дөлгөөн холболтын хичээлийн хэрэгцээнд зориулав

1. 2015 оны 12-сарын 11
Багануур хот
Боловсрол Цогцолбор сургууль
8-р анги
Дизайн технологийн багш Т.Энхжин

5. Аливаа шинэ бүтээлийн дизайн хийгдэхдээ
дараах гурван чиглэлээр хөгждөг
1.Геометр хэв маягын дизайн
2.Био байгалийн дизайн
3.Модерн орчин үеийн
загвар дизайн

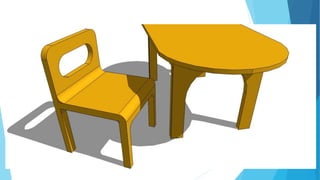

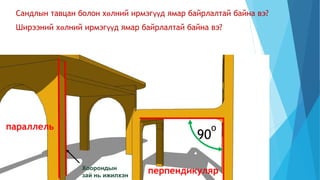

8. Сандлын тавцан болон хөлний ирмэгүүд ямар байрлалтай байна вэ?
90
о

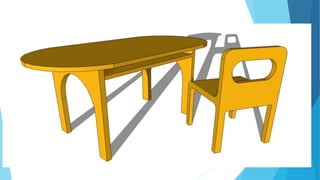

Ширээний хөлний ирмэгүүд ямар байрлалтай байна вэ?
Хоорондын
зай нь ижилхэн
перпендикуляр
параллель

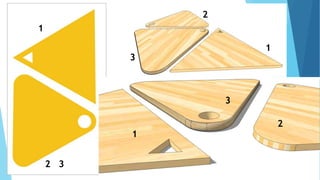

9. 1
2
3
1
2
3
1
2 3

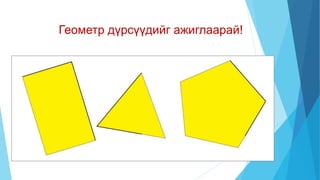

10. Геометр дүрсүүдийг ажиглаарай!

11. ЗОРИЛГО:
Нэг шугам нөгөөдөө өнцөг
үүсгэхгүйгээр нумаар холбох
байгуулалт хийх аргад суралцах

12. Доорх хоёр эдлэлийн ирмэг хөвөөг өнцөг
үүсгэлгүйгээр нумаар холбосон байна уу?
1
2

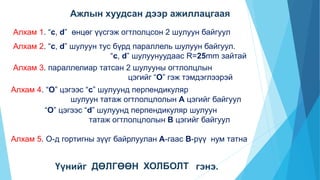

13. Алхам 1. “c, d” өнцөг үүсгэж огтлолцсон 2 шулуун байгуул
Үүнийг
Алхам 3. параллелиар татсан 2 шулууны огтлолцлын
цэгийг “О” гэж тэмдэглээрэй
Алхам 5. О-д гортигны зүүг байрлуулан А-гаас В-рүү нум татна
Алхам 2. “c, d” шулуун тус бүрд параллель шулуун байгуул.
“c, d” шулуунуудаас R=25mm зайтай
Алхам 4. “О” цэгээс “c” шулуунд перпендикуляр
шулуун татаж огтлолцлолын А цэгийг байгуул
“О” цэгээс “d” шулуунд перпендикуляр шулуун
татаж огтлолцлолын B цэгийг байгуул
ДӨЛГӨӨН ХОЛБОЛТ гэнэ.
Ажлын хуудсан дээр ажиллацгаая

14. c
c
c
d
d
d
Тэгш өнцөг Хурц өнцөг Мохоо өнцөг
R=25mm
Та нарын байгуулалт үүнтэй адилхан болсон байна уу?
Чи ямар өнцөг үүсгэсэн бэ?
Өөрсдийн байгуулалтыг хамтдаа шалгацгаая
0
0
0
0
0
A
A
A
B
B
B

15. Дадлага ажил
1.Чи ямар өнцгийн байгуулалт
гүйцэтгэсэн бэ? ижил даалгавар хийсэн
найзуудтайгаа нэг баг болж суугаарай
2.Тарааж өгсөн материал дээрээ багаараа
хамтарч ажиллаарай
3.Дөлгөөн холболтоо байгуулж дуусаад
хүрээ ирмэгээ хайчлаарай.
4.Дөлгөөн холболтын радиус
R=40mm

16. Дасгал ажлаа сайн
хийгээрээ
АМЖИЛТ ХҮСЬЕ

17. Гэртээ та бүхэн мах ногоо хэрчих
тавиурын био дизайн эсвэл модерн
загварын дизайн гаргаж ирээрээ
хэмжээ (18mm-25mm)

18. Хичээлд идэвхтэй оролцсон
сурагчиддаа баярлалаа
