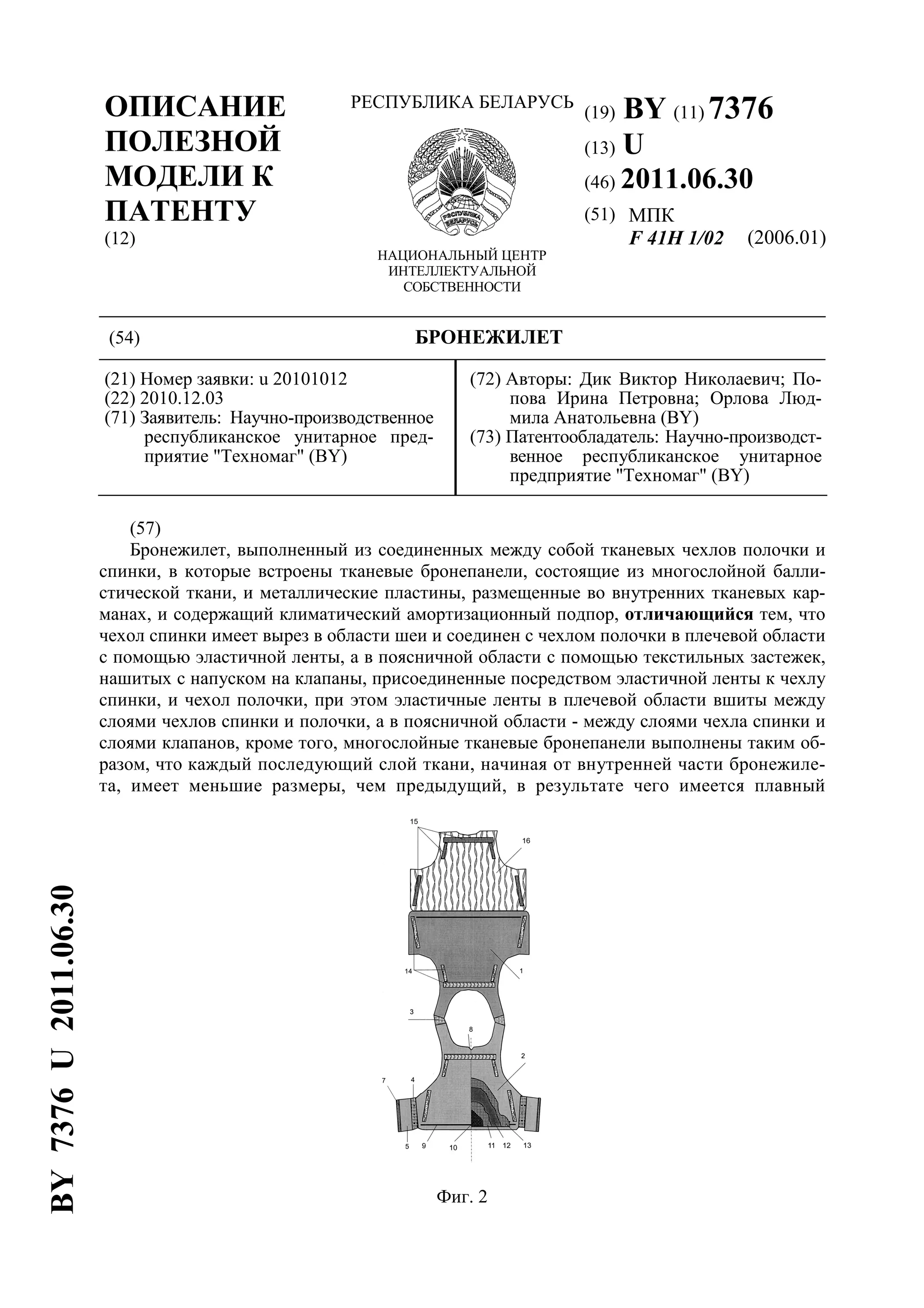

1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 7376
(13) U
(46) 2011.06.30
(51) МПК
F 41H 1/02 (2006.01)
(54) БРОНЕЖИЛЕТ
(21) Номер заявки: u 20101012
(22) 2010.12.03
(71) Заявитель: Научно-производственное
республиканское унитарное пред-
приятие "Техномаг" (BY)
(72) Авторы: Дик Виктор Николаевич; По-
пова Ирина Петровна; Орлова Люд-
мила Анатольевна (BY)
(73) Патентообладатель: Научно-производст-
венное республиканское унитарное
предприятие "Техномаг" (BY)
(57)
Бронежилет, выполненный из соединенных между собой тканевых чехлов полочки и
спинки, в которые встроены тканевые бронепанели, состоящие из многослойной балли-
стической ткани, и металлические пластины, размещенные во внутренних тканевых кар-
манах, и содержащий климатический амортизационный подпор, отличающийся тем, что
чехол спинки имеет вырез в области шеи и соединен с чехлом полочки в плечевой области
с помощью эластичной ленты, а в поясничной области с помощью текстильных застежек,
нашитых с напуском на клапаны, присоединенные посредством эластичной ленты к чехлу
спинки, и чехол полочки, при этом эластичные ленты в плечевой области вшиты между
слоями чехлов спинки и полочки, а в поясничной области - между слоями чехла спинки и
слоями клапанов, кроме того, многослойные тканевые бронепанели выполнены таким об-
разом, что каждый последующий слой ткани, начиная от внутренней части бронежиле-
та, имеет меньшие размеры, чем предыдущий, в результате чего имеется плавный
Фиг. 2
BY7376U2011.06.30

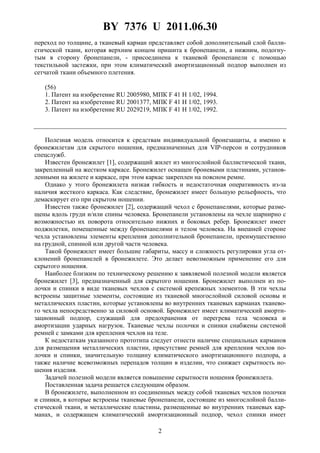

2. BY 7376 U 2011.06.30
2
переход по толщине, а тканевый карман представляет собой дополнительный слой балли-
стической ткани, которая верхним концом пришита к бронепанели, а нижним, подогну-
тым в сторону бронепанели, - присоединена к тканевой бронепанели с помощью
текстильной застежки, при этом климатический амортизационный подпор выполнен из
сетчатой ткани объемного плетения.
(56)
1. Патент на изобретение RU 2005980, МПК F 41 H 1/02, 1994.
2. Патент на изобретение RU 2001377, МПК F 41 H 1/02, 1993.
3. Патент на изобретение RU 2029219, МПК F 41 H 1/02, 1992.
Полезная модель относится к средствам индивидуальной бронезащиты, а именно к
бронежилетам для скрытого ношения, предназначенных для VIP-персон и сотрудников
спецслужб.
Известен бронежилет [1], содержащий жилет из многослойной баллистической ткани,
закрепленный на жестком каркасе. Бронежилет оснащен броневыми пластинами, установ-
ленными на жилете и каркасе, при этом каркас закреплен на поясном ремне.
Однако у этого бронежилета низкая гибкость и недостаточная оперативность из-за
наличия жесткого каркаса. Как следствие, бронежилет имеет большую рельефность, что
демаскирует его при скрытом ношении.
Известен также бронежилет [2], содержащий чехол с бронепанелями, которые разме-
щены вдоль груди и/или спины человека. Бронепанели установлены на чехле шарнирно с
возможностью их поворота относительно нижних и боковых ребер. Бронежилет имеет
поджилетки, помещенные между бронепанелями и телом человека. На внешней стороне
чехла установлены элементы крепления дополнительной бронепанели, преимущественно
на грудной, спинной или другой части человека.
Такой бронежилет имеет большие габариты, массу и сложность регулировки угла от-
клонений бронепанелей в бронежилете. Это делает невозможным применение его для
скрытого ношения.
Наиболее близким по техническому решению к заявляемой полезной модели является
бронежилет [3], предназначенный для скрытого ношения. Бронежилет выполнен из по-
лочки и спинки в виде тканевых чехлов с системой крепежных элементов. В эти чехлы
встроены защитные элементы, состоящие из тканевой многослойной силовой основы и
металлических пластин, которые установлены во внутренних тканевых карманах тканево-
го чехла непосредственно за силовой основой. Бронежилет имеет климатический аморти-
зационный подпор, служащий для предохранения от перегрева тела человека и
амортизации ударных нагрузок. Тканевые чехлы полочки и спинки снабжены системой
ремней с замками для крепления чехлов на теле.
К недостаткам указанного прототипа следует отнести наличие специальных карманов
для размещения металлических пластин, присутствие ремней для крепления чехлов по-
лочки и спинки, значительную толщину климатического амортизационного подпора, а
также наличие всевозможных перепадов толщин в изделии, что снижает скрытность но-
шения изделия.
Задачей полезной модели является повышение скрытности ношения бронежилета.
Поставленная задача решается следующим образом.
В бронежилете, выполненном из соединенных между собой тканевых чехлов полочки
и спинки, в которые встроены тканевые бронепанели, состоящие из многослойной балли-
стической ткани, и металлические пластины, размещенные во внутренних тканевых кар-
манах, и содержащем климатический амортизационный подпор, чехол спинки имеет

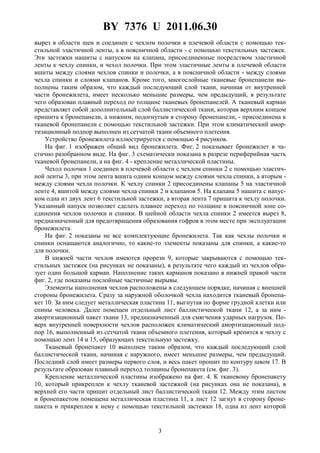

3. BY 7376 U 2011.06.30
3
вырез в области шеи и соединен с чехлом полочки в плечевой области с помощью тек-
стильной эластичной ленты, а в поясничной области - с помощью текстильных застежек.
Эти застежки нашиты с напуском на клапана, присоединенные посредством эластичной
ленты к чехлу спинки, и чехол полочки. При этом эластичные ленты в плечевой области
вшиты между слоями чехлов спинки и полочки, а в поясничной области - между слоями
чехла спинки и слоями клапанов. Кроме того, многослойные тканевые бронепанели вы-
полнены таким образом, что каждый последующий слой ткани, начиная от внутренней
части бронежилета, имеет несколько меньшие размеры, чем предыдущий, в результате
чего образован плавный переход по толщине тканевых бронепанелей. А тканевый карман
представляет собой дополнительный слой баллистической ткани, которая верхним концом
пришита к бронепанели, а нижним, подогнутым в сторону бронепанели, - присоединена к
тканевой бронепанели с помощью текстильной застежки. При этом климатический амор-
тизационный подпор выполнен из сетчатой ткани объемного плетения.
Устройство бронежилета иллюстрируется с помощью 4 рисунков.
На фиг. 1 изображен общий вид бронежилета. Фиг. 2 показывает бронежилет в ча-
стично разобранном виде. На фиг. 3 схематически показана в разрезе периферийная часть
тканевой бронепанели, а на фиг. 4 - крепление металлической пластины.
Чехол полочки 1 соединен в плечевой области с чехлом спинки 2 с помощью эластич-
ной ленты 3, при этом лента вшита одним концом между слоями чехла спинки, а вторым -
между слоями чехла полочки. К чехлу спинки 2 присоединены клапаны 5 на эластичной
ленте 4, вшитой между слоями чехла спинки 2 и клапанов 5. На клапана 5 нашита с напус-
ком одна из двух лент 6 текстильной застежки, а вторая лента 7 пришита к чехлу полочки.
Указанный напуск позволяет сделать плавнее переход по толщине в поясничной зоне со-
единения чехлов полочки и спинки. В шейной области чехла спинки 2 имеется вырез 8,
предназначенный для предотвращения образования гофров в этом месте при эксплуатации
бронежилета.
На фиг. 2 показаны не все комплектующие бронежилета. Так как чехлы полочки и
спинки оснащаются аналогично, то какие-то элементы показаны для спинки, а какие-то
для полочки.
В нижней части чехлов имеются прорези 9, которые закрываются с помощью тек-
стильных застежек (на рисунках не показаны), в результате чего каждый из чехлов обра-
зует один большой карман. Наполнение таких карманов показано в нижней правой части
фиг. 2, где показаны послойные частичные вырывы.
Элементы наполнения чехлов расположены в следующем порядке, начиная с внешней
стороны бронежилета. Сразу за наружной оболочкой чехла находится тканевый бронепа-
кет 10. За ним следует металлическая пластина 11, выгнутая по форме грудной клетки или
спины человека. Далее помещен отдельный лист баллистической ткани 12, а за ним -
амортизационный пакет ткани 13, предназначенный для смягчения ударных нагрузок. По-
верх внутренней поверхности чехлов расположен климатический амортизационный под-
пор 16, выполненный из сетчатой ткани объемного плетения, который крепится к чехлу с
помощью лент 14 и 15, образующих текстильную застежку.
Тканевый бронепакет 10 выполнен таким образом, что каждый последующий слой
баллистической ткани, начиная с наружного, имеет меньшие размеры, чем предыдущий.
Последний слой имеет размеры первого слоя, и весь пакет прошит по контуру швом 17. В
результате образован плавный переход толщины бронепакета (см. фиг. 3).
Крепление металлической пластины изображено на фиг. 4. К тканевому бронепакету
10, который прикреплен к чехлу тканевой застежкой (на рисунках она не показана), в
верхней его части пришит отдельный лист баллистической ткани 12. Между этим листом
и бронепакетом помещена металлическая пластина 11, а лист 12 загнут в сторону броне-
пакета и прикреплен к нему с помощью текстильной застежки 18, одна из лент которой

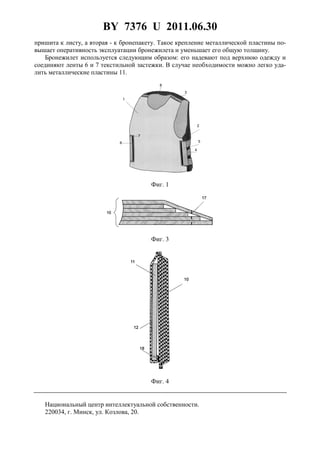

4. BY 7376 U 2011.06.30
4
пришита к листу, а вторая - к бронепакету. Такое крепление металлической пластины по-
вышает оперативность эксплуатации бронежилета и уменьшает его общую толщину.
Бронежилет используется следующим образом: его надевают под верхнюю одежду и
соединяют ленты 6 и 7 текстильной застежки. В случае необходимости можно легко уда-
лить металлические пластины 11.
Фиг. 1
Фиг. 3
Фиг. 4
Национальный центр интеллектуальной собственности.
220034, г. Минск, ул. Козлова, 20.
