1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 7344
(13) U
(46) 2011.06.30
(51) МПК
H 01S 3/00
H 01S 3/02
(2006.01)
(2006.01)
(54) ЛАЗЕР
(21) Номер заявки: u 20101027
(22) 2010.12.09
(71) Заявитель: Открытое акционерное
общество "Пеленг" (BY)
(72) Авторы: Батюшков Валентин Вениами-
нович; Михайлов Юрий Тимофеевич;
Мышалов Павел Ильич; Поздняков
Павел Григорьевич; Ракуш Владимир
Валентинович; Синаторов Михаил Пет-
рович; Тареев Анатолий Михайлович
(BY)
(73) Патентообладатель: Открытое акцио-
нерное общество "Пеленг" (BY)
(57)
1. Лазер, содержащий блок питания, включающий печатную плату и радиатор с ра-
диоэлементами, и излучатель, включающий активный элемент, металлическое основание
с установленными на нем в качестве источника оптической накачки одним или несколькими
излучающими диодами, при этом выход блока питания электрически связан с входом из-
лучателя, отличающийся тем, что в качестве металлического основания используется
металлический корпус излучателя, имеющий плоскую наружную посадочную поверхность
и параллельную ей первую плоскую внутреннюю поверхность, металлический корпус вы-
полнен с поперечным бортом, содержащим параллельные плоской наружной посадочной
поверхности вторую плоскую внутреннюю поверхность и создающую замкнутый контур
BY7344U2011.06.30

2. BY 7344 U 2011.06.30
2
третью плоскую внутреннюю поверхность, при этом радиатор с радиоэлементами уста-
новлен на второй плоской внутренней поверхности, печатная плата прикреплена к попе-
речному борту, активный элемент расположен между печатной платой и первой плоской
внутренней поверхностью металлического корпуса, излучатель дополнительно снабжен
крышкой, имеющей создающую замкнутый контур плоскую посадочную поверхность и
прикрепленной к металлическому корпусу таким образом, что плоская посадочная по-
верхность крышки наложена на третью плоскую внутреннюю поверхность металлическо-
го корпуса.
2. Лазер по п. 1, отличающийся тем, что плоская посадочная поверхность крышки
выполнена с пазом, в котором расположен упругий уплотнительный элемент, прижатый к
третьей плоской внутренней поверхности металлического корпуса.
3. Лазер по п. 1, отличающийся тем, что активный элемент выполнен в виде активно-
го волоконного световода.
(56)
1. Квантовая электроника. - 2001. - Т. 31. - № 8. - С. 663.
2. Квантовая электроника. - 2002. - Т. 32. - № 3. - С. 205-209 (прототип).
Полезная модель относится к оптическому приборостроению, в частности к устрой-
ствам для генерации стимулированного излучения, и может быть использована для созда-
ния лазеров, применяющихся в составе перемещаемых изделий.
Известен лазер (Л) [1], включающий блок питания и электрически связанный с ним
излучатель, содержащий активный элемент, зеркала резонатора и установленный на тер-
мостабилизаторе лазерный диод в качестве источника оптической накачки. Однако при
средних и больших мощностях накачки Л требуется сложная конструкция термостабили-
затора.
Средние и большие мощности накачки позволяет обеспечить Л [2], являющийся
наиболее близким по технической сущности и достигаемому результату и выбранный в
качестве прототипа.
Л содержит блок питания, включающий печатную плату и радиатор с радиоэлемента-
ми, и излучатель, включающий активный элемент, металлическое основание с установ-
ленными на нем в качестве источника оптической накачки одним или несколькими
излучающими диодами, при этом выход блока питания электрически связан с входом из-
лучателя, теплообменник и установленный между металлическим основанием и теплооб-
менником термоэлектрический элемент.
Однако такая конструкция Л легко проницаема для пыли и грязи, осаждение которых
на оптических поверхностях вызывает уменьшение надежности работы Л за счет умень-
шения их пропускания для излучения накачки Л.
Задачей полезной модели является повышение надежности Л путем устранения оса-
ждения пыли и грязи на оптических поверхностях.
Предложен лазер, содержащий блок питания, включающий печатную плату и радиа-
тор с радиоэлементами, и излучатель, включающий активный элемент, металлическое ос-
нование с установленными на нем в качестве источника оптической накачки одним или
несколькими излучающими диодами, при этом выход блока питания электрически связан
с входом излучателя.
Новизна состоит в том, что в лазере в качестве металлического основания использует-
ся металлический корпус излучателя, имеющий плоскую наружную посадочную поверх-
ность и параллельную ей первую плоскую внутреннюю поверхность, металлический
корпус выполнен с поперечным бортом, содержащим параллельные плоской наружной

3. BY 7344 U 2011.06.30
3
посадочной поверхности вторую плоскую внутреннюю поверхность и создающую за-
мкнутый контур третью плоскую внутреннюю поверхность, при этом радиатор с радио-
элементами установлен на второй плоской внутренней поверхности, печатная плата
прикреплена к поперечному борту, активный элемент расположен между печатной платой
и первой плоской внутренней поверхностью металлического корпуса, излучатель допол-
нительно снабжен крышкой, имеющей создающую замкнутый контур плоскую посадоч-
ную поверхность и прикрепленной к металлическому корпусу таким образом, что плоская
посадочная поверхность крышки наложена на третью плоскую внутреннюю поверхность
металлического корпуса.
Возможно, что в лазере плоская посадочная поверхность крышки выполнена с пазом,
в котором расположен упругий уплотнительный элемент, прижатый к третьей плоской
внутренней поверхности металлического корпуса.
Возможно, что в лазере активный элемент выполнен в виде активного волоконного
световода.
Использование в качестве металлического основания металлического корпуса излуча-
теля, имеющего плоскую наружную посадочную поверхность и параллельную ей первую
плоскую внутреннюю поверхность, позволяет, во-первых, отводить при работе на метал-
лический корпус излучателя тепло от одного или нескольких излучающих диодов накач-
ки, во-вторых, установить излучатель плоской наружной посадочной поверхностью на
плоскую наружную посадочную поверхность изделия применения, в-третьих, уменьшить
объем, занимаемый излучателем Л.
Выполнение металлического корпуса с поперечным бортом, содержащим параллель-
ные плоской наружной посадочной поверхности вторую плоскую внутреннюю поверх-
ность и создающую замкнутый контур третью плоскую внутреннюю поверхность, при
этом радиатор с радиоэлементами установлен на второй плоской внутренней поверхности,
печатная плата прикреплена к поперечному борту, активный элемент расположен между
печатной платой и первой плоской внутренней поверхностью металлического корпуса, и
дополнительное введение в излучатель лазера крышки, имеющей создающую замкнутый
контур плоскую посадочную поверхность и прикрепленной к металлическому корпусу
таким образом, что плоская посадочная поверхность крышки наложена на третью плос-
кую внутреннюю поверхность металлического корпуса, позволяет, во-первых, компактно
расположить блок питания и излучатель Л, во-вторых, устранить осаждение пыли и грязи
на оптических поверхностях излучателя Л.
Возможное выполнение лазера с плоской посадочной поверхностью крышки, выпол-
ненной с пазом, в котором расположен упругий уплотнительный элемент, прижатый к
третьей плоской внутренней поверхности металлического корпуса, позволяет устранить
проникновение пыли и грязи в излучатель Л через зазор между плоской посадочной по-
верхностью крышки и третьей плоской внутренней поверхностью металлического корпуса.
Возможное выполнение лазера с активным элементом в виде активного волоконного
световода позволяет эффективно использовать объем излучателя Л и уменьшить объем,
занимаемый Л.

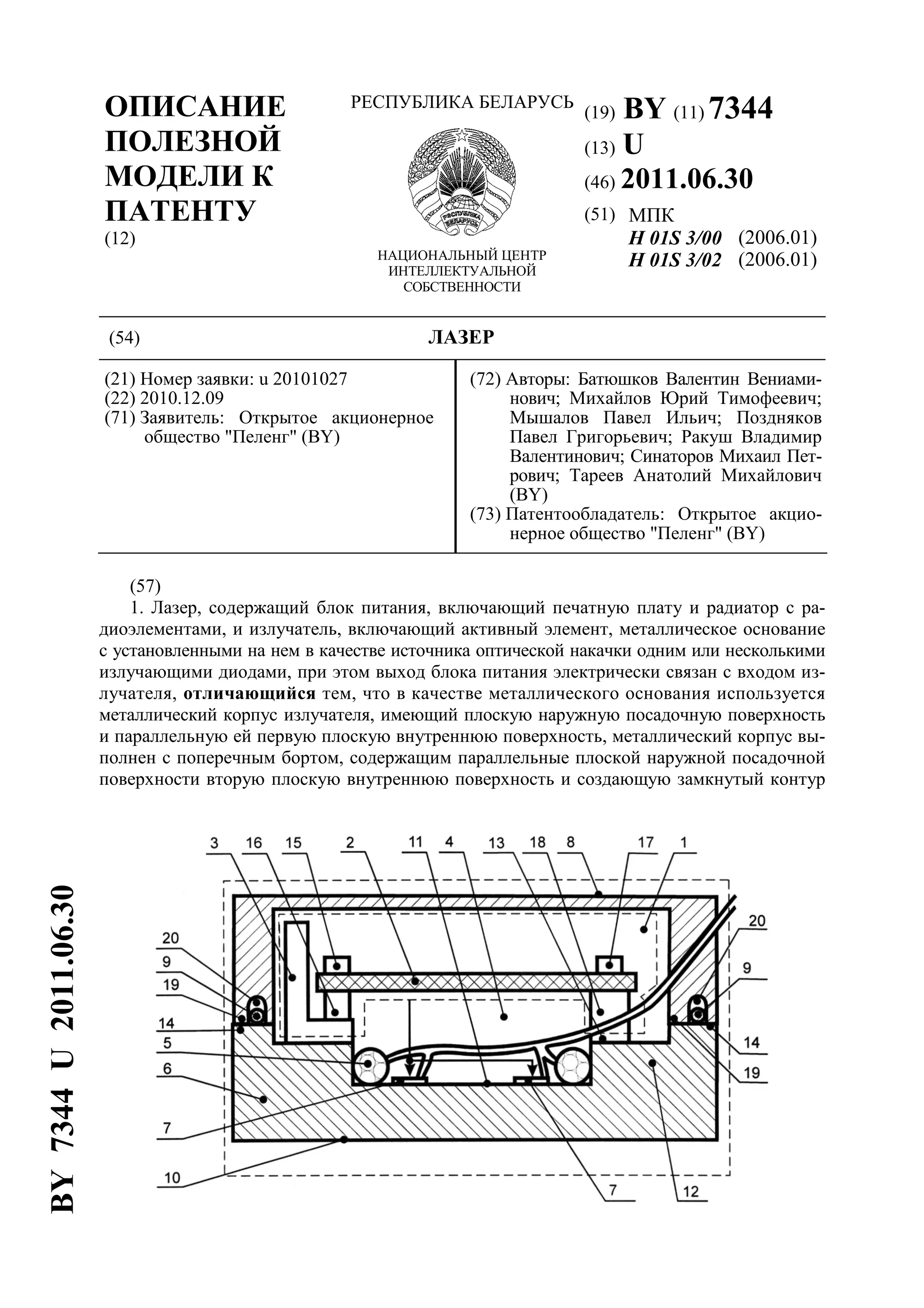

Полезная модель поясняется фигурой. На фигуре представлена схема лазера.
Л содержит блок питания 1, включающий печатную плату 2 и радиатор 3 с радиоэле-
ментами (не показаны), и излучатель 4, вход которого электрически связан с выходом
блока питания 1. Излучатель 4 включает активный элемент 5, выполненный в виде активно-
го волоконного световода, изготовленный из алюминия металлический корпус 6 (исполь-
зующийся в качестве металлического основания), четыре излучающих диода 7 (показаны 2
диода) в качестве источника оптической накачки, крышку 8, резиновое уплотнение 9.
Металлический корпус 6 излучателя 4 имеет плоскую наружную посадочную поверх-
ность 10 и параллельную ей первую плоскую внутреннюю поверхность 11 и выполнен с
поперечным бортом 12, содержащим параллельную плоской наружной посадочной по-

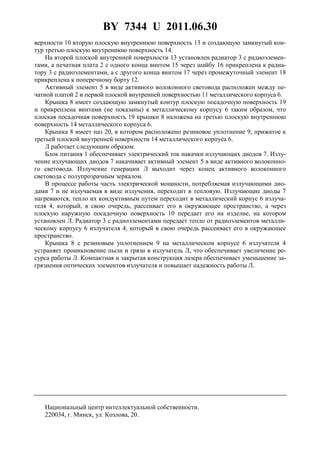

4. BY 7344 U 2011.06.30
4
верхности 10 вторую плоскую внутреннюю поверхность 13 и создающую замкнутый кон-
тур третью плоскую внутреннюю поверхность 14.
На второй плоской внутренней поверхности 13 установлен радиатор 3 с радиоэлемен-
тами, а печатная плата 2 с одного конца винтом 15 через шайбу 16 прикреплена к радиа-
тору 3 с радиоэлементами, а с другого конца винтом 17 через промежуточный элемент 18
прикреплена к поперечному борту 12.
Активный элемент 5 в виде активного волоконного световода расположен между пе-
чатной платой 2 и первой плоской внутренней поверхностью 11 металлического корпуса 6.
Крышка 8 имеет создающую замкнутый контур плоскую посадочную поверхность 19
и прикреплена винтами (не показаны) к металлическому корпусу 6 таким образом, что
плоская посадочная поверхность 19 крышки 8 наложена на третью плоскую внутреннюю
поверхность 14 металлического корпуса 6.
Крышка 8 имеет паз 20, в котором расположено резиновое уплотнение 9, прижатое к
третьей плоской внутренней поверхности 14 металлического корпуса 6.
Л работает следующим образом.
Блок питания 1 обеспечивает электрический ток накачки излучающих диодов 7. Излу-
чение излучающих диодов 7 накачивает активный элемент 5 в виде активного волоконно-
го световода. Излучение генерации Л выходит через конец активного волоконного
световода с полупрозрачным зеркалом.
В процессе работы часть электрической мощности, потребляемая излучающими дио-
дами 7 и не излучаемая в виде излучения, переходит в тепловую. Излучающие диоды 7
нагреваются, тепло их кондуктивным путем переходит в металлический корпус 6 излуча-
теля 4, который, в свою очередь, рассеивает его в окружающее пространство, а через
плоскую наружную посадочную поверхность 10 передает его на изделие, на котором
установлен Л. Радиатор 3 с радиоэлементами передает тепло от радиоэлементов металли-
ческому корпусу 6 излучателя 4, который в свою очередь рассеивает его в окружающее
пространство.
Крышка 8 с резиновым уплотнением 9 на металлическом корпусе 6 излучателя 4
устраняет проникновение пыли и грязи в излучатель Л, что обеспечивает увеличение ре-
сурса работы Л. Компактная и закрытая конструкция лазера обеспечивает уменьшение за-
грязнения оптических элементов излучателя и повышает надежность работы Л.
