1. APLICACIONES DEL TRANSISTOR
 EL TRANSISTOR COMO INTERRUPTOR
o La polarización fija es útil en circuitos digitales debido a que se diseña para funcionar en
saturación y en corte, que permite generar voltajes de salida bajo o alto.
o Cuando un diseñador desea que el transistor funcione en la zona de saturación bajo cualquier
condición ( saturación fuerte ), elige una resistencia de base que produzca una ganancia de
corriente en saturación igual a 10; es decir  = 10 que produce una IC = 10 IB.
o Realmente basta con utilizar una relación de resistencias de base y colector tal que:
RB = 10 Rc
El siguiente circuito está diseñado para una polarización con saturación fuerte (  = 10 )

2. APLICACIONES DEL TRANSISTOR
 EL TRANSISTOR COMO INTERRUPTOR

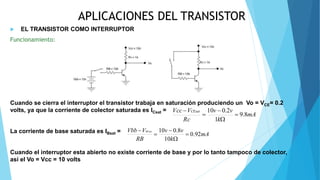

Funcionamiento:
Cuando se cierra el interruptor el transistor trabaja en saturación produciendo un Vo = VCE= 0.2
volts, ya que la corriente de colector saturada es ICsat =
La corriente de base saturada es IBsat =
Cuando el interruptor esta abierto no existe corriente de base y por lo tanto tampoco de colector,
así el Vo = Vcc = 10 volts
mA
k
v
v
Rc
V
Vcc CEsat
8
.
9
1
2
.
0
10





mA
k
v
v
RB
V
Vbb BEsat
92
.
0
10
8
.
0
10






3. APLICACIONES DEL TRANSISTOR
 DISEÑO DE LA POLARIZACIÓN FIJA COMO INTERRUPTOR
Por lo general se utiliza en circuitos digitales (5 volts), ya que el voltaje que activa la base del transistor
es un integrado TTL o un microcontrolador

4. APLICACIONES DEL TRANSISTOR
 DISEÑO DE LA POLARIZACIÓN FIJA COMO INTERRUPTOR
 Diseña un circuito de polarización que trabaje como interruptor para los siguientes datos:
Vcc =Vbb= 5v, Icsat = 10 mA y una  = 20, es decir debe calcular el valor de RB y Rc.
 Diseña un circuito de polarización que trabaje como interruptor para los siguientes datos:
Vcc = Vbb= 10v, Icsat = 5 mA y una  = 15, es decir debe calcular el valor de RB y Rc.
 Diseña un circuito de polarización que trabaje como interruptor para activar un relay con
bobina de 5 volts
y resistencia de 100 ohms y beta de 30. Los datos son:
Vcc =Vbb= 5v, Icsat = 50mA y una  = 30, es decir debe calcular el valor de RB
 Diseña un circuito de polarización que trabaje como interruptor para activar un relay con
bobina de 12 volts
y resistencia de 65 ohms y beta de 20. Los datos son:
Vcc = 12v, Vbb=5v y una  = 20, es decir debe calcular el valor de RB

5. APLICACIONES DEL TRANSISTOR
 EL TRANSISTOR COMO INTERRUPTOR PARA PRENDER DIODOS LED
Distintas Formas de colocar el diodo led.

6. APLICACIONES DEL TRANSISTOR
 EL TRANSISTOR COMO INTERRUPTOR PARA MANEJO DE RELEVADORES
Distintas Formas de activación

7. APLICACIONES DEL TRANSISTOR

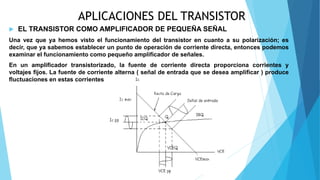

 EL TRANSISTOR COMO AMPLIFICADOR DE PEQUEÑA SEÑAL
Una vez que ya hemos visto el funcionamiento del transistor en cuanto a su polarización; es
decir, que ya sabemos establecer un punto de operación de corriente directa, entonces podemos
examinar el funcionamiento como pequeño amplificador de señales.
En un amplificador transistorizado, la fuente de corriente directa proporciona corrientes y
voltajes fijos. La fuente de corriente alterna ( señal de entrada que se desea amplificar ) produce
fluctuaciones en estas corrientes y voltajes.

8. APLICACIONES DEL TRANSISTOR
 EL TRANSISTOR COMO AMPLIFICADOR DE PEQUEÑA SEÑAL

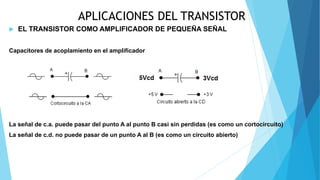

Capacitores de acoplamiento en el amplificador
La señal de c.a. puede pasar del punto A al punto B casi sin perdidas (es como un cortocircuito)
La señal de c.d. no puede pasar de un punto A al B (es como un circuito abierto)

9. APLICACIONES DEL TRANSISTOR
 EL TRANSISTOR COMO AMPLIFICADOR DE PEQUEÑA SEÑAL
Capacitores de paso en el amplificador
Un capacitor de paso o de derivación es similar al de acoplamiento, con excepción de que se
acopla un punto no conectado a tierra con un punto de tierra.
El capacitor de paso permite que la señal de CA alcance la conexión de tierra y por otro lado no
afecta al voltaje de CD; también es llamado capacitor de derivación a tierra.

10. APLICACIONES DEL TRANSISTOR
 EL TRANSISTOR COMO AMPLIFICADOR DE PEQUEÑA SEÑAL
AMPLIFICADOR MONOETAPA SIN CAPACITOR DE DERIVACIÓN EN RE
Ganancia de voltaje
RE
Rc
Vi
Vo
Av




11. APLICACIONES DEL TRANSISTOR
 EL TRANSISTOR COMO AMPLIFICADOR DE PEQUEÑA SEÑAL

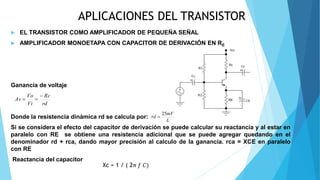

 AMPLIFICADOR MONOETAPA CON CAPACITOR DE DERIVACIÓN EN RE
Ganancia de voltaje
Donde la resistencia dinámica rd se calcula por:
Si se considera el efecto del capacitor de derivación se puede calcular su reactancia y al estar en
paralelo con RE se obtiene una resistencia adicional que se puede agregar quedando en el
denominador rd + rca, dando mayor precisión al calculo de la ganancia. rca = XCE en paralelo
con RE
Reactancia del capacitor
rd
Rc
Vi
Vo
Av



E
I
mV
rd
25

Xc = 1 / ( 2π 𝑓 𝐶)

12. APLICACIONES DEL TRANSISTOR
 EL TRANSISTOR COMO AMPLIFICADOR DE PEQUEÑA SEÑAL
 AMPLIFICADOR MONOETAPA CON CAPACITOR DE DERIVACIÓN EN RE Y UNA RESISTENCIA NO
DERIVADA re
Ganancia de voltaje
La resistencia dinámica rd se calcula por:
Si se considera el efecto del capacitor de derivación se puede calcular su reactancia y al estar en
paralelo con RE se obtiene una resistencia adicional que se puede agregar quedando en el
denominador rd + re + rca dando mayor precisión al calculo de la ganancia. rca = XCE en paralelo
con RE
Xc = 1 / ( 2𝝅 𝒇 𝑪)
re
rd
Rc
Vi
Vo
Av




