1. BAB V
WELDMENTS
Feature Weldment pada
SolidWorks kita pakai yaitu untuk
pembuatan Structure, misalnya
rangka meja, rangka mesin,
rangka baja pada pabrik, dsb.
Untuk memulai pembuatan part / product dengan Weldments, kita bisa mengikuti langkah
– langkah di bawah ini.
1. Open New Part untuk membuat part baru
2. Pilih Front Plane sebagai media untuk kita membuat sketch yang pertama
(klik kanan
Top plane

sketch), kemudian buat sketch seperti pada gambar di bawah ini :
Jika sudah selesai membuat Sketch yang pertama, kita lanjutkan dengan
sketch yang kedua yaitu berupa 3D Sketch.
Teknik Mesin Produksi dan Perawatan Page 89

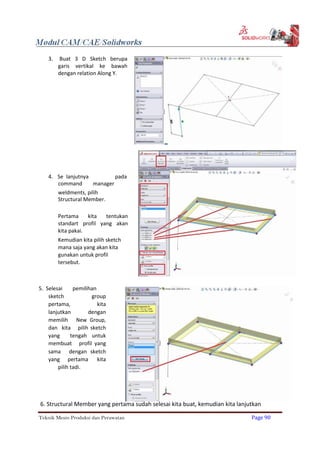

2. 3. Buat 3 D Sketch berupa
garis vertikal ke bawah
dengan relation Along Y.
4. Se lanjutnya pada
command manager
weldments, pilih
Structural Member.
Pertama kita tentukan
standart profil yang akan
kita pakai.
Kemudian kita pilih sketch
mana saja yang akan kita
gunakan untuk profil
tersebut.
5. Selesai pemilihan
sketch group
pertama, kita
lanjutkan dengan
memilih New Group,
dan kita pilih sketch
yang tengah untuk
membuat profil yang
sama dengan sketch
yang pertama kita
pilih tadi.
6. Structural Member yang pertama sudah selesai kita buat, kemudian kita lanjutkan
Teknik Mesin Produksi dan Perawatan Page 90

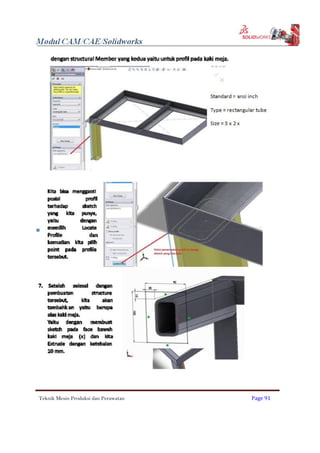

3. Standard = ansi inch
Type = rectangular tube
Size = 3 x 2 x
Teknik Mesin Produksi dan Perawatan Page 91

4. 8. Berikutnya kita akan membuat
penyangga siku dengan fitur Gusset,
yaitu dengan memilih kedua face di
antara gusset tersebut.
Buat Gusset pada sisi corner yg lainnya.
9. Kita juga bisa memberikan
profil pengelasan, yaitu dengan
fitur Fillet Bead, di mana bagian
yang kita berikan profil pengelasan
tersebut pada gusset dan frame.
Teknik Mesin Produksi dan Perawatan Page 92

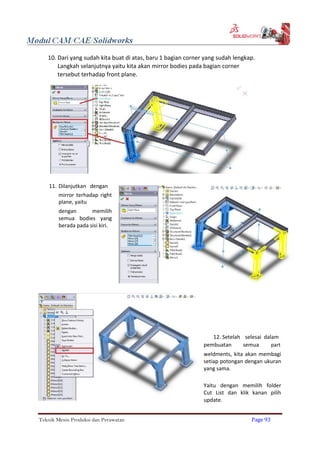

5. 10. Dari yang sudah kita buat di atas, baru 1 bagian corner yang sudah lengkap.
Langkah selanjutnya yaitu kita akan mirror bodies pada bagian corner
tersebut terhadap front plane.
11. Dilanjutkan dengan
mirror terhadap right
plane, yaitu
dengan memilih
semua bodies yang
berada pada sisi kiri.
12. Setelah selesai dalam
pembuatan semua part
weldments, kita akan membagi
setiap potongan dengan ukuran
yang sama.
Yaitu dengan memilih folder
Cut List dan klik kanan pilih
update.
Teknik Mesin Produksi dan Perawatan Page 93

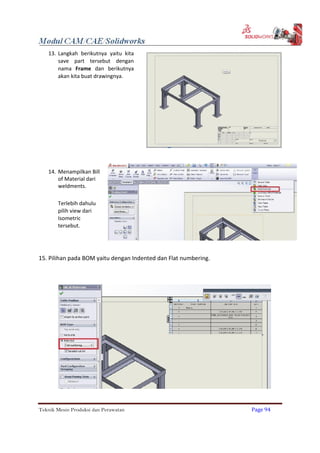

6. 13. Langkah berikutnya yaitu kita
save part tersebut dengan
nama Frame dan berikutnya
akan kita buat drawingnya.
14. Menampilkan Bill
of Material dari
weldments.
Terlebih dahulu
pilih view dari
Isometric
tersebut.
15. Pilihan pada BOM yaitu dengan Indented dan Flat numbering.
Teknik Mesin Produksi dan Perawatan Page 94

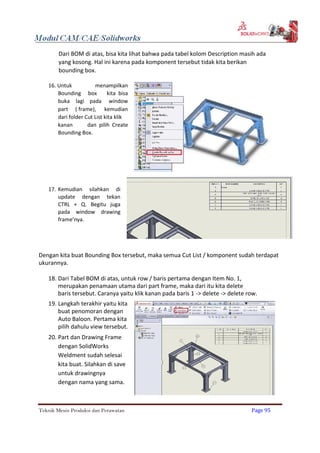

7. Dari BOM di atas, bisa kita lihat bahwa pada tabel kolom Description masih ada
yang kosong. Hal ini karena pada komponent tersebut tidak kita berikan
bounding box.
16. Untuk menampilkan
Bounding box kita bisa
buka lagi pada window
part ( frame), kemudian
dari folder Cut List kita klik
kanan dan pilih Create
Bounding Box.
17. Kemudian silahkan di
update dengan tekan
CTRL + Q. Begitu juga
pada window drawing
frame’nya.
Dengan kita buat Bounding Box tersebut, maka semua Cut List / komponent sudah terdapat
ukurannya.
18. Dari Tabel BOM di atas, untuk row / baris pertama dengan Item No. 1,
merupakan penamaan utama dari part frame, maka dari itu kita delete
baris tersebut. Caranya yaitu klik kanan pada baris 1 -> delete -> delete row.
19. Langkah terakhir yaitu kita
buat penomoran dengan
Auto Baloon. Pertama kita
pilih dahulu view tersebut.
20. Part dan Drawing Frame
dengan SolidWorks
Weldment sudah selesai
kita buat. Silahkan di save
untuk drawingnya
dengan nama yang sama.
Teknik Mesin Produksi dan Perawatan Page 95

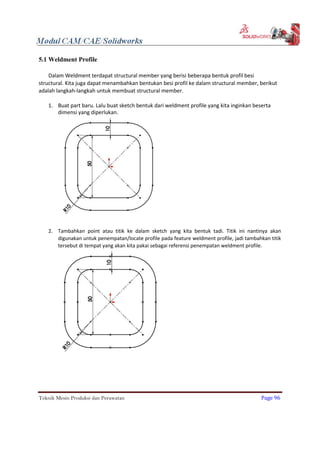

8. 5.1 Weldment Profile
Dalam Weldment terdapat structural member yang berisi beberapa bentuk profil besi
structural. Kita juga dapat menambahkan bentukan besi profil ke dalam structural member, berikut
adalah langkah-langkah untuk membuat structural member.
1. Buat part baru. Lalu buat sketch bentuk dari weldment profile yang kita inginkan beserta
dimensi yang diperlukan.
2. Tambahkan point atau titik ke dalam sketch yang kita bentuk tadi. Titik ini nantinya akan
digunakan untuk penempatan/locate profile pada feature weldment profile, jadi tambahkan titik
tersebut di tempat yang akan kita pakai sebagai referensi penempatan weldment profile.
Teknik Mesin Produksi dan Perawatan Page 96

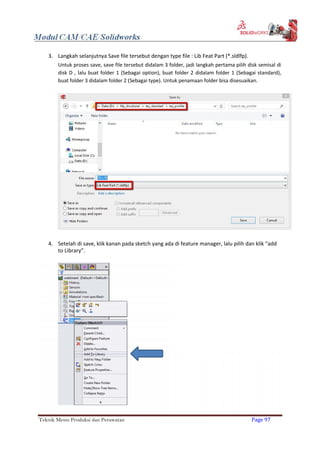

9. 3. Langkah selanjutnya Save file tersebut dengan type file : Lib Feat Part (*.sldlfp).
Untuk proses save, save file tersebut didalam 3 folder, jadi langkah pertama pilih disk semisal di
disk D , lalu buat folder 1 (Sebagai option), buat folder 2 didalam folder 1 (Sebagai standard),
buat folder 3 didalam folder 2 (Sebagai type). Untuk penamaan folder bisa disesuaikan.
4. Setelah di save, klik kanan pada sketch yang ada di feature manager, lalu pilih dan klik “add
to Library”.
Teknik Mesin Produksi dan Perawatan Page 97

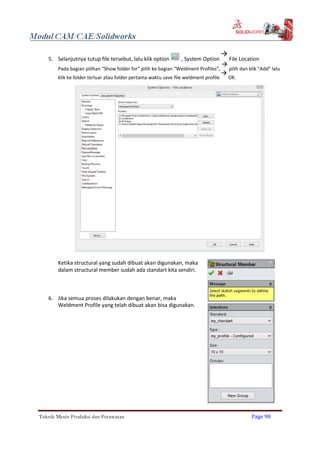

10. 5. Selanjutnya tutup file tersebut, lalu klik option , System Option

File Location
Pada bagian pilihan “Show folder for” pilih ke bagian “Weldment Profiles”,

pilih dan klik “Add” lalu
klik ke folder terluar atau folder pertama waktu save file weldment profile

OK.
Ketika structural yang sudah dibuat akan digunakan, maka
dalam structural member sudah ada standart kita sendiri.
6. Jika semua proses dilakukan dengan benar, maka
Weldment Profile yang telah dibuat akan bisa digunakan.
Teknik Mesin Produksi dan Perawatan Page 98

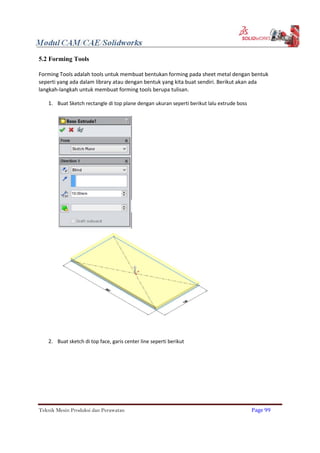

11. 5.2 Forming Tools
Forming Tools adalah tools untuk membuat bentukan forming pada sheet metal dengan bentuk
seperti yang ada dalam library atau dengan bentuk yang kita buat sendiri. Berikut akan ada
langkah-langkah untuk membuat forming tools berupa tulisan.
1. Buat Sketch rectangle di top plane dengan ukuran seperti berikut lalu extrude boss
2. Buat sketch di top face, garis center line seperti berikut
Teknik Mesin Produksi dan Perawatan Page 99

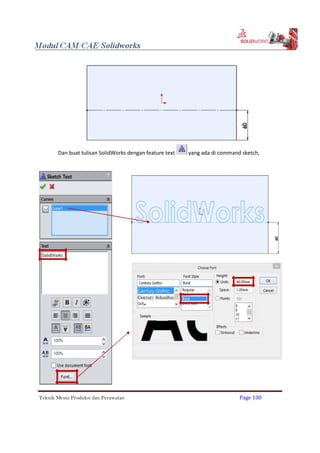

12. Dan buat tulisan SolidWorks dengan feature text yang ada di command sketch,
Teknik Mesin Produksi dan Perawatan Page 100

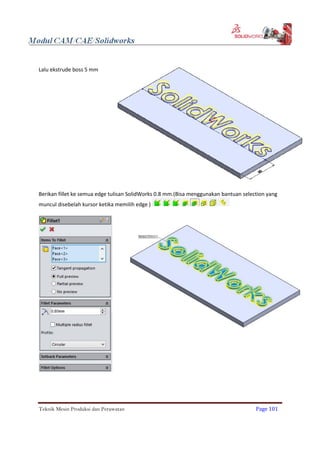

13. Lalu ekstrude boss 5 mm
Berikan fillet ke semua edge tulisan SolidWorks 0.8 mm.(Bisa menggunakan bantuan selection yang
muncul disebelah kursor ketika memilih edge )
Teknik Mesin Produksi dan Perawatan Page 101

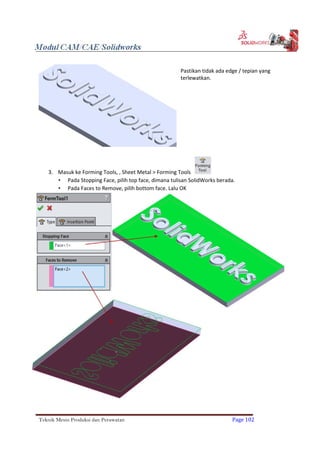

14. Pastikan tidak ada edge / tepian yang
terlewatkan.
3. Masuk ke Forming Tools, , Sheet Metal > Forming Tools
 Pada Stopping Face, pilih top face, dimana tulisan SolidWorks berada.
 Pada Faces to Remove, pilih bottom face. Lalu OK
Teknik Mesin Produksi dan Perawatan Page 102

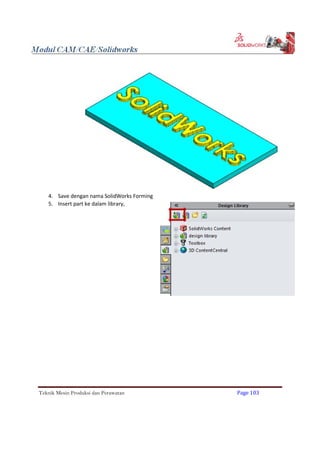

15. 4. Save dengan nama SolidWorks Forming
5. Insert part ke dalam library,
Teknik Mesin Produksi dan Perawatan Page 103

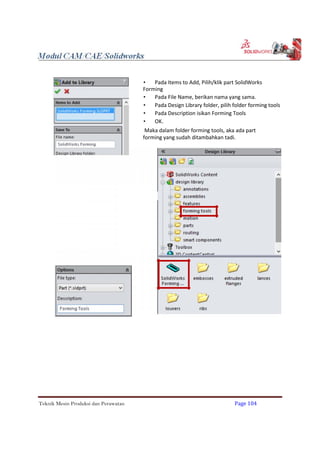

16.  Pada Items to Add, Pilih/klik part SolidWorks
Forming
 Pada File Name, berikan nama yang sama.
 Pada Design Library folder, pilih folder forming tools
 Pada Description isikan Forming Tools
 OK.
Maka dalam folder forming tools, aka ada part
forming yang sudah ditambahkan tadi.
Teknik Mesin Produksi dan Perawatan Page 104

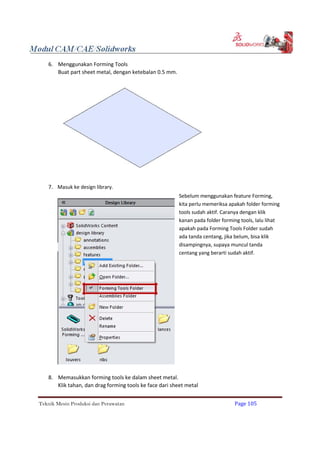

17. 6. Menggunakan Forming Tools
Buat part sheet metal, dengan ketebalan 0.5 mm.
7. Masuk ke design library.
Sebelum menggunakan feature Forming,
kita perlu memeriksa apakah folder forming
tools sudah aktif. Caranya dengan klik
kanan pada folder forming tools, lalu lihat
apakah pada Forming Tools Folder sudah
ada tanda centang, jika belum, bisa klik
disampingnya, supaya muncul tanda
centang yang berarti sudah aktif.
8. Memasukkan forming tools ke dalam sheet metal.
Klik tahan, dan drag forming tools ke face dari sheet metal
Teknik Mesin Produksi dan Perawatan Page 105

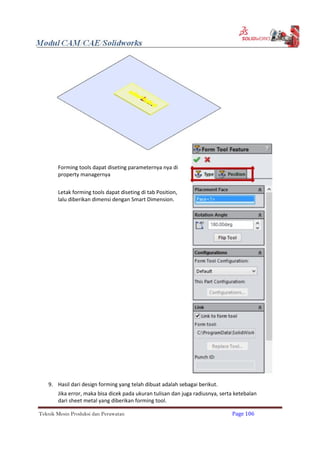

18. Forming tools dapat diseting parameternya nya di
property managernya
Letak forming tools dapat diseting di tab Position,
lalu diberikan dimensi dengan Smart Dimension.
9. Hasil dari design forming yang telah dibuat adalah sebagai berikut.
Jika error, maka bisa dicek pada ukuran tulisan dan juga radiusnya, serta ketebalan
dari sheet metal yang diberikan forming tool.
Teknik Mesin Produksi dan Perawatan Page 106

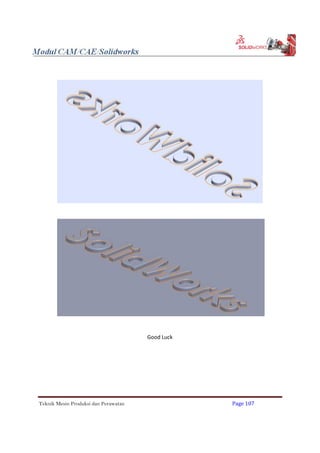

19. Good Luck
Teknik Mesin Produksi dan Perawatan Page 107
