1. UBERTY
泵浦的軸向推力與平衡
教師：簡煥然 講師
經歷：勤益科大冷凍系 流體機械兼任講師
煜然有限公司 智權研發經理煜然有限公司 智權研發經理
簡煥然簡煥然 老師老師 0937828709 huan12@ms5.hinet.net0937828709 huan12@ms5.hinet.net 11

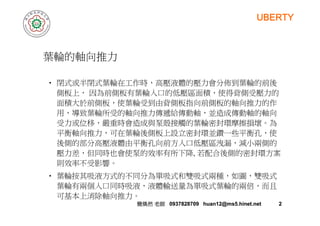

2. UBERTY
葉輪的軸向推力推
• 閉式或半閉式葉輪在工作時，高壓液體的壓力會分佈到葉輪的前後
側板上， 因為前側板有葉輪入口的低壓區面積，使得背側受壓力的
面積大於前側板，使葉輪受到由背側板指向前側板的軸向推力的作
用，導致葉輪所受的軸向推力傳遞給傳動軸，並造成傳動軸的軸向用，導致葉輪所受的軸向推力傳遞給傳動軸，並造成傳動軸的軸向
受力或位移，嚴重時會造成與泵殼接觸的葉輪密封環摩擦損壞。為

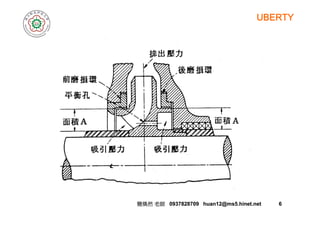

平衡軸向推力，可在葉輪後側板上設立密封環並鑽一些平衡孔，使
後側的部分高壓液體由平衡孔向前方入口低壓區洩漏，減小兩側的
壓力差，但同時也會使泵的效率有所下降, 若配合後側的密封環方案
則效率不受影響。則效率不受影響

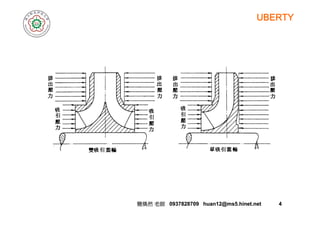

• 葉輪按其吸液方式的不同分為單吸式和雙吸式兩種，如圖，雙吸式
葉輪有兩個入口同時吸液，液體輸送量為單吸式葉輪的兩倍，而且
簡煥然簡煥然 老師老師 0937828709 huan12@ms5.hinet.net0937828709 huan12@ms5.hinet.net 22
可基本上消除軸向推力。

3. UBERTY
簡煥然簡煥然 老師老師 0937828709 huan12@ms5.hinet.net0937828709 huan12@ms5.hinet.net 33

4. UBERTY
簡煥然簡煥然 老師老師 0937828709 huan12@ms5.hinet.net0937828709 huan12@ms5.hinet.net 44

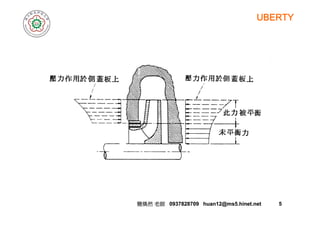

5. UBERTY
簡煥然簡煥然 老師老師 0937828709 huan12@ms5.hinet.net0937828709 huan12@ms5.hinet.net 55

6. UBERTY
簡煥然簡煥然 老師老師 0937828709 huan12@ms5.hinet.net0937828709 huan12@ms5.hinet.net 66

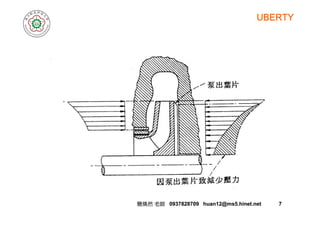

7. UBERTY
簡煥然簡煥然 老師老師 0937828709 huan12@ms5.hinet.net0937828709 huan12@ms5.hinet.net 77

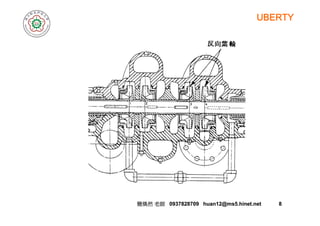

8. UBERTY
簡煥然簡煥然 老師老師 0937828709 huan12@ms5.hinet.net0937828709 huan12@ms5.hinet.net 88

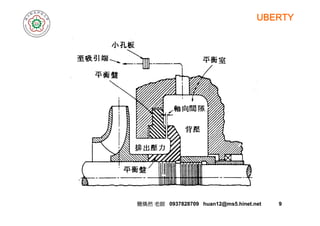

9. UBERTY
簡煥然簡煥然 老師老師 0937828709 huan12@ms5.hinet.net0937828709 huan12@ms5.hinet.net 99

10. UBERTY
簡煥然簡煥然 老師老師 0937828709 huan12@ms5.hinet.net0937828709 huan12@ms5.hinet.net 1010
