ЛЕКЦИЯ 4. Производные типы данных в стандарте MPI Курс "Параллельные вычислительные технологии" (ПВТ), осень 2015 Сибирский государственный университет телекоммуникаций и информатики Пазников Алексей Александрович к.т.н., доцент кафедры вычислительных систем СибГУТИ http://cpct.sibsutis.ru/~apaznikov http://cpct.sibsutis.ru/~apaznikov/teaching

1. Лекция 4. Производные типы
данных в MPI
Пазников Алексей Александрович
Параллельные вычислительные технологии
СибГУТИ (Новосибирск)
Осенний семестр 2015
www: cpct.sibsutis.ru/~apaznikov/teaching
q/a: piazza.com/sibsutis.ru/fall2015/pct2015fall

2. Производные типы
данных

3. 3
Производные типы данных (derived datatypes)
Сообщения содержат некоторое число элементов некоторого типа данных.
В MPI типы бывают
▪ Базовые (basic)
▪ Производные (derived), которые могут быт получены из базовых
и производных типов.
Примеры сообщений в MPI
Соответствия между базовыми типами MPI и типами С:

4. 4
Производные типы данных (derived datatypes)
struct buff_s {
int ival[3];
double dval[5];
} buffer;
Компилятор
int double
MPI_Send(&buffer, 1, buff_datatype, ...)
&buffer = начальный
адрес данных
Указатель,
описывающий
смещение
array_of_types[0]=MPI_INT;
array_of_blocklengths[0]=3;
array_of_displacements[0]=0;
array_of_types[1]=MPI_DOUBLE;
array_of_blocklengths[1]=5;
array_of_displacements[1]=...;
MPI_Type_struct(2, array_of_blocklengths,
array_of_displacements, array_of_types,
&buff_datatype );
MPI_Type_commit(&buff_datatype);

5. 5

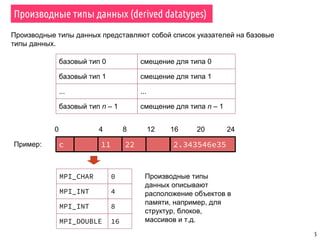

Производные типы данных (derived datatypes)
базовый тип 0
Производные типы данных представляют собой список указателей на базовые
типы данных.
базовый тип 1
...
базовый тип n – 1
смещение для типа 0
смещение для типа 1
...
смещение для типа n – 1
c 11 22 2.343546e35Пример:
0 4 8 12 16 20 24
MPI_CHAR
MPI_INT
MPI_INT
MPI_DOUBLE
0
4
8
16
Производные типы
данных описывают
расположение объектов в
памяти, например, для
структур, блоков,
массивов и т.д.

6. 6

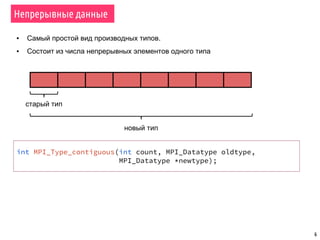

Непрерывные данные
▪ Самый простой вид производных типов.
▪ Состоит из числа непрерывных элементов одного типа
старый тип
новый тип
int MPI_Type_contiguous(int count, MPI_Datatype oldtype,
MPI_Datatype *newtype);

7. 7

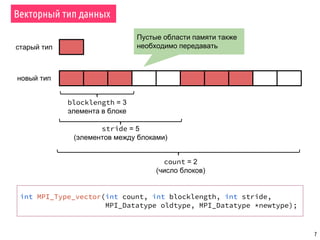

Векторный тип данных
blocklength = 3
элемента в блоке
int MPI_Type_vector(int count, int blocklength, int stride,
MPI_Datatype oldtype, MPI_Datatype *newtype);
старый тип
новый тип
stride = 5
(элементов между блоками)
Пустые области памяти также
необходимо передавать
count = 2
(число блоков)

8. 8

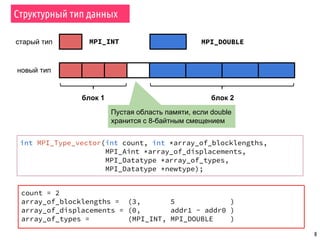

Структурный тип данных
блок 1
int MPI_Type_vector(int count, int *array_of_blocklengths,
MPI_Aint *array_of_displacements,
MPI_Datatype *array_of_types,
MPI_Datatype *newtype);
старый тип
новый тип
Пустая область памяти, если double
хранится с 8-байтным смещением
MPI_INT MPI_DOUBLE
блок 2
count = 2
array_of_blocklengths = (3, 5 )
array_of_displacements = (0, addr1 - addr0 )
array_of_types = (MPI_INT, MPI_DOUBLE )

9. 9

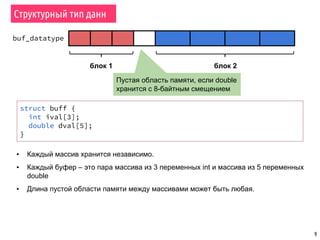

Структурный тип данн
блок 1
struct buff {
int ival[3];
double dval[5];
}
buf_datatype
Пустая область памяти, если double
хранится с 8-байтным смещением
блок 2
▪ Каждый массив хранится независимо.
▪ Каждый буфер – это пара массива из 3 переменных int и массива из 5 переменных
double
▪ Длина пустой области памяти между массивами может быть любая.

10. 10

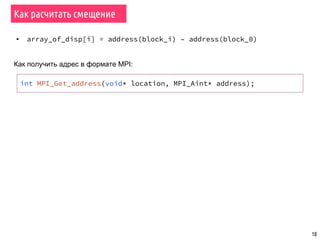

Как расчитать смещение
int MPI_Get_address(void* location, MPI_Aint* address);
▪ array_of_disp[i] = address(block_i) – address(block_0)
Как получить адрес в формате MPI:

11. 11
Фиксация типа данных
int MPI_Type_commit(MPI_Datatype * datatype);
▪ Перед тем, как использовать новый тип данных, его необходимо активировать с
помощью функции MPI_Type_commit
▪ Это необходимо сделать только один раз

12. 12

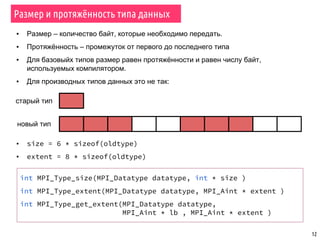

Размер и протяжённость типа данных
▪ Размер – количество байт, которые необходимо передать.
▪ Протяжённость – промежуток от первого до последнего типа
▪ Для базовыйх типов размер равен протяжённости и равен числу байт,
используемых компилятором.
▪ Для производных типов данных это не так:
старый тип
новый тип
▪ size = 6 * sizeof(oldtype)
▪ extent = 8 * sizeof(oldtype)
int MPI_Type_size(MPI_Datatype datatype, int * size )
int MPI_Type_extent(MPI_Datatype datatype, MPI_Aint * extent )
int MPI_Type_get_extent(MPI_Datatype datatype,
MPI_Aint * lb , MPI_Aint * extent )

13. 13

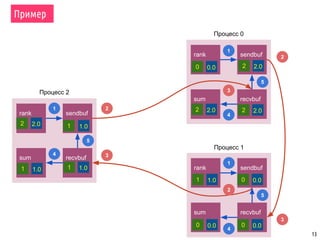

Пример
rank
0
sendbuf
2
recvbuf
2
sum
2
rank
1
sendbuf
0
recvbuf
0
sum
0
rank
2
sendbuf
recvbuf
1
sum
1
Процесс 0
Процесс 1
Процесс 2
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
1 1.0
2 2.0
0 0.0
0 0.00 0.0
1 1.0
2 2.0 2 2.0
1 1.01 1.0
2 2.0
0 0.0

14. Управление
коммуникаторами

15. 15

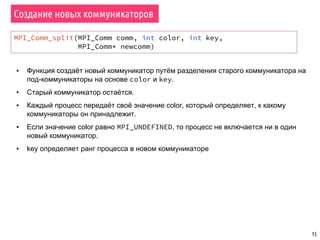

Создание новых коммуникаторов
MPI_Comm_split(MPI_Comm comm, int color, int key,
MPI_Comm* newcomm)
▪ Функция создаёт новый коммуникатор путём разделения старого коммуникатора на
под-коммуникаторы на основе color и key.
▪ Старый коммуникатор остаётся.
▪ Каждый процесс передаёт своё значение color, который определяет, к какому
коммуникаторы он принадлежит.
▪ Если значение color равно MPI_UNDEFINED, то процесс не включается ни в один
новый коммуникатор.
▪ key определяет ранг процесса в новом коммуникаторе

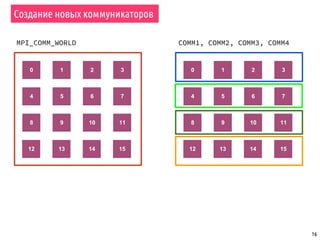

16. 16
0 1 2 3
4 5 6 7
8 9 10 11
12 13 14 15
MPI_COMM_WORLD
0 1 2 3
4 5 6 7
8 9 10 11
12 13 14 15
Создание новых коммуникаторов
COMM1, COMM2, COMM3, COMM4

17. 17

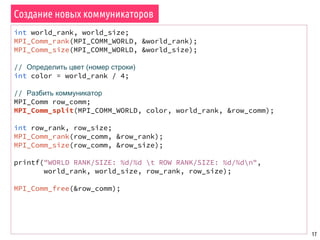

Создание новых коммуникаторов
int world_rank, world_size;
MPI_Comm_rank(MPI_COMM_WORLD, &world_rank);
MPI_Comm_size(MPI_COMM_WORLD, &world_size);
// Определить цвет (номер строки)
int color = world_rank / 4;
// Разбить коммуникатор
MPI_Comm row_comm;
MPI_Comm_split(MPI_COMM_WORLD, color, world_rank, &row_comm);
int row_rank, row_size;
MPI_Comm_rank(row_comm, &row_rank);
MPI_Comm_size(row_comm, &row_size);
printf("WORLD RANK/SIZE: %d/%d t ROW RANK/SIZE: %d/%dn",
world_rank, world_size, row_rank, row_size);
MPI_Comm_free(&row_comm);

18. 18

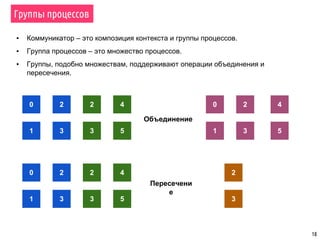

Группы процессов
▪ Коммуникатор – это композиция контекста и группы процессов.
▪ Группа процессов – это множество процессов.
▪ Группы, подобно множествам, поддерживают операции объединения и
пересечения.
0 2 2 4
1 3 3 5
0 2 2 4
1 3 3 5
Объединение
Пересечени
е
2
3
0 2 4
1 3 5

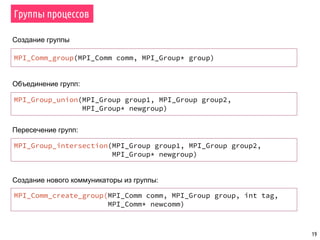

19. 19
Группы процессов
MPI_Comm_group(MPI_Comm comm, MPI_Group* group)
MPI_Group_union(MPI_Group group1, MPI_Group group2,
MPI_Group* newgroup)
MPI_Comm_create_group(MPI_Comm comm, MPI_Group group, int tag,
MPI_Comm* newcomm)
MPI_Group_intersection(MPI_Group group1, MPI_Group group2,
MPI_Group* newgroup)
Создание группы
Объединение групп:
Пересечение групп:
Создание нового коммуникаторы из группы:

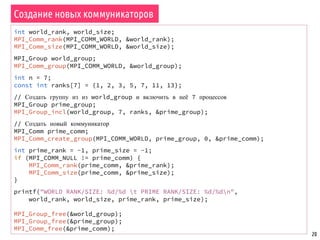

20. 20
Создание новых коммуникаторов
int world_rank, world_size;
MPI_Comm_rank(MPI_COMM_WORLD, &world_rank);
MPI_Comm_size(MPI_COMM_WORLD, &world_size);
MPI_Group world_group;
MPI_Comm_group(MPI_COMM_WORLD, &world_group);
int n = 7;
const int ranks[7] = {1, 2, 3, 5, 7, 11, 13};
// Создать группу из из world_group и включить в неё 7 процессов
MPI_Group prime_group;
MPI_Group_incl(world_group, 7, ranks, &prime_group);
// Создать новый коммуникатор
MPI_Comm prime_comm;
MPI_Comm_create_group(MPI_COMM_WORLD, prime_group, 0, &prime_comm);
int prime_rank = -1, prime_size = -1;
if (MPI_COMM_NULL != prime_comm) {
MPI_Comm_rank(prime_comm, &prime_rank);
MPI_Comm_size(prime_comm, &prime_size);
}
printf("WORLD RANK/SIZE: %d/%d t PRIME RANK/SIZE: %d/%dn",
world_rank, world_size, prime_rank, prime_size);
MPI_Group_free(&world_group);
MPI_Group_free(&prime_group);
MPI_Comm_free(&prime_comm);
