3 -komponen_komputer_part_1
- 1.

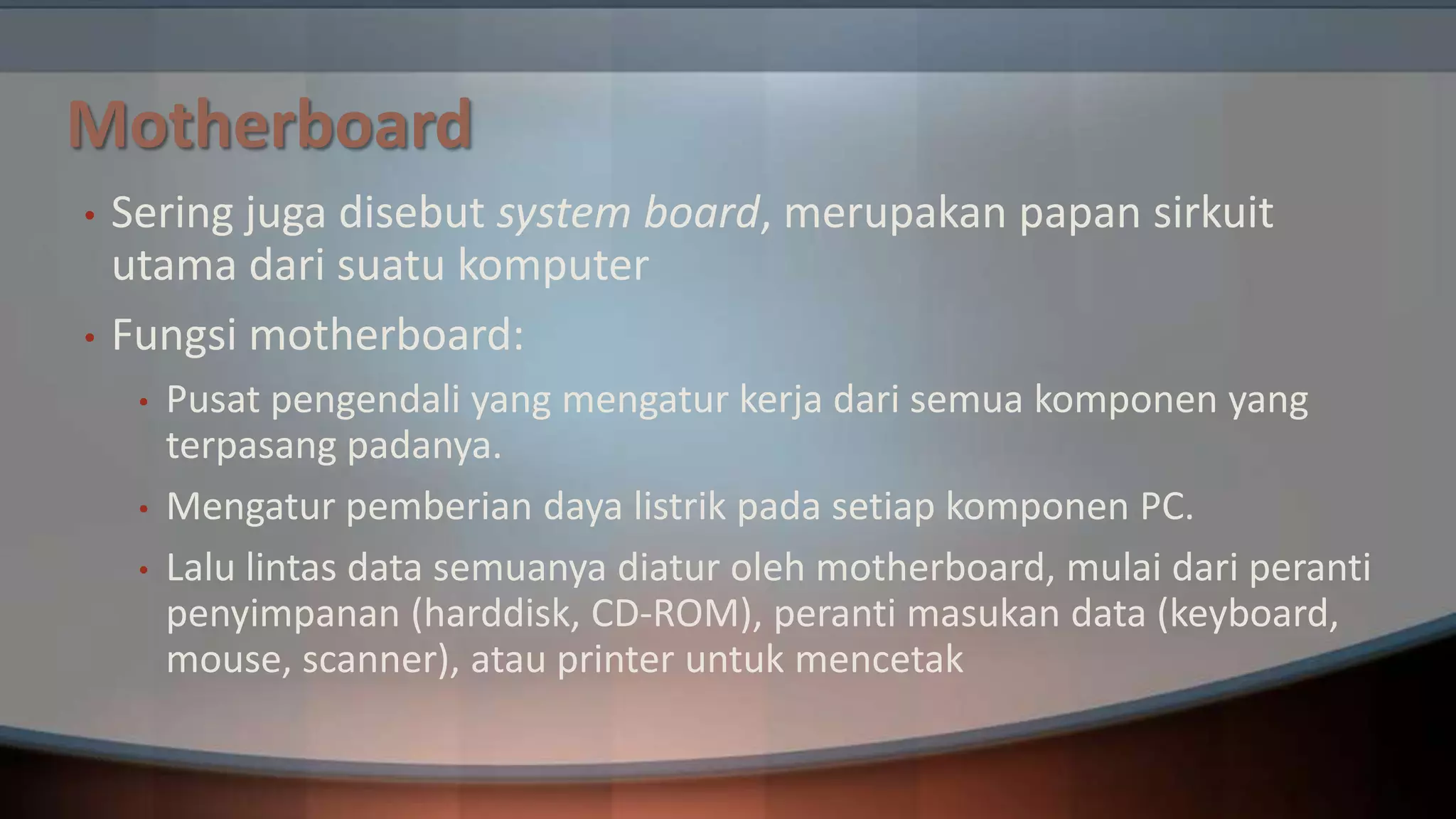

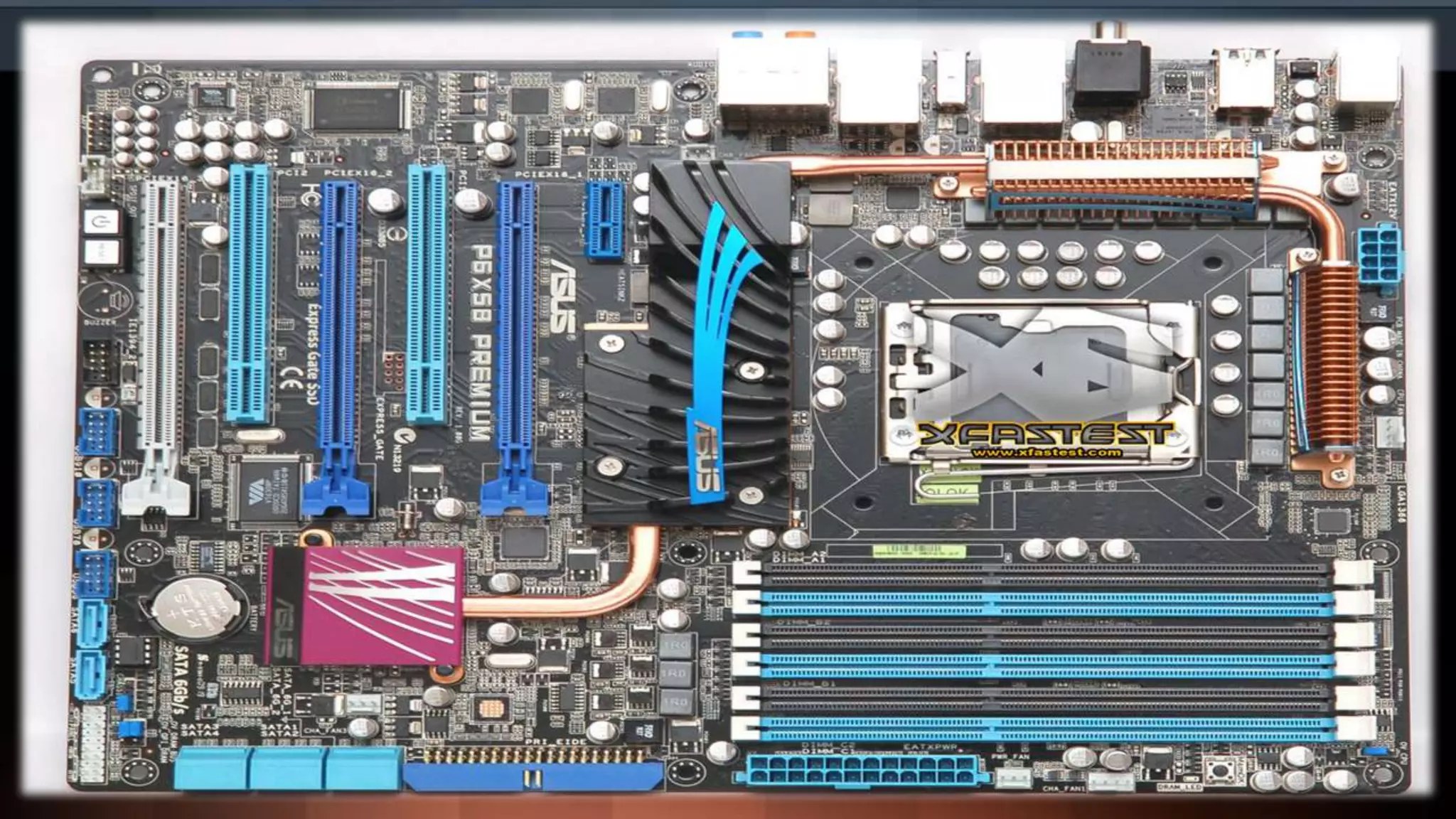

- 3. Motherboard • • Sering juga disebutsystem board, merupakan papan sirkuit utama dari suatu komputer Fungsi motherboard: • • • Pusat pengendali yang mengatur kerja dari semua komponen yang terpasang padanya. Mengatur pemberian daya listrik pada setiap komponen PC. Lalu lintas data semuanya diatur oleh motherboard, mulai dari peranti penyimpanan (harddisk, CD-ROM), peranti masukan data (keyboard, mouse, scanner), atau printer untuk mencetak
- 4. 2 Bagian dariMotherboard • Southbridge • Northbridge

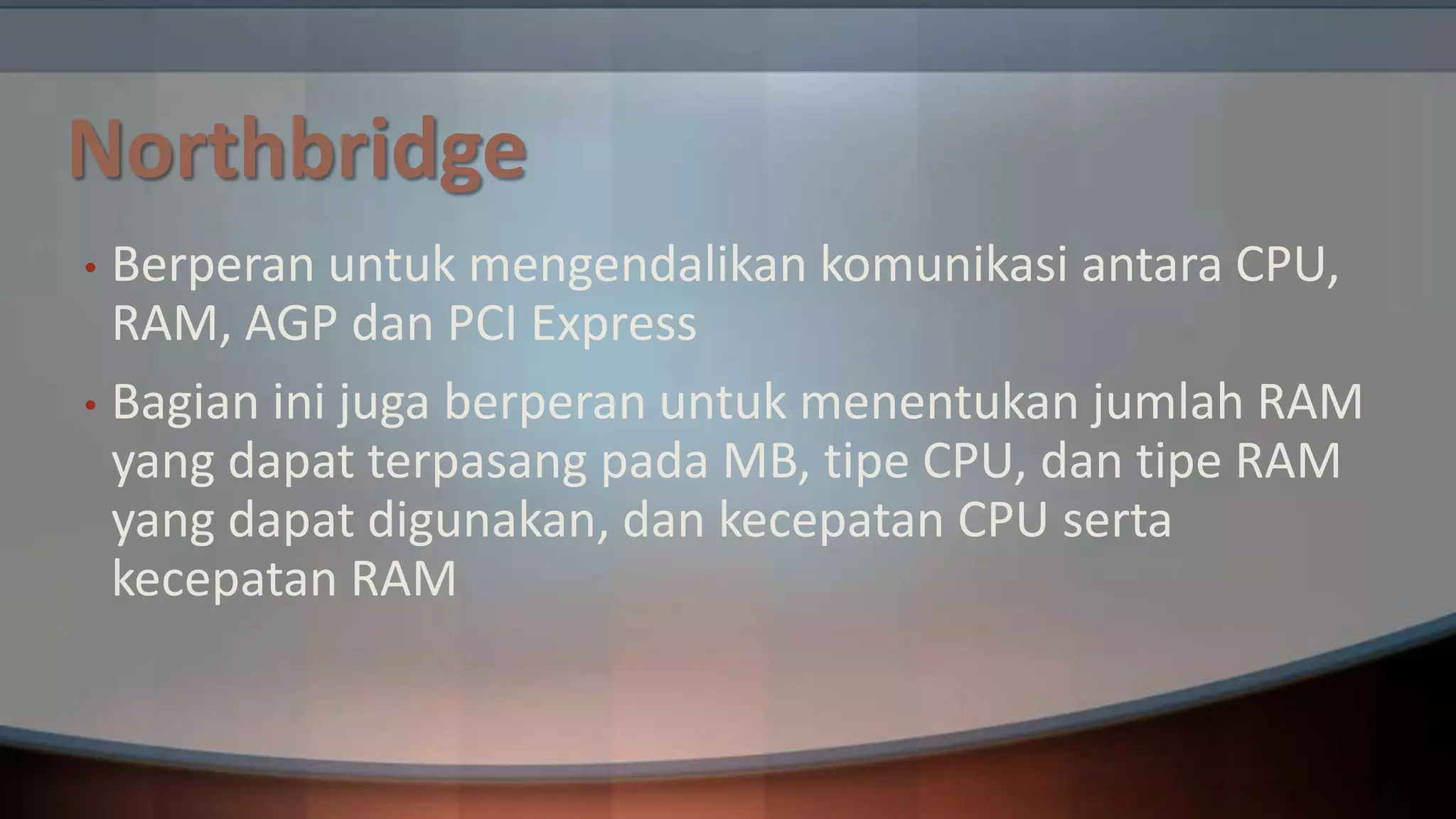

- 5. Northbridge Berperan untuk mengendalikankomunikasi antara CPU, RAM, AGP dan PCI Express • Bagian ini juga berperan untuk menentukan jumlah RAM yang dapat terpasang pada MB, tipe CPU, dan tipe RAM yang dapat digunakan, dan kecepatan CPU serta kecepatan RAM •

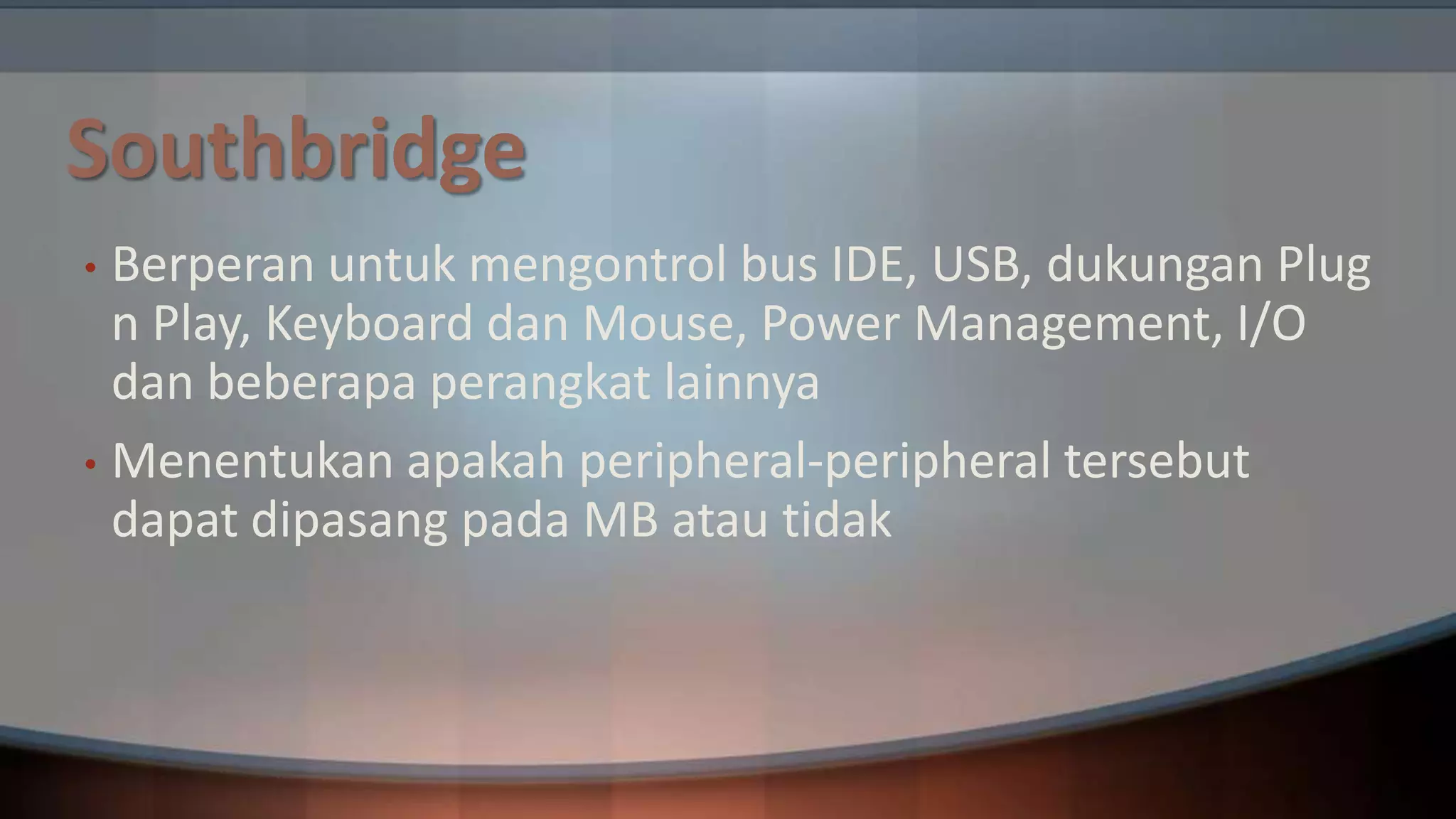

- 6. Southbridge Berperan untuk mengontrolbus IDE, USB, dukungan Plug n Play, Keyboard dan Mouse, Power Management, I/O dan beberapa perangkat lainnya • Menentukan apakah peripheral-peripheral tersebut dapat dipasang pada MB atau tidak •

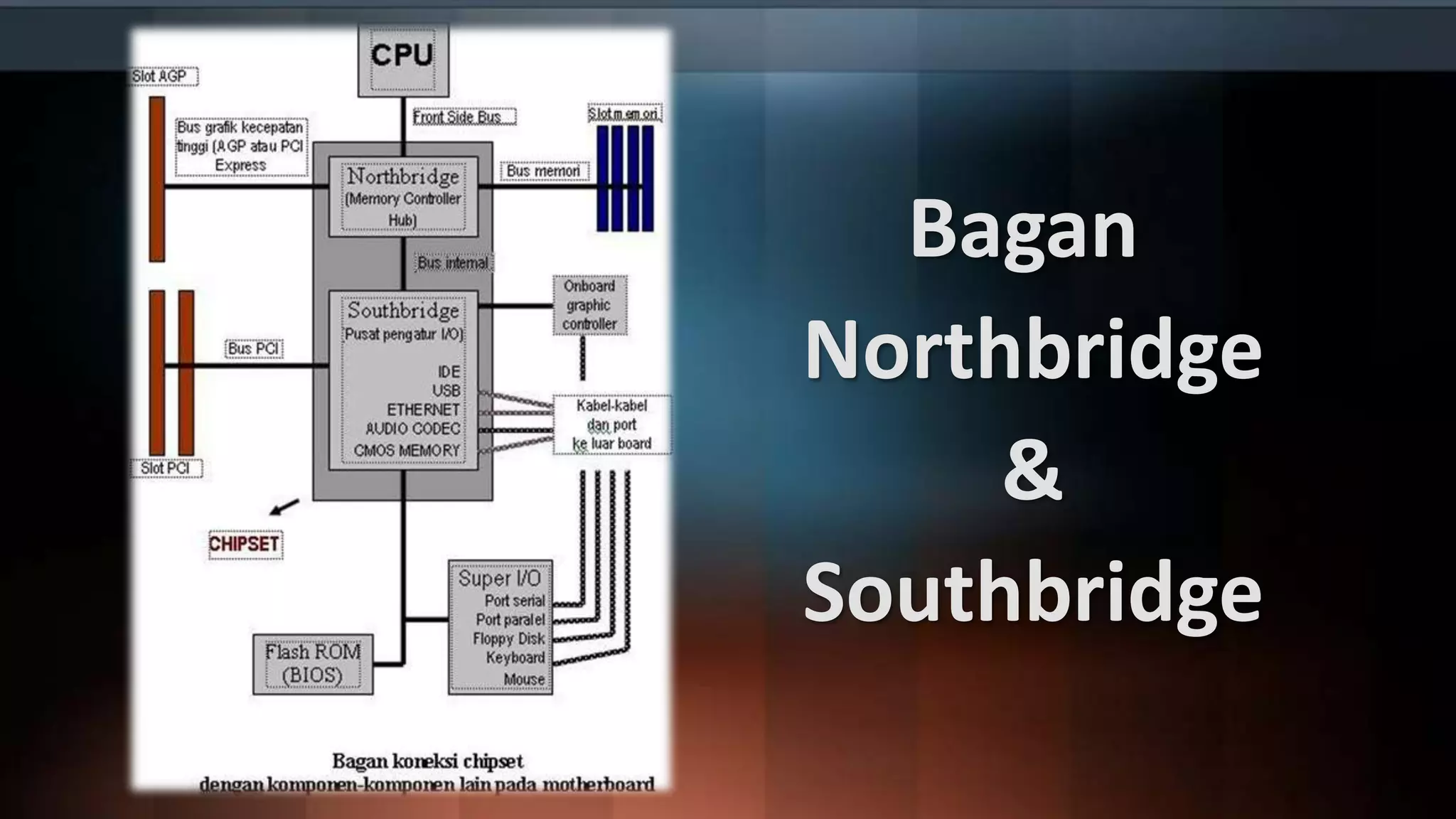

- 7.

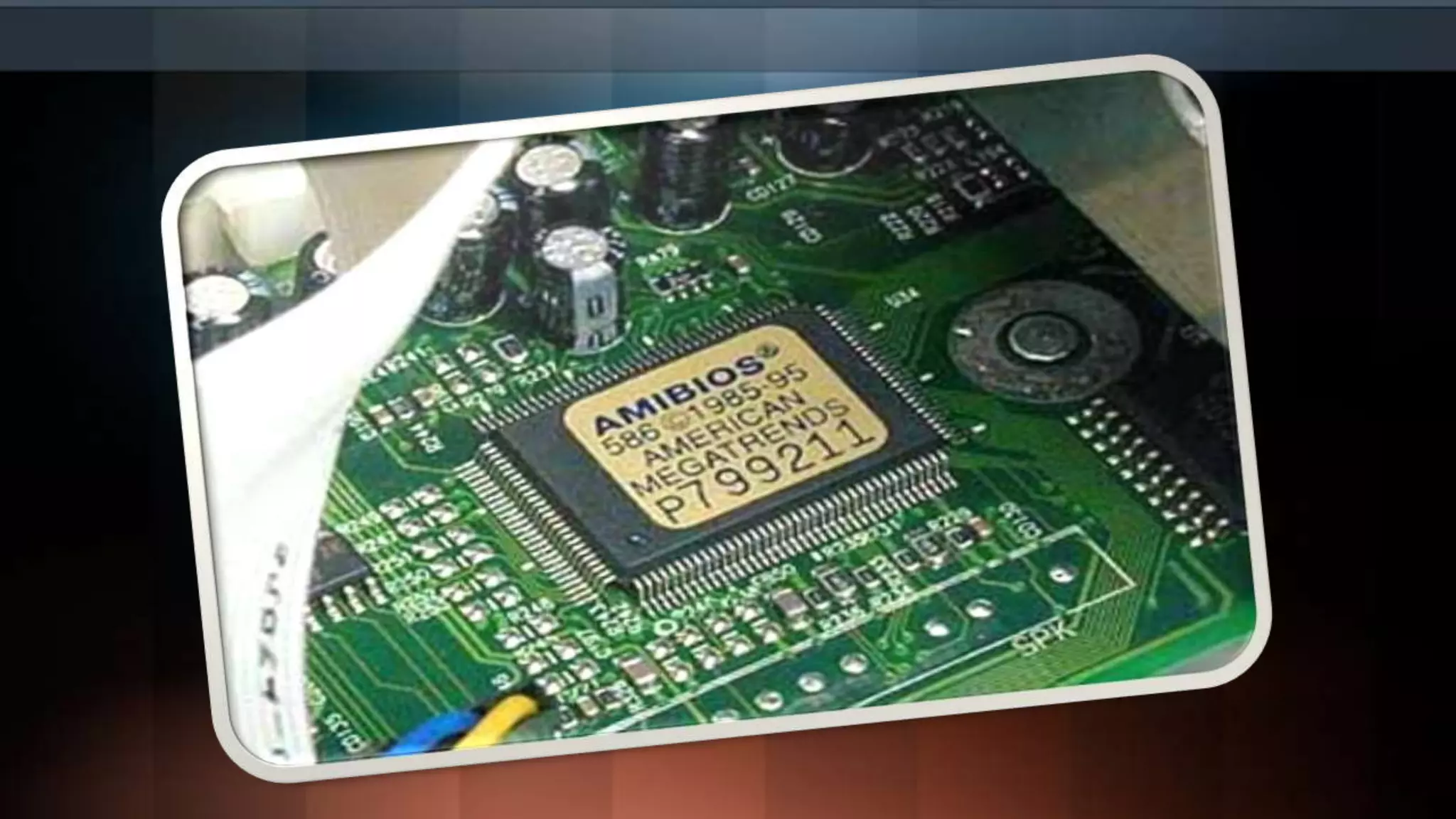

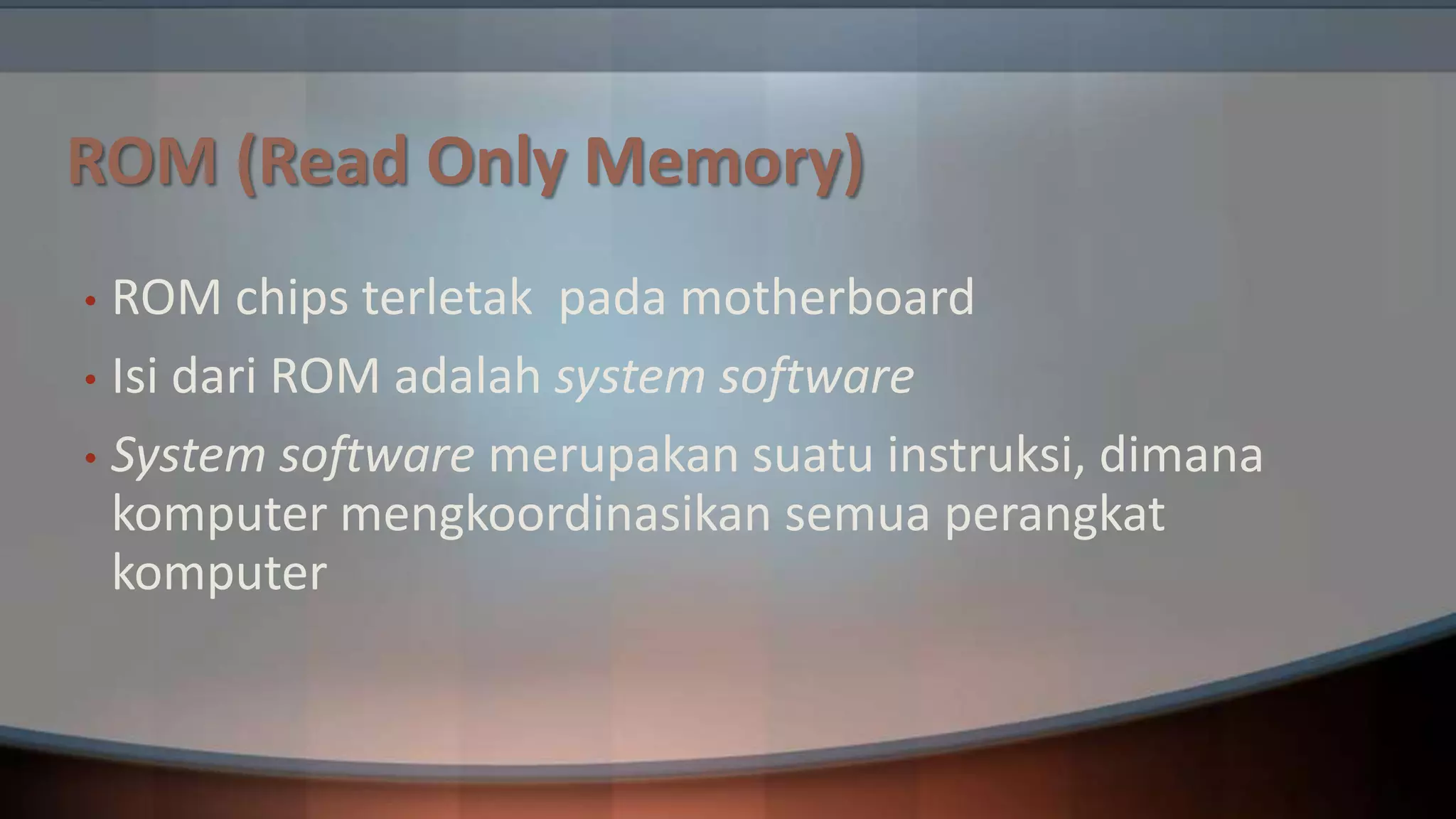

- 8. ROM (Read OnlyMemory) ROM chips terletak pada motherboard • Isi dari ROM adalah system software • System software merupakan suatu instruksi, dimana komputer mengkoordinasikan semua perangkat komputer •

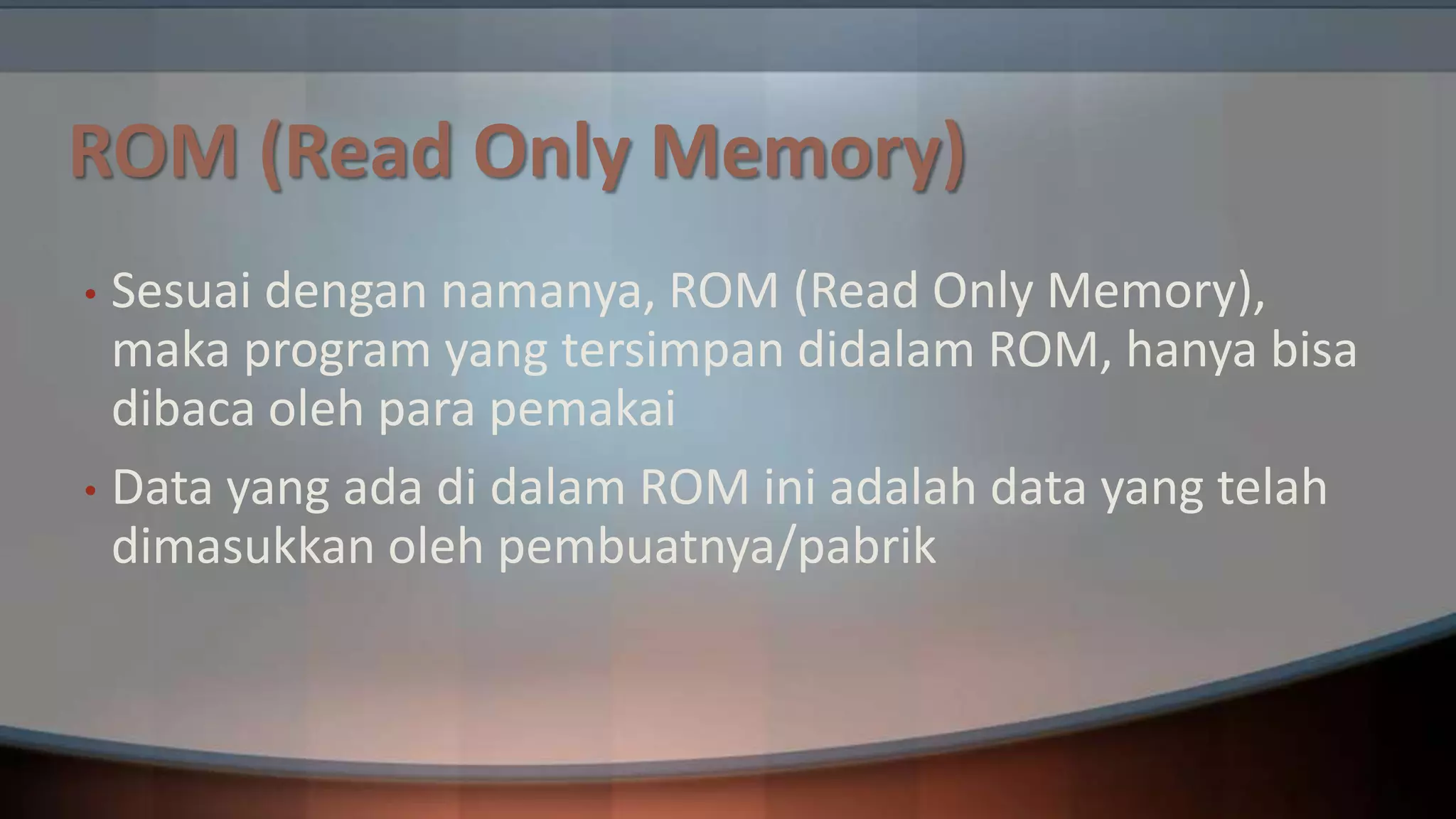

- 10. ROM (Read OnlyMemory) Sesuai dengan namanya, ROM (Read Only Memory), maka program yang tersimpan didalam ROM, hanya bisa dibaca oleh para pemakai • Data yang ada di dalam ROM ini adalah data yang telah dimasukkan oleh pembuatnya/pabrik •

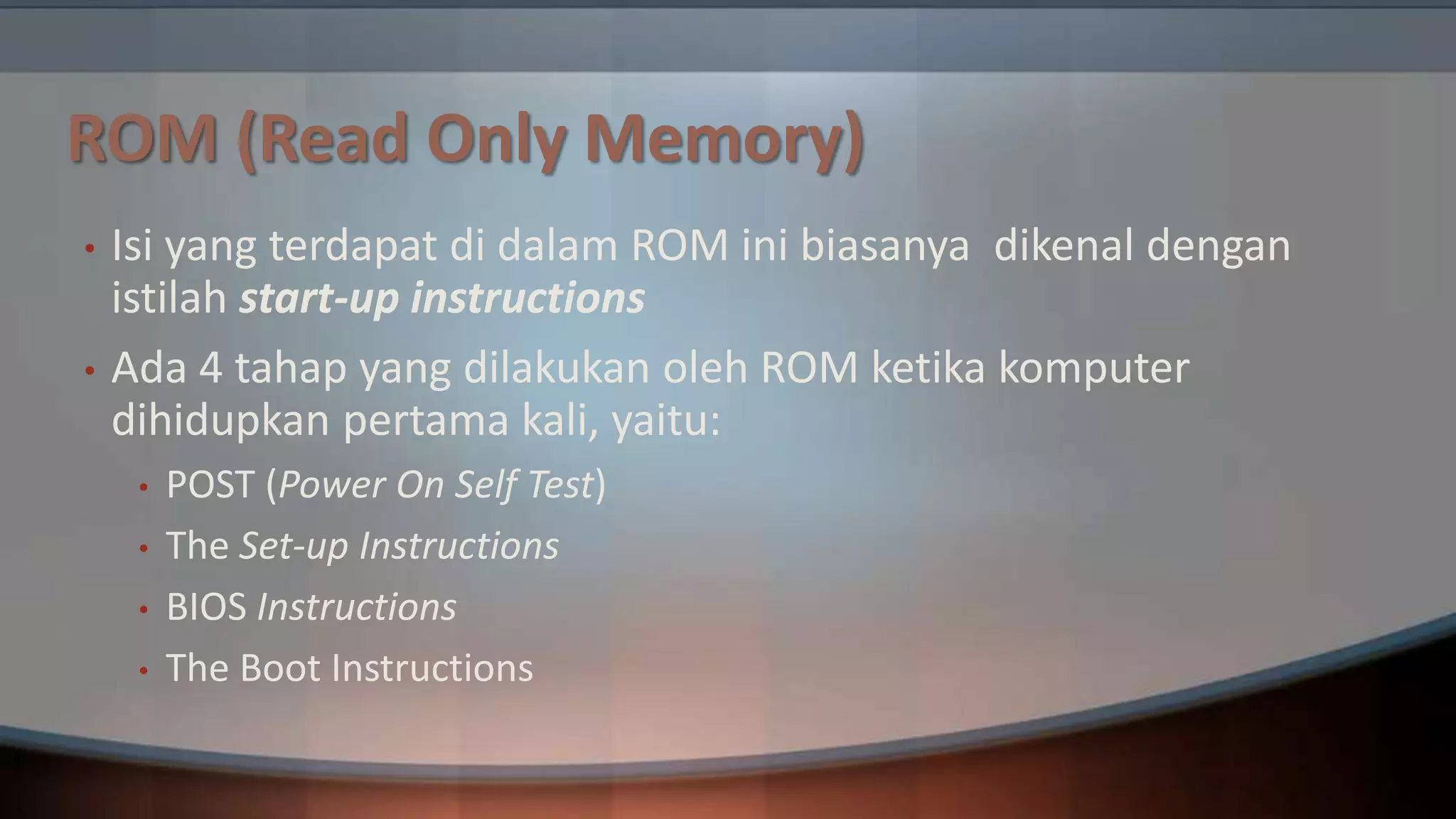

- 11. ROM (Read OnlyMemory) • • Isi yang terdapat di dalam ROM ini biasanya dikenal dengan istilah start-up instructions Ada 4 tahap yang dilakukan oleh ROM ketika komputer dihidupkan pertama kali, yaitu: • • • • POST (Power On Self Test) The Set-up Instructions BIOS Instructions The Boot Instructions

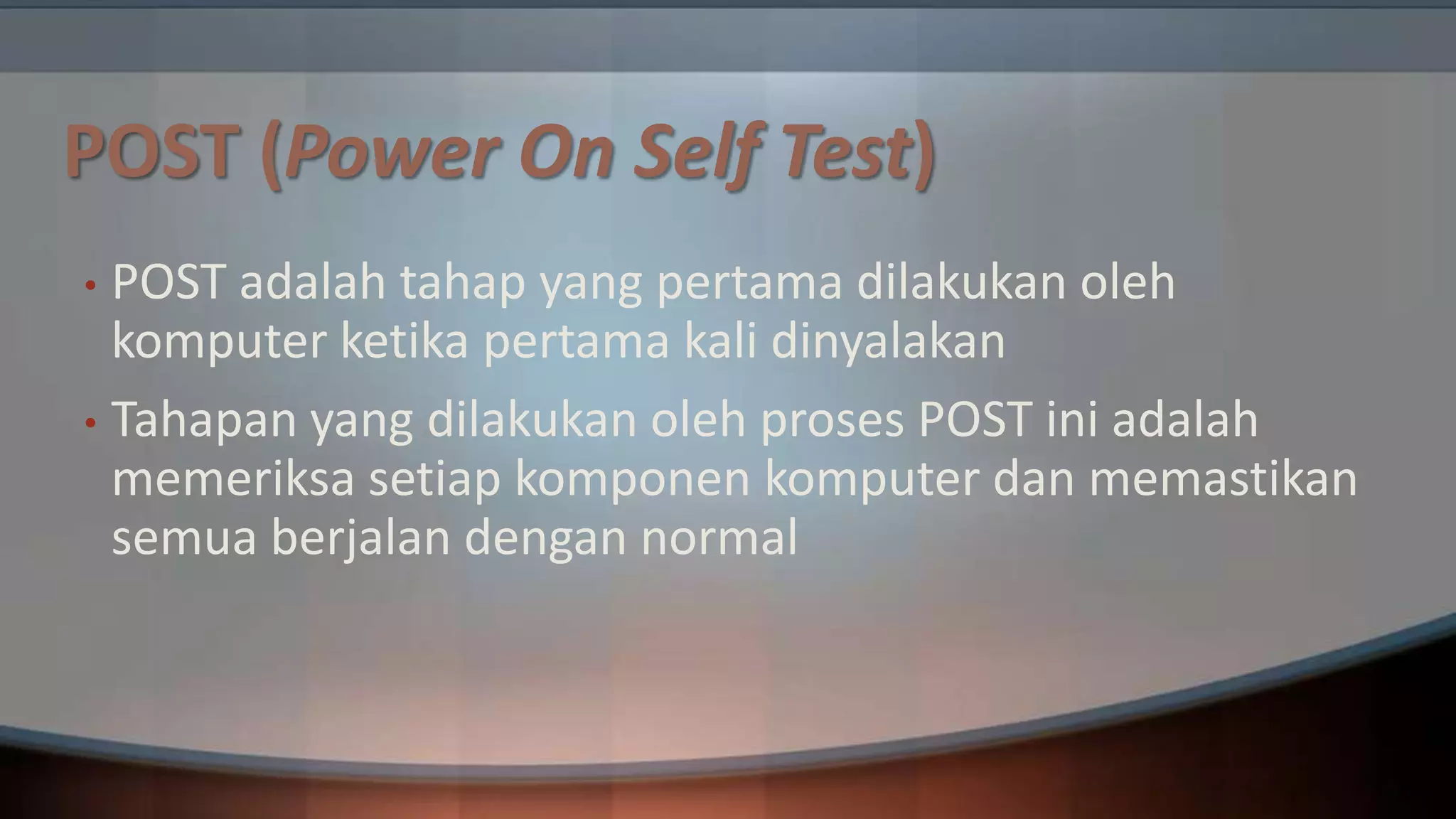

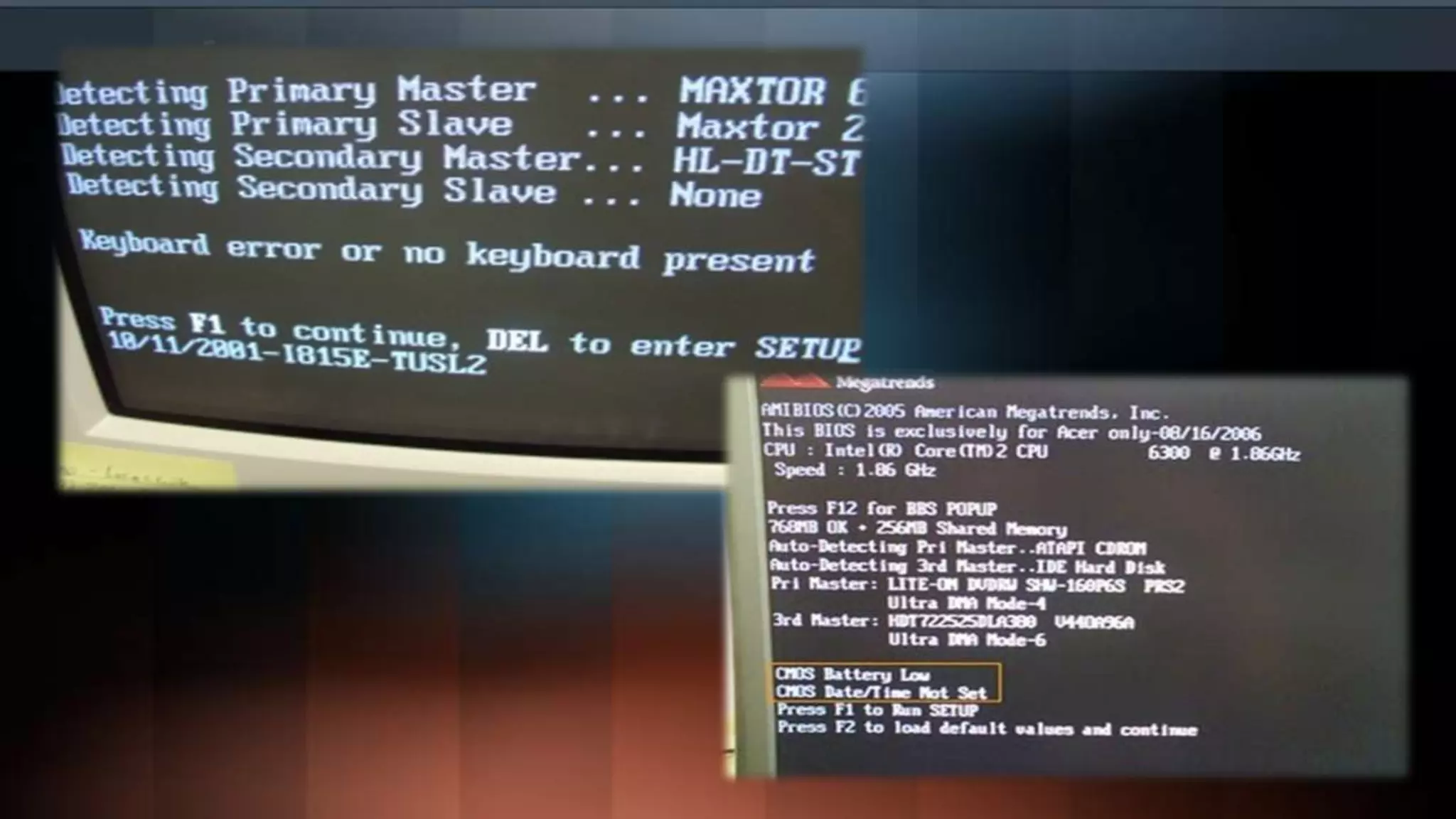

- 12. POST (Power OnSelf Test) POST adalah tahap yang pertama dilakukan oleh komputer ketika pertama kali dinyalakan • Tahapan yang dilakukan oleh proses POST ini adalah memeriksa setiap komponen komputer dan memastikan semua berjalan dengan normal •

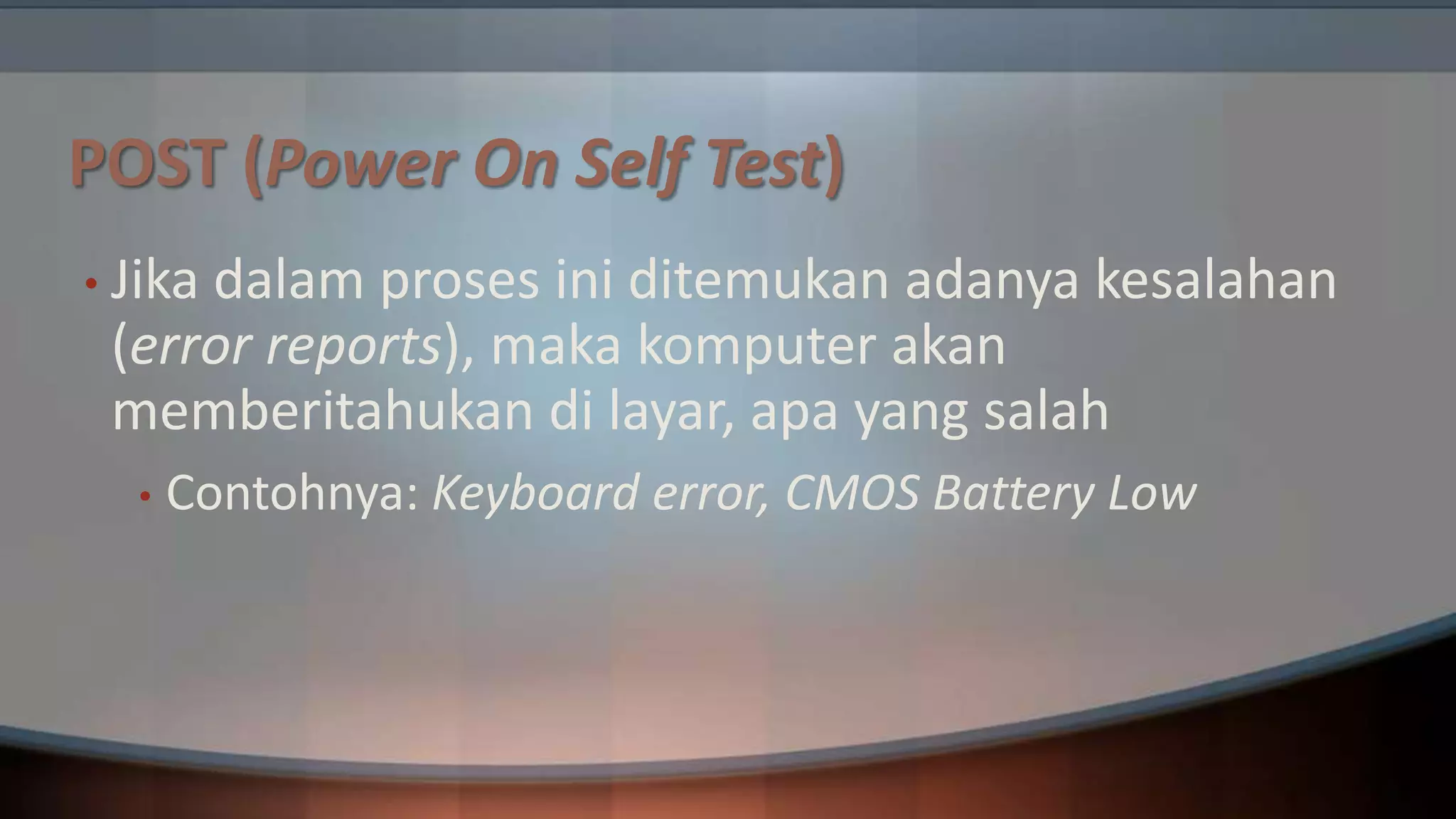

- 13. POST (Power OnSelf Test) • Jika dalam proses ini ditemukan adanya kesalahan (error reports), maka komputer akan memberitahukan di layar, apa yang salah • Contohnya: Keyboard error, CMOS Battery Low

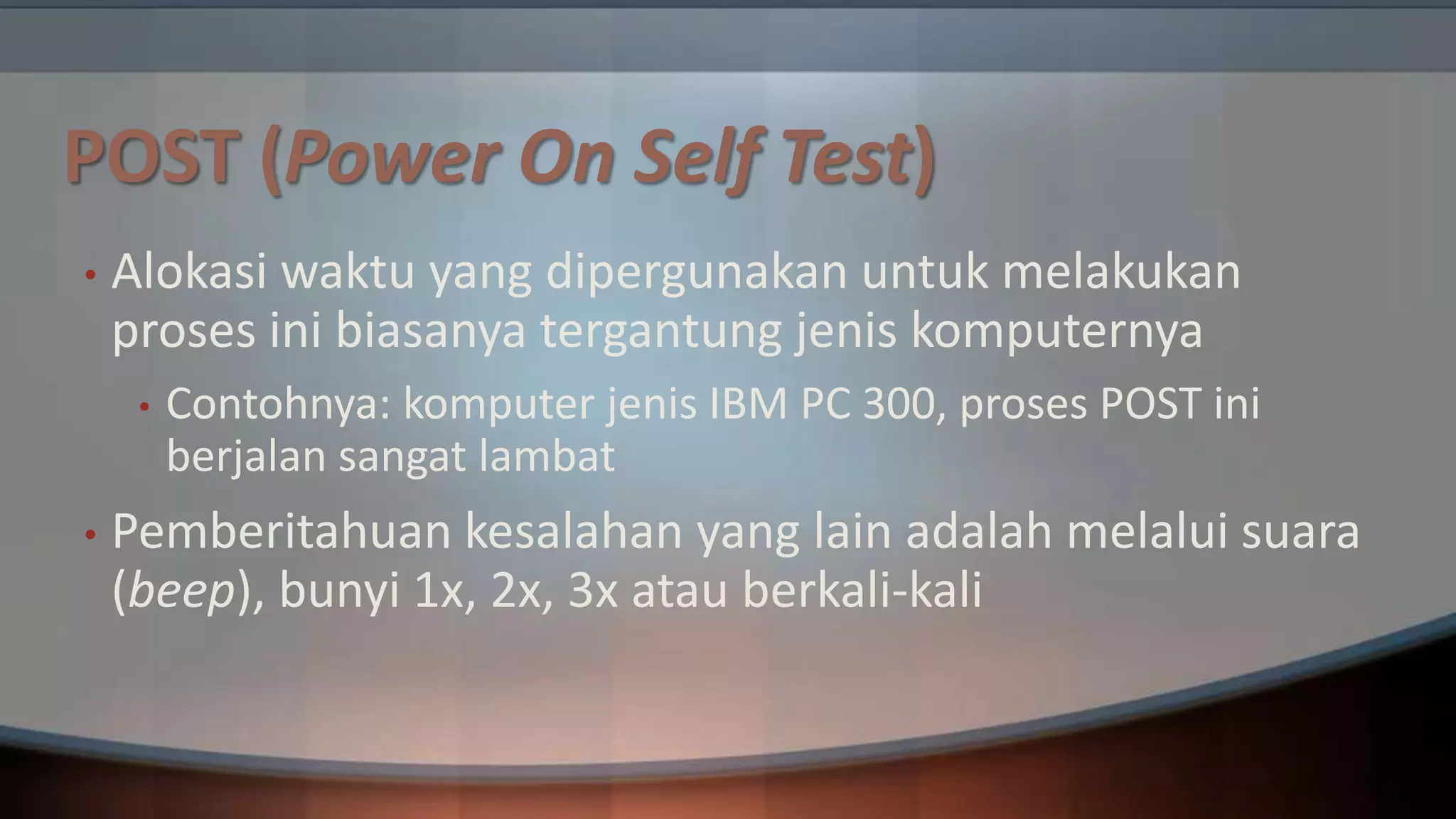

- 15. POST (Power OnSelf Test) • Alokasi waktu yang dipergunakan untuk melakukan proses ini biasanya tergantung jenis komputernya • • Contohnya: komputer jenis IBM PC 300, proses POST ini berjalan sangat lambat Pemberitahuan kesalahan yang lain adalah melalui suara (beep), bunyi 1x, 2x, 3x atau berkali-kali

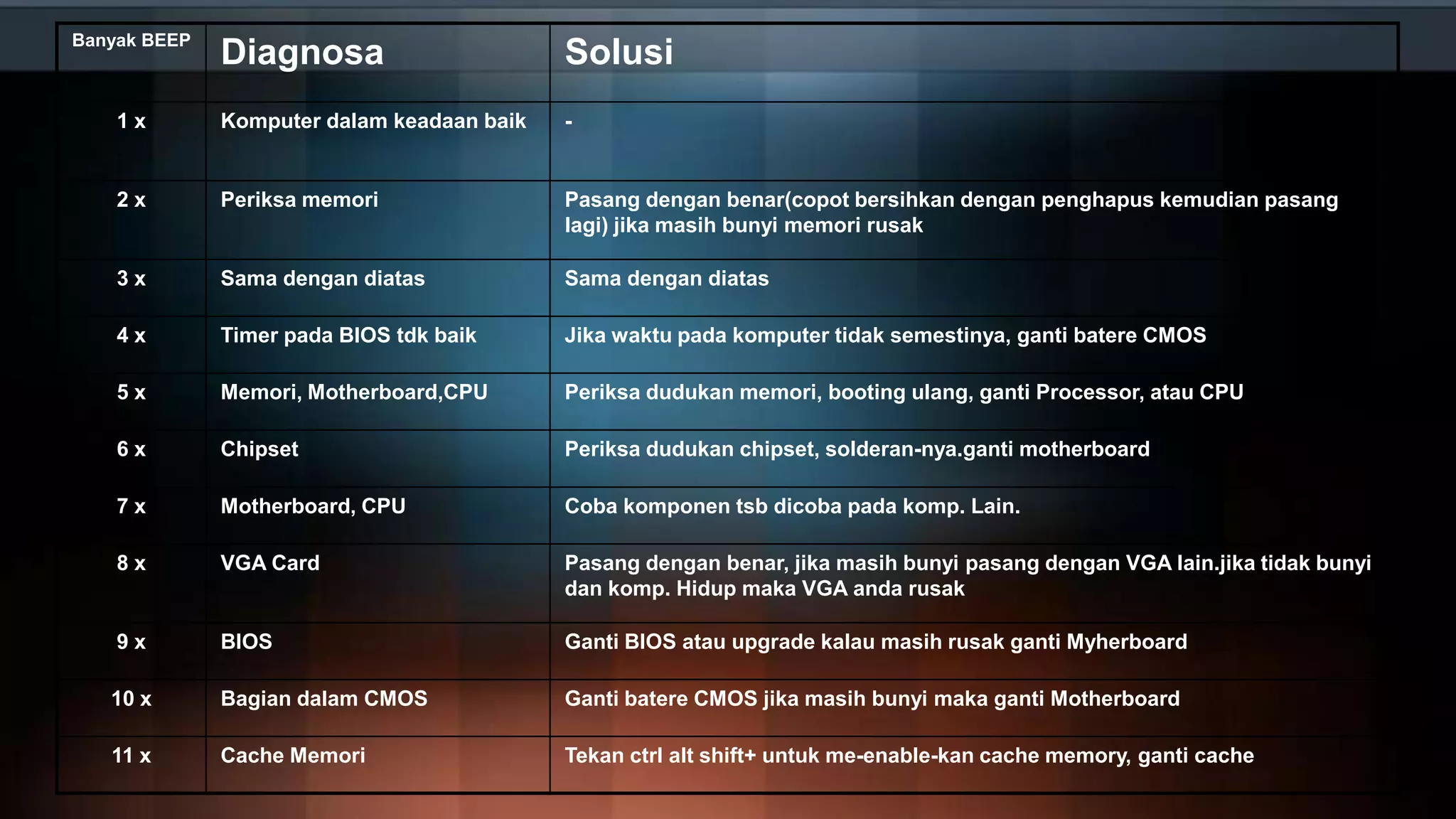

- 16. Banyak BEEP Diagnosa Solusi 1x Komputer dalamkeadaan baik - 2x Periksa memori Pasang dengan benar(copot bersihkan dengan penghapus kemudian pasang lagi) jika masih bunyi memori rusak 3x Sama dengan diatas Sama dengan diatas 4x Timer pada BIOS tdk baik Jika waktu pada komputer tidak semestinya, ganti batere CMOS 5x Memori, Motherboard,CPU Periksa dudukan memori, booting ulang, ganti Processor, atau CPU 6x Chipset Periksa dudukan chipset, solderan-nya.ganti motherboard 7x Motherboard, CPU Coba komponen tsb dicoba pada komp. Lain. 8x VGA Card Pasang dengan benar, jika masih bunyi pasang dengan VGA lain.jika tidak bunyi dan komp. Hidup maka VGA anda rusak 9x BIOS Ganti BIOS atau upgrade kalau masih rusak ganti Myherboard 10 x Bagian dalam CMOS Ganti batere CMOS jika masih bunyi maka ganti Motherboard 11 x Cache Memori Tekan ctrl alt shift+ untuk me-enable-kan cache memory, ganti cache

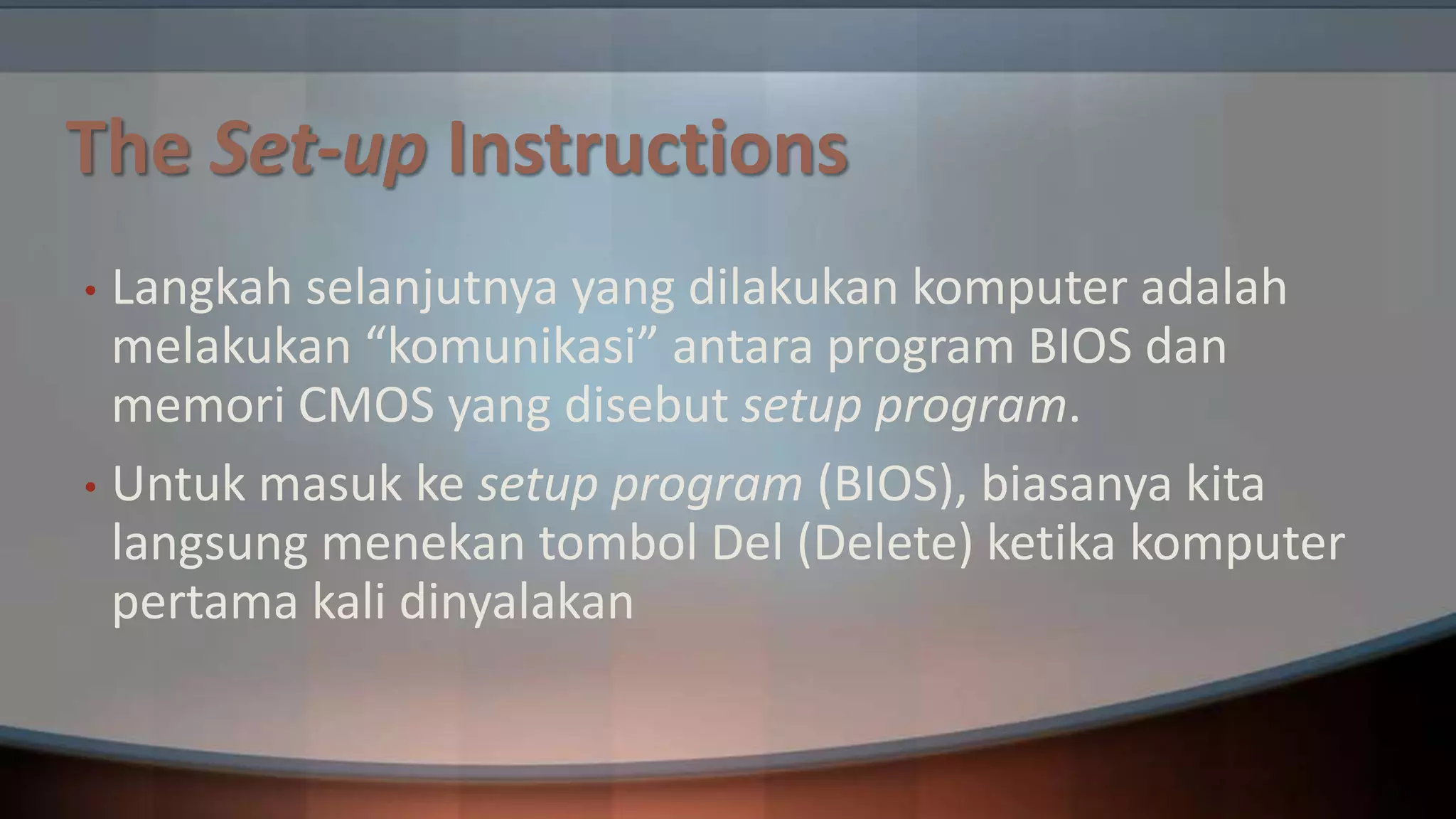

- 17. The Set-up Instructions Langkahselanjutnya yang dilakukan komputer adalah melakukan “komunikasi” antara program BIOS dan memori CMOS yang disebut setup program. • Untuk masuk ke setup program (BIOS), biasanya kita langsung menekan tombol Del (Delete) ketika komputer pertama kali dinyalakan •

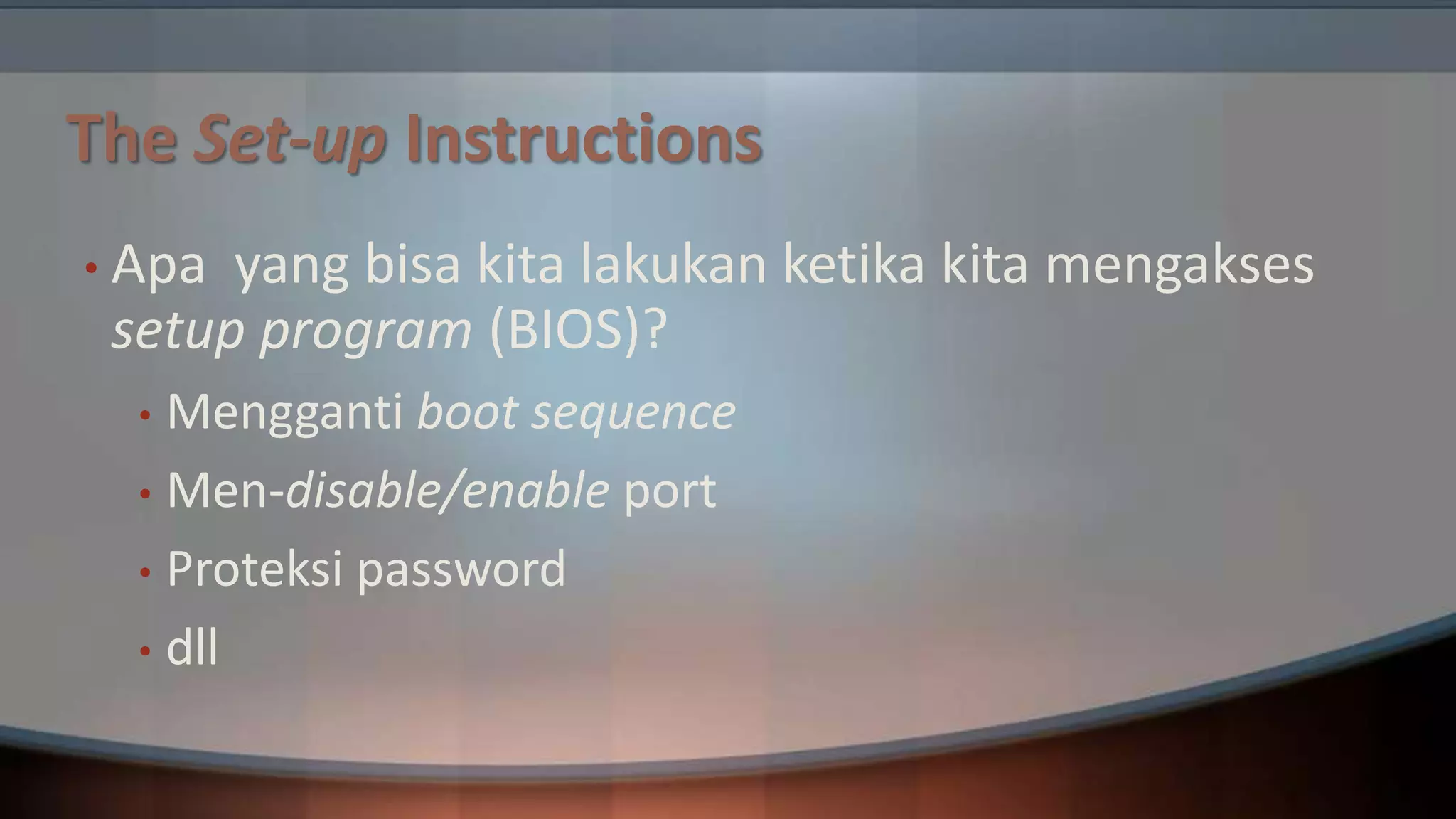

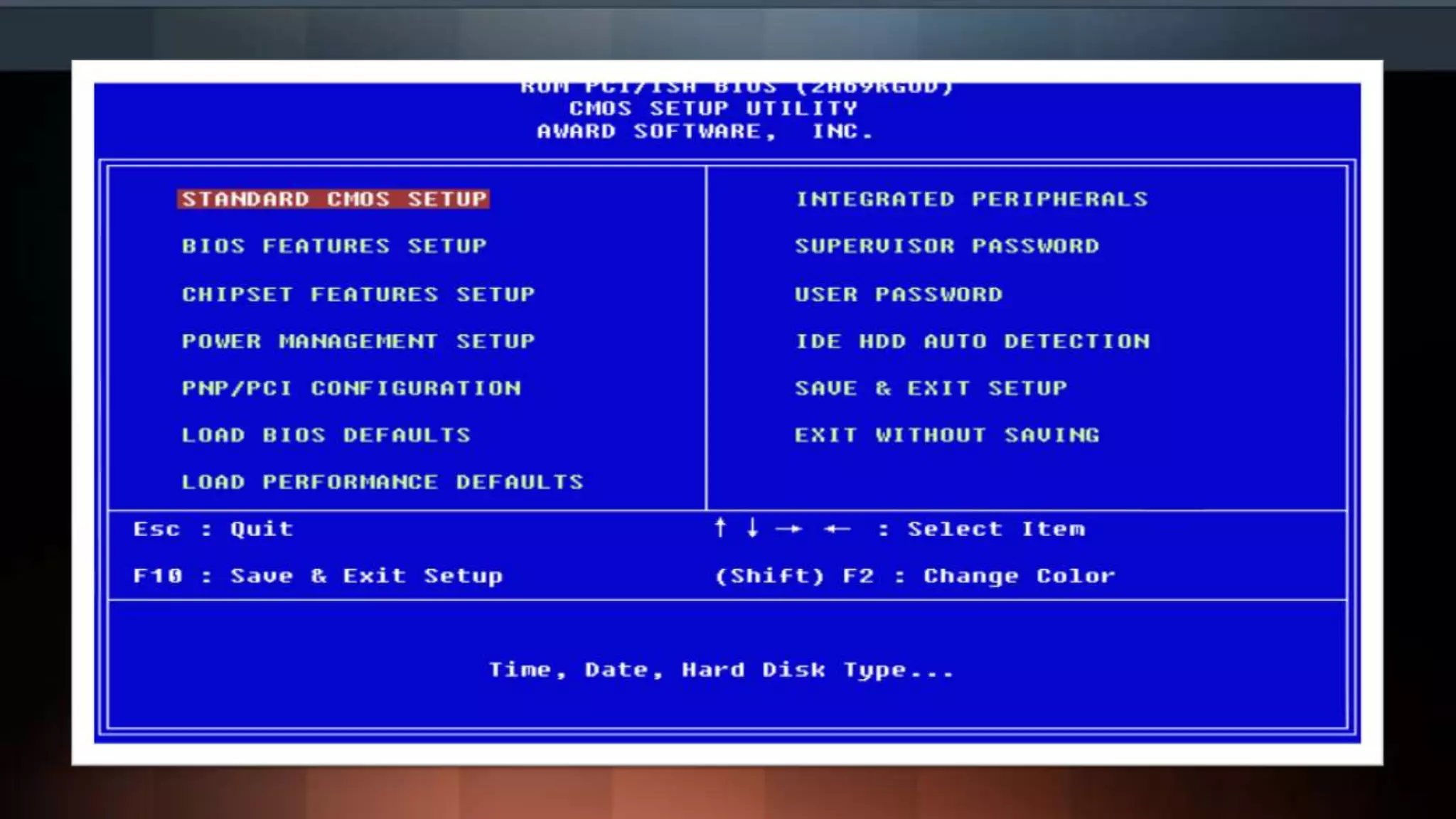

- 18. The Set-up Instructions •Apa yang bisa kita lakukan ketika kita mengakses setup program (BIOS)? Mengganti boot sequence • Men-disable/enable port • Proteksi password • dll •

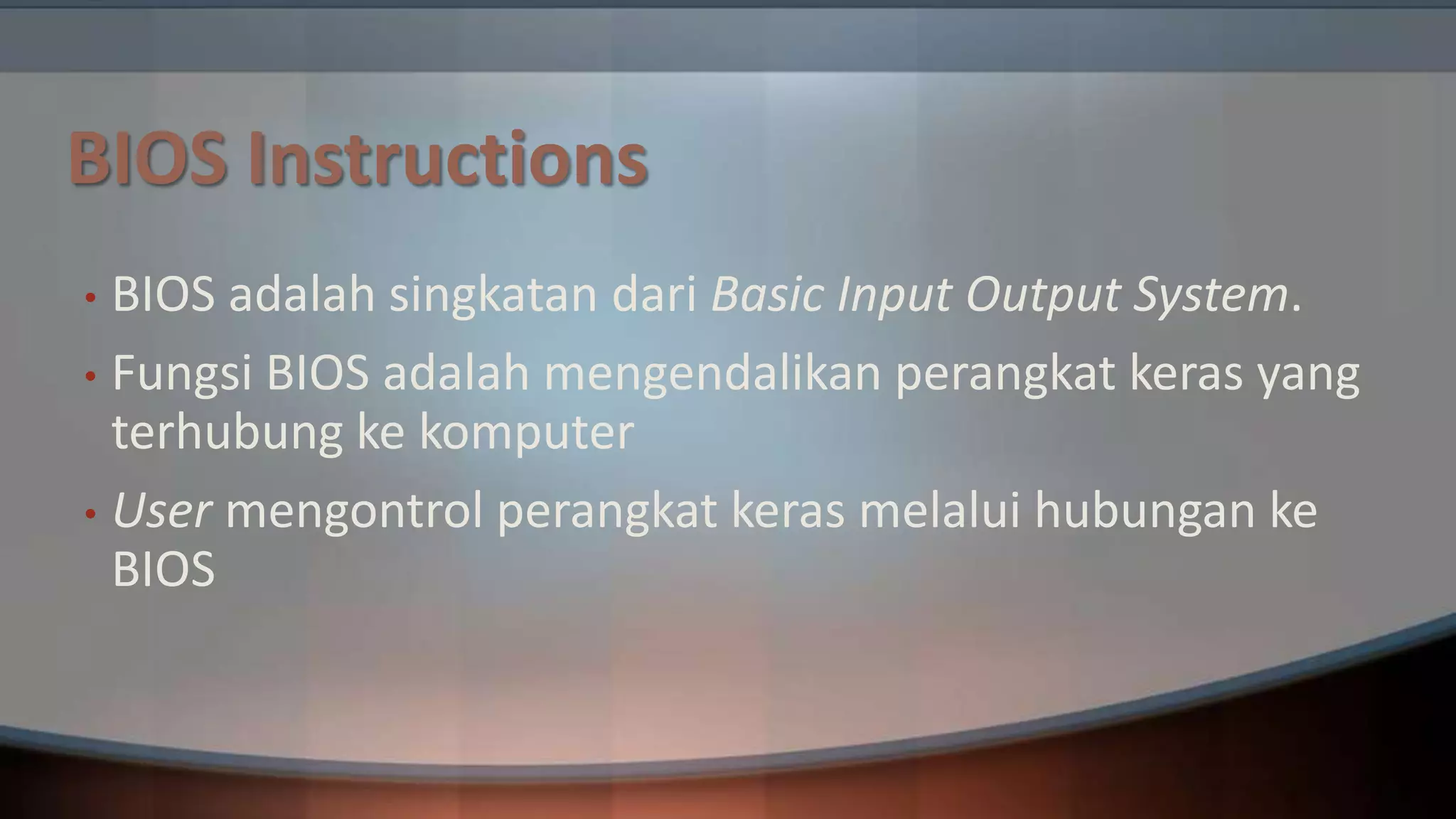

- 20. BIOS Instructions BIOS adalahsingkatan dari Basic Input Output System. • Fungsi BIOS adalah mengendalikan perangkat keras yang terhubung ke komputer • User mengontrol perangkat keras melalui hubungan ke BIOS •
- 21. BIOS Instructions • • • • Selanjutnya, expansioncards ternyata memiliki kode BIOS pada masing-masing perangkat Dan kode BIOS tersebut harus ikut dalam proses pengecekan awal Expansion cards ROM dicek pada saat proses startup dan kode programnya digabungkan dengan data BIOS yang lainnya Semua itu ditaruh di RAM, yang akan digunakan oleh sistem operasi

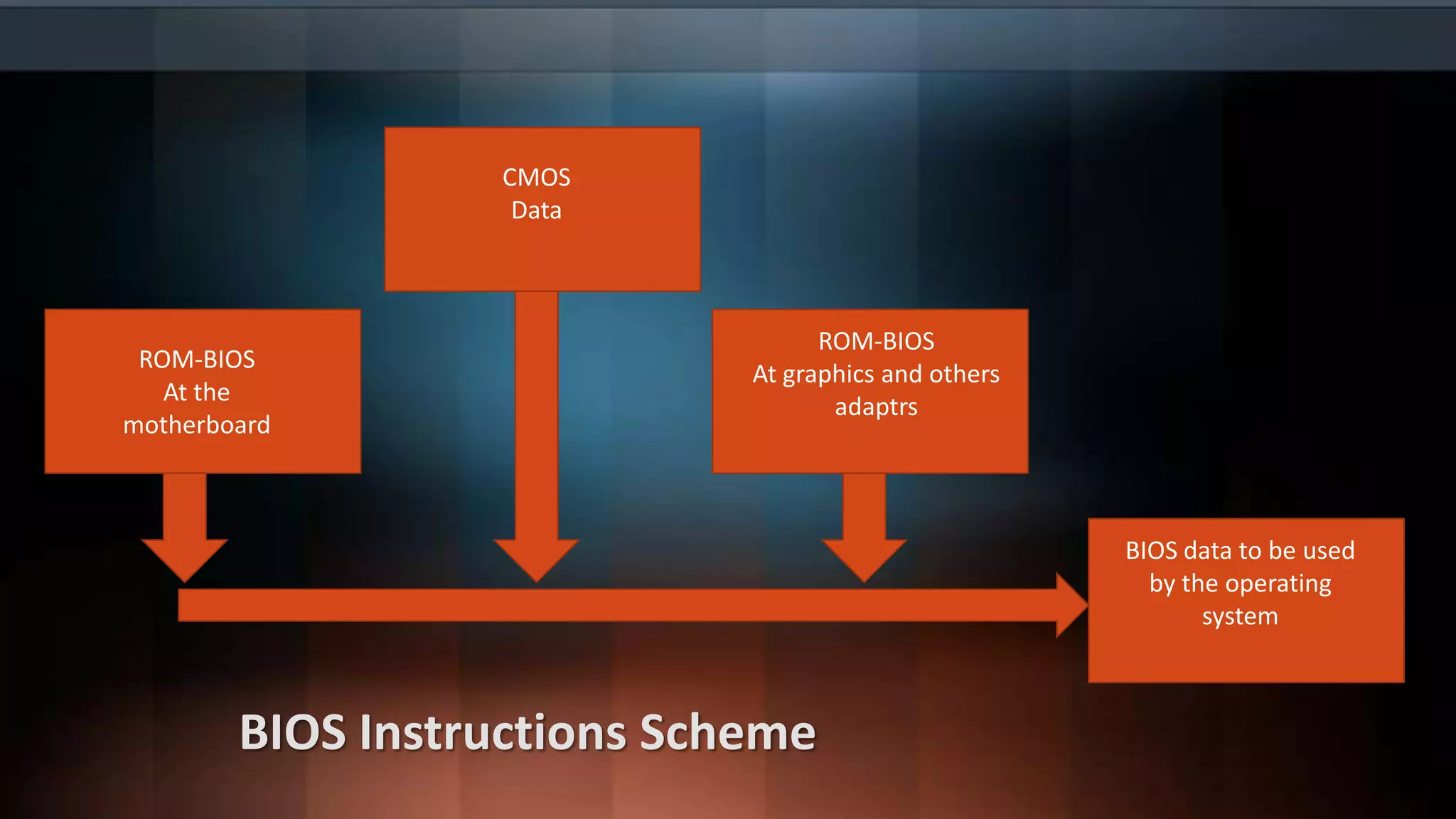

- 22. CMOS Data ROM-BIOS At the motherboard ROM-BIOS At graphicsand others adaptrs BIOS data to be used by the operating system BIOS Instructions Scheme

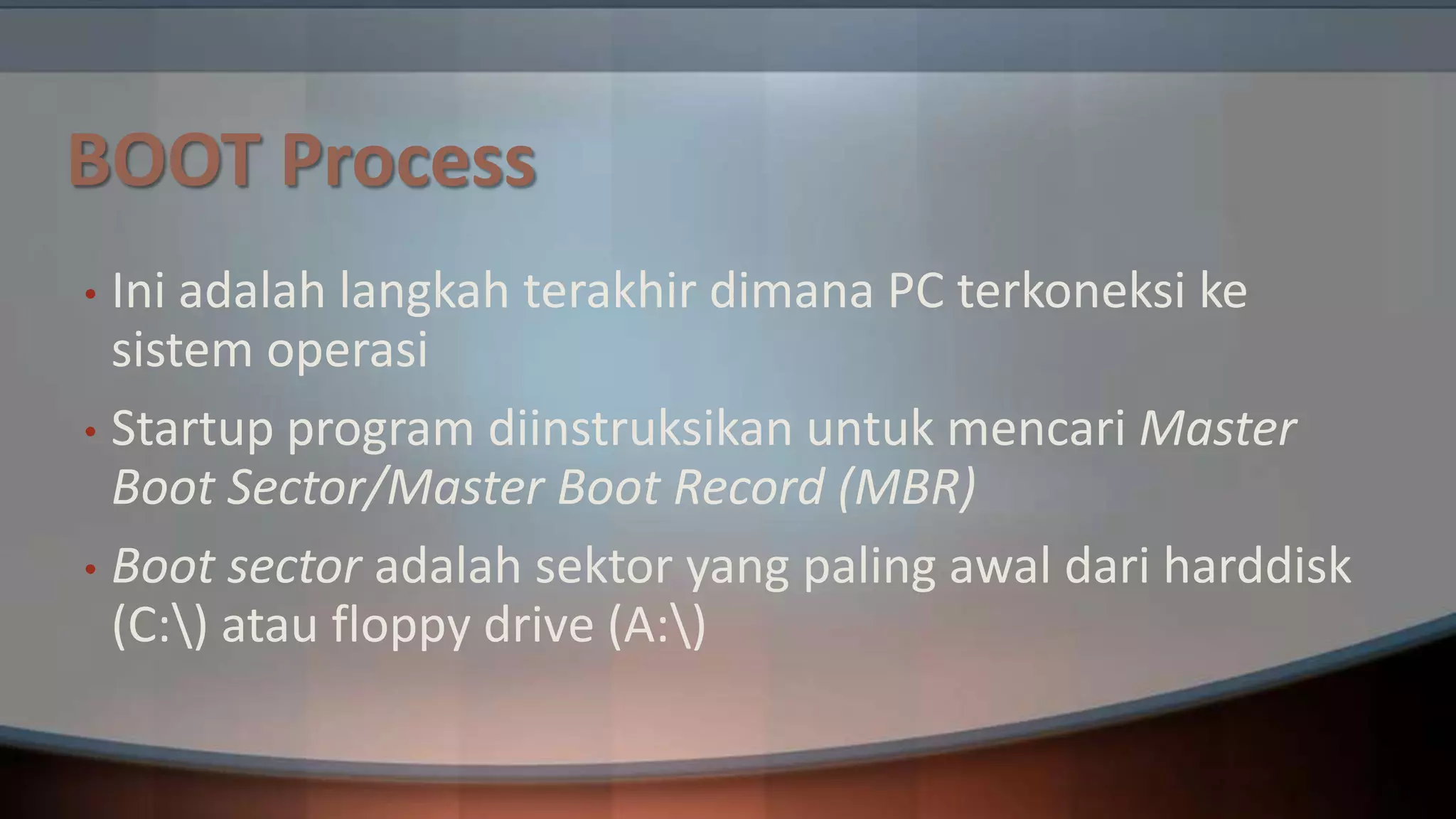

- 23. BOOT Process Ini adalahlangkah terakhir dimana PC terkoneksi ke sistem operasi • Startup program diinstruksikan untuk mencari Master Boot Sector/Master Boot Record (MBR) • Boot sector adalah sektor yang paling awal dari harddisk (C:) atau floppy drive (A:) •

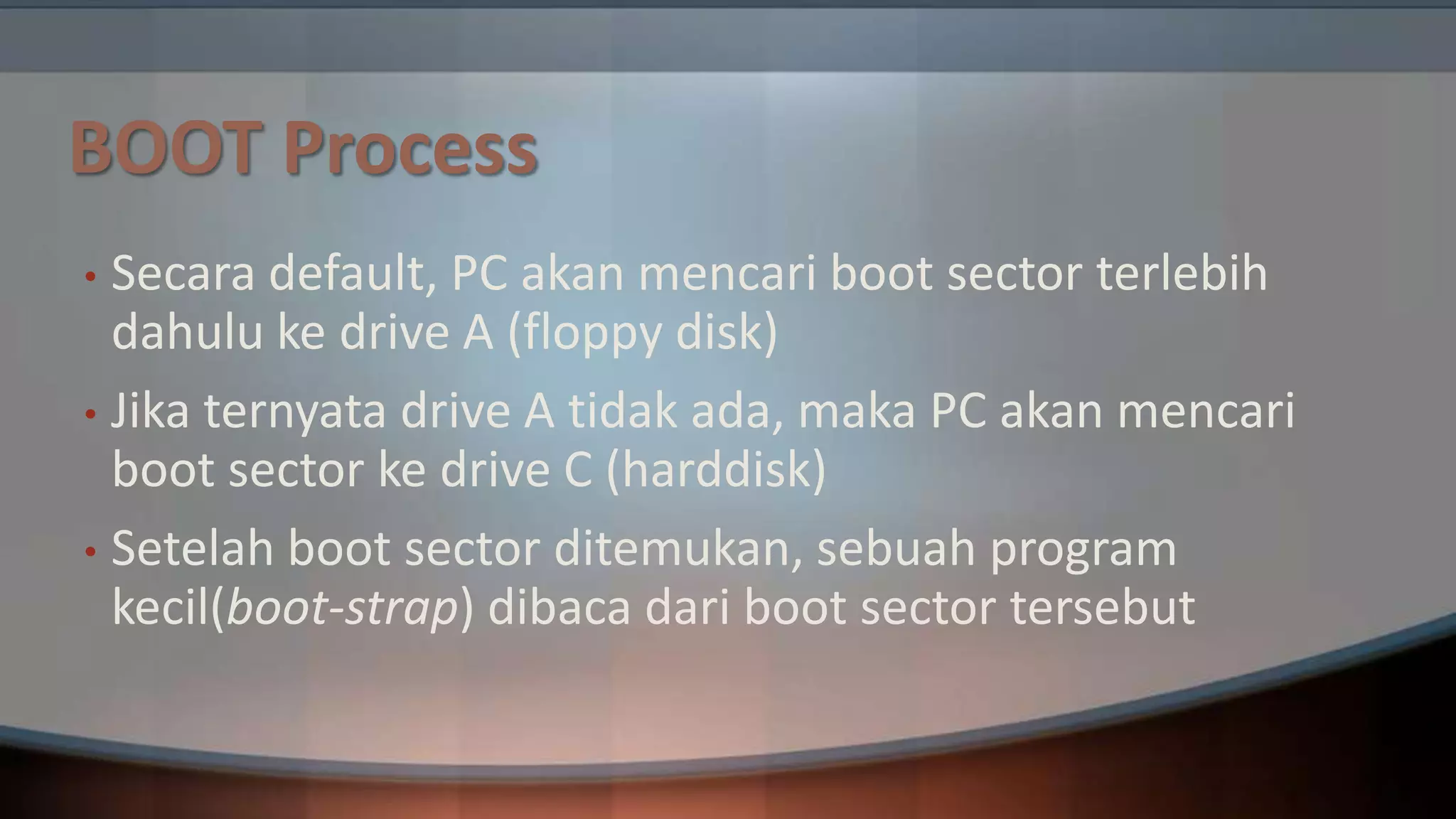

- 24. BOOT Process Secara default,PC akan mencari boot sector terlebih dahulu ke drive A (floppy disk) • Jika ternyata drive A tidak ada, maka PC akan mencari boot sector ke drive C (harddisk) • Setelah boot sector ditemukan, sebuah program kecil(boot-strap) dibaca dari boot sector tersebut •

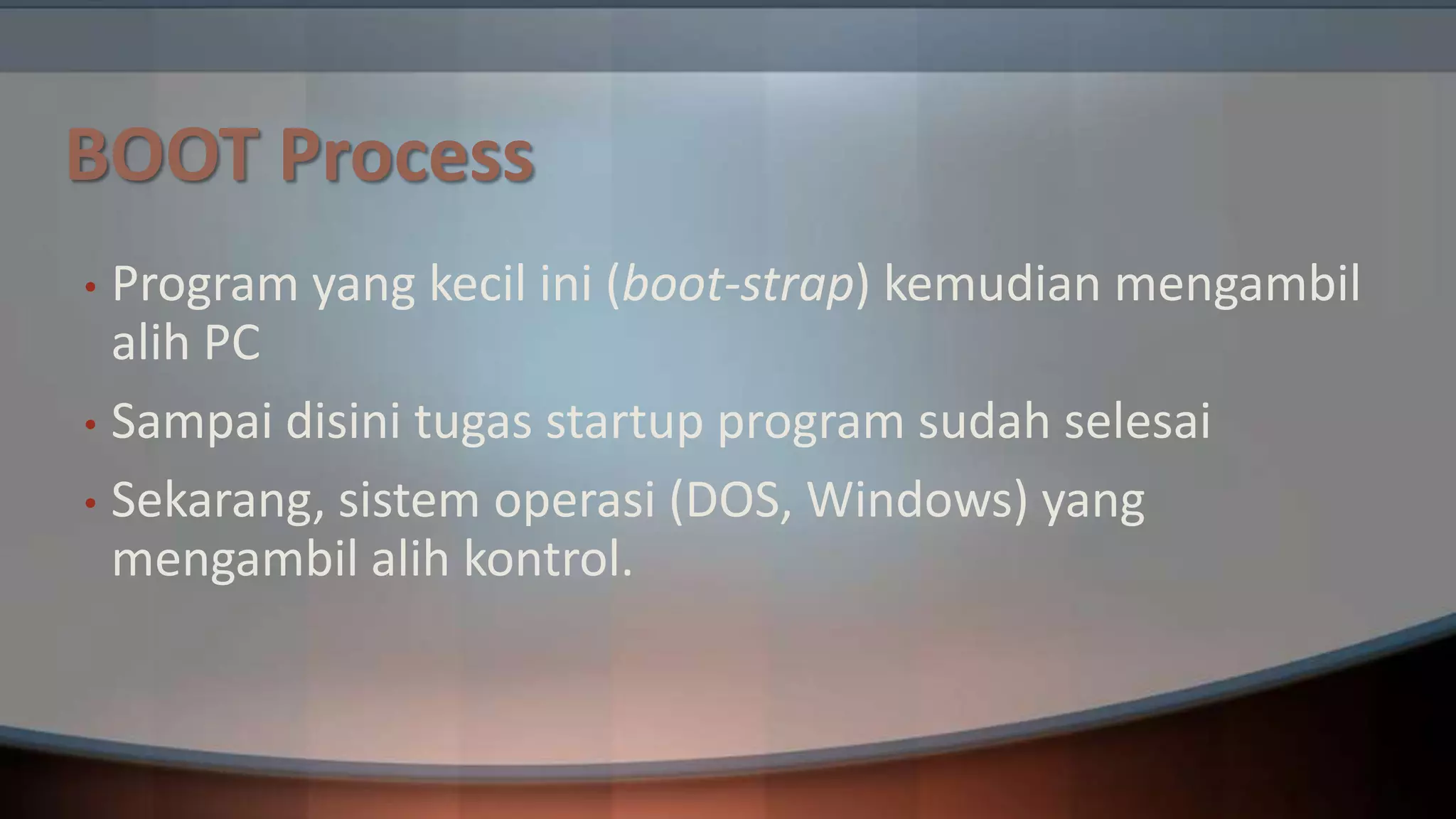

- 25. BOOT Process Program yangkecil ini (boot-strap) kemudian mengambil alih PC • Sampai disini tugas startup program sudah selesai • Sekarang, sistem operasi (DOS, Windows) yang mengambil alih kontrol. •

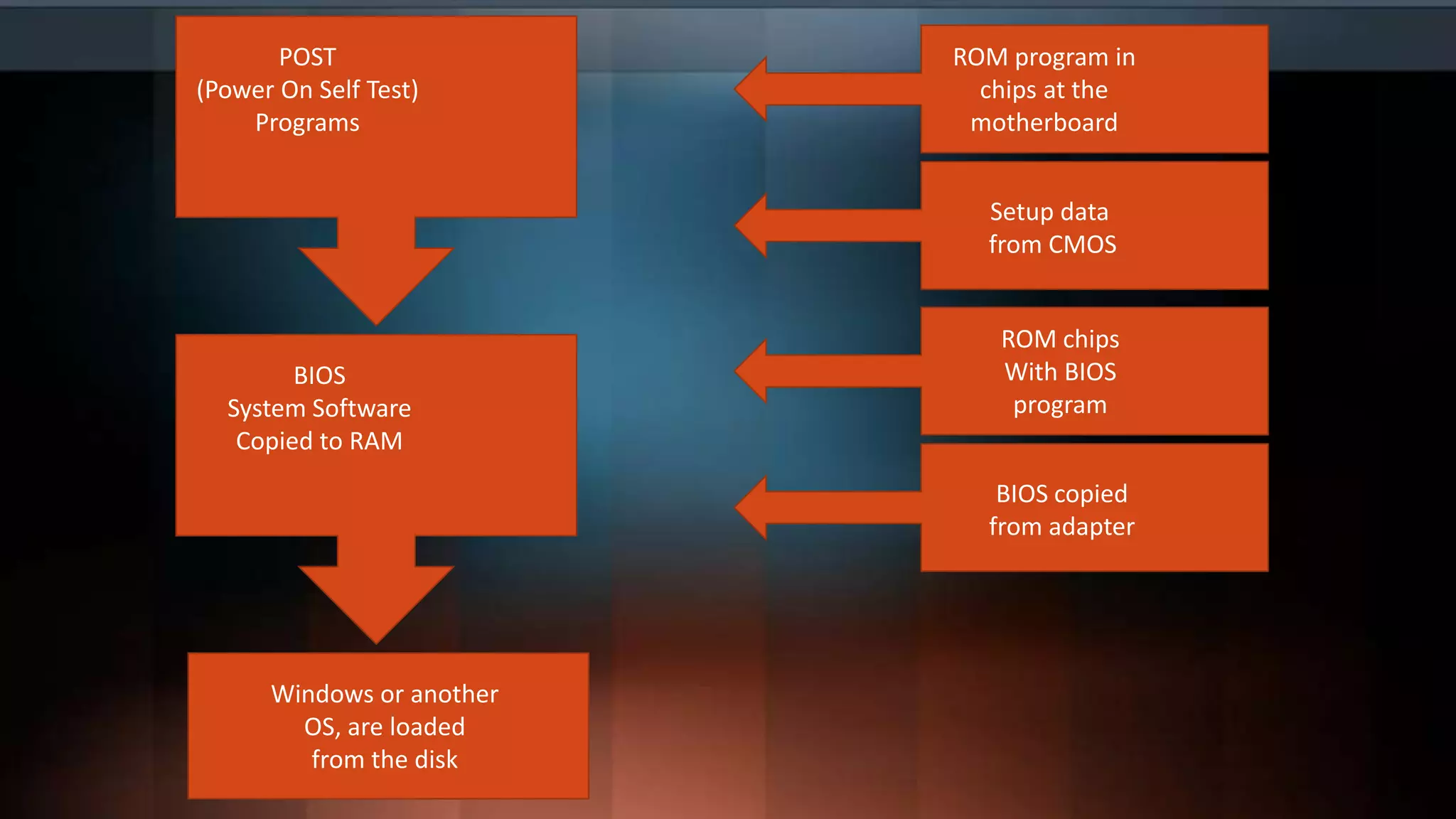

- 26. POST (Power On SelfTest) Programs ROM program in chips at the motherboard Setup data from CMOS BIOS System Software Copied to RAM ROM chips With BIOS program BIOS copied from adapter Windows or another OS, are loaded from the disk

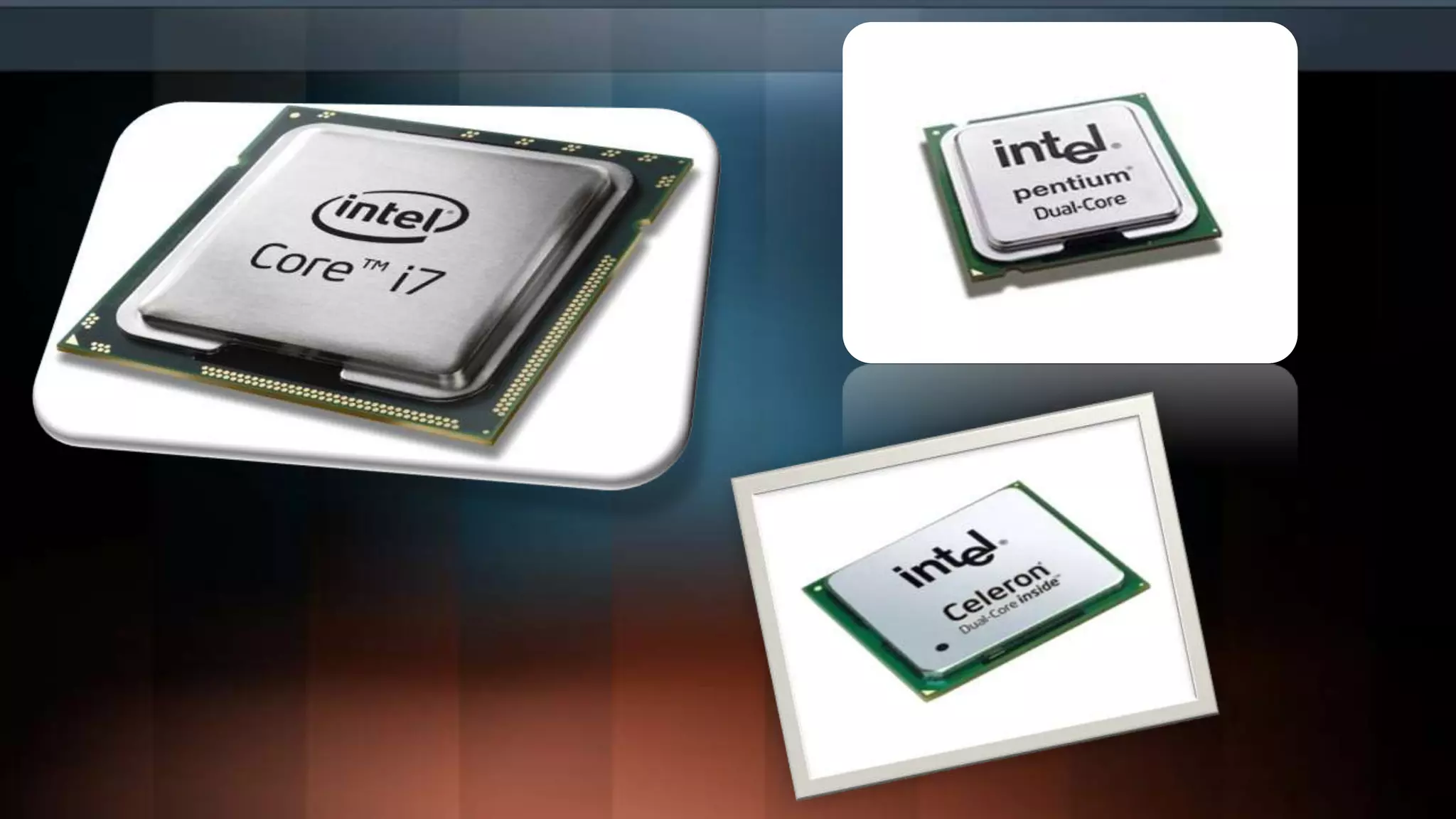

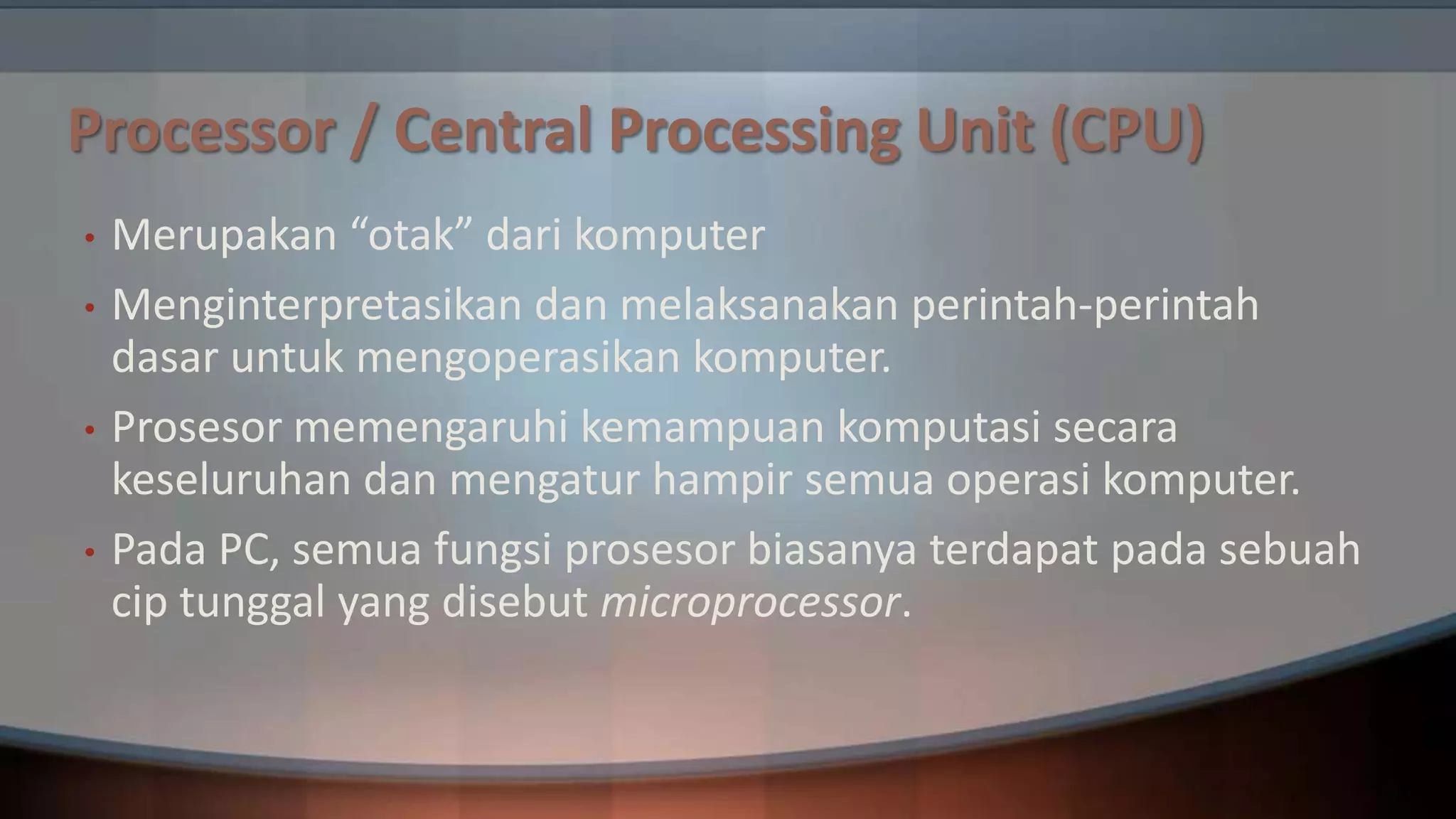

- 27. Processor / CentralProcessing Unit (CPU) • • • • Merupakan “otak” dari komputer Menginterpretasikan dan melaksanakan perintah-perintah dasar untuk mengoperasikan komputer. Prosesor memengaruhi kemampuan komputasi secara keseluruhan dan mengatur hampir semua operasi komputer. Pada PC, semua fungsi prosesor biasanya terdapat pada sebuah cip tunggal yang disebut microprocessor.

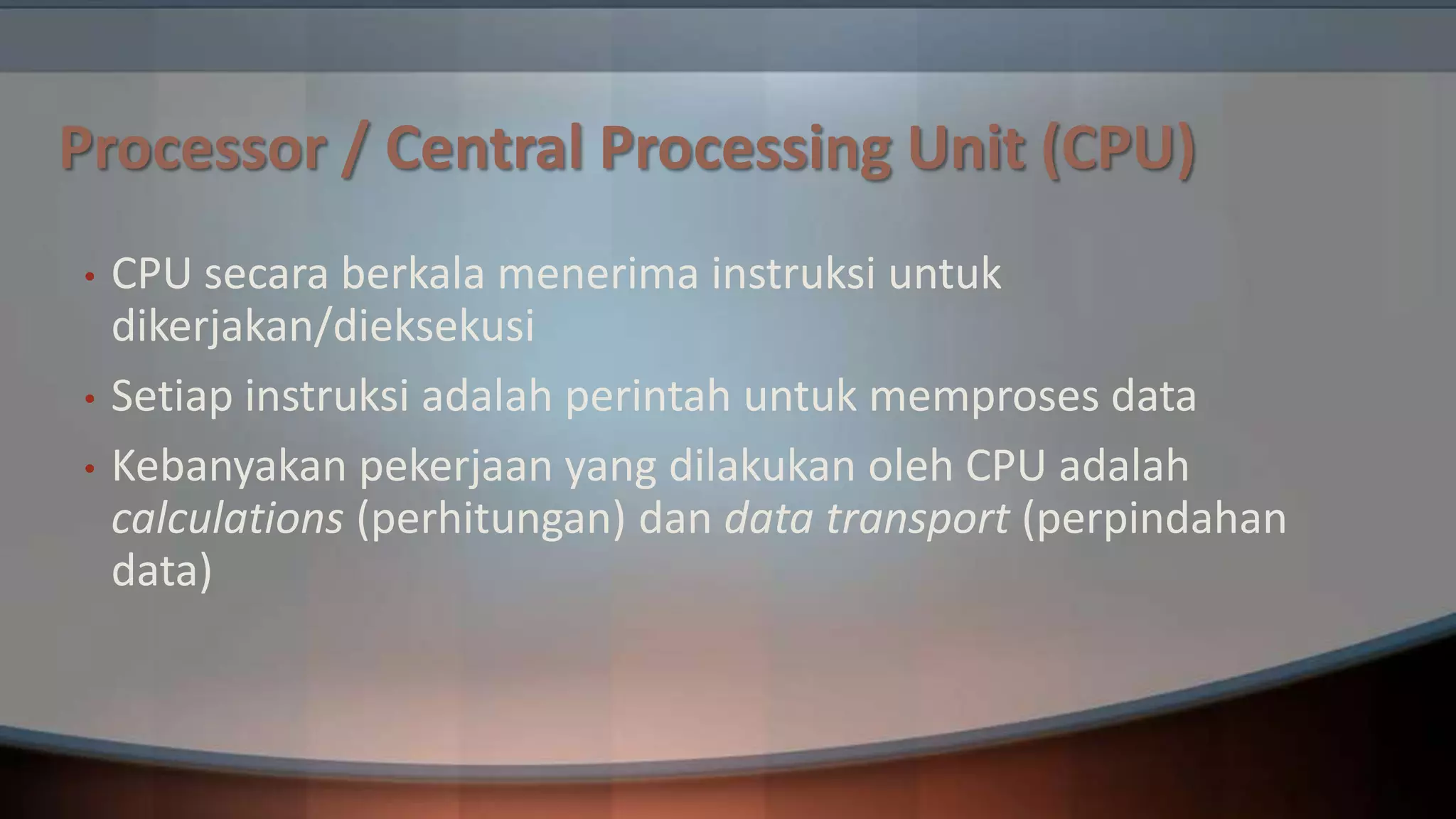

- 29. Processor / CentralProcessing Unit (CPU) • • • CPU secara berkala menerima instruksi untuk dikerjakan/dieksekusi Setiap instruksi adalah perintah untuk memproses data Kebanyakan pekerjaan yang dilakukan oleh CPU adalah calculations (perhitungan) dan data transport (perpindahan data)

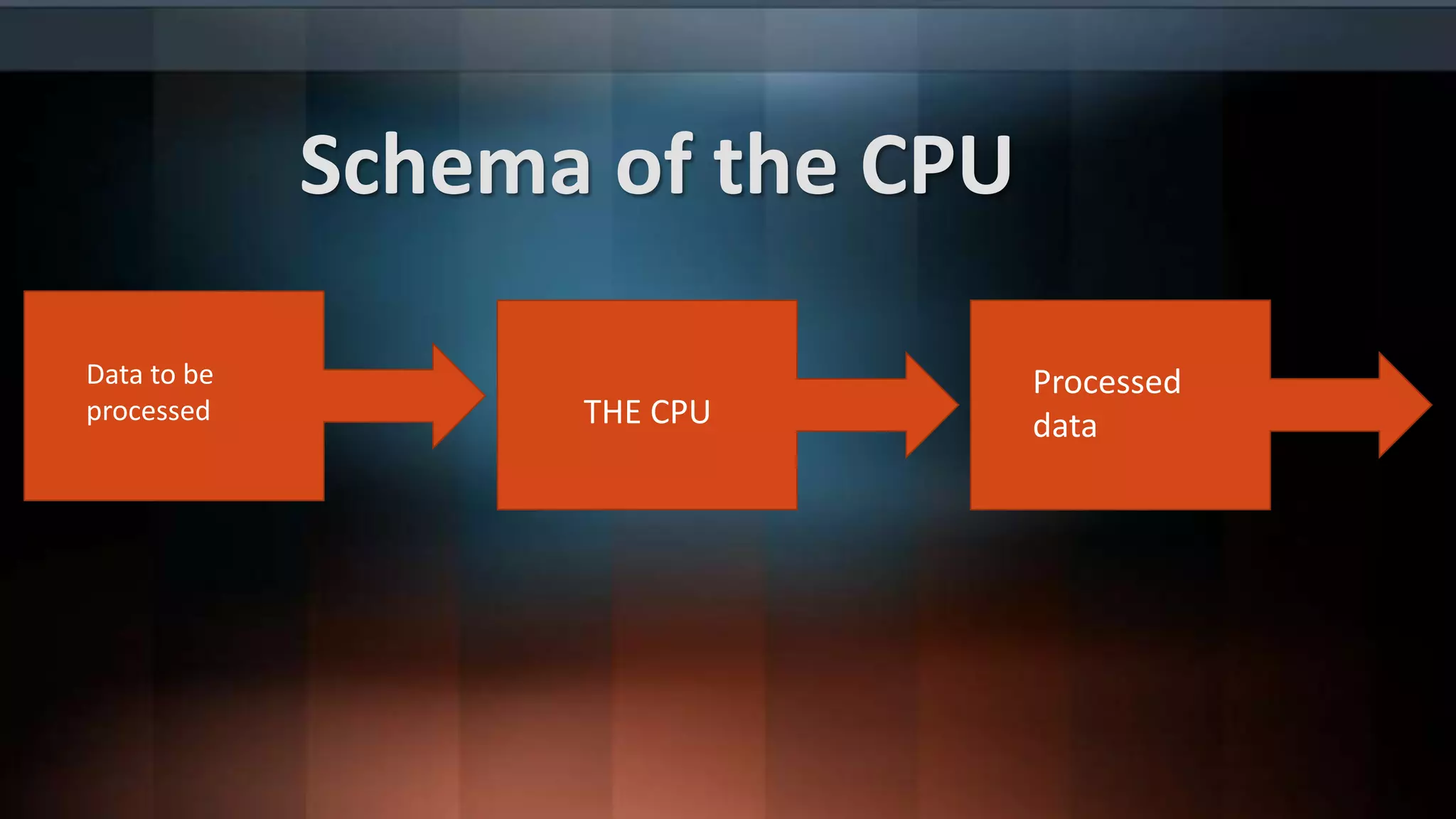

- 30. Schema of theCPU Data to be processed THE CPU Processed data

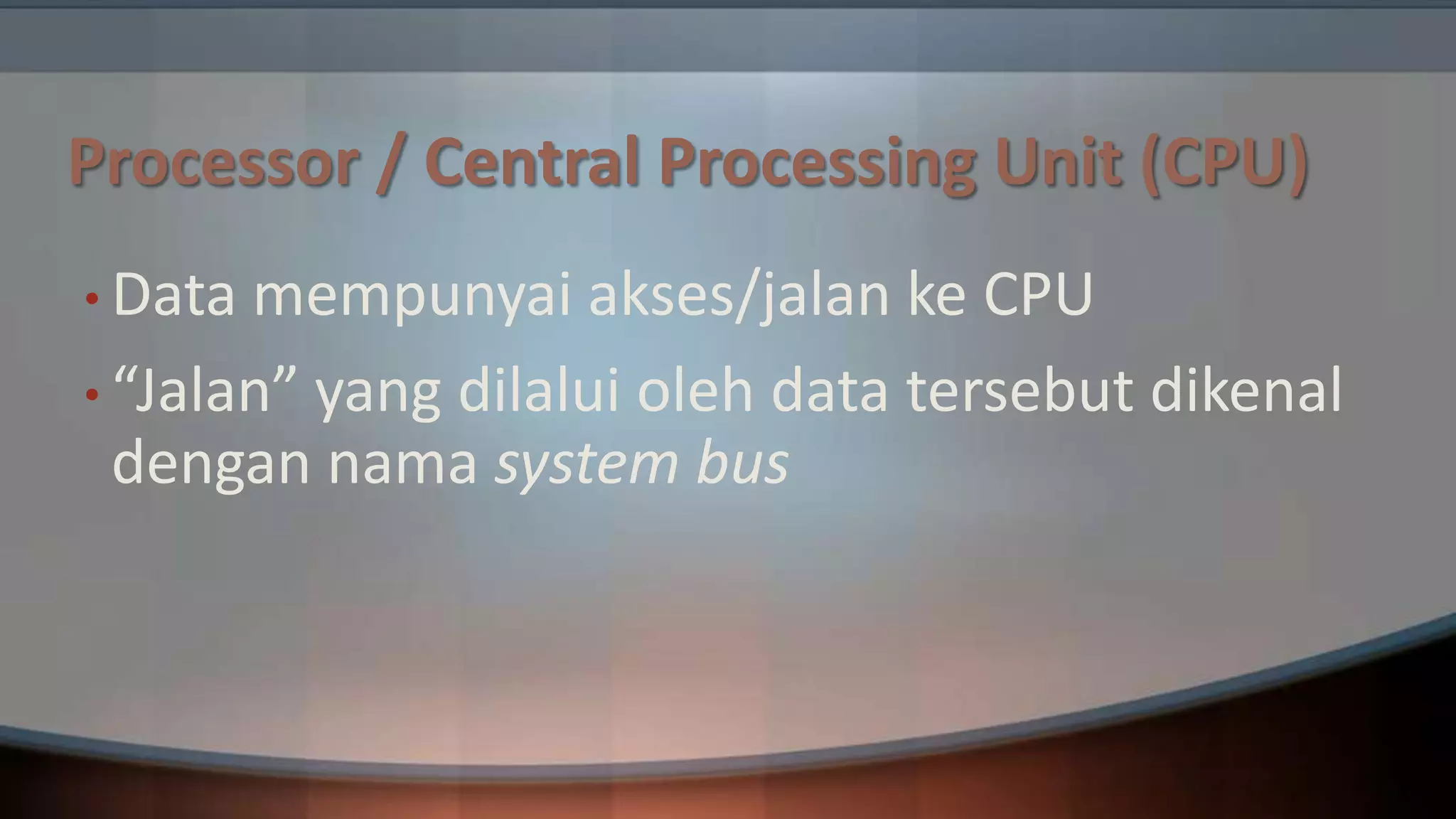

- 31. Processor / CentralProcessing Unit (CPU) • Data mempunyai akses/jalan ke CPU • “Jalan” yang dilalui oleh data tersebut dikenal dengan nama system bus

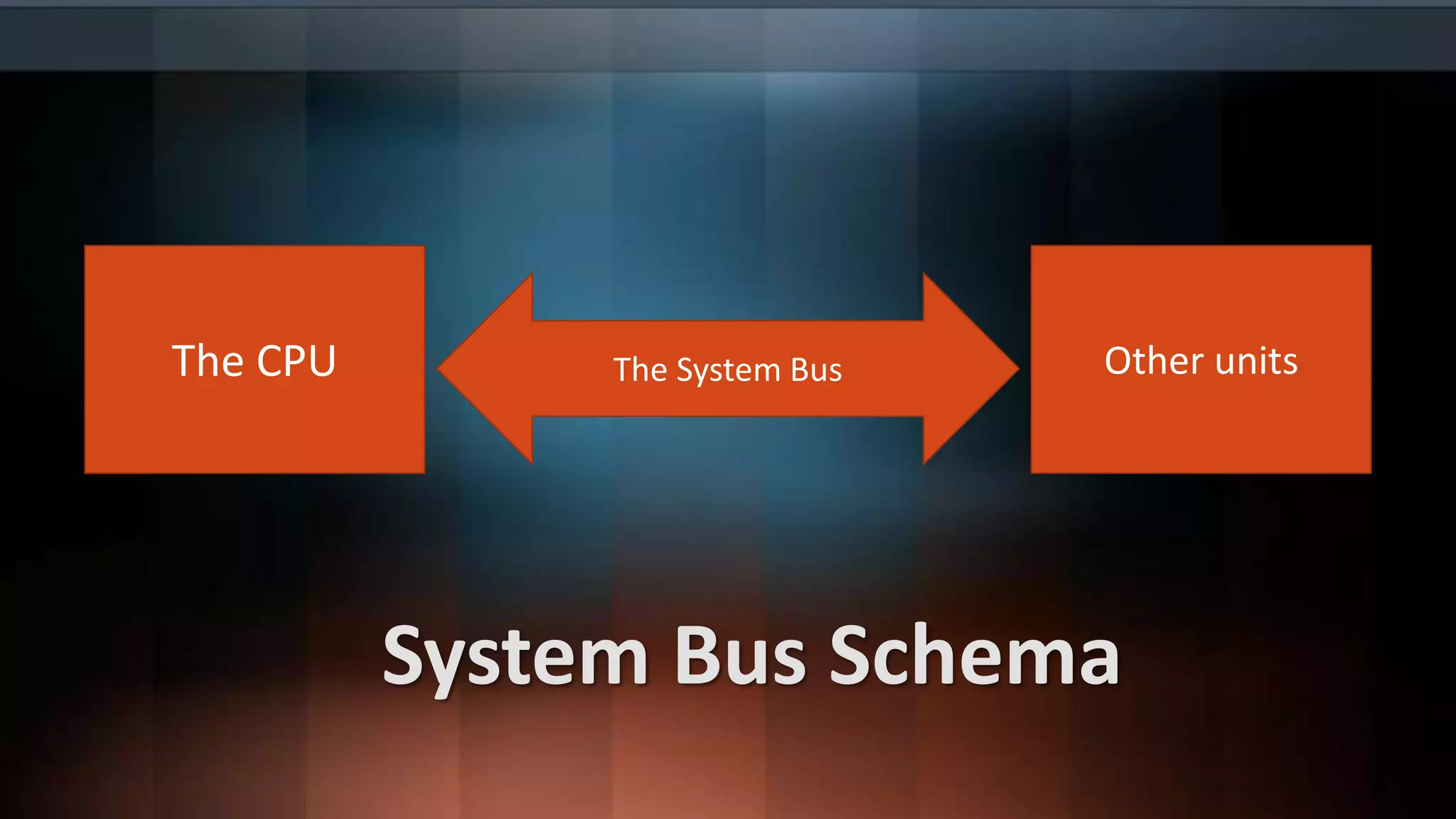

- 32. The CPU The SystemBus Other units System Bus Schema

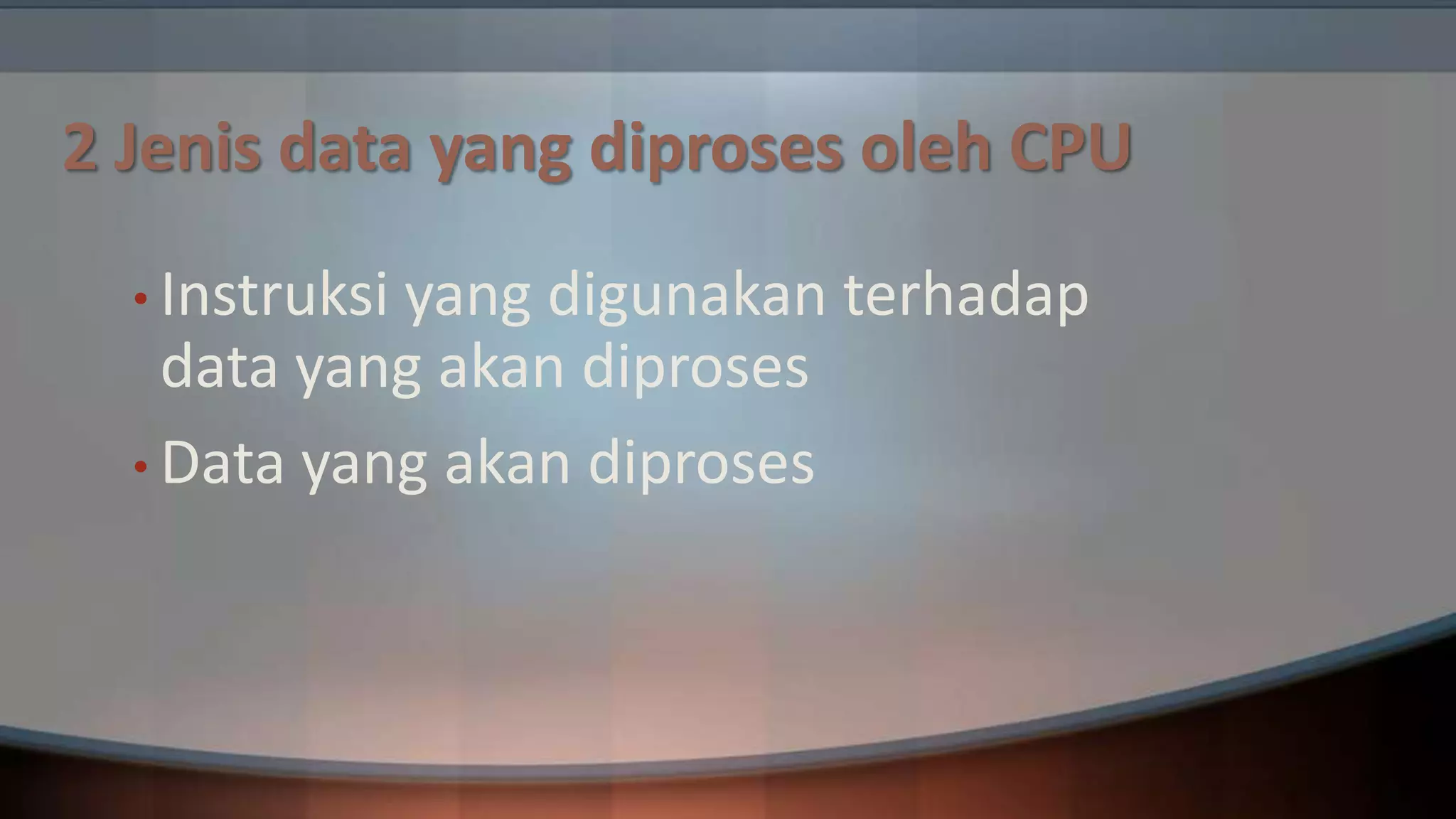

- 33. 2 Jenis datayang diproses oleh CPU • Instruksi yang digunakan terhadap data yang akan diproses • Data yang akan diproses

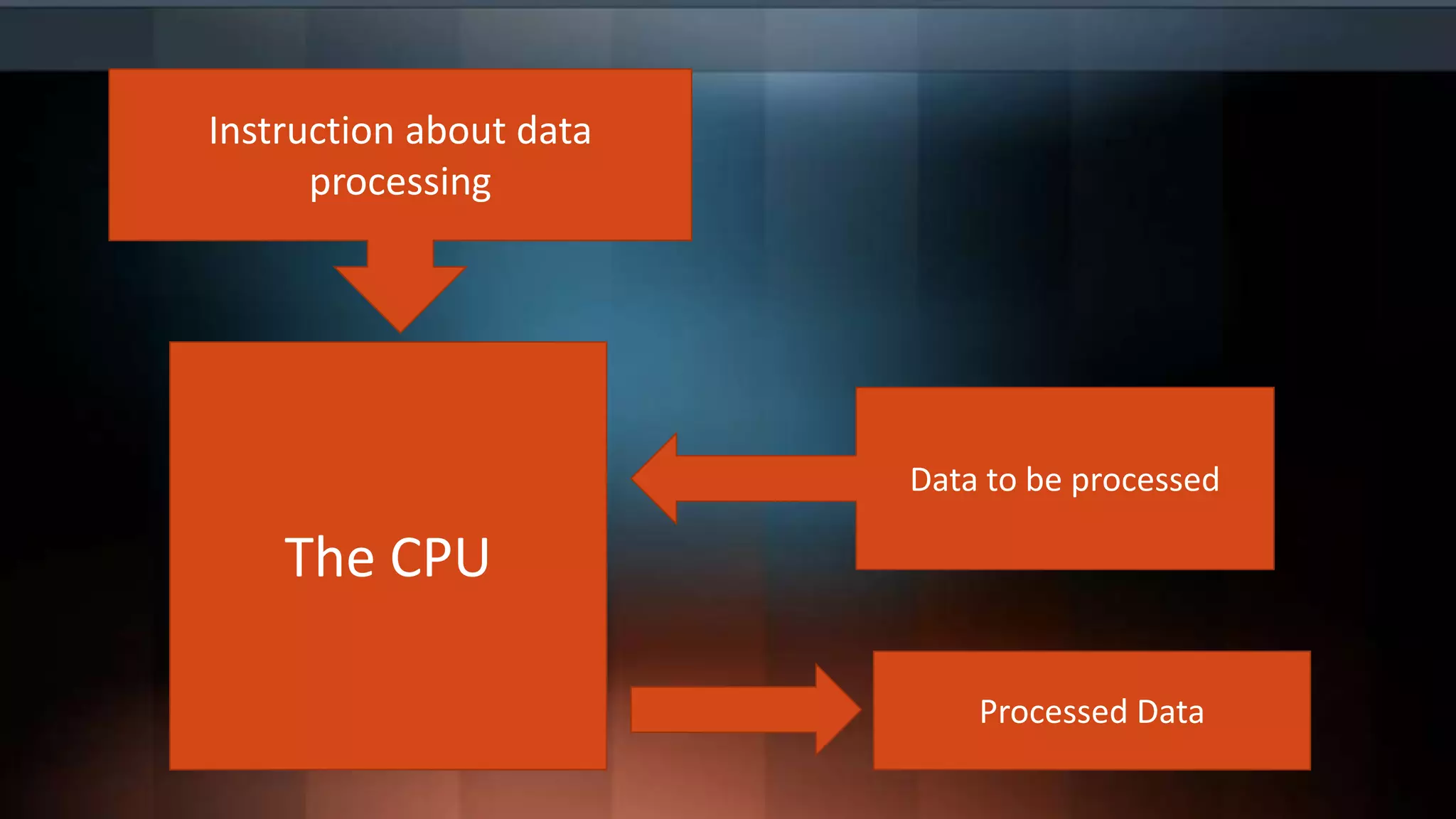

- 34. Instruction about data processing Datato be processed The CPU Processed Data
- 35. Unit kontrol (Controlunit) • Adalah komponen dari prosesor yang mengarahkan dan mengoordinasikan hampir seluruh operasi pada komputer.

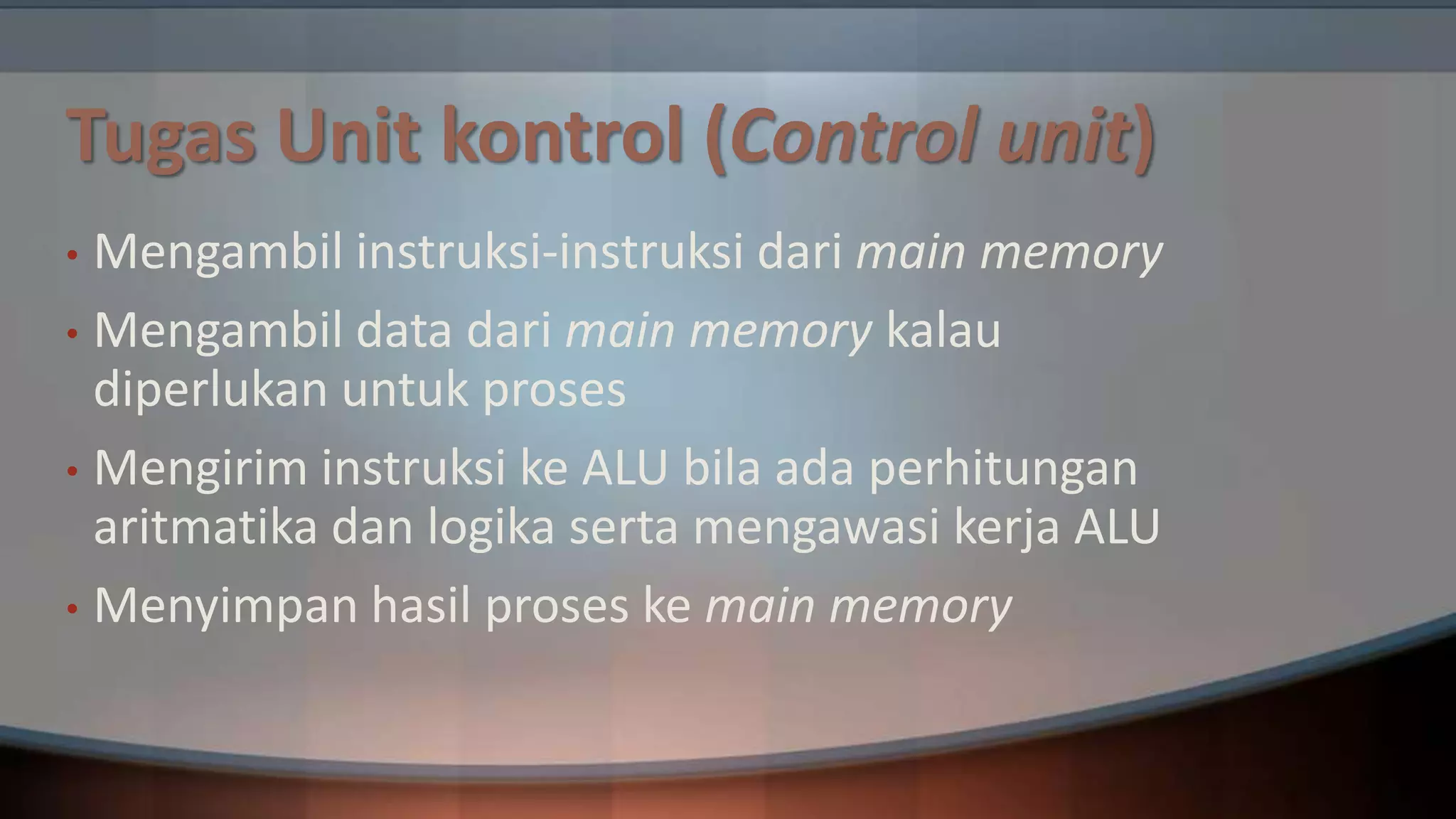

- 36. Tugas Unit kontrol(Control unit) Mengambil instruksi-instruksi dari main memory • Mengambil data dari main memory kalau diperlukan untuk proses • Mengirim instruksi ke ALU bila ada perhitungan aritmatika dan logika serta mengawasi kerja ALU • Menyimpan hasil proses ke main memory •

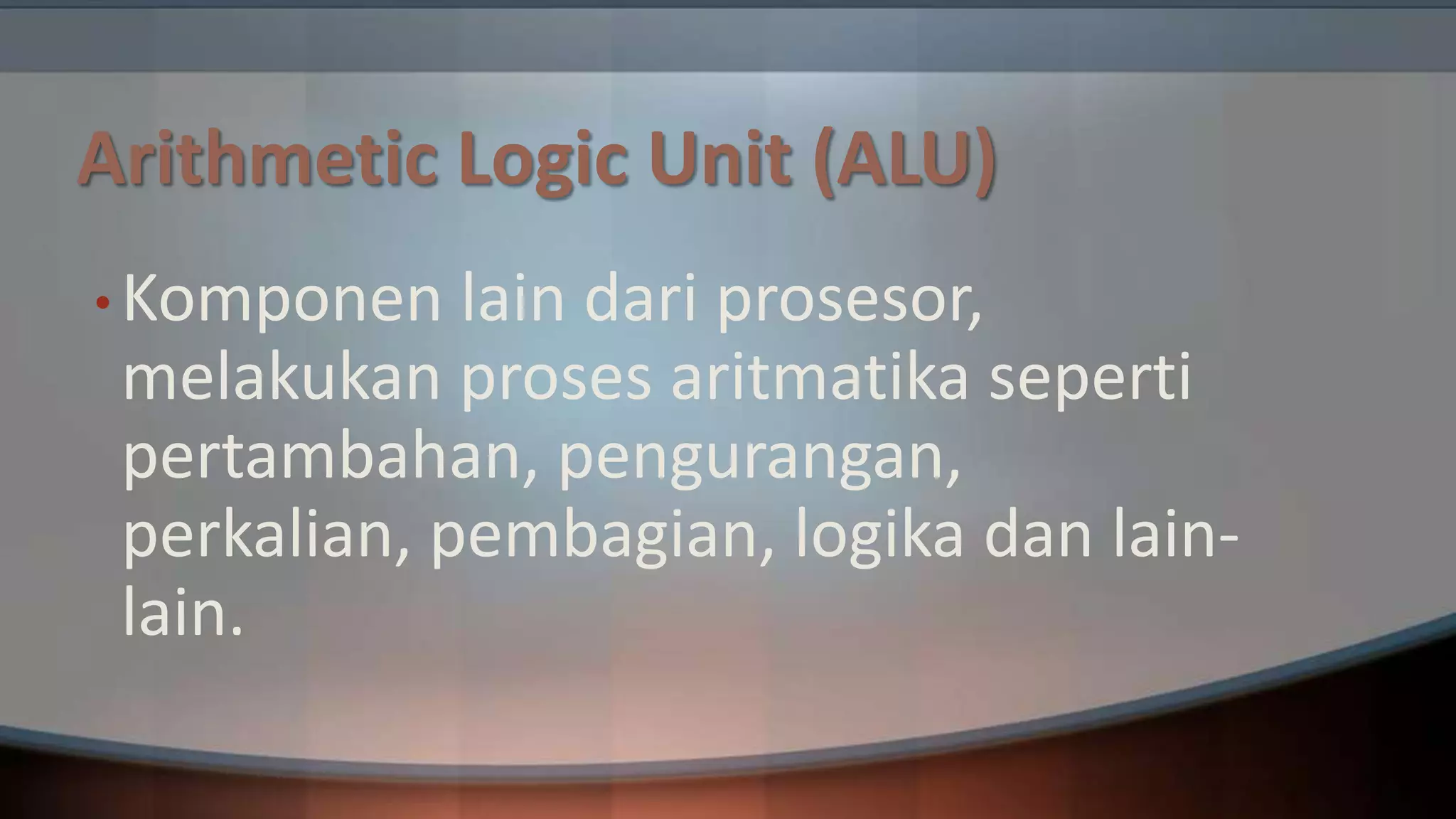

- 37. Arithmetic Logic Unit(ALU) • Komponen lain dari prosesor, melakukan proses aritmatika seperti pertambahan, pengurangan, perkalian, pembagian, logika dan lainlain.

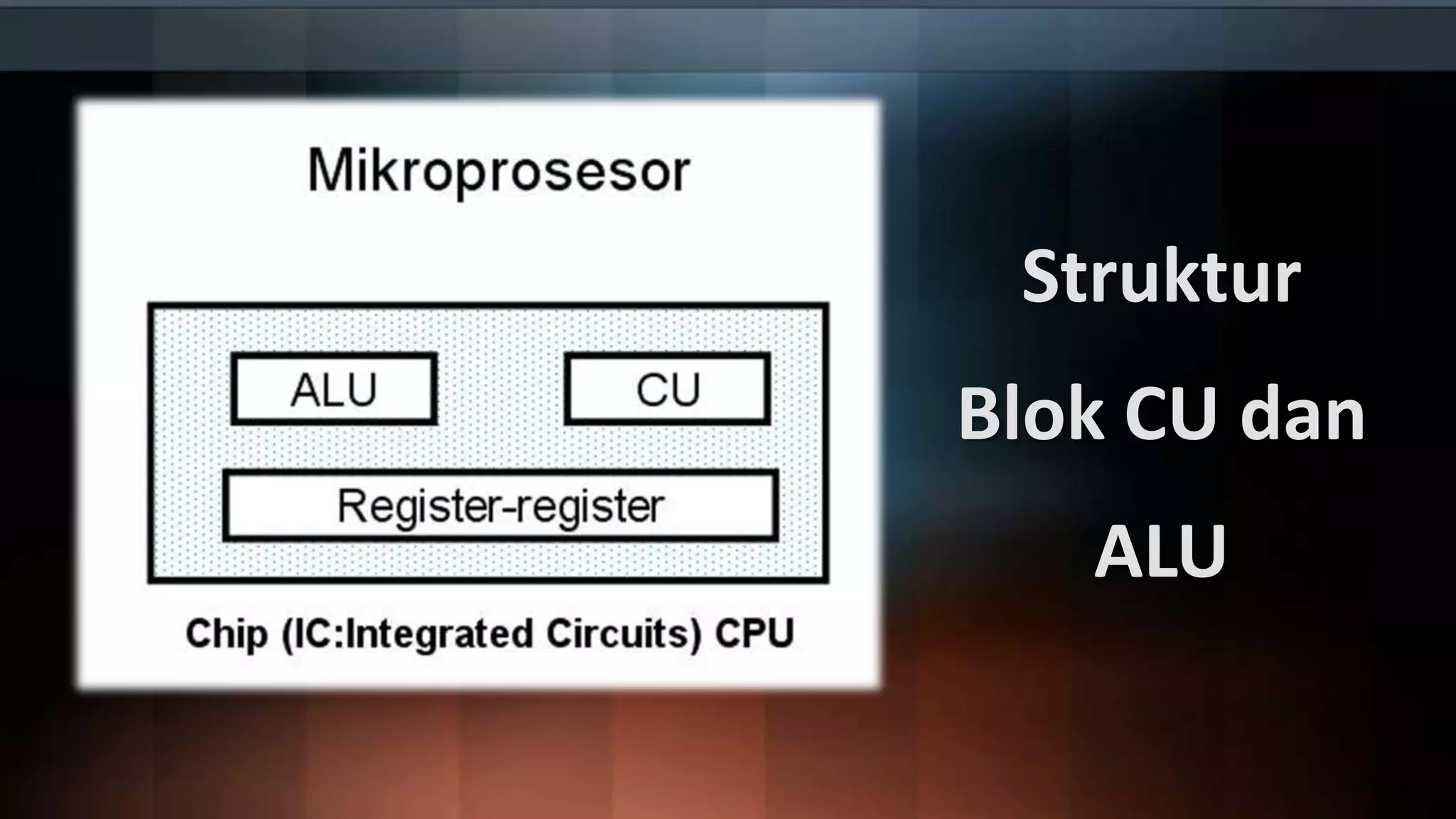

- 38.

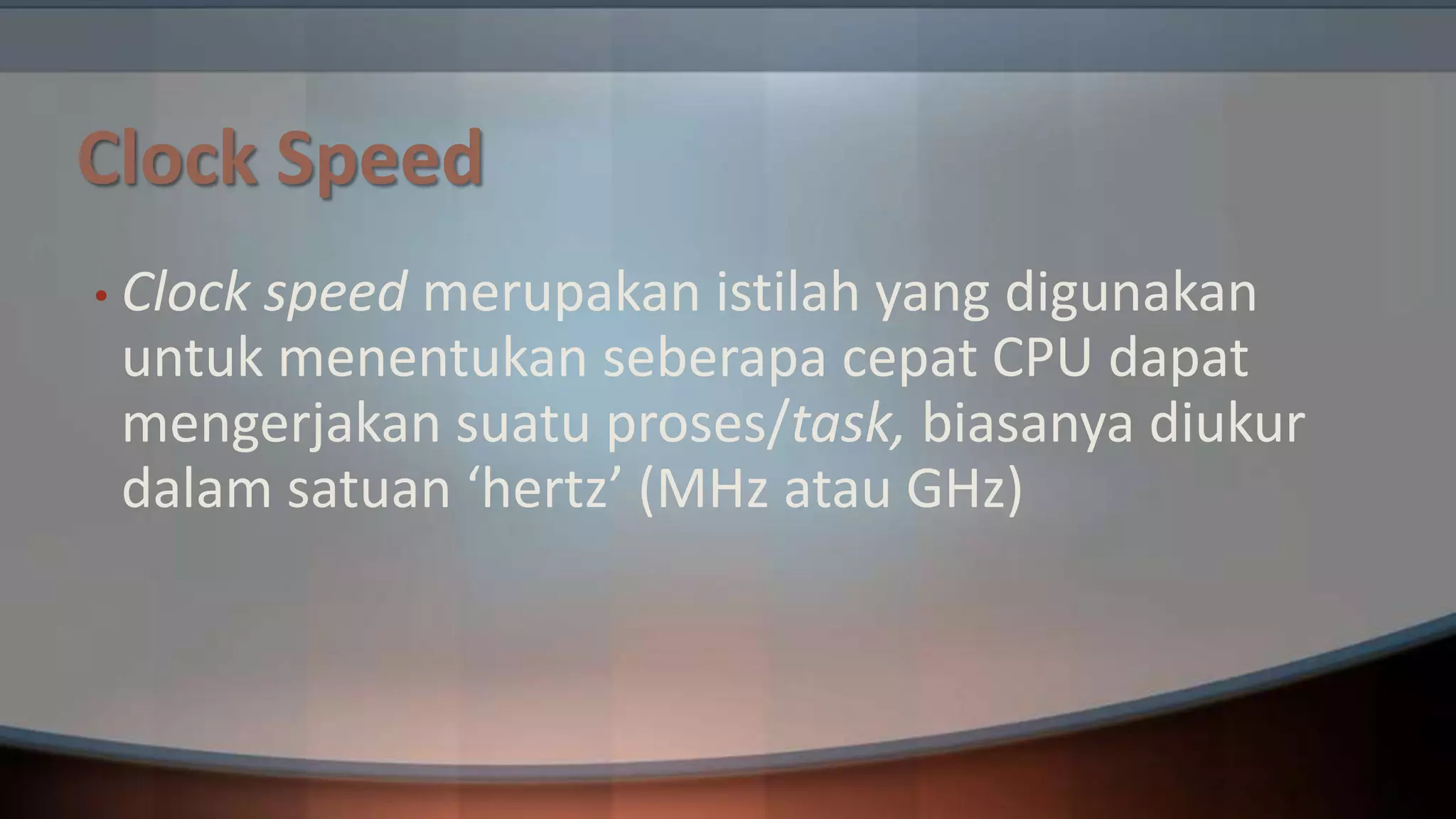

- 39. Clock Speed • Clock speedmerupakan istilah yang digunakan untuk menentukan seberapa cepat CPU dapat mengerjakan suatu proses/task, biasanya diukur dalam satuan ‘hertz’ (MHz atau GHz)

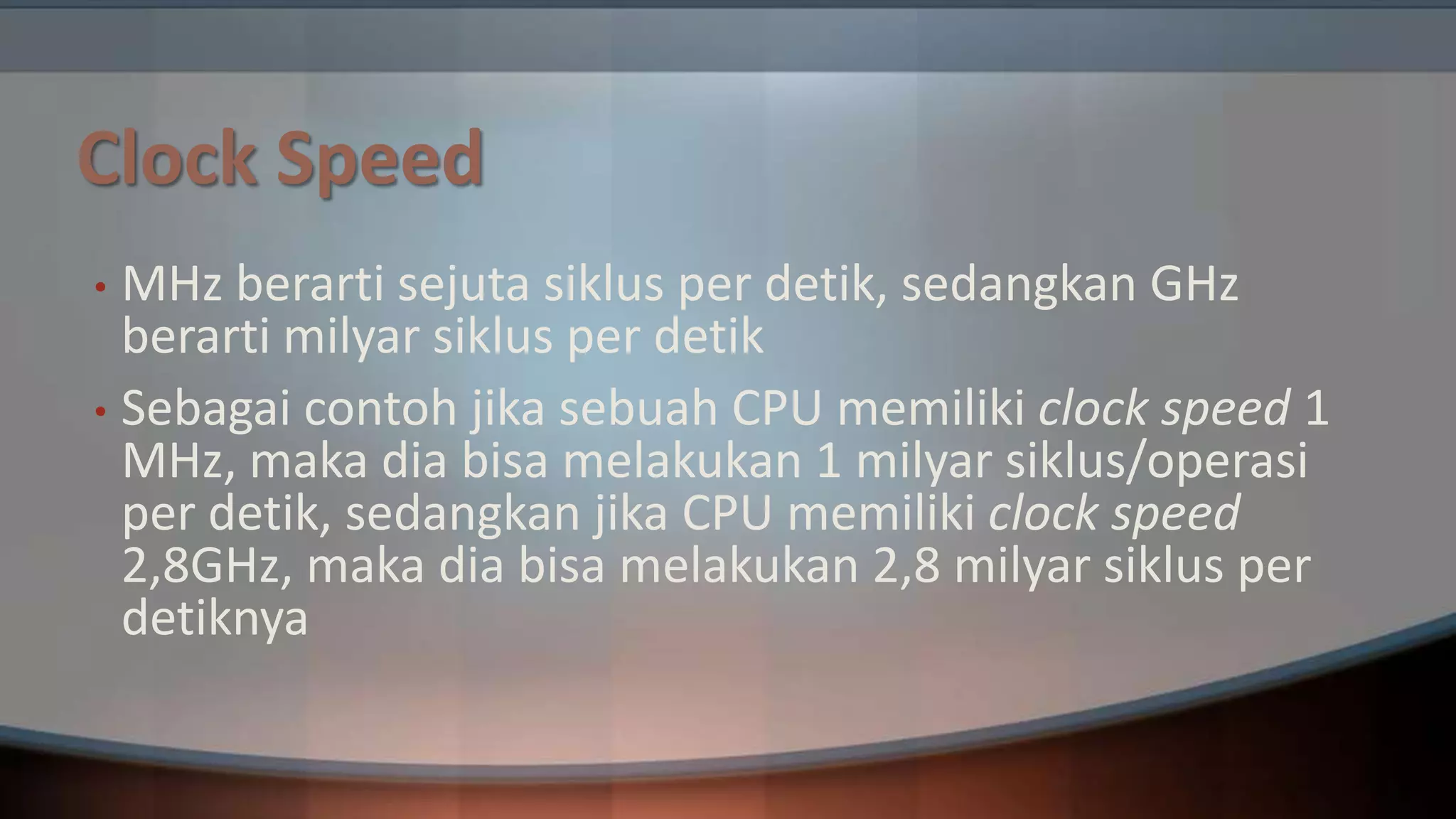

- 40. Clock Speed MHz berartisejuta siklus per detik, sedangkan GHz berarti milyar siklus per detik • Sebagai contoh jika sebuah CPU memiliki clock speed 1 MHz, maka dia bisa melakukan 1 milyar siklus/operasi per detik, sedangkan jika CPU memiliki clock speed 2,8GHz, maka dia bisa melakukan 2,8 milyar siklus per detiknya •

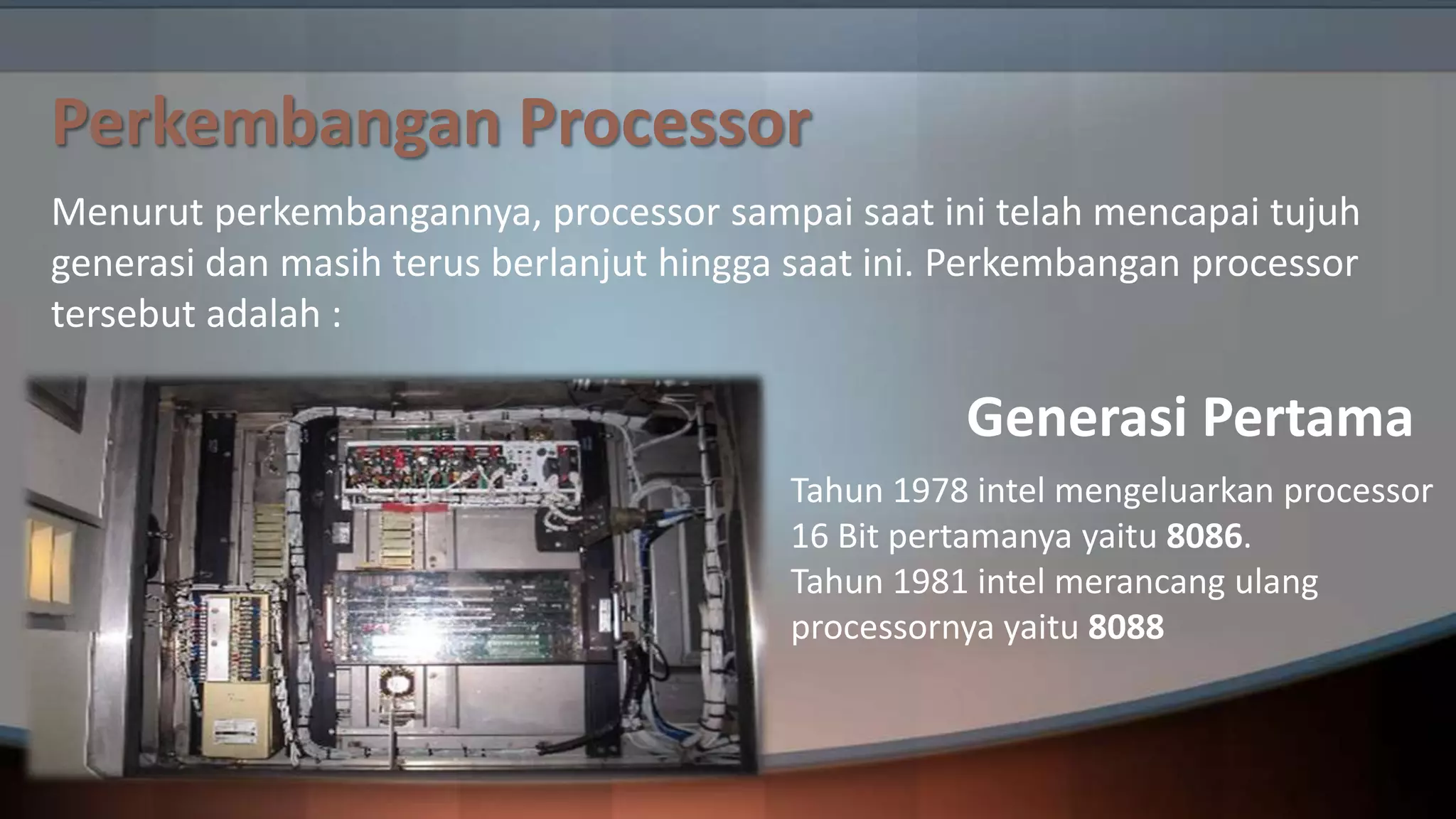

- 41. Perkembangan Processor Menurut perkembangannya,processor sampai saat ini telah mencapai tujuh generasi dan masih terus berlanjut hingga saat ini. Perkembangan processor tersebut adalah : Generasi Pertama Tahun 1978 intel mengeluarkan processor 16 Bit pertamanya yaitu 8086. Tahun 1981 intel merancang ulang processornya yaitu 8088

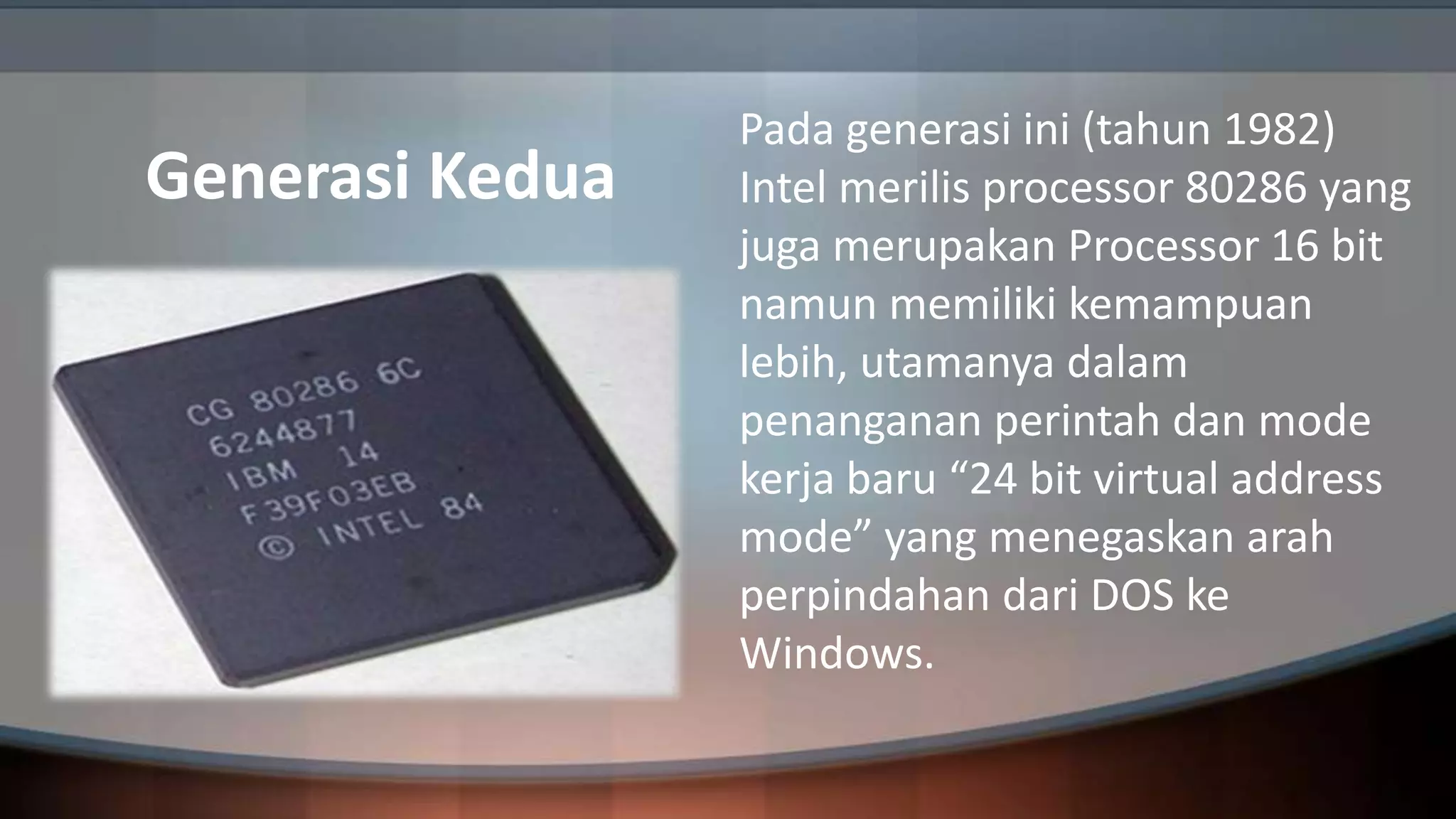

- 42. Generasi Kedua Pada generasiini (tahun 1982) Intel merilis processor 80286 yang juga merupakan Processor 16 bit namun memiliki kemampuan lebih, utamanya dalam penanganan perintah dan mode kerja baru “24 bit virtual address mode” yang menegaskan arah perpindahan dari DOS ke Windows.

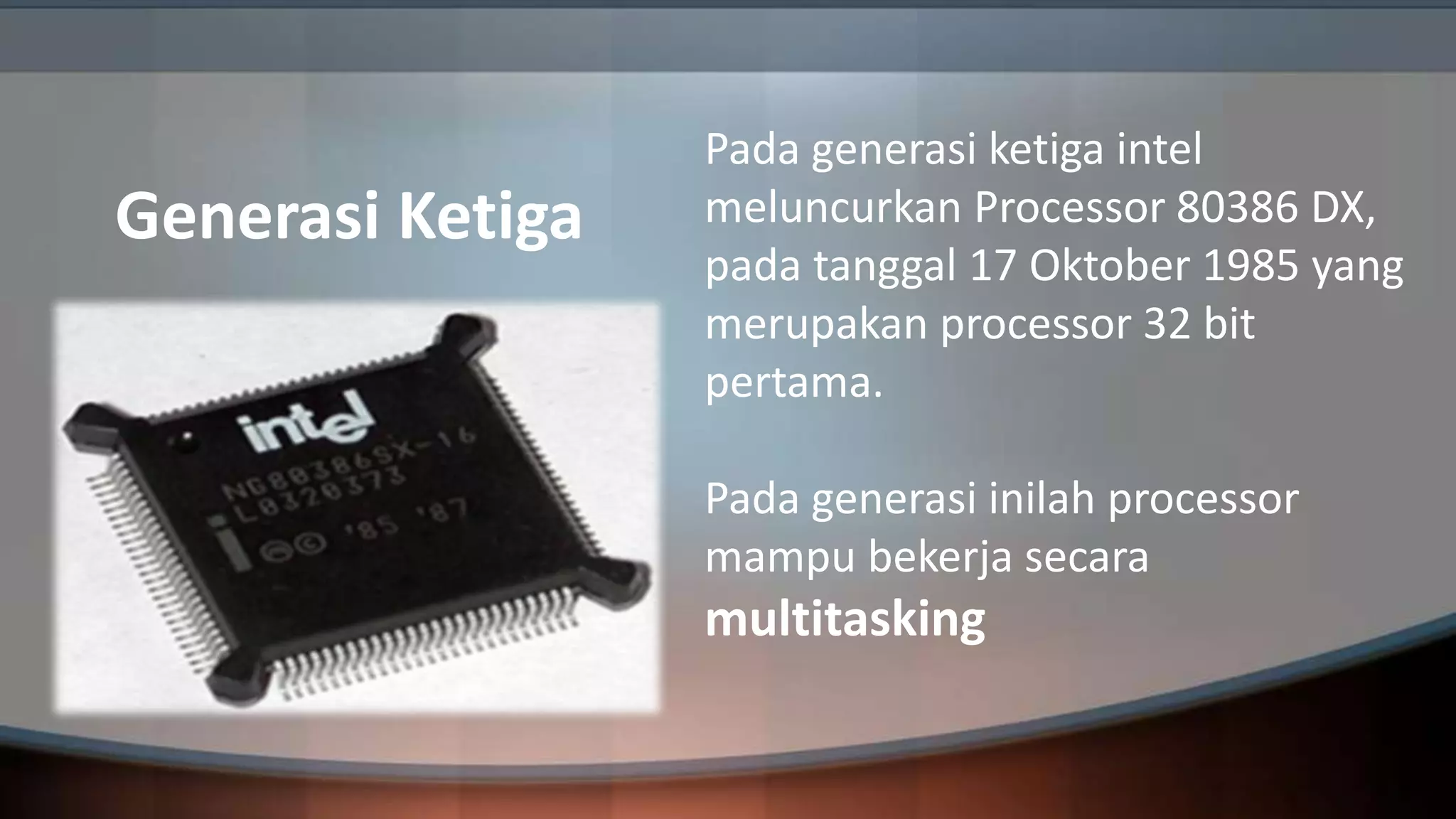

- 43. Generasi Ketiga Pada generasiketiga intel meluncurkan Processor 80386 DX, pada tanggal 17 Oktober 1985 yang merupakan processor 32 bit pertama. Pada generasi inilah processor mampu bekerja secara multitasking

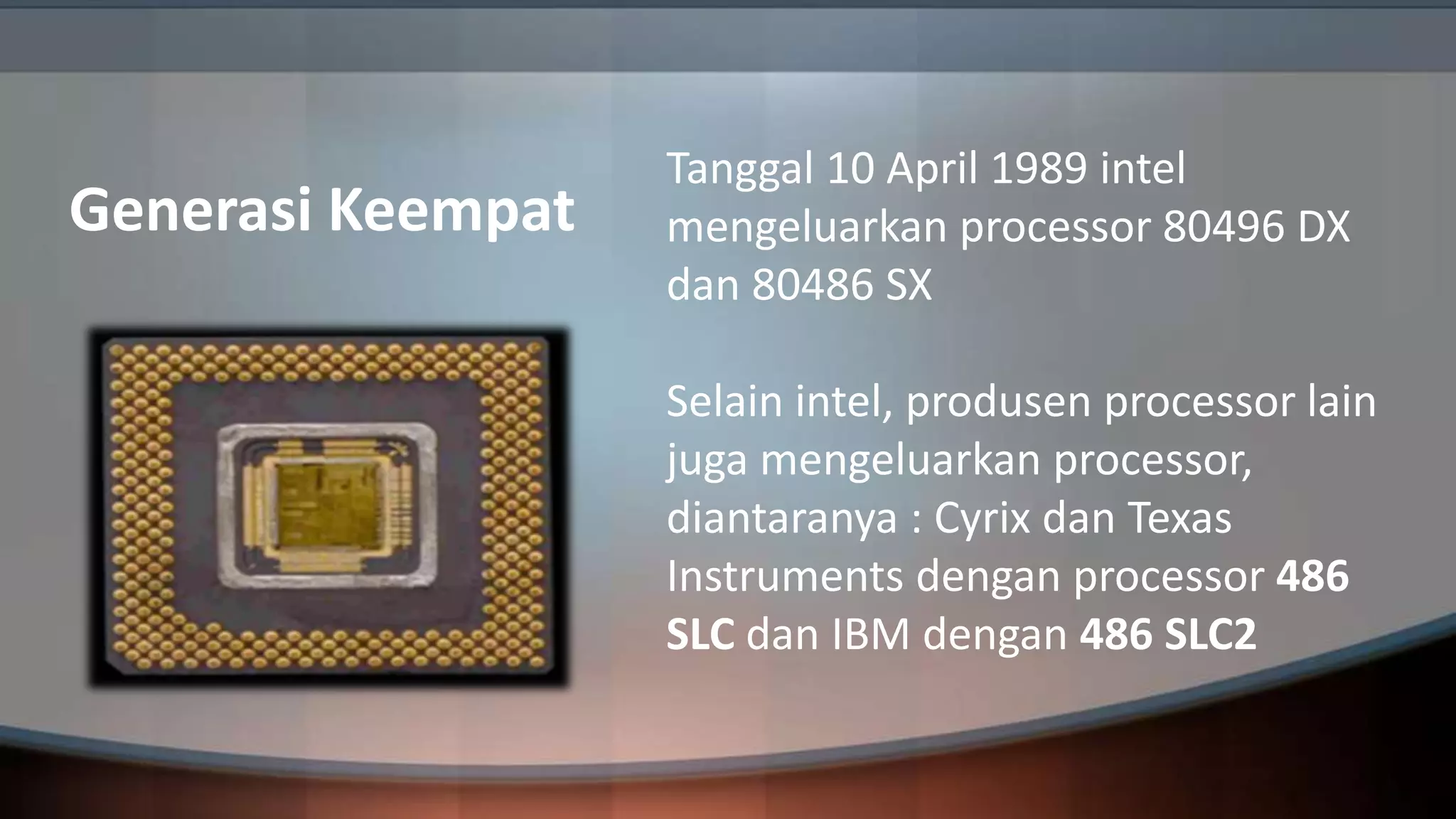

- 44. Generasi Keempat Tanggal 10April 1989 intel mengeluarkan processor 80496 DX dan 80486 SX Selain intel, produsen processor lain juga mengeluarkan processor, diantaranya : Cyrix dan Texas Instruments dengan processor 486 SLC dan IBM dengan 486 SLC2

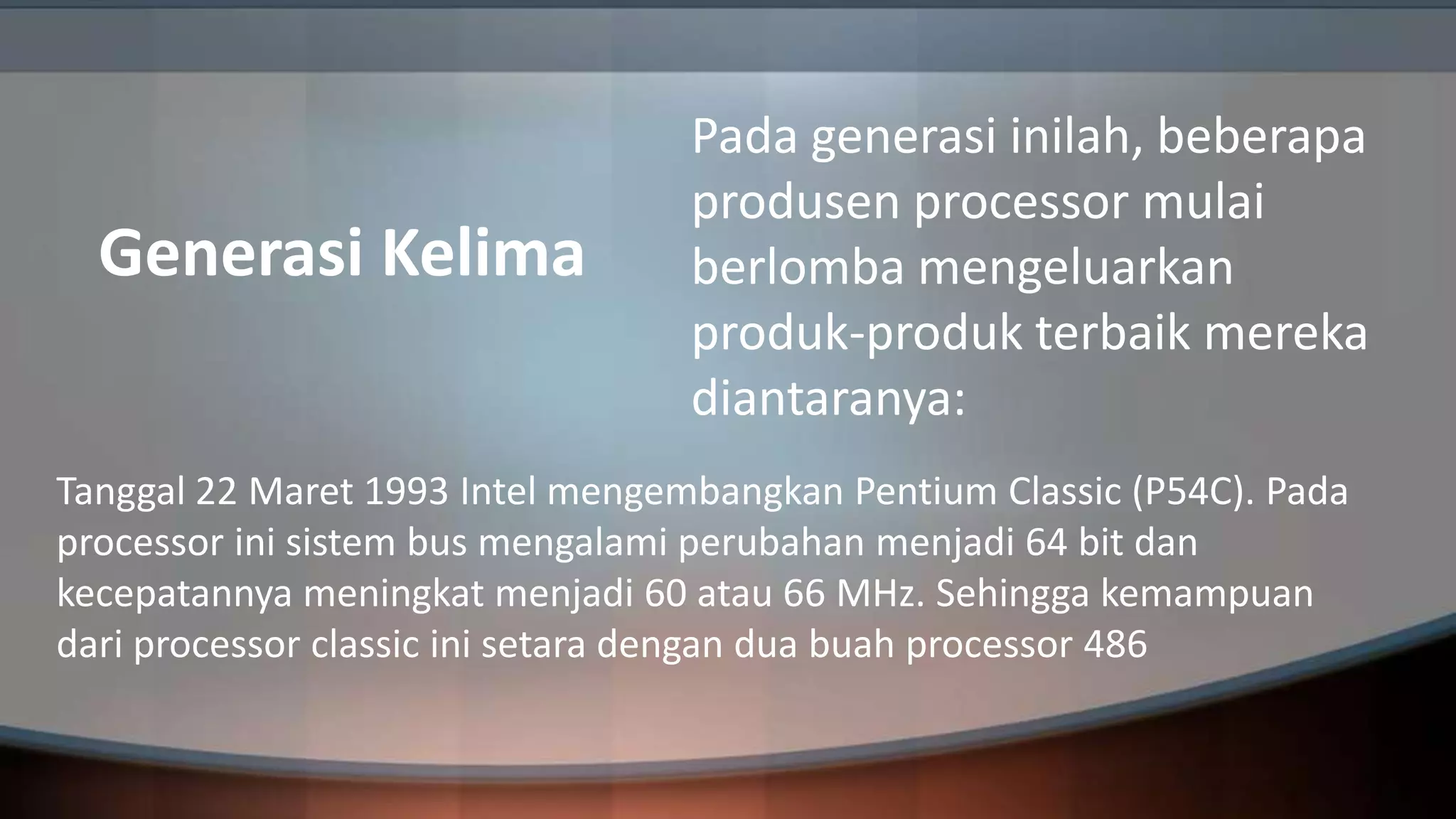

- 45. Generasi Kelima Pada generasiinilah, beberapa produsen processor mulai berlomba mengeluarkan produk-produk terbaik mereka diantaranya: Tanggal 22 Maret 1993 Intel mengembangkan Pentium Classic (P54C). Pada processor ini sistem bus mengalami perubahan menjadi 64 bit dan kecepatannya meningkat menjadi 60 atau 66 MHz. Sehingga kemampuan dari processor classic ini setara dengan dua buah processor 486

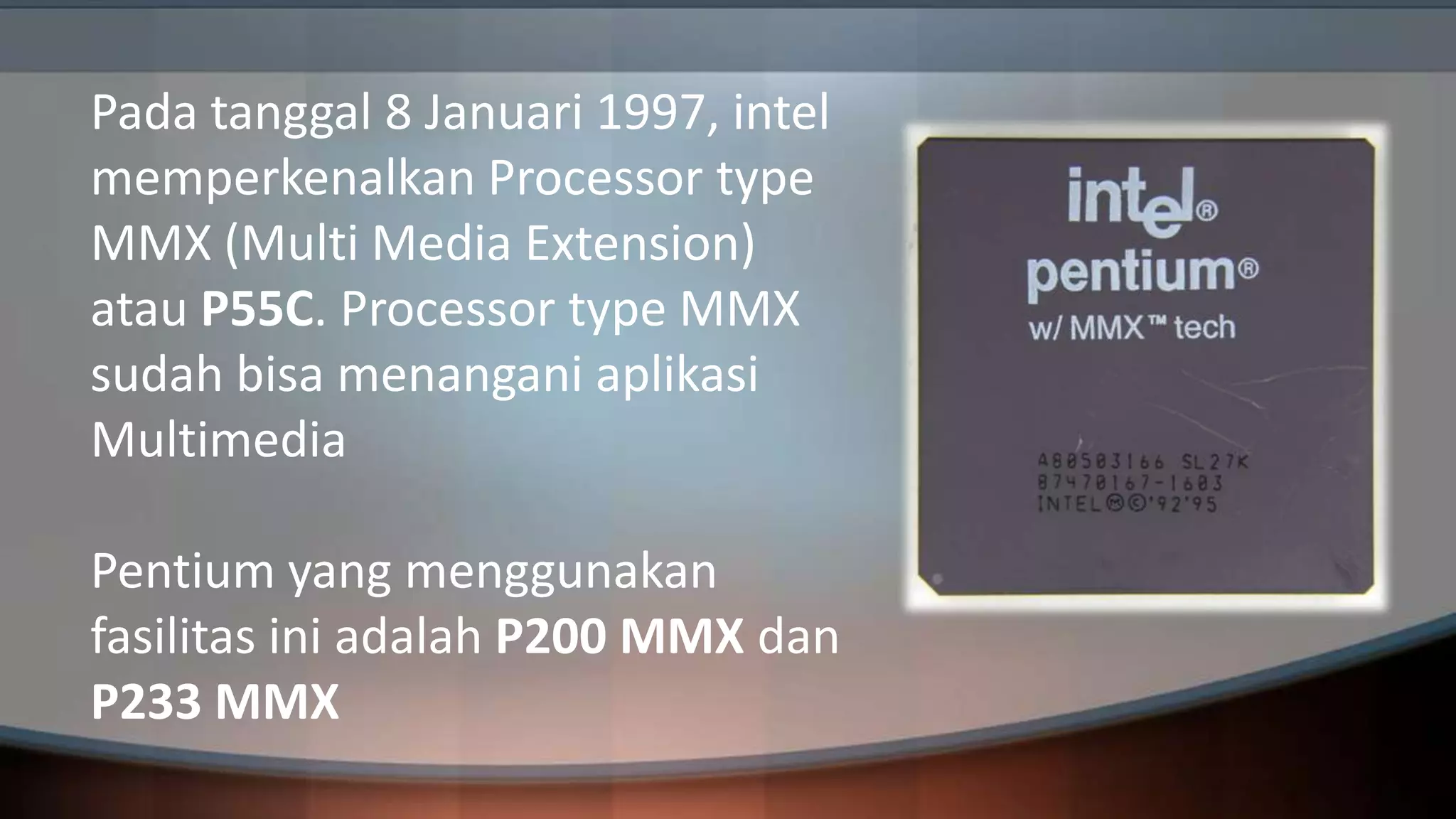

- 46. Pada tanggal 8Januari 1997, intel memperkenalkan Processor type MMX (Multi Media Extension) atau P55C. Processor type MMX sudah bisa menangani aplikasi Multimedia Pentium yang menggunakan fasilitas ini adalah P200 MMX dan P233 MMX

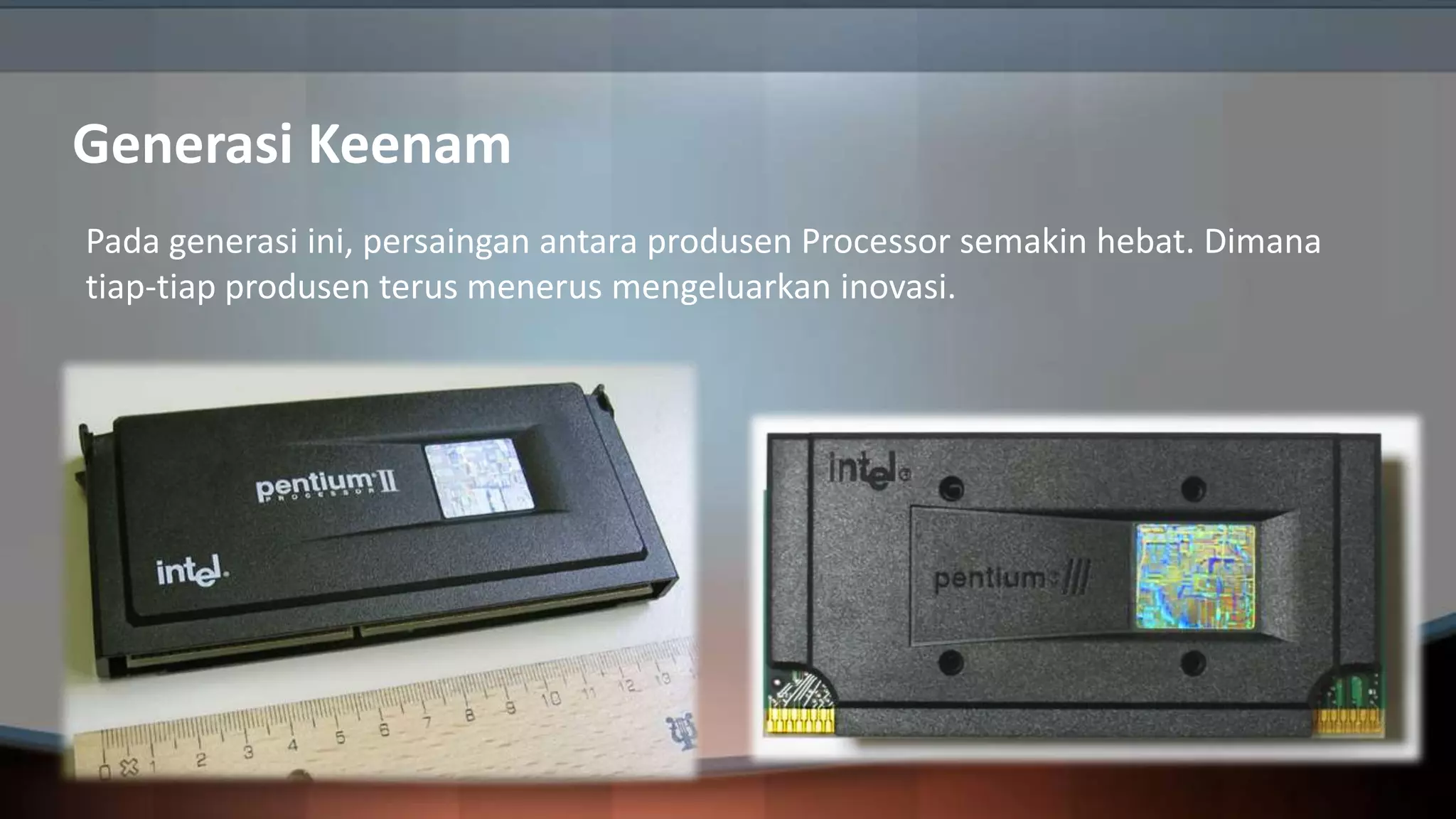

- 47. Generasi Keenam Pada generasiini, persaingan antara produsen Processor semakin hebat. Dimana tiap-tiap produsen terus menerus mengeluarkan inovasi.

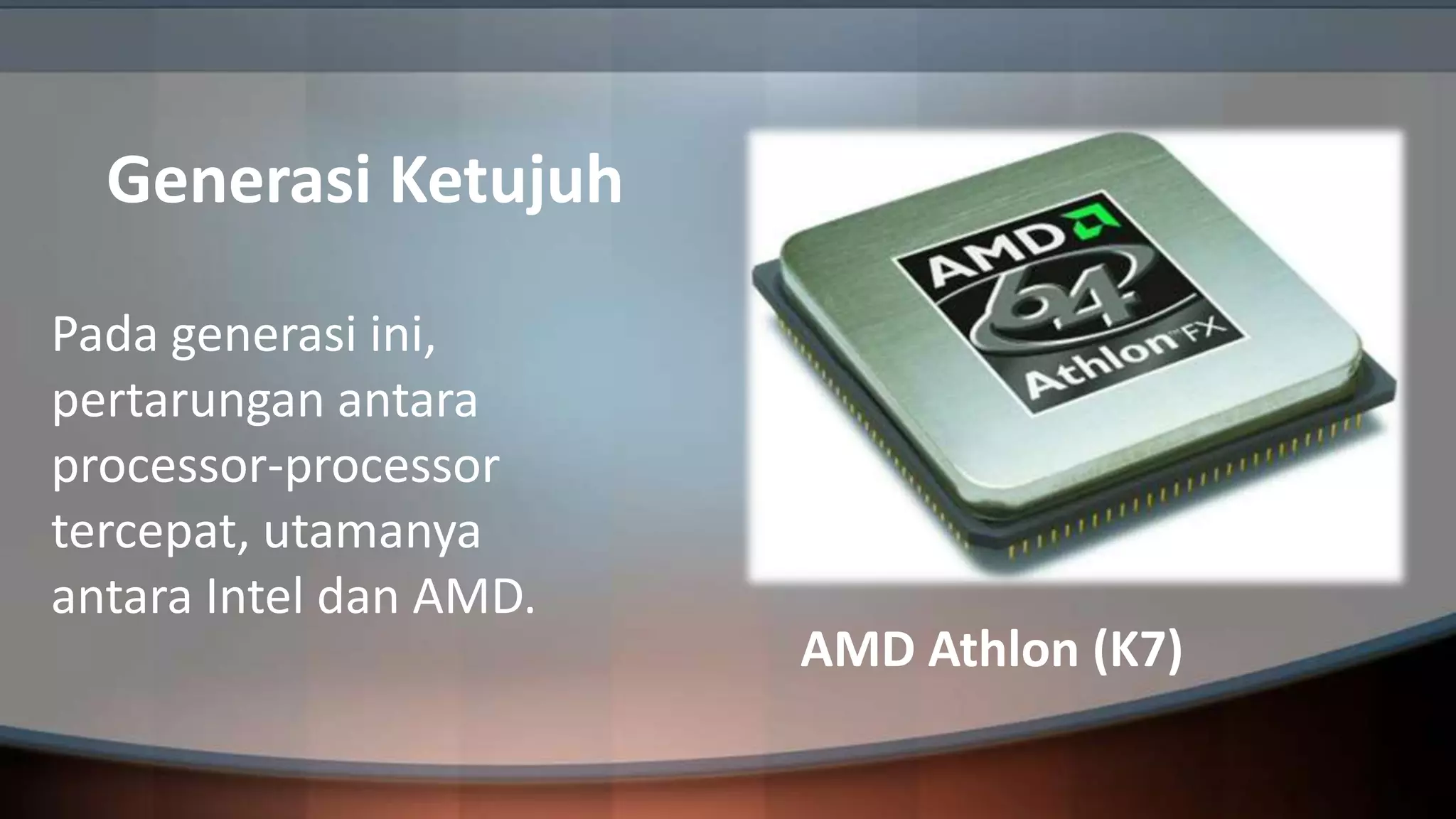

- 48. Generasi Ketujuh Pada generasiini, pertarungan antara processor-processor tercepat, utamanya antara Intel dan AMD. AMD Athlon (K7)

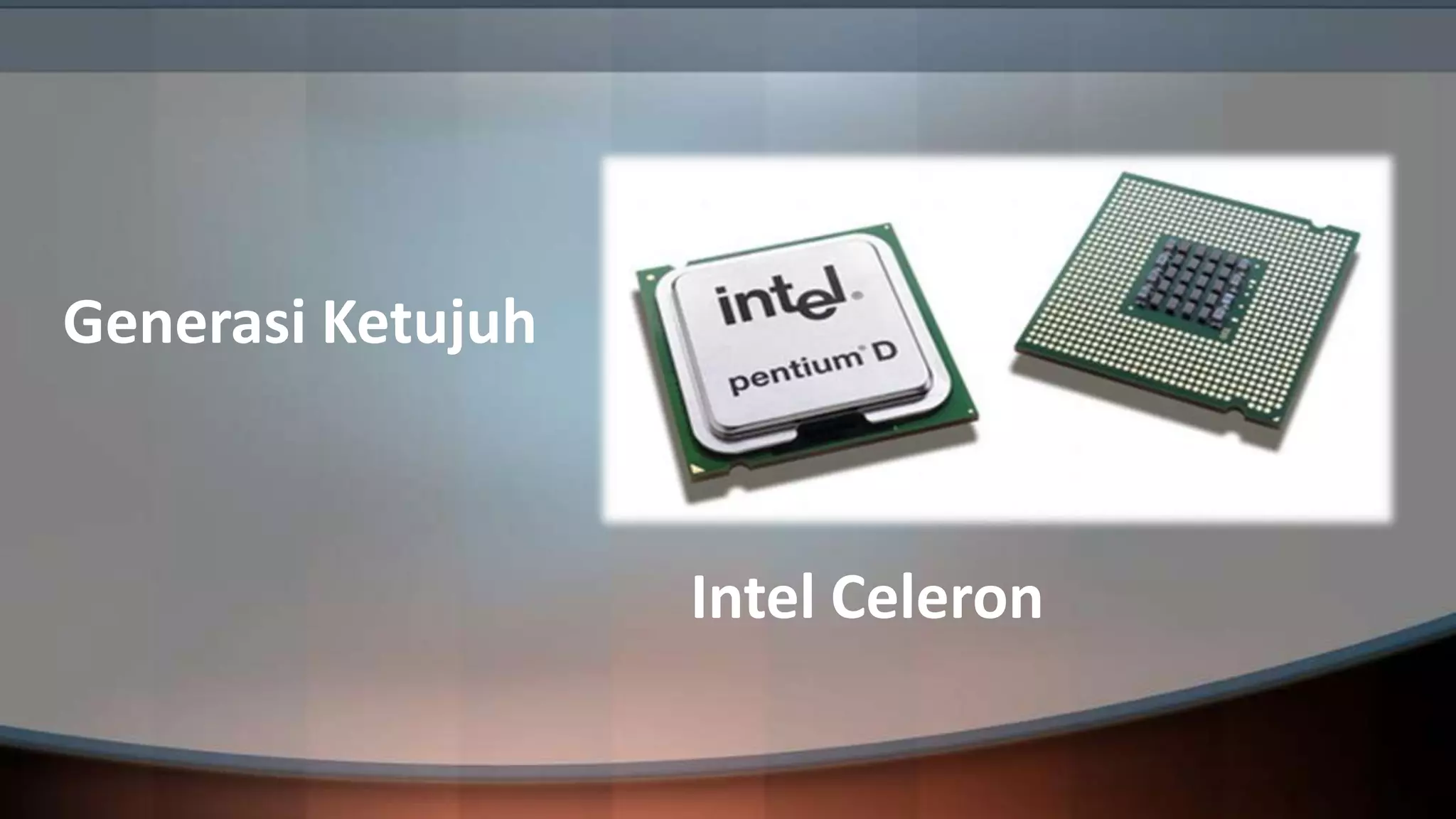

- 49.

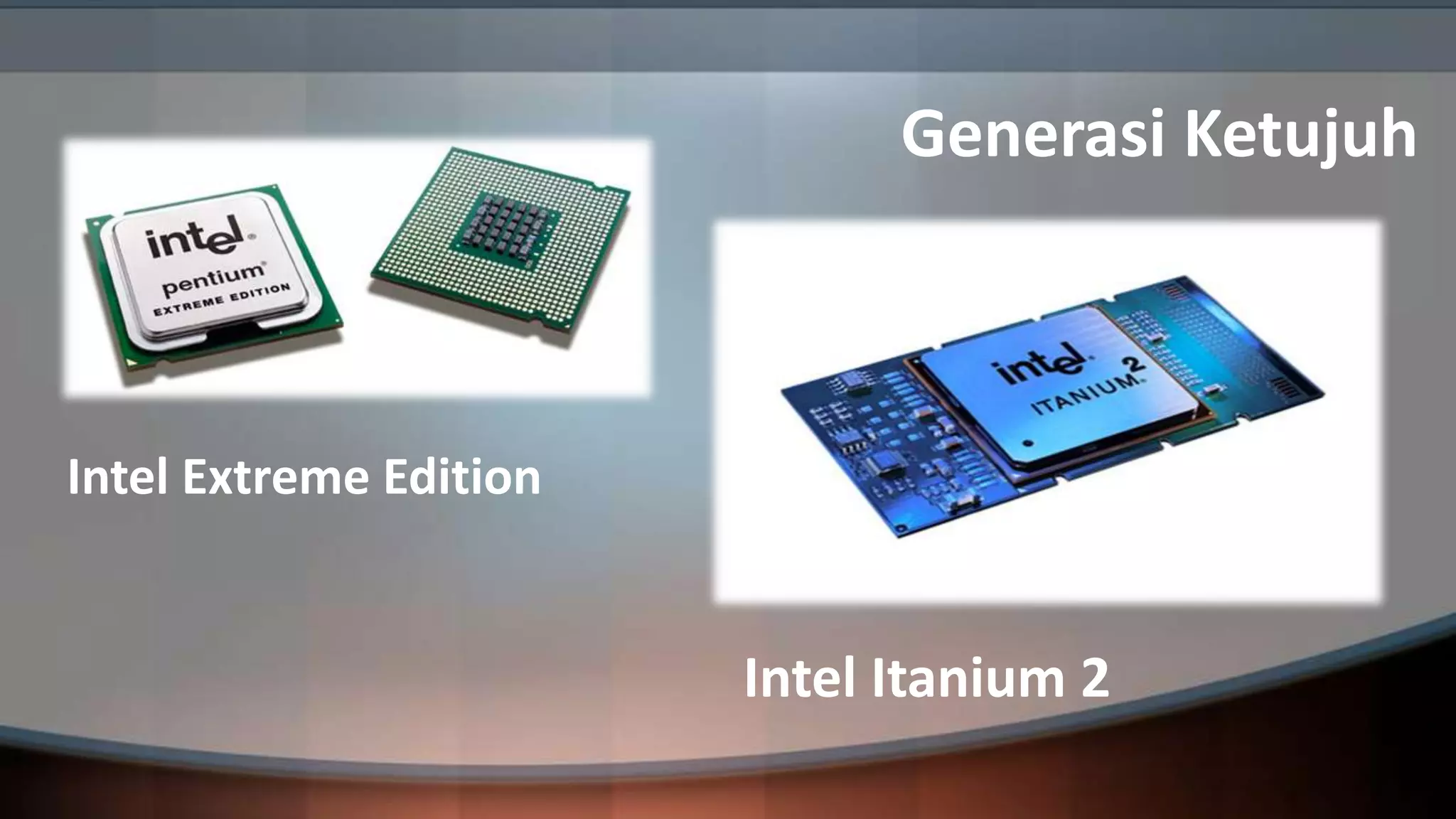

- 50. Generasi Ketujuh Intel ExtremeEdition Intel Itanium 2
- 51. Generasi Ketujuh • Intel CoreDuo • Intel Core 2 Duo • Intel Core 2 Quad
- 52. Intel Core i3,i5, i7

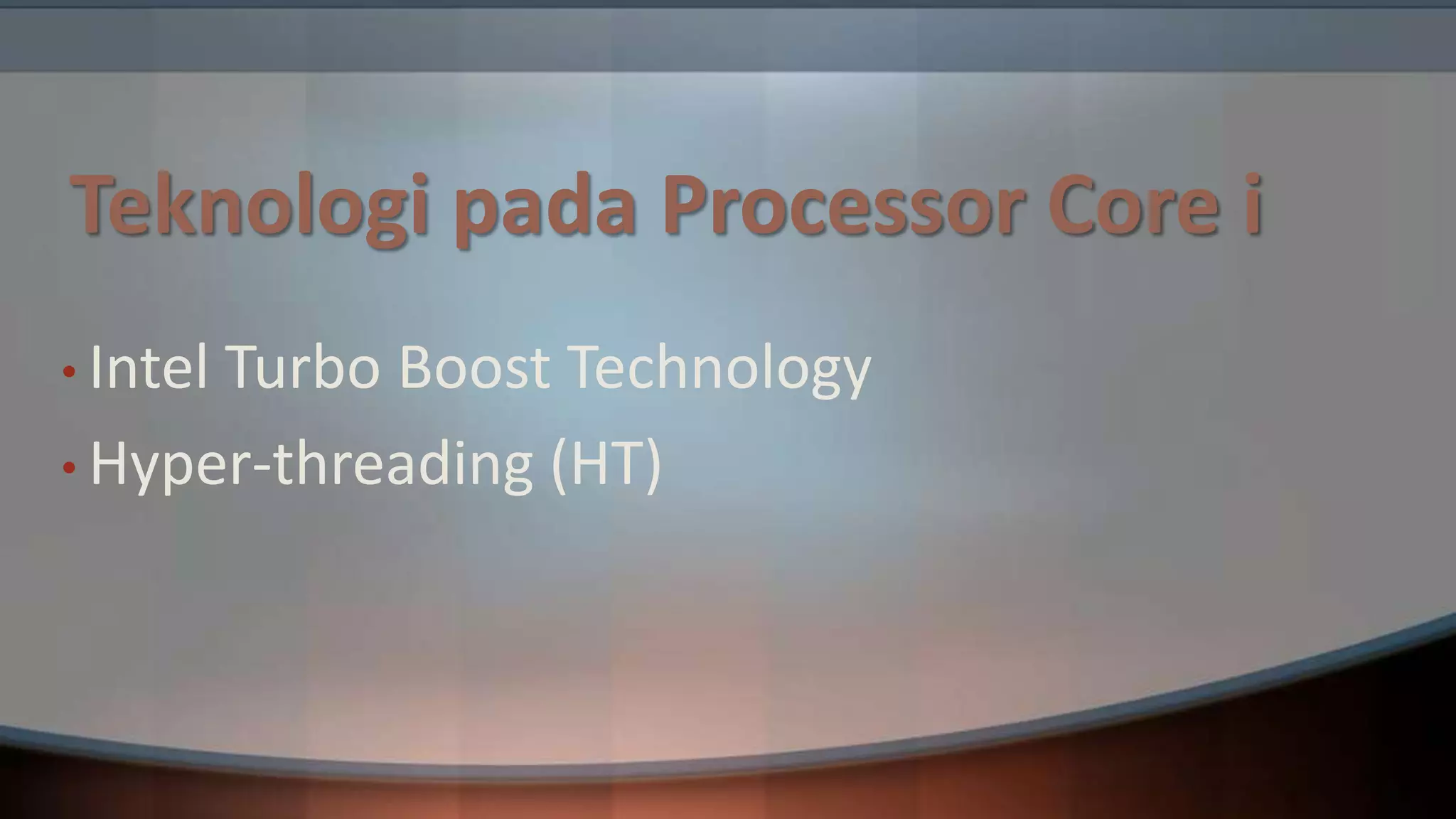

- 53. Teknologi pada ProcessorCore i • Intel Turbo Boost Technology • Hyper-threading (HT)

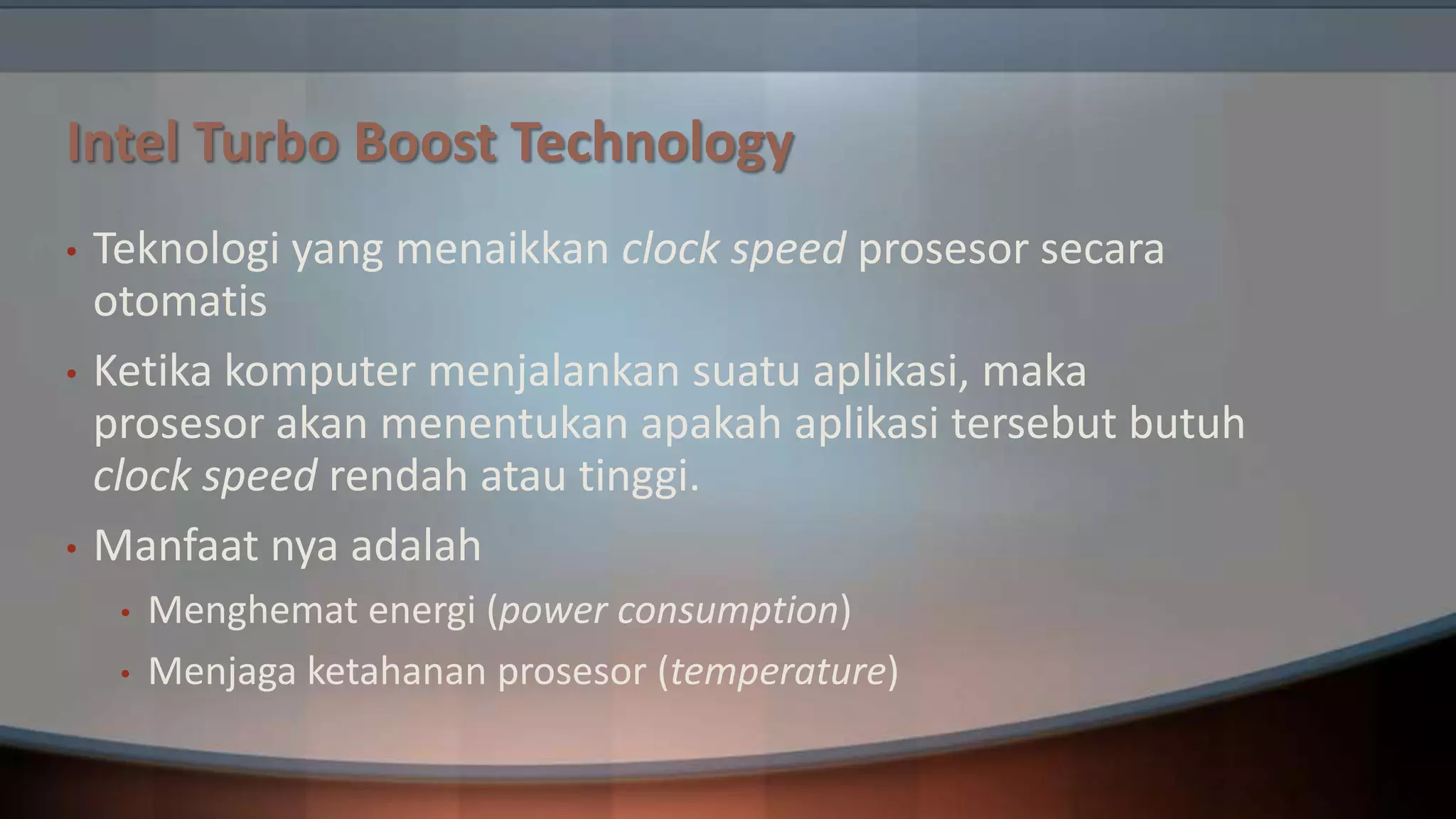

- 54. Intel Turbo BoostTechnology • • • Teknologi yang menaikkan clock speed prosesor secara otomatis Ketika komputer menjalankan suatu aplikasi, maka prosesor akan menentukan apakah aplikasi tersebut butuh clock speed rendah atau tinggi. Manfaat nya adalah • • Menghemat energi (power consumption) Menjaga ketahanan prosesor (temperature)

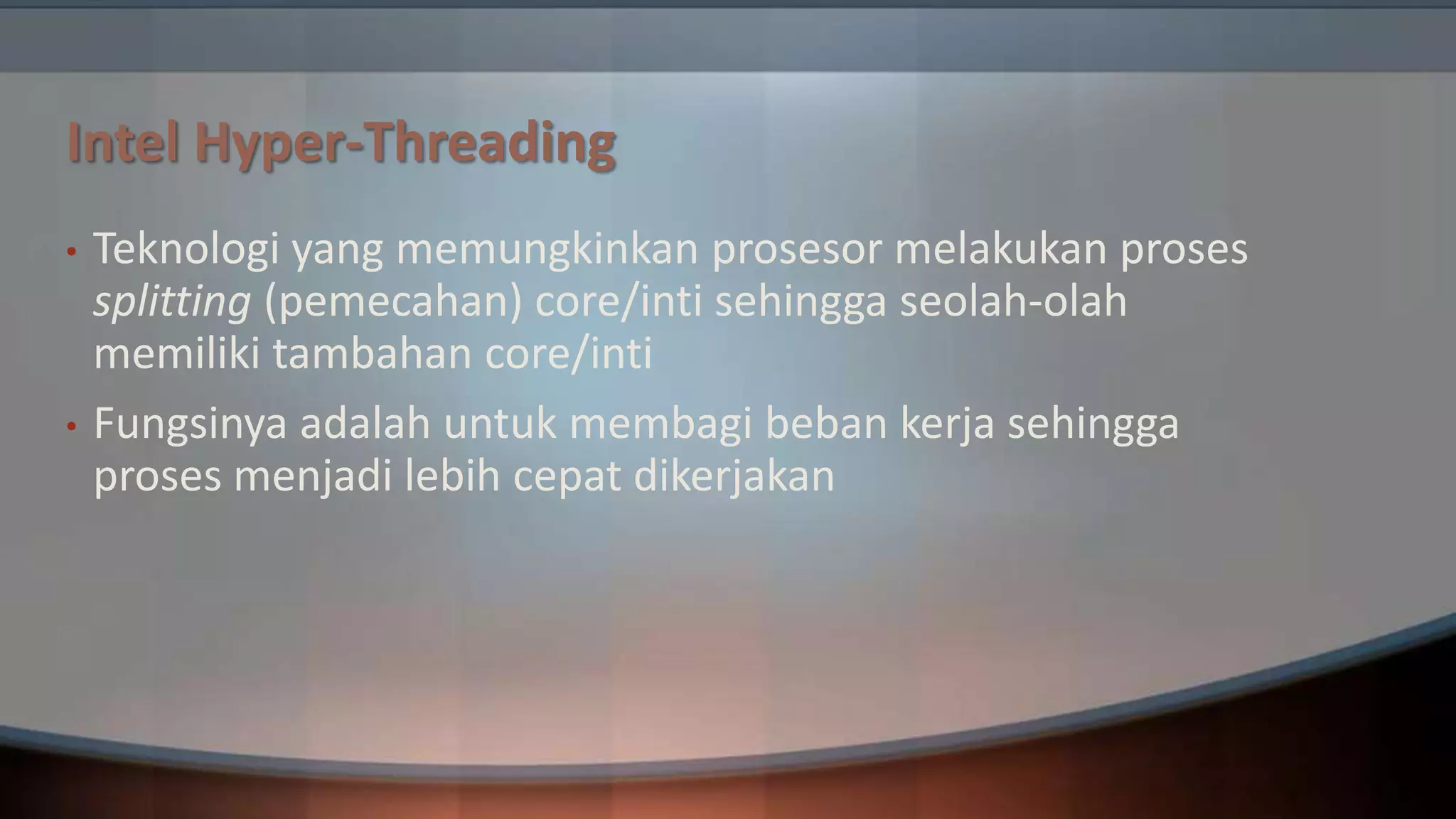

- 55. Intel Hyper-Threading • • Teknologi yangmemungkinkan prosesor melakukan proses splitting (pemecahan) core/inti sehingga seolah-olah memiliki tambahan core/inti Fungsinya adalah untuk membagi beban kerja sehingga proses menjadi lebih cepat dikerjakan

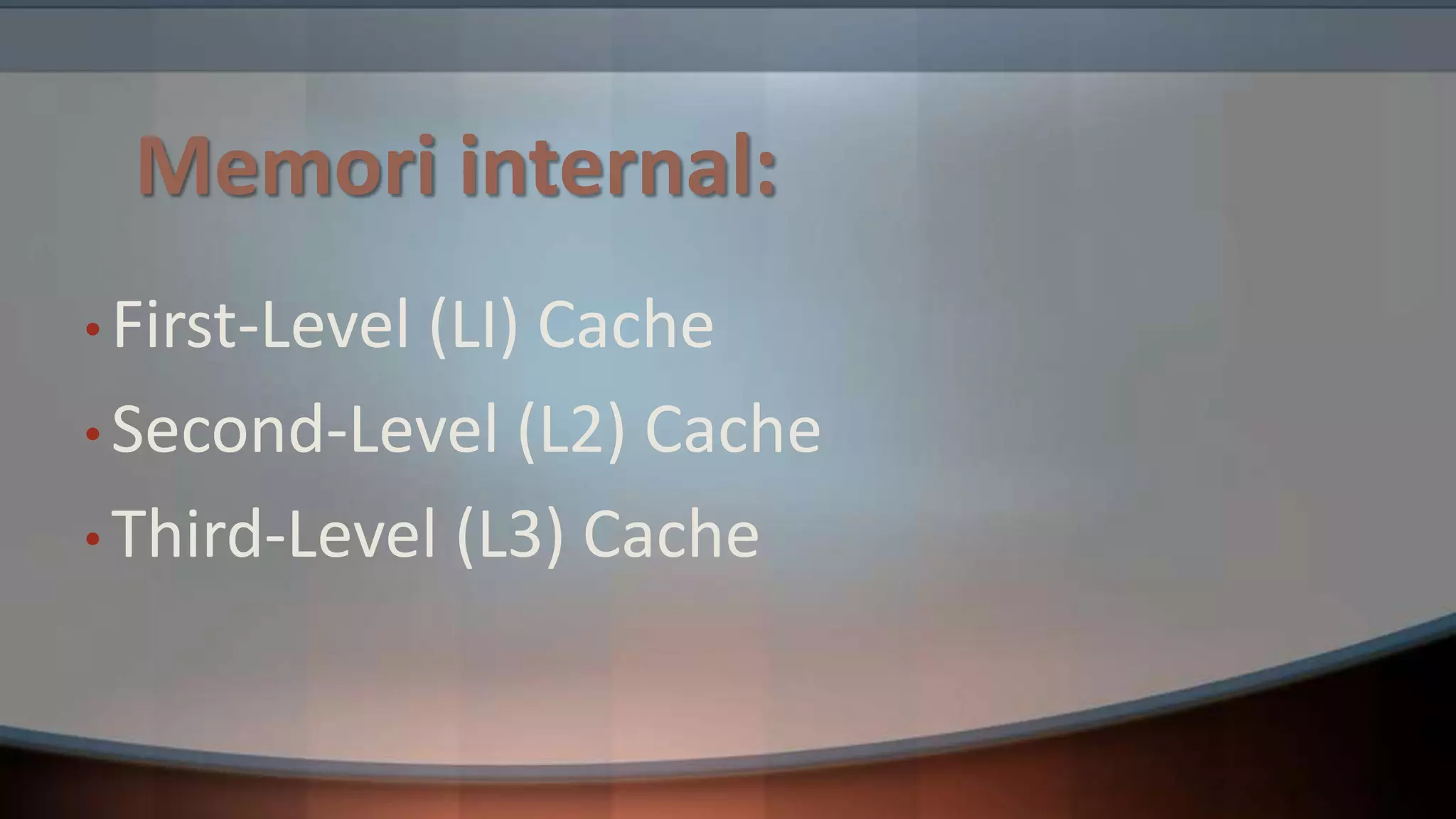

- 56. Memori internal: • First-Level (LI)Cache • Second-Level (L2) Cache • Third-Level (L3) Cache

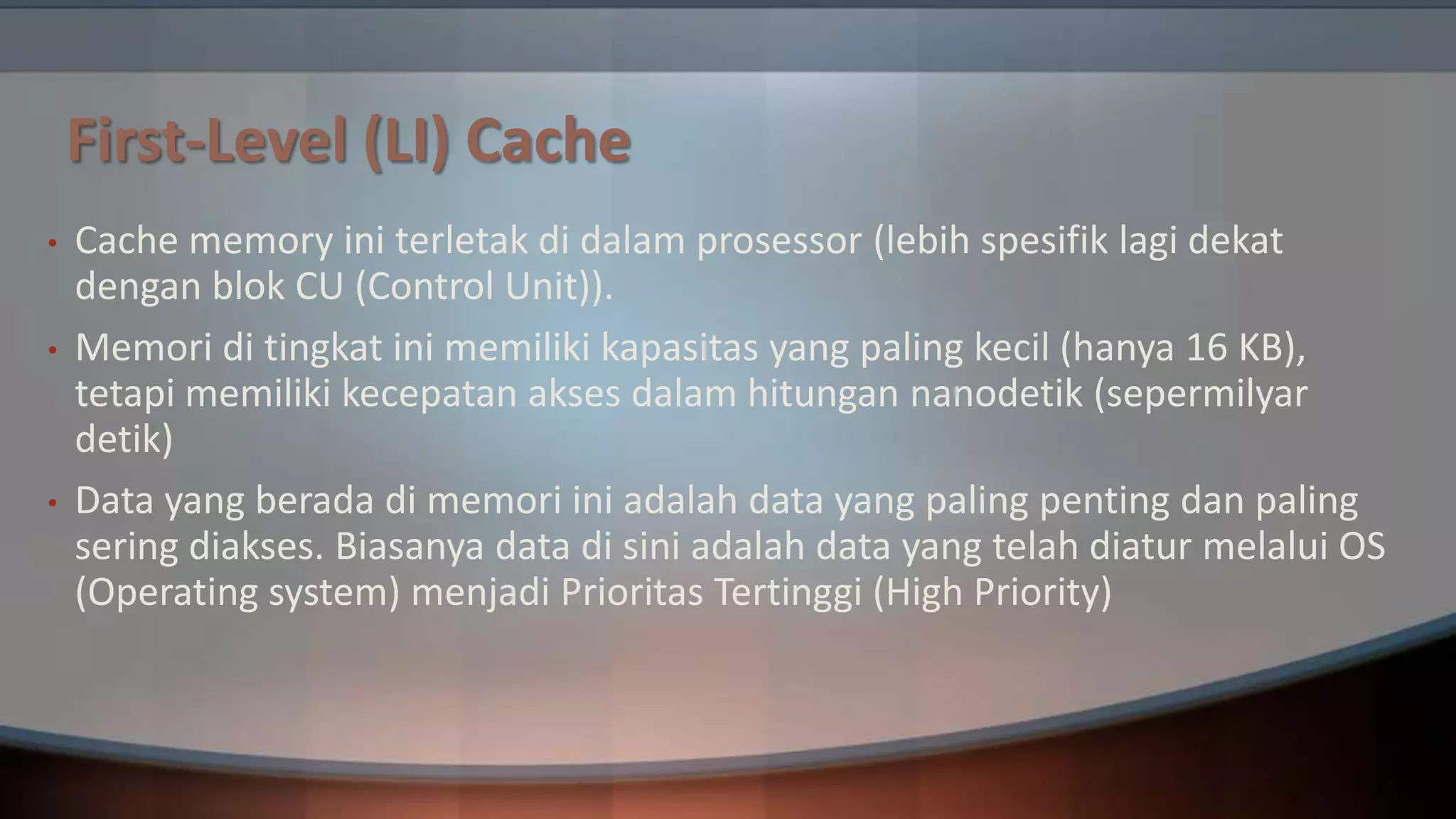

- 57. First-Level (LI) Cache • • • Cachememory ini terletak di dalam prosessor (lebih spesifik lagi dekat dengan blok CU (Control Unit)). Memori di tingkat ini memiliki kapasitas yang paling kecil (hanya 16 KB), tetapi memiliki kecepatan akses dalam hitungan nanodetik (sepermilyar detik) Data yang berada di memori ini adalah data yang paling penting dan paling sering diakses. Biasanya data di sini adalah data yang telah diatur melalui OS (Operating system) menjadi Prioritas Tertinggi (High Priority)

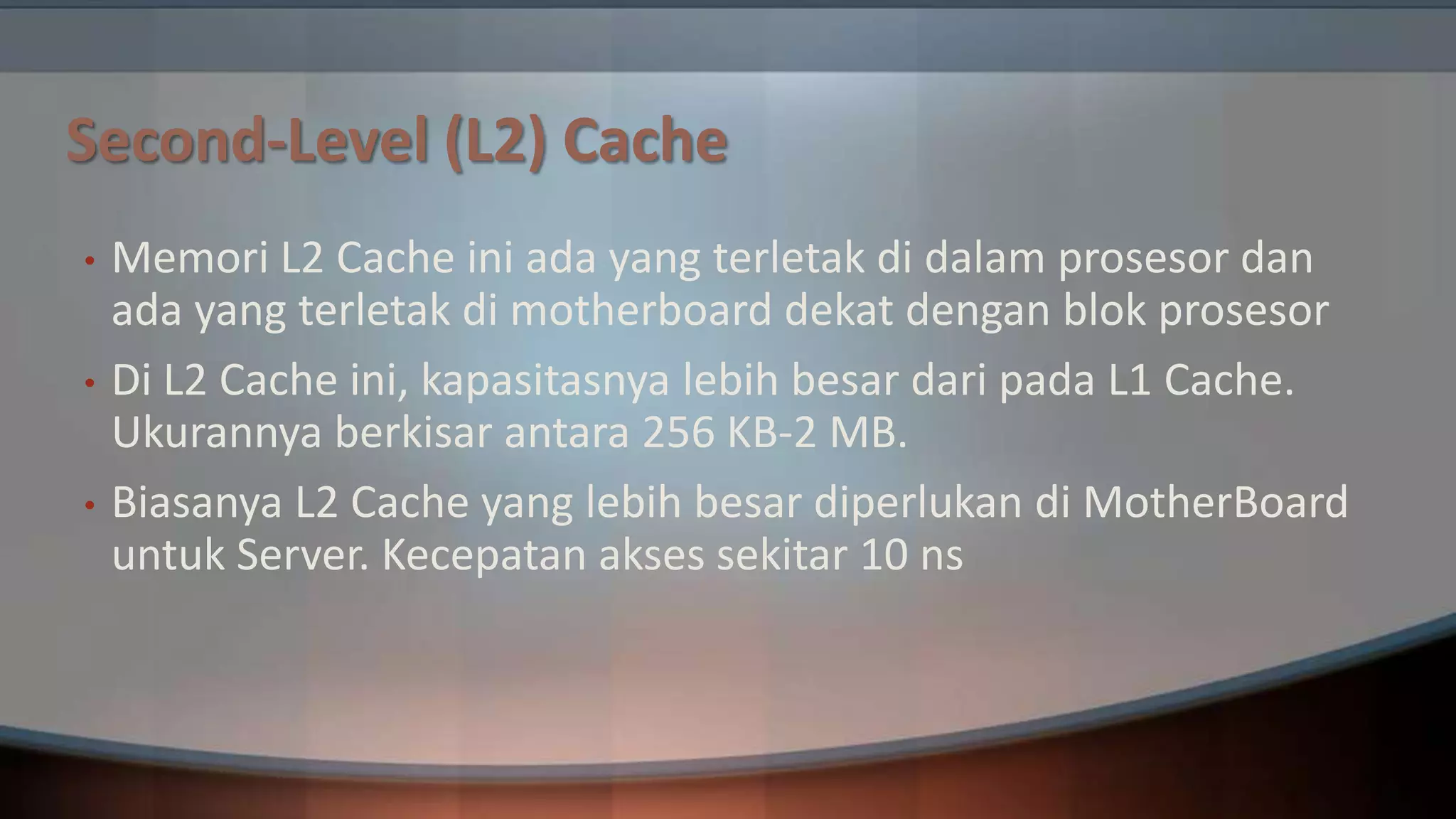

- 58. Second-Level (L2) Cache • • • MemoriL2 Cache ini ada yang terletak di dalam prosesor dan ada yang terletak di motherboard dekat dengan blok prosesor Di L2 Cache ini, kapasitasnya lebih besar dari pada L1 Cache. Ukurannya berkisar antara 256 KB-2 MB. Biasanya L2 Cache yang lebih besar diperlukan di MotherBoard untuk Server. Kecepatan akses sekitar 10 ns
- 59. Third-Level (L3) Cache •L3 Cache belum diterapkan pada semua jenis prosesor • Biasanya hanya ada pada prosesor dual core dan quad core

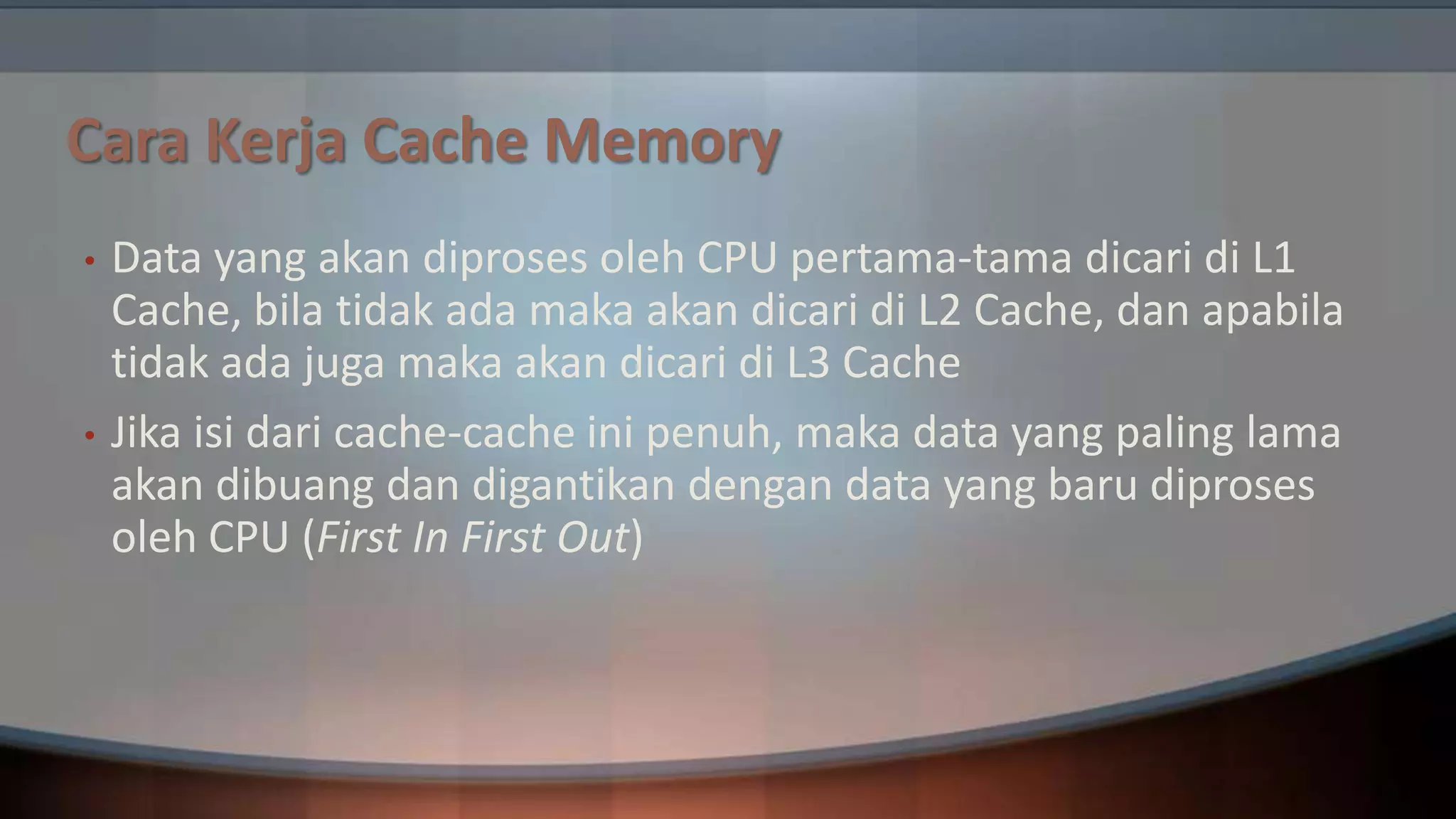

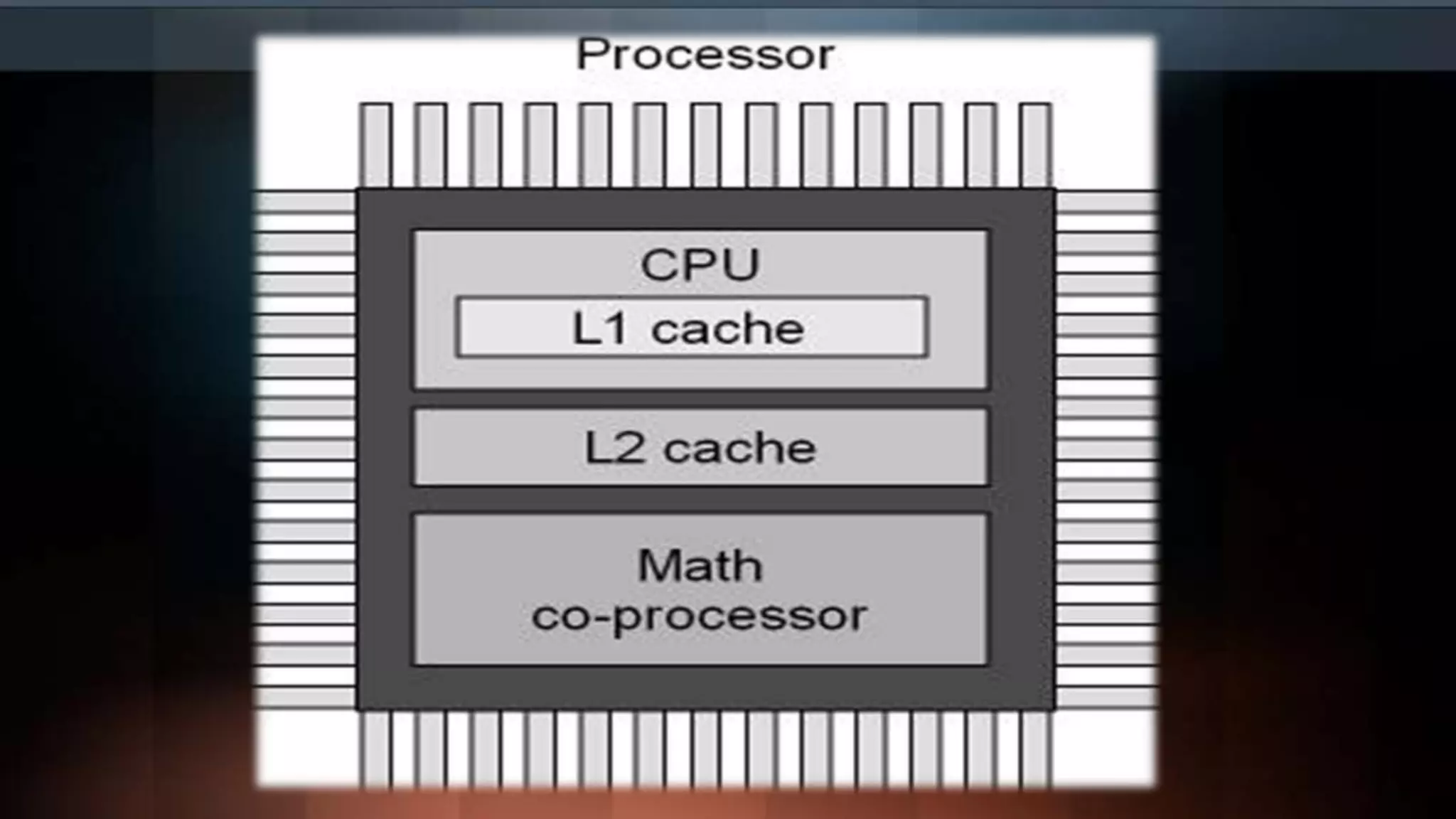

- 61. Cara Kerja CacheMemory • • Data yang akan diproses oleh CPU pertama-tama dicari di L1 Cache, bila tidak ada maka akan dicari di L2 Cache, dan apabila tidak ada juga maka akan dicari di L3 Cache Jika isi dari cache-cache ini penuh, maka data yang paling lama akan dibuang dan digantikan dengan data yang baru diproses oleh CPU (First In First Out)

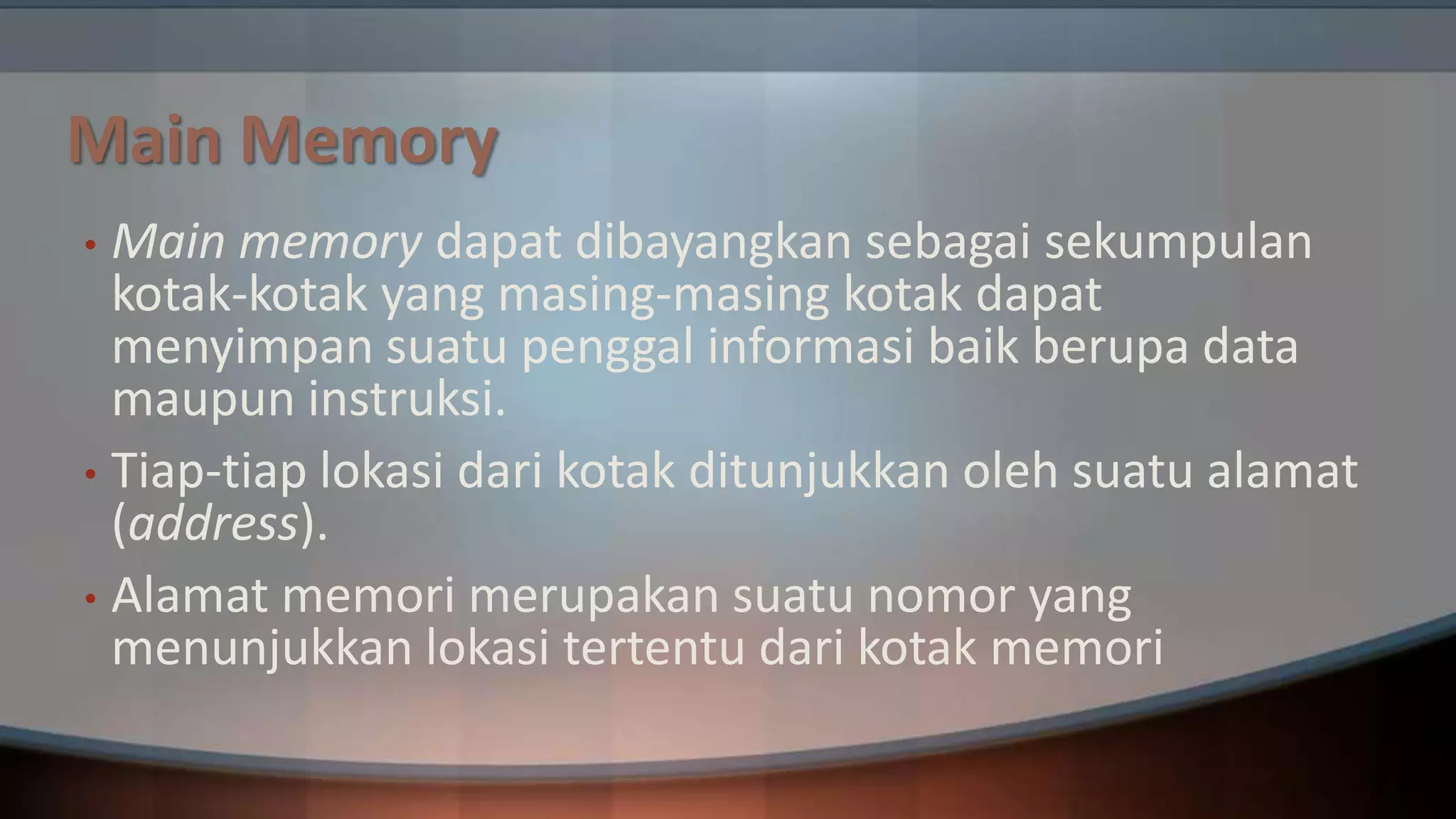

- 62. Main Memory Main memorydapat dibayangkan sebagai sekumpulan kotak-kotak yang masing-masing kotak dapat menyimpan suatu penggal informasi baik berupa data maupun instruksi. • Tiap-tiap lokasi dari kotak ditunjukkan oleh suatu alamat (address). • Alamat memori merupakan suatu nomor yang menunjukkan lokasi tertentu dari kotak memori •

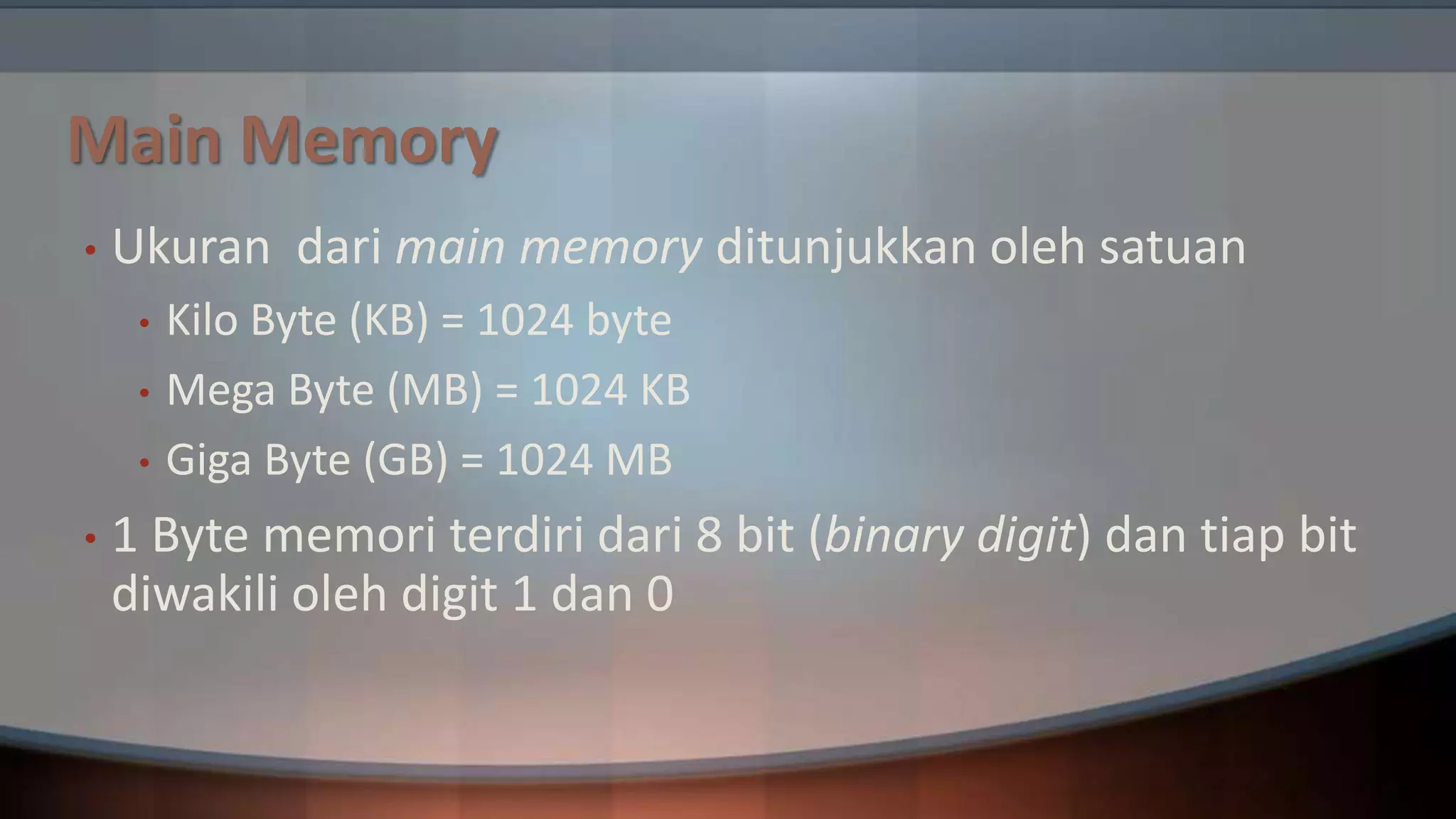

- 63. Main Memory • Ukuran darimain memory ditunjukkan oleh satuan • • • • Kilo Byte (KB) = 1024 byte Mega Byte (MB) = 1024 KB Giga Byte (GB) = 1024 MB 1 Byte memori terdiri dari 8 bit (binary digit) dan tiap bit diwakili oleh digit 1 dan 0

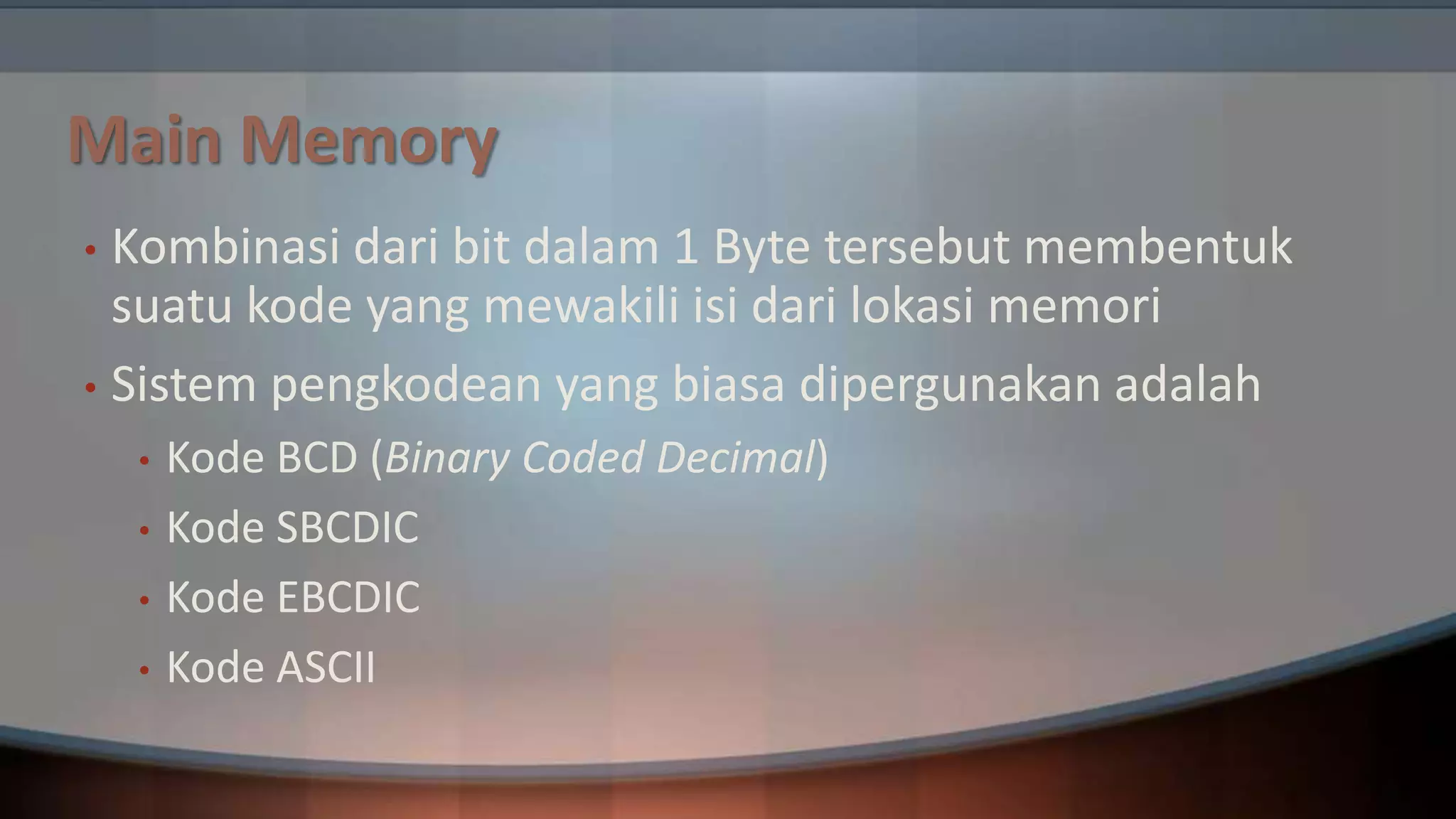

- 64. Main Memory Kombinasi daribit dalam 1 Byte tersebut membentuk suatu kode yang mewakili isi dari lokasi memori • Sistem pengkodean yang biasa dipergunakan adalah • • • • • Kode BCD (Binary Coded Decimal) Kode SBCDIC Kode EBCDIC Kode ASCII

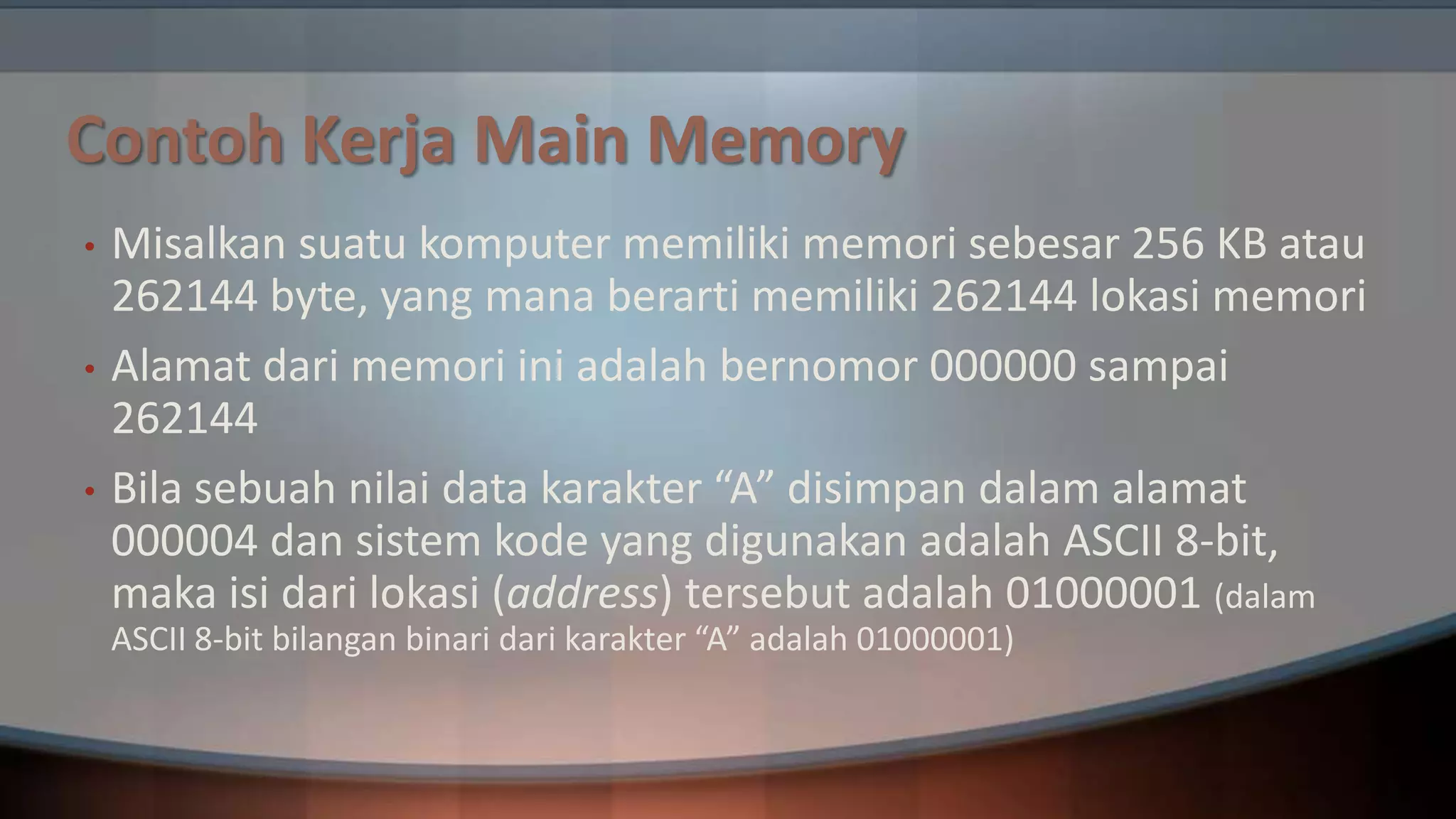

- 65. Contoh Kerja MainMemory • • • Misalkan suatu komputer memiliki memori sebesar 256 KB atau 262144 byte, yang mana berarti memiliki 262144 lokasi memori Alamat dari memori ini adalah bernomor 000000 sampai 262144 Bila sebuah nilai data karakter “A” disimpan dalam alamat 000004 dan sistem kode yang digunakan adalah ASCII 8-bit, maka isi dari lokasi (address) tersebut adalah 01000001 (dalam ASCII 8-bit bilangan binari dari karakter “A” adalah 01000001)

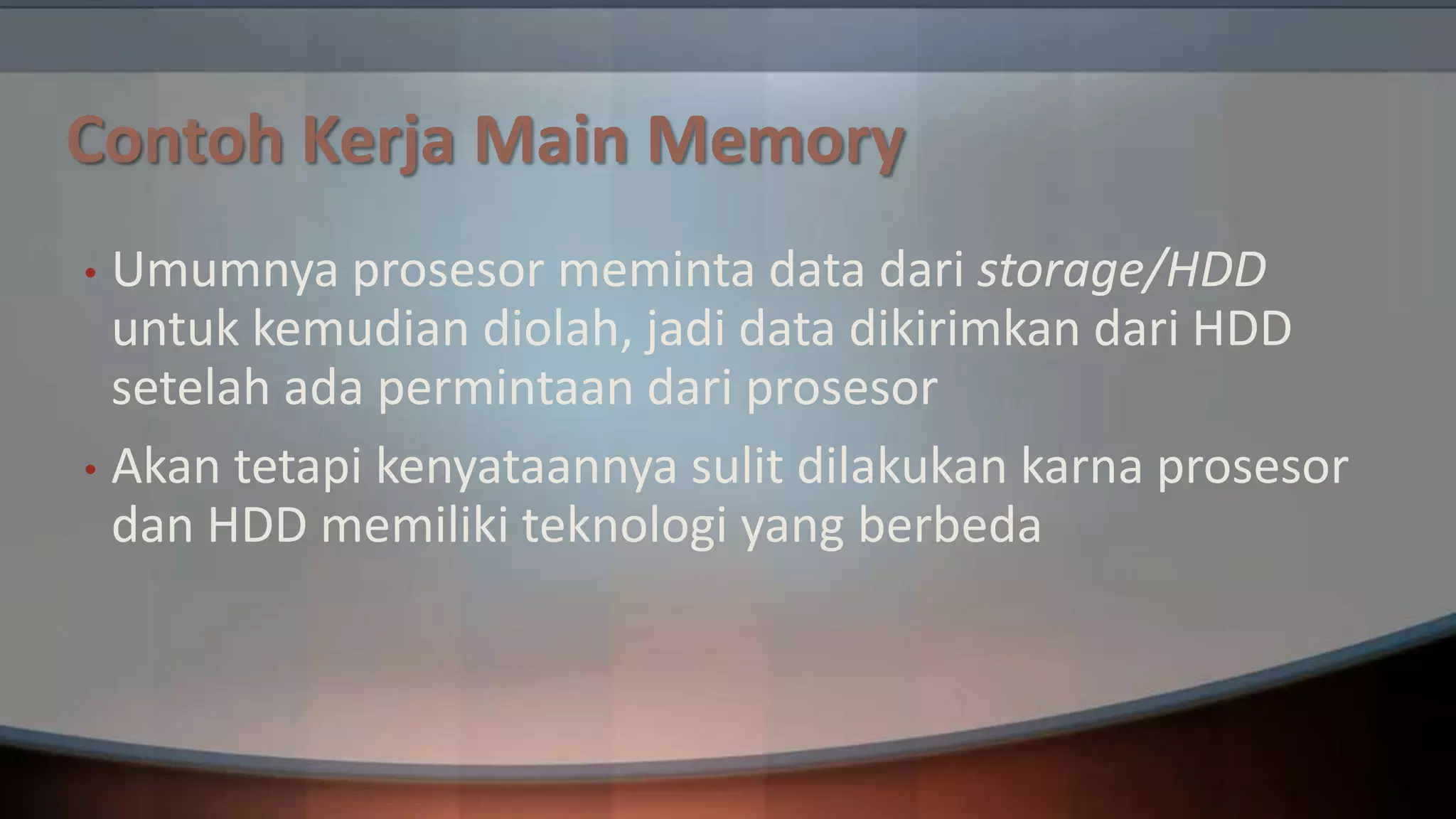

- 66. Contoh Kerja MainMemory Umumnya prosesor meminta data dari storage/HDD untuk kemudian diolah, jadi data dikirimkan dari HDD setelah ada permintaan dari prosesor • Akan tetapi kenyataannya sulit dilakukan karna prosesor dan HDD memiliki teknologi yang berbeda •

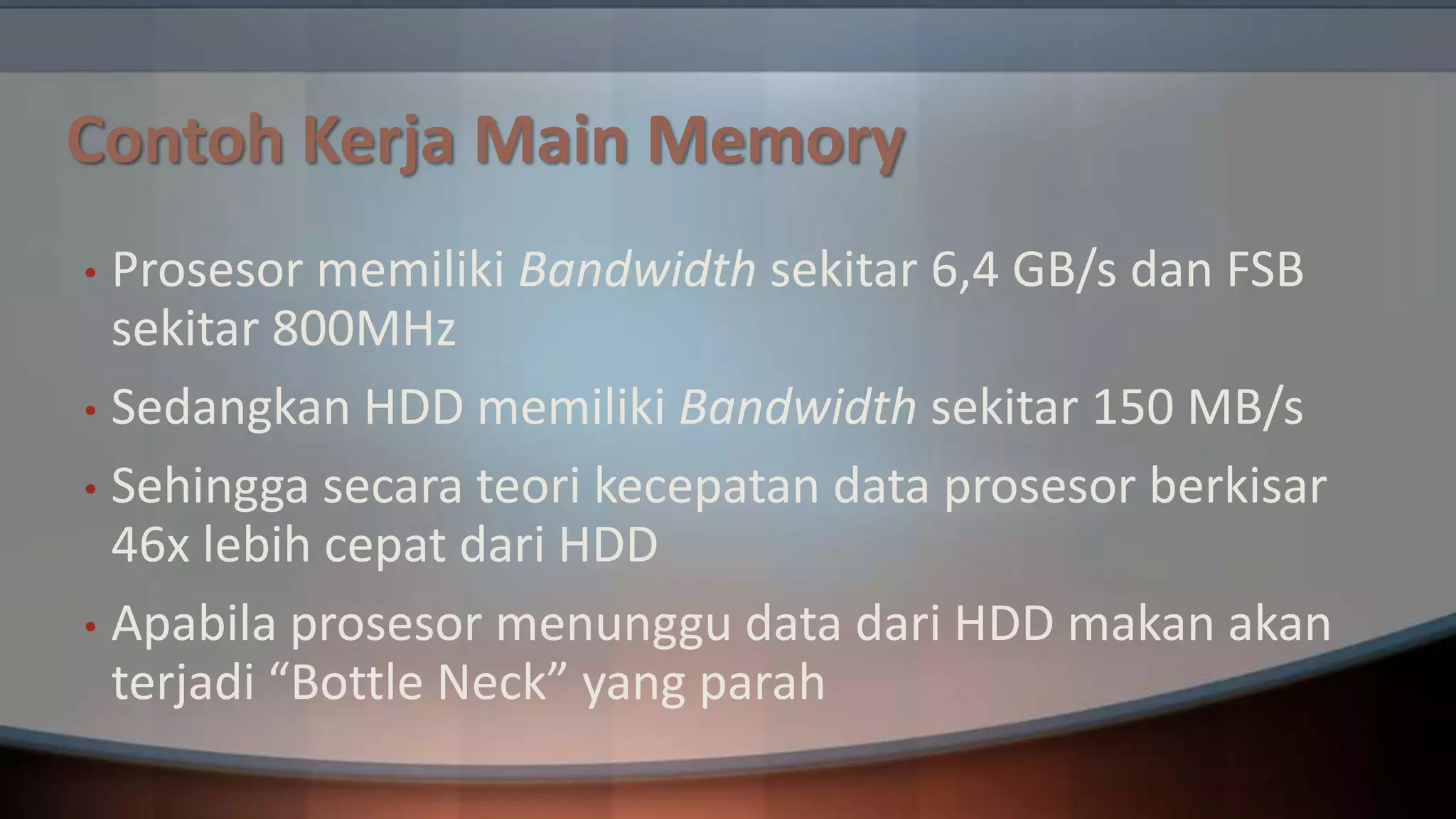

- 67. Contoh Kerja MainMemory Prosesor memiliki Bandwidth sekitar 6,4 GB/s dan FSB sekitar 800MHz • Sedangkan HDD memiliki Bandwidth sekitar 150 MB/s • Sehingga secara teori kecepatan data prosesor berkisar 46x lebih cepat dari HDD • Apabila prosesor menunggu data dari HDD makan akan terjadi “Bottle Neck” yang parah •
- 68. RAM (Random AccessMemory) Fungsinya adalah membantu prosesor menyediakan data ”super cepat” • Saat ini RAM memiliki Bandwidth sekitar 3,2 GB/s dan Motherboad juga sudah menggunakan teknologi Dual Channel, yang dapat melipatgandakan Bandwidth dari RAM •

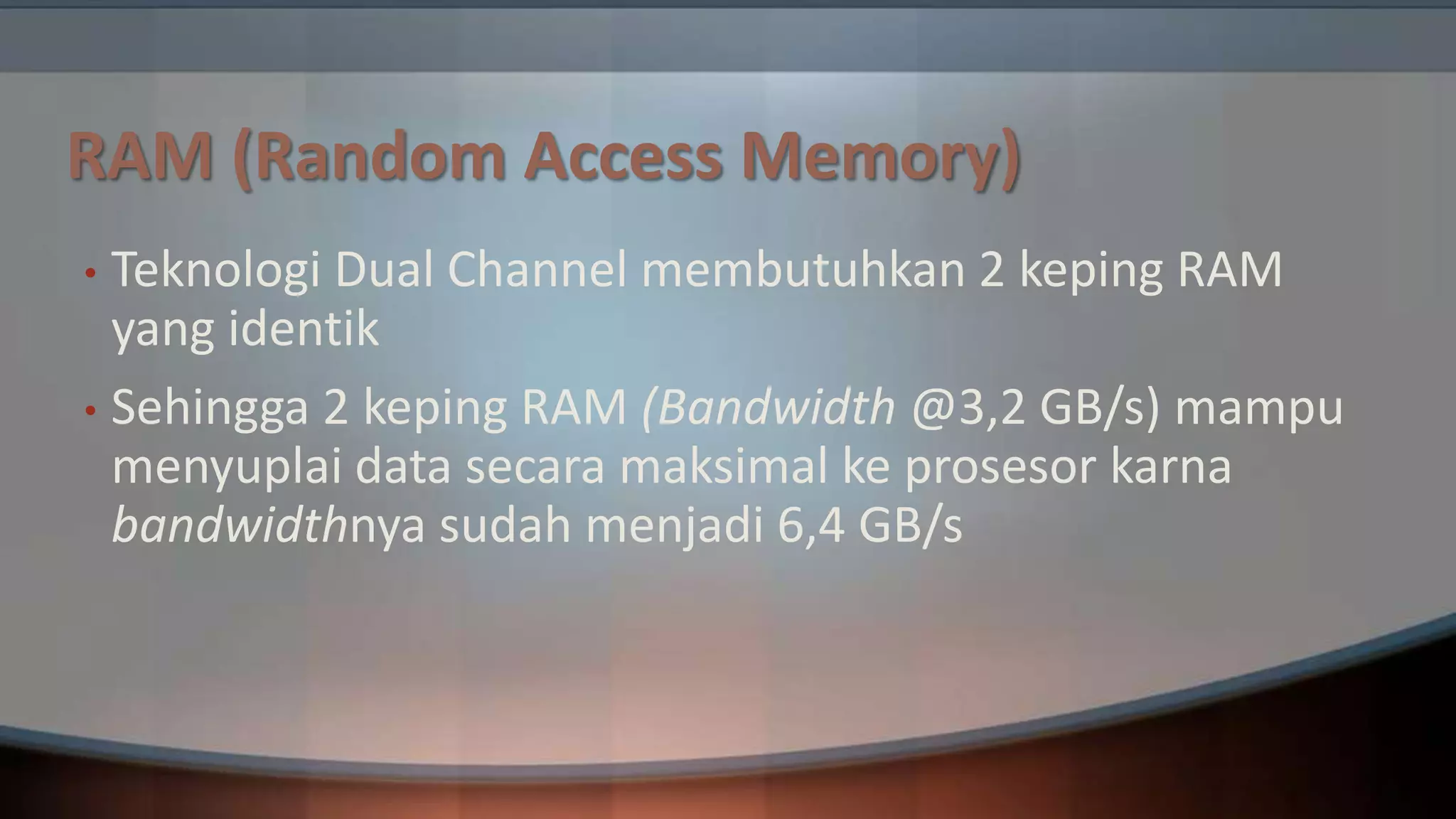

- 69. RAM (Random AccessMemory) Teknologi Dual Channel membutuhkan 2 keping RAM yang identik • Sehingga 2 keping RAM (Bandwidth @3,2 GB/s) mampu menyuplai data secara maksimal ke prosesor karna bandwidthnya sudah menjadi 6,4 GB/s •
- 70. Faktor-faktor penting dalamRAM • Capacity : menerangkan kapasitas dari sebuah RAM, biasanya dalam satuan Megabyte (MB) atau Gigabyte (GB) • Contoh : Visipro DDR2 512MB PC4300 (berarti memiliki kapasitas sebesar 512 MB)

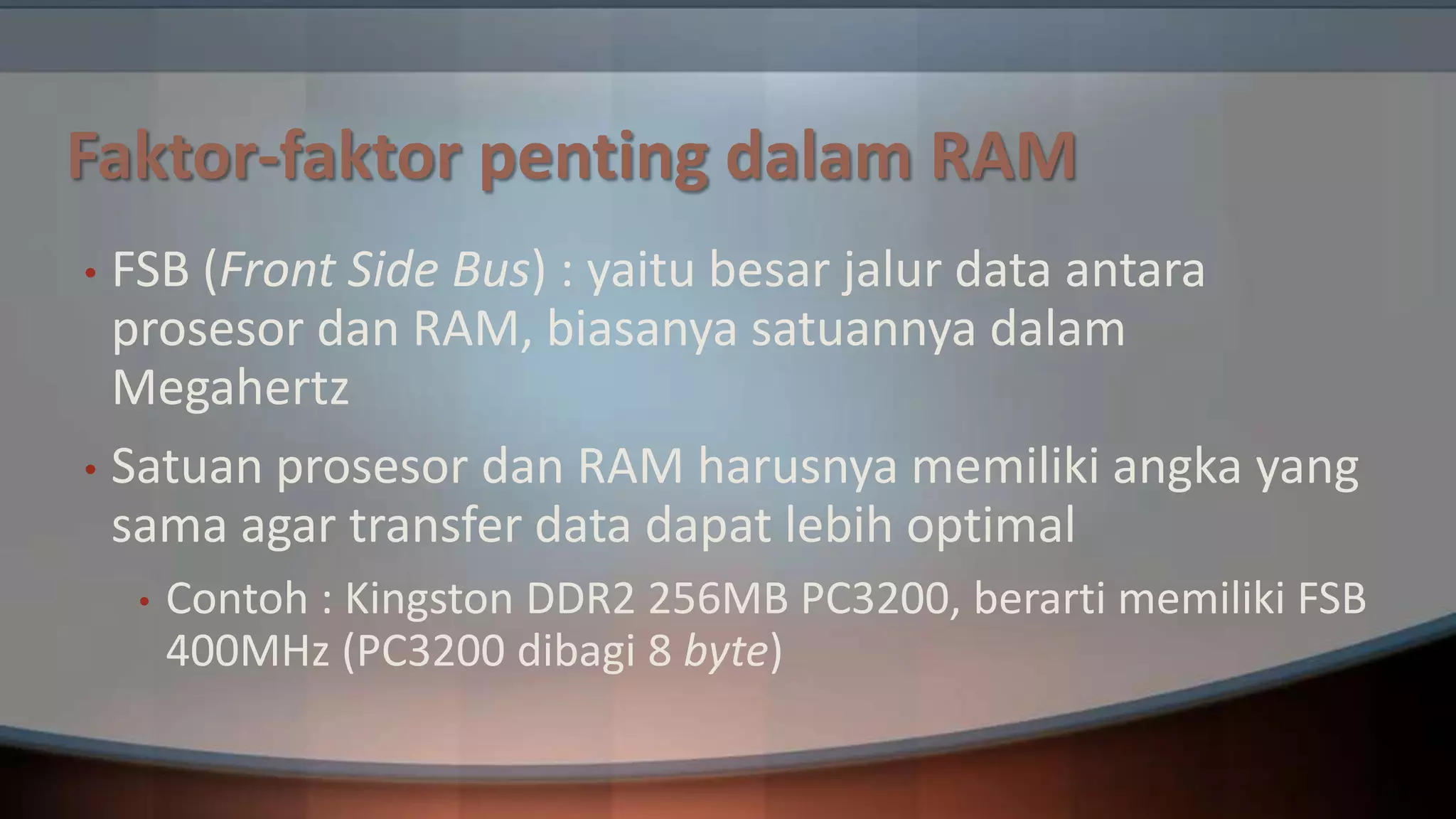

- 71. Faktor-faktor penting dalamRAM FSB (Front Side Bus) : yaitu besar jalur data antara prosesor dan RAM, biasanya satuannya dalam Megahertz • Satuan prosesor dan RAM harusnya memiliki angka yang sama agar transfer data dapat lebih optimal • • Contoh : Kingston DDR2 256MB PC3200, berarti memiliki FSB 400MHz (PC3200 dibagi 8 byte)

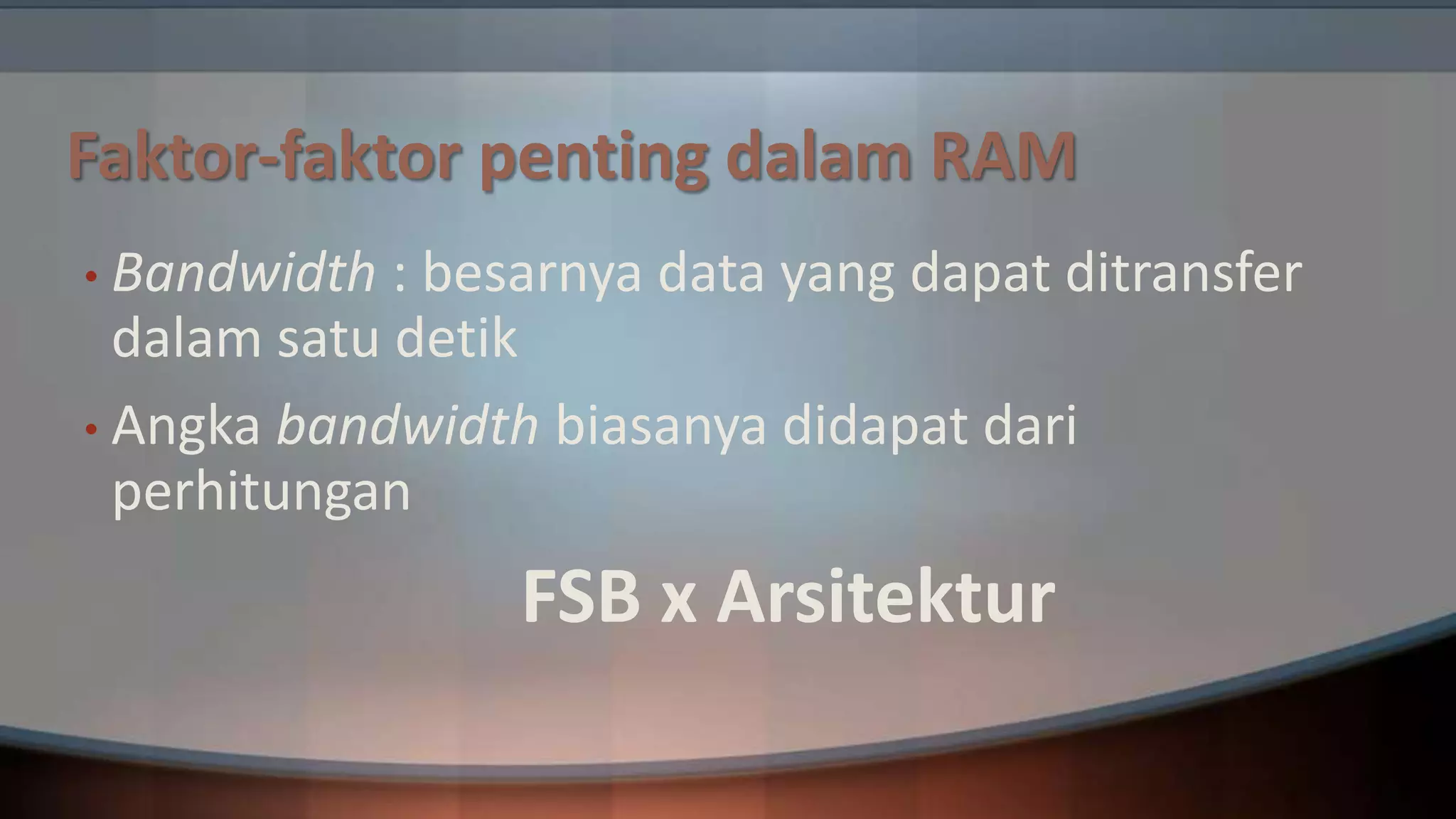

- 72. Faktor-faktor penting dalamRAM • Bandwidth : besarnya data yang dapat ditransfer dalam satu detik • Angka bandwidth biasanya didapat dari perhitungan FSB x Arsitektur
- 73. Faktor-faktor penting dalamRAM • Contoh : • • • Arsitektur RAM biasanya sebesar 64-bit (8 byte) RAM DDR PC266 FSB 266MHz Perhitungannya adalah 266MHz x 8 byte = 2128, dibulatkan ke bawah menjadi 2,100 MB/s

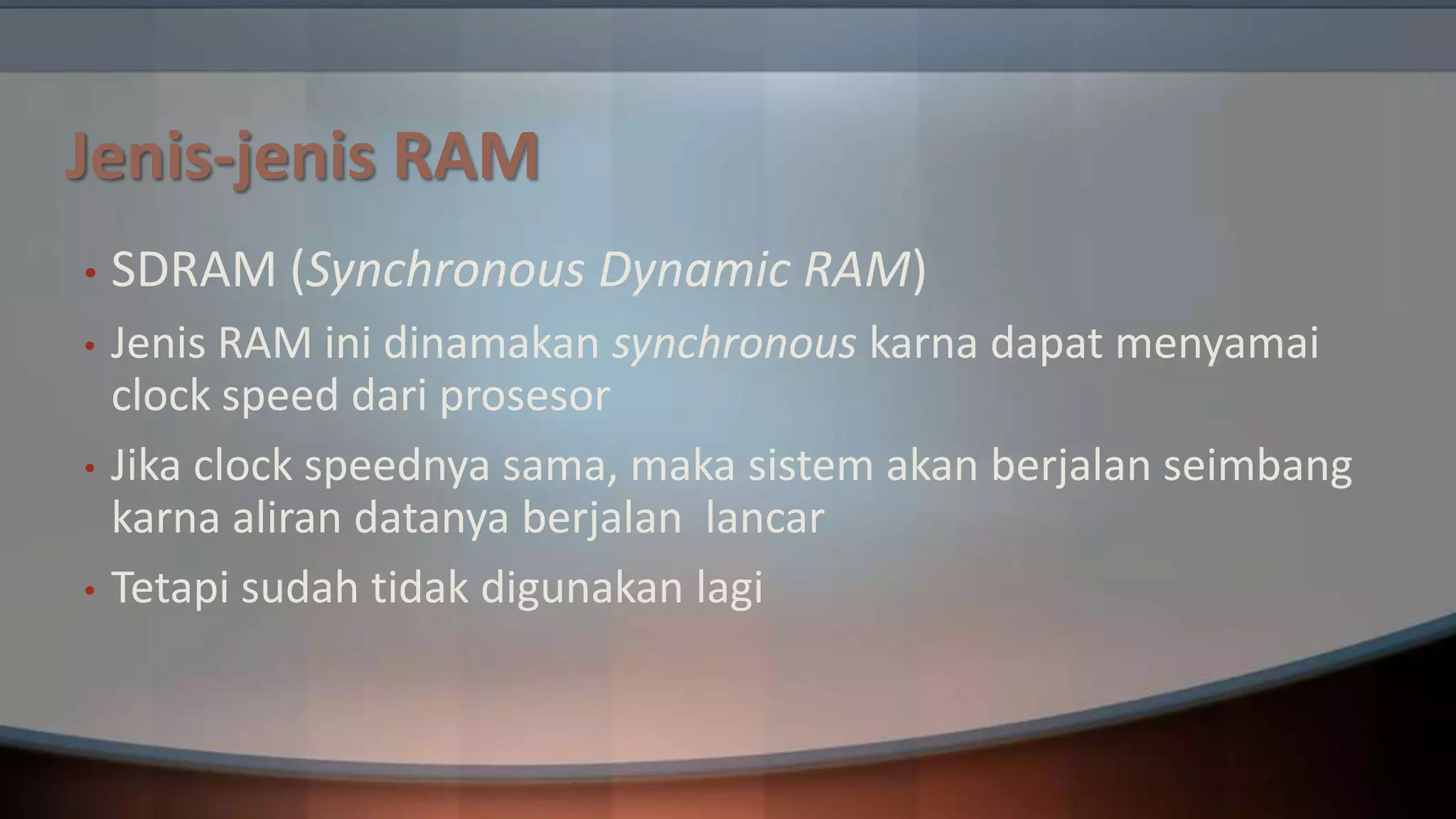

- 74. Jenis-jenis RAM • SDRAM (SynchronousDynamic RAM) • Jenis RAM ini dinamakan synchronous karna dapat menyamai clock speed dari prosesor Jika clock speednya sama, maka sistem akan berjalan seimbang karna aliran datanya berjalan lancar Tetapi sudah tidak digunakan lagi • •

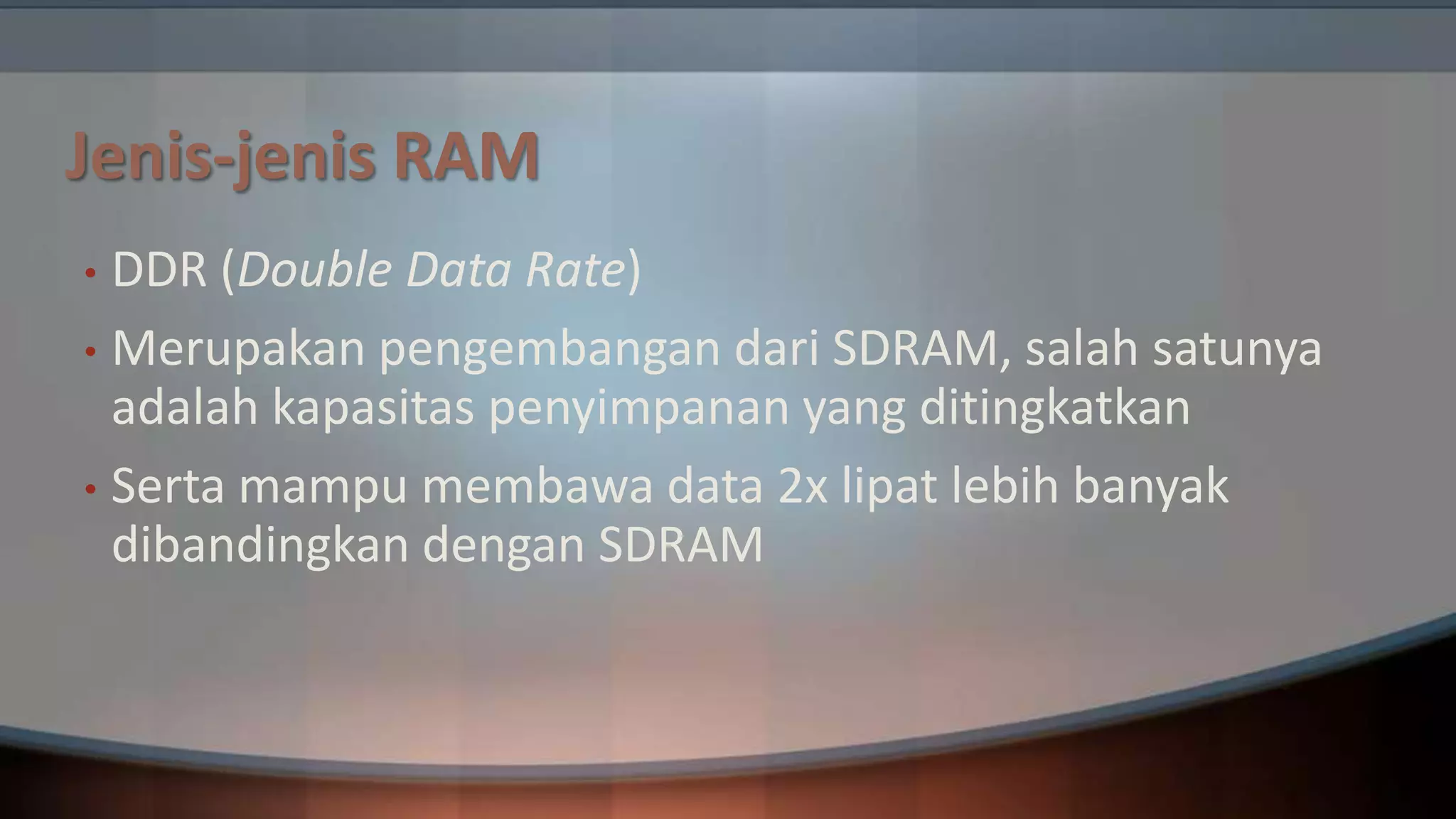

- 75. Jenis-jenis RAM DDR (DoubleData Rate) • Merupakan pengembangan dari SDRAM, salah satunya adalah kapasitas penyimpanan yang ditingkatkan • Serta mampu membawa data 2x lipat lebih banyak dibandingkan dengan SDRAM •

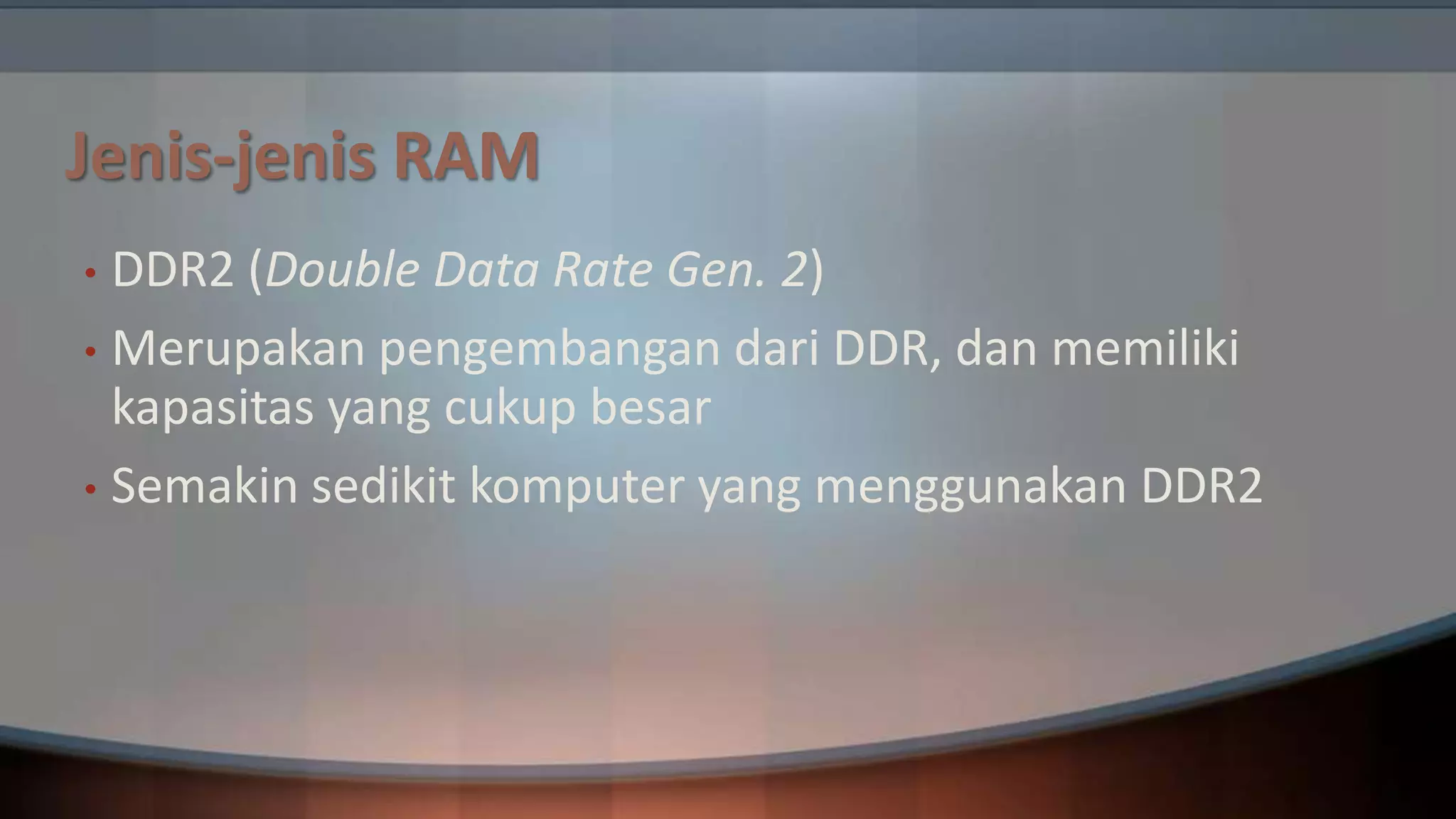

- 76. Jenis-jenis RAM DDR2 (DoubleData Rate Gen. 2) • Merupakan pengembangan dari DDR, dan memiliki kapasitas yang cukup besar • Semakin sedikit komputer yang menggunakan DDR2 •

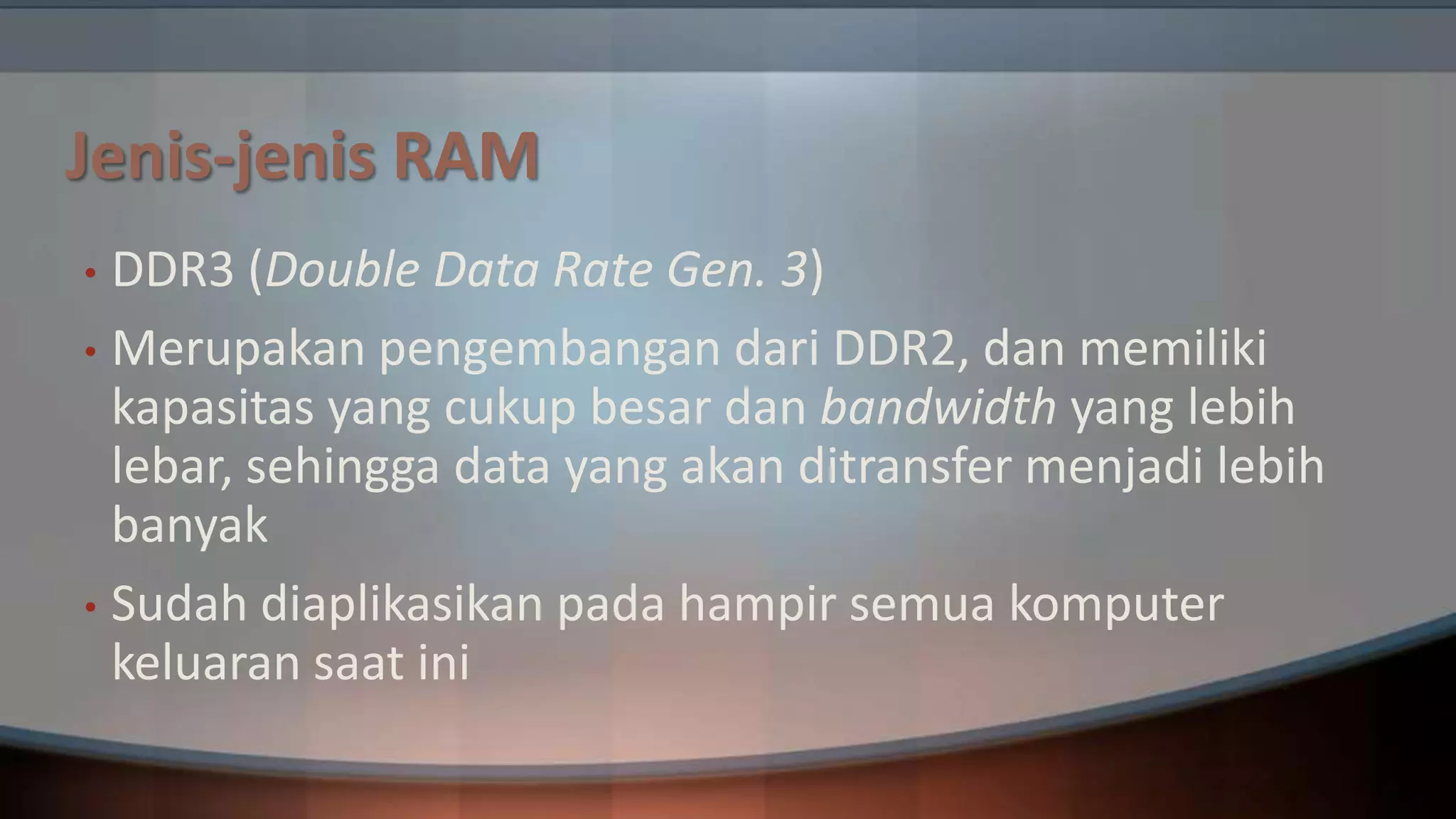

- 77. Jenis-jenis RAM DDR3 (DoubleData Rate Gen. 3) • Merupakan pengembangan dari DDR2, dan memiliki kapasitas yang cukup besar dan bandwidth yang lebih lebar, sehingga data yang akan ditransfer menjadi lebih banyak • Sudah diaplikasikan pada hampir semua komputer keluaran saat ini •

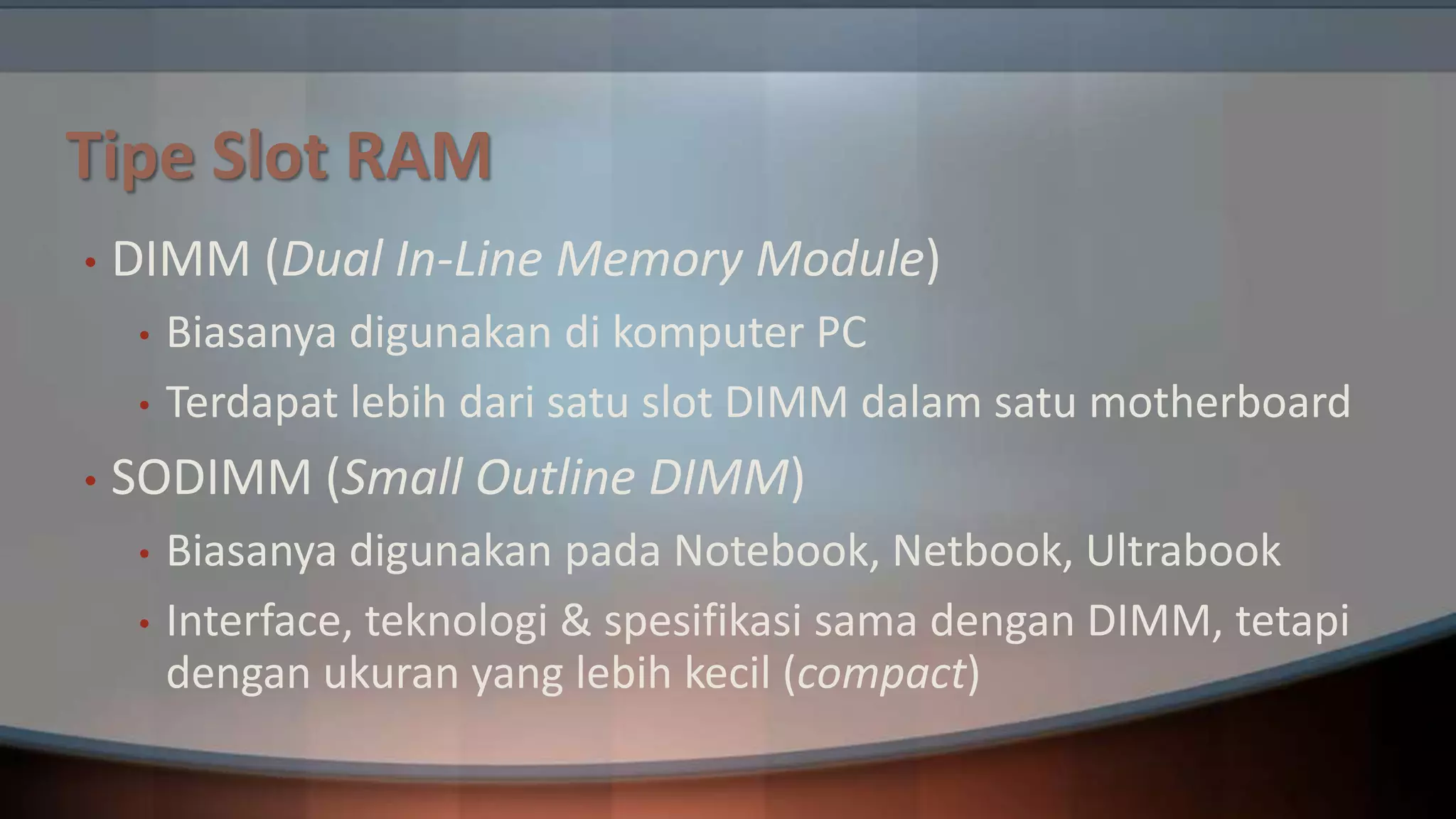

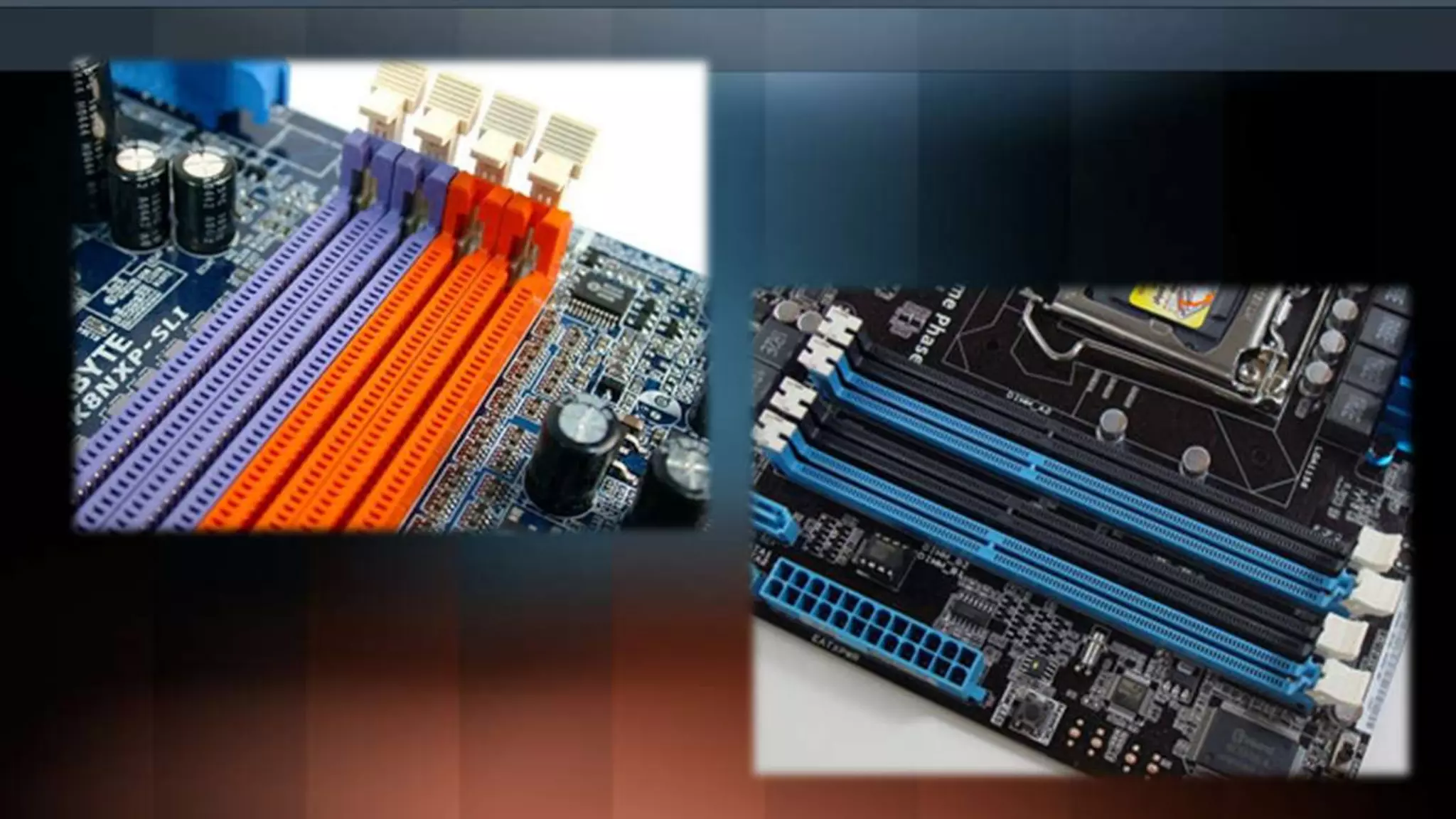

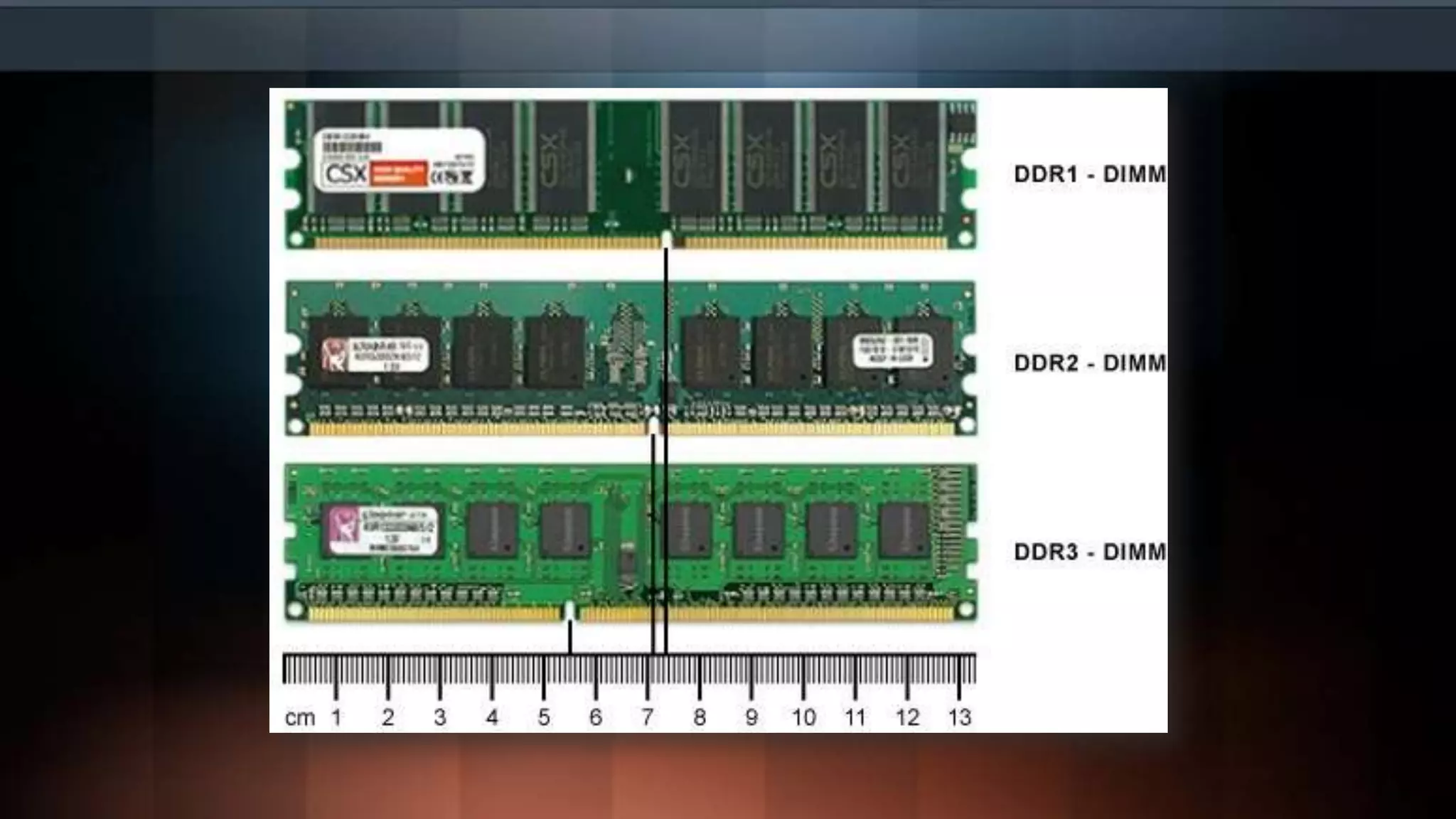

- 79. Tipe Slot RAM • DIMM(Dual In-Line Memory Module) • • • Biasanya digunakan di komputer PC Terdapat lebih dari satu slot DIMM dalam satu motherboard SODIMM (Small Outline DIMM) • • Biasanya digunakan pada Notebook, Netbook, Ultrabook Interface, teknologi & spesifikasi sama dengan DIMM, tetapi dengan ukuran yang lebih kecil (compact)

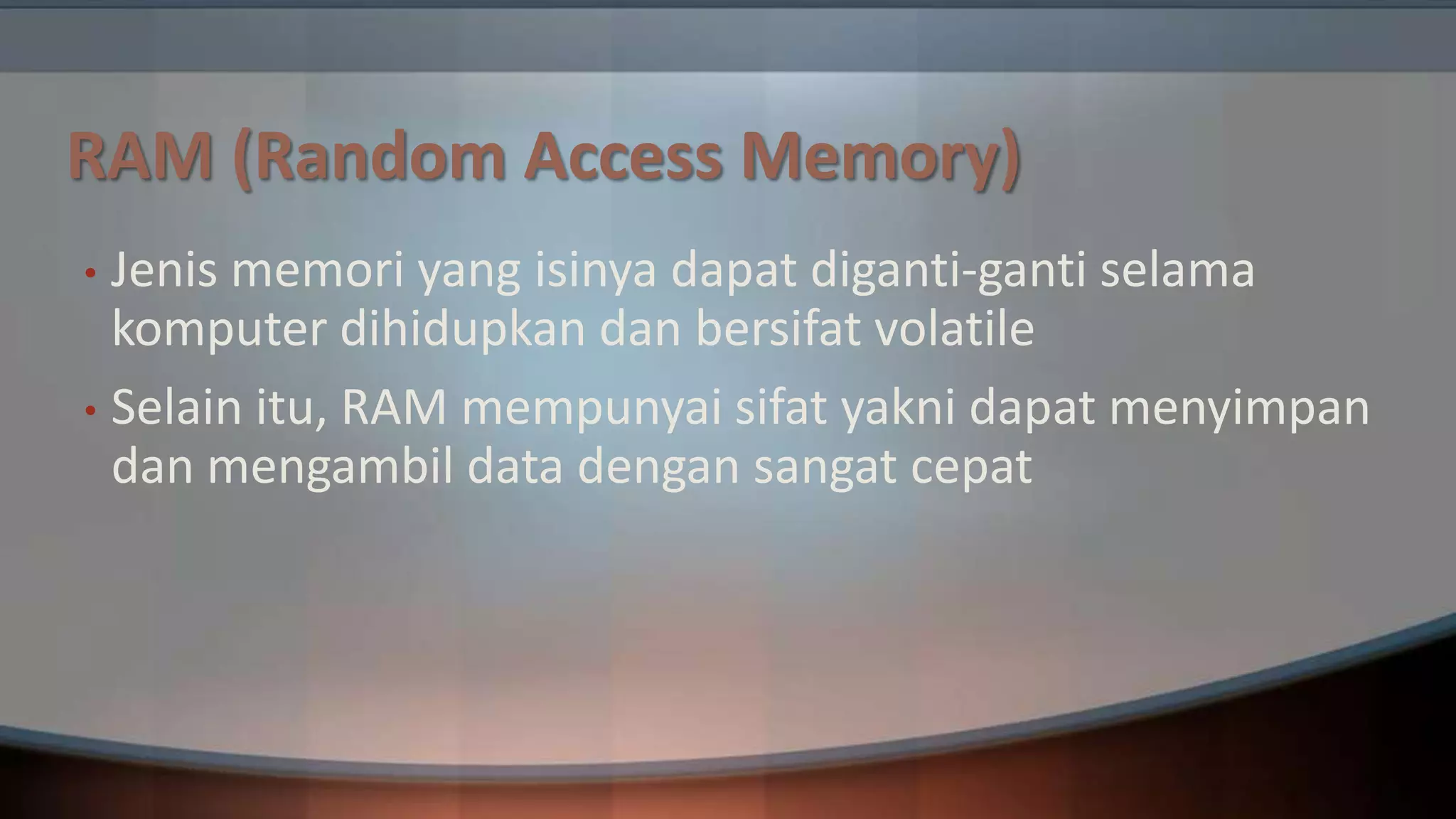

- 81. RAM (Random AccessMemory) Jenis memori yang isinya dapat diganti-ganti selama komputer dihidupkan dan bersifat volatile • Selain itu, RAM mempunyai sifat yakni dapat menyimpan dan mengambil data dengan sangat cepat •

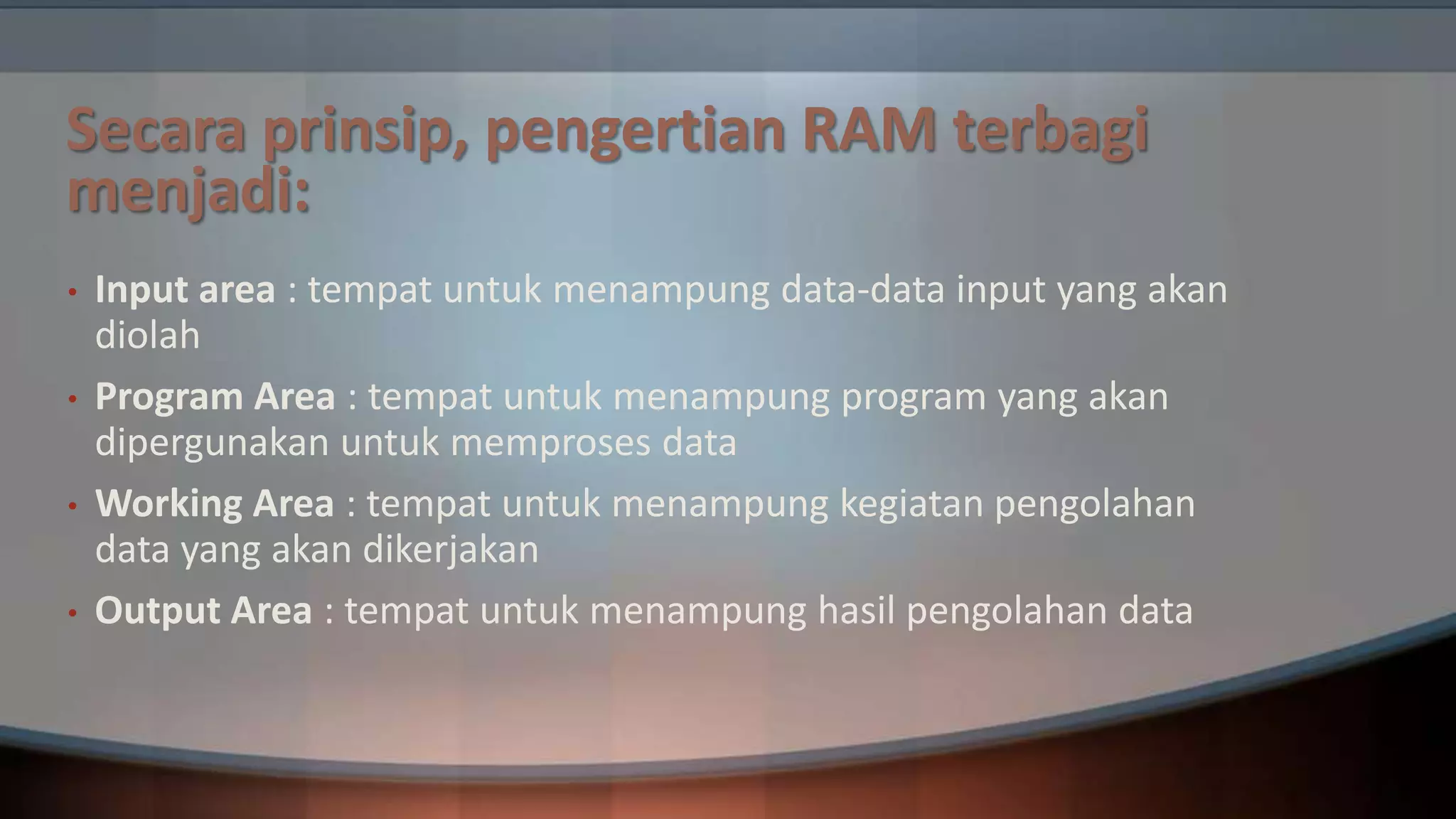

- 82. Secara prinsip, pengertianRAM terbagi menjadi: • • • • Input area : tempat untuk menampung data-data input yang akan diolah Program Area : tempat untuk menampung program yang akan dipergunakan untuk memproses data Working Area : tempat untuk menampung kegiatan pengolahan data yang akan dikerjakan Output Area : tempat untuk menampung hasil pengolahan data
