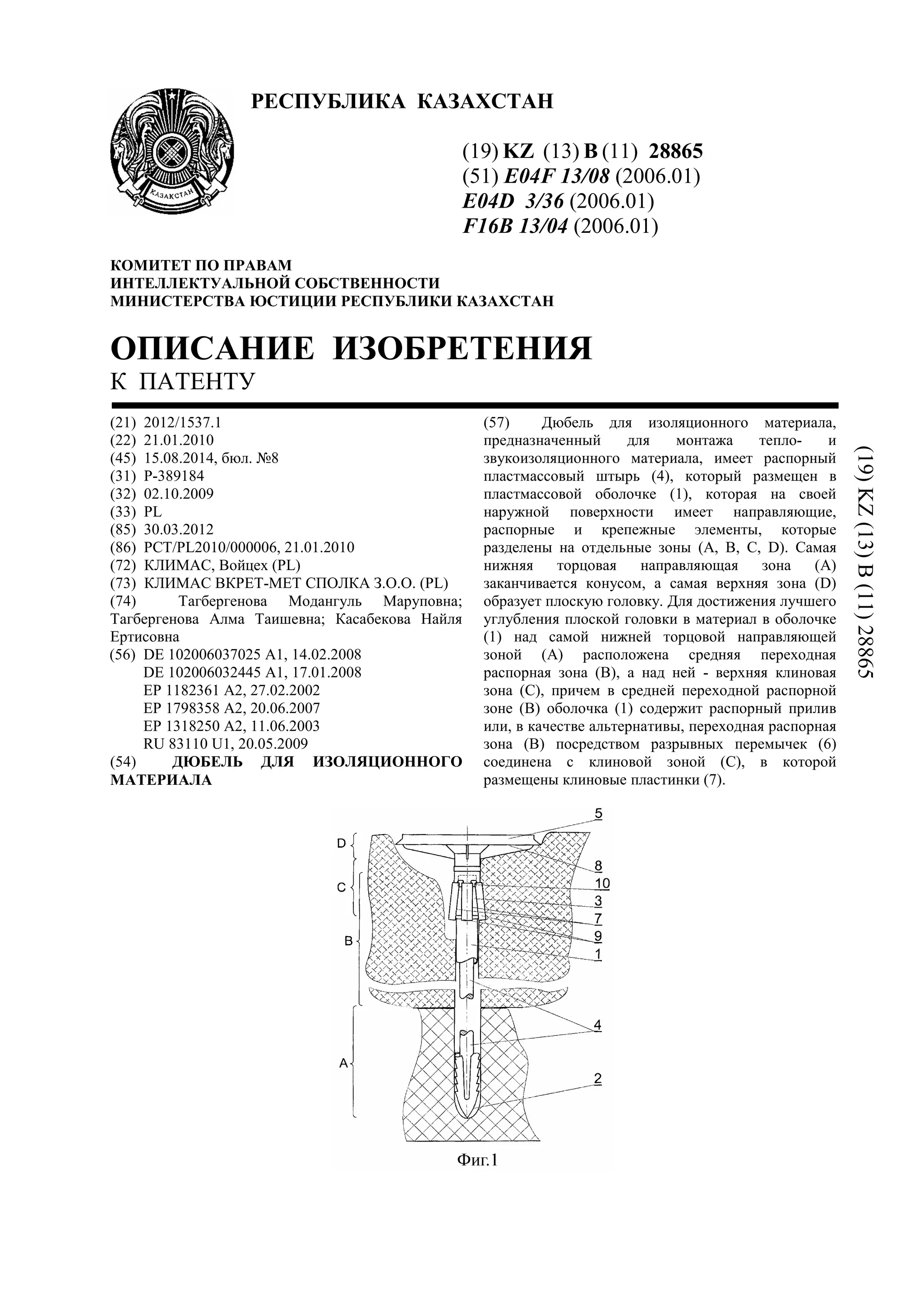

1. РЕСПУБЛИКА КАЗАХСТАН
(19) KZ (13) B (11) 28865
(51) E04F 13/08 (2006.01)
E04D 3/36 (2006.01)
F16B 13/04 (2006.01)
КОМИТЕТ ПО ПРАВАМ
ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ
МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ПАТЕНТУ
(21) 2012/1537.1
(22) 21.01.2010
(45) 15.08.2014, бюл. №8
(31) Р-389184
(32) 02.10.2009
(33) PL
(85) 30.03.2012
(86) PCT/РL2010/000006, 21.01.2010
(72) КЛИМАС, Войцех (PL)
(73) КЛИМАС ВКРЕТ-МЕТ СПОЛКА З.О.О. (PL)
(74) Тагбергенова Модангуль Маруповна;
Тагбергенова Алма Таишевна; Касабекова Найля
Ертисовна
(56) DE 102006037025 A1, 14.02.2008
DE 102006032445 A1, 17.01.2008
EP 1182361 A2, 27.02.2002
EP 1798358 A2, 20.06.2007
EP 1318250 A2, 11.06.2003
RU 83110 U1, 20.05.2009
(54) ДЮБЕЛЬ ДЛЯ ИЗОЛЯЦИОННОГО
МАТЕРИАЛА
(57) Дюбель для изоляционного материала,
предназначенный для монтажа тепло- и
звукоизоляционного материала, имеет распорный
пластмассовый штырь (4), который размещен в
пластмассовой оболочке (1), которая на своей
наружной поверхности имеет направляющие,
распорные и крепежные элементы, которые
разделены на отдельные зоны (А, В, С, D). Самая
нижняя торцовая направляющая зона (А)
заканчивается конусом, а самая верхняя зона (D)
образует плоскую головку. Для достижения лучшего
углубления плоской головки в материал в оболочке
(1) над самой нижней торцовой направляющей
зоной (А) расположена средняя переходная
распорная зона (В), а над ней - верхняя клиновая
зона (С), причем в средней переходной распорной
зоне (В) оболочка (1) содержит распорный прилив
или, в качестве альтернативы, переходная распорная
зона (В) посредством разрывных перемычек (6)
соединена с клиновой зоной (С), в которой
размещены клиновые пластинки (7).
(19)KZ(13)B(11)28865

2. 28865
2

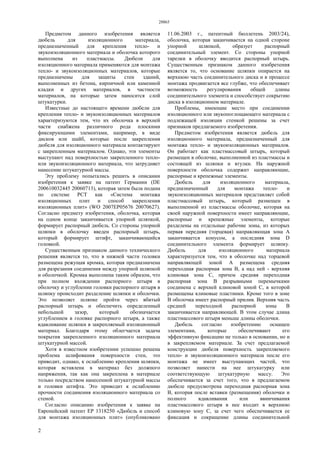

Предметом данного изобретения является
дюбель для изоляционного материала,
предназначенный для крепления тепло- и
звукоизоляционного материала и оболочка которого
выполнена из пластмассы. Дюбели для
изоляционного материала применяются для монтажа
тепло- и звукоизоляционных материалов, которые
предназначены для защиты стен зданий,
выполненных из бетона, кирпичной или каменной
кладки и других материалов, в частности
материалов, на которые затем наносится слой
штукатурки.
Известные до настоящего времени дюбели для
крепления тепло- и звукоизоляционных материалов
характеризуются тем, что их оболочка в верхней
части снабжена различного рода плоскими
фиксирующими элементами, например, в виде
дисков или шайб, которые после закрепления
дюбеля для изоляционного материала контактируют
с закрепленным материалом. Однако, эти элементы
выступают над поверхностью закрепленного тепло-
или звукоизоляционного материала, что затрудняет
нанесение штукатурной массы.
Эту проблему попытались решить в описании
изобретения к заявке на патент Германии (DE
200610032445 20060713), которая затем была подана
по системе РСТ как «Система монтажа
изоляционных плит и способ закрепления
изоляционных плит» (WO 2007ЕР05676 20070627).
Согласно предмету изобретения, оболочка, которая
на одном конце заканчивается упорной шляпкой,
формирует распорный дюбель. Со стороны упорной
шляпки в оболочку введен распорный штырь,
который формирует штифт, заканчивающийся
головкой.
Существенным признаком данного технического
решения является то, что в нижней части головки
размещена режущая кромка, которая предназначена
для разрезания соединения между упорной шляпкой
и оболочкой. Кромка выполнена таким образом, что
при полном вхождении распорного штыря в
оболочку и углублении головки распорного штыря в
шляпку происходит разделение шляпки и оболочки.
Это позволяет шляпке пройти через вбитый
распорный штырь и обеспечить определенный
небольшой зазор, который обозначается
углублением в головке распорного штыря, а также
вдавливание шляпки в закрепляемый изоляционный
материал. Благодаря этому облегчается задача
покрытия закрепленного изоляционного материала
штукатурной массой.
Хотя в известном изобретении успешно решена
проблема шлифования поверхности стен, это
приводит, однако, к ослаблению крепления шляпки,
которая вставлена в материал без должного
напряжения, так как она закреплена в материале
только посредством нанесенной штукатурной массы
и головки штифта. Это приводит к ослаблению
прочности соединения изоляционного материала со
стеной.
Согласно описанию изобретения к заявке на
Европейский патент ЕР 1318250 «Дюбель и способ
для монтажа изоляционных плит» (опубликовано
11.06.2003 г., патентный бюллетень 2003/24),
оболочка, которая заканчивается на одной стороне
упорной шляпкой, образует распорный
соединительный элемент. Со стороны упорной
тарелки в оболочку вводится распорный штырь.
Существенным признаком данного изобретения
является то, что основание шляпки опирается на
верхнюю часть соединительного диска и в процессе
монтажа продвигается все глубже, что обеспечивает
возможность регулирования общей длины
соединительного элемента и способствует сокрытию
диска в изоляционном материале.
Проблемы, имеющие место при соединении
изоляционного или звукопоглощающего материала с
подлежащей изоляции стенкой решены за счет
признаков предлагаемого изобретения.
Предметом изобретения является дюбель для
изоляционного материала, предназначенный для
монтажа тепло- и звукоизоляционных материалов.
Он работает как пластмассовый штырь, который
размещен в оболочке, выполненной из пластмассы и
состоящей из шляпки и втулки. На наружной
поверхности оболочка содержит направляющие,
распорные и крепежные элементы.
Дюбель для изоляционного материала,
предназначенный для монтажа тепло- и
звукоизоляционных материалов представляет собой
пластмассовый штырь, который размещен в
выполненной из пластмассы оболочке, которая на
своей наружной поверхности имеет направляющие,
распорные и крепежные элементы, которые
разделены на отдельные рабочие зоны, из которых
первая передняя (торцевая) направляющая зона А
заканчивается конусом, а последняя зона D
соединительного элемента формирует шляпку.
Дюбель для изоляционного материала
характеризуется тем, что в оболочке над торцевой
направляющей зоной А размещена средняя
переходная распорная зона В, а над ней - верхняя
клиновая зона С, причем средняя переходная
распорная зона В разрывными перемычками
соединена с верхней клиновой зоной С, в которой
размещены клиновые пластинки. Кроме того в зоне
В оболочка имеет распорный прилив. Верхняя часть
средней переходной распорной зоны В
заканчивается направляющей. В этом случае длина
пластмассового штыря меньше длины оболочки.
Дюбель согласно изобретению оснащен
элементами, которые обеспечивают его
эффективную фиксацию не только в основании, но и
в закрепляемом материале. За счет предлагаемой
конструкции дюбеля поверхность закрепляемого
тепло- и звукоизоляционного материала после его
монтажа не имеет выступающих частей, что
позволяет нанести на нее штукатурку или
соответствующую штукатурную массу. Это
обеспечивается за счет того, что в предлагаемом
дюбеле предусмотрена переходная распорная зона
В, которая после вставки (размещения) оболочки и
полного вдавливания или ввинчивания
пластмассового штыря в нее входит в верхнюю
клиновую зону С, за счет чего обеспечивается ее
фиксация и сокращение длины соединительной

3. 28865
3
оболочки, а также вдавливание шляпки оболочки в
закрепляемый материал. В процессе монтажа
перемычки разрываются и клиновые пластинки в
зоне С распираются, за счет чего обеспечивается
выгибание и заклинивание клиновых пластинок в
закрепляемом изоляционном материале. Это
способствует стабилизации и надежной фиксации
соединительного элемента. Таким способом
обеспечивается требуемая жесткость упорной
шляпки. В конечном итоге предлагаемый, согласно
изобретению, дюбель для изоляционных материалов
эффективно закрепляет соответствующий материал
и одновременно способствует уменьшению времени
на выполнение монтажных работ.
Ниже сущность предмета изобретения пояснена
при помощи представленных на рисунках примеров
исполнения, на которых представлены:

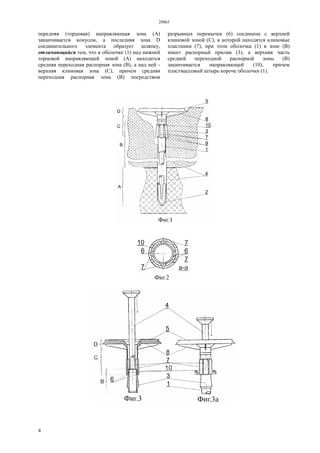

Фиг.1 - продольный разрез дюбеля,
закрепленного в монтажном материале;
Фиг.2 - поперечный разрез оболочки дюбеля в
месте, где размещены перемычки;
Фиг.3 - продольный разрез соединительного
элемента перед введением пластмассового штыря;
Фиг.3а - верхняя часть дюбеля, вид сбоку перед
забиванием пластмассового штыря;

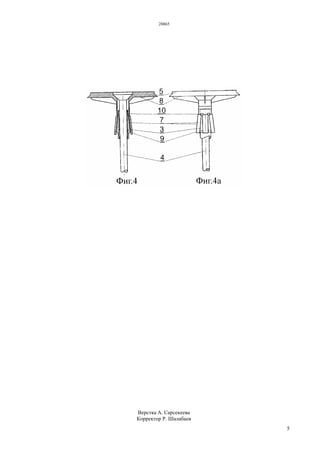

Фиг.4 - продольный разрез верхней части дюбеля
после вбивания пластмассового штыря;
Фиг.4а - верхняя часть соединительного
элемента, вид сбоку после монтажа.
Как показано на фигурах, дюбель для
изоляционного материала выполнен из оболочки, по
поверхности которой распределены направляющие,
распорные и крепежные элементы. Они образуют
четыре рабочие зоны:
зона А - нижняя, передняя (торцевая)
направляющая зона, которая заканчивается конусом
и которая одновременно формирует нижнюю
распорную зону;
зона В - средняя переходная распорная зона,
которая определяет длину дюбеля и имеет
распорный прилив;
зона С - верхняя клиновая зона, которая
фиксирует соединительный элемент в материале и
формирует основание шляпки и в которой
размещены клиновые пластинки;
зона D - шляпка.
Нижняя зона А оболочки 1 - передняя
направляющая зона - по форме подобна усеченному
конусу 2, форма которого слегка заострена, что
способствует более легкому введению оболочки 1 в
основание.
Над ней находится средняя переходная
распорная зона В оболочки 1, которая оказывает
решающее влияние на положение дюбеля и которая
оснащена распорным приливом 3. После полного
вдавливания или ввинчивания распорного штыря 4 в
оболочку 1 распорный прилив 3 углубляется в
следующую зону С, что обусловливает сокращение
длины оболочки 1 соединительного элемента и
способствует углублению шляпки 5 в основание
закрепленного изолирующего или
звукопоглощающего материала, в результате чего
обеспечивается получение гладкой поверхности.
Затем происходит разрыв перемычек 6 и распирание
клиновых пластинок 7, находящихся в этой зоне, в
результате чего соединительный элемент
фиксируется в закрепляемом материале.
Благодаря тому, что в зоне С, которая постоянно
соединена с зоной D, размещены клиновые
пластинки 7, после их расхождения, которое
происходит в момент закрепления соединительного
элемента, образуются две противолежащие
плоскости, которые заклинивают разделенные зоны
С и D в изоляционном материале. Это основание 8
шляпки 5 и боковая поверхность 9 клиновых
пластинок 7, которые углубляются в изоляционный
материал. Эффективность закрепления
дополнительно обеспечивается наличием
распорного прилива 3, который размещен в верхней
части зоны В и соединен с направляющей 10,
которая обеспечивает направление и правильное
распирание клиновых пластинок 7.
Закрепление дюбеля основано на том, что
оболочка 1 соединительного элемента или оболочка
1 с вставленным распорным штырем 4 вводится в
высверленное в основании отверстие и в
закрепляемый материал. В процессе введения
оболочки или вбивания распорного штыря 4 в
оболочку 1 до его конечного положения работают
все распорные, клиновые и крепежные элементы,
распределенные на отдельные рабочие зоны. На
первой стадии, после прохождения через
изоляционный материл, конус 2 вводится в
отверстие, выполненное в кладке. Затем зона А
распирается в отверстии, выполненном в кладке,
после этого перемычки 6 разрываются, клиновые
пластинки 7 при помощи направляющей 10
надвигаются на распорный прилив, что приводит к
расхождению клиновых пластинок 7. Таким
способом зона А фиксируется в отверстии в кладке,
одновременно это приводит к заклиниванию
соединенных зон С и D в изоляционном материале, а
также утапливанию верхней части шляпки 5 в
изоляционный материал.
Перечень элементов:
1 - оболочка
2 - конус
3 - распорный прилив
4 - пластмассовый штырь
5 - шляпка
6 - перемычка
7 - клиновые пластинки
8 - нижняя поверхность
9 - боковая поверхность
10 - направляющая
ФОРМУЛА ИЗОБРЕТЕНИЯ
Дюбель для изоляционного материала,
предназначенный для монтажа тепло- и
звукоизоляционных материалов, состоящий из
пластмассового штыря, размешенного в
пластмассовой оболочке, которая на своей
наружной поверхности имеет направляющие,
распорные и крепежные элементы, которые
разделены на рабочие зоны, из которых первая

4. 28865
4
передняя (торцовая) направляющая зона (А)
заканчивается конусом, а последняя зона D
соединительного элемента образует шляпку,
отличающийся тем, что в оболочке (1) над нижней
торцовой направляющей зоной (А) находится
средняя переходная распорная зона (В), а над ней -
верхняя клиновая зона (С), причем средняя
переходная распорная зона (В) посредством
разрывных перемычек (6) соединена с верхней
клиновой зоной (С), в которой находятся клиновые
пластинки (7), при этом оболочка (1) в зоне (В)
имеет распорный прилив (3), а верхняя часть
средней переходной распорной зоны (В)
заканчивается направляющей (10), причем
пластмассовый штырь короче оболочки (1).

5. 28865
5
Верстка А. Сарсекеева
Корректор Р. Шалабаев
