（配布用）景観担当者会議（20211117）
- 1. 記 憶 の記 録 点群データで地域の「記憶」を「記録」する 〜 VIRTUAL SHIZUOKA構想 〜
- 2. ＜プロフィール＞ ・ 1971年静岡県藤枝市⽣まれ（実家は建設業） ・ 1994年に⼟⽊技師として静岡県⼊庁 ・静岡県GIS、ふじのくにオープンデータカタログ、Shizuoka PointCloudDBの構築 ・ 現在、i-Construction、⾃動運転、スマートシティ関連業務を担当 ＜その他所属＞ ・ Code for Kakegawa所属 ・ 静岡⼤学情報学部（⼟⽊情報学研究所）客員教授 ＜委員など＞ ・ 地域情報化アドバイザー（総務省：2021年〜） ・ 測量⾏政懇談会 基本政策部会（国⼟地理院：2020年〜） ・ 地盤情報活⽤検討会（国⼟交通省・総務省：2016〜2018年） ・ オープンデータ実務者会議 ⾃治体普及作業部会（内閣官房：2015〜2017年） 静岡県交通基盤部 建設政策課 未来まちづくり室 イノベーション推進班⻑ 杉本 直也（NAOYA SUGIMOTO）
- 3.
- 4.
- 5. 「 放 浪の 画 家 」 「⽇本のゴッホ」 「点描画の天才」 ⼭下 清 出典︓⼭下清「東海道五⼗三次」15番 富⼠（吉原） http://blog.mashiko-kankou.org/member/?p=1710
- 6.
- 8.
- 9.
- 10. 計測⽅法 航空レーザ計測 （LP） 航空レーザ測深 （ALB） 移動計測⾞両 （MMS） 計測内容 地表⾯及び樹⽊・建物など 海岸及び⽔中部の地形 道路及び周辺部の地物 計測密度16点/m2以上 1点/m2以上 400点/m2以上 VIRTUAL SHIZUOKA 実現のため広範囲・⾼密度にデータ取得
- 11.
- 12.
- 13. 12 https://www.geospatial.jp/ckan/dataset/shizuoka-19-20-pointcloud LPデータ ダウンロードページ ALBデータダウンロードページ MMSデータ ダウンロードページ 「選択範囲の指定」をクリックして領域を 選択し、「ダウンロード」をクリックする とデータが取得できます VIRTUAL SHIZUOKA のデータをオープンデータ（CC-BY）として公開
- 14.
- 15.
- 16.
- 17.
- 18.
- 19.
- 20.
- 21.
- 22.
- 23. © 2021 SymmetryDimensions Inc. All rights reserved. Confidential. 2021/07/13 日本経済新聞（掲載許可済） 2021/07/30 朝日新聞（掲載許可済）
- 24. （2009年国⼟交通省取得）1〜4点/m2 （2019年VIRTUAL SHIZUOKA）16点/m2 ⾮オープンデータオープンデータ （CC-BY4.0） 点群データの⽐較による地形差分抽出
- 25.
- 26. 約50ｍ 約200ｍ 約 6 0 ｍ 差 分 解析 図（静岡点群サポートチーム：鈴⽊ 雄介⽒）
- 27.

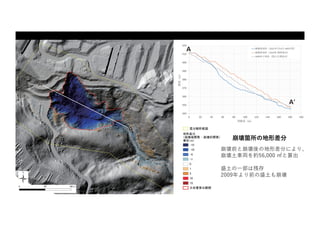

- 28. 2021年7月8日 5 早朝 災害発⽣後のデータと被災前データの差分による地形変化の把握 約56,000㎥が崩壊約7,500㎥を砂防ダムが捕捉 残りの⼤部分が下流へ
- 29.
- 30.
- 32. 2009年 航空レーザー計測（1m-DEM） 国土交通省沼津河川国道事務所 2019年 航空レーザー計測（50cm-DEM） 静岡県 複数時期のレーザー計測データによる地形変化の把握2021年 UAVレーザー計測（10cm-DEM） 静岡県 赤色立体地図
- 33. A B 紫破線の範囲が盛⼟が残存していると推定される範囲。 A領域は現在変状の⾒られる範囲 B領域は現在は変状が⾒られない範囲 A 領域に含まれると推定される残存盛⼟体積 約9,400㎥ A+B領域に含まれると推定される残存盛⼟体積 約20,000㎥
- 34.
- 35.
- 36.
- 37.
- 38. MMSデータ活⽤による橋梁緊急点検 被災前のMMSデータと被災後の現地計測データで変位をチェック 小田原 ↑ 歩道 高欄 歩車道境界 ブロック 地覆 小田原 ↑ 歩道 高欄歩車道境界 ブロック 地覆 至小田原 ↑ A2橋台 至熱海市街 → A1橋台 逢初川 →
- 39.
- 40. ３次元点群データを使うことで リ ア ルな 「 疑 似 体 験 」 が で き イ メ ー ジ が 共 有 で き る ！ 合意形成や意思決定に有効では⁉
- 42.
- 43.
- 44.

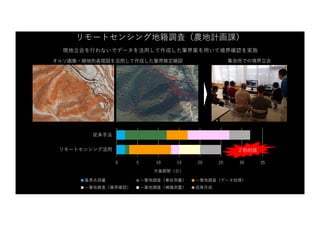

- 45. リモートセンシング地籍調査（農地計画課） 現地⽴会を⾏わないでデータを活⽤して作成した筆界案を⽤いて境界確認を実施 作業削減・作業期間短縮・⽴会を⼤幅に効率化 オルソ画像・微地形表現図を活⽤して作成した筆界推定線図 集会所での境界⽴会 0 510 15 20 25 30 35 リモートセンシング活⽤ 従来⼿法 作業期間（⽇） 基準点測量 ⼀筆地調査（事前測量） ⼀筆地調査（データ処理） ⼀筆地調査（筆界確認） ⼀筆地調査（補備測量） 成果作成 ２割削減
- 46.
- 47.
- 48.
- 49.
- 50. 地 域 の記 録 を 点 群 で 残 す 活 動
- 51.
- 52.
- 53.
- 54.
- 55.
- 56.
- 58. VRで点群データの中に⼊る 掛 川 城韮⼭反射炉
- 59.
- 60.
- 61.
- 62.
- 63.
- 68.
- 69. ⽇ 時 令和２年７⽉17〜19⽇豪⾬ 場所 ⻑⽥Ａ地区 被災箇所 静岡県下⽥市⽩浜⻑⽥ 原 因 法⾯崩落（崩壊幅 L=15ｍ、崩壊⾼ H=18ｍ） 保全対象 ⼈家５⼾

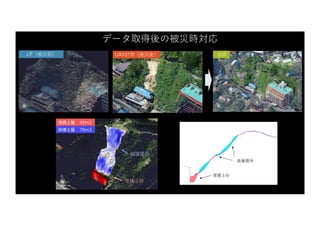

- 70. 崩壊箇所 堆積⼟砂 崩壊箇所 堆積⼟砂 堆積⼟量 45m3 崩壊⼟量 79m3 LP（被災前）UAV計測（被災後） 合成 データ取得後の被災時対応
- 71. 従来測量 ３次元計測 0 510 15 20 ３次元測量活⽤ 従来測量 作業⼈⼯数（⼈） 計画 計測 解析 図化 0.5⽇ （＋補測） ５⽇ 4割削減
- 72.
- 73.

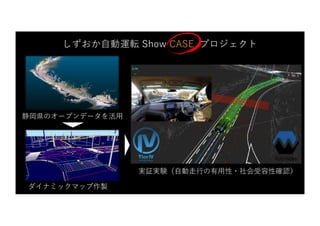

- 74. 実証実験（⾃動⾛⾏の有⽤性・社会受容性確認） しずおか⾃動運転 Show CASEプロジェクト ダイナミックマップ作製 静岡県のオープンデータを活⽤
- 75.
- 76.
- 77. 交通システム 運営プラットフォーム 部品メーカー 部品メーカー ⼀次 サプライヤー ⼀次 サプライヤー ⾃動運転⾞・ ソフトウェア 提 供者 次世代 駆動装置 提 供 者 交通 サービス ⾃動⾞産業の構造 誰がこの領域を担うのか 熾烈な競争の真っ最中！ ・MONET（TOYOTA＋SB） ・Google ・Uber ・Apple ・Whim ・百度 .etc Mobility as a Service 「道路」や「まちづくり」 の考え⽅が変わる！ 移動⾰命から「まち」の 再デザインが始まる！ 出典：ADL「モビリティ進化論」を参考に作成
- 78.
- 79.
- 80. デジタルツインの実現・・・ VIRTUAL SHIZUOKA バーチャル世界でシミュレーションを⾏い、現実世界における将来の変化を予測する シミュレーション フィードバック モニタリング ３次元モデル 蓄積 分 析 収 集 活 ⽤ バーチャル世界 （仮想） 現実世界 （フィジカル）
- 81.
- 82.
- 83.
- 84.
- 85.
- 86. VIRTUAL SHIZUOKA ？？？ VIRTUALSINGAPORE のパクリ？？ 出典︓Uses of Virtual Singapore（https://youtu.be/y8cXBSI6o44）
- 87.
- 88.
- 89. でも、国交省のPLATEAUも３Dモデルだよね。。。 静岡県は国に喧嘩売ってるの？ ？ ？ Mapthe New World.
- 90.
- 91. ３次元点群データから３Dモデルを作成する（Scan to BIM） ３D モ デ ル を 作 成 す る 概 念 が 変 わ る か も し れ な い ! ? VIRTUAL SINGAPRE のような作成⽅法が現在の主流
- 92.
- 93.
- 94.
- 95. LOD２（コスト低） LOD3（コスト⾼） VIRTUAL SHIZUOKAから３D都市モデルを（Scanto BIM）で⾃動作成する LOD3は精緻でリアルな３D都市表現が可能であるが作成コストが⾼い
- 96.
- 97.
- 98.
- 99.
- 100. 静岡県 交通基盤部 政策管理局 建設政策課未来まちづくり室 杉本 直也 / Naoya Sugimoto E-mail：naoya2_sugimoto@pref.shizuoka.lg.jp VIRTUAL SHIZUOKAイメージ動画
