20200521 100均ガジェット分解のススメ
- 1.
- 2. Masawo Yamazaki (@tomorrow56) -ハードウエア設計エンジニア(量産設計) Facebook: Masawo Yamazaki Twitter: @tomorrow56
- 3. 「ThousanDIY」という名で 月刊I/Oで分解記事を書いています 最新号は「リモコンライト」 https://www.kohgakusha.co.jp/io/ 2月に単行本が出ました 前編(5月号)後編(6月号) https://bit.ly/2zMTF6t
- 4. 100均ガジェット分解のススメ •100均ガジェットの魅力 •分解の手順 • 外装を分解する • 回路図を描く •部品の種類を調べる • 写真を撮る •もうちょっと調べてみた(事例) • コントローラの素性 • 樹脂モールドを削ってみる 「個人でも手の届く機材」を使って解析する方法を紹介します
- 5.
- 6.
- 7.
- 8.
- 9.
- 10.
- 11.
- 12.
- 13.
- 14.
- 15.
- 16.
- 17.
- 18.
- 19. マーキングからGoogleで検索 2TY->PNP Tr S8550A2SHB->N-ch MOSFET SI2302 N4007->Power Diode 1N4007 これでわかるのはかなりラッキー
- 20. AliExpressやAlibabaで検索 CdSセル GL5528 IR-Reciever VS838 RGBLED SMD5050 白色LED SMD2835 Audio Amp 8002シリーズ NSIWAY製 Zhengxin製
- 21. 百度でデータシートを探す JL223B TOUCH PADDETECTOR タッチセンサーライト
- 22. 機能の似た部品を探す USBチャージャエミュレータ 「515R」ではヒットせず 深圳市芯卓微科技有限公司 「UC2635」 機能・ピン配置一致 LEDドライバIC 「9003AH8090」ではヒットせず 上海晶丰明源半导体股份有限公司「BP5131S」 機能一致・ピン配置が左右逆
- 23.
- 24. 写真を撮る 簡易撮影ボックス GIMP - GNUImage Manipulation Program Amazonで1000円くらい https://amzn.to/3cDOsNb https://www.gimp.org/
- 25.
- 26.
- 27.
- 28.
- 29.
- 30. 中国 珠海市杰理科技股份有限公司(杰理芯片) ●会社紹介より 珠海JieLi Technologyテクノロジーは2010年設立. 主に、無線周波数インテリジェント端末やマルチメ ディアインテリジェント端末などのシステムオン チップ（SoC）の研究、開発、販売を行っています. 同社の製品は主にAIスマートスピーカー, Bluetoothスピーカー,Bluetoothヘッドセット, スマー ト音声おもちゃ, 超高精細レコーダー, スマートビ デオモニタリング, 血圧モニター, およびその他の IOTスマートターミナル製品で使用されています. ダウンストリームアプリケーションの製品市場は 非常に広範で巨大です. ユニバーサルな高性能・ 低消費電力のBluetoot, ビデオおよびワイヤレス 通信リンクシステムチップ（SoC）を国内および海 外の顧客に提供し, スマートシティ, スマートホー ム, IoTなどのさまざまなアプリケーションシナリオ に完全なワイヤレス通信ソリューションを提供しま す.
- 31. JL社のチップの仕様・データシートは未公開 AC1716AP AC6919A AS19AP21243 AC6939B パッケージのマーキングと型番の関係を含め てJL社のチップの詳細は公開されていない が,2015~2017年の製品のデータシートは外 部サイトでいくつか入手可能. AC4601: https://bit.ly/2Za6vGS AC6905A: https://bit.ly/3dWAtlT AC6908C:https://bit.ly/2At74kA 前ページの製品一覧に記載の最新の CHIPSETの情報はWeb上では見つけられない.
- 32.

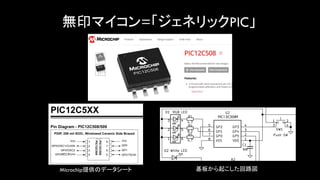

- 33.
- 34.
- 35. USB情報を確認してみる ”List of USBID’s”でVIDとPIDを検索 http://www.linux-usb.org/usb.ids まずWindowsのデバイスマネージャー 「接続別」表示が探しやすい リストと一致しないのが結構ある
- 36.
- 37. ワイヤレスマウスのUSB情報 ”TeLink Semiconductor (Shanghai)Co., Ltd.” ->Webサイトで該当するチップセットを調査 ->”TLSR8510&TLSR8513”でほぼ確定
- 38. 4ポートUSBハブのUSB情報 ” University ofKansas”ではヒットしない(そもそもカンザス大学??) ->”List of USB ID’s”では「0x0A05:Unknown Manufacturer」 類似製品より「迈科微电子（深圳）有限公司(MICOV)」の「MN7211」と推定 「USB2.0」だけどFull Speed(12Mbps)まで色々怪しい
- 39.
- 40. 樹脂モールドを削る ベアチップ実装はモールドをダイヤモンドヤスリとカッターで削る ダイソーの小型ヤスリを愛用 作業のコツ 1. チップに傷をつけないように、平らに少しづつヤスリで削る • 表面を濡らしながら作業すると見やすい 2.チップの端が見えたらカッターでモールドを削ぐ • チップ表面を傷つけないように「刃の背中」で力を入れずに少しづつ
- 41. USB顕微鏡で観察 G600 600x USBmicroscope AliExpressで4500円 https://bit.ly/2Tdzo0X 秋葉原のShigezoneでも購入可能 ワイヤレスマウス USBドングル(送信) マウス本体(受信) USBハブ キッチンタイマー
- 42. チップの特定の例 ワイヤレスマウス USBドングル(送信) マウス本体(受信) データシートの”Bonding diagramfor DICE”と重ねて確認 「TeLink Semiconductor (Shanghai) Co., Ltd.」の「TLSR8510 & TLSR8513」
- 43.
- 44.
- 45.
