1. 2120056
笠松 惇

2. 2

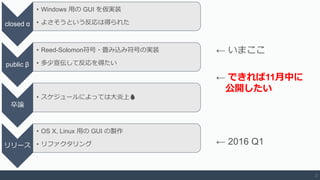

closed α
• Windows 用の GUI を仮実装
• よさそうという反応は得られた
public β
• Reed-Solomon符号・畳み込み符号の実装
• 多少宣伝して反応を得たい
卒論
• スケジュールによっては大炎上🔥
リリース
• OS X, Linux 用の GUI の製作
• リファクタリング
← いまここ
← できれば11月中に
公開したい
← 2016 Q1

3. 3
厳しい
ので現実から目を背けた

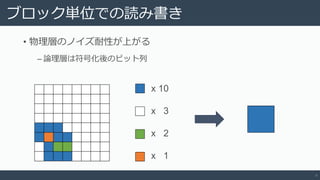

4. ブロック単位での読み書き
• 物理層のノイズ耐性が上がる
‒ 論理層は符号化後のビット列
4
x 10
x 3
x 2
x 1

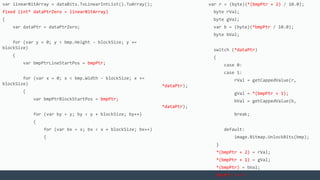

5. var linearBitArray = dataBits.ToLinearIntList().ToArray();
fixed (int* dataPtrZero = linearBitArray)
{
var dataPtr = dataPtrZero;
for (var y = 0; y < bmp.Height - blockSize; y +=
blockSize)
{
var bmpPtrLineStartPos = bmpPtr;
for (var x = 0; x < bmp.Width - blockSize; x +=
blockSize)
{
var bmpPtrBlockStartPos = bmpPtr;
for (var by = y; by < y + blockSize; by++)
{
for (var bx = x; bx < x + blockSize; bx++)
{
var r = (byte)(*(bmpPtr + 2) / 10.0);
byte rVal;
byte gVal;
var b = (byte)(*bmpPtr / 10.0);
byte bVal;
switch (*dataPtr)
{
case 0:
case 1:
rVal = getCappedValue(r,
*dataPtr);
gVal = *(bmpPtr + 1);
bVal = getCappedValue(b,
*dataPtr);
break;
default:
image.Bitmap.UnlockBits(bmp);
}
*(bmpPtr + 2) = rVal;
*(bmpPtr + 1) = gVal;
*(bmpPtr) = bVal;
bmpPtr += 4;

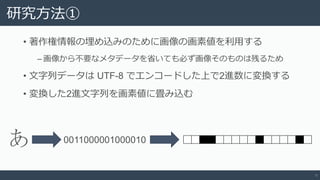

6. 研究方法①
• 著作権情報の埋め込みのために画像の画素値を利用する
‒ 画像から不要なメタデータを省いても必ず画像そのものは残るため
• 文字列データは UTF-8 でエンコードした上で2進数に変換する
• 変換した2進文字列を画素値に畳み込む
6
あ 0011000001000010

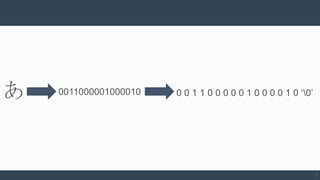

7. 7
あ 0011000001000010 0 0 1 1 0 0 0 0 0 1 0 0 0 0 1 0 ‘0’

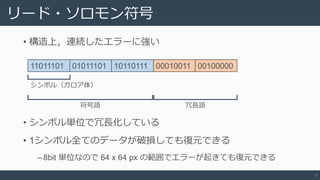

8. リード・ソロモン符号
• 構造上，連続したエラーに強い
8
11011101 01011101 10110111 00010011 00100000
シンボル（ガロア体）
符号語 冗長語
• シンボル単位で冗長化している
• 1シンボル全てのデータが破損しても復元できる
‒ 8bit 単位なので 64 x 64 px の範囲でエラーが起きても復元できる

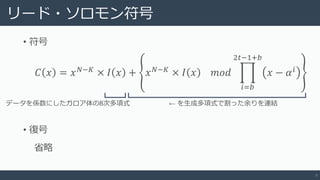

9. リード・ソロモン符号
• 符号
9
𝐶 𝑥 = 𝑥 𝑁−𝐾
× 𝐼 𝑥 + 𝑥 𝑁−𝐾
× 𝐼 𝑥 𝑚𝑜𝑑
𝑖=𝑏
2𝑡−1+𝑏
𝑥 − 𝛼 𝑖
• 復号
省略
データを係数にしたガロア体の8次多項式 ← を生成多項式で割った余りを連結

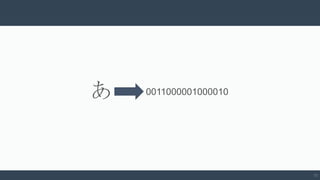

10. 10
あ 0011000001000010

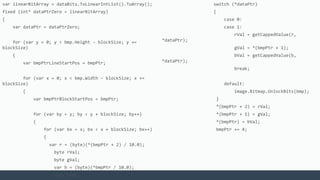

11. var linearBitArray = dataBits.ToLinearIntList().ToArray();
fixed (int* dataPtrZero = linearBitArray)
{
var dataPtr = dataPtrZero;
for (var y = 0; y < bmp.Height - blockSize; y +=
blockSize)
{
var bmpPtrLineStartPos = bmpPtr;
for (var x = 0; x < bmp.Width - blockSize; x +=
blockSize)
{
var bmpPtrBlockStartPos = bmpPtr;
for (var by = y; by < y + blockSize; by++)
{
for (var bx = x; bx < x + blockSize; bx++)
{
var r = (byte)(*(bmpPtr + 2) / 10.0);
byte rVal;
byte gVal;
var b = (byte)(*bmpPtr / 10.0);
byte bVal;
switch (*dataPtr)
{
case 0:
case 1:
rVal = getCappedValue(r,
*dataPtr);
gVal = *(bmpPtr + 1);
bVal = getCappedValue(b,
*dataPtr);
break;
default:
image.Bitmap.UnlockBits(bmp);
}
*(bmpPtr + 2) = rVal;
*(bmpPtr + 1) = gVal;
*(bmpPtr) = bVal;
bmpPtr += 4;

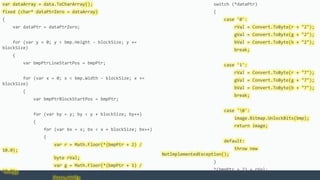

12. var dataArray = data.ToCharArray();
fixed (char* dataPtrZero = dataArray)
{
var dataPtr = dataPtrZero;
for (var y = 0; y < bmp.Height - blockSize; y +=
blockSize)
{
var bmpPtrLineStartPos = bmpPtr;
for (var x = 0; x < bmp.Width - blockSize; x +=
blockSize)
{
var bmpPtrBlockStartPos = bmpPtr;
for (var by = y; by < y + blockSize; by++)
{
for (var bx = x; bx < x + blockSize; bx++)
{
var r = Math.Floor(*(bmpPtr + 2) /
10.0);
byte rVal;
var g = Math.Floor(*(bmpPtr + 1) /
10.0);
switch (*dataPtr)
{
case '0':
rVal = Convert.ToByte(r + "2");
gVal = Convert.ToByte(g + "2");
bVal = Convert.ToByte(b + "2");
break;
case '1':
rVal = Convert.ToByte(r + "7");
gVal = Convert.ToByte(g + "7");
bVal = Convert.ToByte(b + "7");
break;
case '0':
image.Bitmap.UnlockBits(bmp);
return image;
default:
throw new
NotImplementedException();
}
*(bmpPtr + 2) = rVal;

13. demo
13
