第41回オープンCAE勉強会＠関西での発表資料

1. オープンCAEコンサルタント
OCSE^2 代表 野村悦治
2015/10/31 第41回オープンCAE勉強会＠岐阜
2015/11/14 第43回オープンCAE勉強会関西
1
1. Allrun「やってみた」
2. motorBike by cfMesh
3. my HomePage
最近の取り組み紹介

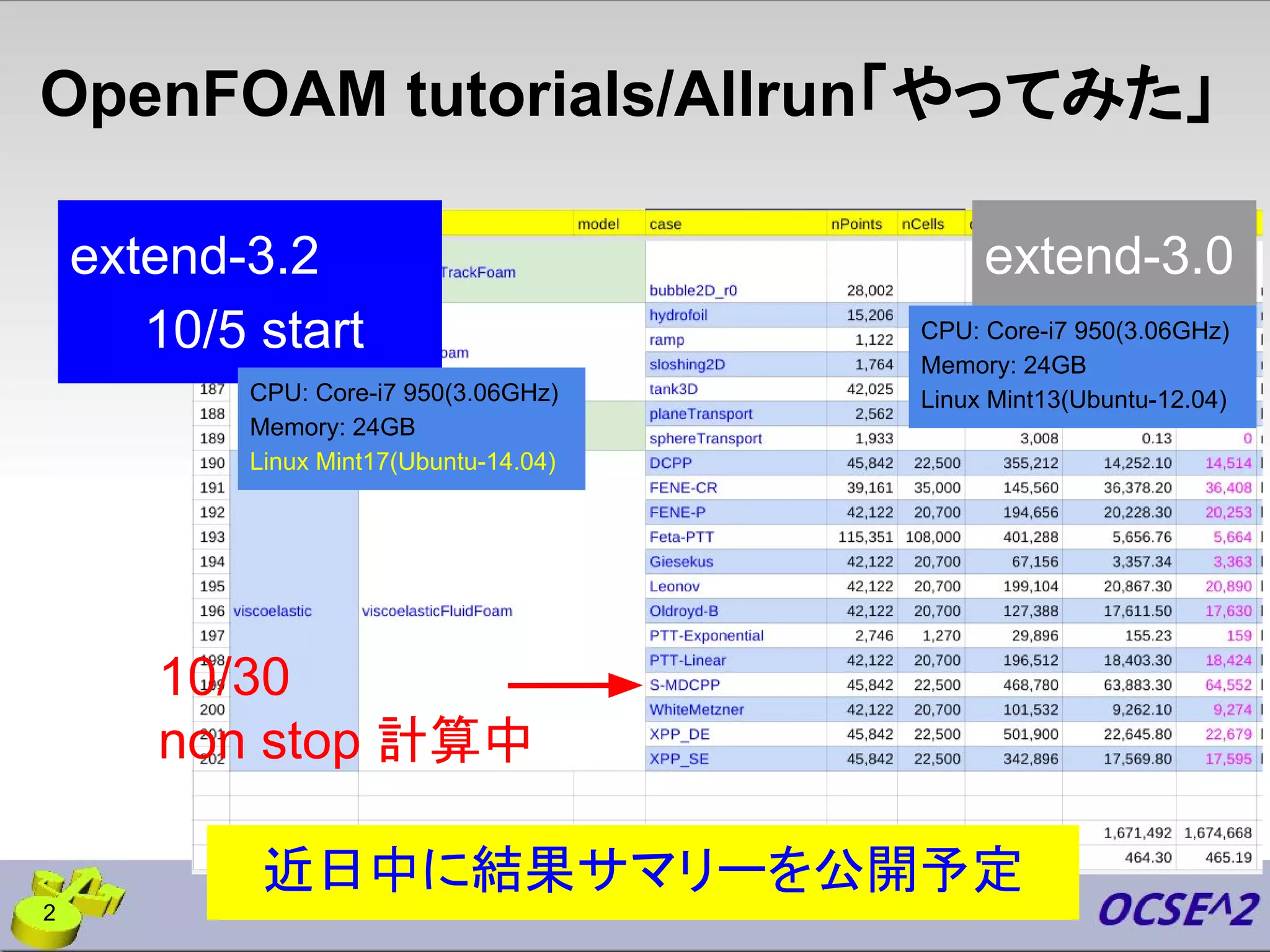

2. OpenFOAM tutorials/Allrun「やってみた」
extend-3.2
10/5 start
2
extend-3.0
CPU: Core-i7 950(3.06GHz)
Memory: 24GB
Linux Mint13(Ubuntu-12.04)CPU: Core-i7 950(3.06GHz)
Memory: 24GB
Linux Mint17(Ubuntu-14.04)
10/30
non stop 計算中
近日中に結果サマリーを公開予定

3. 3
11/14
non stop 計算中
OpenFOAM-2.4.0

4. motorBike by cfMesh の更新
4
FreeCAD上でSTLファイルのソリッド化は可能
cfMeshのVerUP対応

5. FreeCAD：STLファイルのソリッド化要点
スケールの問題
5
解凍
Paraviewで開く
寸法確認⇒m(メートル)で定義
mm(ミリメートル)に変換
surfaceTransformPoints -scale '(1000 1000 1000)' motorBike.obj motorBike.stl

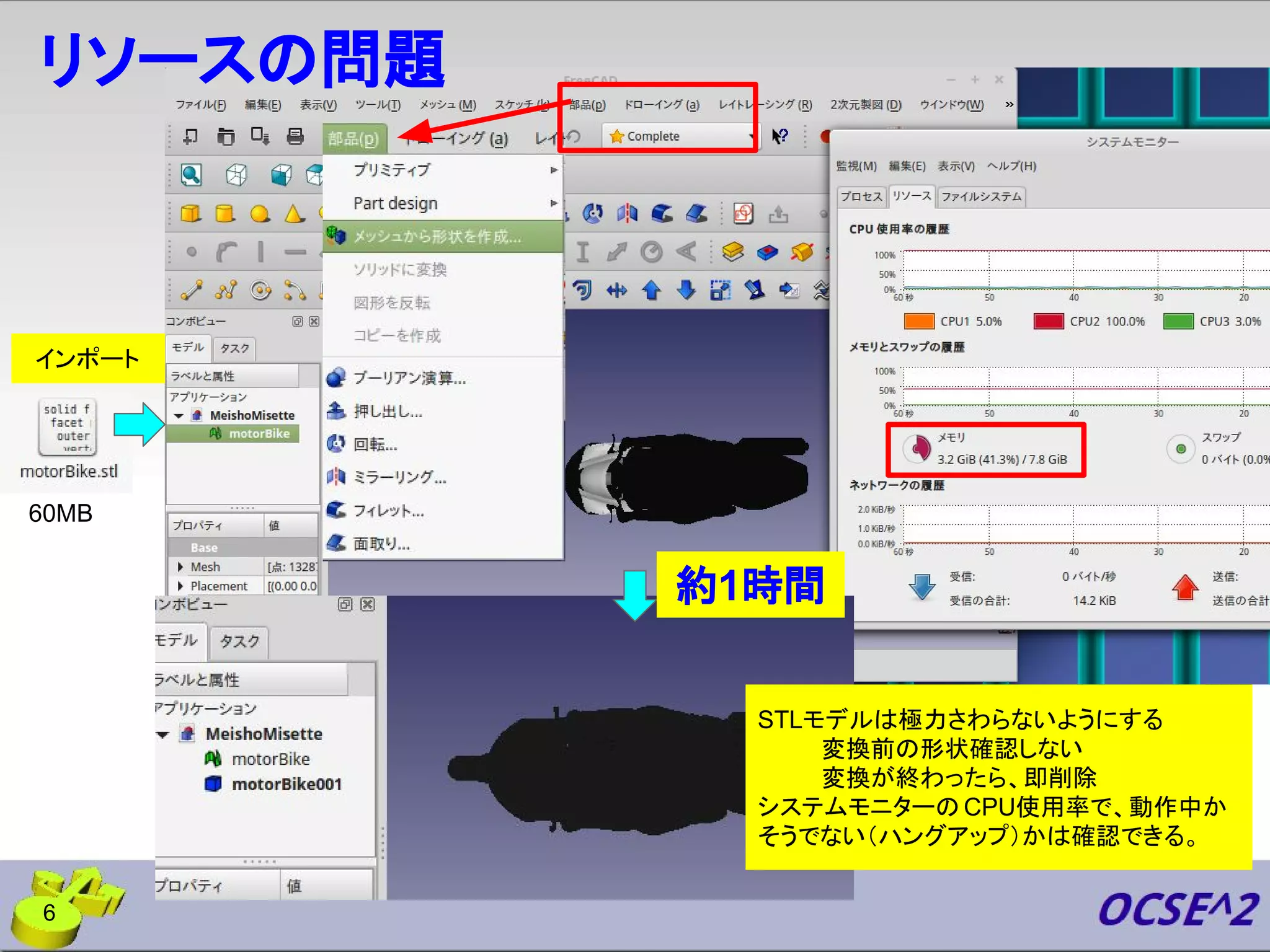

6. 6
60MB
インポート
約1時間
リソースの問題
STLモデルは極力さわらないようにする
変換前の形状確認しない
変換が終わったら、即削除
システムモニターの CPU使用率で、動作中か
そうでない（ハングアップ）かは確認できる。

7. 7
FreeCADで解析モデル作成
立方体プリミティブを
サイズ変更・移動
面分割・結合
⇒名前変更
ツール
⇒マクロ実行
cfMesh用設定ファイル出力

8. 8
cfMeshのVerUpで、baffle構造問題
対策：baffleに厚みを持たせる←baffleを分離

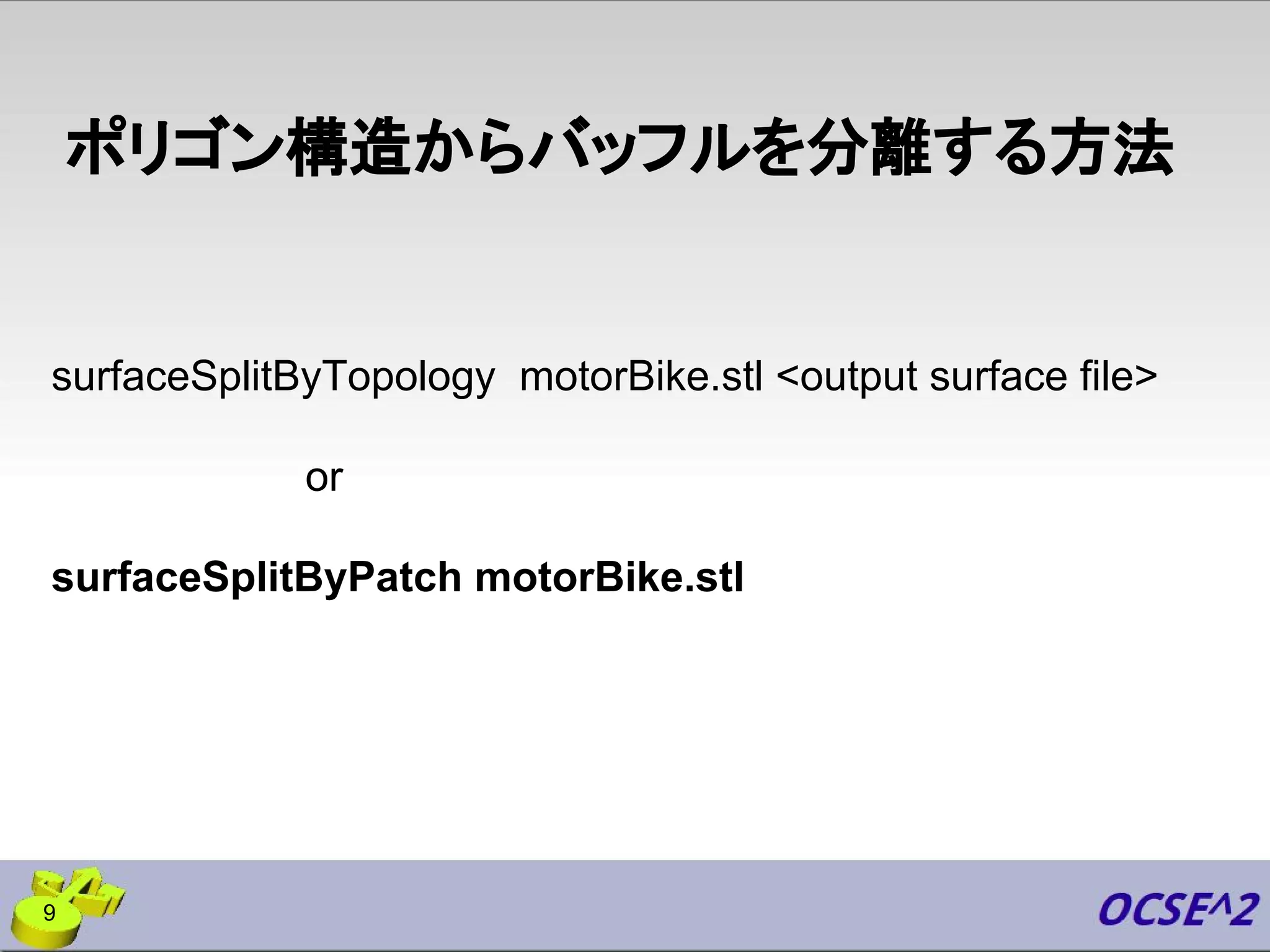

9. ポリゴン構造からバッフルを分離する方法
9
surfaceSplitByTopology motorBike.stl <output surface file>
or
surfaceSplitByPatch motorBike.stl

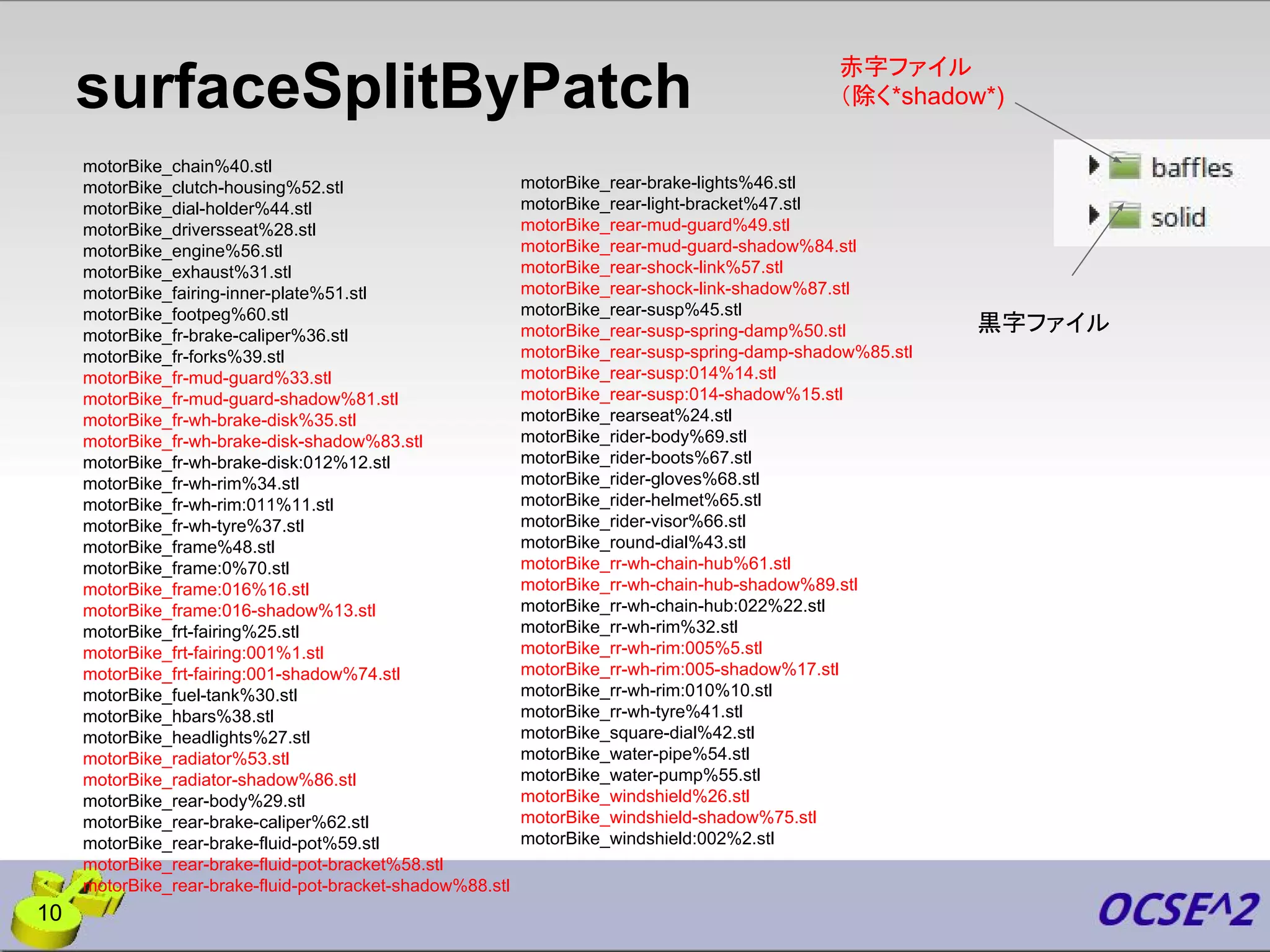

10. surfaceSplitByPatch
10
motorBike_chain%40.stl
motorBike_clutch-housing%52.stl
motorBike_dial-holder%44.stl
motorBike_driversseat%28.stl
motorBike_engine%56.stl
motorBike_exhaust%31.stl
motorBike_fairing-inner-plate%51.stl
motorBike_footpeg%60.stl
motorBike_fr-brake-caliper%36.stl
motorBike_fr-forks%39.stl
motorBike_fr-mud-guard%33.stl
motorBike_fr-mud-guard-shadow%81.stl
motorBike_fr-wh-brake-disk%35.stl
motorBike_fr-wh-brake-disk-shadow%83.stl
motorBike_fr-wh-brake-disk:012%12.stl
motorBike_fr-wh-rim%34.stl
motorBike_fr-wh-rim:011%11.stl
motorBike_fr-wh-tyre%37.stl
motorBike_frame%48.stl
motorBike_frame:0%70.stl
motorBike_frame:016%16.stl
motorBike_frame:016-shadow%13.stl
motorBike_frt-fairing%25.stl
motorBike_frt-fairing:001%1.stl
motorBike_frt-fairing:001-shadow%74.stl
motorBike_fuel-tank%30.stl
motorBike_hbars%38.stl
motorBike_headlights%27.stl
motorBike_radiator%53.stl
motorBike_radiator-shadow%86.stl
motorBike_rear-body%29.stl
motorBike_rear-brake-caliper%62.stl
motorBike_rear-brake-fluid-pot%59.stl
motorBike_rear-brake-fluid-pot-bracket%58.stl
motorBike_rear-brake-fluid-pot-bracket-shadow%88.stl
motorBike_rear-brake-lights%46.stl
motorBike_rear-light-bracket%47.stl
motorBike_rear-mud-guard%49.stl
motorBike_rear-mud-guard-shadow%84.stl
motorBike_rear-shock-link%57.stl
motorBike_rear-shock-link-shadow%87.stl
motorBike_rear-susp%45.stl
motorBike_rear-susp-spring-damp%50.stl
motorBike_rear-susp-spring-damp-shadow%85.stl
motorBike_rear-susp:014%14.stl
motorBike_rear-susp:014-shadow%15.stl
motorBike_rearseat%24.stl
motorBike_rider-body%69.stl
motorBike_rider-boots%67.stl
motorBike_rider-gloves%68.stl
motorBike_rider-helmet%65.stl
motorBike_rider-visor%66.stl
motorBike_round-dial%43.stl
motorBike_rr-wh-chain-hub%61.stl
motorBike_rr-wh-chain-hub-shadow%89.stl
motorBike_rr-wh-chain-hub:022%22.stl
motorBike_rr-wh-rim%32.stl
motorBike_rr-wh-rim:005%5.stl
motorBike_rr-wh-rim:005-shadow%17.stl
motorBike_rr-wh-rim:010%10.stl
motorBike_rr-wh-tyre%41.stl
motorBike_square-dial%42.stl
motorBike_water-pipe%54.stl
motorBike_water-pump%55.stl
motorBike_windshield%26.stl
motorBike_windshield-shadow%75.stl
motorBike_windshield:002%2.stl
赤字ファイル
（除く*shadow*)
黒字ファイル

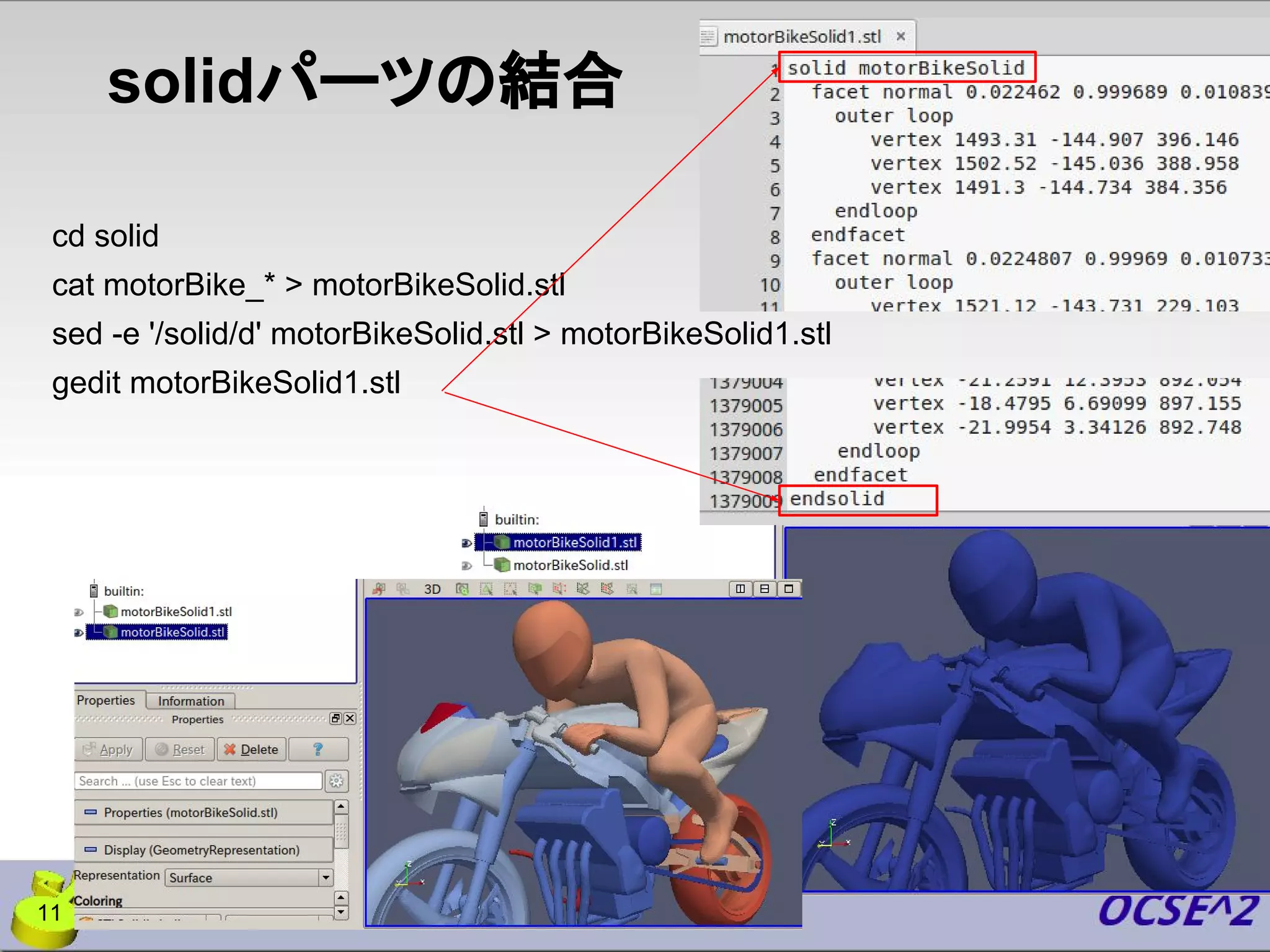

11. solidパーツの結合
cd solid
cat motorBike_* > motorBikeSolid.stl
sed -e '/solid/d' motorBikeSolid.stl > motorBikeSolid1.stl
gedit motorBikeSolid1.stl
11

12. baffleパーツの結合
12

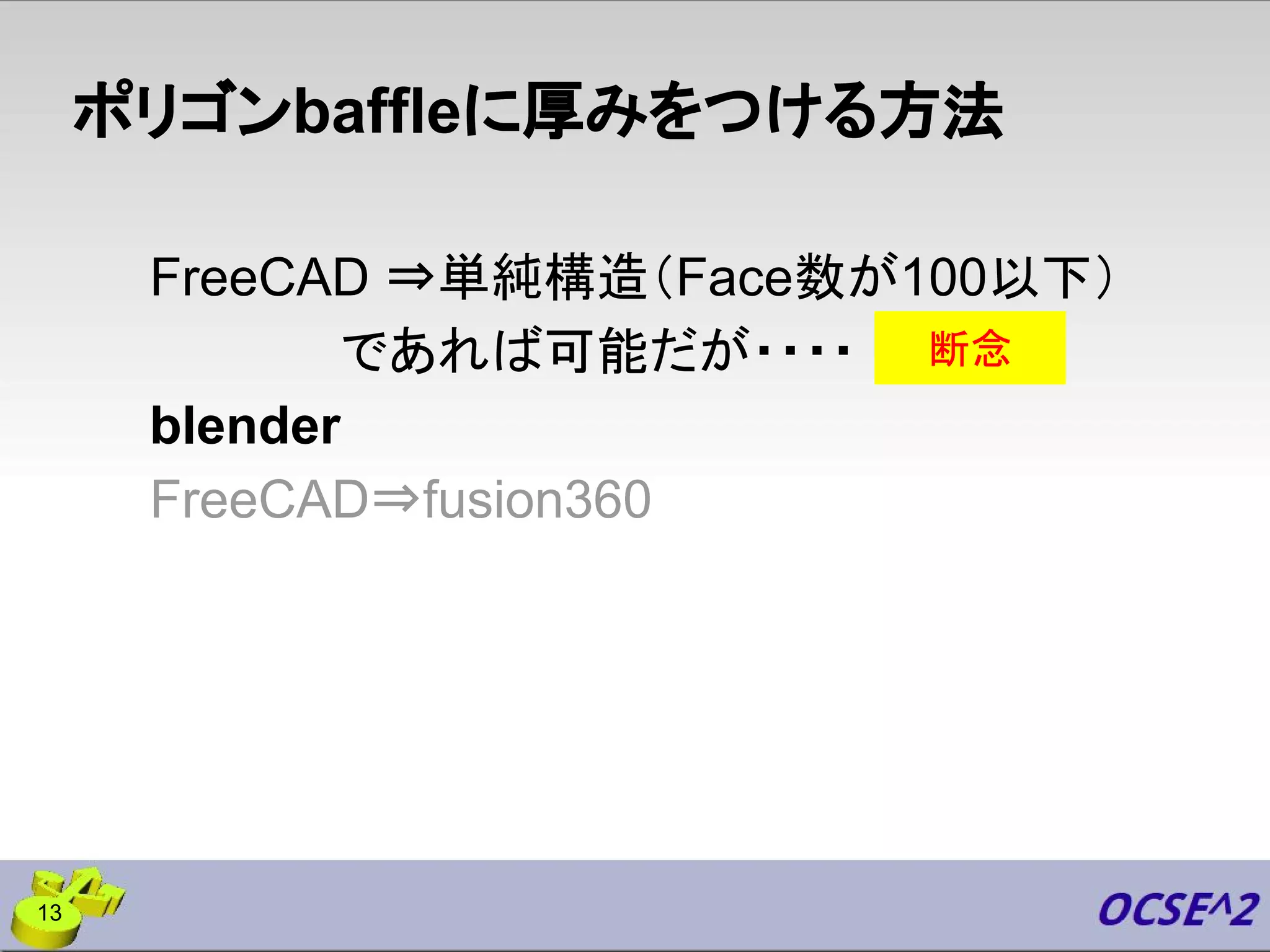

13. ポリゴンbaffleに厚みをつける方法
FreeCAD ⇒単純構造（Face数が100以下）
であれば可能だが・・・・
blender
FreeCAD⇒fusion360
13
断念

14. 14

15. 15
Homeキーを押す

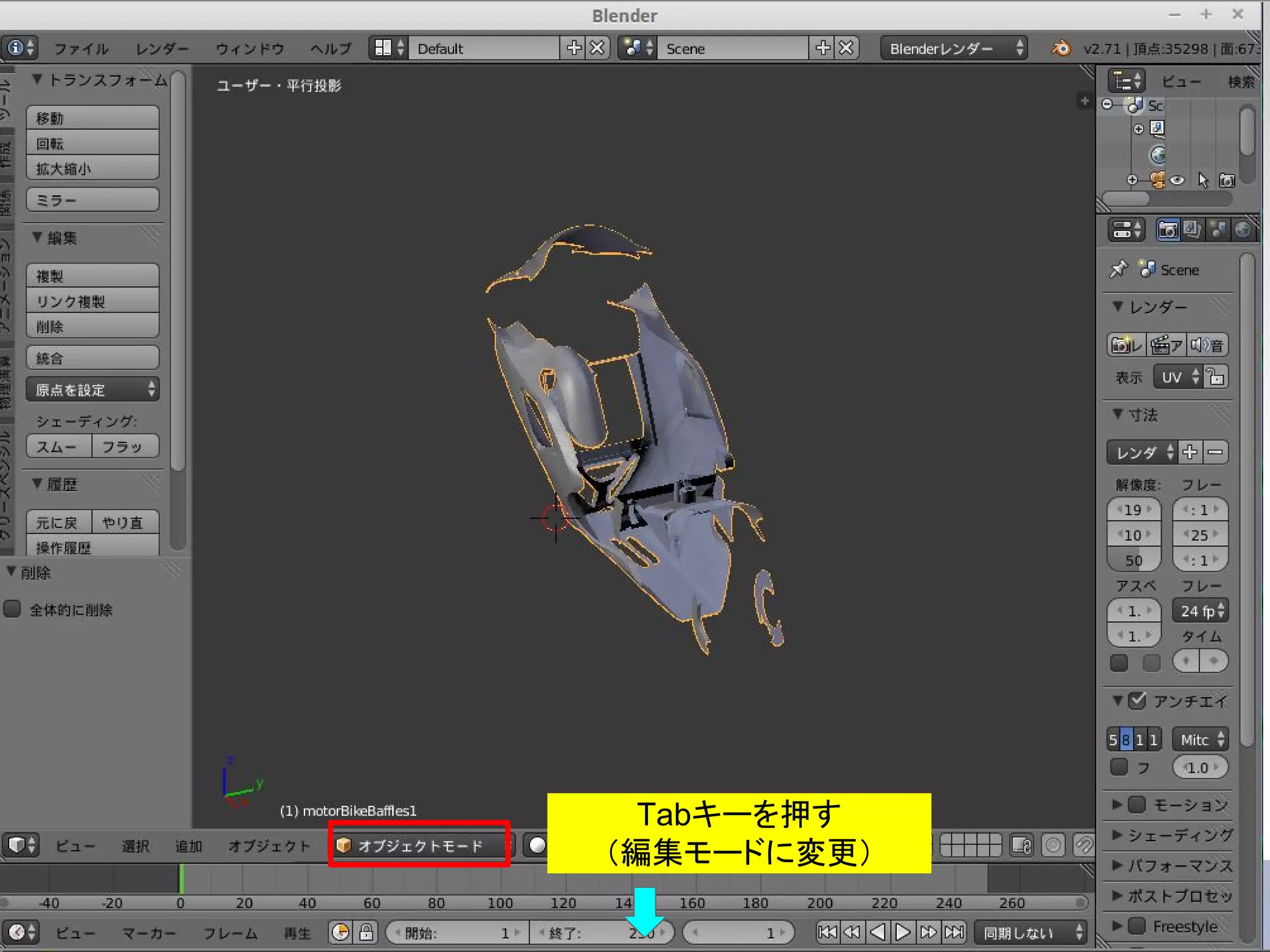

16. 16
Tabキーを押す
（編集モードに変更）

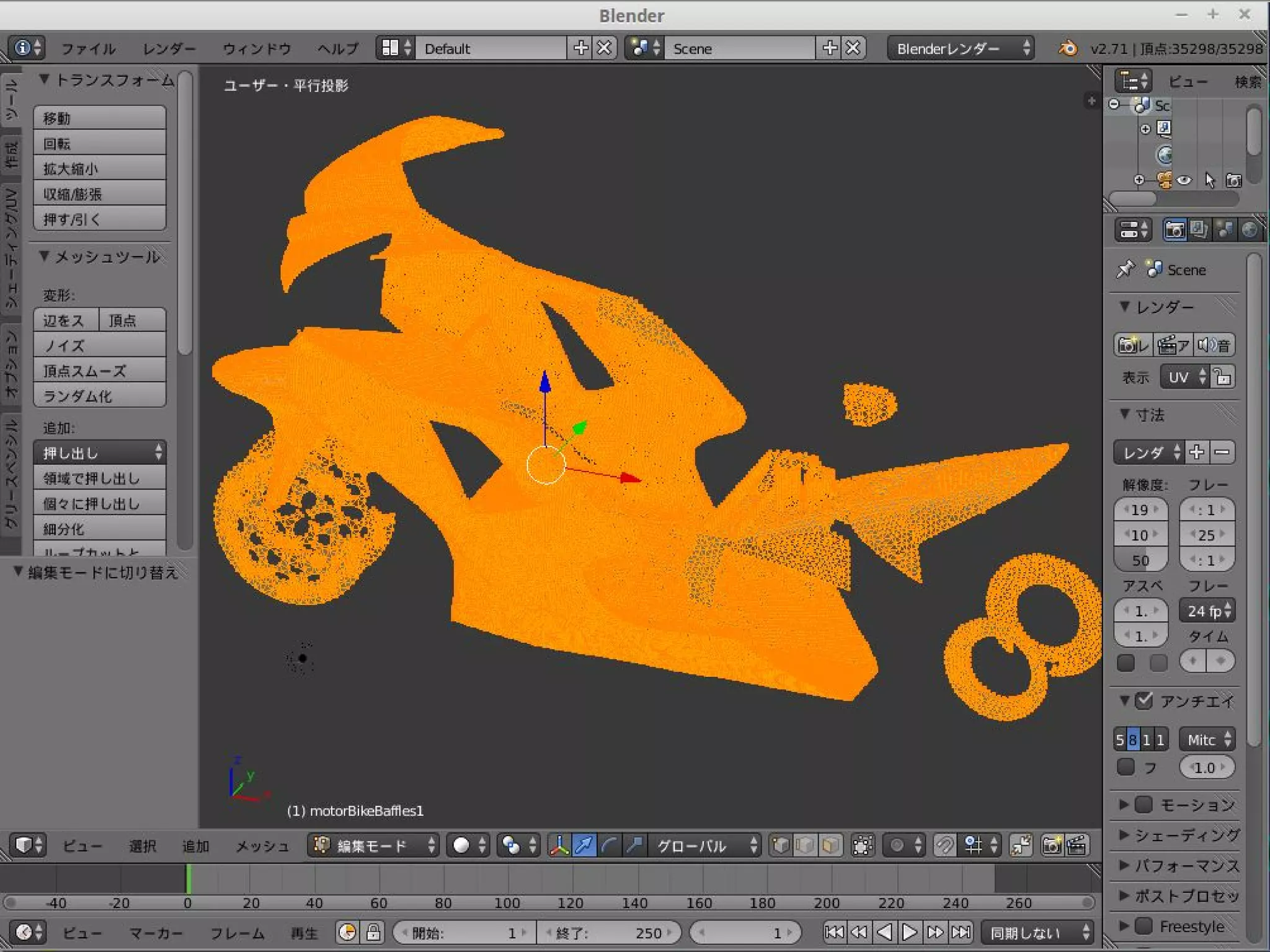

17. 17

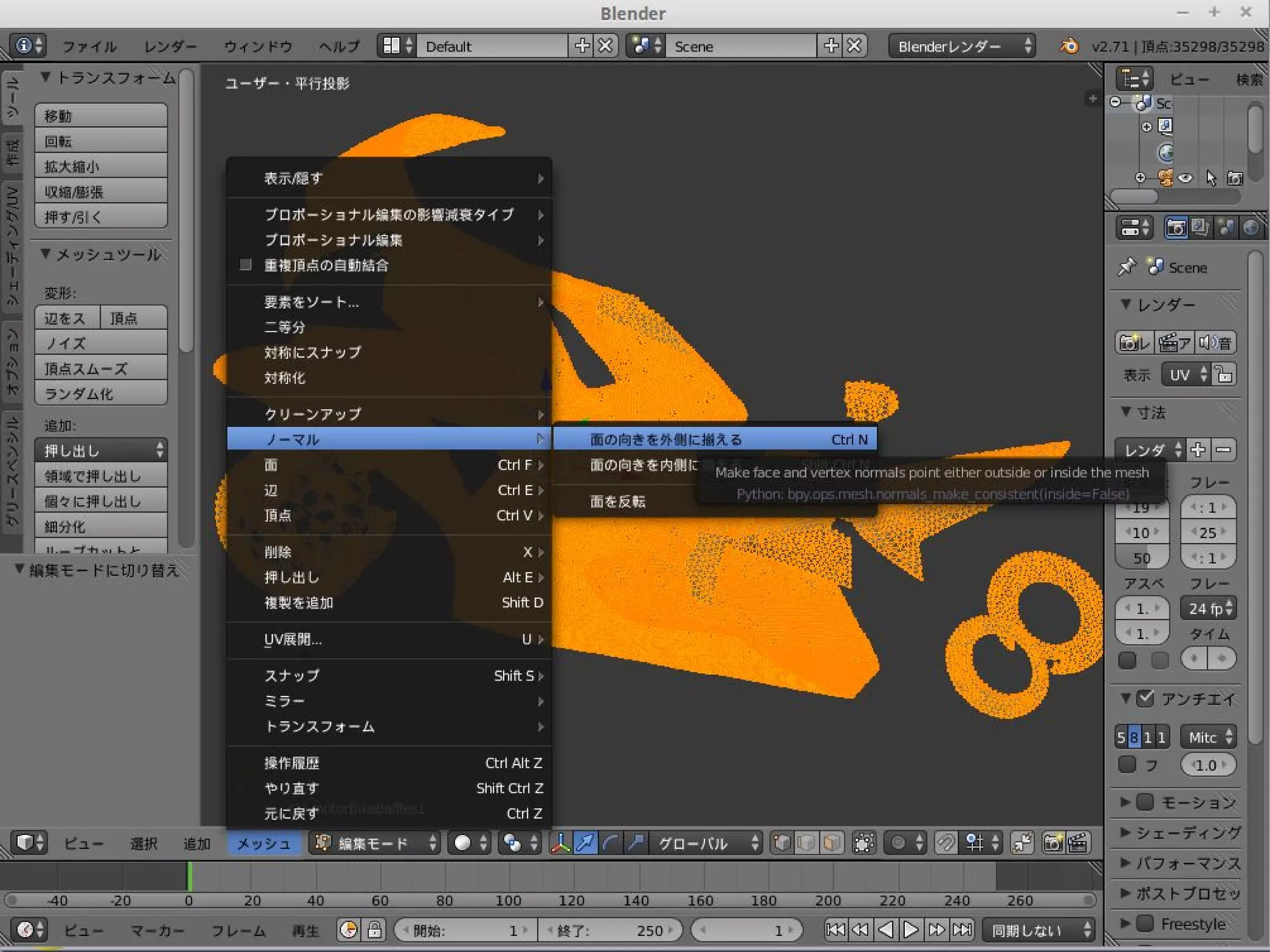

18. 18

19. 19

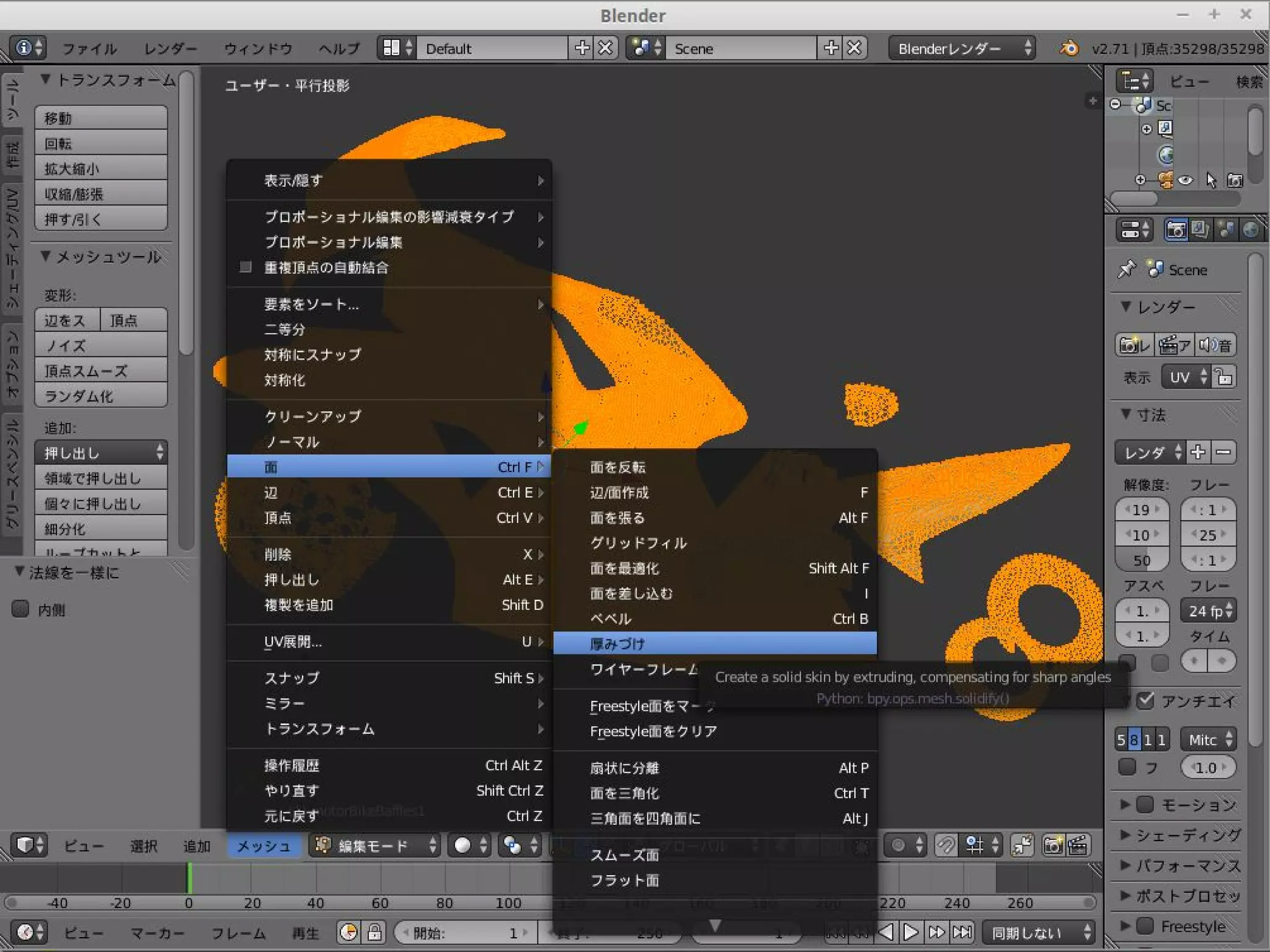

20. 20
厚みのサイズ指定

21. 21

22. 22
FreeCADで解析モデル作成
baffle部全体に
厚みを付けて
再構築したモデル
Solid部のみを
再構築したモデル

23. 厚みによる違い
23
t = 1 mm
t = 3 mm
計算不能
計算OK

24. Layer optimisation
24
optimiseLayer 1;
optimiseLayer 0;
計算OK
計算結果
異常

25. ポリゴンbaffleに厚みをつける方法
FreeCAD
blender
FreeCAD⇒Autodesk Fusion360
25

26. 26
インポート
エクスポート

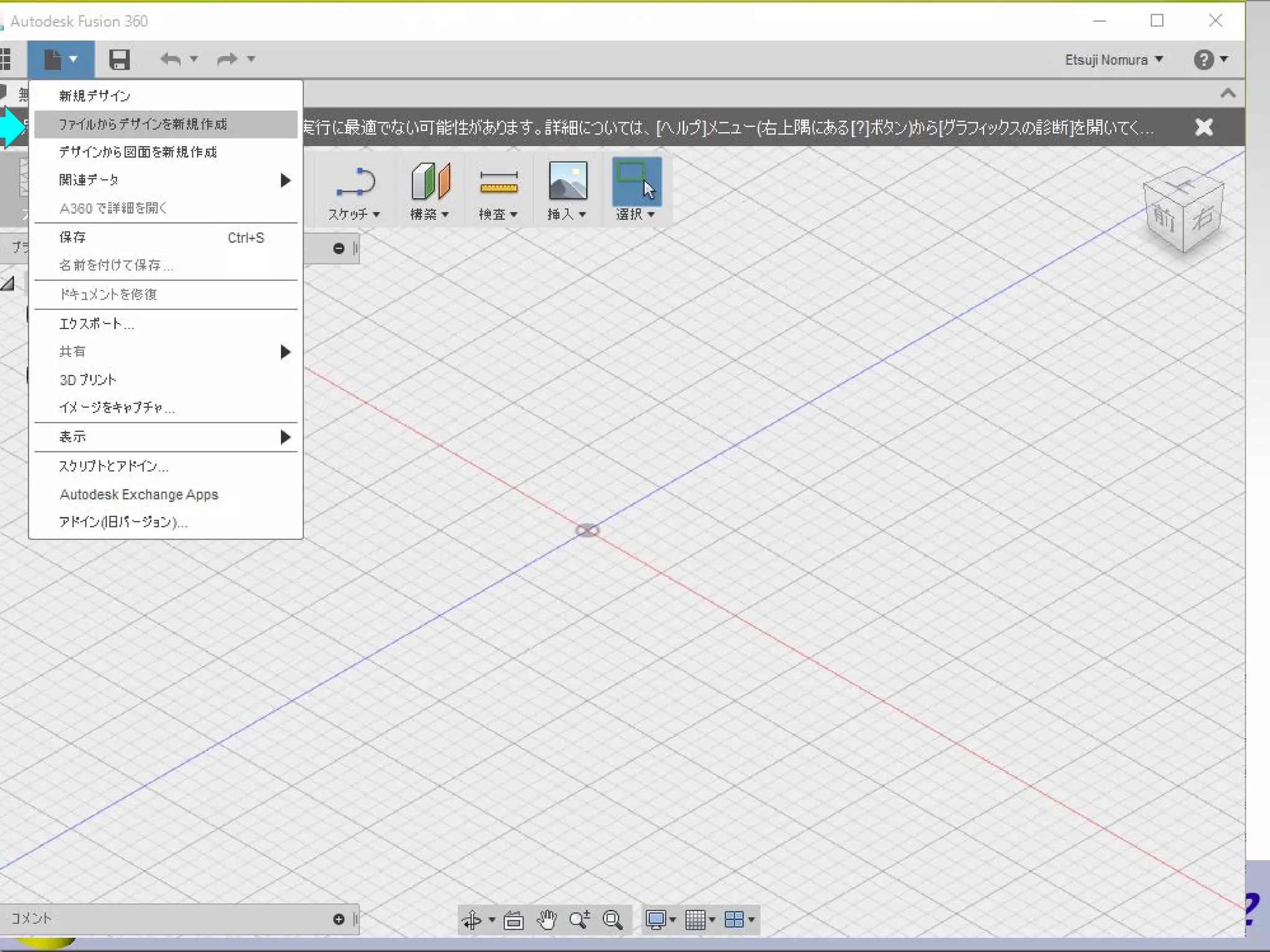

27. 27

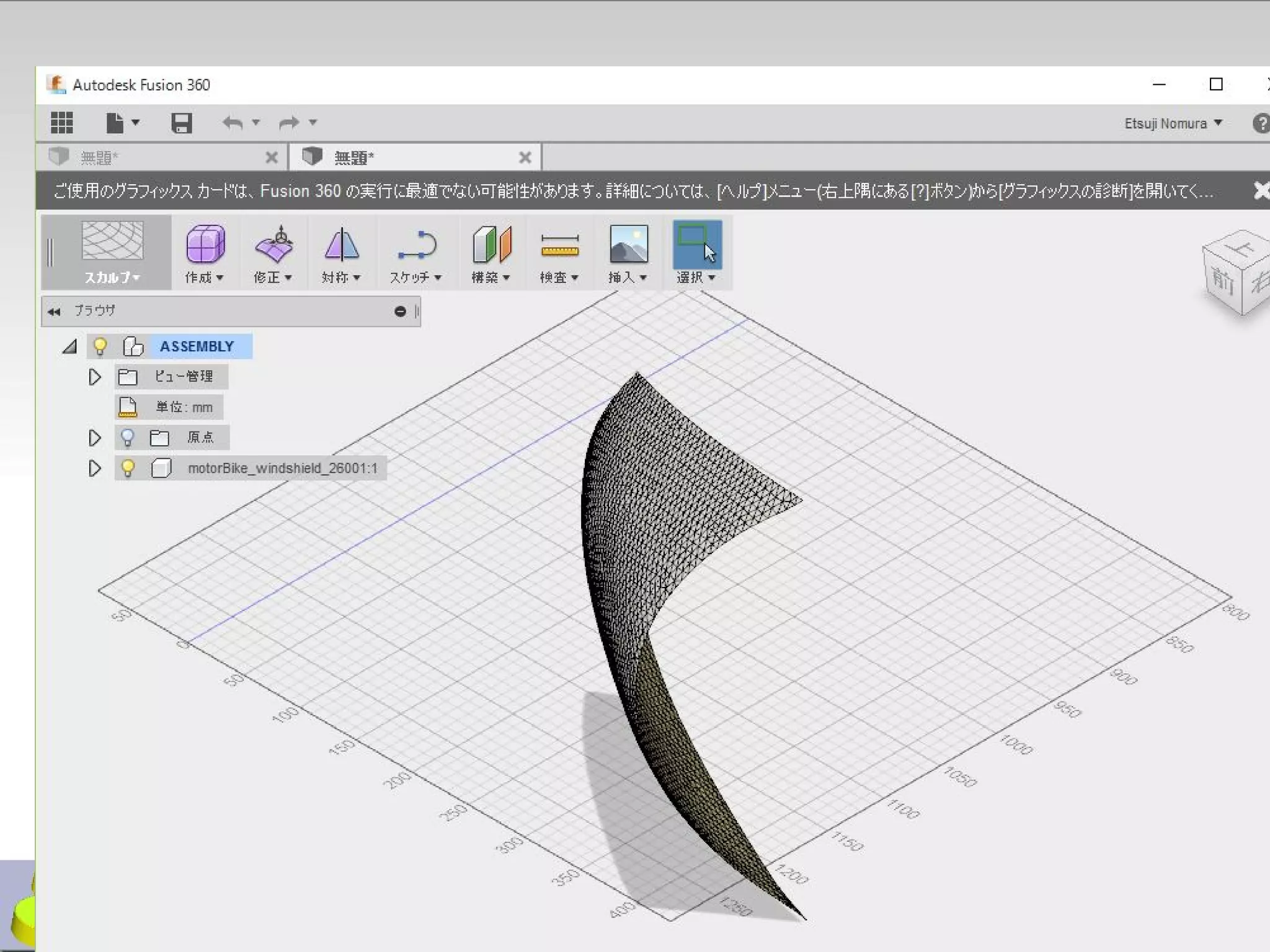

28. 28

29. 29

30. 30
エクスポート

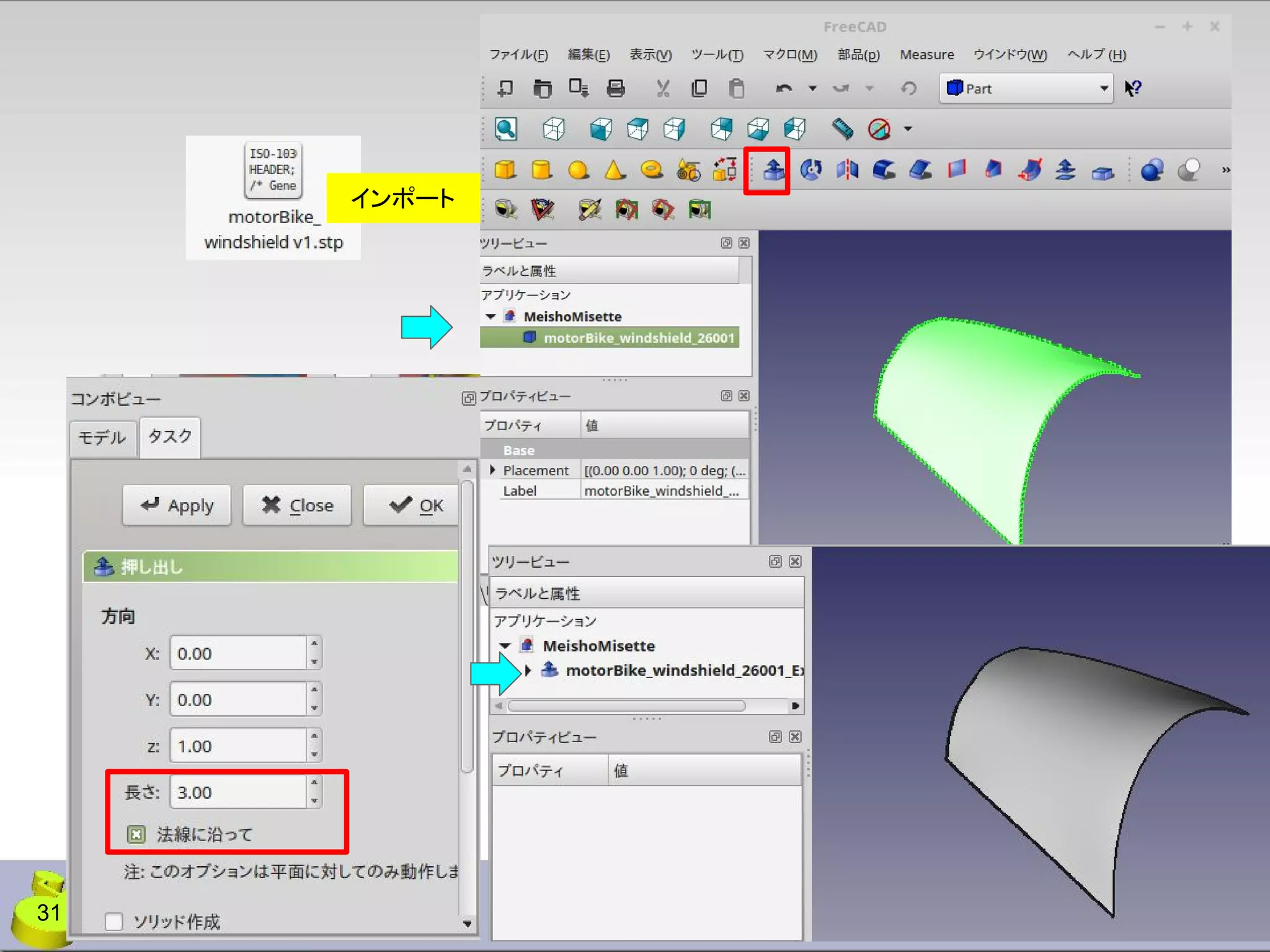

31. 31
インポート

32. 現在取組中
32
baffle部だけでなく、
solid部も再構築してみるか・・・

33. 33
作業時間・・・約1日

34. 34

35. 35
Face毎を一括で厚み付け
OKだが、結合が不能
Face毎個別に厚み付け
出来ないものもある

36. PC環境整備
36
Web/File
サーバー
Desktop
2014/8 サーバー（電源）が昇天
10月 新サーバーにて運用開始
新AdSense導入
9月 OS更新
8/20 Win10動作確認
DEXCS2015クリーンイン
ストール（別ドライブ）
10月 各種バックアップ中
別マウントのHDDが昇天
⇒復旧見積もり
⇒5〜40万円にて断念
Xoopｓトラブル
代替サーバー（旧型機）に
HDDを換装して運用
9月 新サーバーに転用
（OSクリーンインストール）
8月頃より
File転送トラブル多発
Core i7-4790
AMD FX-8350
Core２ Quad
/home,
system設定をCopy
/home
（別マウント）
を換装
/（ルート）
Xoopsコード
書き換えサービス
依頼したものの
業者が断念
DBコンテンツは復
旧出来た（１万円） Xoopsコンテンツ（例）の
再構築方法を検討中
１クリック募金を宜しく！
