no. of tutorials is 260 total calcTime is 665 hr total disk usage is 461 GB

1. foam-ext-3.2
標準チュートリアル/Allrun
「やってみた」の紹介
オープンCAEコンサルタント
OCSE^2 代表 野村悦治
2015/11/8
1

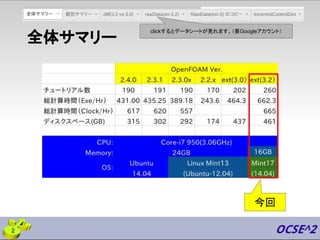

2. 全体サマリー
今回
clickするとデータシートが見れます。（要Googleアカウント）
2

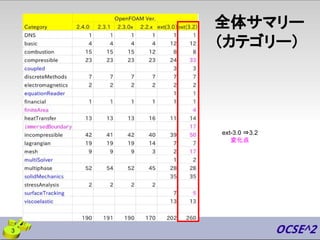

3. 全体サマリー
（カテゴリー）
ext-3.0 ⇒3.2
変化点
3

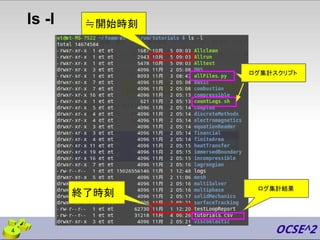

4. ls -l ≒開始時刻
終了時刻
ログ集計スクリプト
ログ集計結果
4

5. du -s *
ディスク使用量
476GB
5

6. testLoopReport
エラーは2箇所
計算が途中で異常終了
（本質的な問題ではなさそう）
6

7. 集計データ
着色部（2ケース＋約20箇所の集計時間）以外は、
全自動取得できるようになりました。
7

8. 個別ケースサマリー 手動実行した（Allrunで実行できな
かった）ケースが8つ存在
8

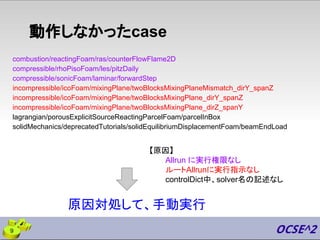

9. 動作しなかったcase
combustion/reactingFoam/ras/counterFlowFlame2D
compressible/rhoPisoFoam/les/pitzDaily
compressible/sonicFoam/laminar/forwardStep
incompressible/icoFoam/mixingPlane/twoBlocksMixingPlaneMismatch_dirY_spanZ
incompressible/icoFoam/mixingPlane/twoBlocksMixingPlane_dirY_spanZ
incompressible/icoFoam/mixingPlane/twoBlocksMixingPlane_dirZ_spanY
lagrangian/porousExplicitSourceReactingParcelFoam/parcelInBox
solidMechanics/deprecatedTutorials/solidEquilibriumDisplacementFoam/beamEndLoad
【原因】
Allrun に実行権限なし
ルートAllrunに実行指示なし
controlDict中、solver名の記述なし
原因対処して、手動実行
9

10. ケースの変遷
❏ 廃止されたケース
❏ 新規追加されたケース
全60ケース（含むcfMesh）次頁参照
❏ 名前（ソルバー名）が変わった
該当なし
10

11. 追加されたケース
11

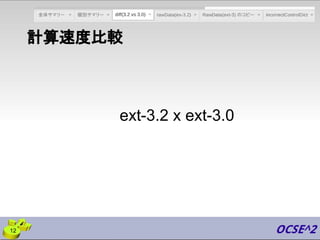

12. 計算速度比較
ext-3.2 x ext-3.0
12

13. solidMechanics/icoFsiElasticNonLinULSolidFoam
/HronTurekFsi
13

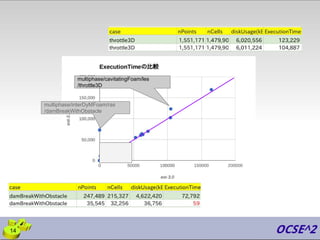

14. multiphase/interDyMFoam/ras
/damBreakWithObstacle
multiphase/cavitatingFoam/les
/throttle3D
14

15. incompressible/pisoFoam/l
es/pitzDailyDirectMapped
lmultiphase/settlingFoam/tank3D
multiphase/compressibleInterFoam/les
/depthCharge3D
15

16. heatTransfer/chtMultiRegionFoam
/snappyMultiRegionHeater
incompressible/simpleSRFFoam
/mixer
incompressible/pimpleDyMFoam/wingMotion
/wingMotion2D_pimpleDyMFoam
heatTransfer/buoyantSimpleRadiationFoam
/hotRadiationRoomFvDOM
16

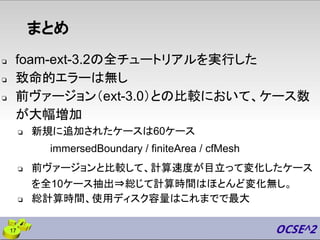

17. まとめ
❏ foam-ext-3.2の全チュートリアルを実行した
❏ 致命的エラーは無し
❏ 前ヴァージョン（ext-3.0）との比較において、ケース数
が大幅増加
❏ 新規に追加されたケースは60ケース
immersedBoundary / finiteArea / cfMesh
❏ 前ヴァージョンと比較して、計算速度が目立って変化したケース
を全10ケース抽出⇒総じて計算時間はほとんど変化無し。
❏ 総計算時間、使用ディスク容量はこれまでで最大
17
