Бизнес-архитектура: компоненты, применение, инструменты моделирования. Доклад на XVIII Научно-практической конференции «Инжиниринг предприятий и управление знаниями (ИП&УЗ – 2015), Москва, 21 апреля, 2015 г.

1. БИЗНЕС-АРХИТЕКТУРА:
КОМПОНЕНТЫ, ПРИМЕНЕНИЕ,
ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ
Дмитрий Кудрявцев,
Лев Григорьев
2015

2. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

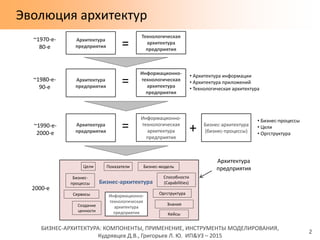

Эволюция архитектур
2
Архитектура
предприятия
Технологическая
архитектура
предприятия
=
Архитектура
предприятия
Информационно-
технологическая
архитектура
предприятия
=
• Архитектура информации
• Архитектура приложений
• Технологическая архитектура
Архитектура
предприятия
Информационно-
технологическая
архитектура
предприятия
= Бизнес-архитектура
(бизнес-процессы)+
Информационно-
технологическая
архитектура
предприятия
Бизнес-архитектура
Цели Показатели Бизнес-модель
Бизнес-
процессы
Способности
(Capabilities)
Оргструктура
Кейсы
Архитектура
предприятия
~1970-е-
80-е
~1980-е-
90-е
~1990-е-
2000-е
2000-е
• Бизнес-процессы
• Цели
• Оргструктура
ЗнанияСоздание
ценности
Сервисы

3. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

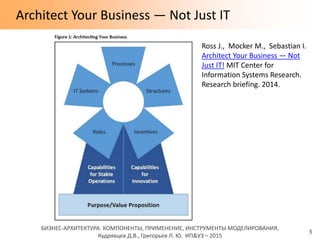

Architect Your Business — Not Just IT
3
Ross J., Mocker M., Sebastian I.
Architect Your Business — Not
Just IT! MIT Center for
Information Systems Research.
Research briefing. 2014.

4. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

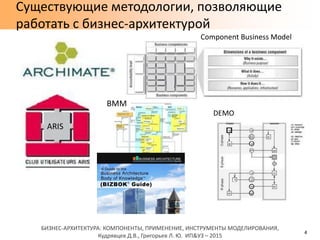

Существующие методологии, позволяющие
работать с бизнес-архитектурой
Component Business Model
ARIS
BMM
DEMO
4

5. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

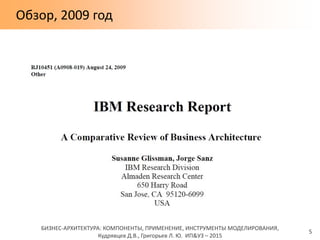

Обзор, 2009 год
5

6. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

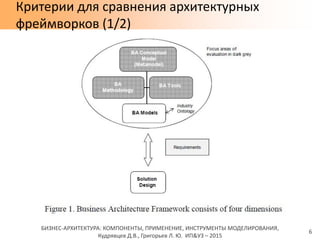

Критерии для сравнения архитектурных
фреймворков (1/2)
6

7. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

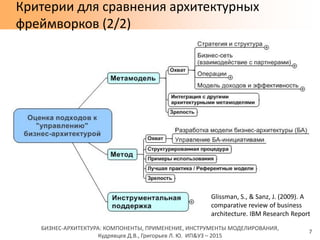

Критерии для сравнения архитектурных
фреймворков (2/2)
7
Glissman, S., & Sanz, J. (2009). A
comparative review of business
architecture. IBM Research Report

8. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015
Охват
1. Стратегия и структура: цели и стратегии, стратегический
процесс, взаимодействие с заинтересованными сторонами,
декомпозиция организации на организационные единицы,
governance),
2. Бизнес-сеть (взаимодействие с партнерами): описывает
взаимодействие компании с партнерами и клиентами, а также
влияние партнеров на компанию,
3. Операции: повторяющаяся деятельности компании, которая
потребляет ресурсы и способности (capabilities) компании для
создания результата на выходе;
4. Модель эффективности и доходов: финансовая позиция
компании, финансовые ресурсы, конфигурация ценности,
финансовые силы, ограничения, цели, метрики.
8
Tikkanen, H., Lamberg, J. A., Parvinen, P., & Kallunki, J. P. (2005). Managerial cognition,
action and the business model of the firm. Management Decision,43(6), 789-809.

9. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

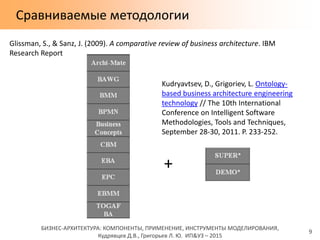

Сравниваемые методологии
9
Glissman, S., & Sanz, J. (2009). A comparative review of business architecture. IBM
Research Report
Kudryavtsev, D., Grigoriev, L. Ontology-
based business architecture engineering
technology // The 10th International
Conference on Intelligent Software
Methodologies, Tools and Techniques,
September 28-30, 2011. P. 233-252.
+

10. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

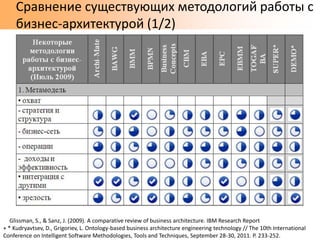

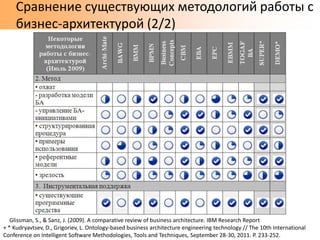

Сравнение существующих методологий работы с
бизнес-архитектурой (1/2)
10
Glissman, S., & Sanz, J. (2009). A comparative review of business architecture. IBM Research Report
+ * Kudryavtsev, D., Grigoriev, L. Ontology-based business architecture engineering technology // The 10th International
Conference on Intelligent Software Methodologies, Tools and Techniques, September 28-30, 2011. P. 233-252.

11. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015
Сравнение существующих методологий работы с
бизнес-архитектурой (2/2)
11
Glissman, S., & Sanz, J. (2009). A comparative review of business architecture. IBM Research Report
+ * Kudryavtsev, D., Grigoriev, L. Ontology-based business architecture engineering technology // The 10th International
Conference on Intelligent Software Methodologies, Tools and Techniques, September 28-30, 2011. P. 233-252.

12. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

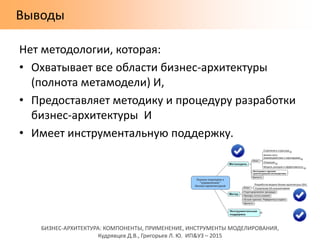

Выводы
Нет методологии, которая:
• Охватывает все области бизнес-архитектуры
(полнота метамодели) И,
• Предоставляет методику и процедуру разработки
бизнес-архитектуры И
• Имеет инструментальную поддержку.

13. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

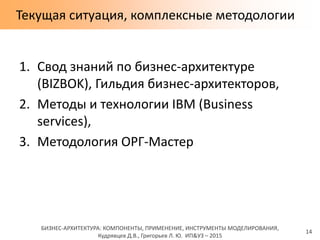

Текущая ситуация, комплексные методологии
1. Свод знаний по бизнес-архитектуре
(BIZBOK), Гильдия бизнес-архитекторов,
2. Методы и технологии IBM (Business
services),
3. Методология ОРГ-Мастер
14

14. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015
Свод знаний по бизнес-архитектуре (BIZBOK)
15

15. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

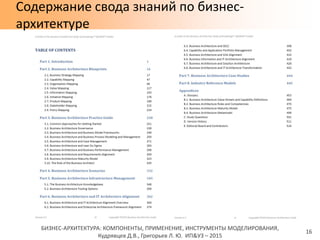

Содержание свода знаний по бизнес-
архитектуре
16

16. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

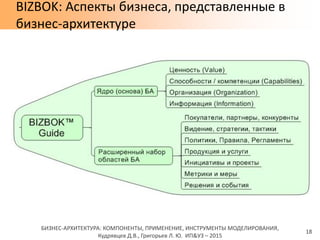

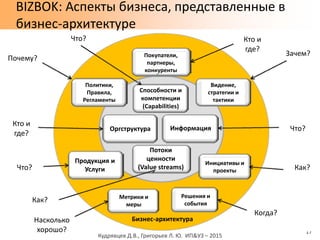

BIZBOK: Аспекты бизнеса, представленные в
бизнес-архитектуре
17
Почему?
Что? Кто и
где?
Зачем?
Кто и
где?
Что?
Как?
Когда?
Что?
Как?
Насколько
хорошо?
Покупатели,
партнеры,
конкуренты
Политики,
Правила,
Регламенты
Способности и
компетенции
(Capabilities)
Оргструктура Информация
Продукция и
Услуги
Потоки
ценности
(Value streams)
Инициативы и
проекты
Метрики и
меры
Решения и
события
Видение,
стратегии и
тактики
Бизнес-архитектура

17. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015
BIZBOK: Аспекты бизнеса, представленные в
бизнес-архитектуре
18

18. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015
Представление бизнес-архитектуры с помощью
бизнес-чертежей (blueprints)
19
Система понятий
(аспекты деятельности,
отражаемые в
архитектуре
организации)
Бизнес
База знаний (на языке
понятий)
Архитектурные чертежи, построенные на
общей базе понятий
Организационная
модель
Операционная
модель
Модель
цепочки
поставок
Декомпозиция
Агрегация Процессов
ЦСЦ
Поток ценности
Карта ССП
Карта доменов
Карты информации
Карта способностей
Модель ЦСЦ
Панель показателей

19. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

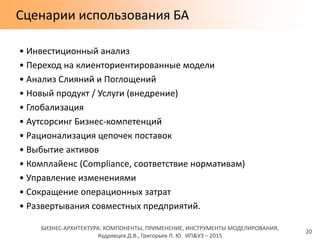

Сценарии использования БА
• Инвестиционный анализ
• Переход на клиенториентированные модели
• Анализ Слияний и Поглощений
• Новый продукт / Услуги (внедрение)
• Глобализация
• Аутсорсинг Бизнес-компетенций
• Рационализация цепочек поставок
• Выбытие активов
• Комплайенс (Compliance, соответствие нормативам)
• Управление изменениями
• Сокращение операционных затрат
• Развертывания совместных предприятий.
20

20. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015
ПРИМЕР
21

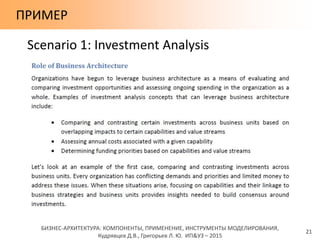

Scenario 1: Investment Analysis

21. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015
Применение архитектурных практик в решении
бизнес-задач – матрица, требующая заполнения
Практики работы
с архитектурой
Сценарии
использования архитектуры
МоделированиеБП
Формированиекарты
способностей
Формированиесистемы
целейипоказателей
…
Инвестиционный анализ
Переход на клиенториентированные
модели
Анализ Слияний и Поглощений + +
Рационализация цепочек поставок + +
Аутсорсинг Бизнес-компетенций +
…
22

22. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

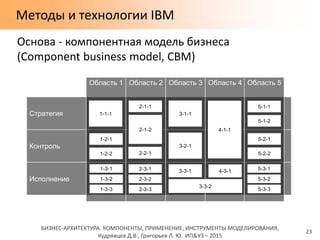

Методы и технологии IBM
23
Стратегия
Контроль
Исполнение
Область 1 Область 2 Область 3 Область 4 Область 5
1-1-1
2-1-1
2-1-2
2-3-3
2-3-2
2-3-1
3-1-1
4-1-1
5-1-1
5-1-2
3-2-1
3-3-1
3-3-2
5-3-3
5-3-2
5-3-14-3-1
5-2-1
5-2-22-2-1
1-2-1
1-2-2
1-3-3
1-3-2
1-3-1
Основа - компонентная модель бизнеса
(Component business model, CBM)

23. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

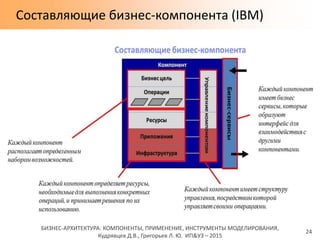

Составляющие бизнес-компонента (IBM)
24

24. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015
Пример компонентной модели бизнеса
25

25. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015
Сборка конфигураций создания ценности из
компонент
26

26. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

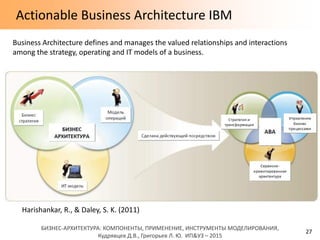

Actionable Business Architecture IBM
27
Business Architecture defines and manages the valued relationships and interactions
among the strategy, operating and IT models of a business.
Harishankar, R., & Daley, S. K. (2011)

27. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015
Методология IBM
28
Sanz, J. L., Terrizzano, I., Becker, V., Glissmann, S., Pesce, P., Kramer, J., Leung Y., Cappy J., Ren, G. J.
Tooling and Practices for Business Process Model Collections. IBM research report. 2011.

28. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

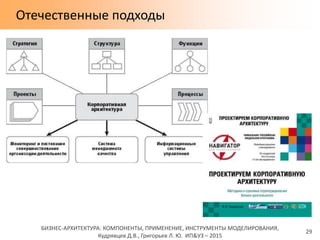

Отечественные подходы
29

29. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015
Отечественные подходы
30
Григорьев Л. (редактор) Менеджмент по нотам. Технология построения
эффективных компаний. – М: Альпина Паблишерз. 2010. – 692 c.

30. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

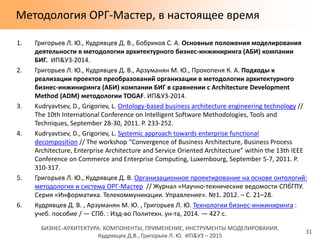

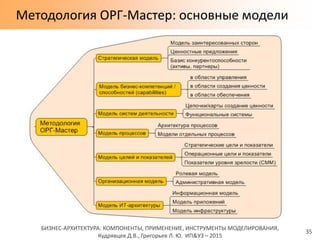

Методология ОРГ-Мастер, в настоящее время
1. Григорьев Л. Ю., Кудрявцев Д. В., Бобриков С. А. Основные положения моделирования
деятельности в методологии архитектурного бизнес-инжиниринга (АБИ) компании
БИГ. ИП&УЗ-2014.
2. Григорьев Л. Ю., Кудрявцев Д. В., Арзуманян М. Ю., Прокопеня К. А. Подходы к
реализации проектов преобразований организации в методологии архитектурного
бизнес-инжиниринга (АБИ) компании БИГ в сравнении с Architecture Development
Method (ADM) методологии TOGAF. ИП&УЗ-2014.
3. Kudryavtsev, D., Grigoriev, L. Ontology-based business architecture engineering technology //
The 10th International Conference on Intelligent Software Methodologies, Tools and
Techniques, September 28-30, 2011. P. 233-252.
4. Kudryavtsev, D., Grigoriev, L. Systemic approach towards enterprise functional
decomposition // The workshop “Convergence of Business Architecture, Business Process
Architecture, Enterprise Architecture and Service Oriented Architecture” within the 13th IEEE
Conference on Commerce and Enterprise Computing, Luxembourg, September 5-7, 2011. P.
310-317.
5. Григорьев Л. Ю., Кудрявцев Д. В. Организационное проектирование на основе онтологий:
методология и система ОРГ-Мастер // Журнал «Научно-технические ведомости СПбГПУ.
Серия «Информатика. Телекоммуникации. Управление». №1. 2012. – С. 21–28.
6. Кудрявцев Д. В. , Арзуманян М. Ю. , Григорьев Л. Ю. Технологии бизнес-инжиниринга :
учеб. пособие / — СПб. : Изд-во Политехн. ун-та, 2014. — 427 с.
31

31. 32
Строительные
элементы
(способности)
Верхнеуровневые
конструкции
(цепочки/конфигураци
и создания ценности)
Ключевые составляющие анализа и
проектирования деятельности предприятий

32. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

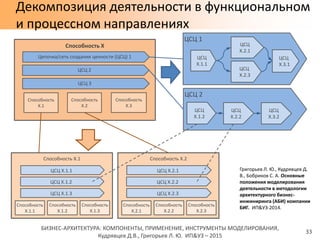

Декомпозиция деятельности в функциональном
и процессном направлениях
33
Способность Х
ЦСЦ 3
Способность
Х.1
Способность
Х.2
Способность
Х.3
ЦСЦ 2
Цепочка/сеть создания ценности (ЦСЦ) 1
Способность X.1
Способность
X.1.1
Способность
X.1.2
Способность
X.1.3
Способность X.2
Способность
X.2.1
Способность
X.2.2
Способность
X.2.3
ЦСЦ X.1.3
ЦСЦ X.1.2
ЦСЦ X.1.1
ЦСЦ X.2.3
ЦСЦ X.2.2
ЦСЦ X.2.1
ЦСЦ 2
ЦСЦ 1
ЦСЦ
X.1.1
ЦСЦ
X.2.1
ЦСЦ
X.3.1
ЦСЦ
X.1.2
ЦСЦ
X.2.2
ЦСЦ
X.2.3
ЦСЦ
X.3.2
Григорьев Л. Ю., Кудрявцев Д.
В., Бобриков С. А. Основные
положения моделирования
деятельности в методологии
архитектурного бизнес-
инжиниринга (АБИ) компании
БИГ. ИП&УЗ-2014.

33. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

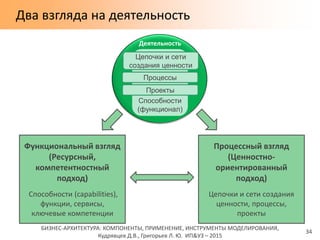

Два взгляда на деятельность
34
Деятельность
Способности
(функционал)
Процессы
Проекты
Процессный взгляд
(Ценностно-
ориентированный
подход)
Цепочки и сети создания
ценности, процессы,
проекты
Функциональный взгляд
(Ресурсный,
компетентностный
подход)
Способности (capabilities),
функции, сервисы,
ключевые компетенции
Цепочки и сети
создания ценности

34. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015
Методология ОРГ-Мастер: основные модели
35

35. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

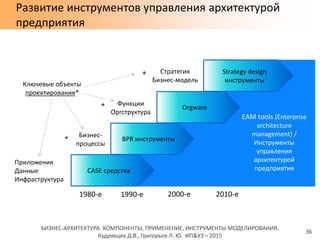

Развитие инструментов управления архитектурой
предприятия
36
CASE средства
BPR инструменты
Orgware
Strategy design
инструменты
EAM tools (Enterprise
architecture
management) /
Инструменты
управления
архитектурой
предприятия
1980-е 1990-е 2000-е 2010-е
Приложения
Данные
Инфраструктура
Бизнес-
процессы
Функции
Оргструктура
Стратегия
Бизнес-модель
Ключевые объекты
проектирования*
+
+
+

36. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015

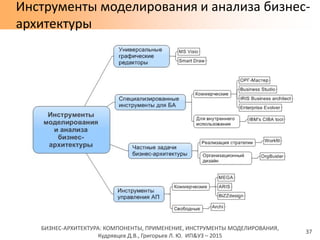

Инструменты моделирования и анализа бизнес-
архитектуры
37

37. БИЗНЕС-АРХИТЕКТУРА: КОМПОНЕНТЫ, ПРИМЕНЕНИЕ, ИНСТРУМЕНТЫ МОДЕЛИРОВАНИЯ,
Кудрявцев Д.В., Григорьев Л. Ю. ИП&УЗ – 2015
Обучение бизнес-архитектуре
38

38. 39
СПАСИБО
ВОПРОСЫ?
Дмитрий Кудрявцев, Лев Григорьев
d.v.kudryavtsev@gsom.pu.ru, dmitry.ku@gmail.com;
griglev@gmail.com
http://www.linkedin.com/profile/view?id=17582861
https://twitter.com/kudryavtsev_d
http://ealab.org/
http://bigc.ru/
http://www.gsom.spbu.ru/
