2. tdme.ru
834
7
Кабельно-проводниковая продукция

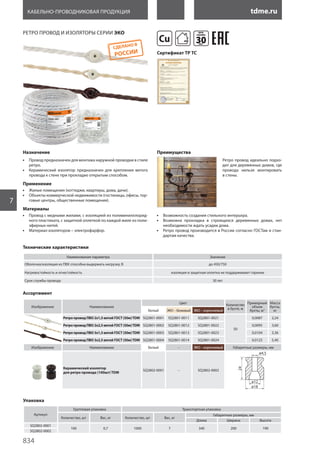

РЕТРО ПРОВОД И ИЗОЛЯТОРЫ серии эко
Назначение
•• Провод предназначен для монтажа наружной проводки в стиле
ретро.
•• Керамический изолятор предназначен для крепления витого
провода к стене при прокладке открытым способом.
Применение
•• Жилые помещения (коттеджи, квартиры, дома, дачи).
•• Объекты коммерческой недвижимости (гостиницы, офисы, тор-
говые центры, общественные помещения).
Материалы
•• Провод с медными жилами, с изоляцией из поливинилхлорид-
ного пластиката, с защитной оплеткой по каждой жиле из поли-
эфирных нитей.
•• Материал изоляторов – электрофарфор.
Преимущества
•• Возможность создания стильного интерьера.
•• Возможна прокладка в строящихся деревянных домах, нет
необходимости ждать усадки дома.
•• Ретро провод производится в России согласно ГОСТам и стан-
дартам качества.
Технические характеристики
Наименование параметра Значение
Оболочка/изоляция из ПВХ способна выдержать нагрузку, В до 450/750
Нагревостойкость и огнестойкость изоляция и защитная оплетка не поддерживают горение
Срок службы провода 30 лет
Сu
Сертификат ТР ТС
Ретро провод идеально подхо-
дит для деревянных домов, где
провода нельзя монтировать
в стены.
Ассортимент
Изображение Наименование
Цвет
Количество
в бухте, м
Примерный
объем
бухты, м3
Масса
бухты,
кгБелый ЭКО – бежевый ЭКО – коричневый
Ретро провод ПВО 2х1,5 витой ГОСТ (50м)TDM SQ2801-0001 SQ2801-0011 SQ2801-0021
50
0,0087 2,24
Ретро провод ПВО 2х2,5 витой ГОСТ (50м)TDM SQ2801-0002 SQ2801-0012 SQ2801-0022 0,0095 3,60
Ретро провод ПВО 3х1,5 витой ГОСТ (50м)TDM SQ2801-0003 SQ2801-0013 SQ2801-0023 0,0104 3,36
Ретро провод ПВО 3х2,5 витой ГОСТ (50м)TDM SQ2801-0004 SQ2801-0014 SQ2801-0024 0,0125 5,40
Изображение Наименование Белый – ЭКО – коричневый Габаритные размеры, мм
Керамический изолятор
для ретро провода (100шт) TDM
SQ2802-0001 – SQ2802-0002
Упаковка
Артикул
Групповая упаковка Транспортная упаковка
Количество, шт Вес, кг Количество, шт Вес, кг
Габаритные размеры, мм
Длина Ширина Высота
SQ2802-0001
100 0,7 1000 7 340 200 190
SQ2802-0002
срок
службы
30лет
3. tdme.ru
835
7
Кабельно-проводниковая продукция
Сu

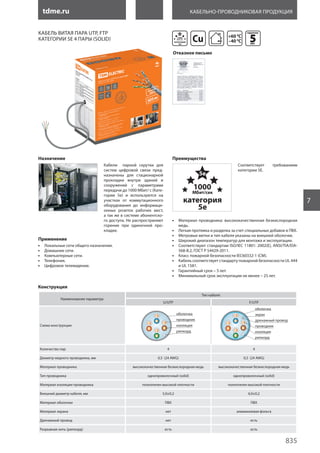

Кабель витая пара UTP, FTP
категории 5e 4 пары (solid)
Назначение
Кабели парной скрутки для
систем цифровой связи пред-
назначены для стационарной
прокладки внутри зданий и
сооружений с параметрами
передачи до 1000 Мбит/ с (Кате-
гории 5е) и используются на
участках от коммутационного
оборудования до информаци-
онных розеток рабочих мест,
а так же в системе абонентско-
го доступа. Не распространяют
горение при одиночной про-
кладке.
Применение
•• Локальные сети общего назначения.
•• Домашние сети.
•• Компьютерные сети.
•• Телефония.
•• Цифровое телевидение.
Преимущества
Соответствует требованиям
категории 5Е.
•• Материал проводника: высококачественная безкислородная
медь.
•• Легкая протяжка и разделка за счет специальных добавок в ПВХ.
•• Метровые метки и тип кабеля указаны на внешней оболочке.
•• Широкий диапазон температур для монтажа и эксплуатации.
•• Соответствуют стандартам ISO/IEC 11801: 2002(E), ANSI/TIA/EIA-
568-B.2, ГОСТ Р 54429-2011.
•• Класс пожарной безопасности IEC60332-1 (CM).
•• Кабель соответствует стандарту пожарной безопасности UL 444
и UL 1581.
•• Гарантийный срок – 5 лет.
•• Минимальный срок эксплуатации не менее – 25 лет.
Наименование параметра
Тип кабеля:
U/UTP F/UTP
Схема конструкции
Количество пар 4 4
Диаметр медного проводника, мм 0,5 (24 AWG) 0,5 (24 AWG)
Материал проводника высококачественная безкислородная медь высококачественная безкислородная медь
Тип проводника однопроволочный (solid) однопроволочный (solid)
Материал изоляции проводника полиэтилен высокой плотности полиэтилен высокой плотности
Внешний диаметр кабеля, мм 5,0±0,2 6,0±0,2
Материал оболочки ПВХ ПВХ
Материал экрана нет алюминиевая фольга
Дренажный провод нет есть
Разрывная нить (рипкорд) есть есть
Конструкция
гарантия
5лет
+60 0
C
–40 0
C
Отказное письмо
4. tdme.ru
836
7
Кабельно-проводниковая продукция

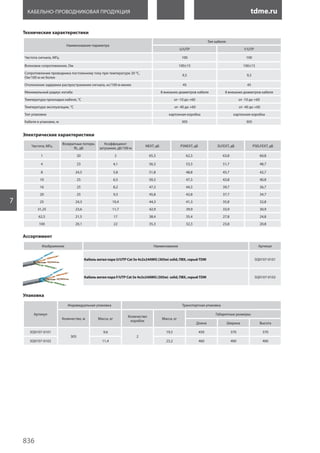

Технические характеристики
Электрические характеристики
Наименование параметра
Тип кабеля:
U/UTP F/UTP
Частота сигнала, МГц 100 100
Волновое сопротивление, Ом 100±15 100±15
Сопротивление проводника постоянному току при температуре 20 °С,
Ом/100 м не более
9,5 9,5
Отклонение задержки распространения сигнала, нс/100 м менее 45 45
Минимальный радиус изгиба 8 внешних диаметров кабеля 8 внешних диаметров кабеля
Температура прокладки кабеля, °С от -10 до +60 от -10 до +60
Температура эксплуатации, °С от -40 до +60 от -40 до +60
Тип упаковки картонная коробка картонная коробка
Кабеля в упаковке, м 305 305
Частота, МГц
Возвратные потери,
RL, дБ
Коэффициент
затухания, дБ/100 м
NEXT, дБ PSNEXT, дБ ELFEXT, дБ PSELFEXT, дБ
1 20 2 65,3 62,3 63,8 60,8
4 23 4,1 56,3 53,3 51,7 48,7
8 24,5 5,8 51,8 48,8 45,7 42,7
10 25 6,5 50,3 47,3 43,8 40,8
16 25 8,2 47,3 44,3 39,7 36,7
20 25 9,3 45,8 42,8 37,7 34,7
25 24,3 10,4 44,3 41,3 35,8 32,8
31,25 23,6 11,7 42,9 39,9 33,9 30,9
62,5 21,5 17 38,4 35,4 27,8 24,8
100 20,1 22 35,3 32,3 23,8 20,8
Ассортимент
Изображение Наименование Артикул
Кабель витая пара U/UTP Cat 5e 4х2х24AWG (305м) solid, ПВХ, серыйTDM SQ0107-0101
Кабель витая пара F/UTP Cat 5e 4х2х24AWG (305м) solid, ПВХ, серыйTDM SQ0107-0102
Упаковка
Артикул
Индивидуальная упаковка Транспортная упаковка
Количество, м Масса, кг
Количество
коробок
Масса, кг
Габаритные размеры:
Длина Ширина Высота
SQ0107-0101
305
9,6
2
19,5 450 370 370
SQ0107-0102 11,4 23,2 460 400 400
5. tdme.ru
837
7
Кабельно-проводниковая продукция

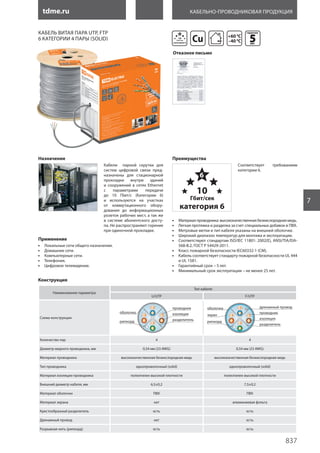

Кабель витая пара UTP, FTP
6 категории 4 пары (solid)
Назначение
Кабели парной скрутки для
систем цифровой связи пред-
назначены для стационарной
прокладки внутри зданий
и сооружений в сетях Ethernet
с параметрами передачи
до 10 Гбит/с (Категории 6)
и используются на участках
от коммутационного обору-
дования до информационных
розеток рабочих мест, а так же
в системе абонентского досту-
па. Не распространяют горение
при одиночной прокладке.
Применение
•• Локальные сети общего назначения.
•• Домашние сети.
•• Компьютерные сети.
•• Телефония.
•• Цифровое телевидение.
Преимущества
Соответствует требованиям
категории 6.
•• Материал проводника: высококачественная безкислородная медь.
•• Легкая протяжка и разделка за счет специальных добавок в ПВХ.
•• Метровые метки и тип кабеля указаны на внешней оболочке.
•• Широкий диапазон температур для монтажа и эксплуатации.
•• Соответствуют стандартам ISO/IEC 11801: 2002(E), ANSI/TIA/EIA-
568-B.2, ГОСТ Р 54429-2011.
•• Класс пожарной безопасности IEC60332-1 (CM).
•• Кабель соответствует стандарту пожарной безопасности UL 444
и UL 1581.
•• Гарантийный срок – 5 лет.
•• Минимальный срок эксплуатации – не менее 25 лет.
Наименование параметра
Тип кабеля:
U/UTP F/UTP
Схема конструкции
Количество пар 4 4
Диаметр медного проводника, мм 0,54 мм (23 AWG) 0,54 мм (23 AWG)
Материал проводника высококачественная безкислородная медь высококачественная безкислородная медь
Тип проводника однопроволочный (solid) однопроволочный (solid)
Материал изоляции проводника полиэтилен высокой плотности полиэтилен высокой плотности
Внешний диаметр кабеля, мм 6,5±0,2 7,5±0,2
Материал оболочки ПВХ ПВХ
Материал экрана нет алюминиевая фольга
Крестообразный разделитель есть есть
Дренажный провод нет есть
Разрывная нить (рипкорд) есть есть
Конструкция
гарантия
5лет
+60 0
C
–40 0
C
Отказное письмо
Сu
6. tdme.ru
838
7
Кабельно-проводниковая продукция

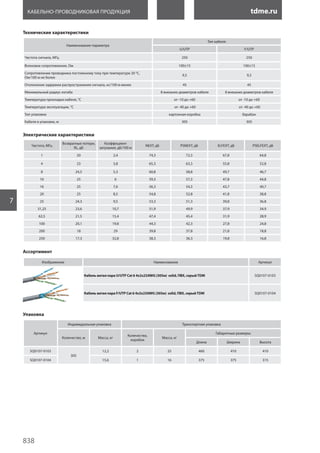

Технические характеристики
Электрические характеристики
Наименование параметра
Тип кабеля:
U/UTP F/UTP
Частота сигнала, МГц 250 250
Волновое сопротивление, Ом 100±15 100±15
Сопротивление проводника постоянному току при температуре 20 °С,
Ом/100 м не более
9,5 9,5
Отклонение задержки распространения сигнала, нс/100 м менее 45 45
Минимальный радиус изгиба 8 внешних диаметров кабеля 8 внешних диаметров кабеля
Температура прокладки кабеля, °С от -10 до +60 от -10 до +60
Температура эксплуатации, °С от -40 до +60 от -40 до +60
Тип упаковки картонная коробка барабан
Кабеля в упаковке, м 305 305
Частота, МГц
Возвратные потери,
RL, дБ
Коэффициент
затухания, дБ/100 м
NEXT, дБ PSNEXT, дБ ELFEXT, дБ PSELFEXT, дБ
1 20 2,4 74,3 72,3 67,8 64,8
4 23 3,8 65,3 63,3 55,8 52,8
8 24,5 5,3 60,8 58,8 49,7 46,7
10 25 6 59,3 57,3 47,8 44,8
16 25 7,6 56,3 54,3 43,7 40,7
20 25 8,5 54,8 52,8 41,8 38,8
25 24,3 9,5 53,3 51,3 39,8 36,8
31,25 23,6 10,7 51,9 49,9 37,9 34,9
62,5 21,5 15,4 47,4 45,4 31,9 28,9
100 20,1 19,8 44,3 42,3 27,8 24,8
200 18 29 39,8 37,8 21,8 18,8
250 17,3 32,8 38,3 36,3 19,8 16,8
Ассортимент
Изображение Наименование Артикул
Кабель витая пара U/UTP Cat 6 4х2х23AWG (305м) solid, ПВХ, серыйTDM SQ0107-0103
Кабель витая пара F/UTP Cat 6 4х2х23AWG (305м) solid, ПВХ, серыйTDM SQ0107-0104
Упаковка
Артикул
Индивидуальная упаковка Транспортная упаковка
Количество, м Масса, кг
Количество,
коробок
Масса, кг
Габаритные размеры:
Длина Ширина Высота
SQ0107-0103
305
12,2 2 25 460 410 410
SQ0107-0104 15,6 1 16 375 375 315
