1. >> 0 >> 1 >> 2 >> 3 >> 4 >>
クラウド女子会
みんな大好きVPC
2014年6月28日
AWS学園ネットワーク科
みやざきさちえ

2.  自己紹介
 わたしはこんなにVPCを愛しています
 いろいろイケてないところもあるけど..


3. 宮崎 幸恵 です☆
みやざき さちえ
【所属】株式会社リクルートテクノロジーズ
【職種】エンジニアではないと主張するも微妙にエンジニア扱いされる
日々.......
【AWS利用歴】2年ちょっと(2012年～現在）
【好きなAWSサービス】VPC、DirectConnect、IAM
VPCでなんとか思い通りのNW構成をつくりたいと日々奮闘
【Twitter】お仕事用とプライベート用があります。聞いてくれたら教

4.  自己紹介
 わたしはこんなにVPCを愛しています
 いろいろイケてないところもあるけど..
 これからも一緒

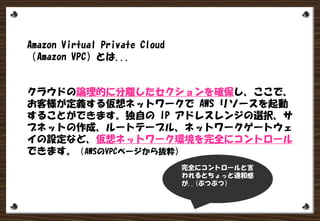

5. Amazon Virtual Private Cloud
（Amazon VPC）とは...
クラウドの論理的に分離したセクションを確保し、ここで、
お客様が定義する仮想ネットワークで AWS リソースを起動
することができます。独自の IP アドレスレンジの選択、サ
ブネットの作成、ルートテーブル、ネットワークゲートウェ
イの設定など、仮想ネットワーク環境を完全にコントロール
できます。（AWSのVPCページから抜粋）
完全にコントロールと言
われるとちょっと違和感
が..(ぶつぶつ）

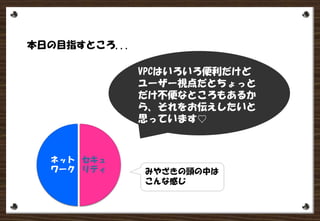

6. 本日の目指すところ...
VPCはいろいろ便利だけど
ユーザー視点だとちょっと
だけ不便なところもあるか
ら、それをお伝えしたいと
セキュ
リティ
ネット
ワーク みやざきの頭の中は
こんな感じ

7. VPCの歴史
2011年8月
全リージョンで
正式版に
2012年
RDS(1月)、
EMR(2月)...
続々と各サービ
スがVPCに対応
2013年3月
デフォルト
VPC
2014年3月
VPC Peering
2012年4月ごろから
利用開始したので、
当初よりVPCを利用。

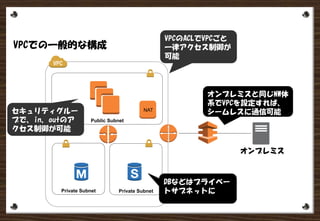

8. VPCでの一般的な構成
EC2 Instance
Public Subnet
DBなどはプライベー
トサブネットに
VPCのACLでVPCごと
一律アクセス制御が
可能
NAT
Private Subnet Private Subnet
オンプレミス
オンプレミスと同じNW体
系でVPCを設定すれば、
シームレスに通信可能セキュリティグルー
プで、in、outのア
クセス制御が可能

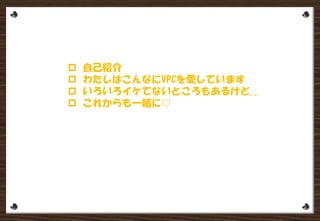

9.  自己紹介
 わたしはこんなにVPCを愛しています
 いろいろイケてないところもあるけど..
 これからも一緒

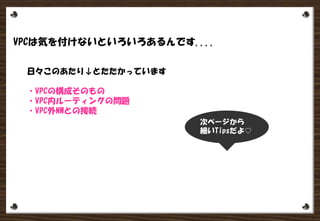

10. VPCは気を付けないといろいろあるんです....
日々このあたり↓とたたかっています
・VPCの構成そのもの
・VPC内ルーティングの問題
・VPC外NWとの接続
次ページから
細いTips

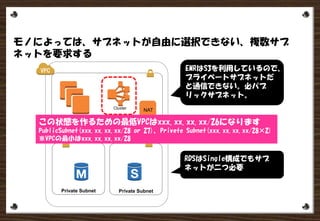

11. モノによっては、サブネットが自由に選択できない、複数サブ
ネットを要求する
EMRはS3を利用しているので、
プライベートサブネットだ
と通信できない。必パブ
リックサブネット。
Public Subnet
NAT
Private Subnet Private Subnet
Cluster
RDSはSingle構成でもサブ
ネットが二つ必要
この状態を作るための最低VPCはxxx.xx.xx.xx/26になります
PublicSubnet(xxx.xx.xx.xx/28 or 27)、Privete Subnet(xxx.xx.xx.xx/28×2)
※VPCの最小はxxx.xx.xx.xx/28

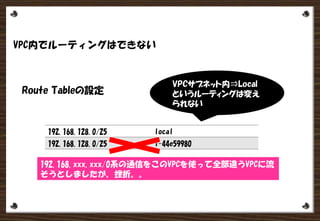

12. VPC内でルーティングはできない
Route Tableの設定
VPCサブネット内⇒Local
というルーティングは変え
られない
192.168.xxx.xxx/0系の通信をこのVPCを使って全部違うVPCに流
そうとしましたが、挫折。。
192.168.128.0/25 local
192.168.128.0/25 i-44e59980

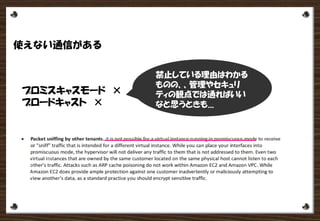

13. 使えない通信がある
プロミスキャスモード ×
ブロードキャスト ×
禁止している理由はわかる
ものの、、管理やセキュリ
ティの観点では通ればいい
なと思うときも....

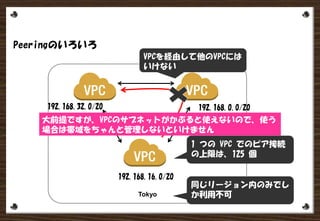

14. Peeringのいろいろ
192.168.0.0/20
192.168.16.0/20
192.168.32.0/20
Tokyo
VPCを経由して他のVPCには
いけない
1 つの VPC でのピア接続
の上限は、125 個
同じリージョン内のみでし
か利用不可
大前提ですが、VPCのサブネットがかぶると使えないので、使う
場合は帯域をちゃんと管理しないといけません

15.  自己紹介
 わたしはこんなにVPCを愛しています
 いろいろイケてないところもあるけど..
 これからも一緒

16. VPCのアップデート＝ネットワークで考えることが増えてし
まいますが、
AWSはドキュメントに結構書いてあったり、型を決めてしま
えば、そんなに難しくありません。
VPCをうまく使いこなして、快適な環境をつくりましょう。
