Movable TypeのAWS上でのインフラ構築を自動化してみました。

1. 大規模MT環境の実装
on
AWS
@hashiva

2. 自己紹介
• 昭和53年3月24日生まれ（35才）
• 2006年5月 サーバーワークス入社
• 2008年4月 営業 兼 インフラチームリーダー
• 2008年12月 AWS導入営業活動実施
• 現在は営業チーム・AWSチーム・新規開発チームを統括
• 前職は食品メーカー企画営業担当
はしば たかし
羽柴 孝
株式会社サーバーワークス AWS事業部事業部長
日本AWSユーザー会(JAWS-UG)東京 副会長
(Amazon Web Services User Group - Japan)

3. ヤリイカ VS **
VS

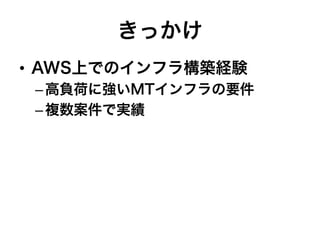

4. きっかけ
• AWS上でのインフラ構築経験
– 高負荷に強いMTインフラの要件
– 複数案件で実績

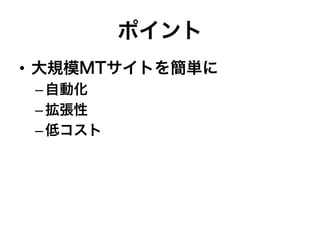

5. ポイント
• 大規模MTサイトを簡単に
– 自動化
– 拡張性
– 低コスト

6. AWSならつくれるんじゃね？

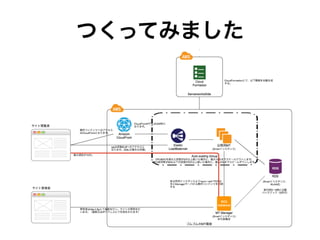

7. つくってみました

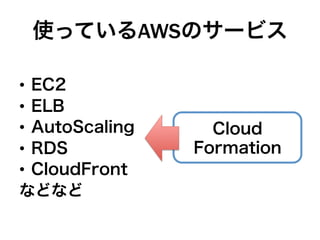

8. 使っているAWSのサービス
• EC2
• ELB
• AutoScaling
• RDS
• CloudFront
などなど
Cloud
Formation

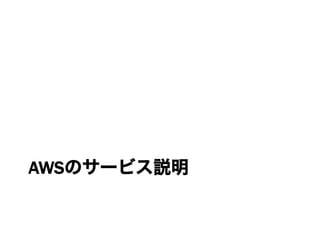

9. AWSのサービス説明

10. Amazon Web Services 概要
顧客環境顧客環境
S3
• IaaS型クラウド
– Linux、Windowsなど利用したいOSを利用可
– 欲しい時に欲しいだけ
• 主な課金項目
– サーバー稼働時間、ディスク容量、通信量、I/O

11. EC2
• 仮想サーバー
• インスタンス(CPU/メ
モリ/ディスク容量)
• インスタンスをOSイ
メージごと保管（AMI）
パイパーバイザー
ファイヤーウォール
物理インターフェイス
Instance
CPU
メモリ
ディスク容量

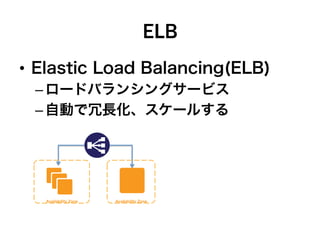

12. ELB
• Elastic Load Balancing(ELB)
– ロードバランシングサービス
– 自動で冗長化、スケールする
Availability Zone Availability Zone

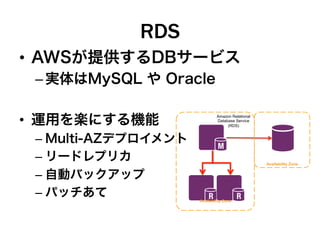

13. RDS
• AWSが提供するDBサービス
– 実体はMySQL や Oracle
• 運用を楽にする機能
– Multi-AZデプロイメント
– リードレプリカ
– 自動バックアップ
– パッチあて
Amazon Relational
Database Service
(RDS)
Availability Zone
Availability Zone

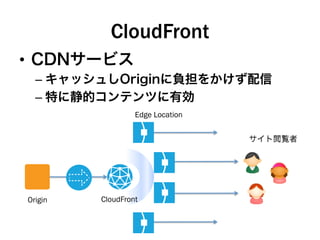

14. CloudFront
• CDNサービス
– キャッシュしOriginに負担をかけず配信
– 特に静的コンテンツに有効
CloudFront
Edge Location
Origin

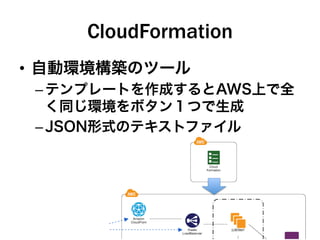

15. CloudFormation
• 自動環境構築のツール
– テンプレートを作成するとAWS上で全
く同じ環境をボタン１つで生成
– JSON形式のテキストファイル

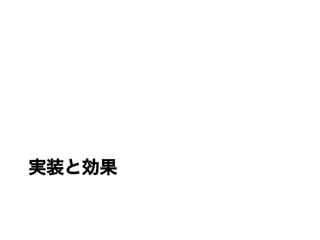

16. 実装と効果

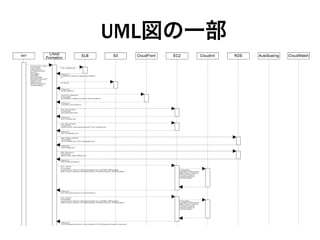

17. UML図の一部

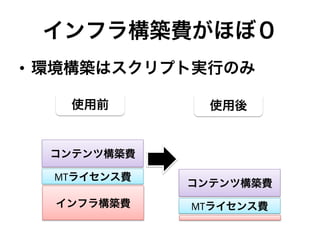

18. インフラ構築費がほぼ０
• 環境構築はスクリプト実行のみ
インフラ構築費
MTライセンス費
コンテンツ構築費
MTライセンス費
コンテンツ構築費
使用前 使用後

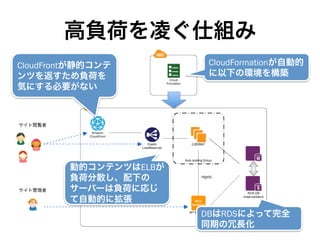

19. 高負荷を凌ぐ仕組み
CloudFrontが静的コンテ
ンツを返すため負荷を
気にする必要がない
動的コンテンツはELBが
負荷分散し、配下の
サーバーは負荷に応じ
て自動的に拡張
DBはRDSによって完全
同期の冗長化
CloudFormationが自動的
に以下の環境を構築
rsync

20. ターゲットコンテンツ例
キャンペーンサイト
• MTで構築可能であり、突発的な負荷が発生しうるサイト
可用性を高めたい企業ホームページ
• 大企業でありWebサイトのダウンはイメージダウンにつなが
る
一時的に高負荷になるサイト
• 自社商品がテレビで紹介されることが決まっている企業サイ
ト・商品サイト
• MTで構築してあれば、短期間本サービスに移すことが可能

21. 補足事項
• MTの全てのプラグインは未検証
• 最低AWS利用料は5万円程度
• 運用費用は別途（安定すれば不要）
評価・実戦投入したい方、ぜひご相談を！
AWS課金代行サービスのみで環境提供します

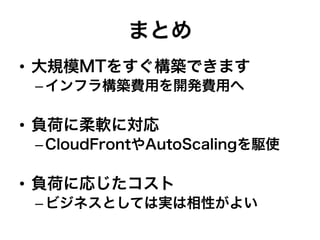

22. まとめ
• 大規模MTをすぐ構築できます
– インフラ構築費用を開発費用へ
• 負荷に柔軟に対応
– CloudFrontやAutoScalingを駆使
• 負荷に応じたコスト
– ビジネスとしては実は相性がよい

23. ありがとうございました
株式会社サーバーワークス
ＡＷＳ事業部 羽柴
Tel : 03-5579-8029
Mail : hashiba@serverworks.co.jp
