2014/2/13 デブサミ 2014 でのセッション資料です。

1. セッション:【13-C-L】 ハッシュタグ: #devsumiC
iPad、Android、Windowsが文房具になる!
デジタルインク技術のご紹介
新村 剛史 (しんむら たけし)
株式会社ワコム
タブレット営業本部 マーケティング部
技術マーケティング担当マネージャー
1 • All Rights Reserved. Copyright © 2014 Wacom Co., Ltd..

2. 2 • All Rights Reserved. Copyright © 2014 Wacom Co., Ltd..

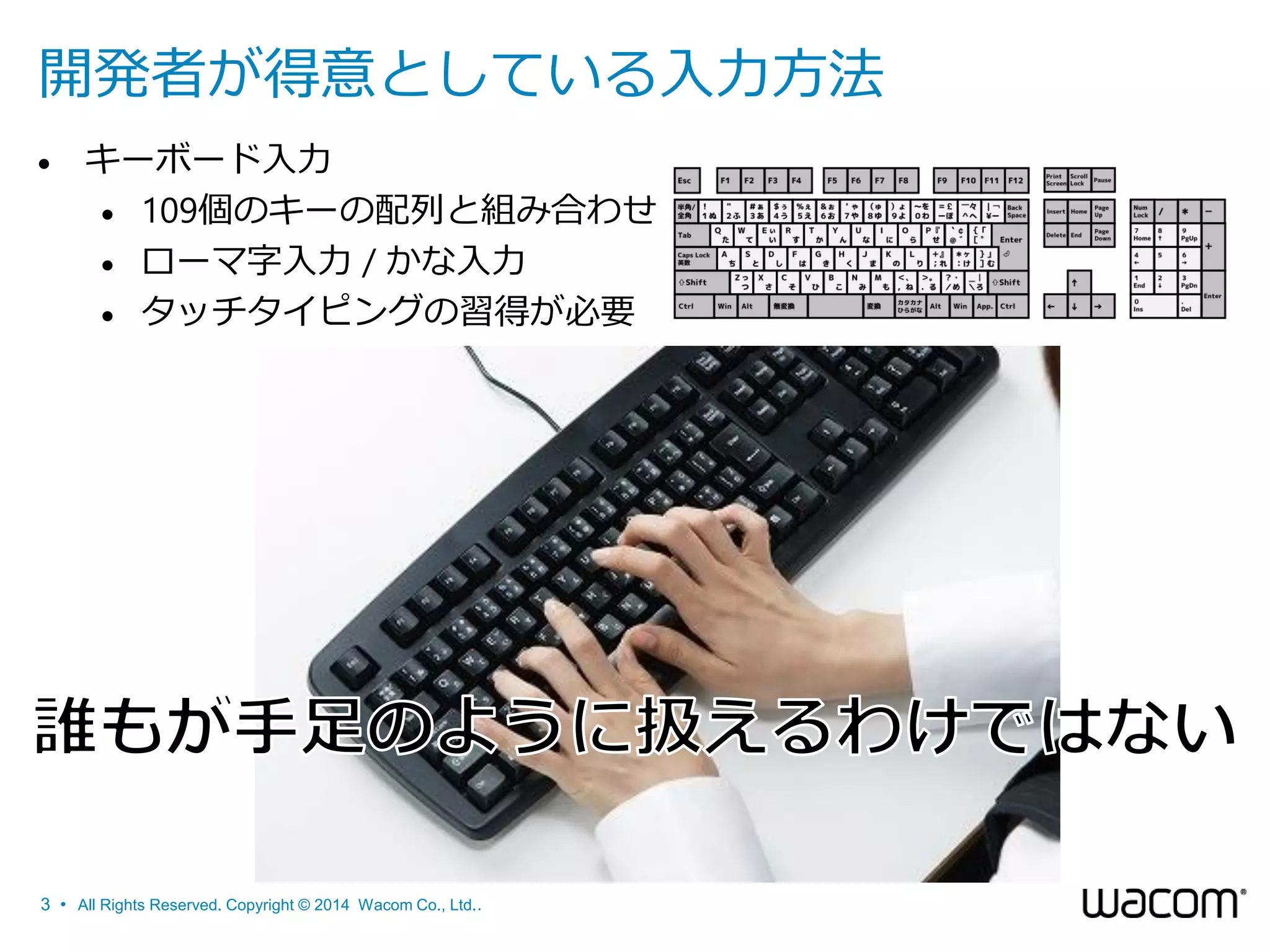

3. 開発者が得意としている入力方法

キーボード入力
 109個のキーの配列と組み合わせ
 ローマ字入力 / かな入力
 タッチタイピングの習得が必要
3 • All Rights Reserved. Copyright © 2014 Wacom Co., Ltd..

4. 「書く」ということ

もっとも古い記録方法


人類最古の絵画のひとつ - ショーヴェ洞窟壁画
約3万2000年前 (フランス南部アルデシュ県)
4 • All Rights Reserved. Copyright © 2014 Wacom Co., Ltd..

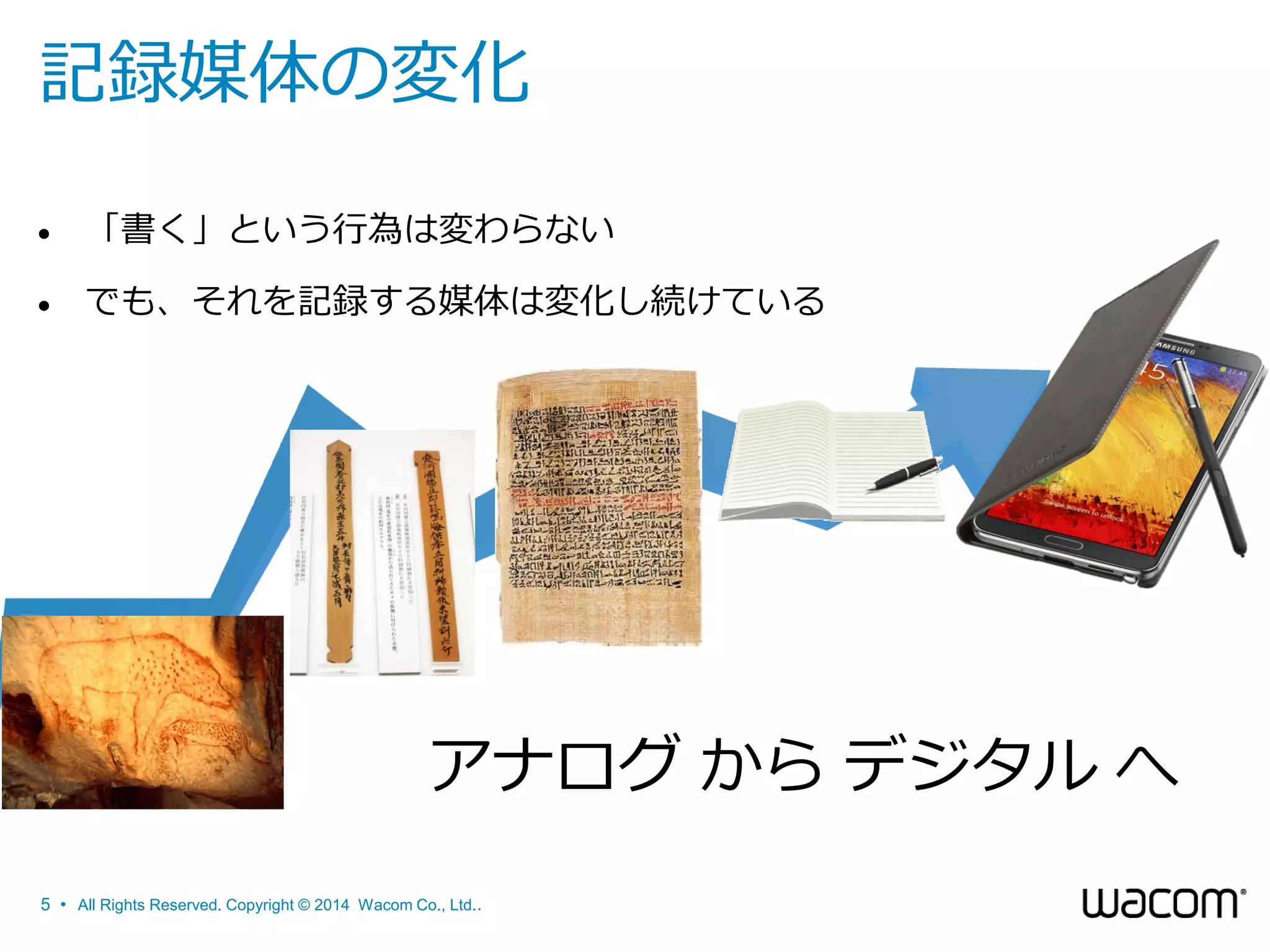

5. 記録媒体の変化

「書く」という行為は変わらない

でも、それを記録する媒体は変化し続けている
アナログ から デジタル へ
5 • All Rights Reserved. Copyright © 2014 Wacom Co., Ltd..

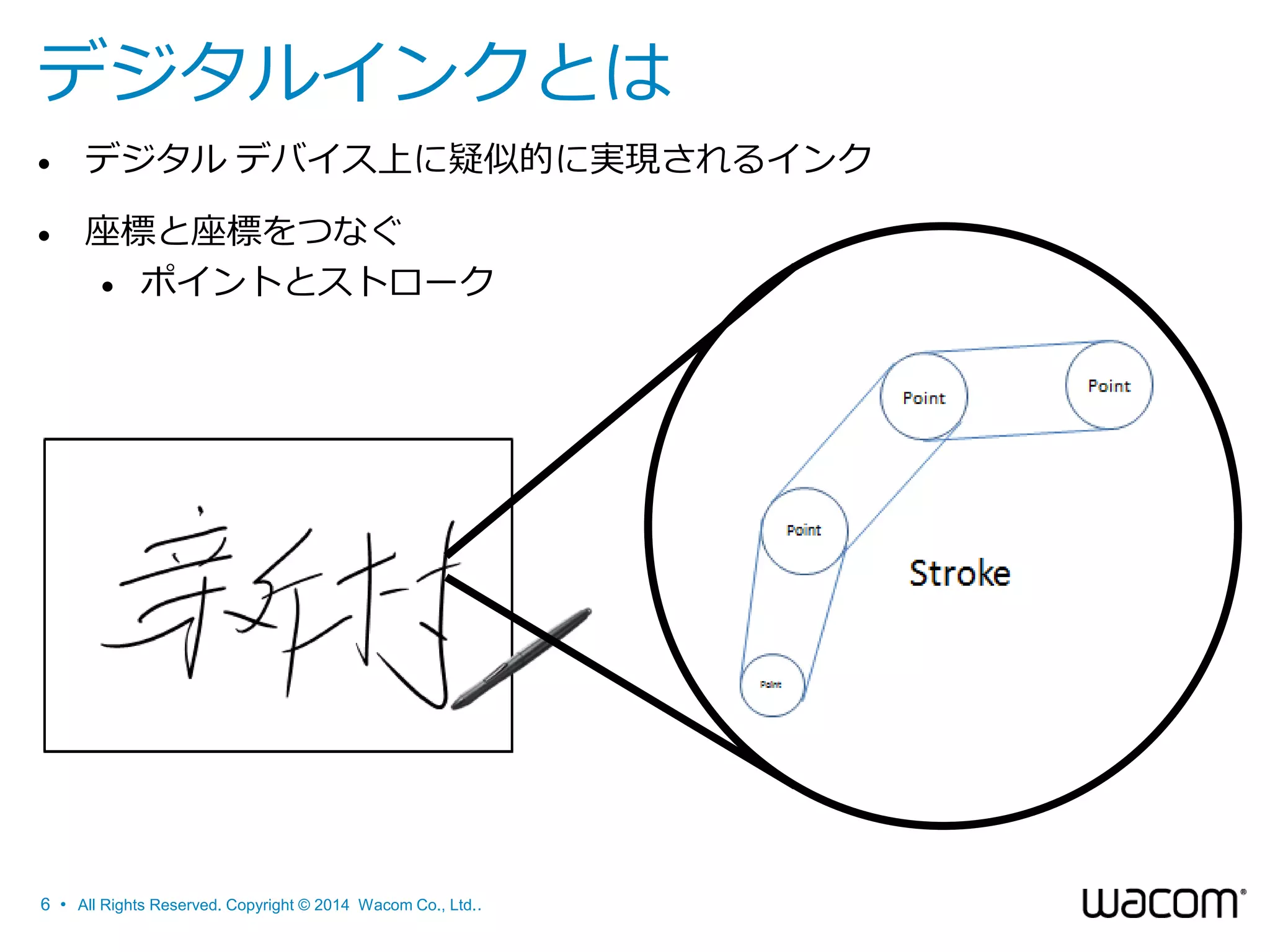

6. デジタルインクとは

デジタル デバイス上に疑似的に実現されるインク

座標と座標をつなぐ
 ポイントとストローク
6 • All Rights Reserved. Copyright © 2014 Wacom Co., Ltd..

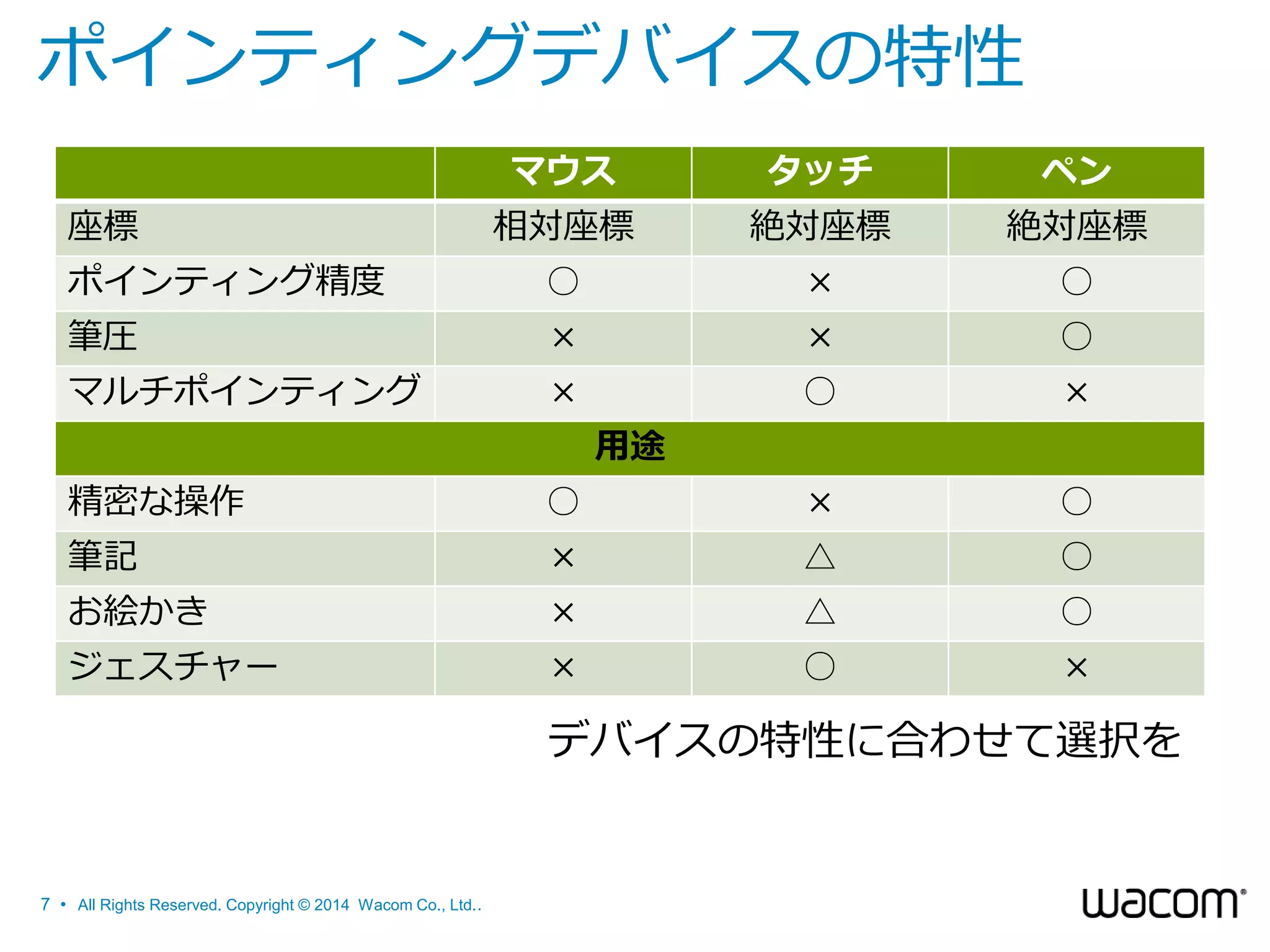

7. ポインティングデバイスの特性
マウス
タッチ
ペン
相対座標
絶対座標
絶対座標
ポインティング精度
○
×
○
筆圧
×
×
○
マルチポインティング
×
○
×
座標
用途
精密な操作
○
×
○
筆記
×
△
○
お絵かき
×
△
○
ジェスチャー
×
○
×
デバイスの特性に合わせて選択を
7 • All Rights Reserved. Copyright © 2014 Wacom Co., Ltd..

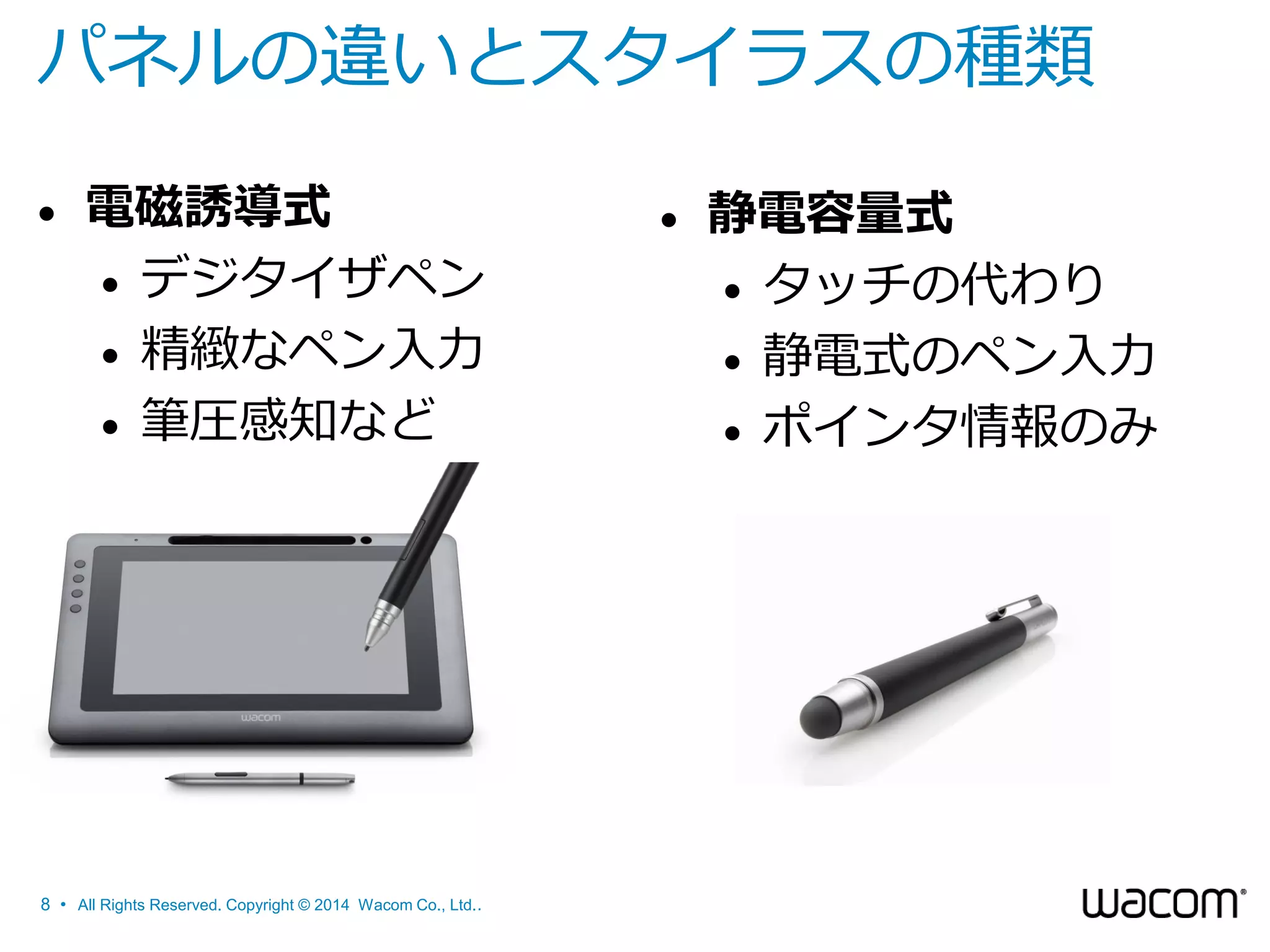

8. パネルの違いとスタイラスの種類

電磁誘導式
 デジタイザペン
 精緻なペン入力
 筆圧感知など
8 • All Rights Reserved. Copyright © 2014 Wacom Co., Ltd..

静電容量式
 タッチの代わり
 静電式のペン入力
 ポインタ情報のみ

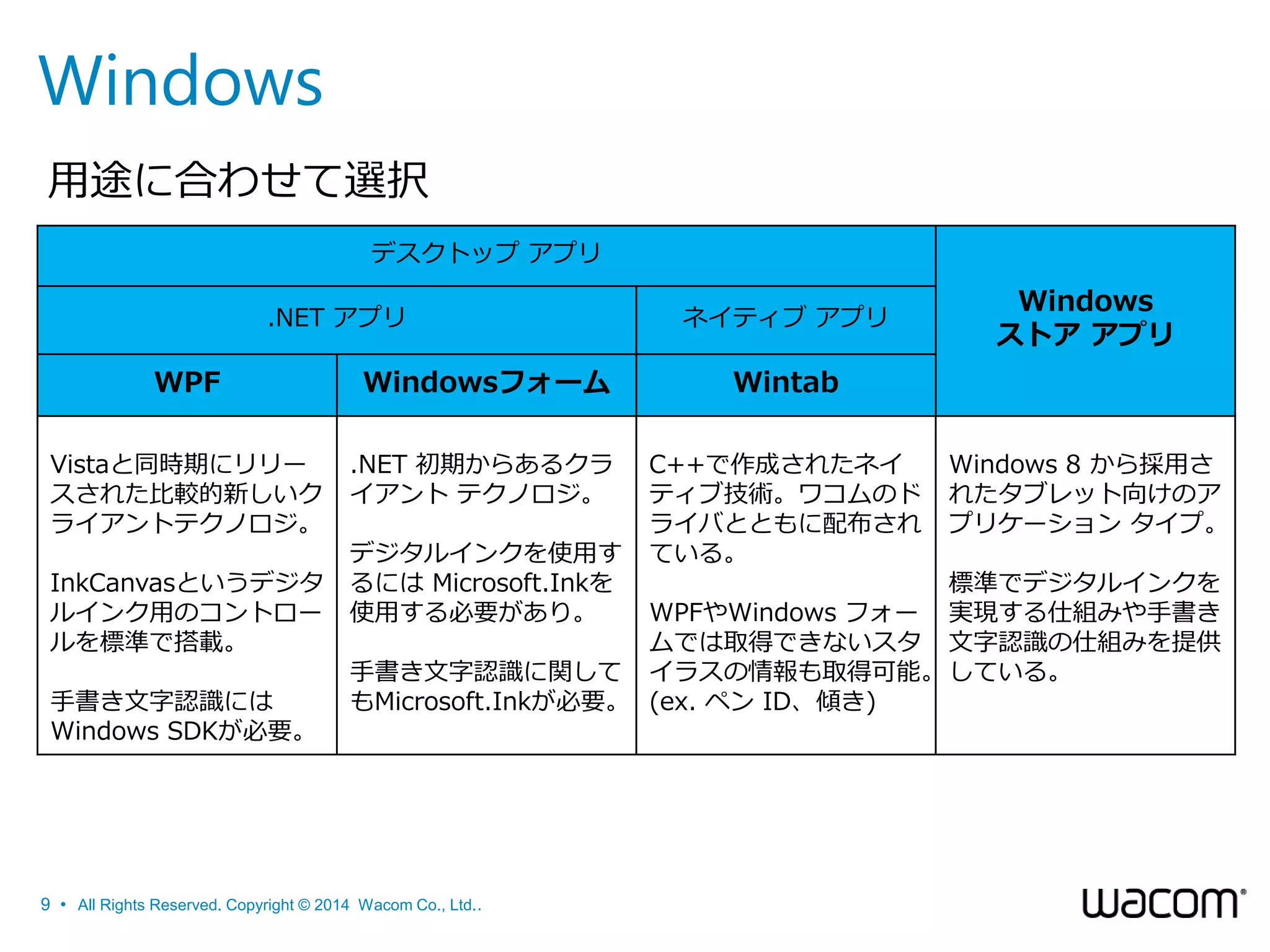

9. Windows
用途に合わせて選択
デスクトップ アプリ
.NET アプリ
ネイティブ アプリ
WPF
Windowsフォーム
Wintab
Vistaと同時期にリリー
スされた比較的新しいク
ライアントテクノロジ。
.NET 初期からあるクラ
イアント テクノロジ。
C++で作成されたネイ
ティブ技術。ワコムのド
ライバとともに配布され
ている。
Windows
ストア アプリ
InkCanvasというデジタ
ルインク用のコントロー
ルを標準で搭載。
手書き文字認識には
Windows SDKが必要。
デジタルインクを使用す
るには Microsoft.Inkを
使用する必要があり。
Windows 8 から採用さ
れたタブレット向けのア
プリケーション タイプ。
標準でデジタルインクを
WPFやWindows フォー 実現する仕組みや手書き
ムでは取得できないスタ 文字認識の仕組みを提供
手書き文字認識に関して イラスの情報も取得可能。 している。
もMicrosoft.Inkが必要。 (ex. ペン ID、傾き)
9 • All Rights Reserved. Copyright © 2014 Wacom Co., Ltd..

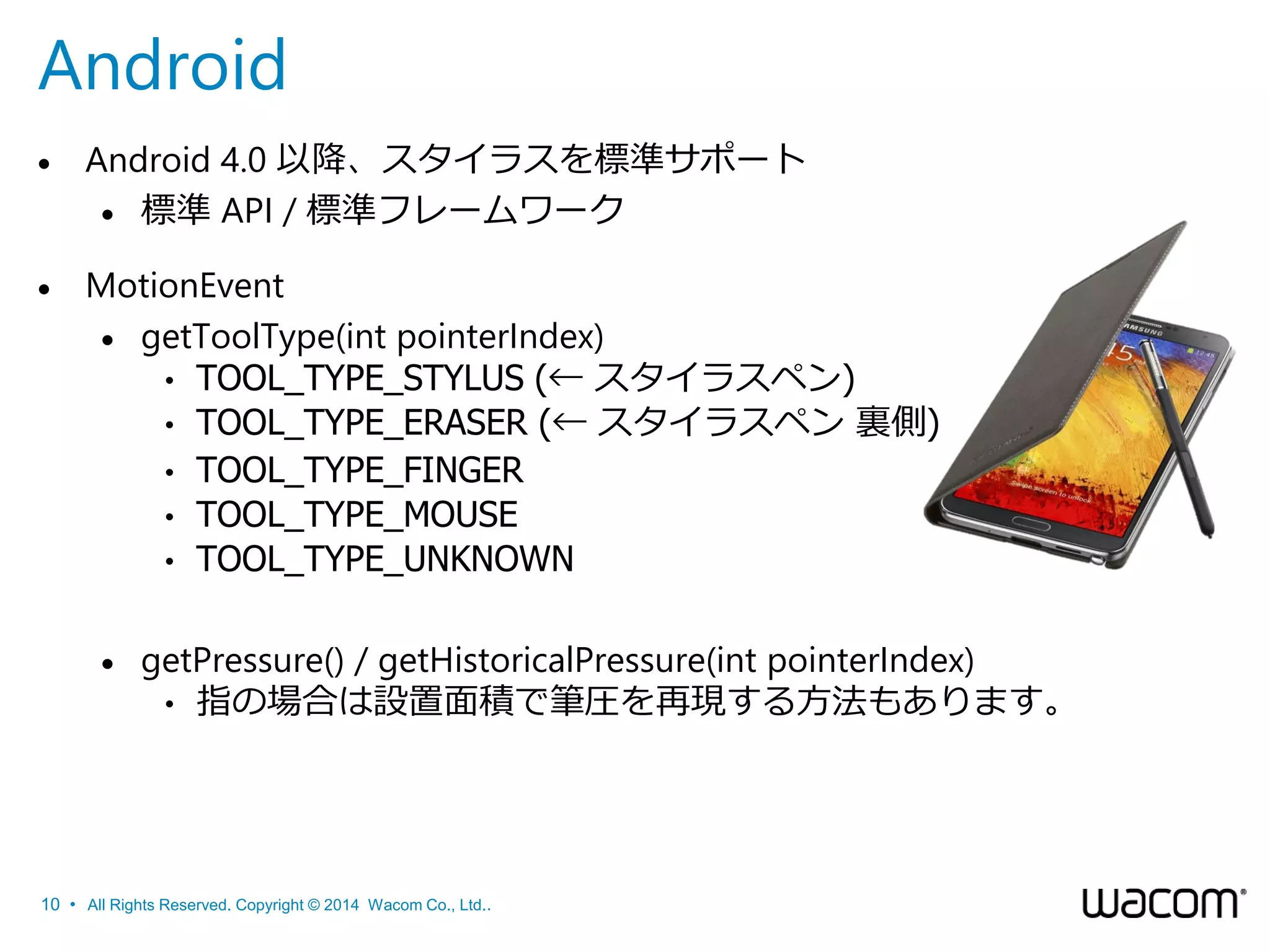

10. Android

Android 4.0 以降、スタイラスを標準サポート
 標準 API / 標準フレームワーク

MotionEvent
 getToolType(int pointerIndex)
• TOOL_TYPE_STYLUS (← スタイラスペン)
• TOOL_TYPE_ERASER (← スタイラスペン 裏側)
• TOOL_TYPE_FINGER
• TOOL_TYPE_MOUSE
• TOOL_TYPE_UNKNOWN

getPressure() / getHistoricalPressure(int pointerIndex)
• 指の場合は設置面積で筆圧を再現する方法もあります。
10 • All Rights Reserved. Copyright © 2014 Wacom Co., Ltd..

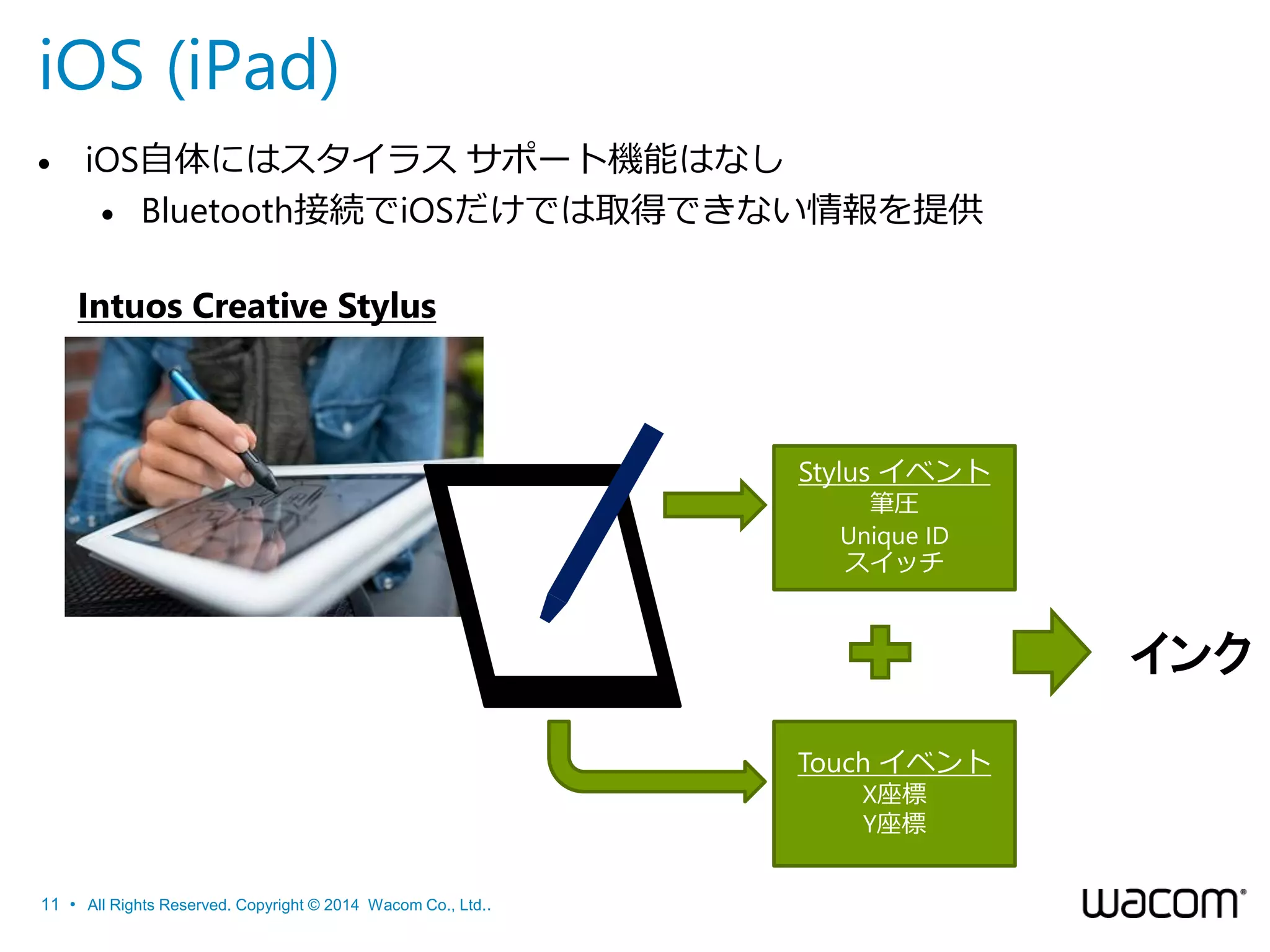

11. iOS (iPad)

iOS自体にはスタイラス サポート機能はなし
 Bluetooth接続でiOSだけでは取得できない情報を提供
Intuos Creative Stylus
Stylus イベント
筆圧
Unique ID
スイッチ
インク
Touch イベント
X座標
Y座標
11 • All Rights Reserved. Copyright © 2014 Wacom Co., Ltd..

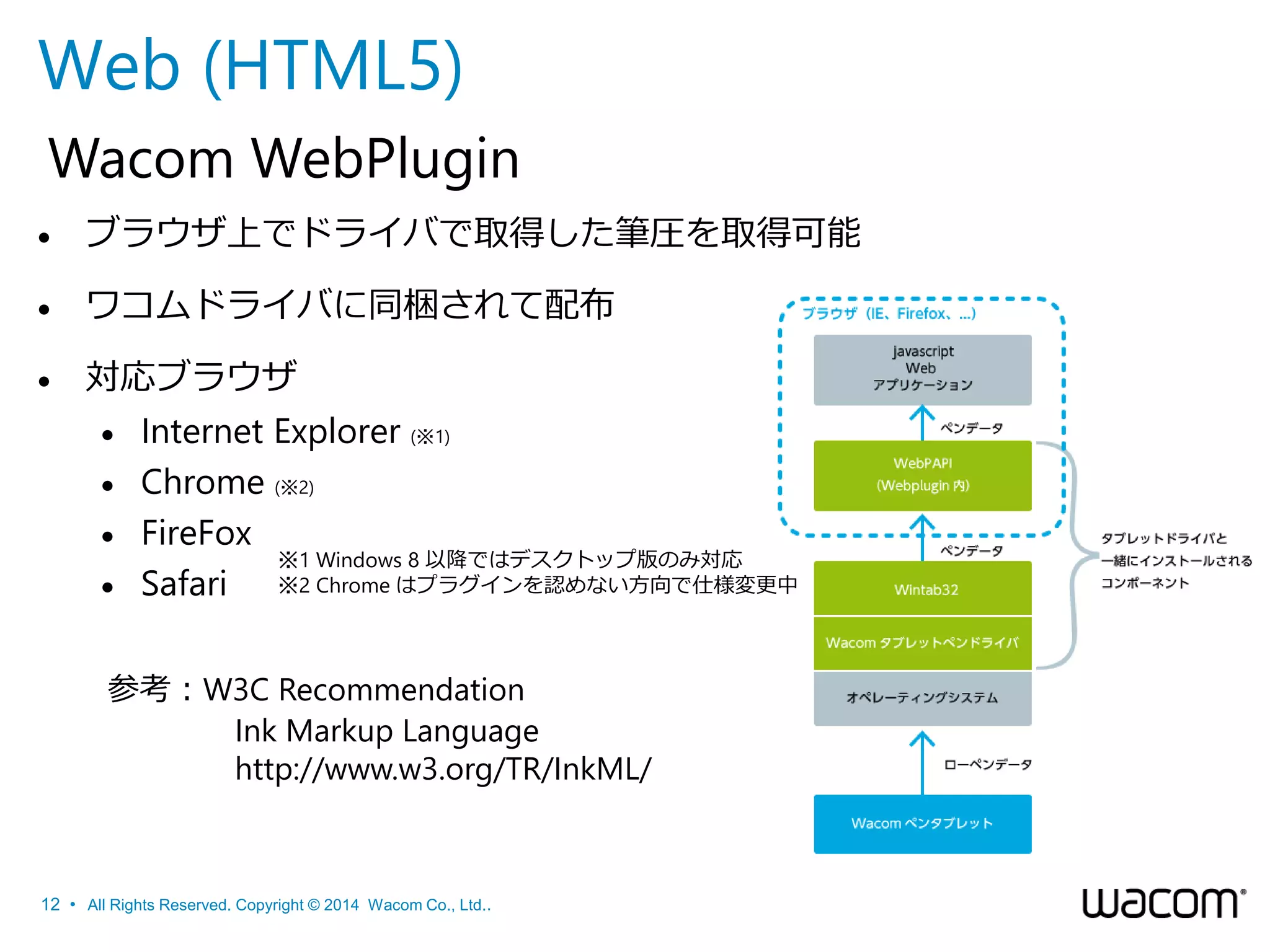

12. Web (HTML5)
Wacom WebPlugin

ブラウザ上でドライバで取得した筆圧を取得可能

ワコムドライバに同梱されて配布

対応ブラウザ




Internet Explorer (※1)
Chrome (※2)
FireFox
※1 Windows 8 以降ではデスクトップ版のみ対応
Safari ※2 Chrome はプラグインを認めない方向で仕様変更中
参考：W3C Recommendation
Ink Markup Language
http://www.w3.org/TR/InkML/
12 • All Rights Reserved. Copyright © 2014 Wacom Co., Ltd..

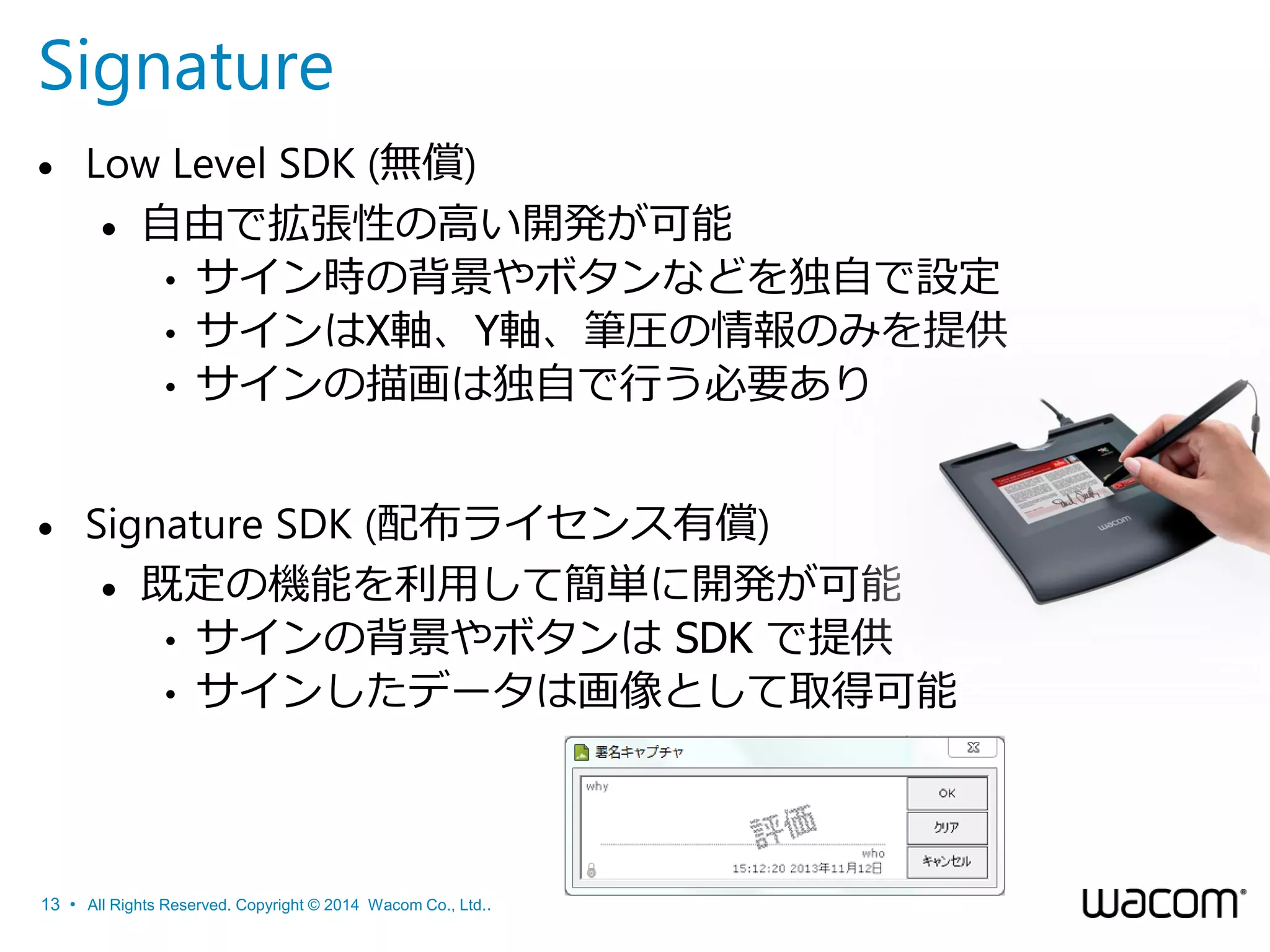

13. Signature

Low Level SDK (無償)
 自由で拡張性の高い開発が可能
• サイン時の背景やボタンなどを独自で設定
• サインはX軸、Y軸、筆圧の情報のみを提供
• サインの描画は独自で行う必要あり

Signature SDK (配布ライセンス有償)
 既定の機能を利用して簡単に開発が可能
• サインの背景やボタンは SDK で提供
• サインしたデータは画像として取得可能
13 • All Rights Reserved. Copyright © 2014 Wacom Co., Ltd..

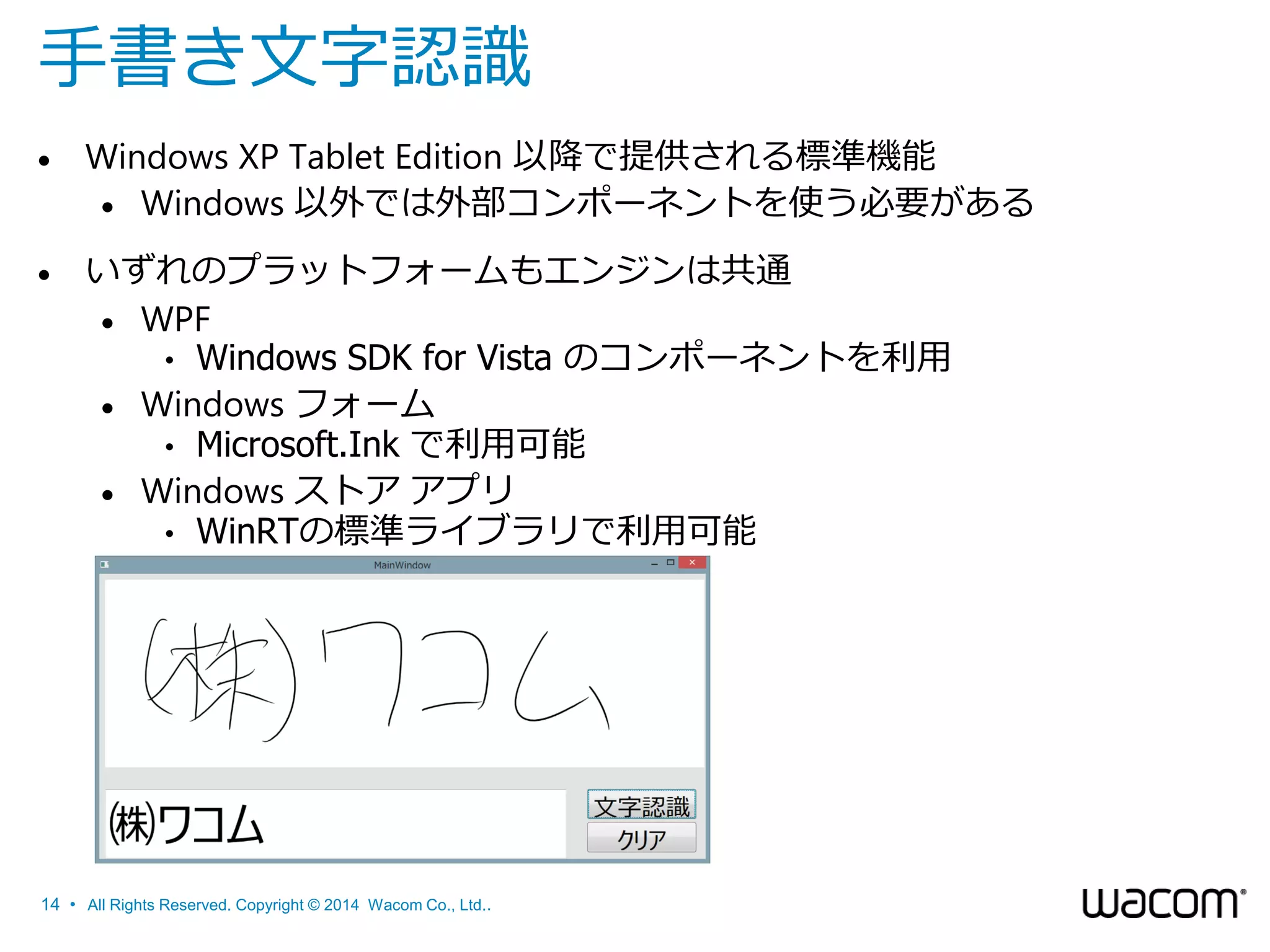

14. 手書き文字認識

Windows XP Tablet Edition 以降で提供される標準機能
 Windows 以外では外部コンポーネントを使う必要がある

いずれのプラットフォームもエンジンは共通
 WPF
• Windows SDK for Vista のコンポーネントを利用
 Windows フォーム
• Microsoft.Ink で利用可能
 Windows ストア アプリ
• WinRTの標準ライブラリで利用可能
14 • All Rights Reserved. Copyright © 2014 Wacom Co., Ltd..

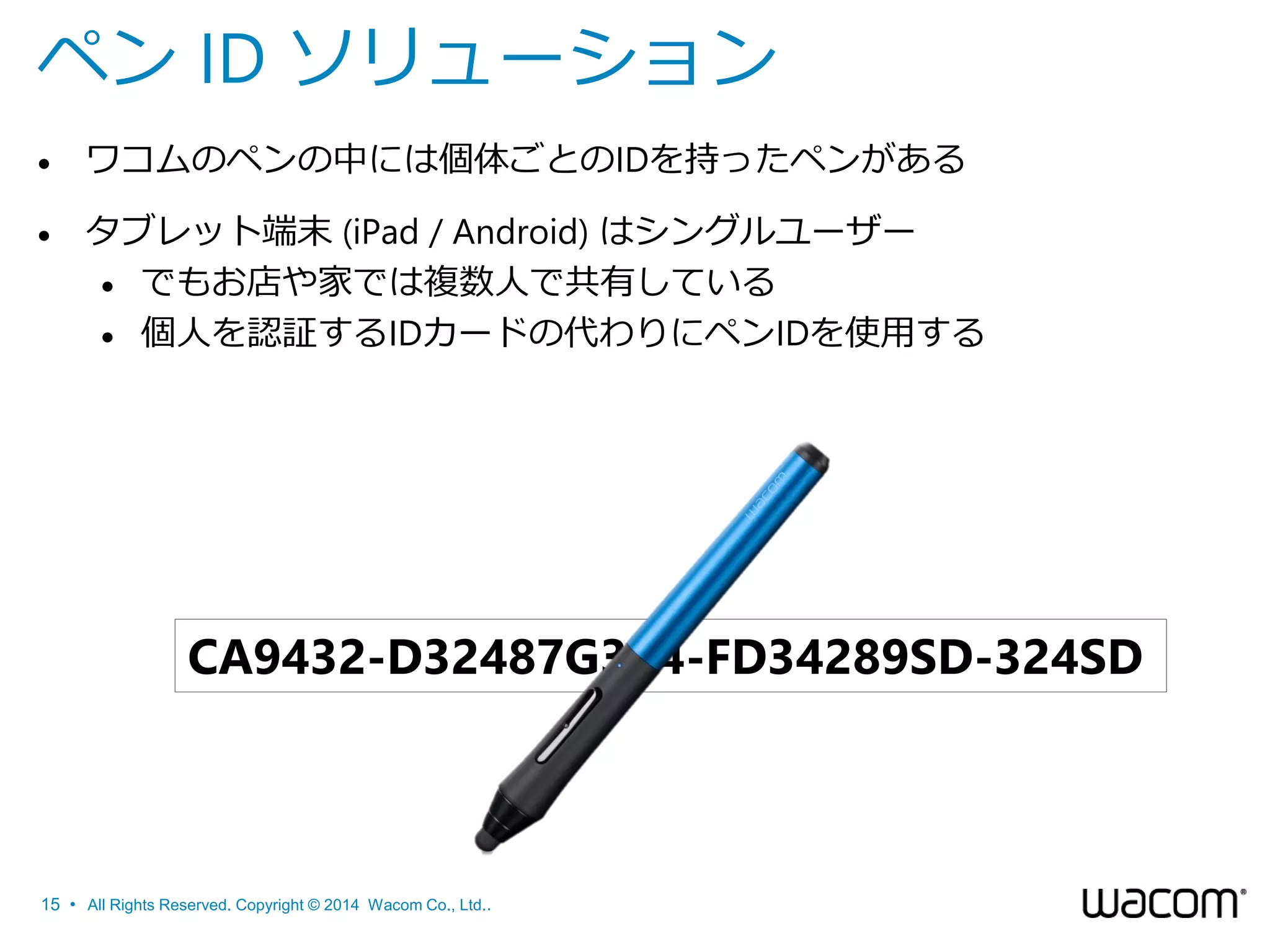

15. ペン ID ソリューション

ワコムのペンの中には個体ごとのIDを持ったペンがある

タブレット端末 (iPad / Android) はシングルユーザー
 でもお店や家では複数人で共有している
 個人を認証するIDカードの代わりにペンIDを使用する
CA9432-D32487G324-FD34289SD-324SD
15 • All Rights Reserved. Copyright © 2014 Wacom Co., Ltd..

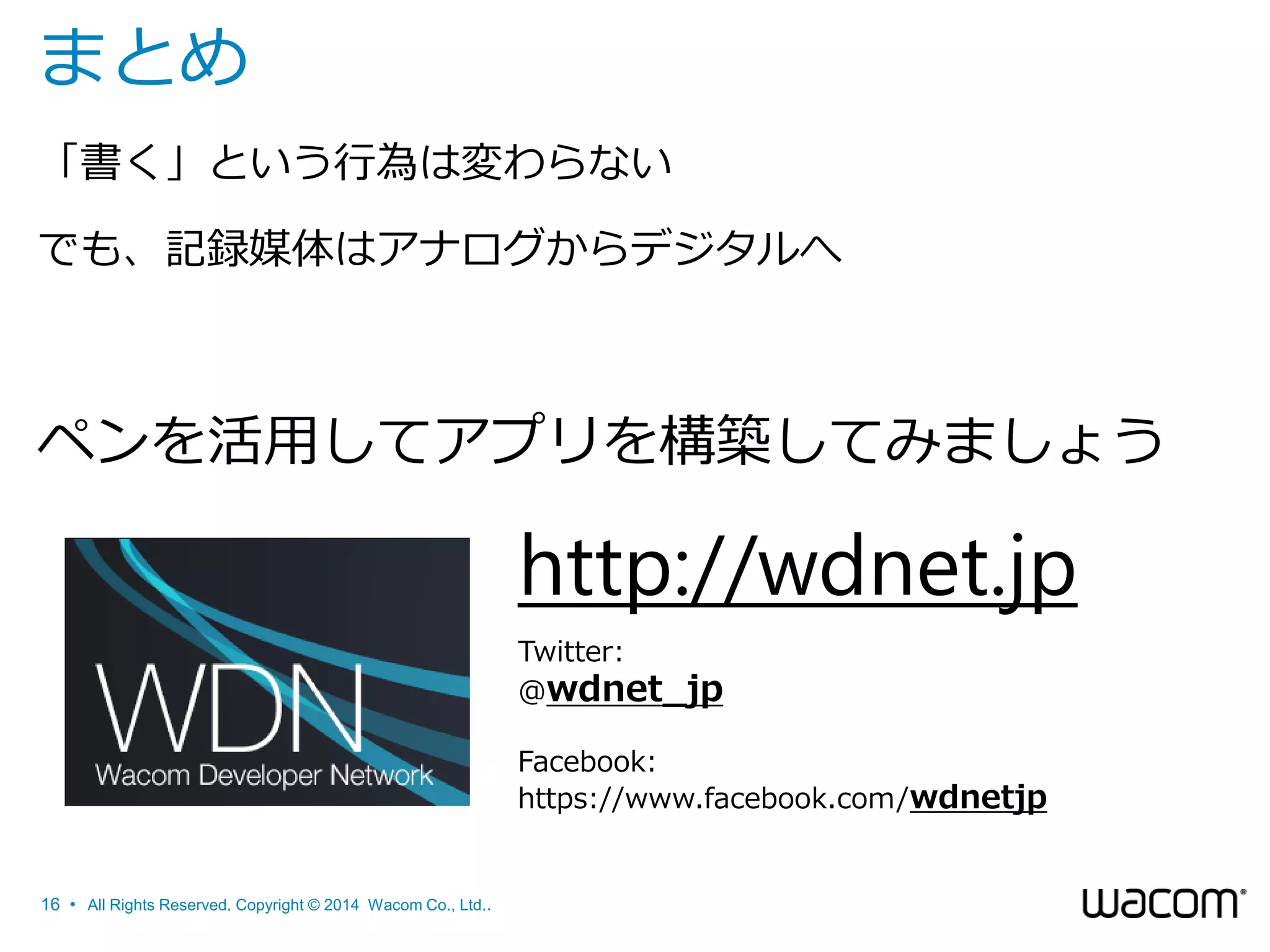

16. まとめ
「書く」という行為は変わらない
でも、記録媒体はアナログからデジタルへ
ペンを活用してアプリを構築してみましょう
http://wdnet.jp
Twitter:
@wdnet_jp
Facebook:
https://www.facebook.com/wdnetjp
16 • All Rights Reserved. Copyright © 2014 Wacom Co., Ltd..
