가상 데이터 센터 만들기
VPC 기본 및 연결 옵션

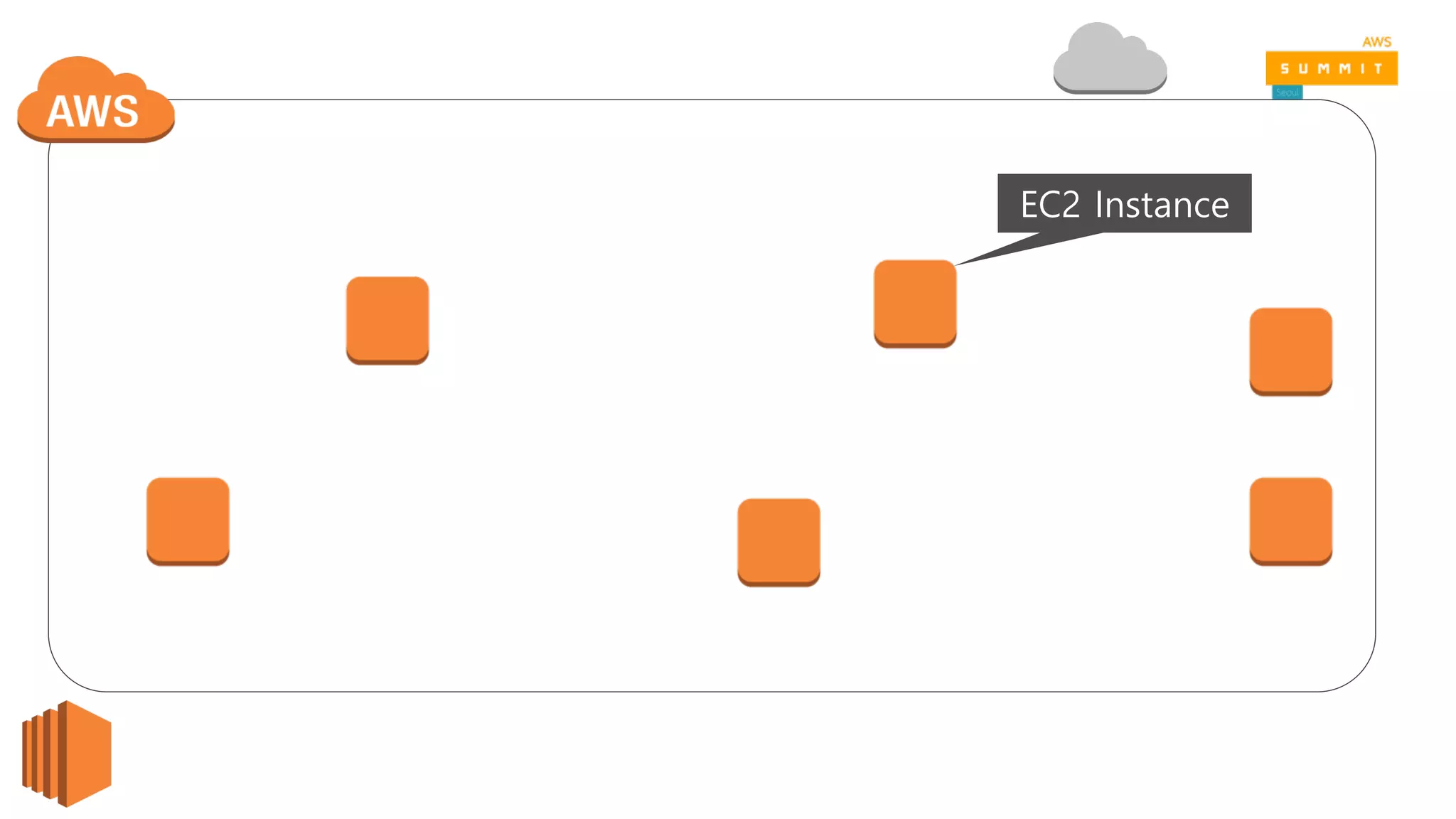

2. EC2 Instance

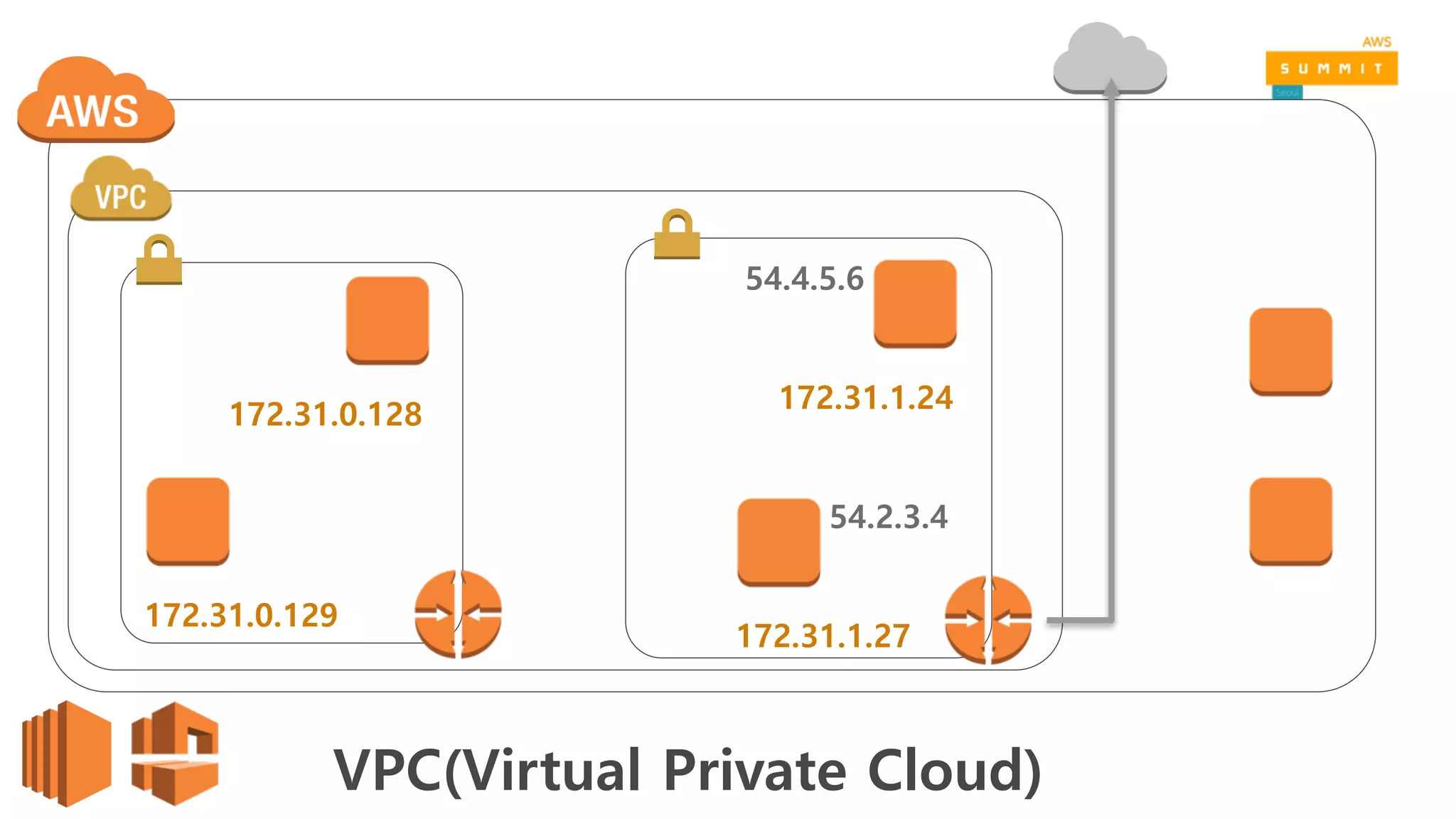

3. VPC(Virtual Private Cloud)
172.31.0.128
172.31.0.129
172.31.1.24
172.31.1.27
54.4.5.6
54.2.3.4

4. 본 강연에서 다룰 내용
• VPC 개념에 익숙해지기
• 기본 VPC 설정 살펴보기
• 요구에 맞게 가상 네트워크를 설정할 수
있는 방법 알아보기

5. 연습 : 인터넷에 연결된 VPC 설정

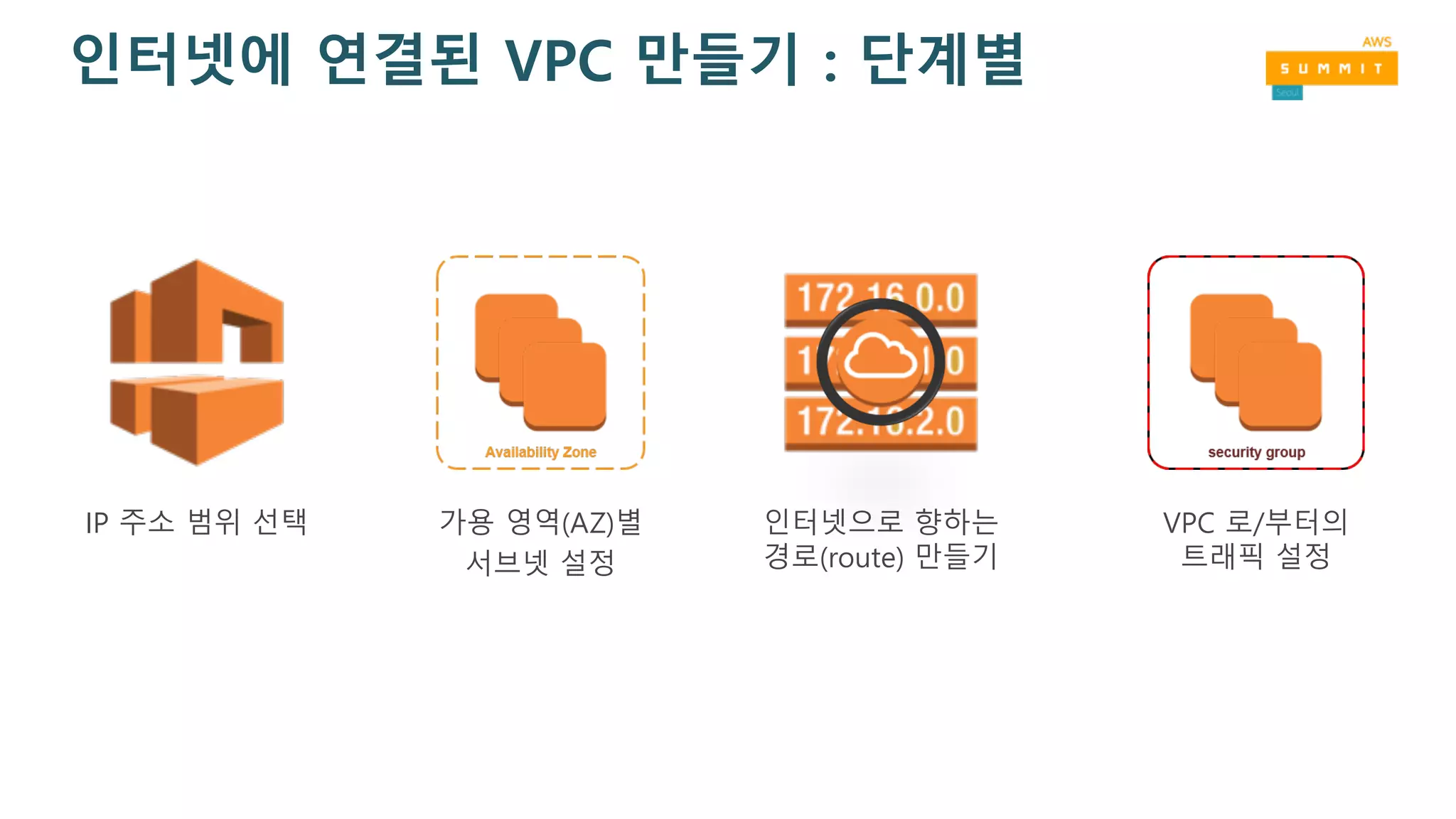

6. 인터넷에 연결된 VPC 만들기 : 단계별
IP 주소 범위 선택 가용 영역(AZ)별
서브넷 설정
인터넷으로 향하는
경로(route) 만들기
VPC 로/부터의
트래픽 설정

7. IP 주소 범위 선택

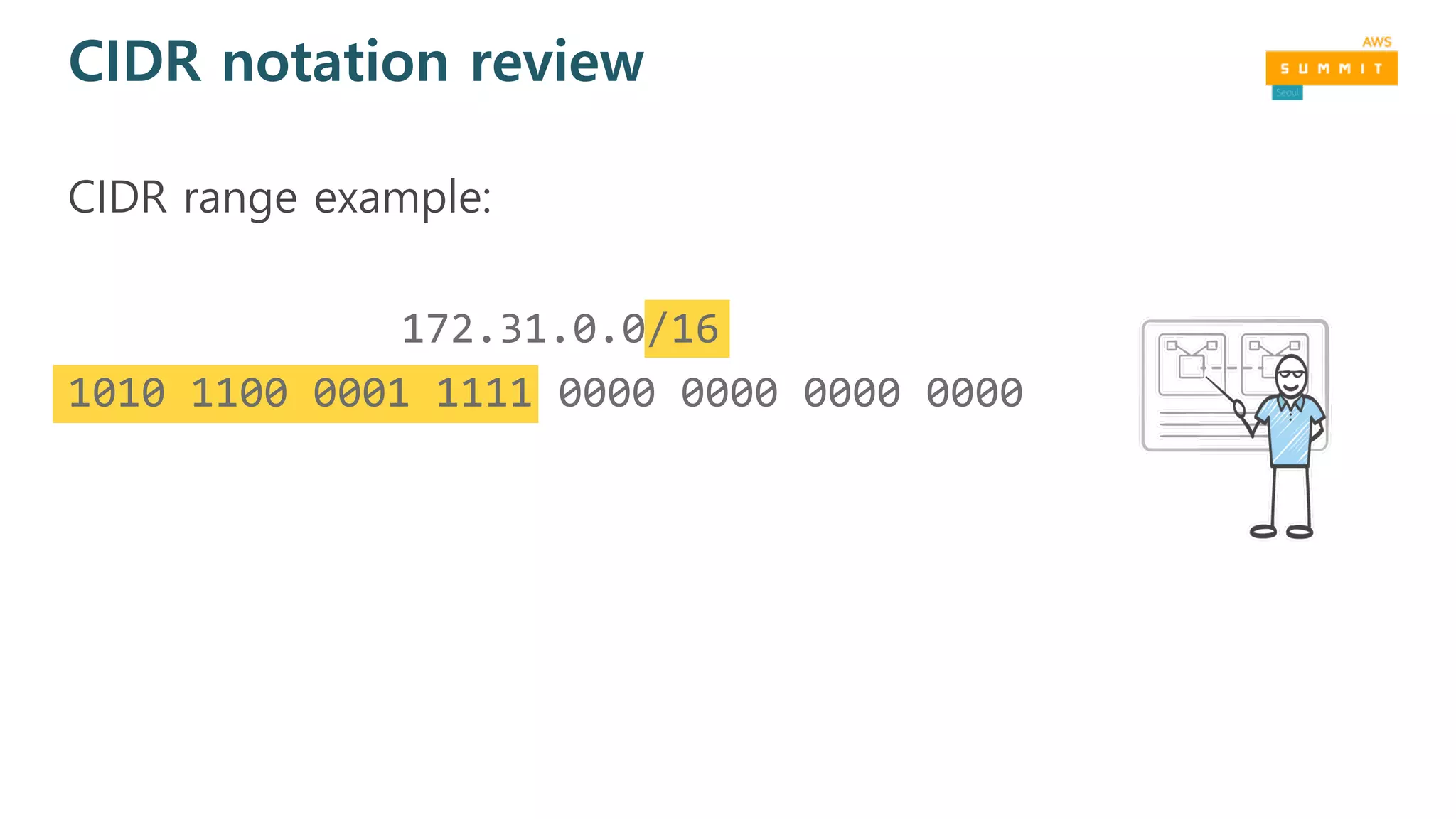

8. CIDR notation review
CIDR range example:
172.31.0.0/16
1010 1100 0001 1111 0000 0000 0000 0000

9. VPC의 IP 주소 범위 선택
172.31.0.0/16
Recommended:
RFC1918 range
Recommended:
/16
(64K addresses)

10. RFC 1918
10.0.0.0 - 10.255.255.255 (10/8 prefix)
172.16.0.0 - 172.31.255.255 (172.16/12 prefix)
192.168.0.0 - 192.168.255.255 (192.168/16 prefix)

11. 서브넷

12. VPC 서브넷 및 가용 영역
172.31.0.0/16
Availability Zone Availability Zone
VPC subnet VPC subnet
172.31.0.0/24 172.31.2.0/24
ap-northeast-2a ap-northeast-2c

13. VPC 서브넷 권고사항
• /16 VPC (64K addresses)
• /24 subnets (251 addresses)
• One subnet per Availability Zone

14. 인터넷 경로

15. Routing in your VPC
• Route table 은 패킷이 이동하는 규칙을
포함
• VPC 에 기본 route table이 존재
• … 하지만 서브넷에 다른 route table 을
할당할 수 있음

16. 내 VPC로 향하는 트래픽은
내 VPC 내에 머물러야 함

17. Internet Gateway
인터넷에 연결하려면 여기로
패킷을 보냄

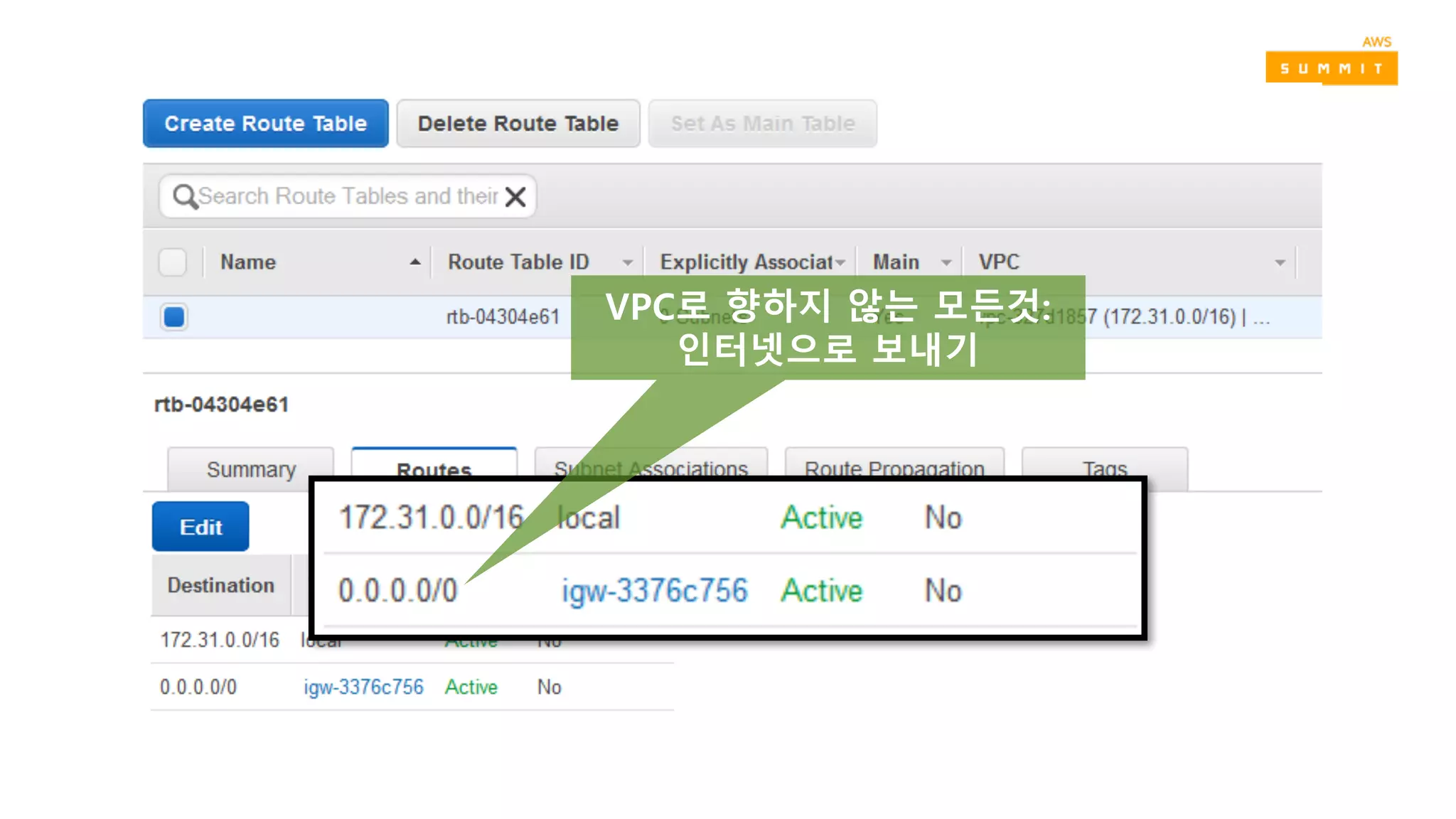

18. VPC로 향하지 않는 모든것:
인터넷으로 보내기

19. VPC의 네트워크 보안:
Network ACLs /
Security Groups

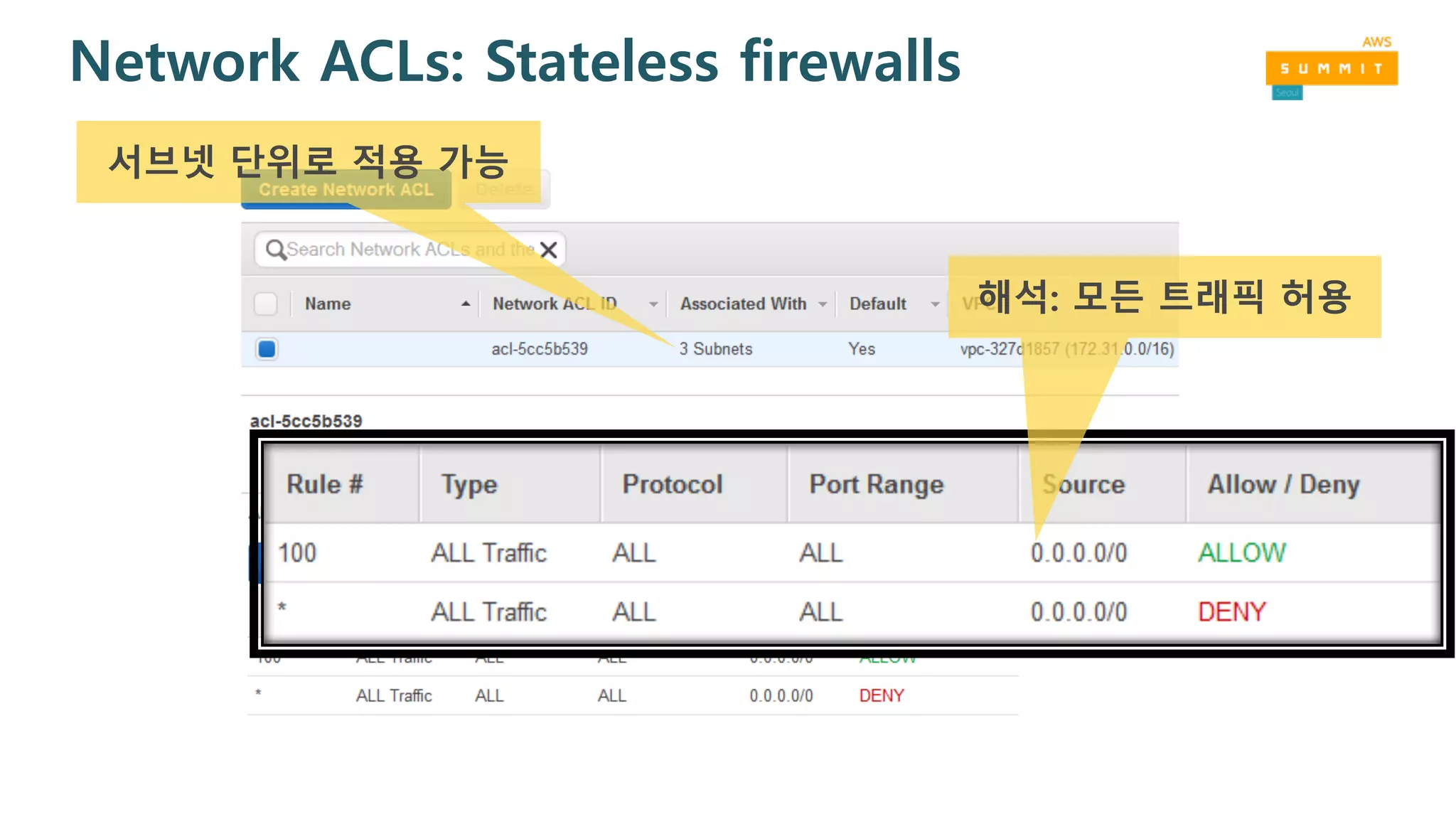

20. Network ACLs: Stateless firewalls
해석: 모든 트래픽 허용
서브넷 단위로 적용 가능

21. “MyWebServers” Security Group
“MyBackends” Security Group
Allow only “MyWebServers”
Security groups: 애플리케이션 구조

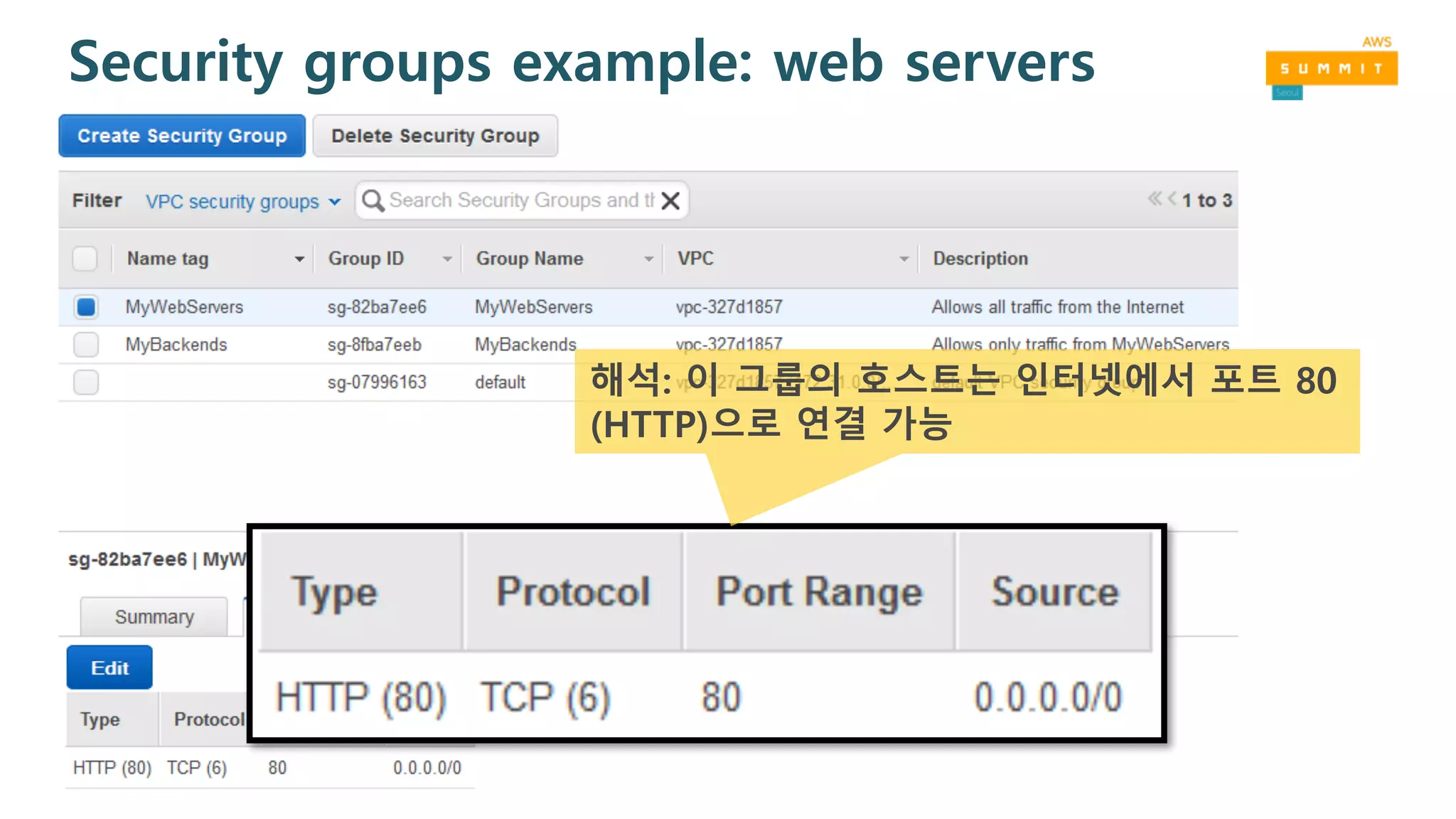

22. Security groups example: web servers
해석: 이 그룹의 호스트는 인터넷에서 포트 80
(HTTP)으로 연결 가능

23. Security groups example: backends
해석: MyWebServers Security Group에 속한
인스턴스만 이 Security Group에 연결 가능

24. 체크 포인트: Security Groups
• 최소 권한 원칙(Principle of Least Privilege) 준수
• VPC 는 egress/ingress 에 대한 Security Group 생성
가능

25. VPC의 연결 옵션

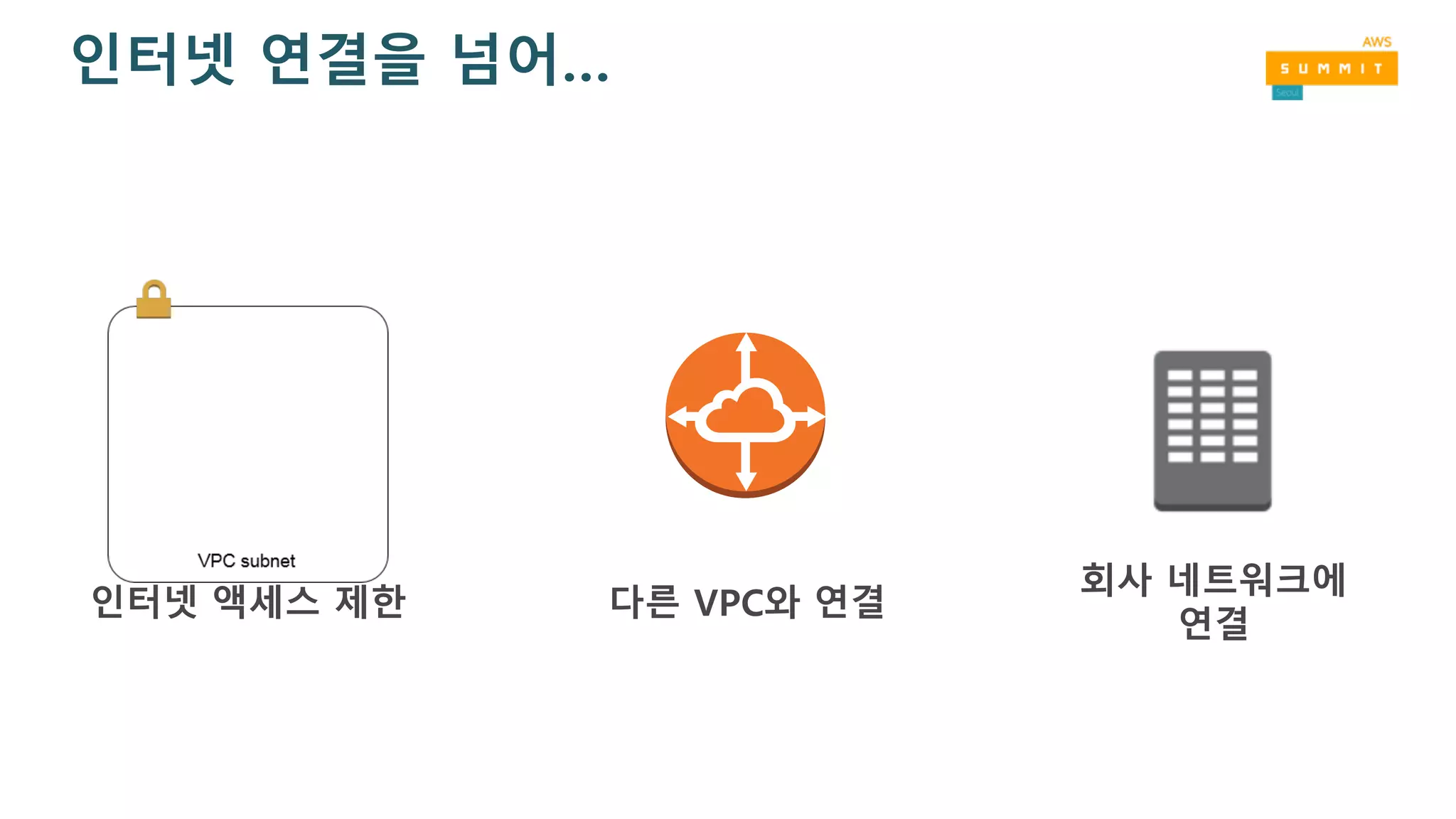

26. 인터넷 연결을 넘어…
인터넷 액세스 제한
회사 네트워크에
연결
다른 VPC와 연결

27. 인터넷 액세스 제한:
서브넷 별로 다른 라우팅

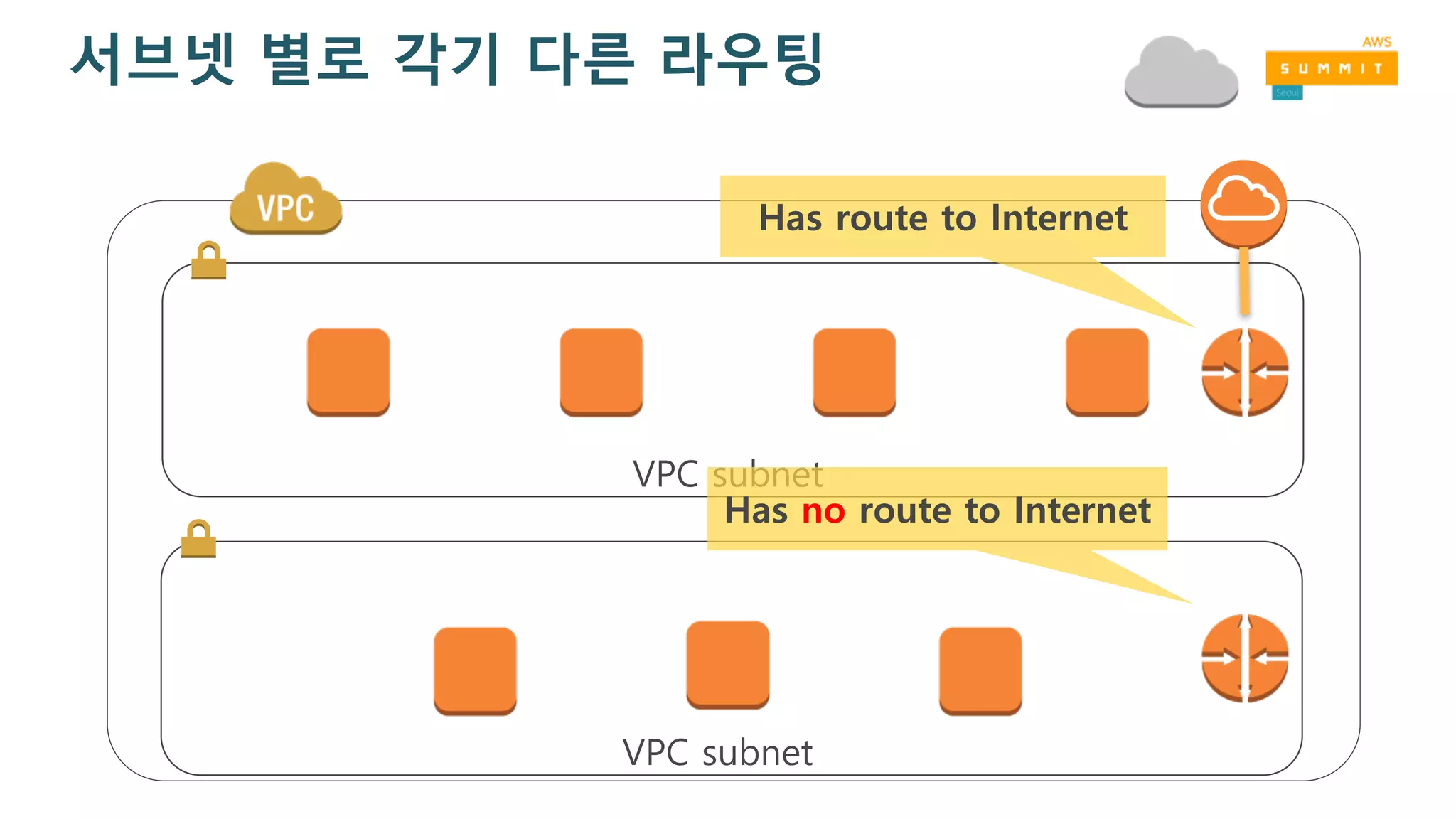

28. 서브넷 별로 각기 다른 라우팅
VPC subnet
VPC subnet
Has route to Internet
Has no route to Internet

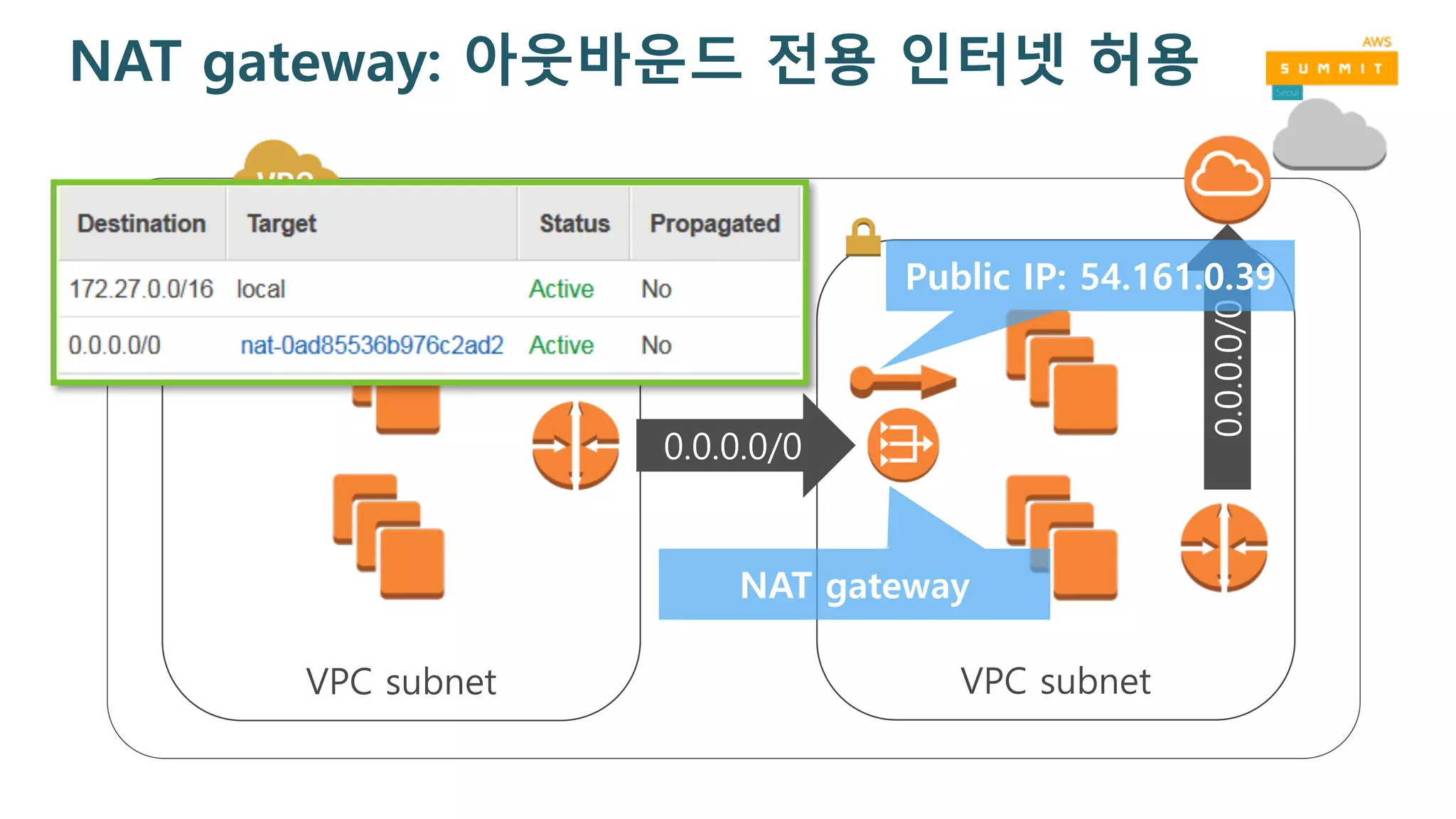

29. NAT gateway: 아웃바운드 전용 인터넷 허용
VPC subnet VPC subnet
0.0.0.0/0
0.0.0.0/0
Public IP: 54.161.0.39
NAT gateway

30. VPC 간 연결:
VPC peering

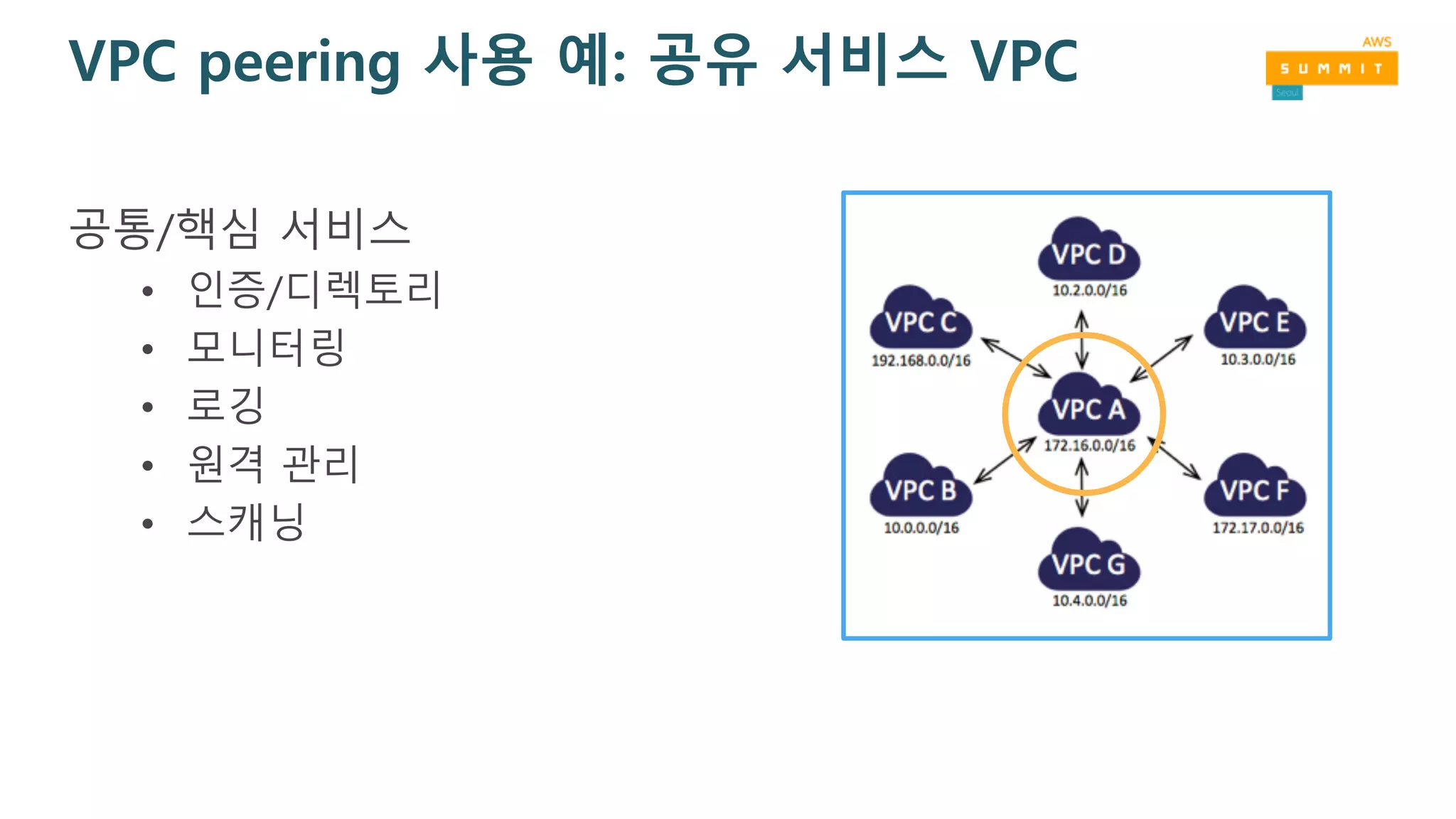

31. VPC peering 사용 예: 공유 서비스 VPC
공통/핵심 서비스
• 인증/디렉토리
• 모니터링
• 로깅
• 원격 관리
• 스캐닝

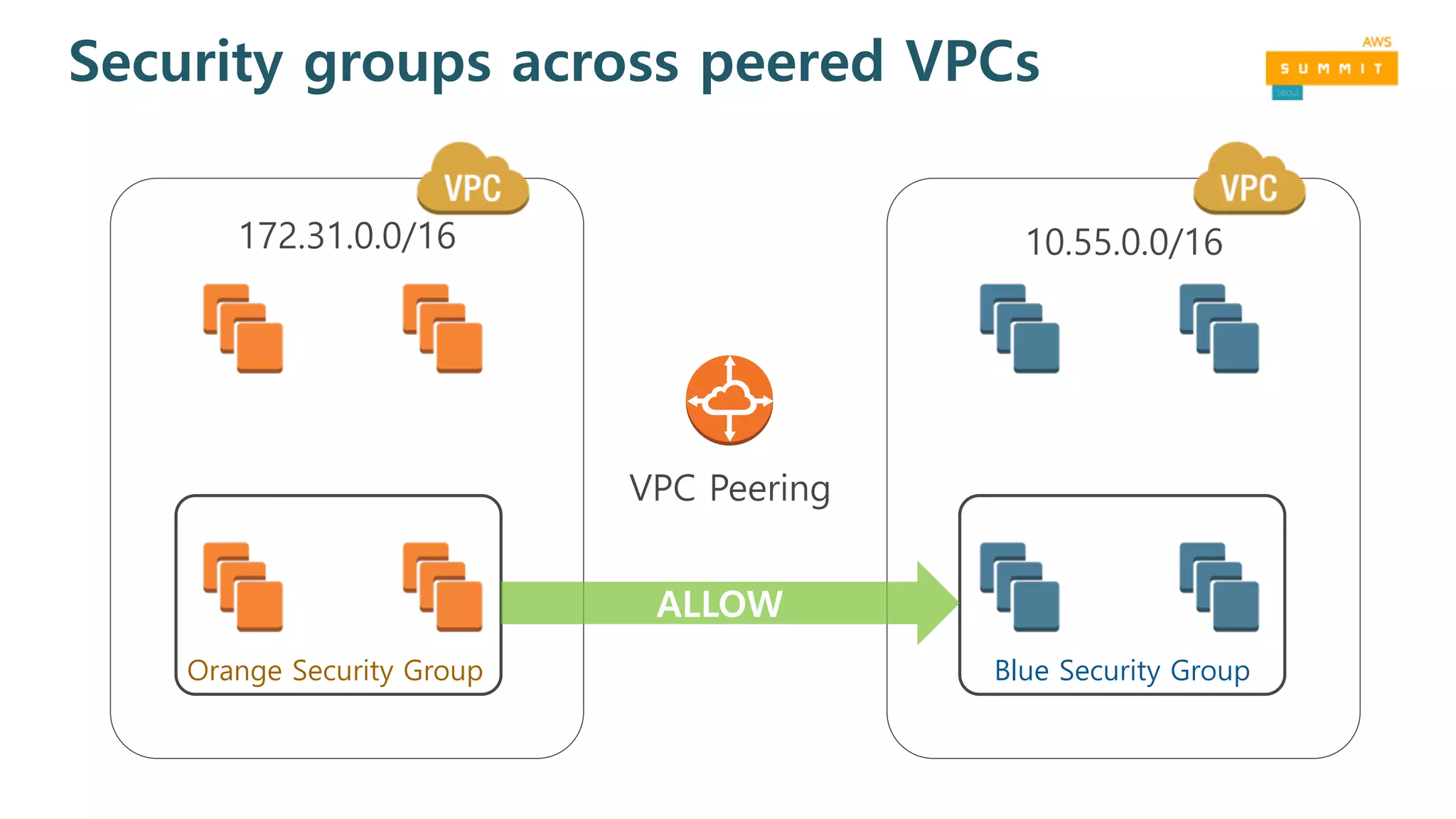

32. Security groups across peered VPCs
VPC Peering
172.31.0.0/16 10.55.0.0/16
Orange Security Group Blue Security Group
ALLOW

33. Establish a VPC peering: 요청 시작
172.31.0.0/16 10.55.0.0/16
Step 1
피어링 요청 시작

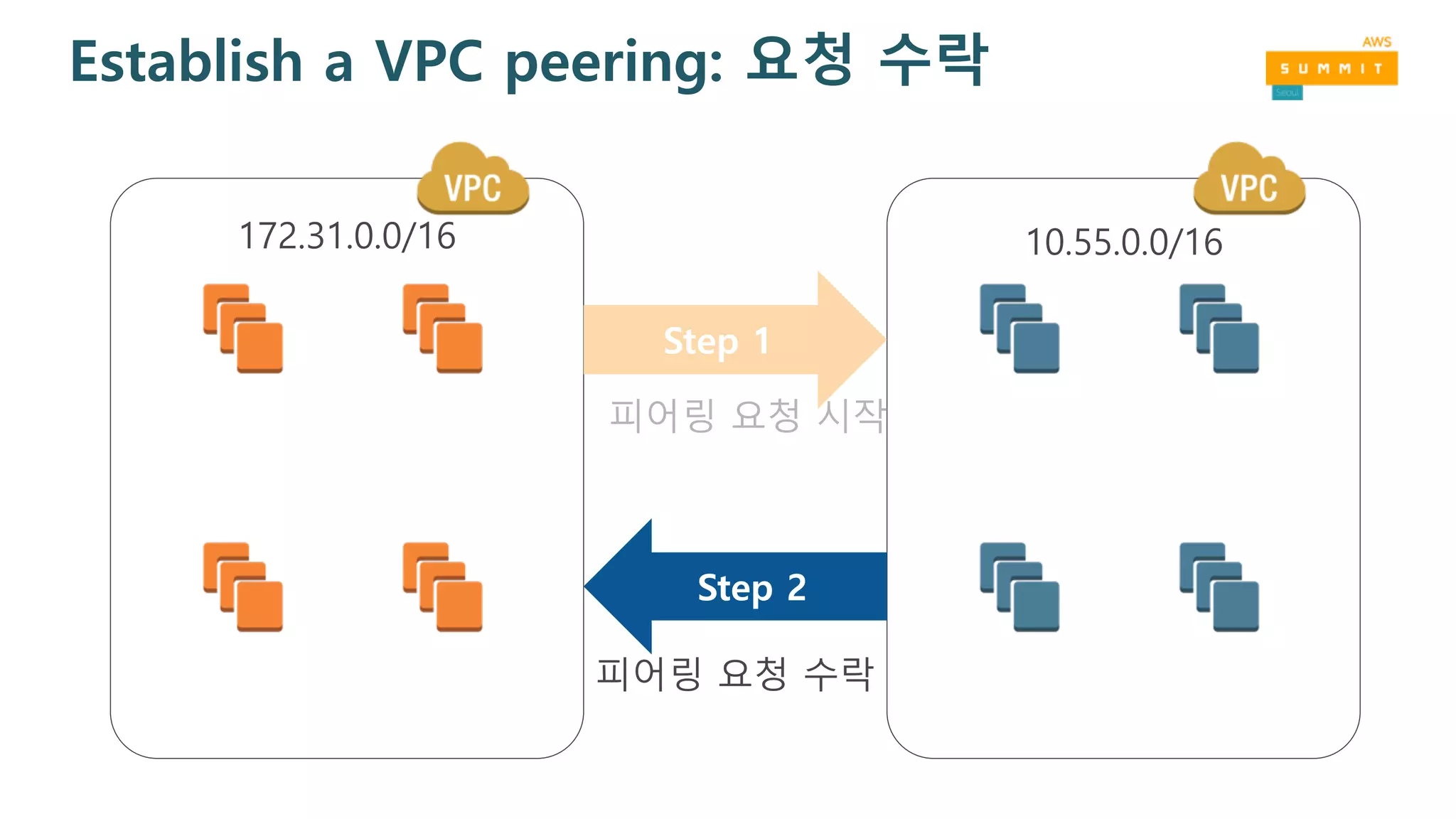

34. Establish a VPC peering: 요청 수락
172.31.0.0/16 10.55.0.0/16
Step 1
피어링 요청 시작
Step 2
피어링 요청 수락

35. Establish a VPC peering: 경로 생성
172.31.0.0/16 10.55.0.0/16Step 1
피어링 요청 시작
Step 2
피어링 요청 수락
Step 3
경로 생성
해석: 피어링 된 VPC로 향하는 트래픽은
피어링 연결로…

36. 회사 네트워크에 연결:
Virtual Private Network(VPN) &
Direct Connect(DX)

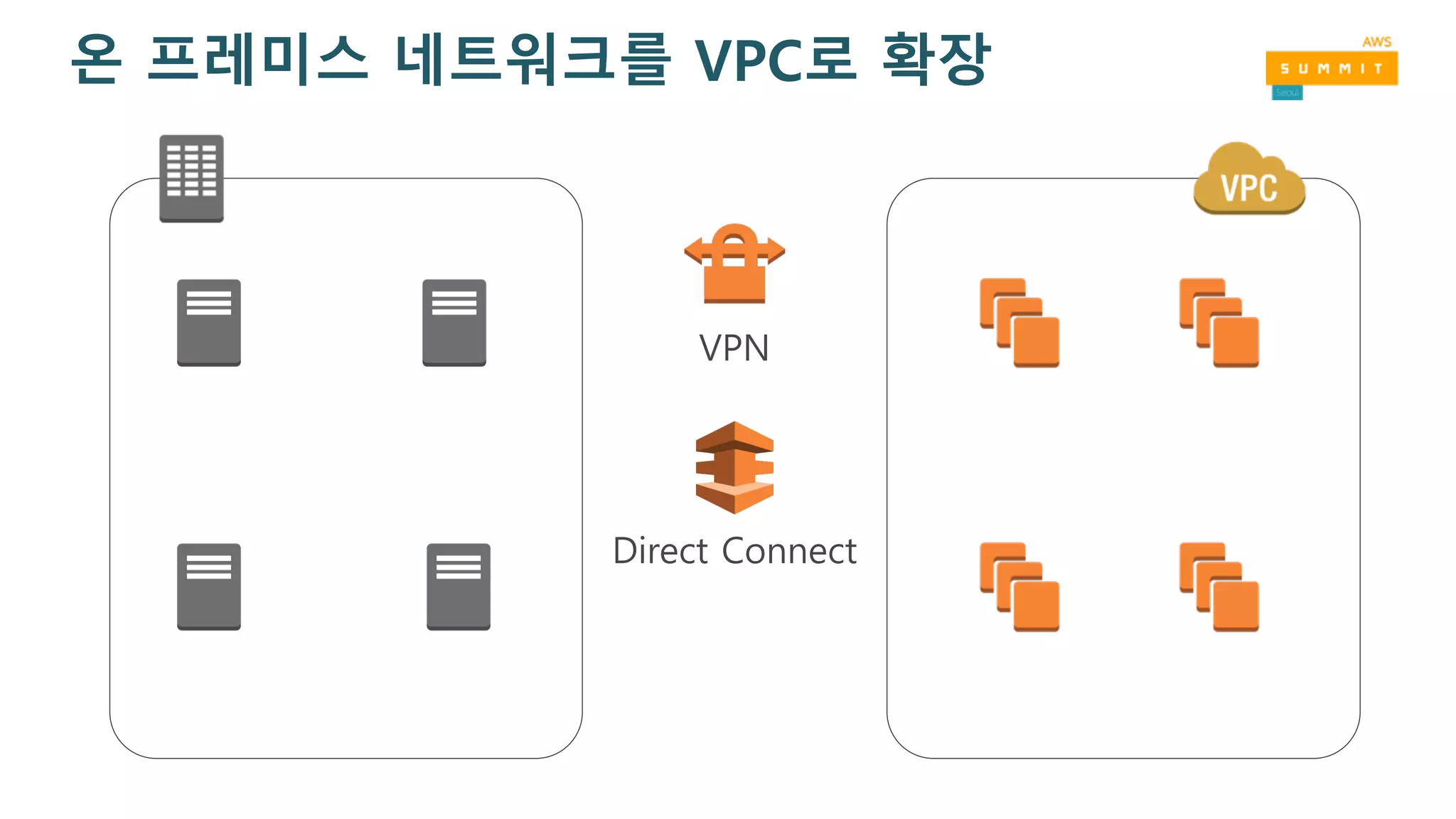

37. 온 프레미스 네트워크를 VPC로 확장
VPN
Direct Connect

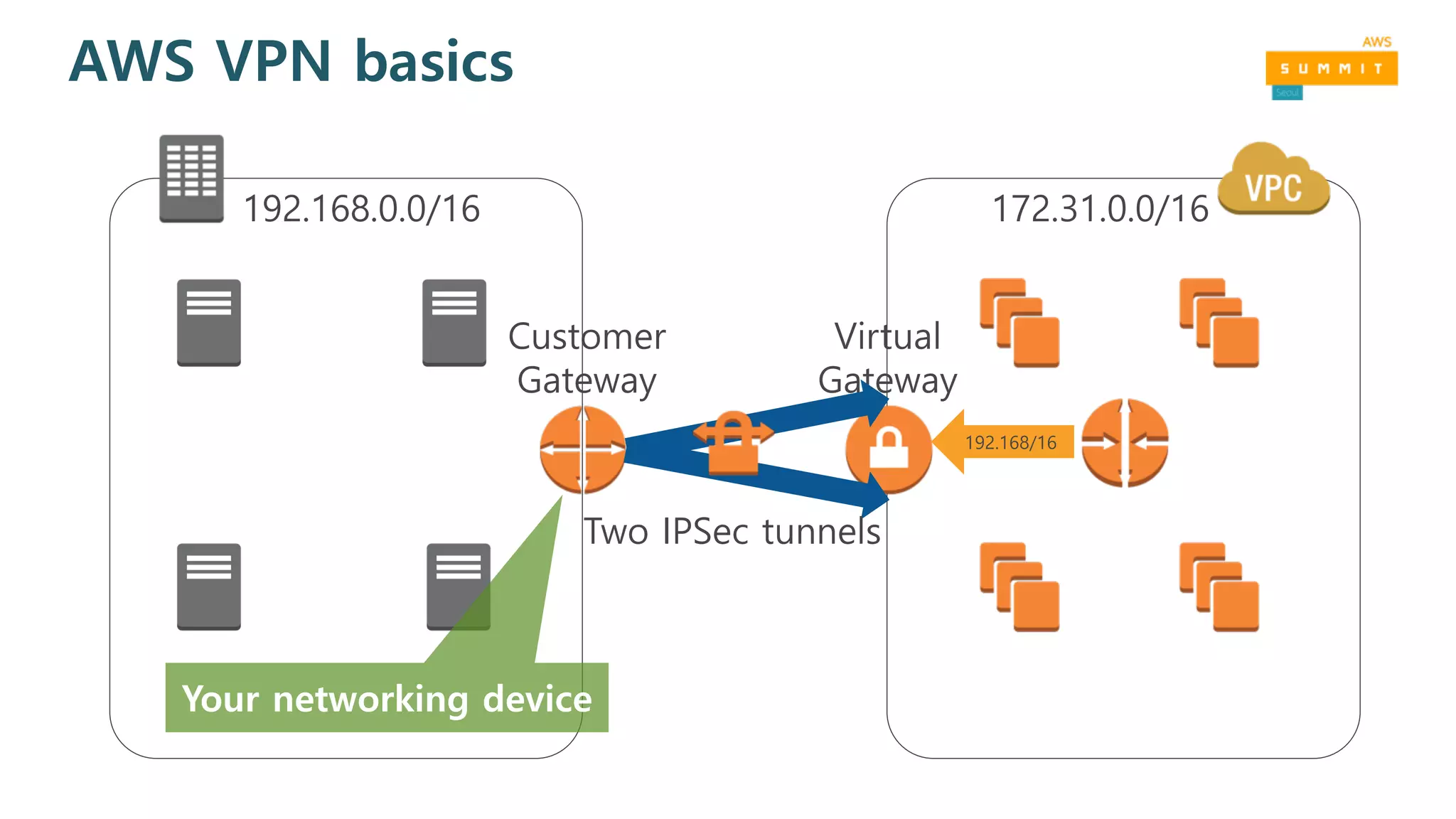

38. AWS VPN basics
Customer
Gateway
Virtual
Gateway
Two IPSec tunnels
192.168.0.0/16 172.31.0.0/16
192.168/16
Your networking device

39. VPN and AWS Direct Connect
• 두가지 모두 온 프레미스 네트워크와
VPC 사이의 보안 연결을 지원
• VPC은 인터넷을 통한 IPSec 터널
• DirectConnect 은 전용선
• 높은 가용성을 위해서: 두가지 모두
사용

40. VPC 및 다른 AWS 서비스

41. VPC 및 다른 AWS 서비스
VPC 내에 존재하는
AWS 서비스
VPC Endpoints for
Amazon S3
DNS in-VPC with
Amazon Route 53
VPC Flow Logs 를
이용한 VPC 트래픽
로깅

42. VPC내의 AWS 서비스

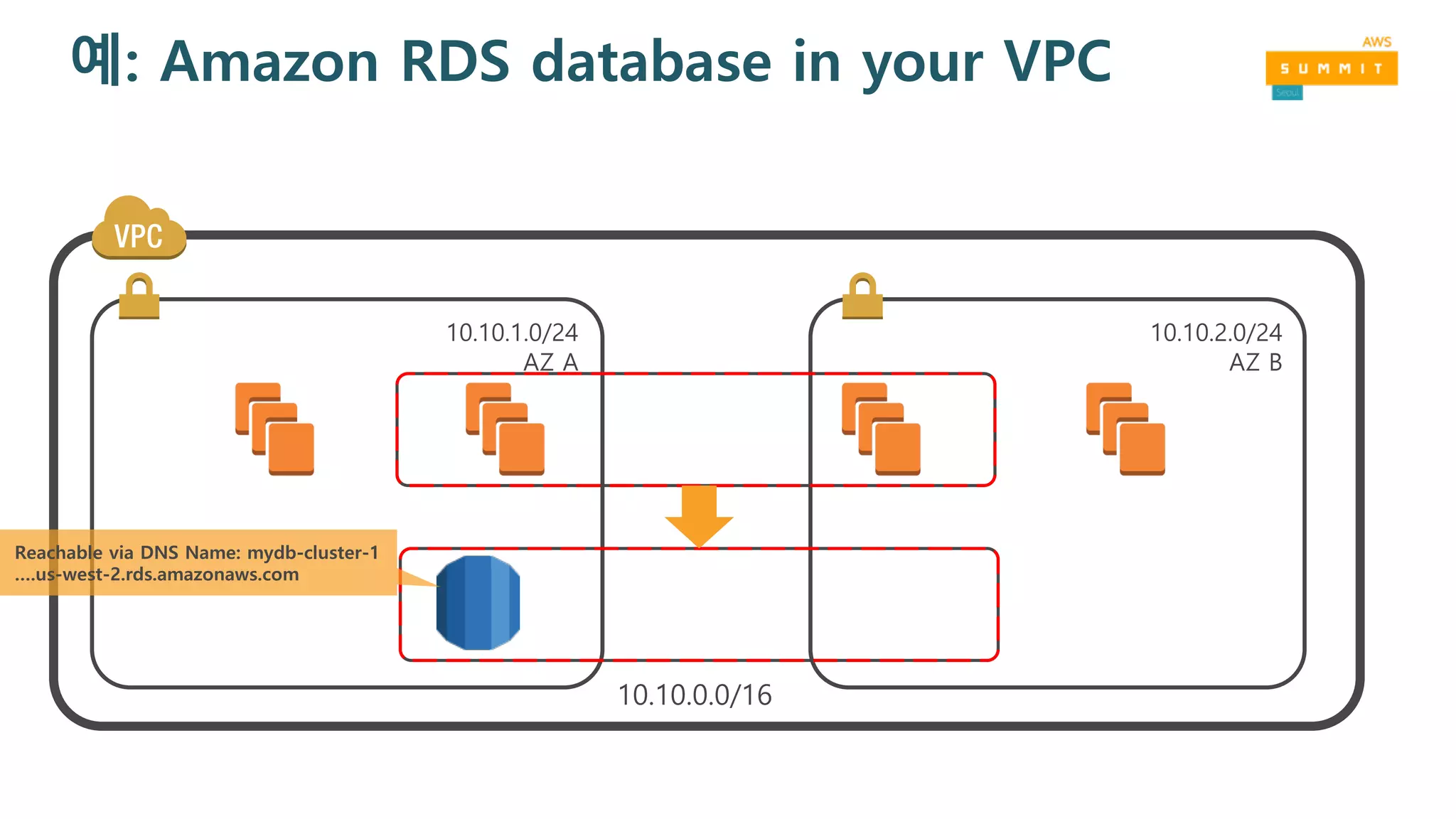

43. 예: Amazon RDS database in your VPC
Reachable via DNS Name: mydb-cluster-1
….us-west-2.rds.amazonaws.com

44. 예: AWS Lambda function in your VPC

45. Best practices for in-VPC AWS services
• 많은 AWS 서비스는 VPC내 실행을 지원
• 최소 권한 네트워크 액세스를 위해 Security Groups
사용
• 높은 가용성을 위해 여러 가용 영역(AZ)을 사용.
• Multi-AZ RDS deployments
• Use a zonal mount point for EFS access

46. VPC Endpoints for Amazon S3

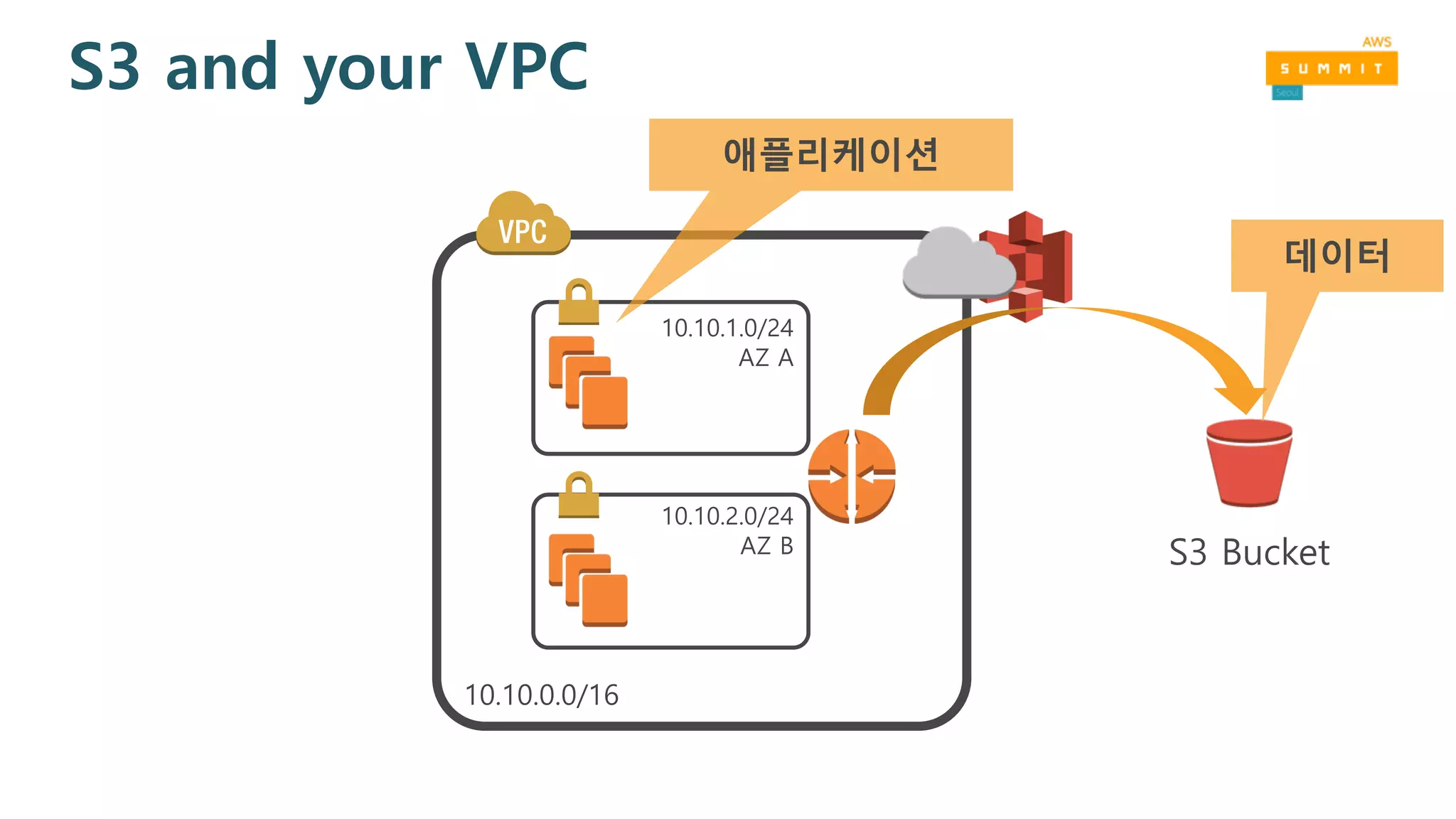

47. S3 and your VPC
S3 Bucket
애플리케이션
데이터

48. VPC endpoints for S3
S3 Bucket

49. VPC endpoints for S3
S3 Bucket
VPCE로 S3 트래픽
전달

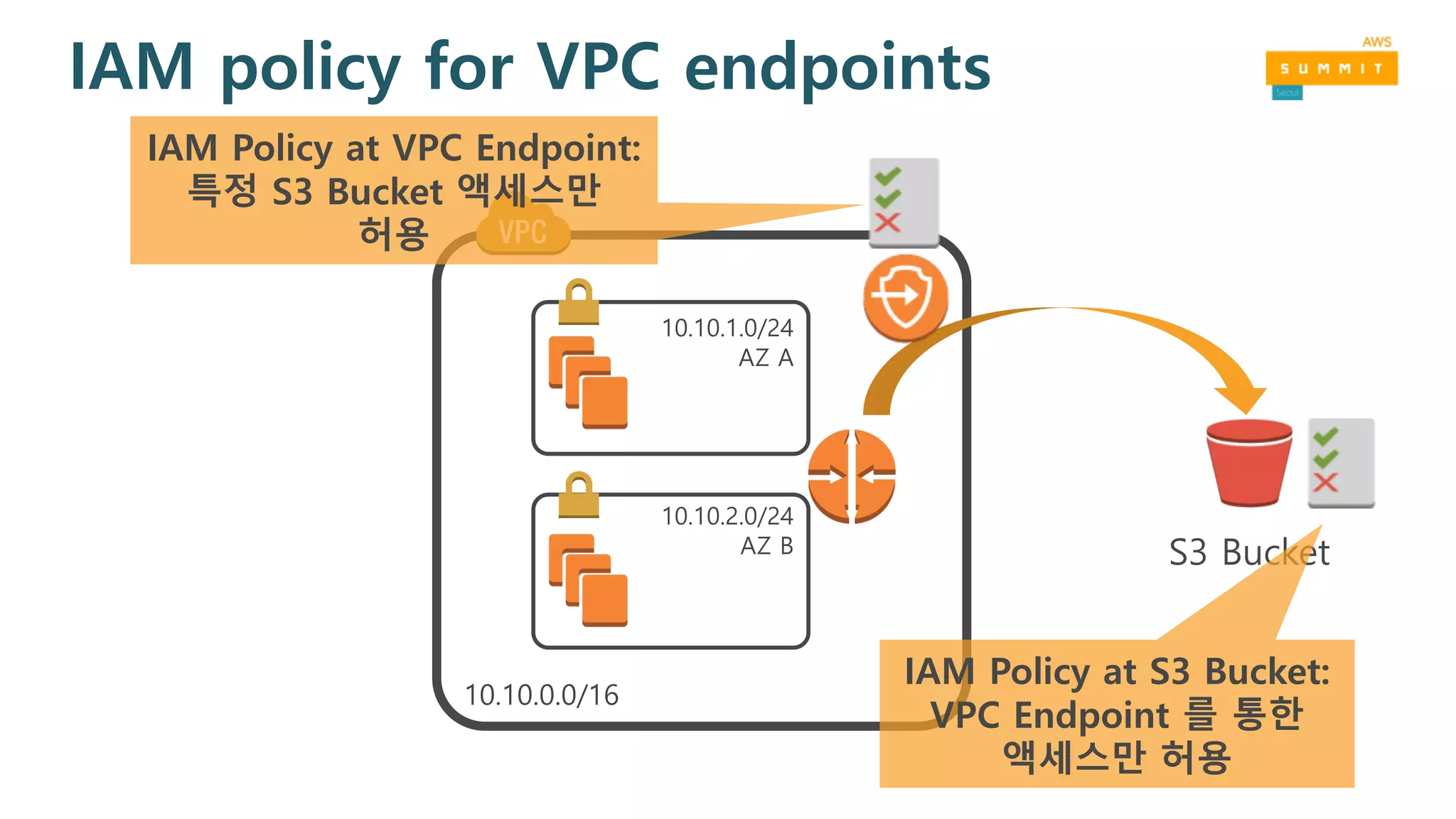

50. IAM policy for VPC endpoints
S3 Bucket
IAM Policy at VPC Endpoint:
특정 S3 Bucket 액세스만
허용
IAM Policy at S3 Bucket:
VPC Endpoint 를 통한
액세스만 허용

51. DNS in a VPC

52. VPC DNS options
Amazon DNS server 사용
EC2 instances 에 자동으로
DNS 호스트네임 할당

53. Amazon Route 53 private hosted zones
Private Hosted Zone
example.demohostedzone.org à
172.31.0.99

54. VPC Flow Logs:
VPC traffic metadata
CloudWatch Logs

55. VPC Flow Logs
§ Security Groups 규칙의
영향에 대한 가시성
§ 네트워크 연결 문제 해결
§ 트래픽 분석 가능

56. VPC Flow Logs: setup
VPC traffic metadata captured
in CloudWatch Logs

57. VPC Flow Logs data in CloudWatch Logs
Who’s this?
# dig +short -x 109.236.86.32
internetpolice.co.
REJECT
UDP Port 53 = DNS

58. VPC: your private network in AWS

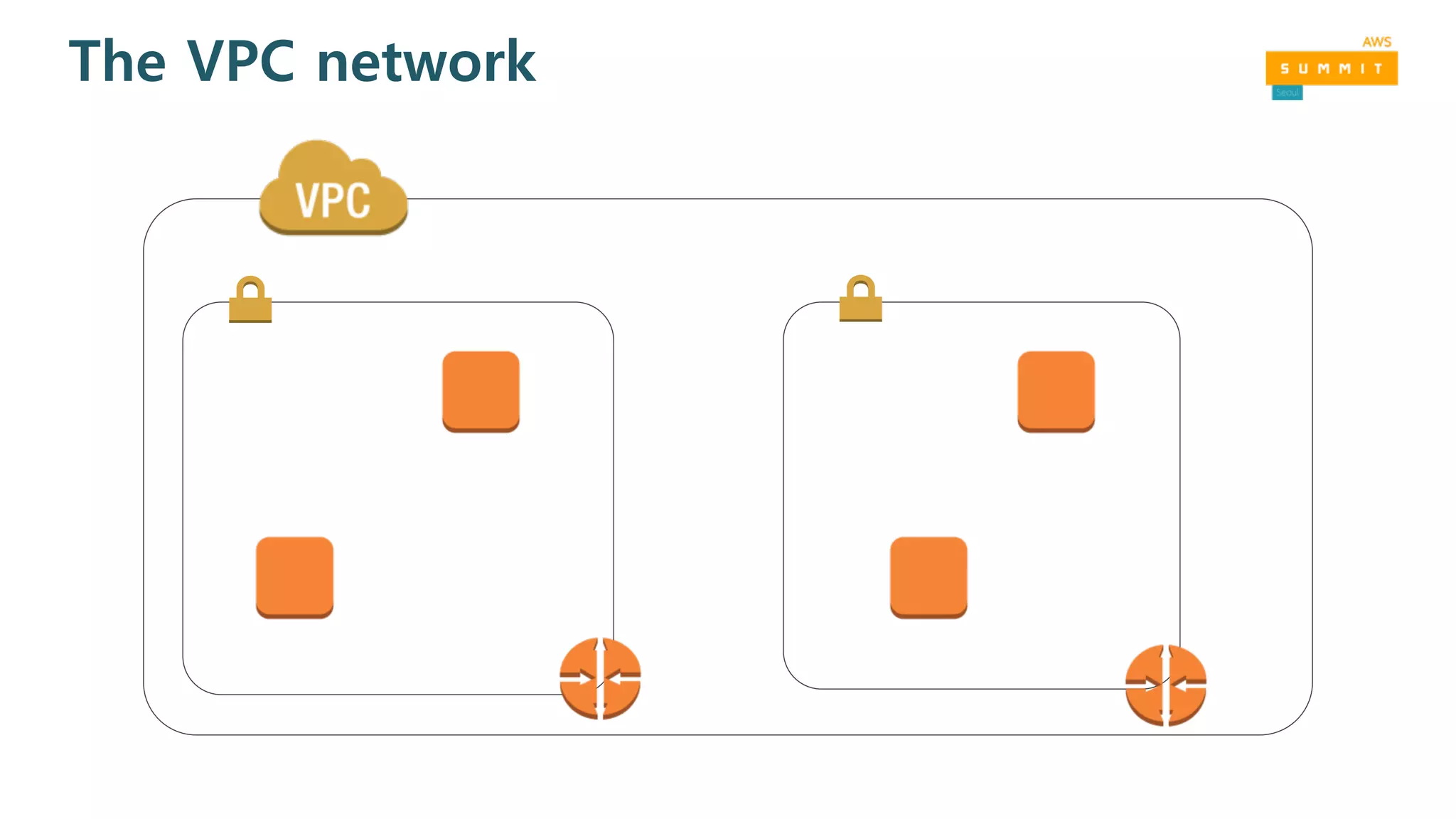

59. The VPC network

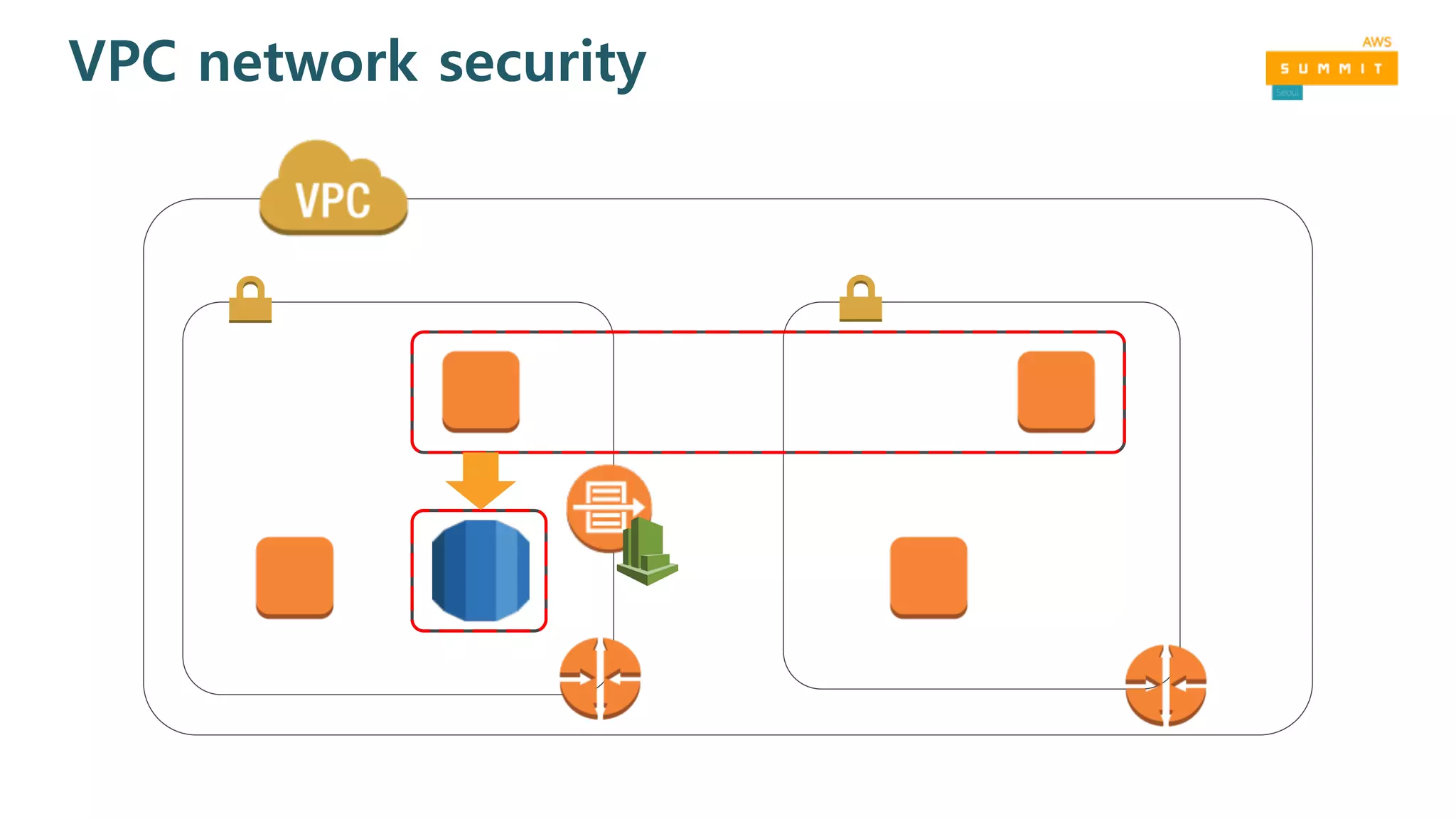

60. VPC network security

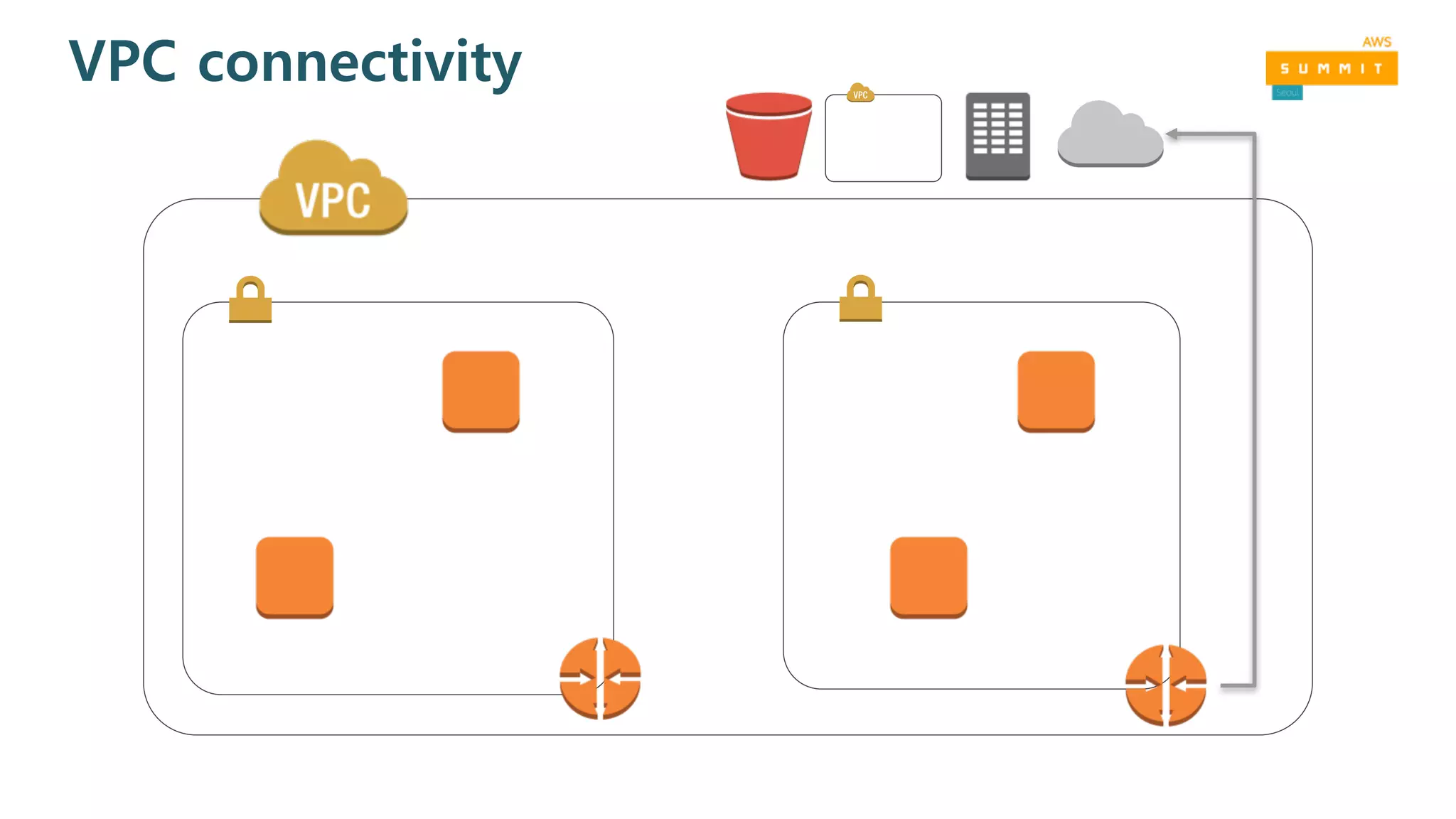

61. VPC connectivity

62. 본 강연이 끝난 후…
§ 13:40 ~ 14:20 @Track5
§ 김용우, 솔루션즈 아키텍트
§ AWS 기반 고급 하이브리드 IT 디자인
VPN에서 Direct Connect 까지의 다양한 클라우드 연결 옵션들
§ AWS VPC로 IT 인프라구조 확장하기
http://d0.awsstatic.com/International/ko_KR/whitepapers/Extend your IT infrastructure with Amaon VPC.pdf
§ Creating Your Virtual Data Center: VPC Fundamentals and Connectivity Options (NET201) | AWS re:Invent 2016
https://www.slideshare.net/AmazonWebServices/aws-reinvent-2016-creating-your-virtual-data-center-vpc-fundamentals-and-connectivity-options-net201
