Amazon ECS를 통한 도커 기반 콘테이너 서비스 구축하기 - AWS Summit Seoul 2017
- 1. © 2017, AmazonWeb Services, Inc. or its Affiliates. All rights reserved. 정영준, AWS 솔루션즈 아키텍트 · 송주영, 삼성전자 선임연구원 Amazon ECS를 통한 Docker 기반 컨테이너 서비스 구축하기 의 ECS 를 이용한 Docker 활용기

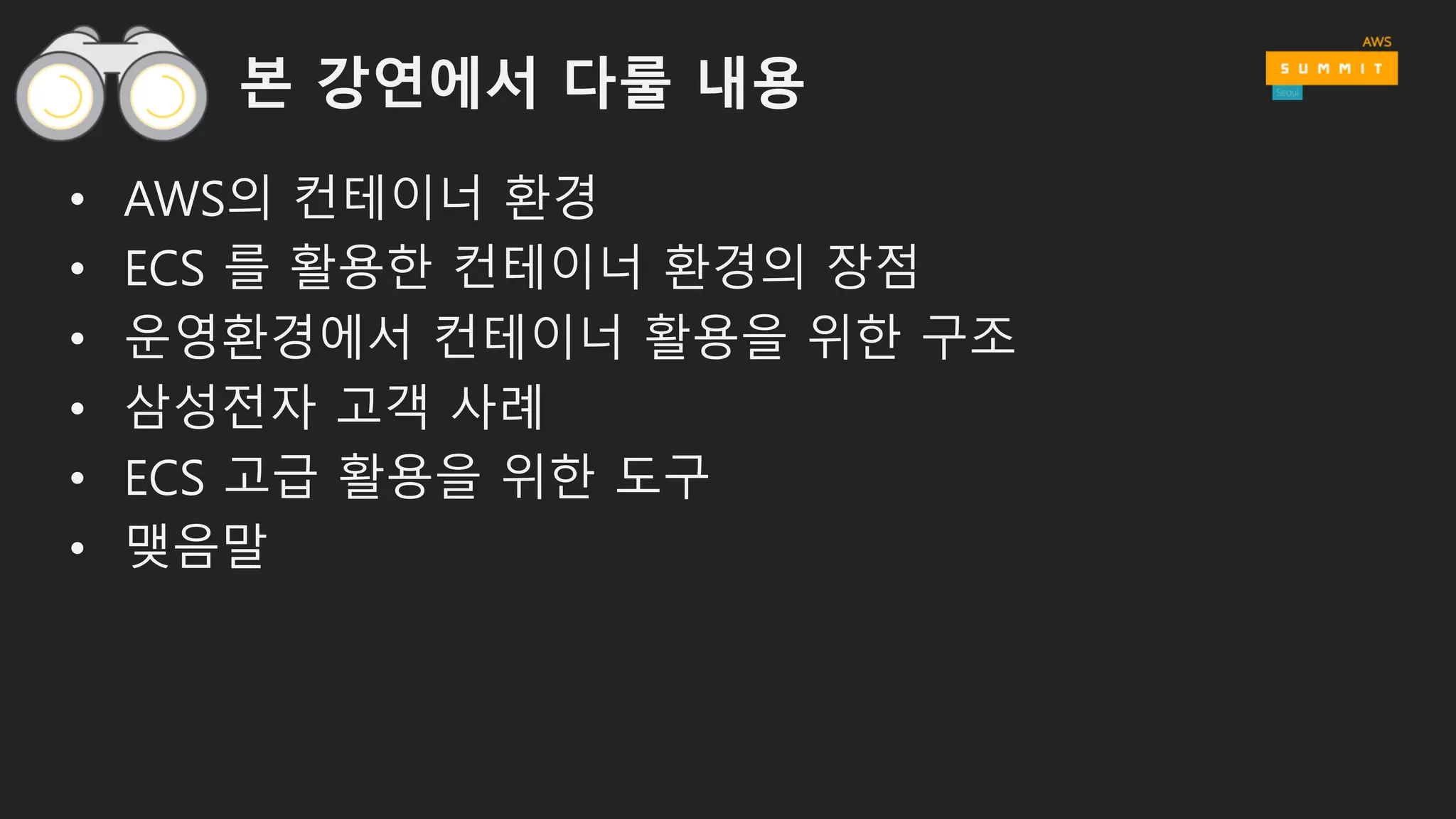

- 2. 본 강연에서 다룰내용 • AWS의 컨테이너 환경 • ECS 를 활용한 컨테이너 환경의 장점 • 운영환경에서 컨테이너 활용을 위한 구조 • 삼성전자 고객 사례 • ECS 고급 활용을 위한 도구 • 맺음말

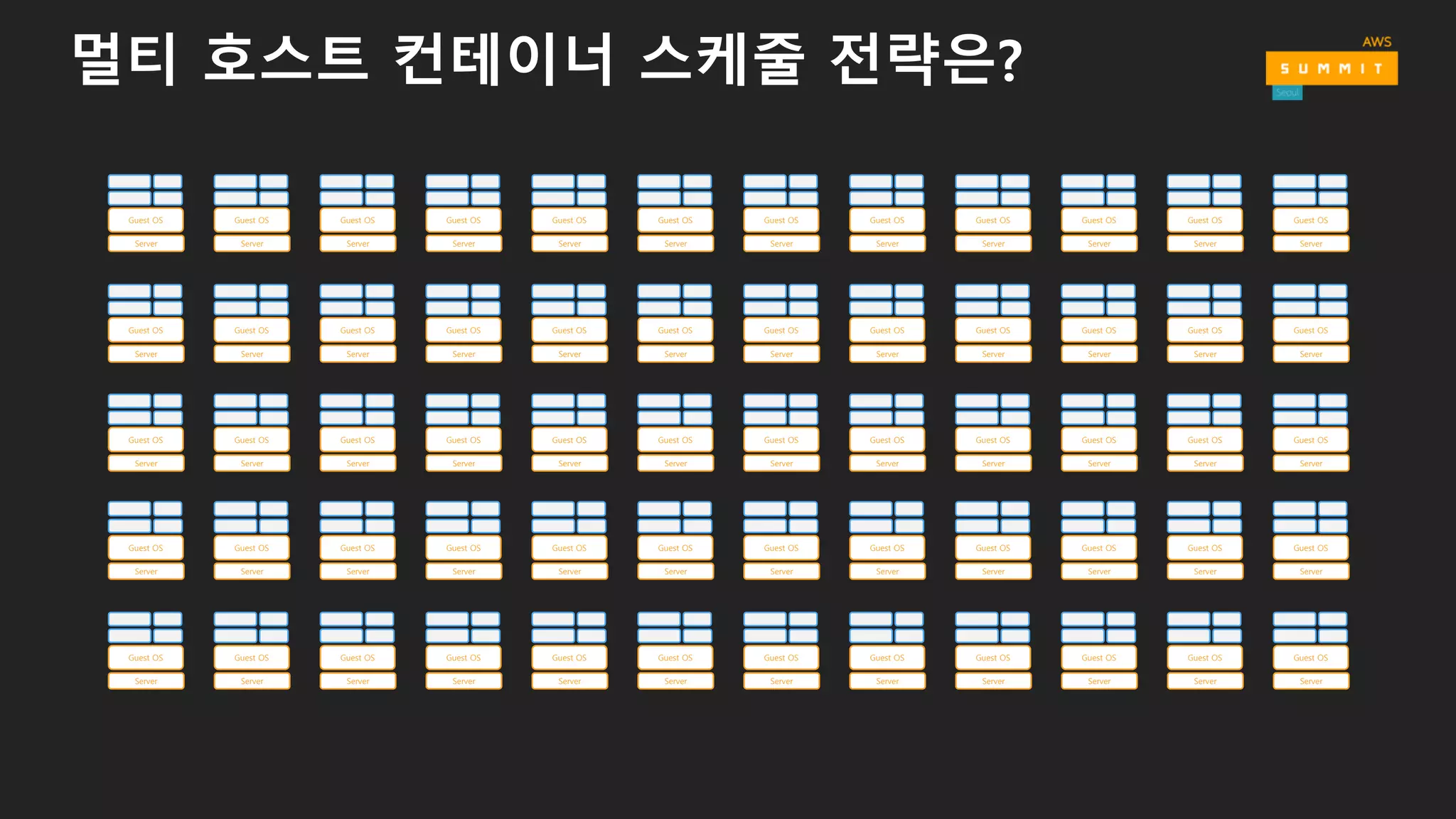

- 3. 멀티 호스트 컨테이너스케줄 전략은? Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS Server Guest OS

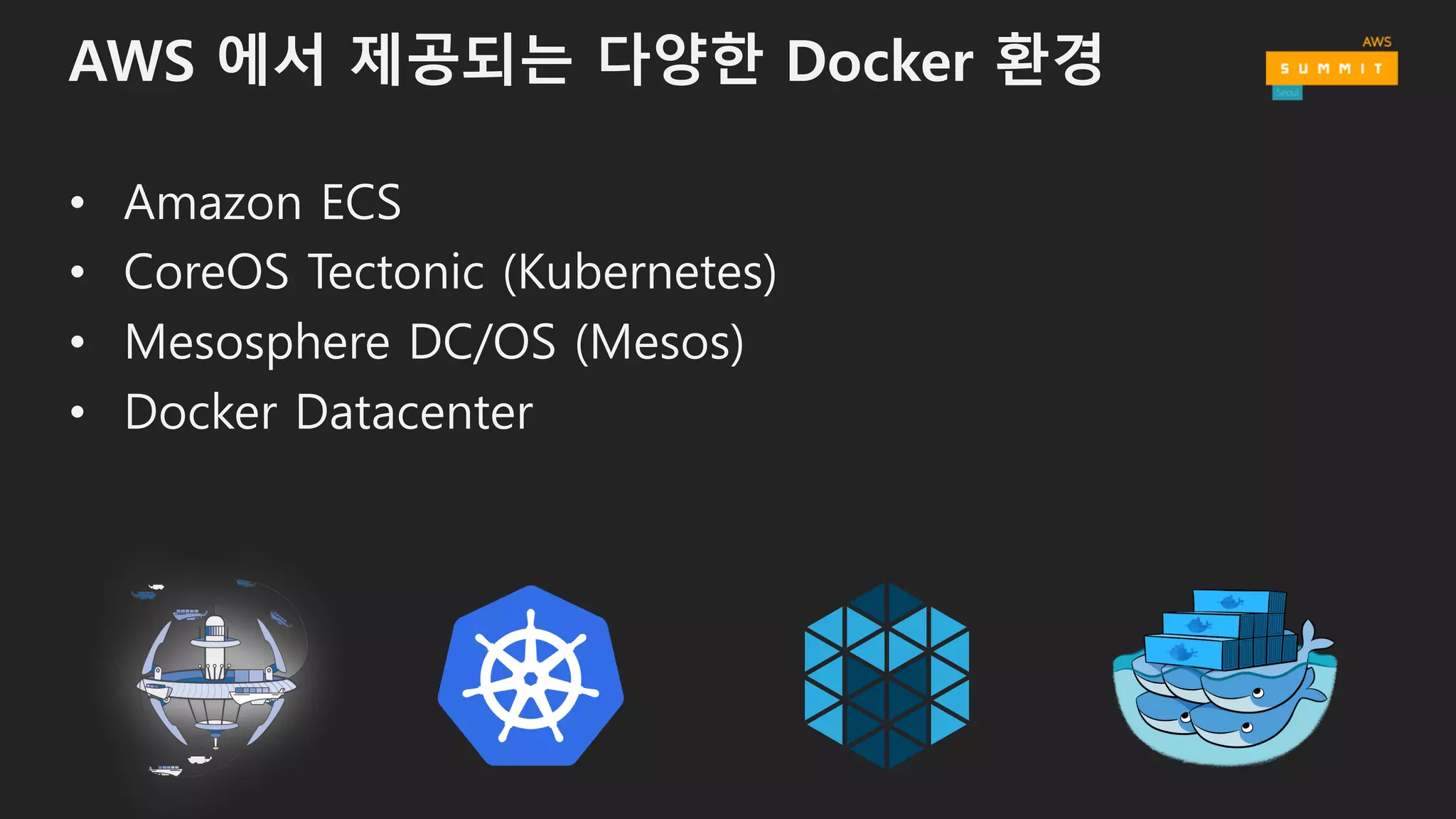

- 4. AWS 에서 제공되는다양한 Docker 환경 • Amazon ECS • CoreOS Tectonic (Kubernetes) • Mesosphere DC/OS (Mesos) • Docker Datacenter
- 5. AWS 에서 Docker환경 구축하기 어떤 Docker 환경을 선택 하실건가요?Start! You == Wizard? Legacy Apps? Big Data? Cluster > 10000? Love Docker CLI? Cluster > 1000? Cluster > 200? Huge IT team? No Yes No Yes Inspiration: http://adrianotto.com/wp- content/uploads/2016/02/c hoose-adventure- 1024x574.png No Yes Yes YesNoYesNoYes Yes
- 6. Amazon EC2 ContainerService 모든 규모의 컨테이너 관리 유연한 컨테이너 배치 기능 AWS 에서 플랫폼으로 통합

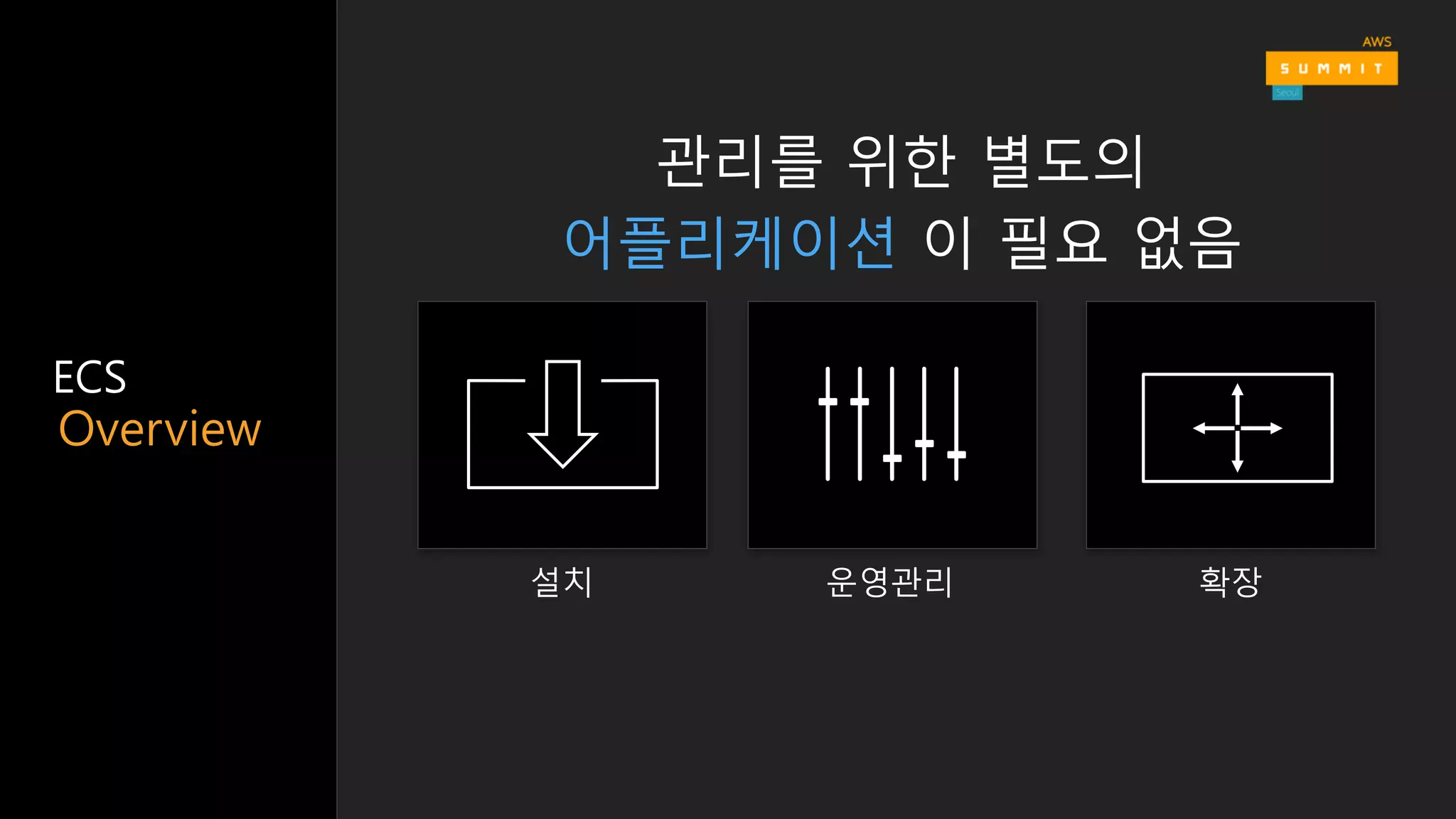

- 7.
- 8.

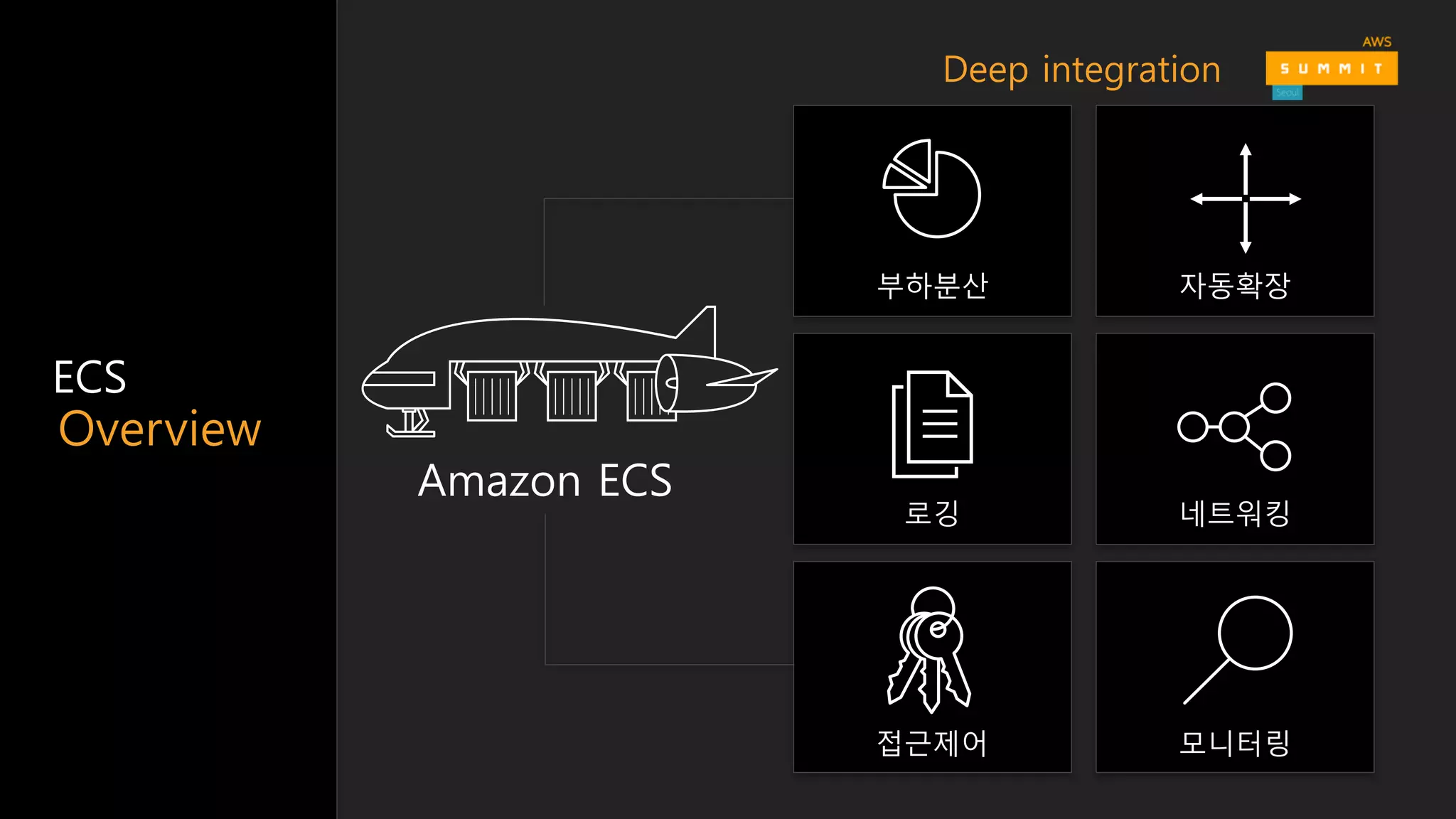

- 9.

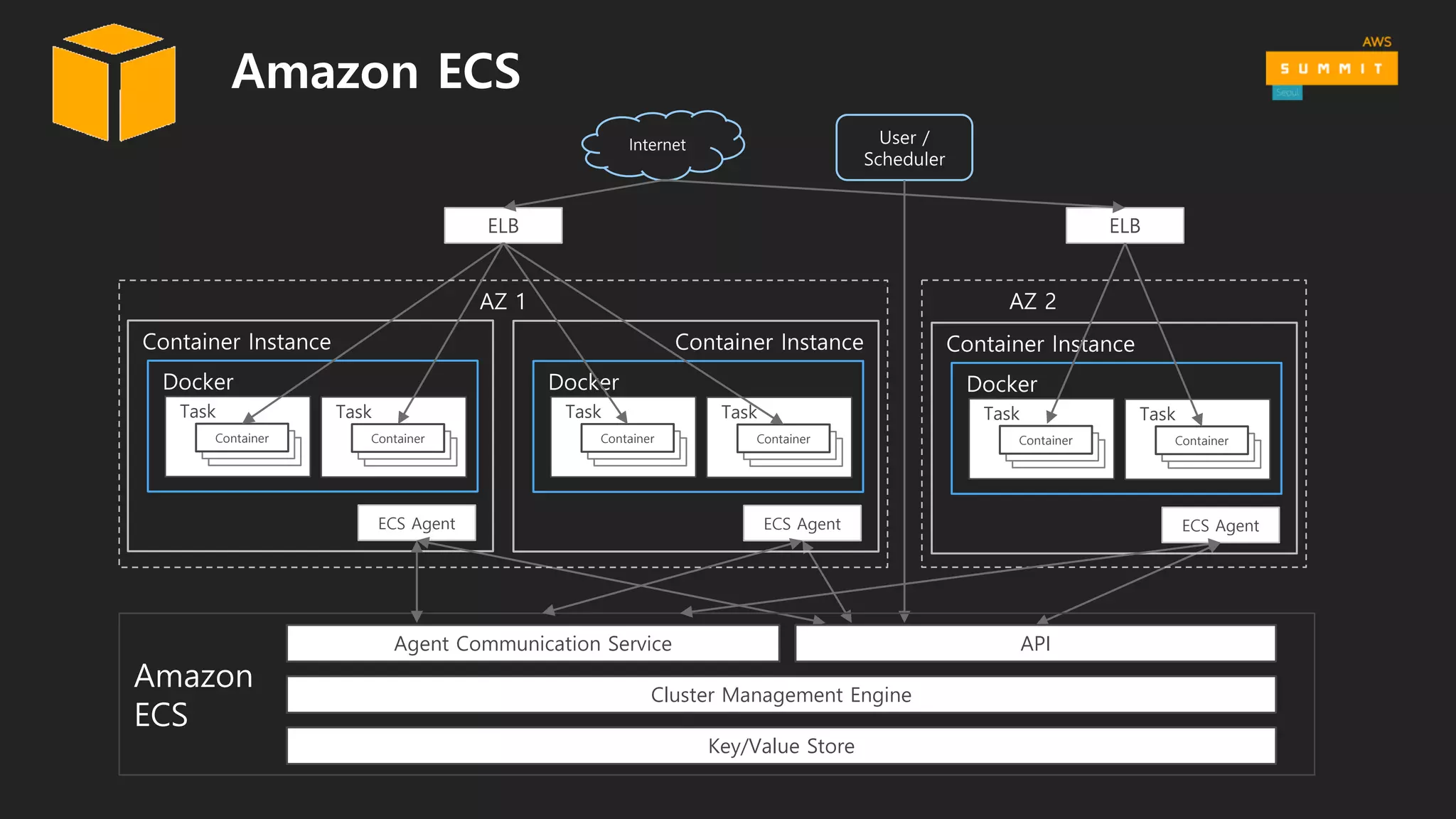

- 10. Docker Task Container Instance Container ECS Agent ELB InternetUser / Scheduler Task Container Docker Task Container Instance Container ECS Agent Task Container AZ 1 ELB Docker Task Container Instance Container ECS Agent Task Container AZ 2 Amazon ECS API Cluster Management Engine Key/Value Store Agent Communication Service Amazon ECS

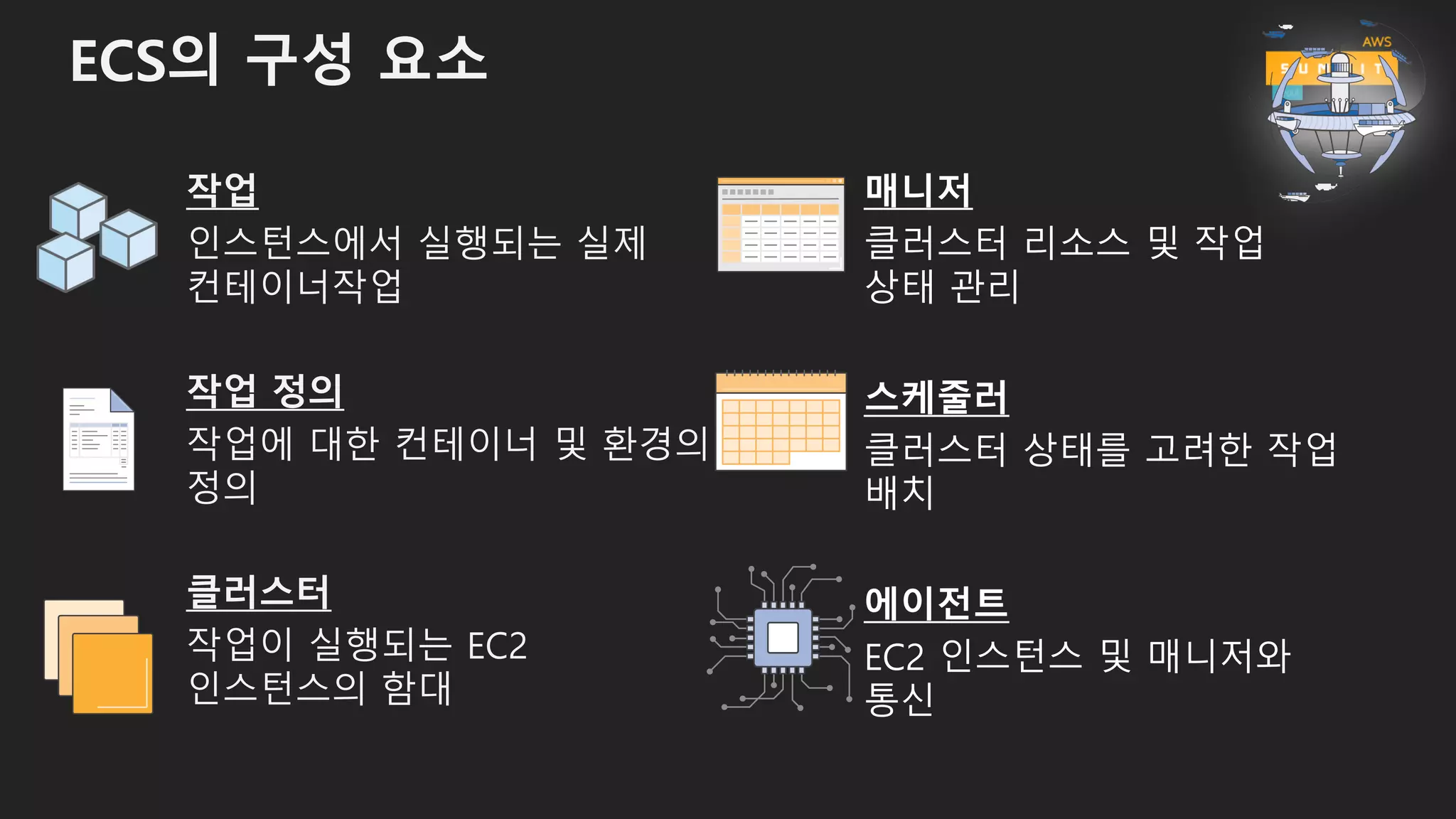

- 11. ECS의 구성 요소 작업 인스턴스에서실행되는 실제 컨테이너작업 작업 정의 작업에 대한 컨테이너 및 환경의 정의 클러스터 작업이 실행되는 EC2 인스턴스의 함대 매니저 클러스터 리소스 및 작업 상태 관리 스케줄러 클러스터 상태를 고려한 작업 배치 에이전트 EC2 인스턴스 및 매니저와 통신

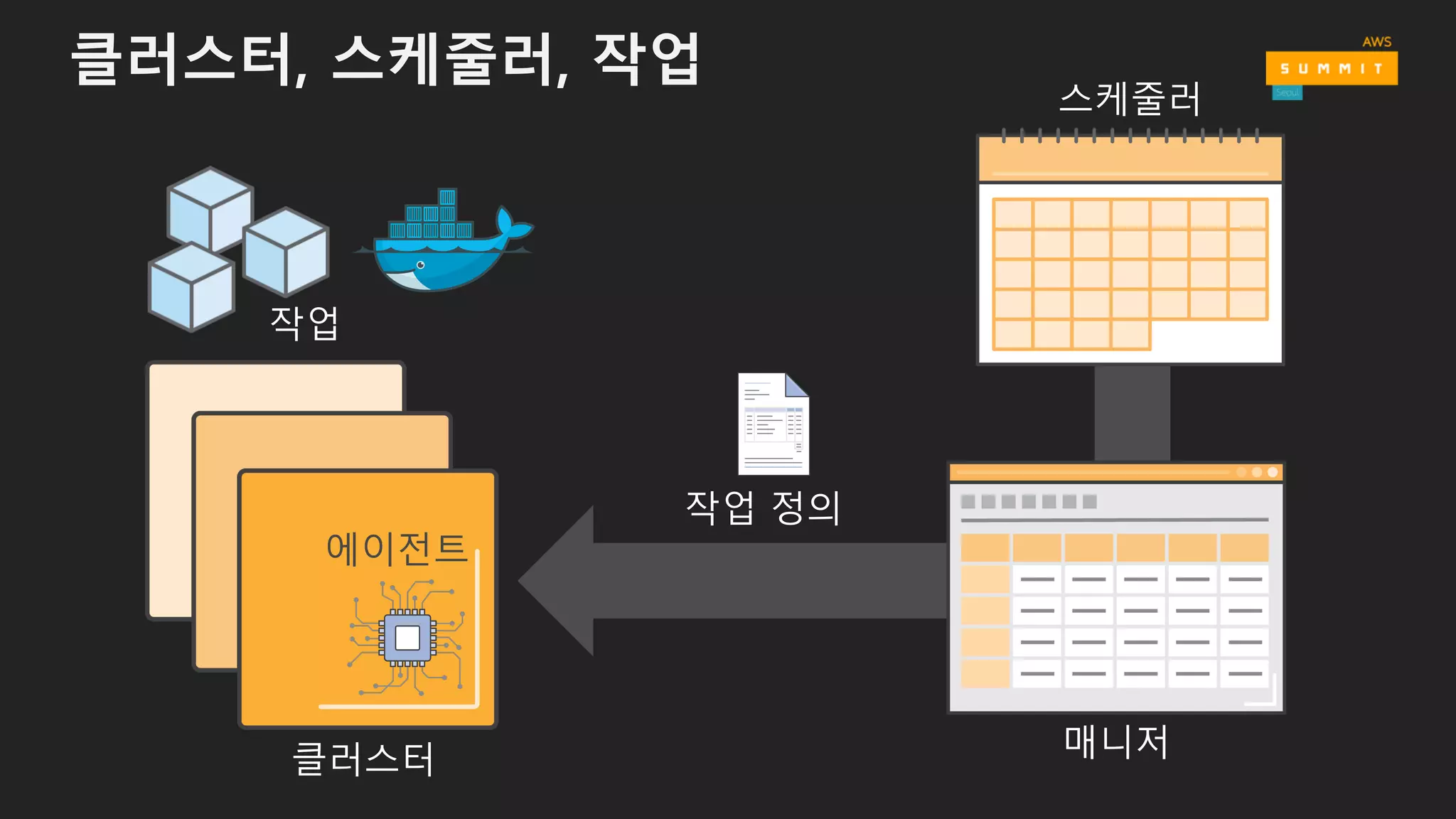

- 12. 클러스터, 스케줄러, 작업 스케줄러 매니저클러스터 작업정의 작업 에이전트

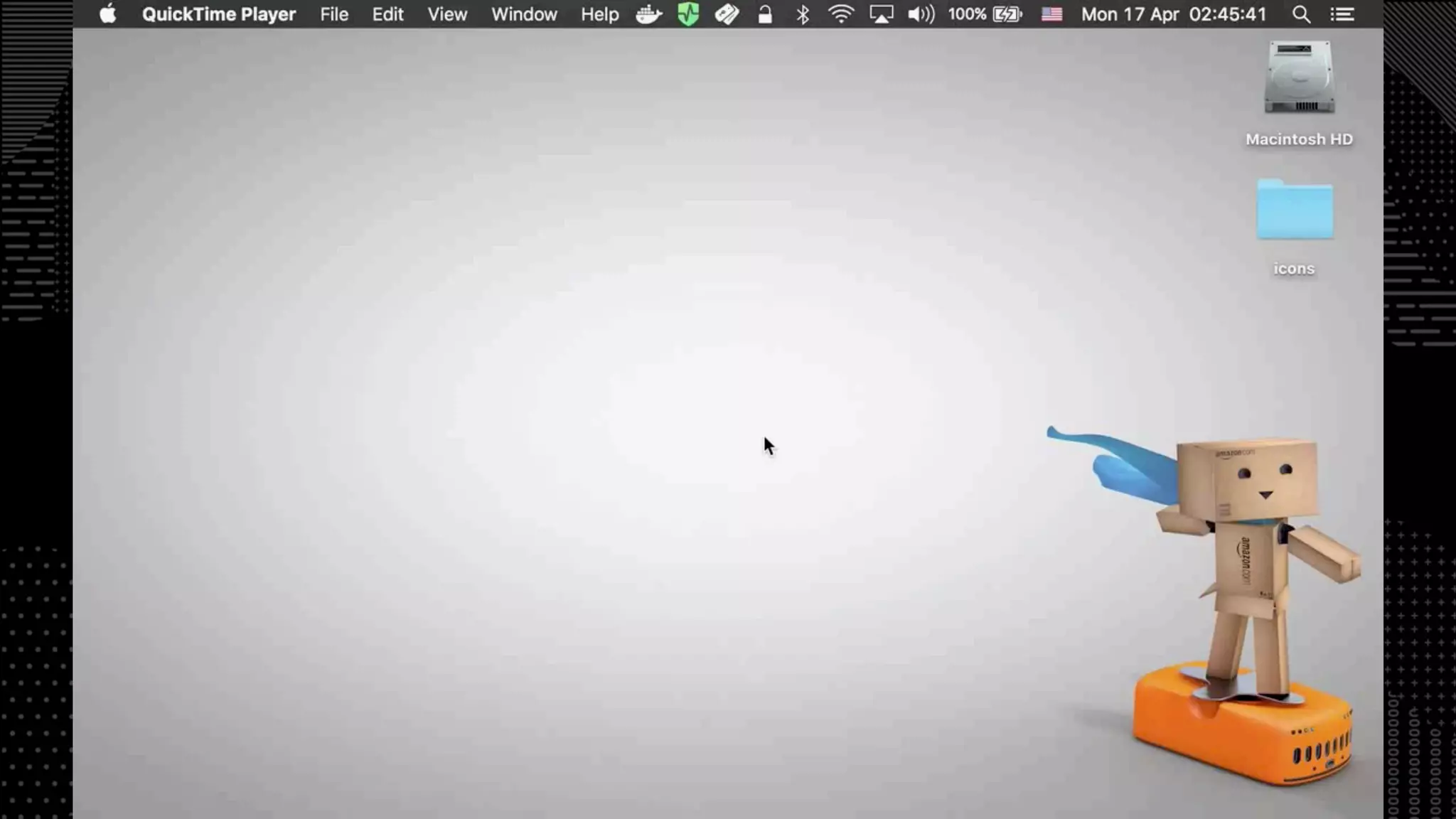

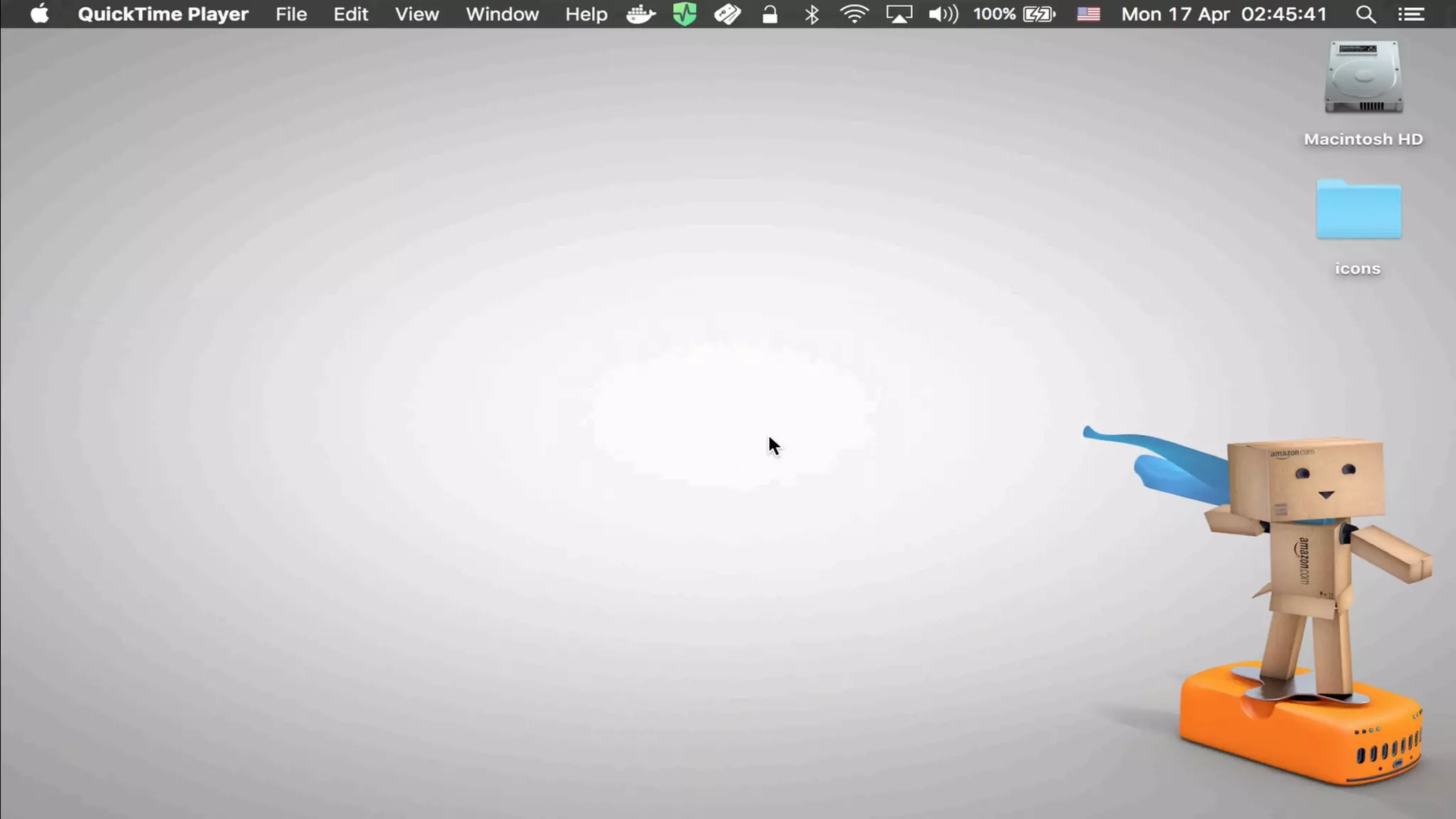

- 13. 간단한 ECS 시연영상– 3min
- 16.
- 17.

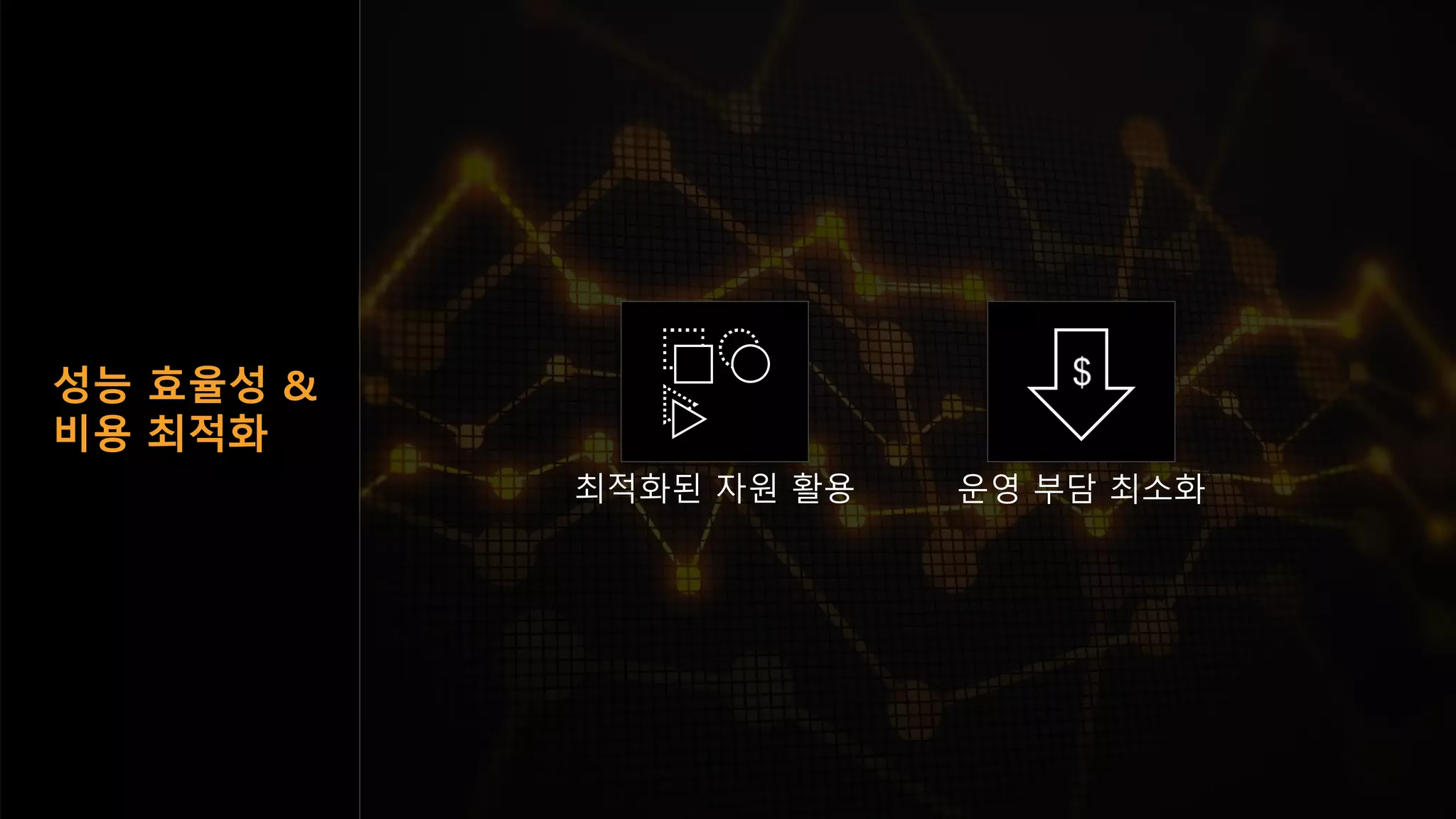

- 18. 최적화된 자원 활용운영 부담 최소화 성능 효율성 & 비용 최적화

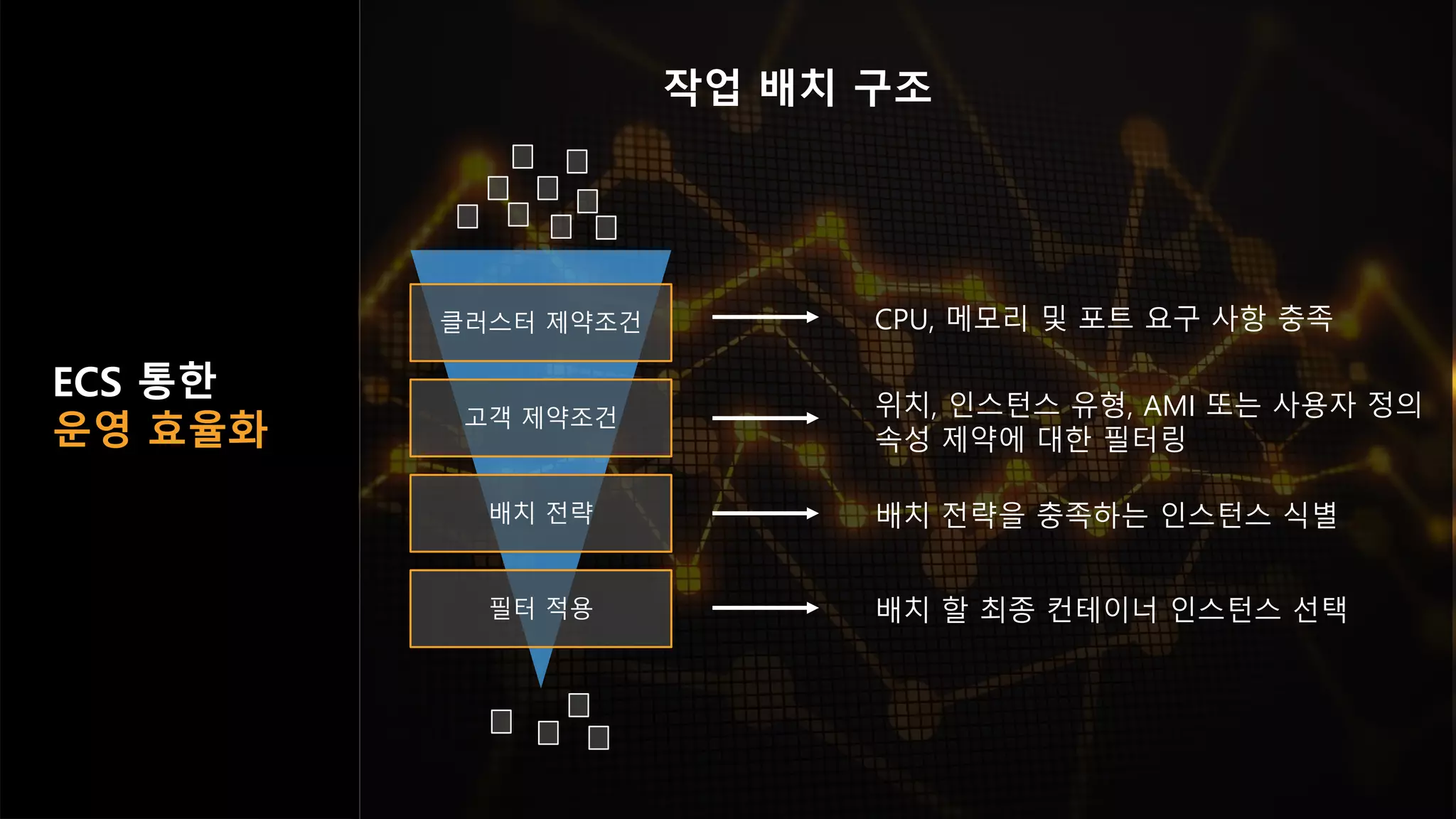

- 19. ECS 통한 운영 효율화 작업배치 구조 클러스터 제약조건 고객 제약조건 배치 전략 필터 적용 CPU, 메모리 및 포트 요구 사항 충족 위치, 인스턴스 유형, AMI 또는 사용자 정의 속성 제약에 대한 필터링 배치 전략을 충족하는 인스턴스 식별 배치 할 최종 컨테이너 인스턴스 선택

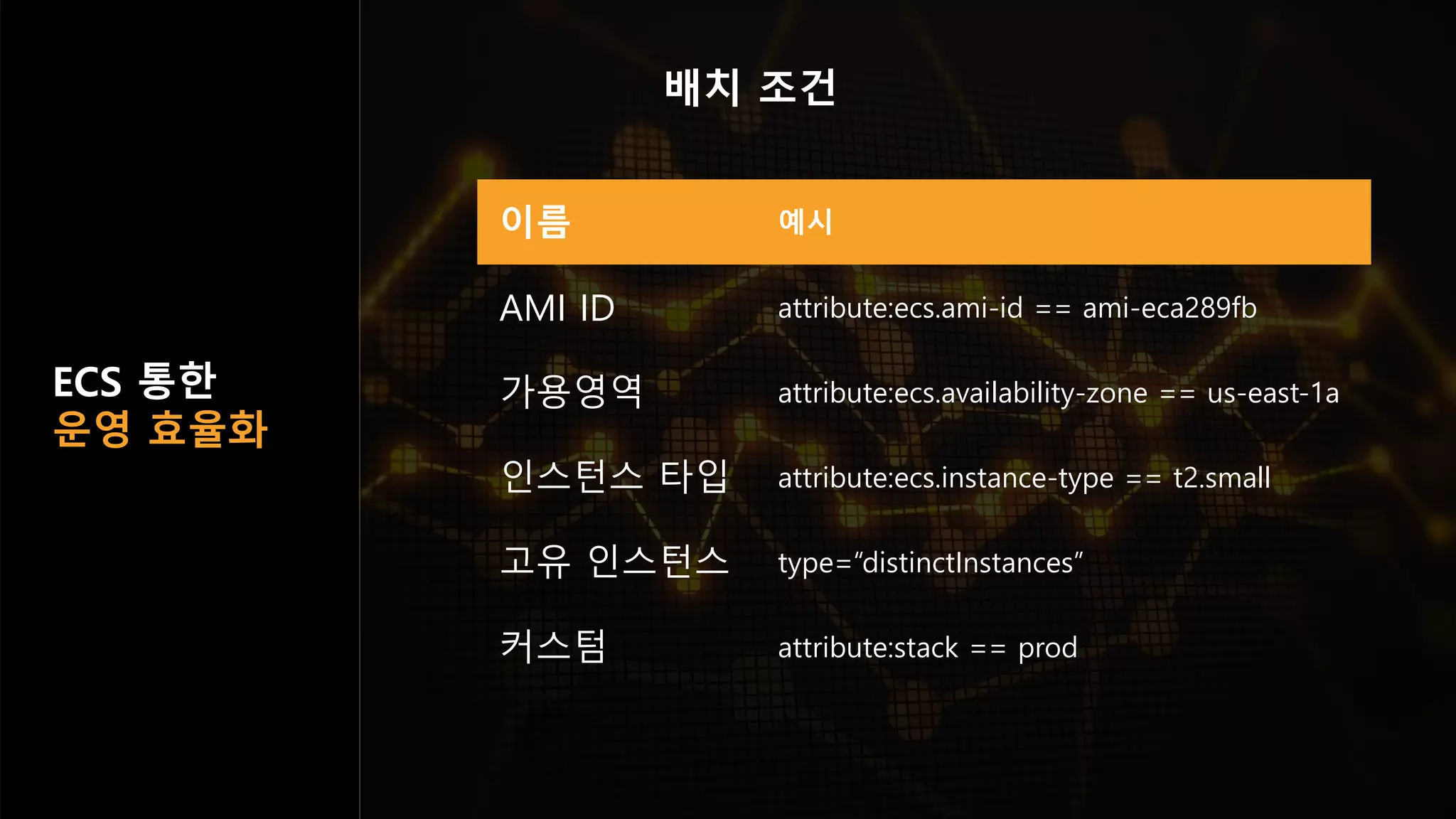

- 20. 배치 조건 이름 예시 AMIID attribute:ecs.ami-id == ami-eca289fb 가용영역 attribute:ecs.availability-zone == us-east-1a 인스턴스 타입 attribute:ecs.instance-type == t2.small 고유 인스턴스 type=“distinctInstances” 커스텀 attribute:stack == prod ECS 통한 운영 효율화

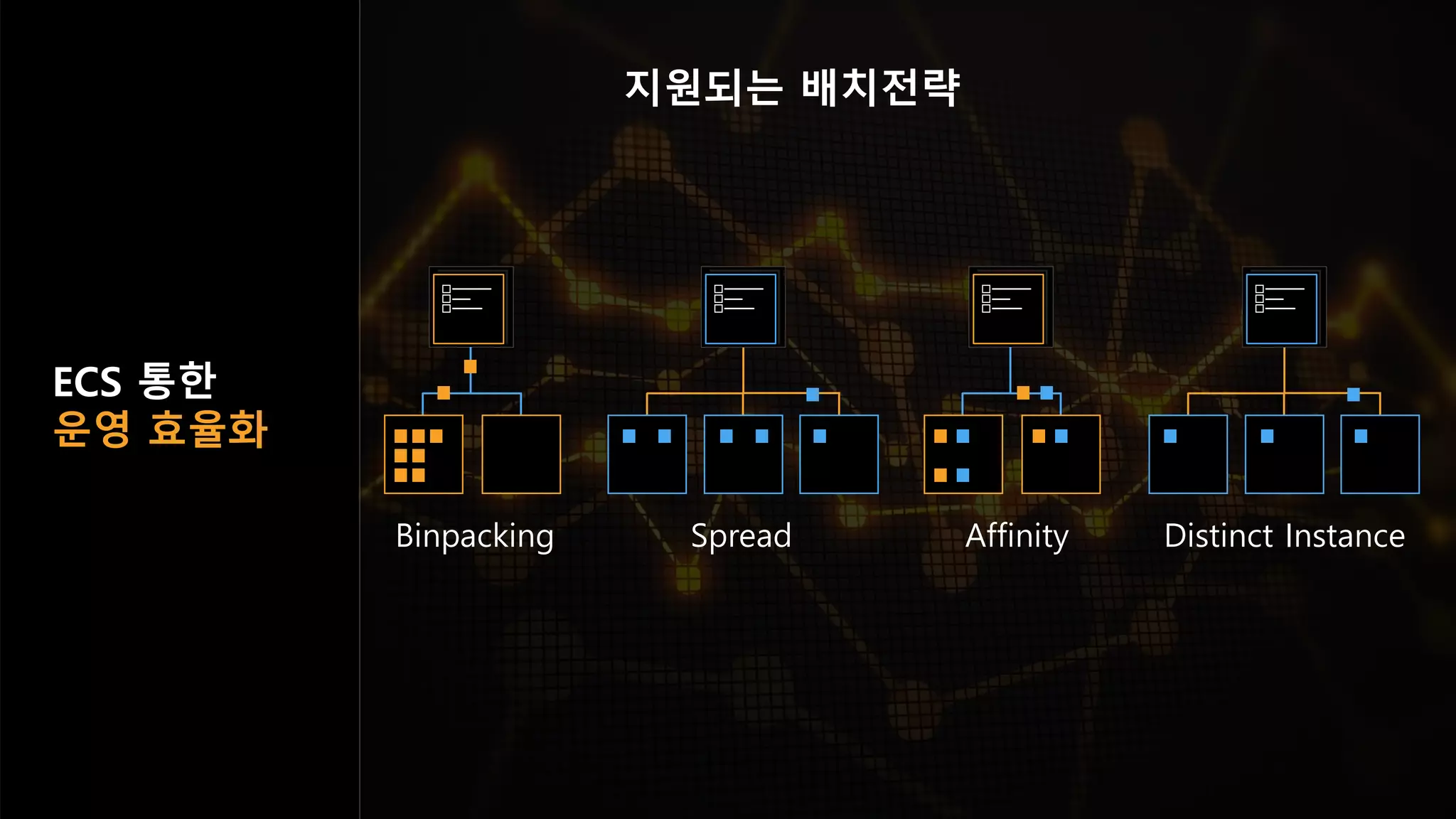

- 21. 지원되는 배치전략 Binpacking SpreadAffinity Distinct Instance ECS 통한 운영 효율화

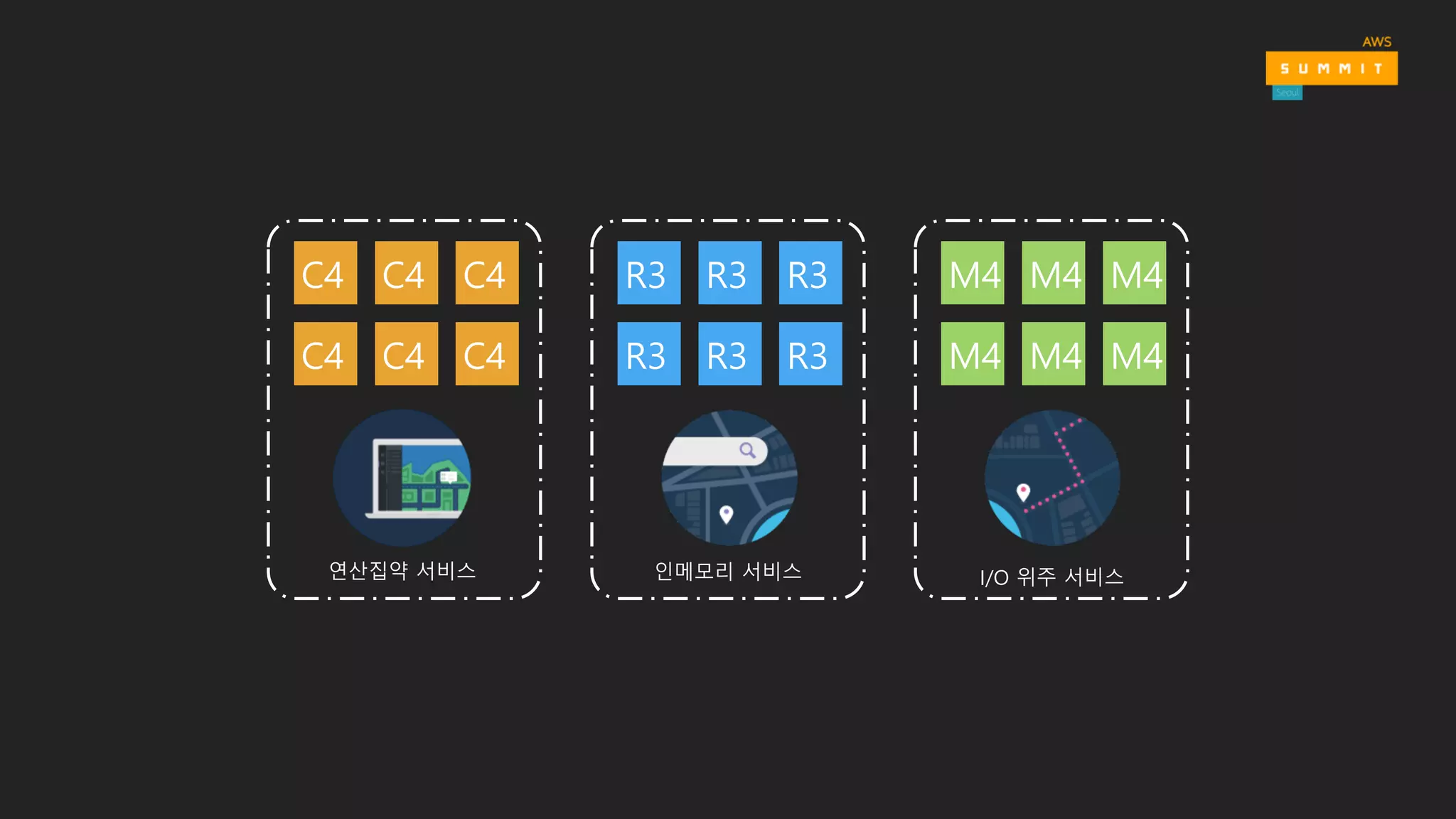

- 22. C4 R3 M4R3R3 R3 R3 R3 M4 M4 M4 M4 M4 C4 C4 C4 C4 C4 연산집약 서비스 인메모리 서비스 I/O 위주 서비스

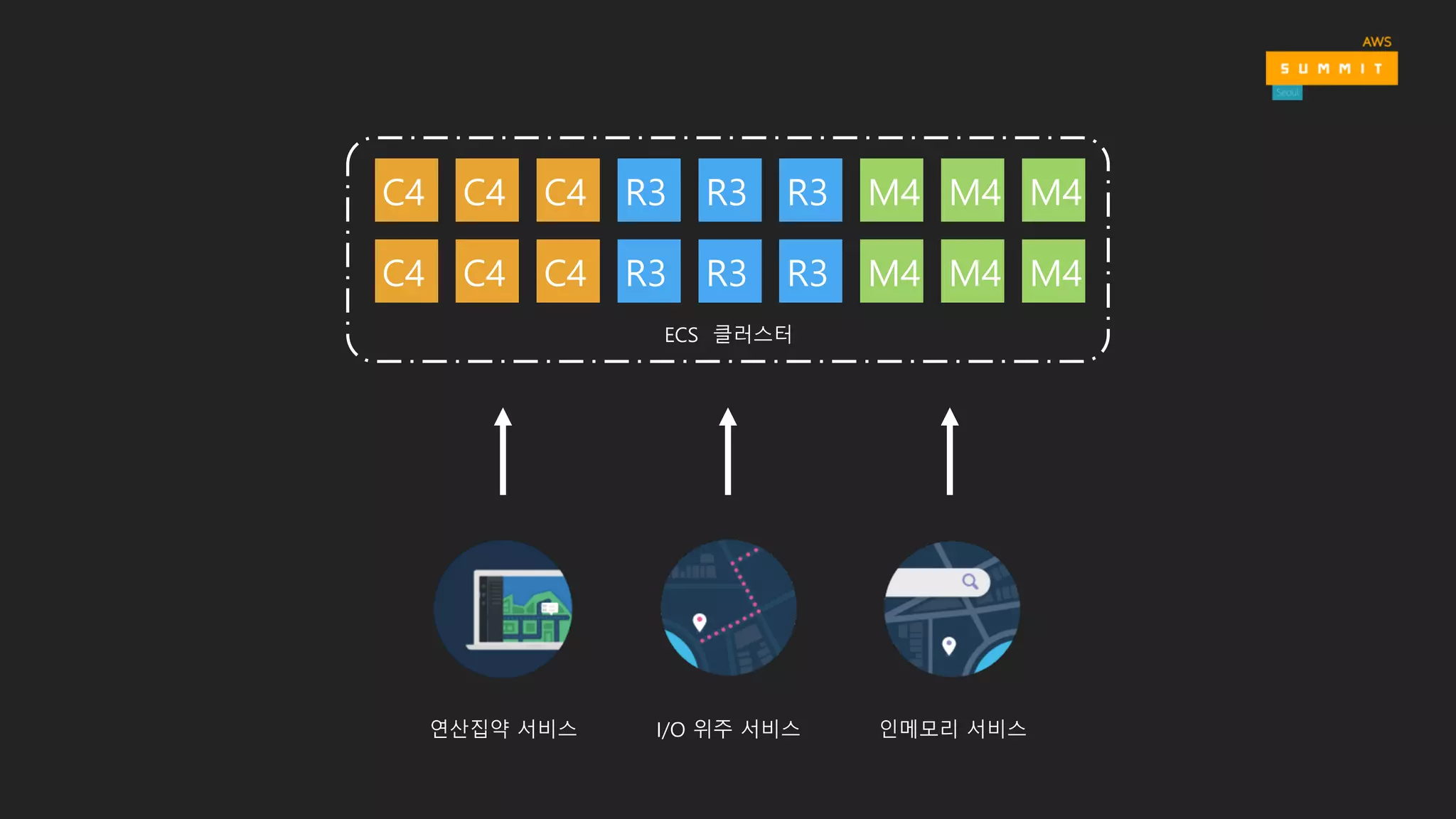

- 23. C4 ECS 클러스터 R3 M4R3R3 R3 R3 R3 M4 M4 M4 M4 M4 C4 C4 C4 C4 C4 연산집약 서비스 인메모리 서비스I/O 위주 서비스

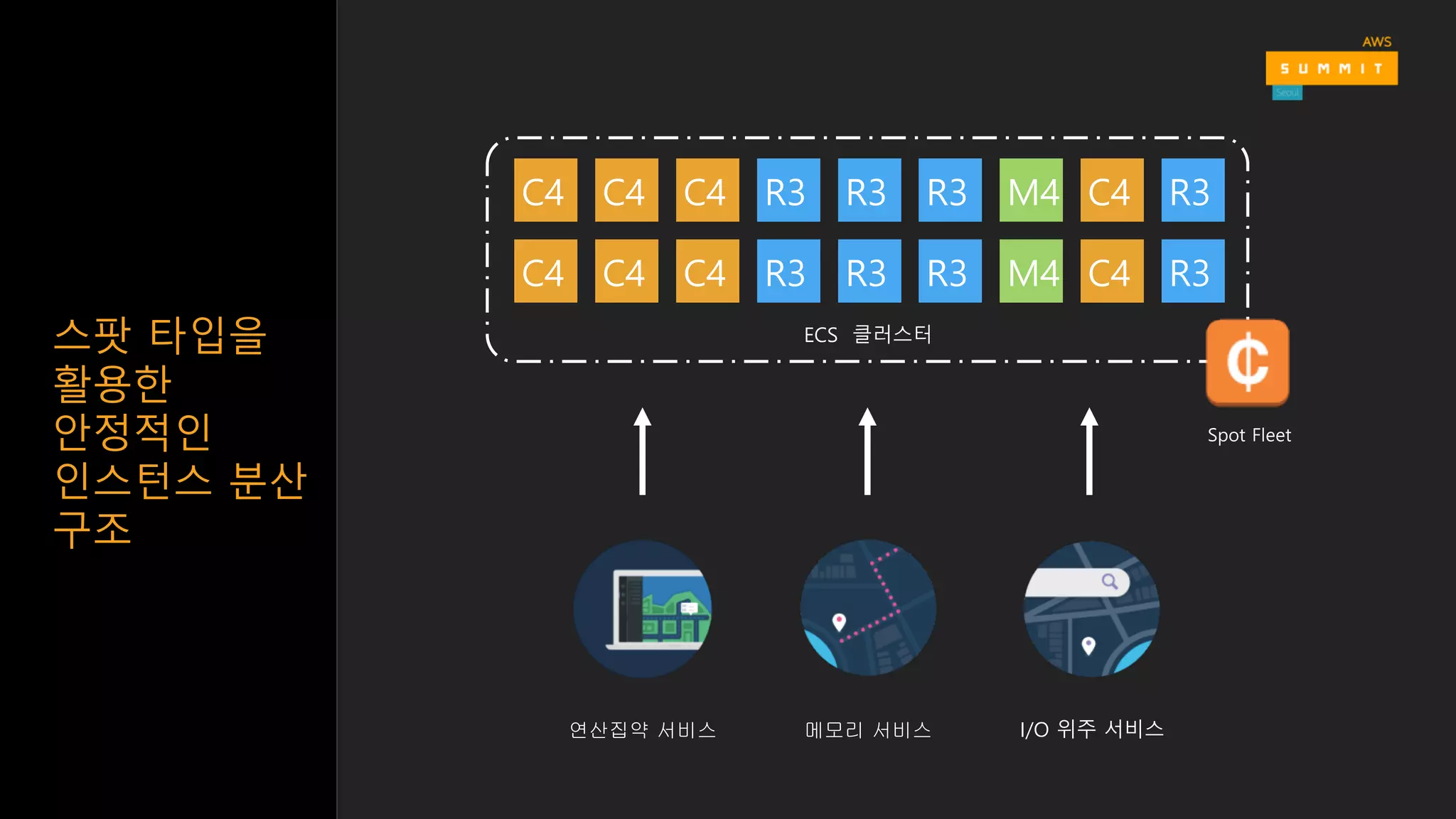

- 25. C4 ECS 클러스터 R3 R3R3 R3 R3 R3 M4 M4 M4 M4 M4 M4 C4 C4 C4 C4 C4 연산집약 서비스 I/O 위주 서비스메모리 서비스 Spot Fleet C4 C4 R3 R3
- 26.
- 27.
- 29. Galaxy S8 |S8+
- 30.
- 31.
- 32.

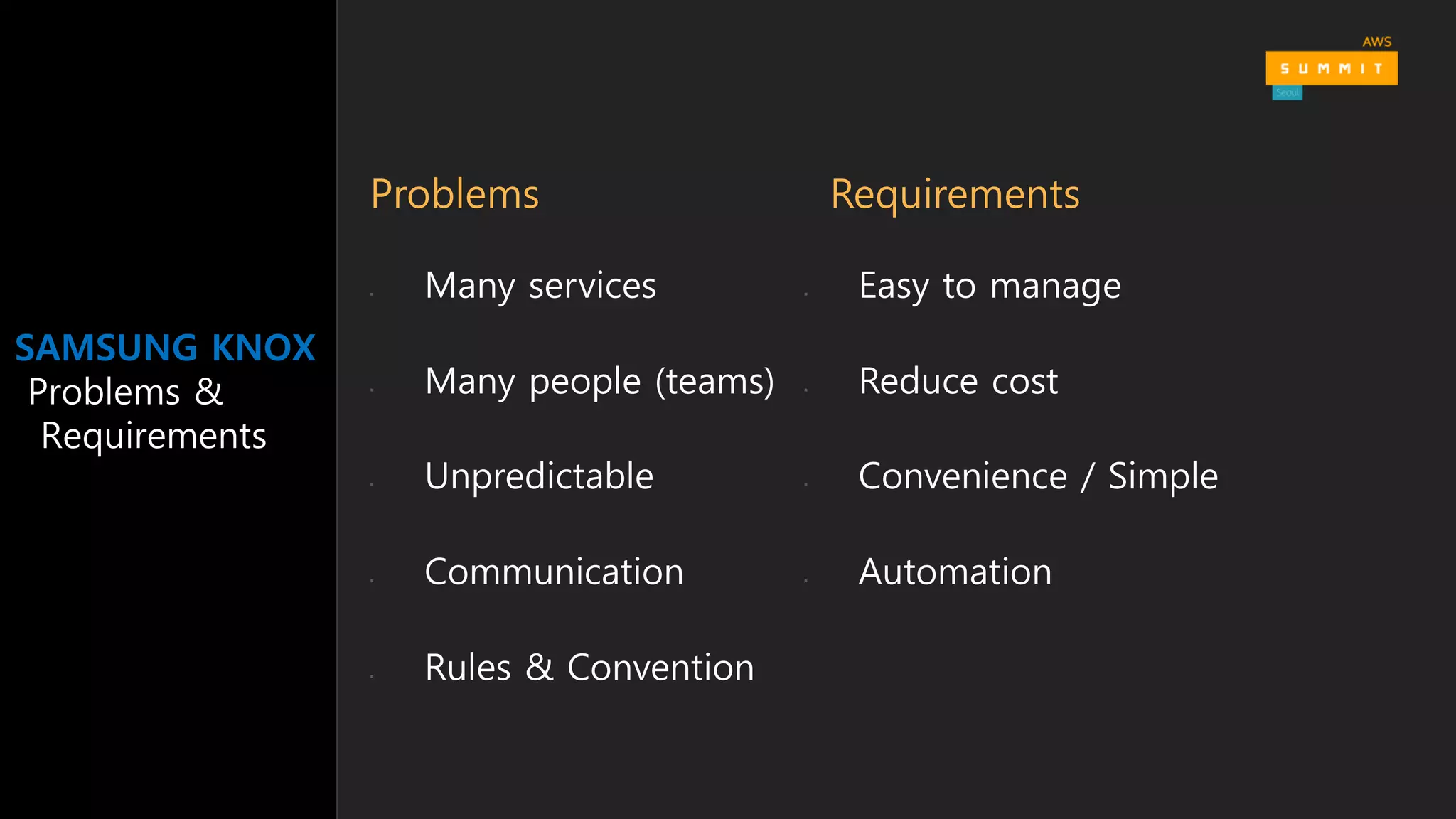

- 33. SAMSUNG KNOX Problems & Requirements §Easy to manage § Reduce cost § Convenience / Simple § Automation § Many services § Many people (teams) § Unpredictable § Communication § Rules & Convention Problems Requirements

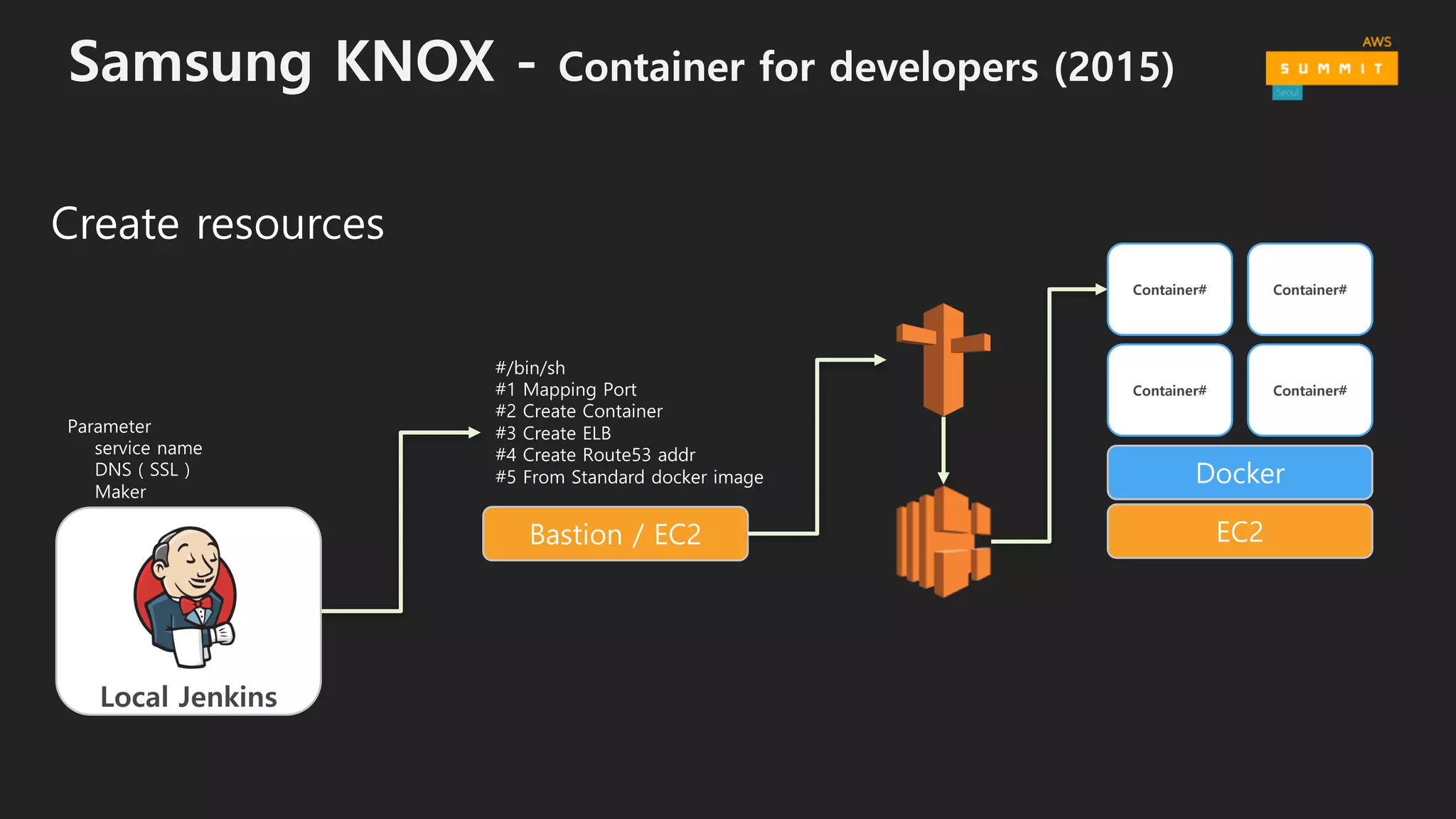

- 34. Samsung KNOX -Container for developers (2015) Bastion / EC2 #/bin/sh #1 Mapping Port #2 Create Container #3 Create ELB #4 Create Route53 addr #5 From Standard docker image Create resources Parameter - service name - DNS ( SSL ) - Maker Local Jenkins EC2 Docker Container# Container# Container# Container#

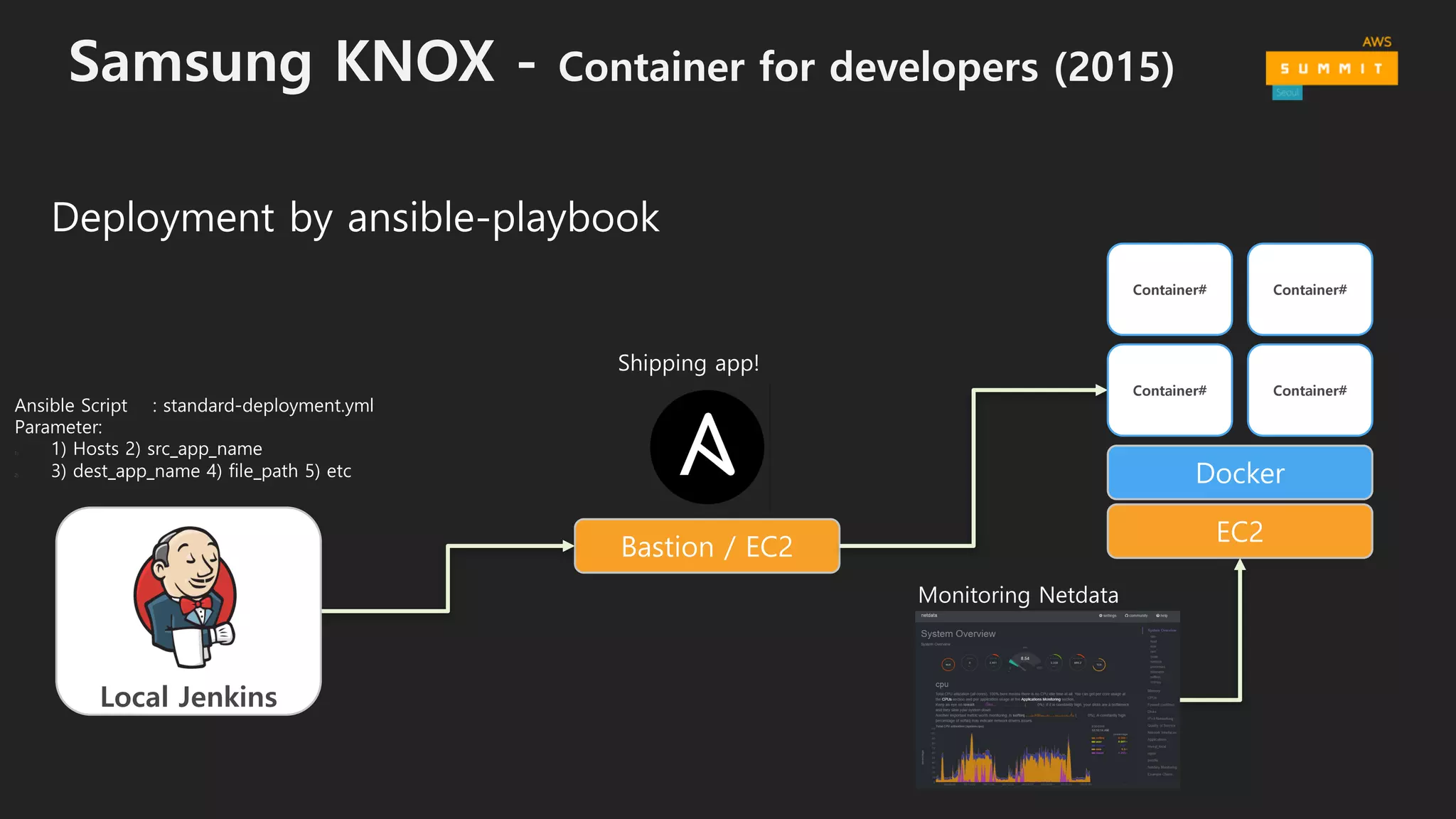

- 35. Samsung KNOX -Container for developers (2015) Bastion / EC2 Shipping app! Deployment by ansible-playbook Ansible Script : standard-deployment.yml Parameter: 1) 1) Hosts 2) src_app_name 2) 3) dest_app_name 4) file_path 5) etc Local Jenkins EC2 Docker Container# Container# Container# Container# Monitoring Netdata

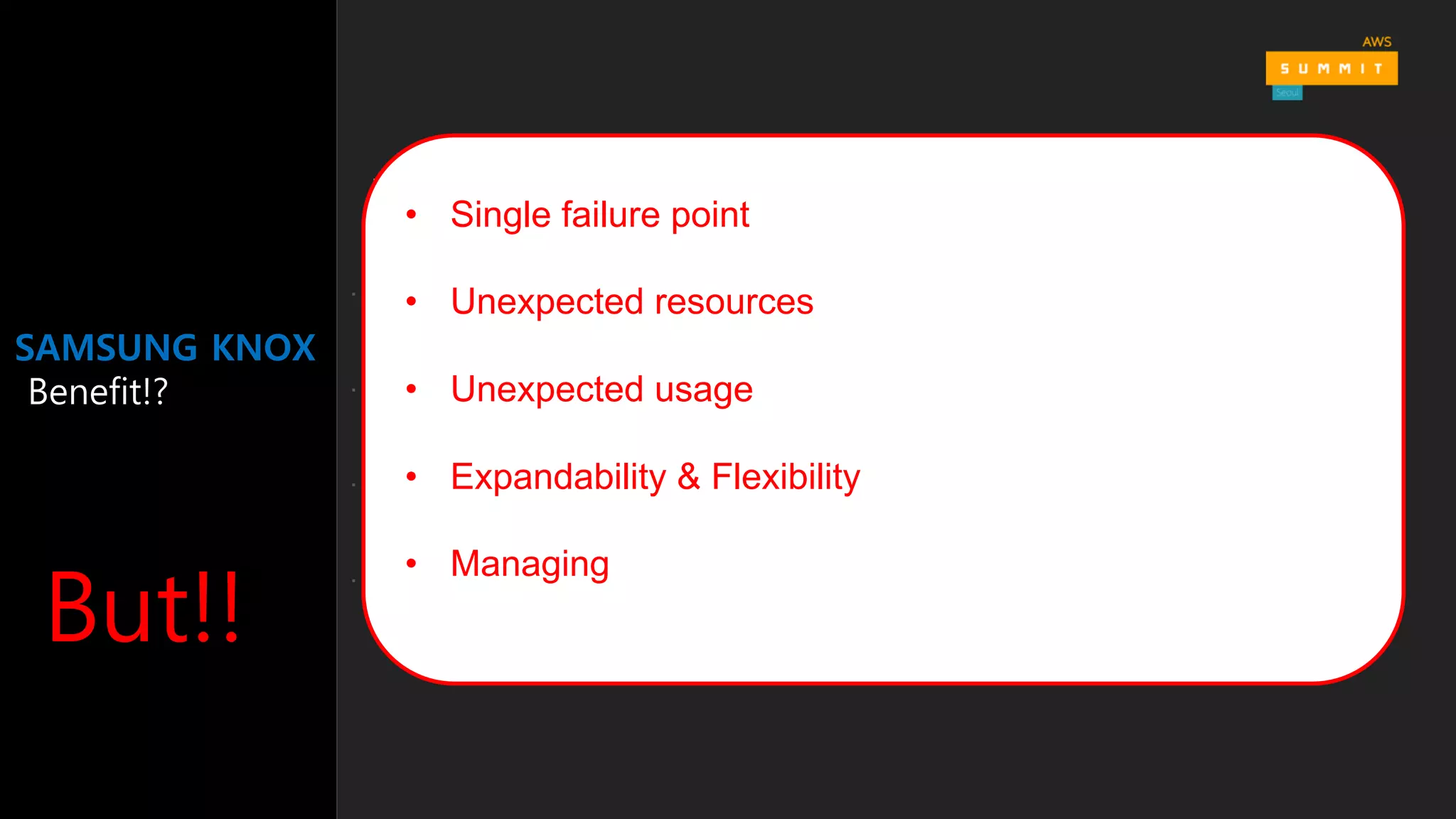

- 36. SAMSUNG KNOX Benefit!? Benefit § Easyto manage : 30↑ instances -> Just one r3.2xlarge ! § Cost : $1.5 -> $0.665 § Automation : 1 trigger , standard § Performance : 1~2 bursting core -> 4 core But!! • Single failure point • Unexpected resources • Unexpected usage • Expandability & Flexibility • Managing

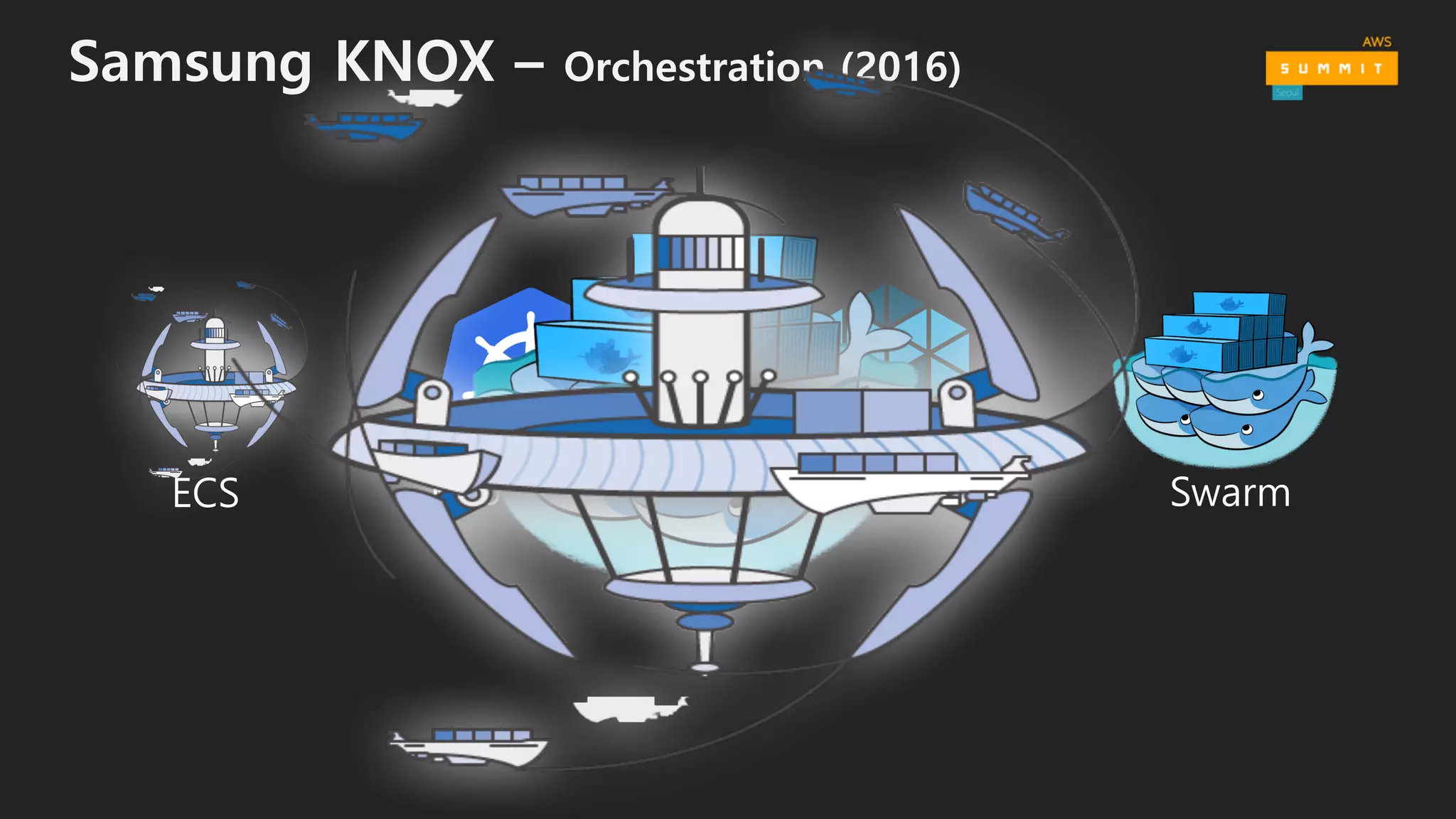

- 37. KubernetesECS Samsung KNOX –Orchestration (2016) Mesos Swarm

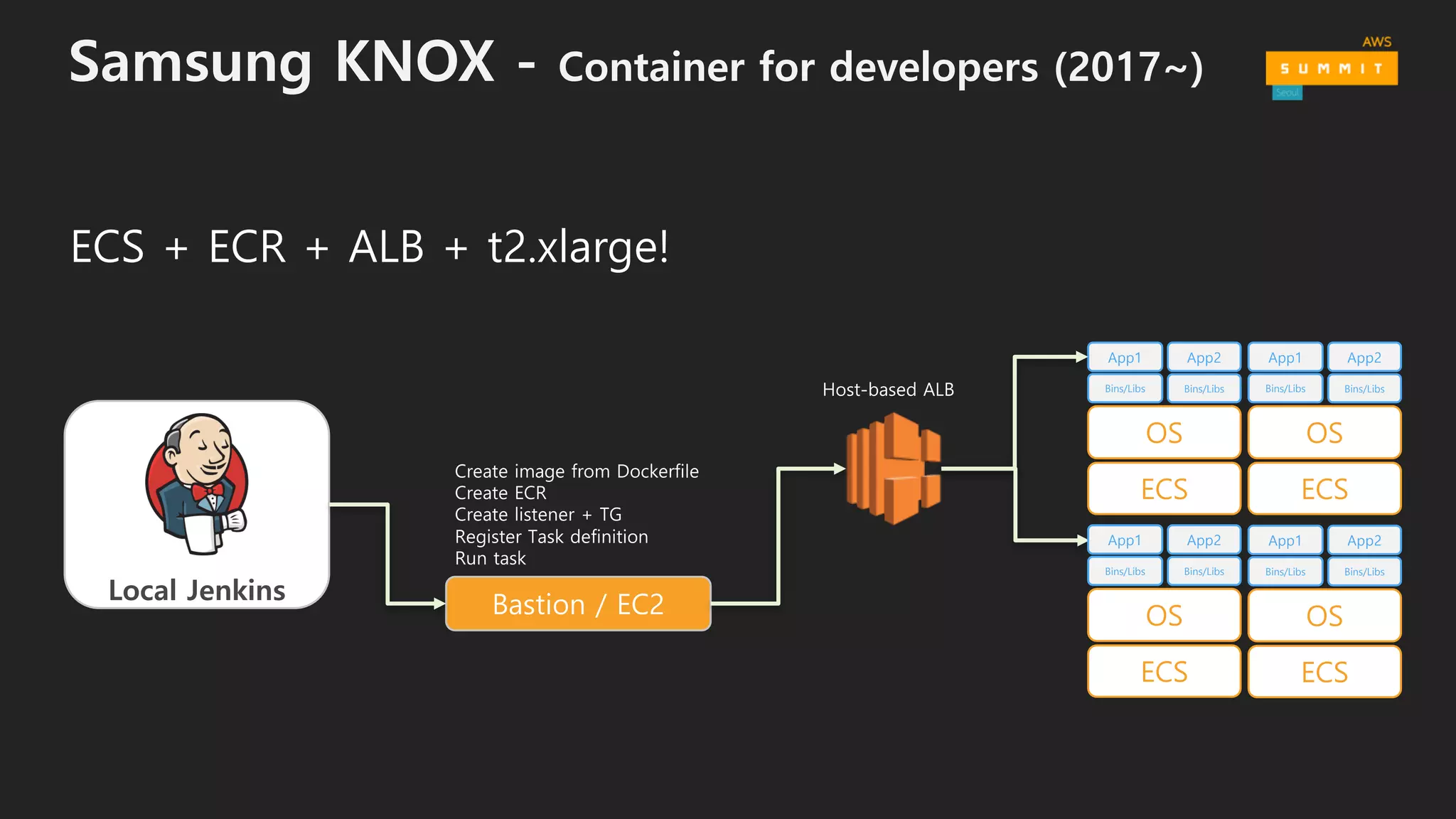

- 38. Samsung KNOX -Container for developers (2017~) ECS OS Bins/Libs Bins/Libs App2App1 Create image from Dockerfile Create ECR Create listener + TG Register Task definition Run task ECS + ECR + ALB + t2.xlarge! Local Jenkins Host-based ALB Bastion / EC2 ECS OS Bins/Libs Bins/Libs App2App1 ECS OS Bins/Libs Bins/Libs App2App1 ECS OS Bins/Libs Bins/Libs App2App1
- 39.

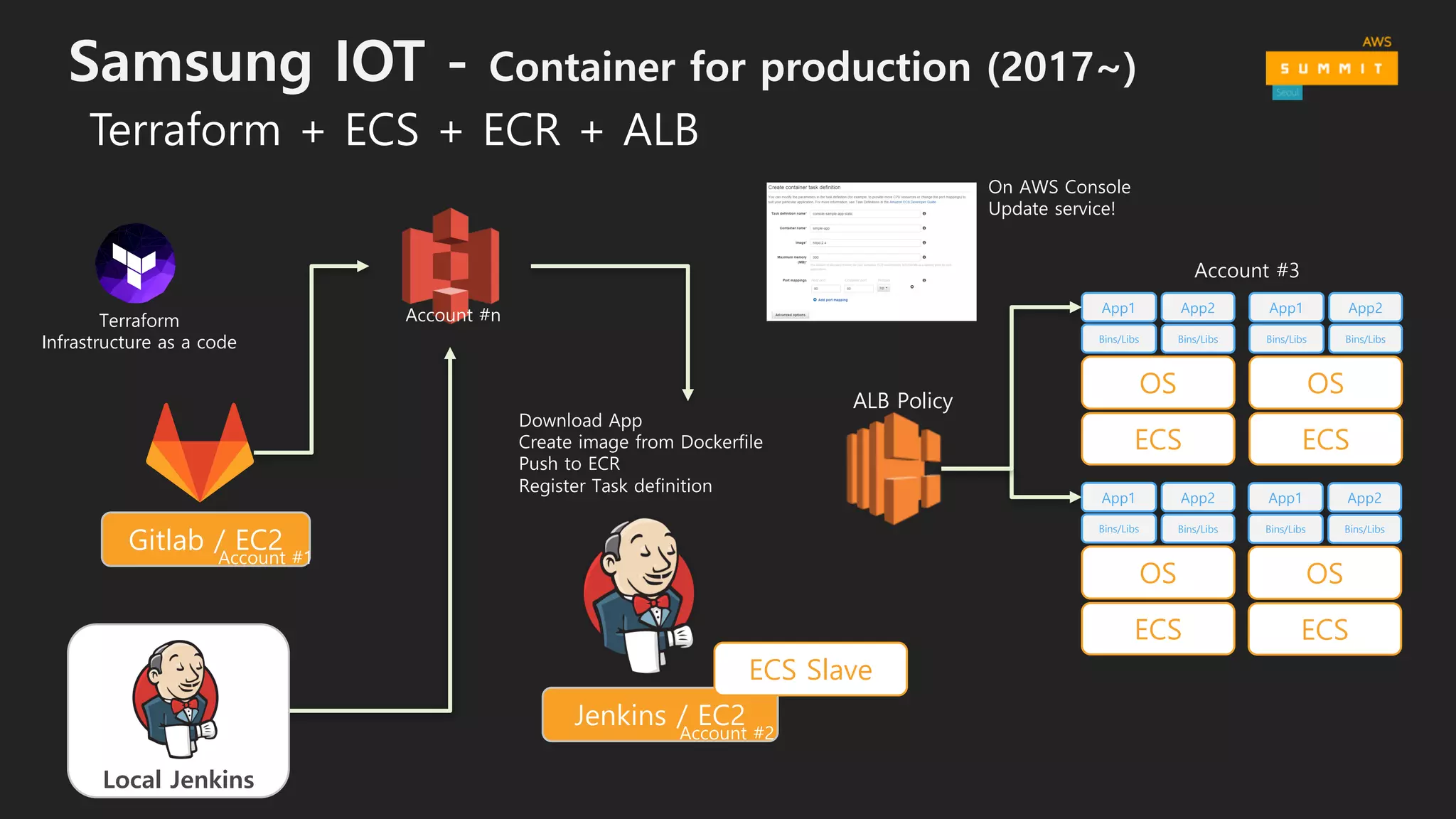

- 40. Samsung IOT -Container for production (2017~) Download App Create image from Dockerfile Push to ECR Register Task definition Jenkins / EC2 Account #2 Account #3 Gitlab / EC2Account #1 Terraform + ECS + ECR + ALB Local Jenkins ALB Policy ECS Slave On AWS Console Update service! Account #nTerraform Infrastructure as a code ECS OS Bins/Libs Bins/Libs App2App1 ECS OS Bins/Libs Bins/Libs App2App1 ECS OS Bins/Libs Bins/Libs App2App1 ECS OS Bins/Libs Bins/Libs App2App1
- 41.
- 42.

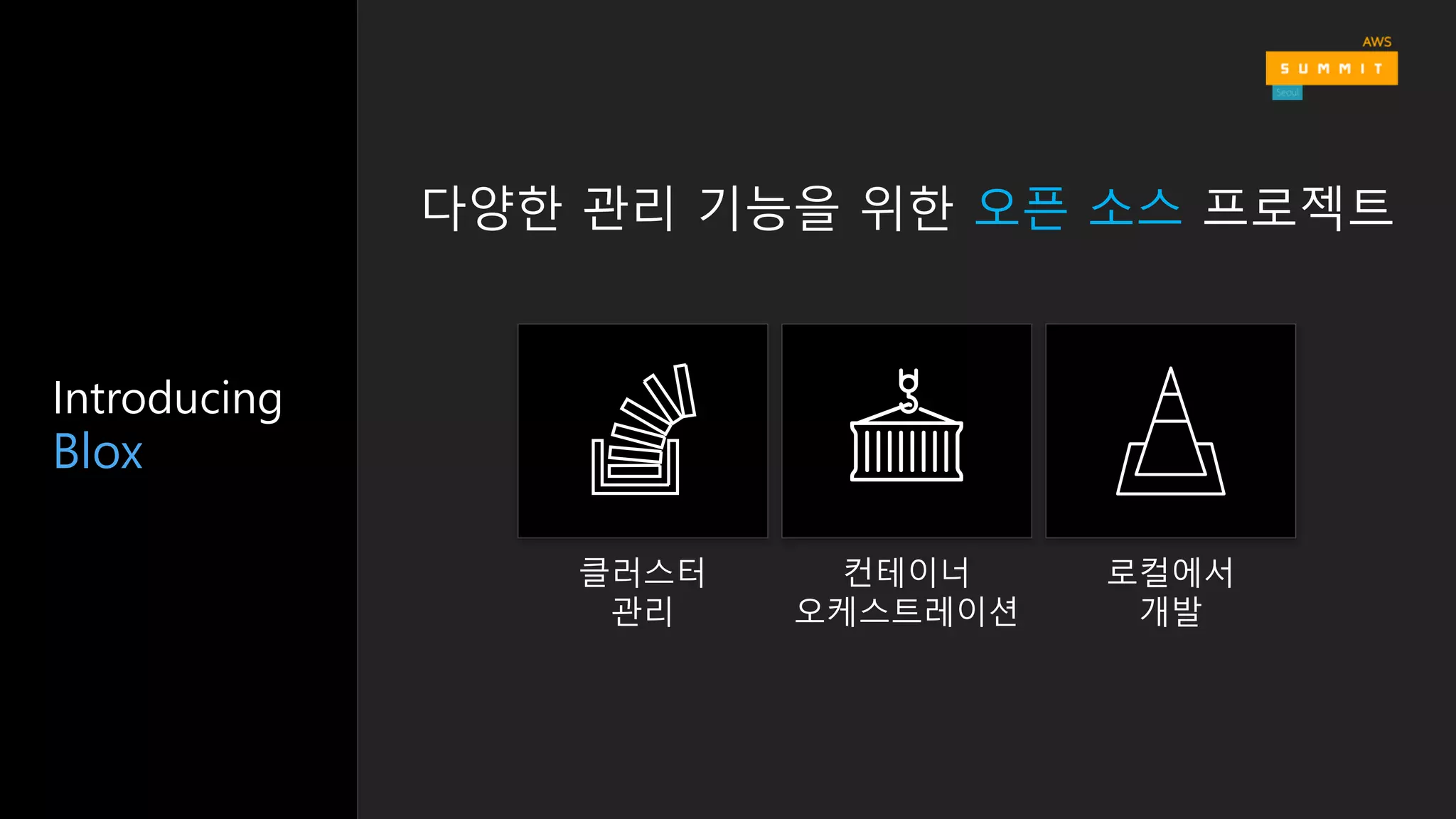

- 43. Blox Introducing 개발자는 다음과 같은기능이 필요합니다
- 44.
- 45.

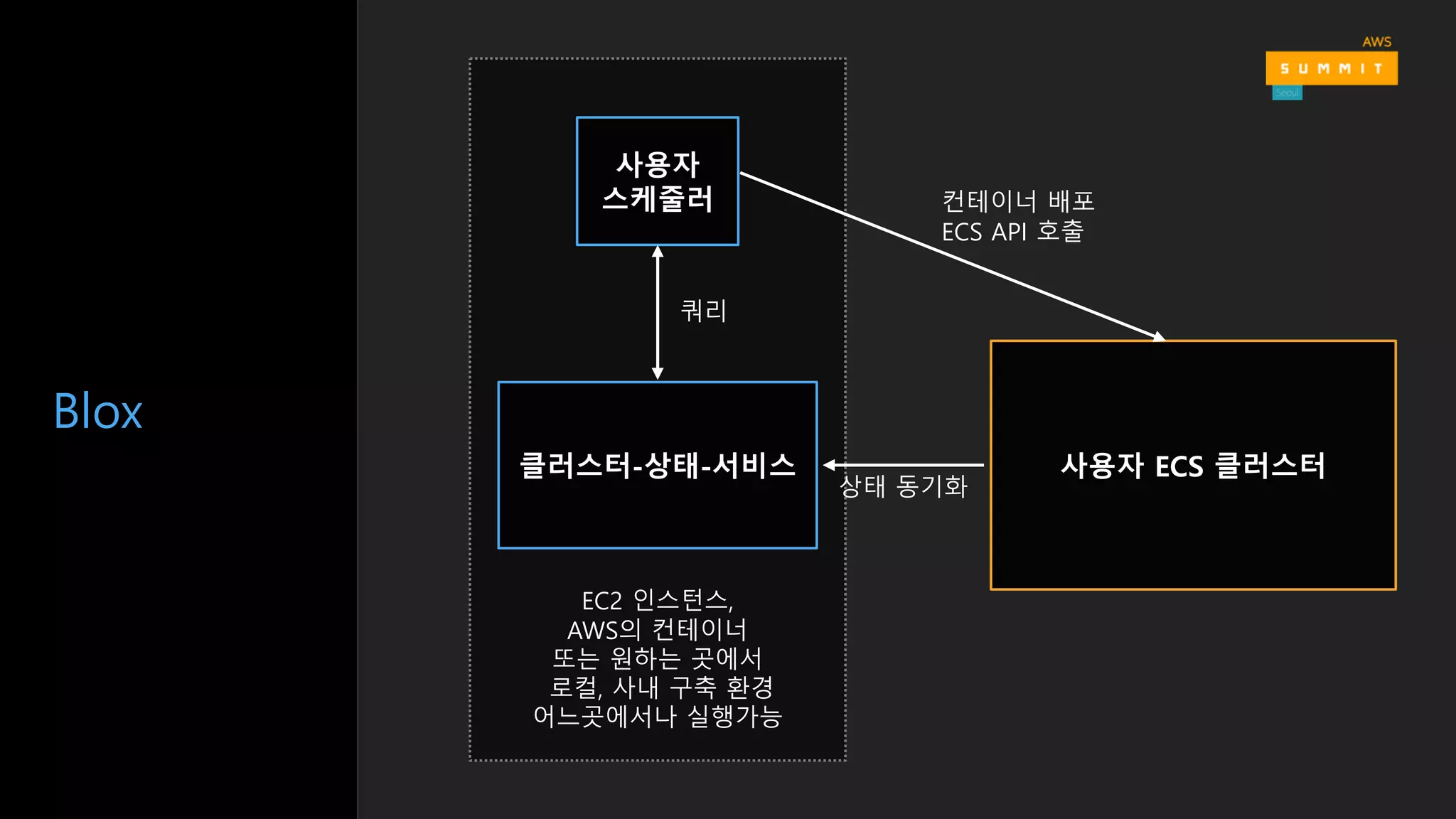

- 46. Blox EC2 인스턴스, AWS의 컨테이너 또는원하는 곳에서 로컬, 사내 구축 환경 어느곳에서나 실행가능 컨테이너 배포 ECS API 호출 상태 동기화 쿼리
- 47.
- 48.
- 49.

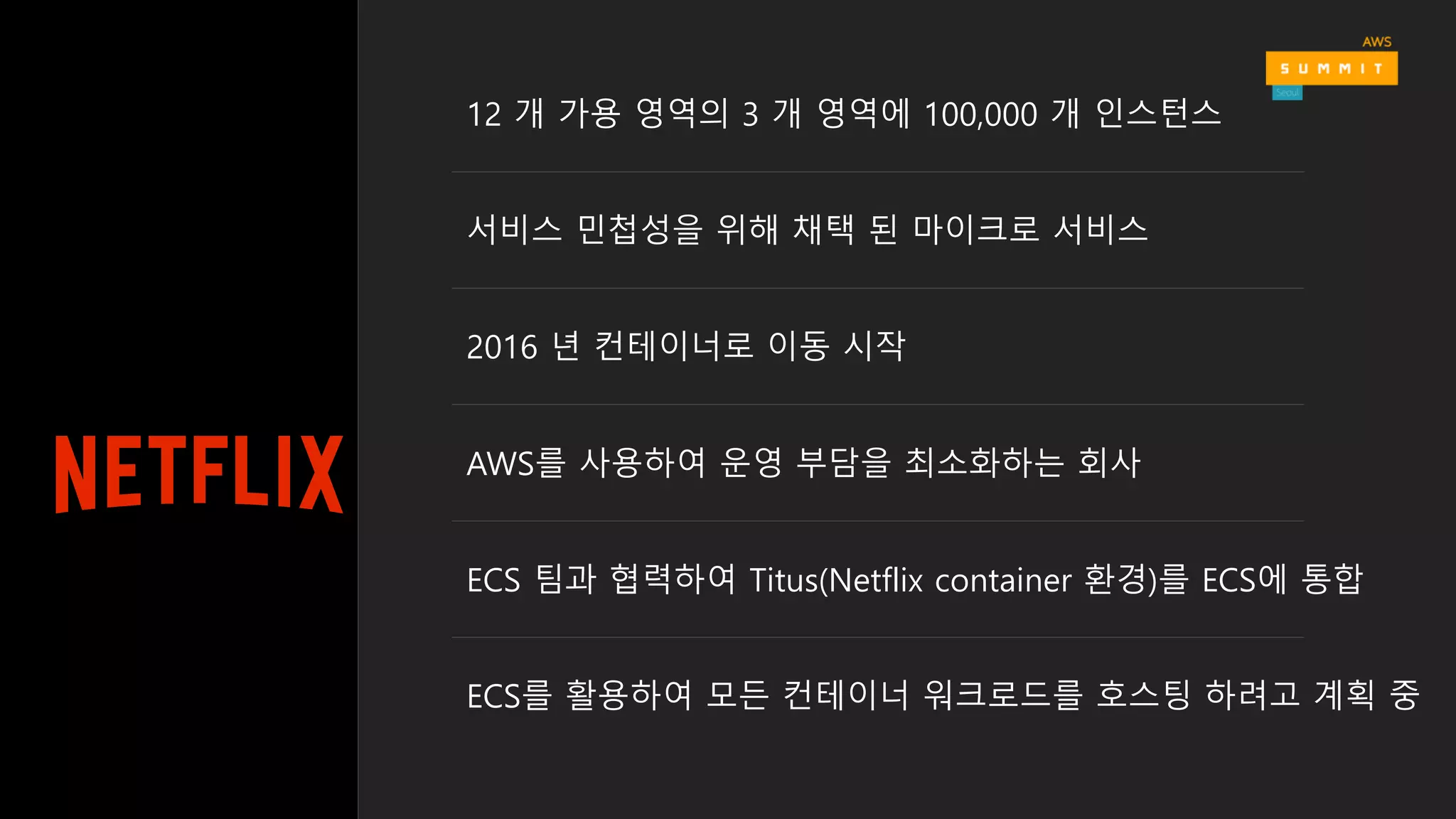

- 50. 12 개 가용영역의 3 개 영역에 100,000 개 인스턴스 서비스 민첩성을 위해 채택 된 마이크로 서비스 2016 년 컨테이너로 이동 시작 AWS를 사용하여 운영 부담을 최소화하는 회사 ECS 팀과 협력하여 Titus(Netflix container 환경)를 ECS에 통합 ECS를 활용하여 모든 컨테이너 워크로드를 호스팅 하려고 계획 중
- 51.

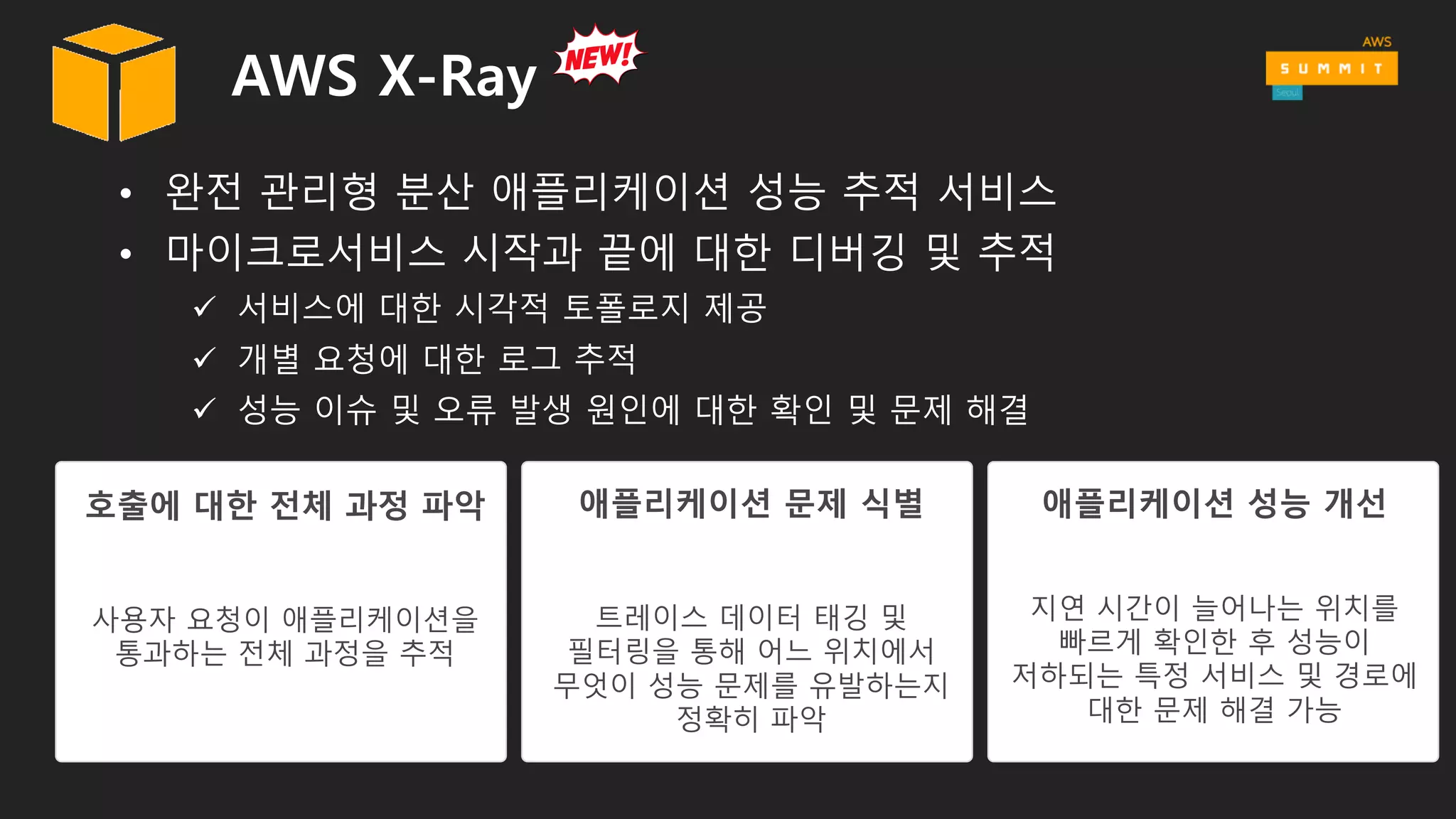

- 52. AWS X-Ray • 완전관리형 분산 애플리케이션 성능 추적 서비스 • 마이크로서비스 시작과 끝에 대한 디버깅 및 추적 ü 서비스에 대한 시각적 토폴로지 제공 ü 개별 요청에 대한 로그 추적 ü 성능 이슈 및 오류 발생 원인에 대한 확인 및 문제 해결 호출에 대한 전체 과정 파악 사용자 요청이 애플리케이션을 통과하는 전체 과정을 추적 애플리케이션 성능 개선 지연 시간이 늘어나는 위치를 빠르게 확인한 후 성능이 저하되는 특정 서비스 및 경로에 대한 문제 해결 가능 애플리케이션 문제 식별 트레이스 데이터 태깅 및 필터링을 통해 어느 위치에서 무엇이 성능 문제를 유발하는지 정확히 파악
- 53. AWS X-Ray -에이전트 설치 및 추적 기능 1. Amazon EC2 2. Amazon ECS (Docker) 3. AWS Node.JS (SDK)

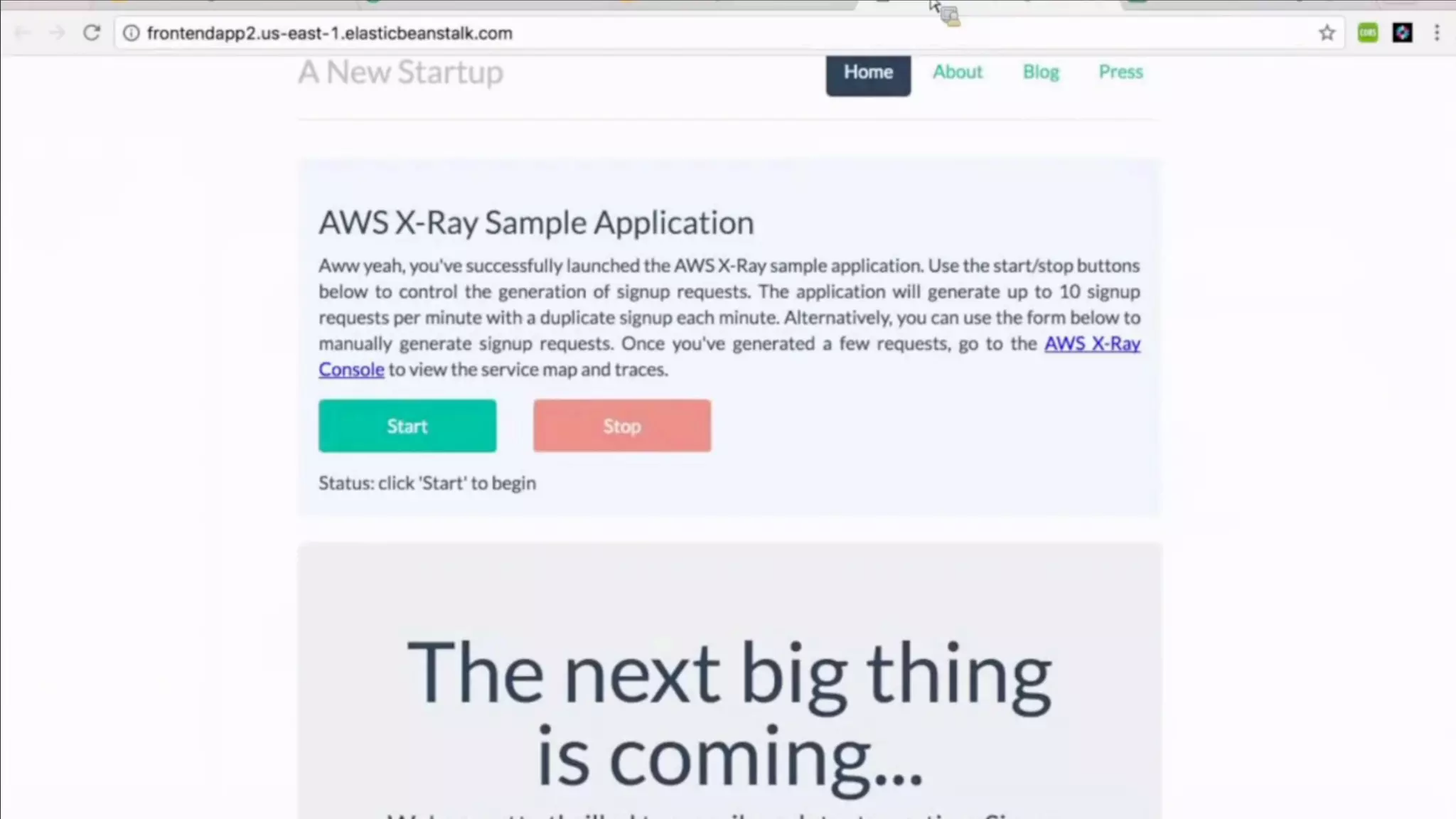

- 54. 데모: AWS X-Ray를통한 성능 모니터링

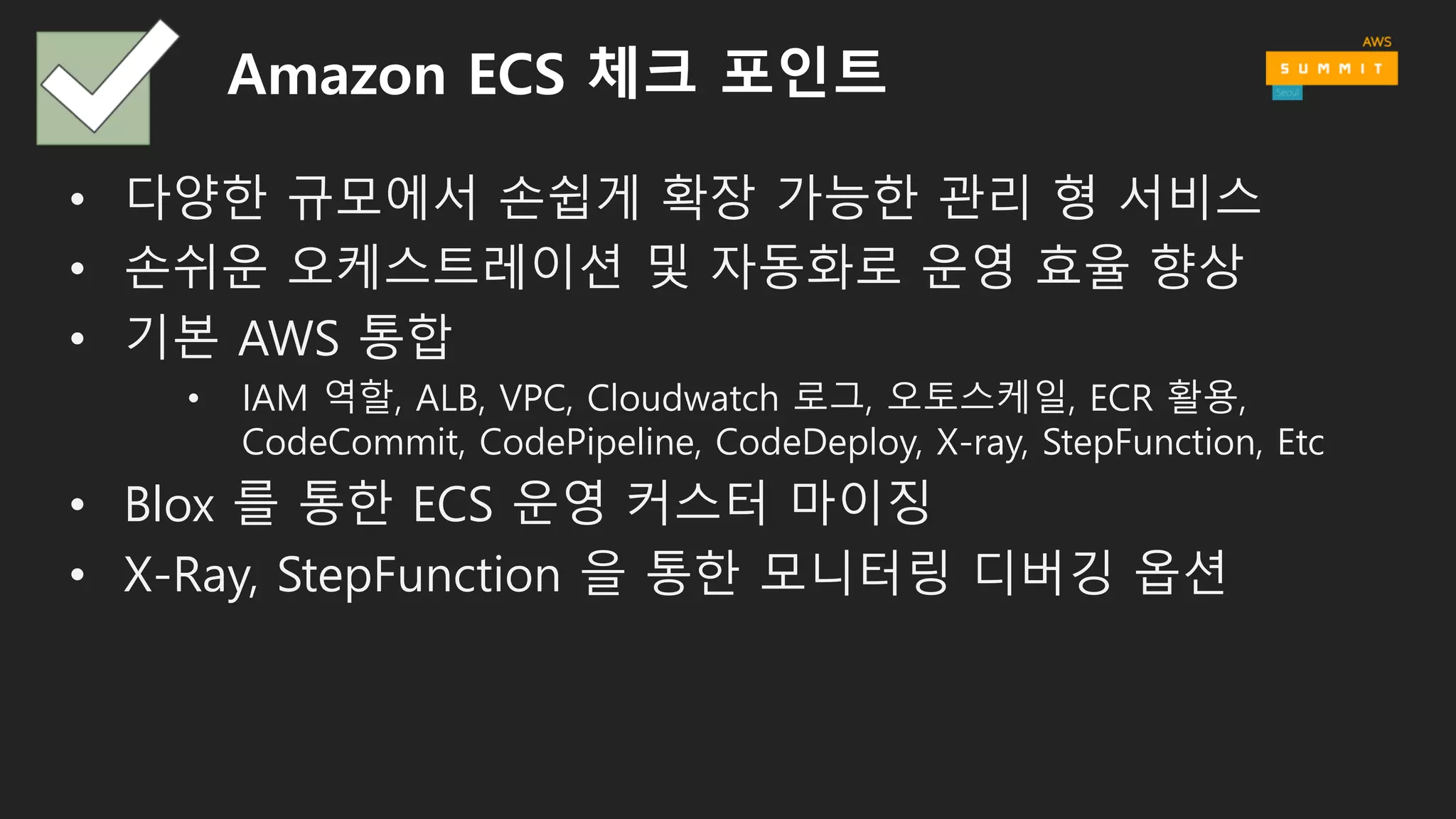

- 56. Amazon ECS 체크포인트 • 다양한 규모에서 손쉽게 확장 가능한 관리 형 서비스 • 손쉬운 오케스트레이션 및 자동화로 운영 효율 향상 • 기본 AWS 통합 • IAM 역할, ALB, VPC, Cloudwatch 로그, 오토스케일, ECR 활용, CodeCommit, CodePipeline, CodeDeploy, X-ray, StepFunction, Etc • Blox 를 통한 ECS 운영 커스터 마이징 • X-Ray, StepFunction 을 통한 모니터링 디버깅 옵션
- 57. 본 강연이 끝난후… • 마이크로서비스를 위한 AWS 아키텍처 패턴 및 모범 사례 (윤석찬, 빙글 이상현) • Amazon ECS 시작하기 - https://aws.amazon.com/ko/ecs/getting-started/ • Amazon ECS 레퍼런스 아키텍처 - https://aws.amazon.com/ko/blogs/compute/service-discovery-an-amazon-ecs- reference-architecture/ • Amazon ECS 자세히 들여다 보기 - http://www.allthingsdistributed.com/2015/07/under-the-hood-of-the-amazon-ec2- container-service.html • Amazon ECS 로 마이크로서비스 구축 하기 - https://www.slideshare.net/AmazonWebServices/aws-reinvent-2016-running- microservices-on-amazon-ecs-con309 • Netflix and Containers (Titus - https://www.slideshare.net/aspyker/netflix-and- containers-titus) • X-Ray 관련 발표 - https://www.youtube.com/watch?v=75MRve4nv8s
- 58.
- 59. https://www.awssummit.kr AWS Summit 모바일앱을 통해 지금 세션 평가에 참여하시면, 행사후 기념품을 드립니다. #AWSSummitKR 해시태그로 소셜 미디어에 여러분의 행사 소감을 올려주세요. 발표 자료 및 녹화 동영상은 AWS Korea 공식 소셜 채널로 공유될 예정입니다. 여러분의 피드백을 기다립니다!
