Hvordan prosjektere med tanke på sluttfasen og igangkjøringen? Riktig plassering, utforming, plass, tilkomst i tekniske rom, trykktapsberegninger, lydberegninger, utlufting. Er det mulig å innregulere anlegget? Design for etappevis igangkjøring. Foredragsholder: John Hegdal, Rambøll Norge AS

1. SOLSTRANDKOMFERANSEN
9. – 10. JANUAR 2013
OPPSTART OG IDRIFTSETTELSE
AV TEKNISKE ANLEGG
Title

2. HVORDAN PROSJEKTERE MED TANKE Alte
PÅ SLUTTFASEN OG IGANGJØRINGEN?
(OG INNREGULERINGEN)

3. JOHN HEGDAL
• 1989 – 1992 Service-/ prosjektingeniør
• 1992 – 1997 Serviceleder
• 1997 – 2000 Salgsansvarlig
• 2000 – 2003 Avdelingsleder
• 2003 – 2010 Daglig leder
• 2010 – 2012 Seksjons/ Avd.leder VVS

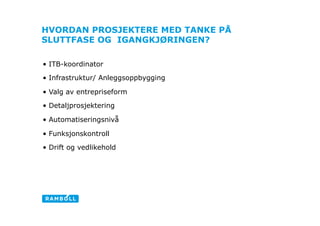

4. HVORDAN PROSJEKTERE MED TANKE PÅ
SLUTTFASE OG IGANGKJØRINGEN?
• ITB-koordinator
• Infrastruktur/ Anleggsoppbygging
• Valg av entrepriseform
• Detaljprosjektering
• Automatiseringsnivå Con
• Funksjonskontroll
• Drift og vedlikehold

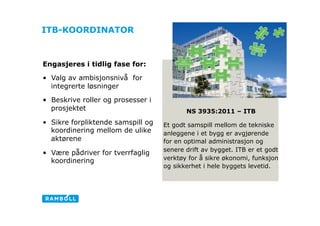

5. ITB-KOORDINATOR
Engasjeres i tidlig fase for:
• Valg av ambisjonsnivå for
integrerte løsninger
• Beskrive roller og prosesser i
prosjektet NS 3935:2011 – ITB
• Sikre forpliktende samspill og Et godt samspill mellom de tekniske Con
koordinering mellom de ulike anleggene i et bygg er avgjørende
aktørene for en optimal administrasjon og
senere drift av bygget. ITB er et godt
• Være pådriver for tverrfaglig
koordinering verktøy for å sikre økonomi, funksjon
og sikkerhet i hele byggets levetid.

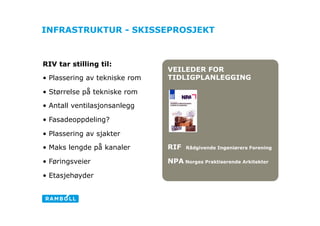

6. INFRASTRUKTUR - SKISSEPROSJEKT
RIV tar stilling til:
VEILEDER FOR
• Plassering av tekniske rom TIDLIGPLANLEGGING
• Størrelse på tekniske rom
• Antall ventilasjonsanlegg
• Fasadeoppdeling? Dar
• Plassering av sjakter
• Maks lengde på kanaler RIF Rådgivende Ingeniørers Forening
• Føringsveier NPA Norges Praktiserende Arkitekter
• Etasjehøyder

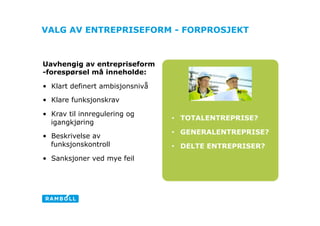

7. VALG AV ENTREPRISEFORM - FORPROSJEKT
Uavhengig av entrepriseform
-forespørsel må inneholde:
• Klart definert ambisjonsnivå
• Klare funksjonskrav
• Krav til innregulering og
• TOTALENTREPRISE?
igangkjøring Lim
• GENERALENTREPRISE?
• Beskrivelse av
funksjonskontroll • DELTE ENTREPRISER?
• Sanksjoner ved mye feil

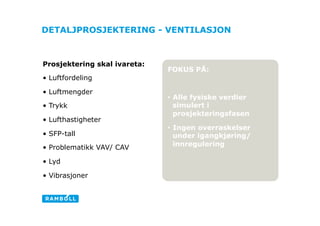

8. DETALJPROSJEKTERING - VENTILASJON
Prosjektering skal ivareta:
FOKUS PÅ:
• Luftfordeling
• Luftmengder
• Alle fysiske verdier
• Trykk simulert i
prosjekteringsfasen
• Lufthastigheter Ligh
• Ingen overraskelser
• SFP-tall under igangkjøring/
• Problematikk VAV/ CAV innregulering
• Lyd
• Vibrasjoner

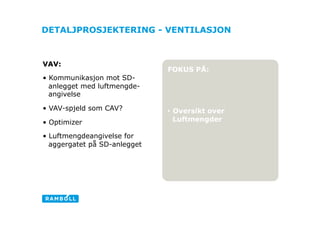

9. DETALJPROSJEKTERING - VENTILASJON
VAV:
FOKUS PÅ:
• Kommunikasjon mot SD-
anlegget med luftmengde-
angivelse
• VAV-spjeld som CAV? • Oversikt over
• Optimizer Luftmengder
Ligh
• Luftmengdeangivelse for
aggergatet på SD-anlegget

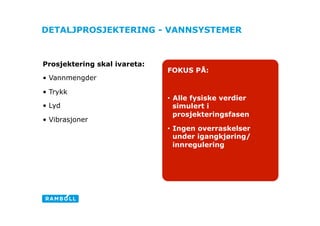

10. DETALJPROSJEKTERING - VANNSYSTEMER
Prosjektering skal ivareta:
FOKUS PÅ:
• Vannmengder
• Trykk
• Alle fysiske verdier
• Lyd simulert i
prosjekteringsfasen
• Vibrasjoner Ligh
• Ingen overraskelser
under igangkjøring/
innregulering

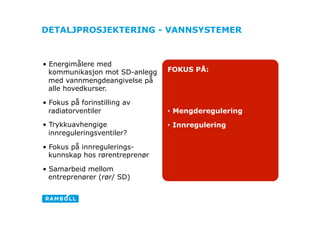

11. DETALJPROSJEKTERING - VANNSYSTEMER
• Energimålere med
kommunikasjon mot SD-anlegg FOKUS PÅ:
med vannmengdeangivelse på
alle hovedkurser.
• Fokus på forinstilling av
radiatorventiler • Mengderegulering
• Trykkuavhengige • Innregulering Ligh
innreguleringsventiler?
• Fokus på innregulerings-
kunnskap hos rørentreprenør
• Samarbeid mellom
entreprenører (rør/ SD)

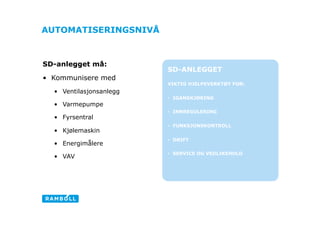

12. AUTOMATISERINGSNIVÅ
SD-anlegget må:
SD-ANLEGGET
• Kommunisere med
VIKTIG HJELPEVERKTØY FOR:
• Ventilasjonsanlegg
• IGANGKJØRING
• Varmepumpe
• INNREGULERING
• Fyrsentral
• FUNKSJONSKONTROLL Ligh
• Kjølemaskin
• DRIFT
• Energimålere
• SERVICE OG VEDLIKEHOLD
• VAV

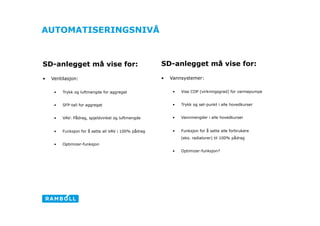

13. AUTOMATISERINGSNIVÅ
SD-anlegget må vise for: SD-anlegget må vise for:
• Ventilasjon: • Vannsystemer:
• Trykk og luftmengde for aggregat • Vise COP (virkningsgrad) for varmepumpe
• SFP-tall for aggregat • Trykk og set-punkt i alle hovedkurser
• VAV: Pådrag, spjeldvinkel og luftmengde • Vannmengder i alle hovedkurser
Ligh
• Funksjon for å sette all VAV i 100% pådrag • Funksjon for å sette alle forbrukere
(eks. radiatorer) til 100% pådrag
• Optimizer-funksjon
• Optimizer-funksjon?

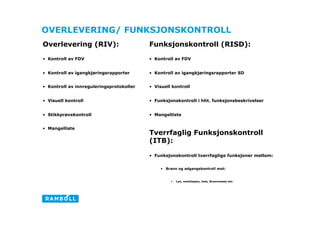

14. OVERLEVERING/ FUNKSJONSKONTROLL
Overlevering (RIV): Funksjonskontroll (RISD):
• Kontroll av FDV • Kontroll av FDV
• Kontroll av igangkjøringsrapporter • Kontroll av igangkjøringsrapporter SD
• Kontroll av innreguleringsprotokoller • Visuell kontroll
• Visuell kontroll • Funksjonskontroll i hht. funksjonsbeskrivelser
• Stikkprøvekontroll • Mangelliste
Stan
• Mangelliste
Tverrfaglig Funksjonskontroll
(ITB):
• Funksjonskontroll tverrfaglige funksjoner mellom:
• Brann og adgangskontroll mot:
• Lys, ventilasjon, heis, Brannvesen etc.

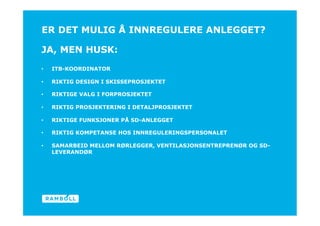

15. ER DET MULIG Å INNREGULERE ANLEGGET?
JA, MEN HUSK:
• ITB-KOORDINATOR
• RIKTIG DESIGN I SKISSEPROSJEKTET
• RIKTIGE VALG I FORPROSJEKTET
• RIKTIG PROSJEKTERING I DETALJPROSJEKTET
• RIKTIGE FUNKSJONER PÅ SD-ANLEGGET
End
• RIKTIG KOMPETANSE HOS INNREGULERINGSPERSONALET
• SAMARBEID MELLOM RØRLEGGER, VENTILASJONSENTREPRENØR OG SD-
LEVERANDØR

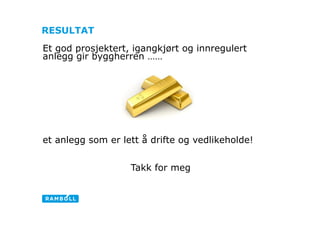

16. RESULTAT
Et god prosjektert, igangkjørt og innregulert
anlegg gir byggherren ……
et anlegg som er lett å drifte og vedlikeholde!
Takk for meg
