1. DASAR-DASAR ALGORITMA
FLOW CHART
Maria Yunike, S.T.,M.T.
STIKOM YOS SUDARSO
PURWOKERTO

2. Proses, Instruksi, dan Aksi
Algoritma merupakan deskripsi urutan pelaksanaan suatu
proses
Algoritma tersusun oleh sederetan langkah instruksi
yang logis
Tiap langkah instruksi akan mengerjakan suatu
tindakan (Aksi)
Bila Aksi dilaksanakan, maka sejumlah operasi yang
bersesuaian akan dikerjakan oleh CPU

3. Struktur Dasar Algoritma

Runtunan (sequence)

aksi-aksi dalam algoritma yang dikerjakan secara berurutan
 contoh :
A1. Aksi 1
A2. Aksi 2
A3. Aksi 3
• mula-mula aksi 1 dilakukan
• aksi 2 dilakukan setelah aksi 1
selesai dilaksanakan
• dst.

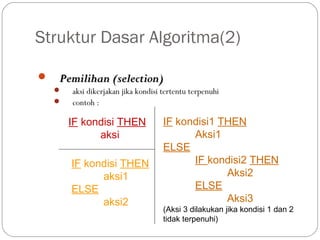

4. Struktur Dasar Algoritma(2)

Pemilihan (selection)


aksi dikerjakan jika kondisi tertentu terpenuhi
contoh :
IF kondisi THEN
aksi
IF kondisi THEN
aksi1
ELSE
aksi2
IF kondisi1 THEN
Aksi1
ELSE
IF kondisi2 THEN
Aksi2
ELSE
Aksi3
(Aksi 3 dilakukan jika kondisi 1 dan 2
tidak terpenuhi)

5. Struktur Dasar Algoritma (3)


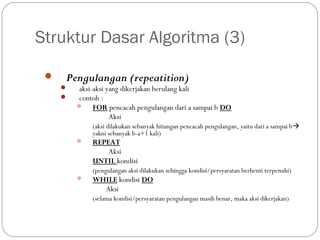

Pengulangan (repeatition)


aksi-aksi yang dikerjakan berulang kali
contoh :
 FOR pencacah pengulangan dari a sampai b DO
Aksi
(aksi dilakukan sebanyak hitungan pencacah pengulangan, yaitu dari a sampai b
yakni sebanyak b-a+1 kali)

REPEAT
Aksi
UNTIL kondisi
(pengulangan aksi dilakukan sehingga kondisi/persyaratan berhenti terpenuhi)

WHILE kondisi DO
Aksi
(selama kondisi/persyaratan pengulangan masih benar, maka aksi dikerjakan)

6. PSEUDOCODE

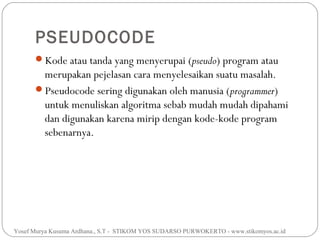

Kode atau tanda yang menyerupai (pseudo) program atau
merupakan pejelasan cara menyelesaikan suatu masalah.
Pseudocode sering digunakan oleh manusia (programmer)
untuk menuliskan algoritma sebab mudah mudah dipahami
dan digunakan karena mirip dengan kode-kode program
sebenarnya.
Yosef Murya Kusuma Ardhana., S.T - STIKOM YOS SUDARSO PURWOKERTO - www.stikomyos.ac.id

7. PSEUDOCODE
Contoh:
Kasus : Mencari bilangan terbesar dari dua bilangan yang
diinputkan
Algoritma:
1.
2.
3.
4.
5.
Masukkan bilangan pertama.
Masukkan bilangan kedua.
Jika bilangan pertama > bilangan kedua maka kerjakan
langkah 4, jika tidak, kerjakan langkah 5.
Tampilkan bilangan pertama.
Tampilkan bilangan kedua.
Yosef Murya Kusuma Ardhana., S.T - STIKOM YOS SUDARSO PURWOKERTO - www.stikomyos.ac.id

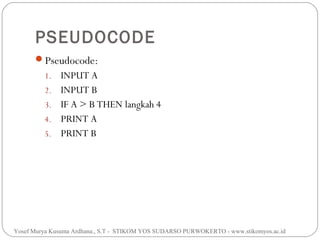

8. PSEUDOCODE
Pseudocode:
1.
2.
3.
4.
5.
INPUT A
INPUT B
IF A > B THEN langkah 4
PRINT A
PRINT B
Yosef Murya Kusuma Ardhana., S.T - STIKOM YOS SUDARSO PURWOKERTO - www.stikomyos.ac.id

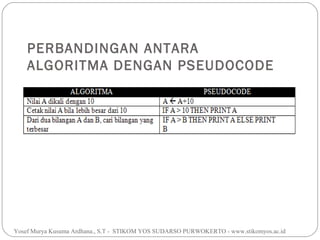

9. PERBANDINGAN ANTARA
ALGORITMA DENGAN PSEUDOCODE
Yosef Murya Kusuma Ardhana., S.T - STIKOM YOS SUDARSO PURWOKERTO - www.stikomyos.ac.id

10. Flow Chart
Flow chart suatu bagan/diagram yang menggambarkan
aliran proses yang dikerjakan program dari awal sampai
akhir.
Flow chart adalah algoritma yang digambarkan dengan
diagram
Fungsi dari flow chart adalah mendeskripsikan urutan
pelaksanaan suatu proses (sama dengan fungsi algoritma)

11. FLOWCHART VS ALGORITMA
FLOW CHART
Flow chart adalah suatu bagan/diagram yang menggambarkan
aliran proses yang dikerjakan suatu program dari awal sampai
akhir
Flow chart adalah algoritma yang digambarkan dengan diagram
Fungsi dari flow chart adalah mendeskripsikan urutan
pelaksanaan suatu proses (sama dengan fungsi dari algoritma)
ALGORITMA
berisi langkah-langkah penyelesaian masalah yang ditulis dengan
bahasa yang mudah dipahami

12. JENIS FLOWCHART

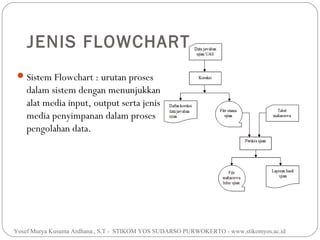

 Sistem Flowchart : urutan proses
dalam sistem dengan menunjukkan
alat media input, output serta jenis
media penyimpanan dalam proses
pengolahan data.
Yosef Murya Kusuma Ardhana., S.T - STIKOM YOS SUDARSO PURWOKERTO - www.stikomyos.ac.id

13. JENIS FLOWCHART
Program Flowchart : urutan instruksi yang
digambarkan dengan simbol tertentu untuk
memecahkan masalah dalam suatu program.
Yosef Murya Kusuma Ardhana., S.T - STIKOM YOS SUDARSO PURWOKERTO - www.stikomyos.ac.id

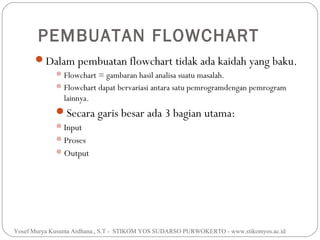

14. PEMBUATAN FLOWCHART
Dalam pembuatan flowchart tidak ada kaidah yang baku.
 Flowchart = gambaran hasil analisa suatu masalah.
 Flowchart dapat bervariasi antara satu pemrogramdengan pemrogram
lainnya.
Secara garis besar ada 3 bagian utama:
Input
Proses
Output
Yosef Murya Kusuma Ardhana., S.T - STIKOM YOS SUDARSO PURWOKERTO - www.stikomyos.ac.id

15. PEMBUATAN FLOWCHART

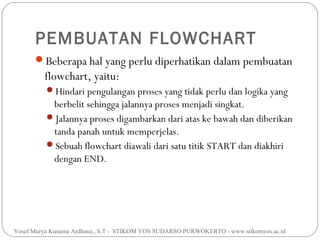

Beberapa hal yang perlu diperhatikan dalam pembuatan
flowchart, yaitu:
Hindari pengulangan proses yang tidak perlu dan logika yang
berbelit sehingga jalannya proses menjadi singkat.
Jalannya proses digambarkan dari atas ke bawah dan diberikan
tanda panah untuk memperjelas.
Sebuah flowchart diawali dari satu titik START dan diakhiri
dengan END.
Yosef Murya Kusuma Ardhana., S.T - STIKOM YOS SUDARSO PURWOKERTO - www.stikomyos.ac.id

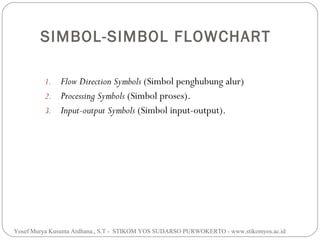

16. SIMBOL-SIMBOL FLOWCHART
Flow Direction Symbols (Simbol penghubung alur)
2. Processing Symbols (Simbol proses).
3. Input-output Symbols (Simbol input-output).
1.
Yosef Murya Kusuma Ardhana., S.T - STIKOM YOS SUDARSO PURWOKERTO - www.stikomyos.ac.id

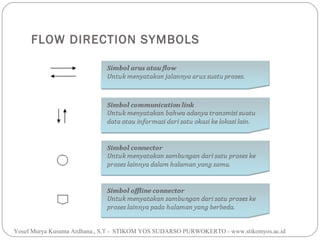

17. FLOW DIRECTION SYMBOLS
Yosef Murya Kusuma Ardhana., S.T - STIKOM YOS SUDARSO PURWOKERTO - www.stikomyos.ac.id

18. PROCESSING SYMBOLS
Yosef Murya Kusuma Ardhana., S.T - STIKOM YOS SUDARSO PURWOKERTO - www.stikomyos.ac.id

19. INPUT-OUTPUT SYMBOLS
Yosef Murya Kusuma Ardhana., S.T - STIKOM YOS SUDARSO PURWOKERTO - www.stikomyos.ac.id

20. ANALISIS SUATU ALGORITMA

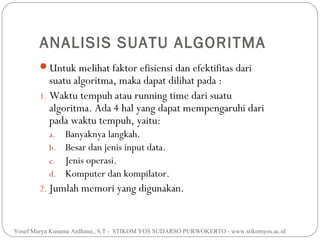

Untuk melihat faktor efisiensi dan efektifitas dari
suatu algoritma, maka dapat dilihat pada :
1. Waktu tempuh atau running time dari suatu
algoritma. Ada 4 hal yang dapat mempengaruhi dari
pada waktu tempuh, yaitu:
a.
b.
c.
d.
Banyaknya langkah.
Besar dan jenis input data.
Jenis operasi.
Komputer dan kompilator.
2. Jumlah memori yang digunakan.
Yosef Murya Kusuma Ardhana., S.T - STIKOM YOS SUDARSO PURWOKERTO - www.stikomyos.ac.id

21. LATIHAN SOAL
1.
Buat algoritma, pseudocode & flowchart untuk
mengirim email kepada teman dengan asumsi sudah
mempunyai alamat email.
2.
Buat algoritma, pseudocode & flowchart untuk
meminjam buku di perpustakaan.
3.
Buat algoritma, pseudocode & flowchart pada saat
membeli buku di toko buku.
Yosef Murya Kusuma Ardhana., S.T - STIKOM YOS SUDARSO PURWOKERTO - www.stikomyos.ac.id

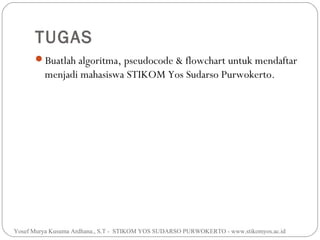

22. TUGAS
Buatlah algoritma, pseudocode & flowchart untuk mendaftar
menjadi mahasiswa STIKOM Yos Sudarso Purwokerto.
Yosef Murya Kusuma Ardhana., S.T - STIKOM YOS SUDARSO PURWOKERTO - www.stikomyos.ac.id

23. ATURAN PENULISAN TEKS
ALGORITMA

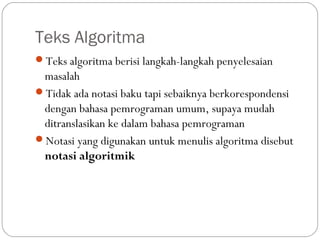

24. Teks Algoritma
Teks algoritma berisi langkah-langkah penyelesaian
masalah
Tidak ada notasi baku tapi sebaiknya berkorespondensi
dengan bahasa pemrograman umum, supaya mudah
ditranslasikan ke dalam bahasa pemrograman
Notasi yang digunakan untuk menulis algoritma disebut
notasi algoritmik

25. Teks Algoritma

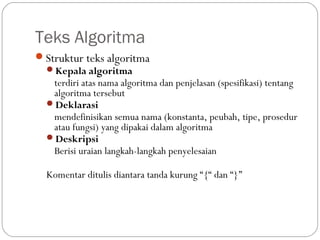

Struktur teks algoritma
Kepala algoritma
terdiri atas nama algoritma dan penjelasan (spesifikasi) tentang
algoritma tersebut
Deklarasi
mendefinisikan semua nama (konstanta, peubah, tipe, prosedur
atau fungsi) yang dipakai dalam algoritma
Deskripsi
Berisi uraian langkah-langkah penyelesaian
Komentar ditulis diantara tanda kurung “{“ dan “}”

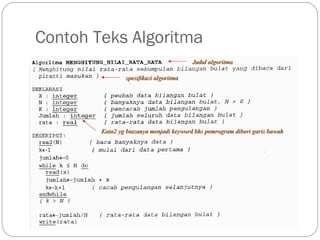

26. Contoh Teks Algoritma
Judul algoritma
spesifikasi algoritma
Kata2 yg biasanya menjadi keyword bhs pemrogram diberi garis bawah

27. TERIMAKASIH
 GOD BLESS YOU ALL 
Maria Yunike, S.T.,M.T.
STIKOM YOS SUDARSO
PURWOKERTO
