1. Pengertian Algoritma dan
Flowchart
Minggu II

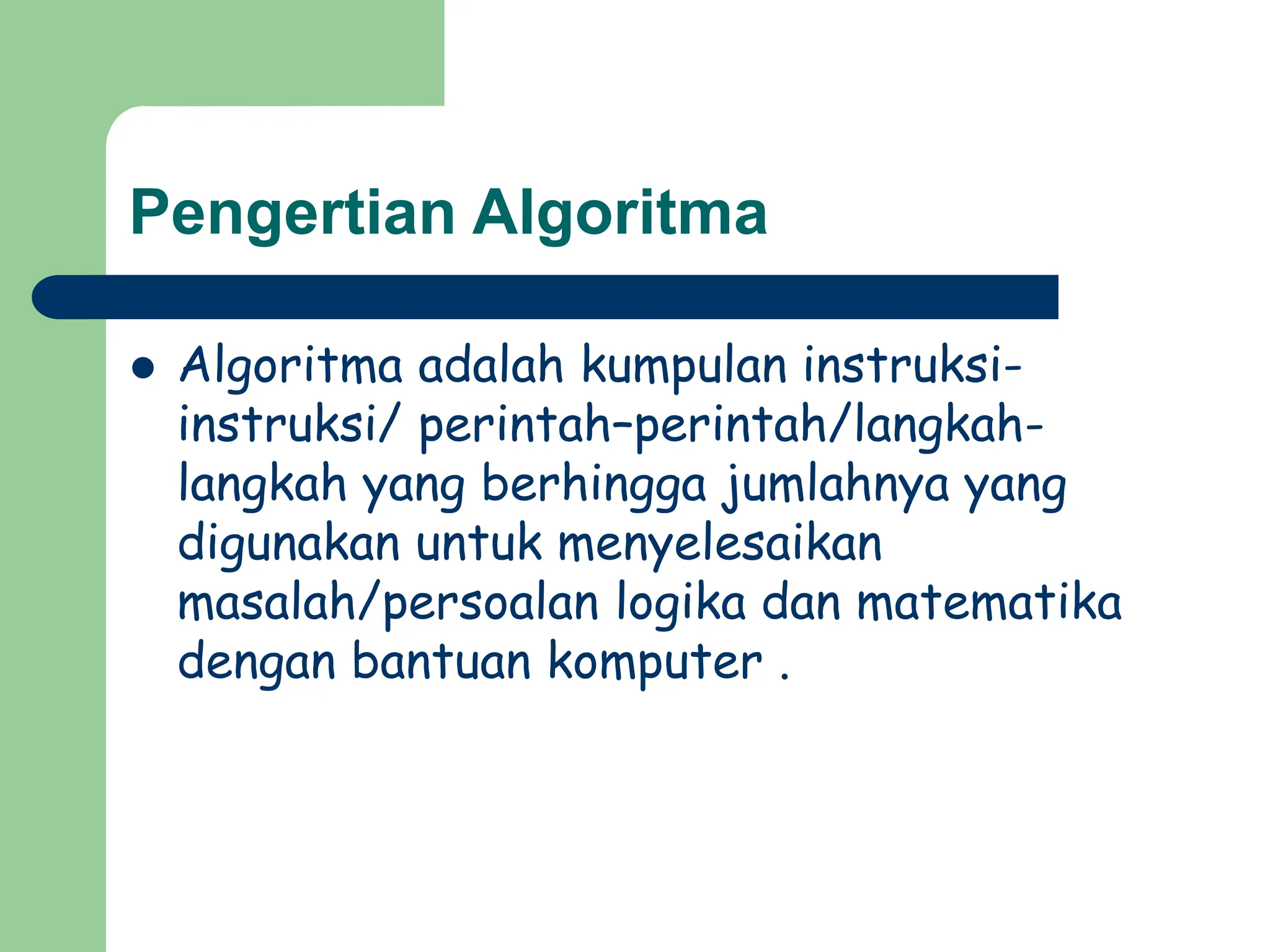

2. Pengertian Algoritma
 Algoritma adalah kumpulan instruksi-
instruksi/ perintah–perintah/langkah-
langkah yang berhingga jumlahnya yang
digunakan untuk menyelesaikan
masalah/persoalan logika dan matematika
dengan bantuan komputer .

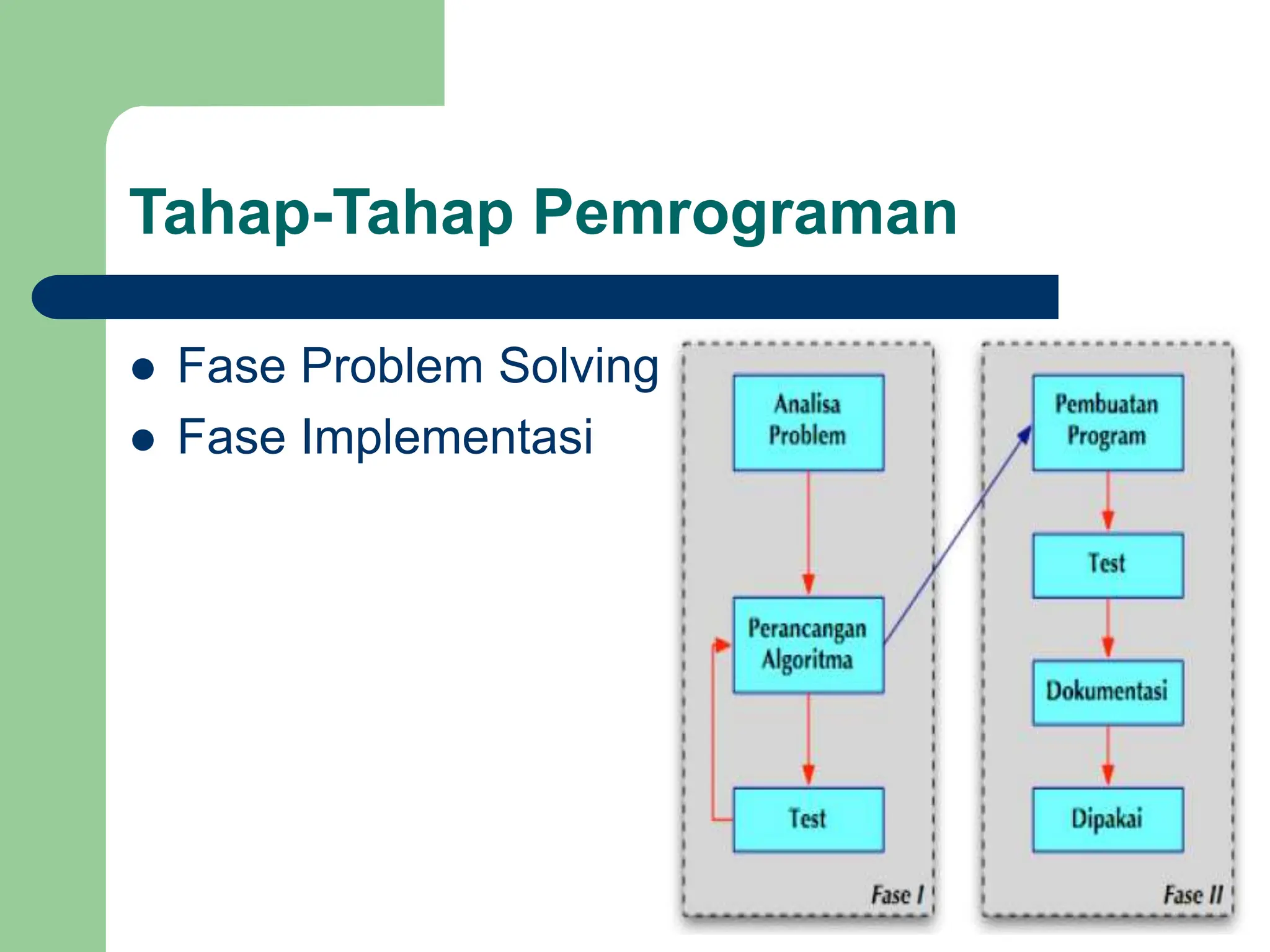

3. Tahap-Tahap Pemrograman
 Fase Problem Solving
 Fase Implementasi

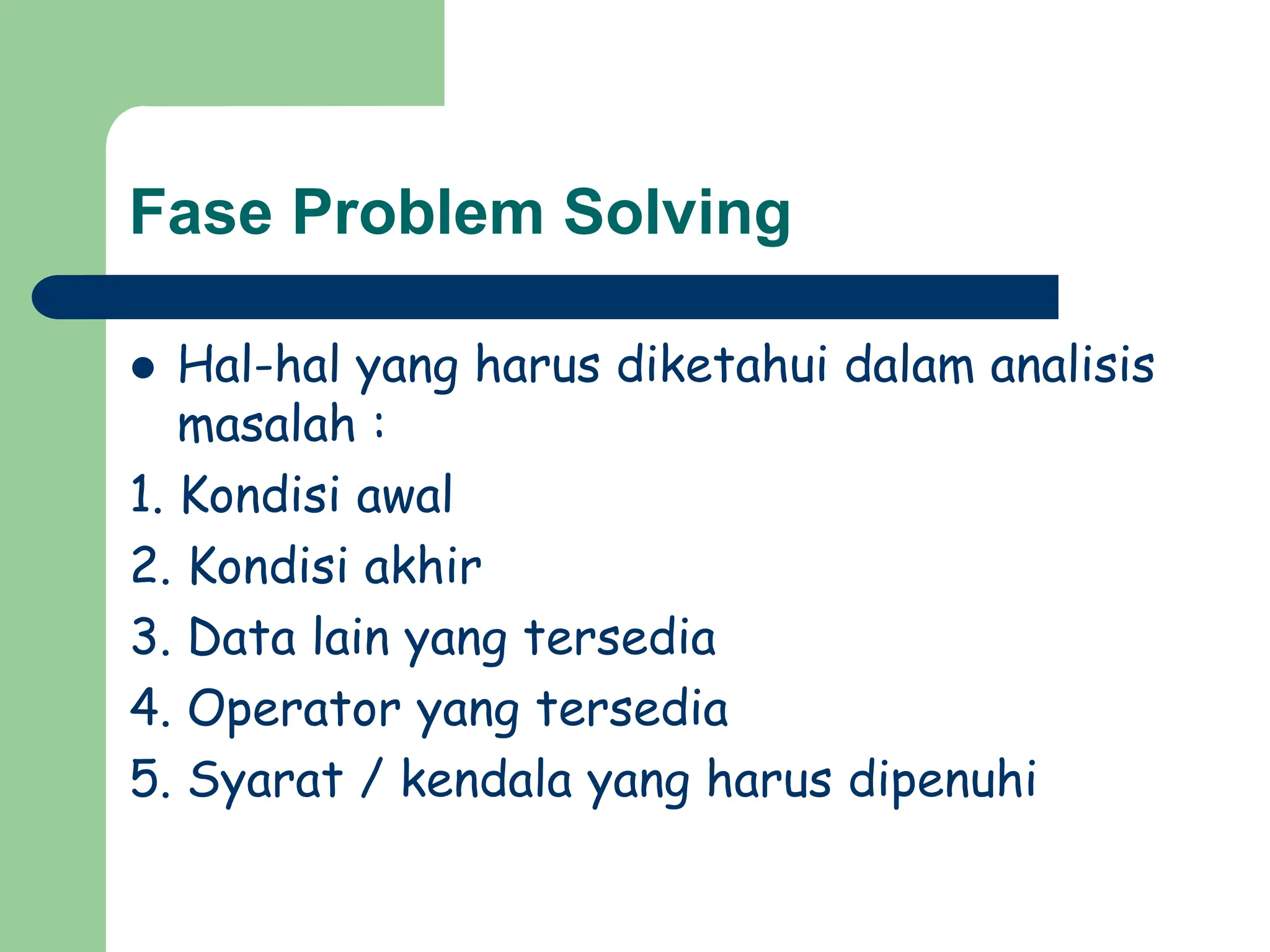

4. Fase Problem Solving
 Hal-hal yang harus diketahui dalam analisis
masalah :
1. Kondisi awal
2. Kondisi akhir
3. Data lain yang tersedia
4. Operator yang tersedia
5. Syarat / kendala yang harus dipenuhi

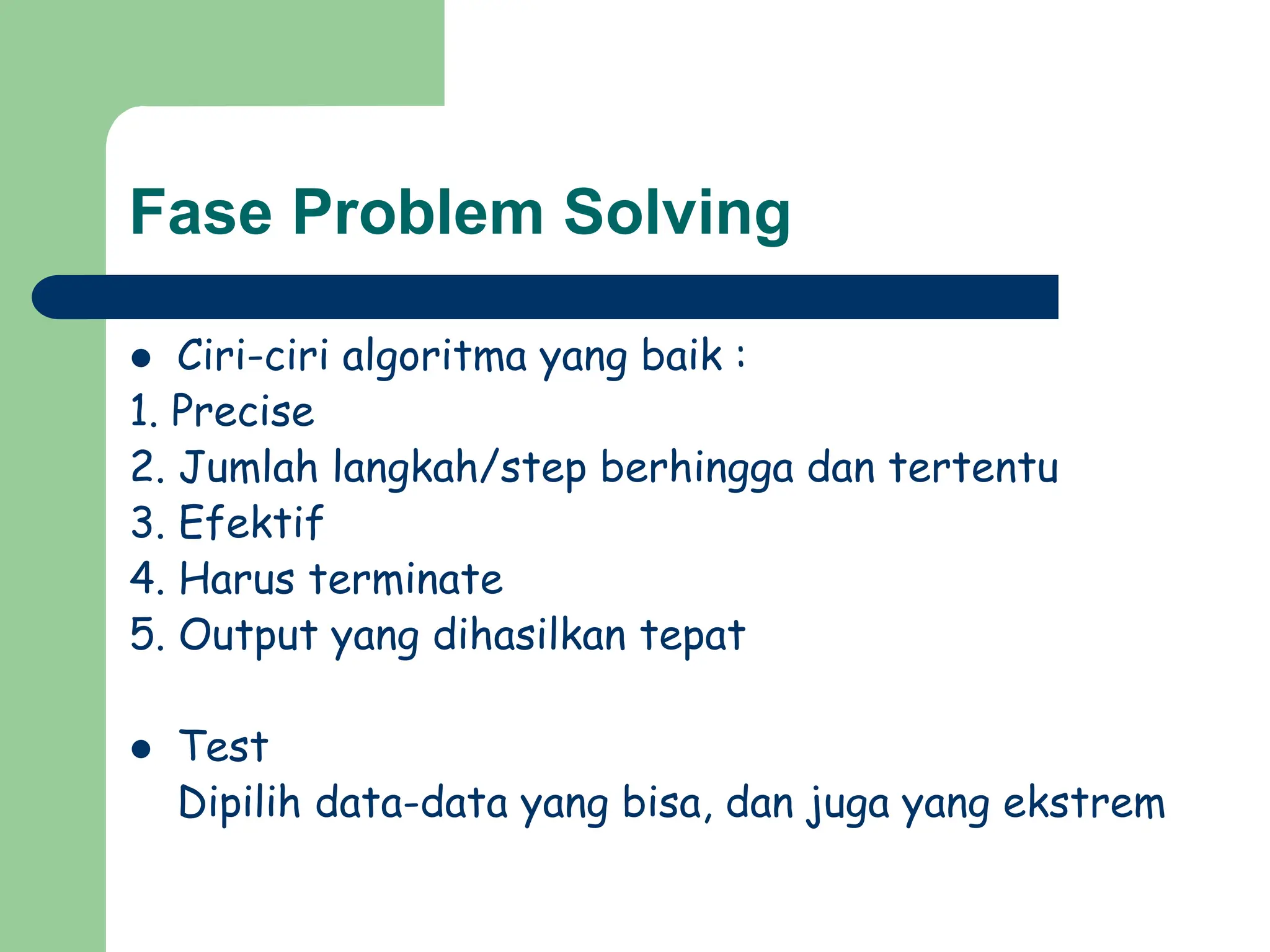

5. Fase Problem Solving
 Ciri-ciri algoritma yang baik :
1. Precise
2. Jumlah langkah/step berhingga dan tertentu
3. Efektif
4. Harus terminate
5. Output yang dihasilkan tepat
 Test
Dipilih data-data yang bisa, dan juga yang ekstrem

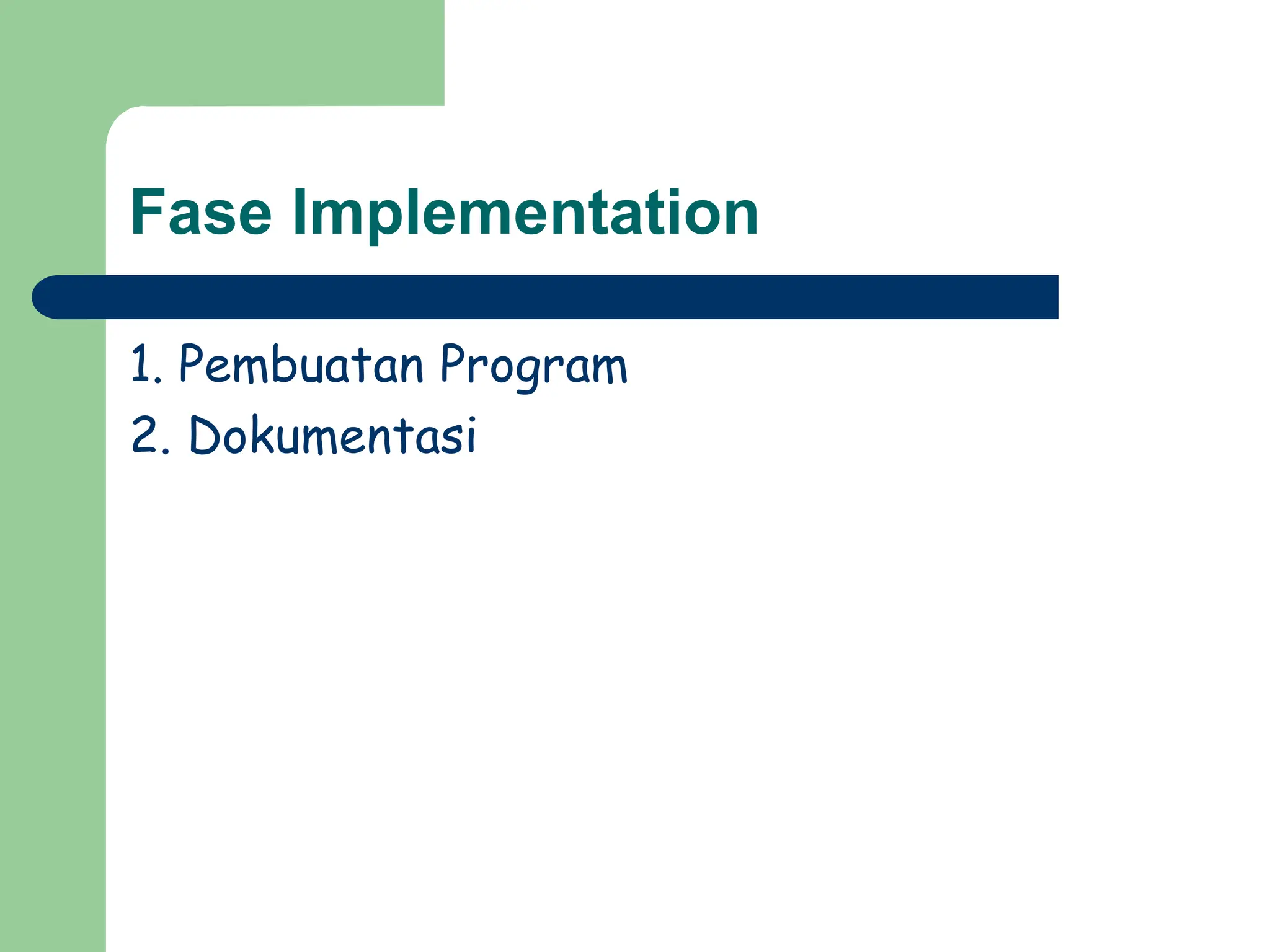

6. Fase Implementation
1. Pembuatan Program
2. Dokumentasi

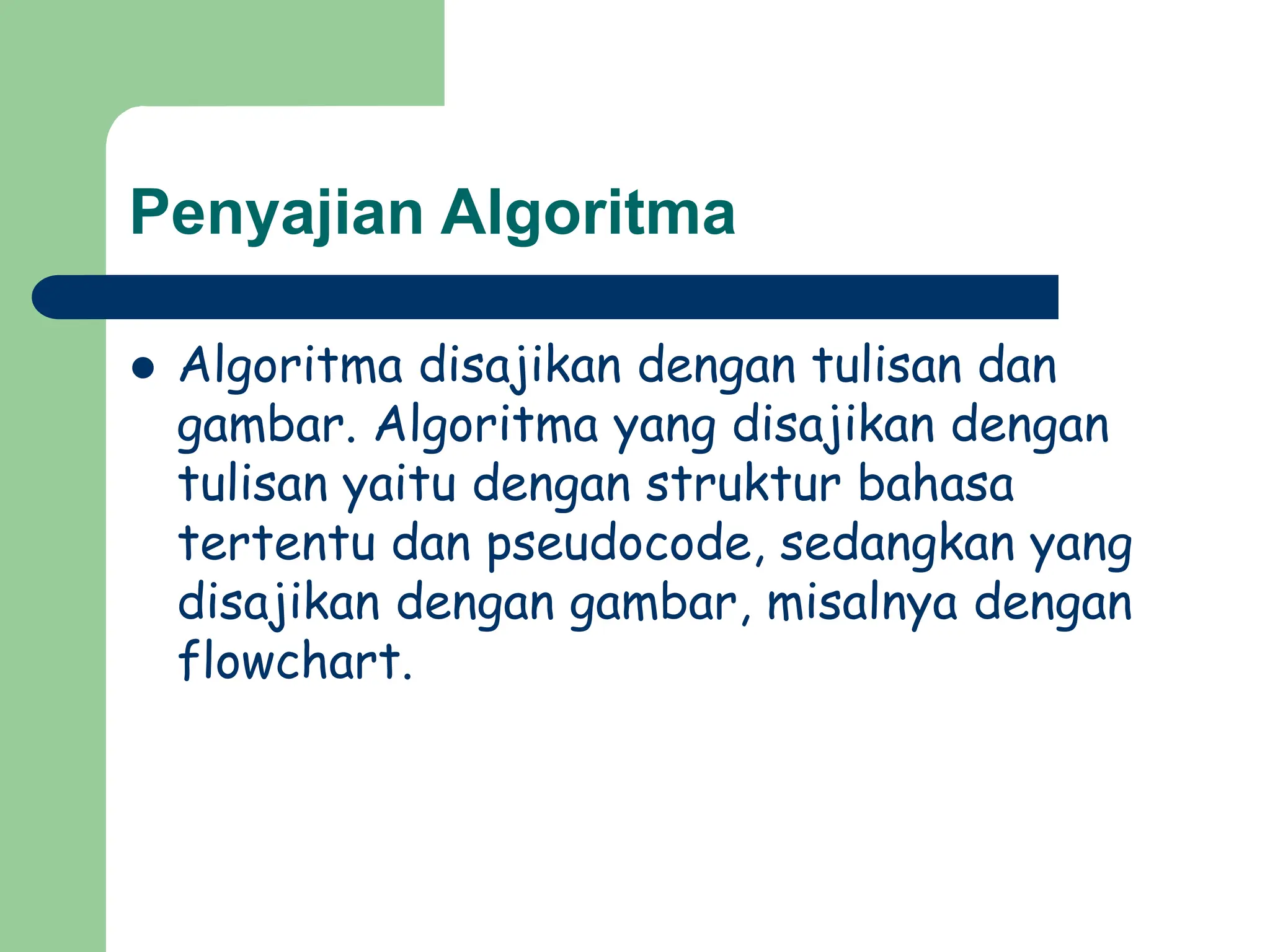

7. Penyajian Algoritma
 Algoritma disajikan dengan tulisan dan
gambar. Algoritma yang disajikan dengan
tulisan yaitu dengan struktur bahasa
tertentu dan pseudocode, sedangkan yang
disajikan dengan gambar, misalnya dengan
flowchart.

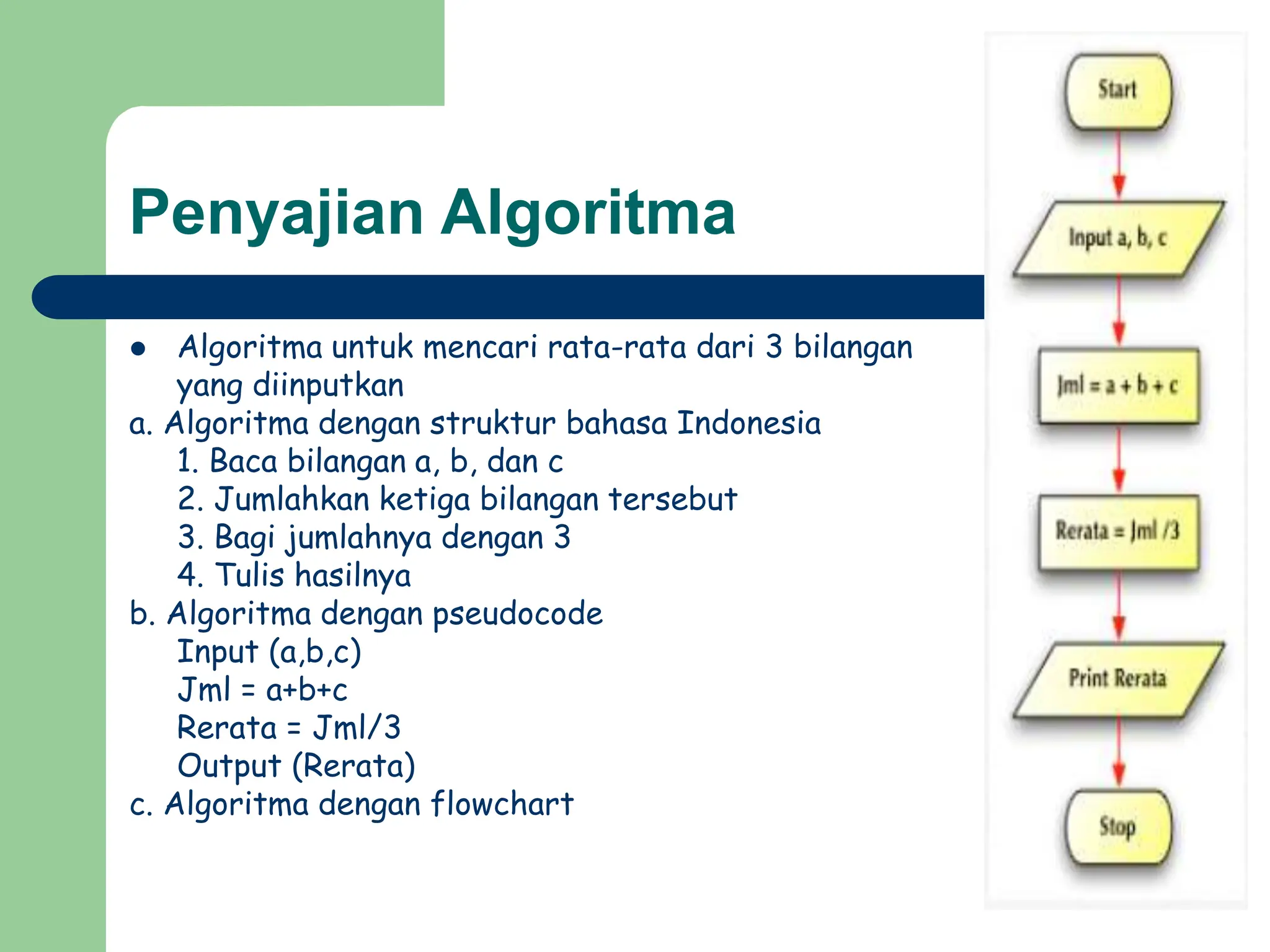

8. Penyajian Algoritma
 Algoritma untuk mencari rata-rata dari 3 bilangan
yang diinputkan
a. Algoritma dengan struktur bahasa Indonesia
1. Baca bilangan a, b, dan c
2. Jumlahkan ketiga bilangan tersebut
3. Bagi jumlahnya dengan 3
4. Tulis hasilnya
b. Algoritma dengan pseudocode
Input (a,b,c)
Jml = a+b+c
Rerata = Jml/3
Output (Rerata)
c. Algoritma dengan flowchart

9. Penyajian Algoritma
 Algoritma untuk mencari luas lingkaran
a. Algoritma dengan struktur bahasa Indonesia
1. Beri nilai phi dengan 3.14
2. Masukkan jari-jari lingkaran
3. Kalikan phi dengan kuadrat dari jari-jarinya
4. Tulis hasilnya
b. Algoritma dengan pseudocode
phi = 3.14
Input (R)
L = phi * R^2
Output (L)
c. Algoritma dengan flowchart

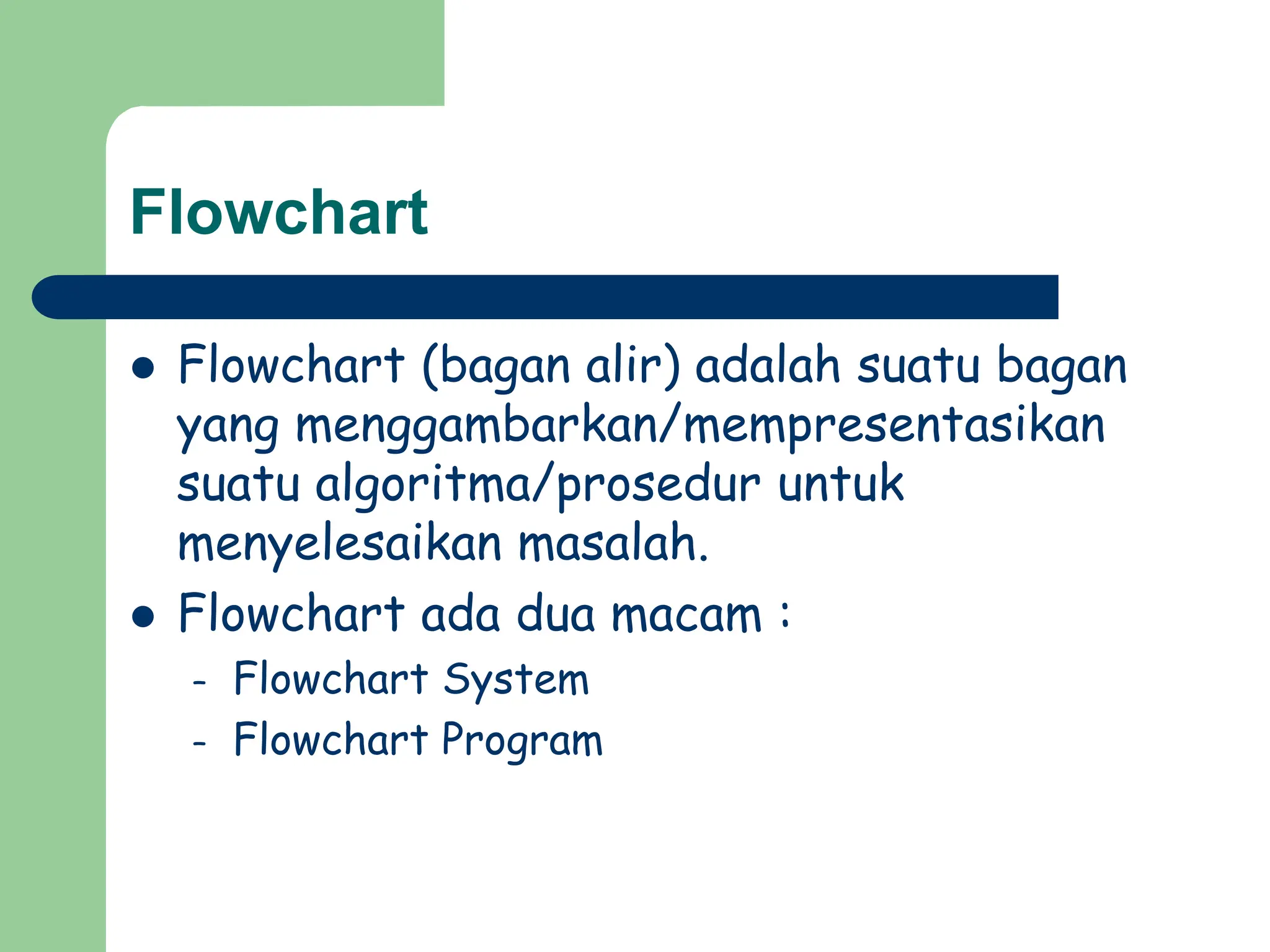

10. Flowchart
 Flowchart (bagan alir) adalah suatu bagan
yang menggambarkan/mempresentasikan
suatu algoritma/prosedur untuk
menyelesaikan masalah.
 Flowchart ada dua macam :
– Flowchart System
– Flowchart Program

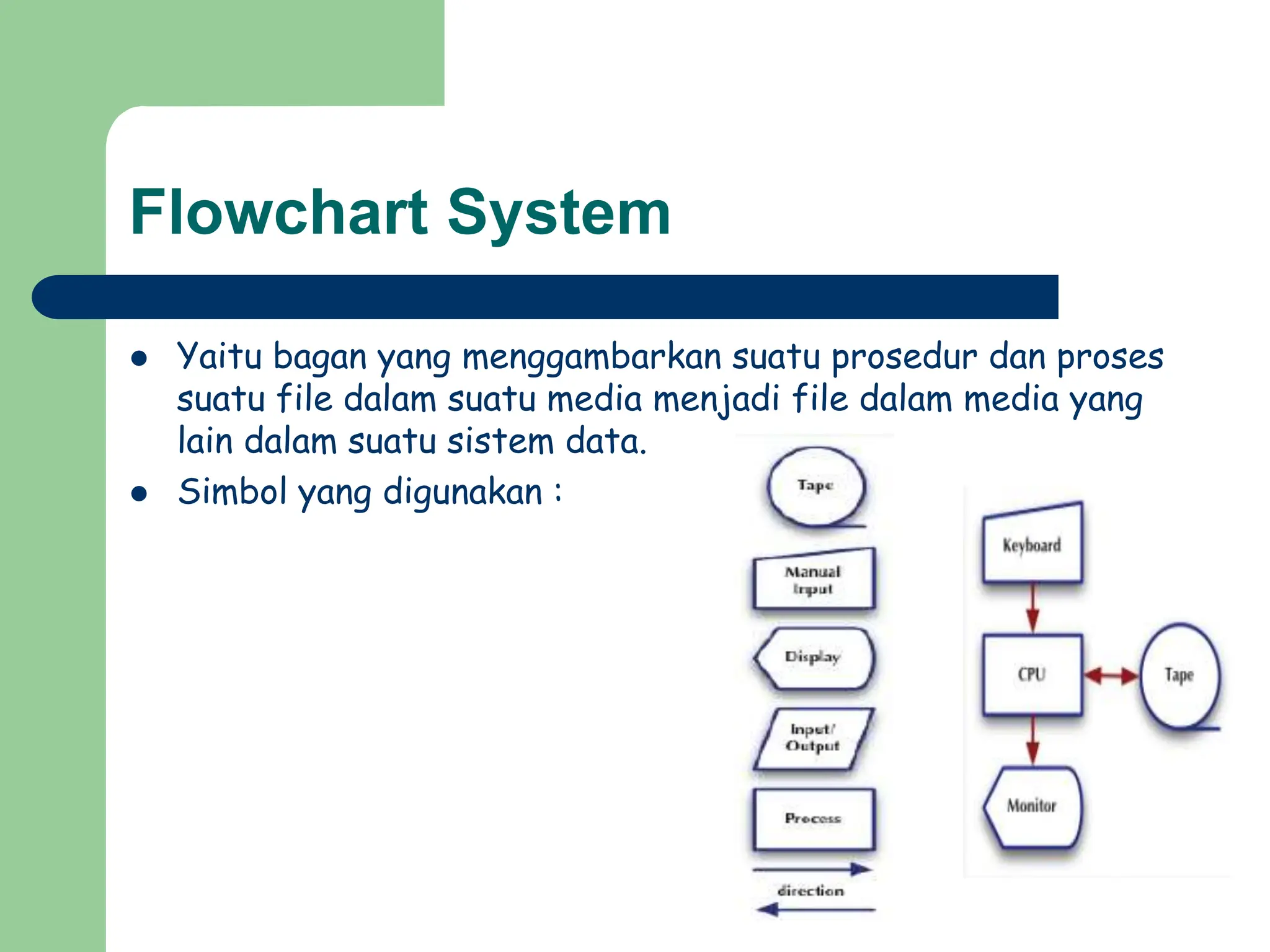

11. Flowchart System
 Yaitu bagan yang menggambarkan suatu prosedur dan proses
suatu file dalam suatu media menjadi file dalam media yang
lain dalam suatu sistem data.
 Simbol yang digunakan :

12. Flowchart Program
 Yaitu bagan yang menggambarkan urutan logika dari suatu
prosedur pemecahan masalah.
 Simbol yang digunakan :
: menunjukkan awal dan akhir dari program
: memberikan niai awal pada suatu variabel atau counter
: menunjukkan pengolahan aritmatika dan pemindahan data
: menunjukkan proses input atau output
: untuk mewakili operasi perbandingan logika
: proses yang ditulis sebagai sub program, yaitu prosedur/
fungsi
: penghubung pada halaman yang sama
: penghubung pada halaman yang berbeda
Terminal
decision
processing
Input/
output
preparation
Predefined
Process
connector
Off page
connector

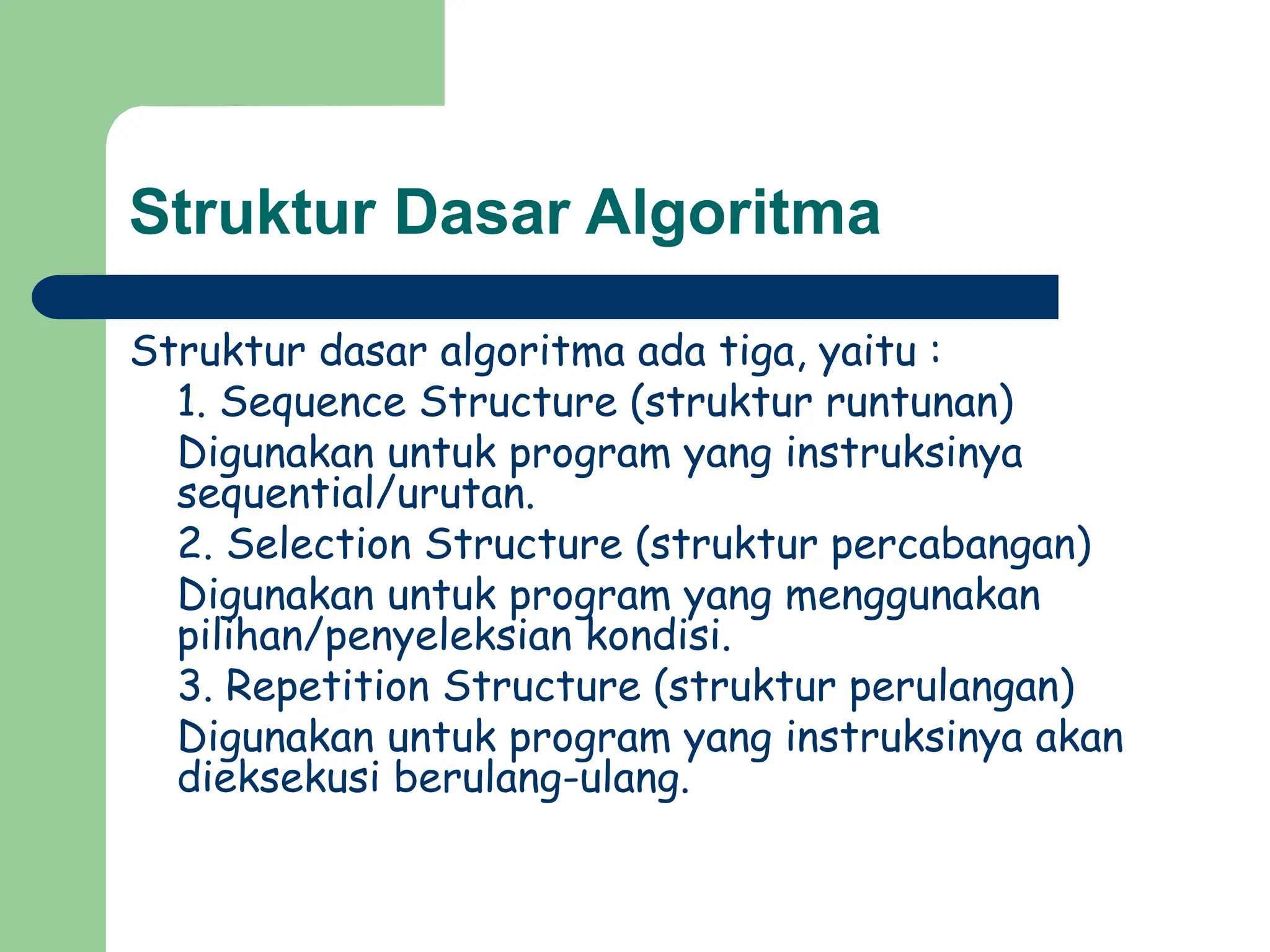

13. Struktur Dasar Algoritma
Struktur dasar algoritma ada tiga, yaitu :
1. Sequence Structure (struktur runtunan)
Digunakan untuk program yang instruksinya
sequential/urutan.
2. Selection Structure (struktur percabangan)
Digunakan untuk program yang menggunakan
pilihan/penyeleksian kondisi.
3. Repetition Structure (struktur perulangan)
Digunakan untuk program yang instruksinya akan
dieksekusi berulang-ulang.
