Πείραμα Φυσικής Β Λυκείου, προσομείωση στον Η/Υ, με το εκπαιδευτικό πρόγραμμα " Φυσική ΙΙ".

1. 180 – 1ος νόμος
του Kirchhoff
( Φυσική - ΙΙ )
Γουρζής Στάθης – Φυσικός
ΥΣΕΦΕ 2014 - 2015
Γενικού Λυκείου Νυδριού Λευκάδος

2. Σε αυτό το πείραμα,
θα κατασκευάσουμε ένα απλό ηλεκτρικό κύκλωμα,
με το εκπαιδευτικό πρόγραμμα « Φυσική ΙΙ » ,
για να δείξουμε γραφικά τον 1ο νόμο του Kirchoff …

3. Θα χρησιμοποιήσουμε το πρόγραμμα « Φυσική ΙΙ » …

4. … που διατίθεται σε Cd,
μαζί με υλικό και για άλλα κεφάλαια Φυσικής.

5. Ξεκινάμε το πρόγραμμα « Φυσική ΙΙ » …

6. … και από το μενού του προγράμματος …

7. … επιλέγουμε το κεφάλαιο « Ηλεκτρισμός και Μαγνητισμός » …

8. … και από το μενού του κεφαλαίου,
επιλέγουμε « Κυκλώματα συνεχούς ρεύματος ».

9. Στο πλαίσιο που παρουσιάζεται …

10. … θα κατασκευάσουμε το ηλεκτρικό κύκλωμα, που έχει το βιβλίο, για να δείξει με εικόνα,
τον 1ο νόμο του Kirchoff …

11. Ξεκινάμε να σχεδιάζουμε το κύκλωμα, κάνοντας κλικ στα σχήματα,
στο κάτω μέρος του πλαισίου, τοποθετώντας πρώτα την πηγή και τις δύο αντιστάσεις, …
Πηγή - Τάση V
Αντίσταση R1
Αντίσταση R2

12. … και μετά τα αμπερόμετρα, για να μετρήσουμε την ένταση του ρεύματος .
Ι1
Ιεισ
Ιεξ
V
R2
R1

13. Ενώνουμε με κλικ του ποντικιού, τους κόμβους του κυκλώματος …
Ι1
Ιεισ
Ιεξ
R1
R2
V

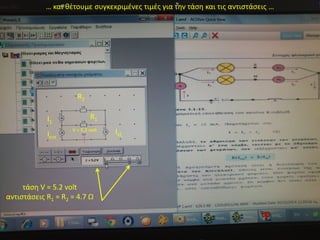

14. … και θέτουμε συγκεκριμένες τιμές για την τάση και τις αντιστάσεις …
τάση V = 5.2 volt
αντιστάσεις R1 = R2 = 4.7 Ω
V = 5.2 volt
Ι1
Ιεξ
Ιεισ
R1
R2

15. … επειδή μετά τον υπολογισμό τους από το πρόγραμμα , …
τάση V = 5.2 volt
αντιστάσεις R1 = R2 = 4.7 Ω
Ρεύματα Ιεισ= Ιεξ = 2.22 Α
Ι1 = 1.11 Α
R1 = 4.7 Ω
R2 = 4.7 Ω
Ι1 = 1.11 Α
Ιεισ = 2.22 Α
Ιεξ= 2.22 Α
V = 5.2 volt

16. … θα τις υπολογίσουμε και με πραγματικό κύκλωμα.
Ιεισ= 0,22 Α
Ιεξ= 0,22 Α
Ι1= 0,11 Α
V = 5.2 volt
R1 = 47 Ω
R2= 47 Ω

17. … τέλος πειράματος.
