Παρουσίαση για διδασκαλία στην τάξη, της γραφικής παράστασης του νόμου του Hook, με τo MultilogPro, για την Φυσική της Α΄Λυκείου. Παρασκευή 19-01-2024 Γενικό Λύκειο Νυδριού Λευκάδος Γουρζής Στάθης - Φυσικός ΥΣΕΦΕ 2023 - 2024

1. Γουρζής Στάθης – Φυσικός
ΓΕ Λύκειο Νυδριού Λευκάδος
ΥΣΕΦΕ Εργαστηρίου Φυσικών Επιστημών 2023 - 2024
327 – Νόμος του Hook με το MultilogPro

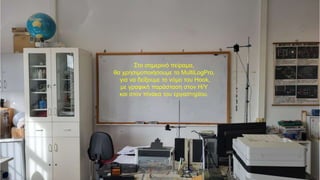

2. Στο σημερινό πείραμα,
θα χρησιμοποιήσουμε το MultiLogPro,
για να δείξουμε το νόμο του Hook,
με γραφική παράσταση στον Η/Υ
και στον πίνακα του εργαστηρίου.

3. Θα χρησιμοποιήσουμε
βέβαια,
το MultiLogPro, …

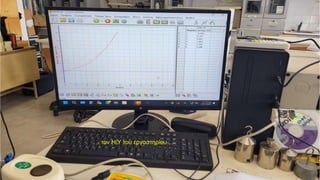

4. … τον Η/Υ του εργαστηρίου ...

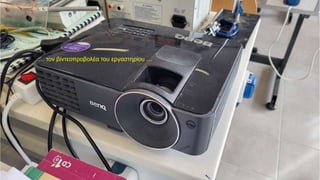

5. … τον βίντεοπροβολέα του εργαστηρίου …

6. ,,,, ένα ελατήριο …

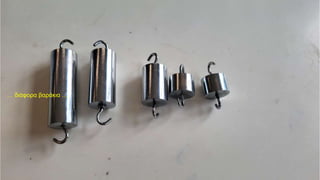

7. … διάφορα βαράκια …

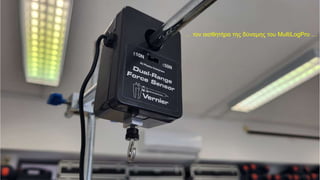

8. … τον αισθητήρα της δύναμης του MultiLogPro …

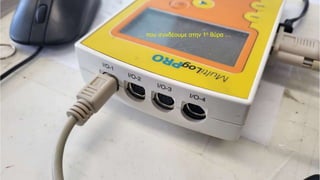

9. … που συνδέουμε στην 1η θύρα …

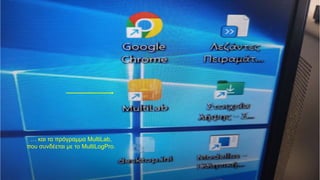

10. … και το πρόγραμμα MultiLab,
που συνδέεται με το MultiLogPro.

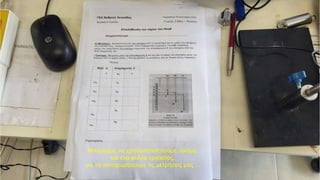

11. Μπορούμε να χρησιμοποιήσουμε, ακόμα,
και ένα φύλλο εργασίας,
για να καταχωρήσουμε τις μετρήσεις μας ...

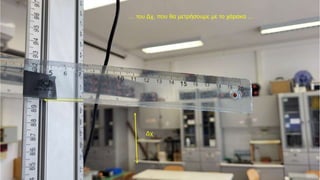

12. … του Δχ, που θα μετρήσουμε με το χάρακα …
Δχ

13. … από την άκρη του ελατηρίου ...

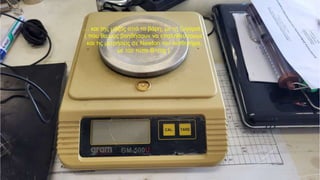

14. … και της μάζας από τα βάρη, με τη ζυγαριά,,
( που θα μας βοηθήσουν να επαληθεύσουμε
και τις μετρήσεις σε Newton του αισθητήρα,
με τον τύπο B=mg ).

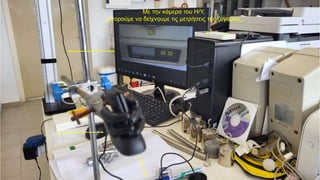

15. Με την κάμερα του Η/Υ,
μπορούμε να δείχνουμε τις μετρήσεις της ζυγαριάς.

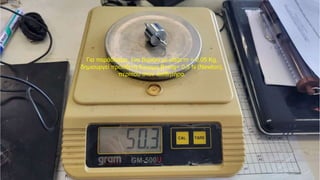

16. Για παράδειγμα, ένα βαράκι με μάζα m = 0,05 Kg,
δημιουργεί πρόσθετη δύναμη B=mg= 0,5 Ν (Newton),
περίπου στον αισθητήρα.

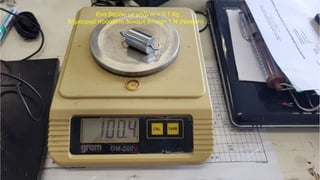

17. Ενα βαράκι με μάζα m = 0,1 Kg ,
δημιουργεί πρόσθετη δύναμη B=mg= 1 Ν (Newton) …

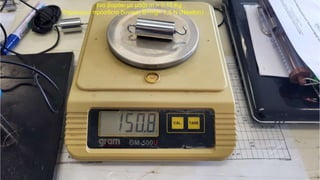

18. … ένα βαράκι με μάζα m = 0,15 Kg ,
δημιουργεί πρόσθετη δύναμη B=mg= 1,5 Ν (Newton) …

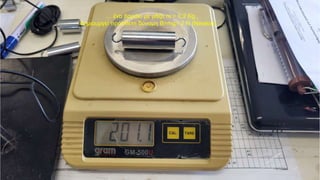

19. … ένα βαράκι με μάζα m = 0,2 Kg ,
δημιουργεί πρόσθετη δύναμη B=mg= 2 Ν (Newton) …

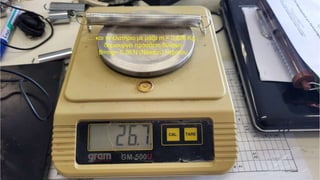

20. … και το ελατήριο με μάζα m = 0,026 Kg ,
δημιουργεί πρόσθετη δύναμη
B=mg= 0,26 Ν (Newton) περίπου.

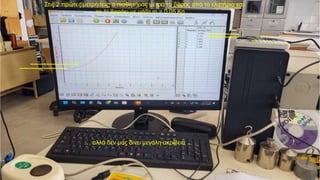

21. Στις 2 πρώτες μετρήσεις, ο αισθητήρας μετρά το βάρος από το ελατήριο και
το 1ο βαράκι με μάζα m = 0,05 Kg …
… αλλά δεν μας δίνει μεγάλη ακρίβεια …

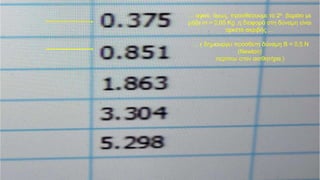

22. … αφού, όμως, προσθέσουμε το 2ο βαράκι με
μάζα m = 0,05 Kg ,η διαφορά στη δύναμη είναι
αρκετά ακριβής …
… ( δημιουργεί πρόσθετη δύναμη B = 0,5 Ν
(Newton)
περίπου στον αισθητήρα.)

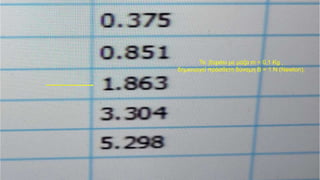

23. Το βαράκι με μάζα m = 0,1 Kg ,
δημιουργεί πρόσθετη δύναμη B = 1 Ν (Newton).

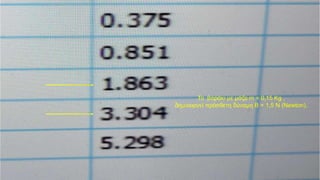

24. Το βαράκι με μάζα m = 0,15 Kg ,
δημιουργεί πρόσθετη δύναμη B = 1,5 Ν (Newton).

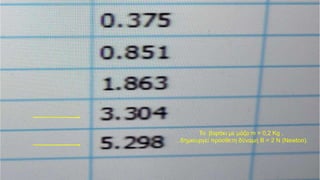

25. Το βαράκι με μάζα m = 0,2 Kg ,
…δημιουργεί πρόσθετη δύναμη B = 2 Ν (Newton).

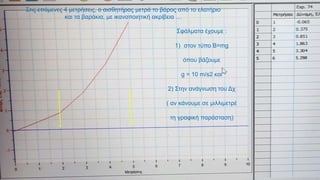

26. Στις επόμενες 4 μετρήσεις, ο αισθητήρας μετρά το βάρος από το ελατήριο
και τα βαράκια, με ικανοποιητική ακρίβεια …
Σφάλματα έχουμε :
1) στον τύπο B=mg
όπου βάζουμε
g = 10 m/s2 και
2) Στην ανάγνωση του Δχ
( αν κάνουμε σε μιλλιμετρέ
τη γραφική παράσταση)

27. … και έτσι το μέρος αυτό της γραφικής παράστασης
πλησιάζει πολύ αυτό του βιβλίου.

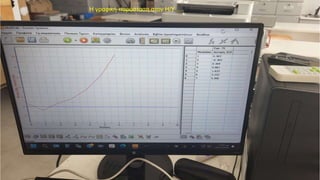

28. Η γραφική παράσταση στον Η/Υ ….

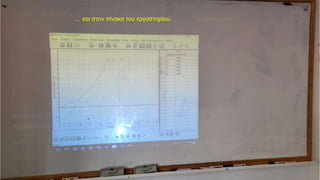

29. … και στον πίνακα του εργαστηρίου.

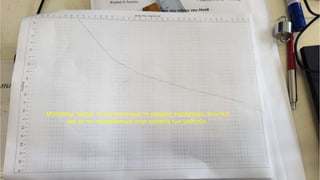

30. Μπορούμε ακόμα, να εκτυπώσουμε τη γραφική παράσταση στον Η/Υ
και να την προσθέσουμε στην εργασία των μαθητών.

31. … τέλος του πειράματος.
