- 1. Лабораторная работа №17 Расчеттечения газа в межлопаточном канале Цель работы: 1. Научиться строить двумерную геометрическую модель межлопаточного канала в препроцессоре ANSYS; 2. Провести регулярное разбиение полученной модели; 3. Провести газодинамический расчет течения газа в межлопаточном канале турбины авиационного ГТД в двумерной постановке.
- 2. Лабораторная работа №17 Постановказадачи ►В данной работе будет рассмотрено турбулентное течение в двумерном расширяющемся межлопаточном канале турбины авиационного газотурбинного двигателя. ► Эта задача относится к дисциплине «Теория лопаточных машин». Тип анализа – стационарный. Задача будет решаться за несколько приближений, что увеличит точность решения.

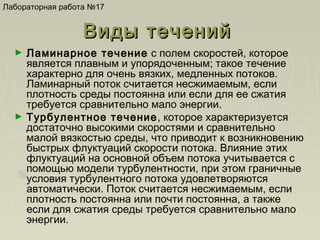

- 3. Лабораторная работа №17 Видытечений ► ► Ламинарное течение с полем скоростей, которое является плавным и упорядоченным; такое течение характерно для очень вязких, медленных потоков. Ламинарный поток считается несжимаемым, если плотность среды постоянна или если для ее сжатия требуется сравнительно мало энергии. Турбулентное течение, которое характеризуется достаточно высокими скоростями и сравнительно малой вязкостью среды, что приводит к возникновению быстрых флуктуаций скорости потока. Влияние этих флуктуаций на основной объем потока учитывается с помощью модели турбулентности, при этом граничные условия турбулентного потока удовлетворяются автоматически. Поток считается несжимаемым, если плотность постоянна или почти постоянна, а также если для сжатия среды требуется сравнительно мало энергии.
- 4. Лабораторная работа №17 Описаниеэлемента FLUID 141 Элемент FLUID 141 можно использовать для моделирования стационарных или нестационарных тепловых систем, которые включают в себя как жидкие, так и твердые области. В жидкой области решаются уравнения сохранения для потока вязкой жидкости и энергии, тогда как в твердой области решается только уравнение энергии. Используйте этот элемент FLOTRAN CFD для расчета гидравлических параметров и распределения температур потока в двумерных задачах (в случае одномерной задачи используйте элемент FLUID116). Также элемент FLUID141 можно использовать в анализе взаимодействия жидкость - твердое тело. ► Для элементов FLOTRAN CFD скорости определяются в соответствии с законом сохранения импульса, давление определяется в соответствии с законом сохранения массы, температура определяется в соответствии с законом сохранения энергии. ►
- 5. Лабораторная работа №17 Краткоеописание входных параметров элемента FLUID 141 ► ► ► ► ► ► ► ► ► Имя элемента: FLUID141 Узлы: I. J. К. L Степени свободы: VX, VY, VZ, PRES, TEMP, ENKE, ENDS. Свойство материалов: Для твердого тела: КХХ, KYY, С, DENS. Жидкость: Плотность, вязкость, теплопроводность, теплоемкость (используйте команды FLDATA МРТЕМР и MPDATA).

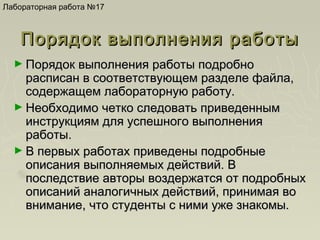

- 6. Лабораторная работа №17 Порядоквыполнения работы ► Порядок выполнения работы подробно расписан в соответствующем разделе файла, содержащем лабораторную работу. ► Необходимо четко следовать приведенным инструкциям для успешного выполнения работы. ► В первых работах приведены подробные описания выполняемых действий. В последствие авторы воздержатся от подробных описаний аналогичных действий, принимая во внимание, что студенты с ними уже знакомы.

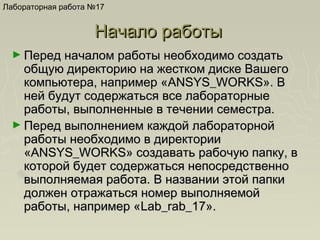

- 7. Лабораторная работа №17 Началоработы ► Перед началом работы необходимо создать общую директорию на жестком диске Вашего компьютера, например «ANSYS_WORKS». В ней будут содержаться все лабораторные работы, выполненные в течении семестра. ► Перед выполнением каждой лабораторной работы необходимо в директории «ANSYS_WORKS» создавать рабочую папку, в которой будет содержаться непосредственно выполняемая работа. В названии этой папки должен отражаться номер выполняемой работы, например «Lab_rab_17».
- 8. Лабораторная работа №17 Содержаниеотчета ► Отчет о проведенной лабораторной работе должен содержать: ► краткие теоретические сведения ► краткое описание основных шагов решения поставленной задачи ► анализ полученных результатов
- 9. Лабораторная работа №17 Контрольныевопросы ► ► ► ► ► Назовите основные характеристики конечного элемента FLUID141. Какие граничные условия для задач турбомашин вы знаете? Какие свойства рабочего тела необходимо задать для турбулентного стационарного течения? Какие еще течения вам известны? Для чего необходимо проводить большое количество приближений?
