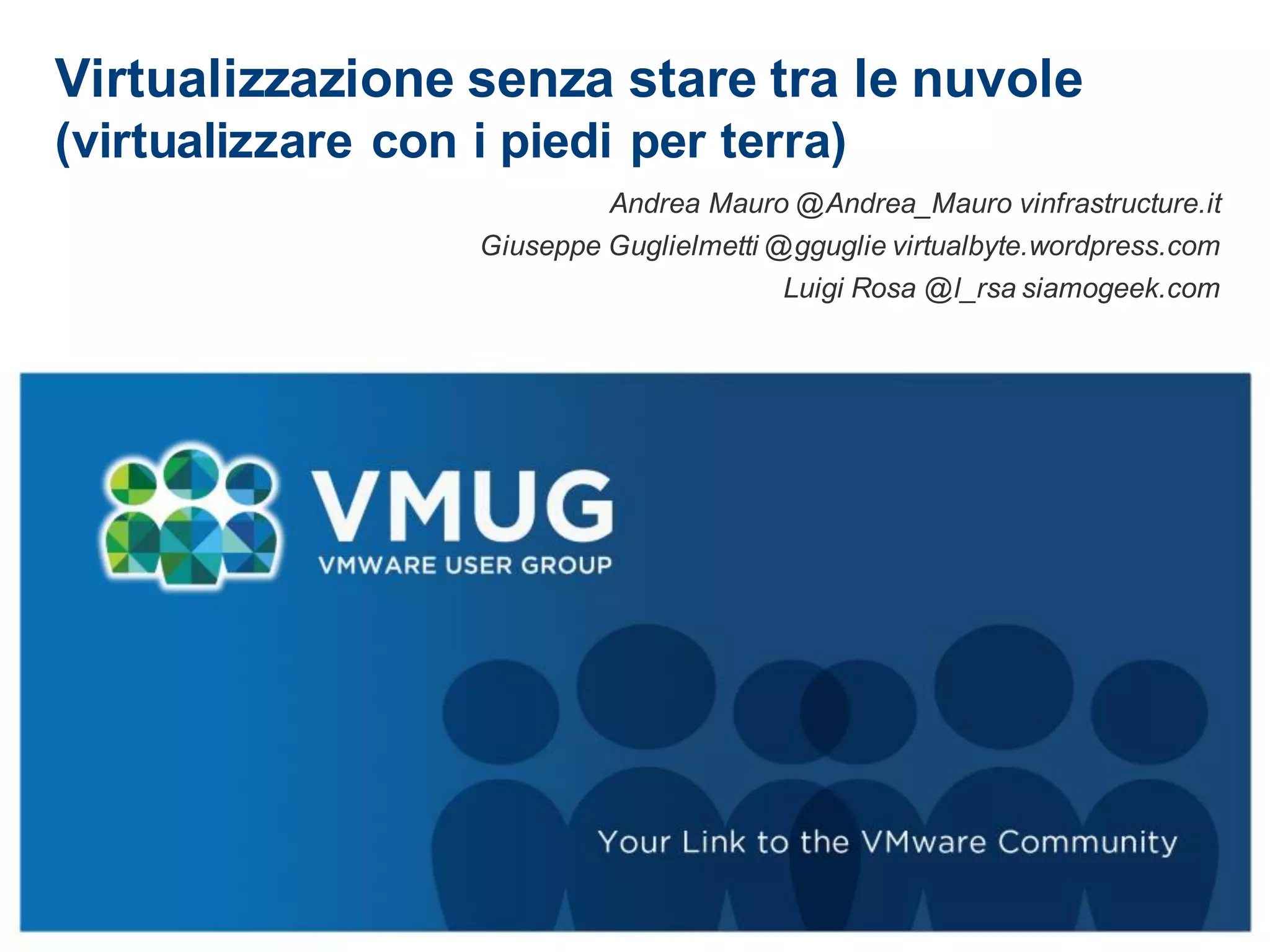

1. Virtualizzazione senza stare tra le nuvole
(virtualizzare con i piedi per terra)
Andrea Mauro @Andrea_Mauro vinfrastructure.it
Giuseppe Guglielmetti @gguglie virtualbyte.wordpress.com
Luigi Rosa @l_rsa siamogeek.com

2. 2

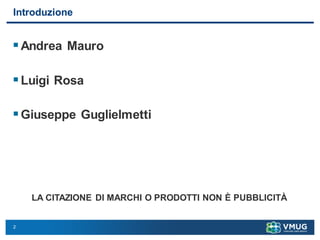

Introduzione
Andrea Mauro
Luigi Rosa
Giuseppe Guglielmetti
LA CITAZIONE DI MARCHI O PRODOTTI NON È PUBBLICITÀ

3. 3

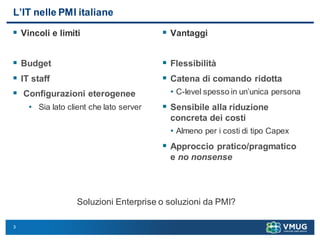

L’IT nelle PMI italiane
 Vincoli e limiti
 Budget
 IT staff
 Configurazioni eterogenee
• Sia lato client che lato server
 Vantaggi
 Flessibilità
 Catena di comando ridotta
• C-level spesso in un’unica persona
 Sensibile alla riduzione
concreta dei costi
• Almeno per i costi di tipo Capex
 Approccio pratico/pragmatico
e no nonsense
Soluzioni Enterprise o soluzioni da PMI?

4. 4

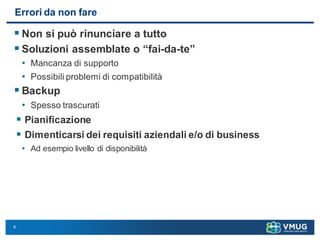

Errori da non fare
 Non si può rinunciare a tutto
 Soluzioni assemblate o “fai-da-te”
• Mancanza di supporto
• Possibili problemi di compatibilità
 Backup
• Spesso trascurati
 Pianificazione
 Dimenticarsi dei requisiti aziendali e/o di business
• Ad esempio livello di disponibilità

5. 5

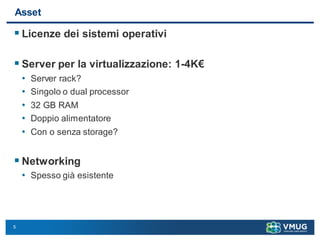

Asset
 Licenze dei sistemi operativi
 Server per la virtualizzazione: 1-4K€
• Server rack?
• Singolo o dual processor
• 32 GB RAM
• Doppio alimentatore
• Con o senza storage?
 Networking
• Spesso già esistente

6. 6

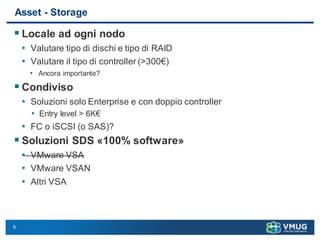

Asset - Storage
 Locale ad ogni nodo
• Valutare tipo di dischi e tipo di RAID
• Valutare il tipo di controller (>300€)
• Ancora importante?
 Condiviso
• Soluzioni solo Enterprise e con doppio controller
• Entry level > 6K€
• FC o iSCSI (o SAS)?
 Soluzioni SDS «100% software»
• VMware VSA
• VMware VSAN
• Altri VSA

7. 7

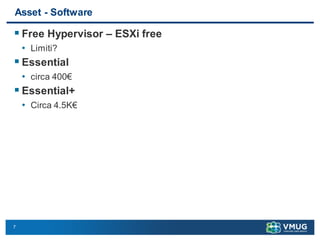

Asset - Software
 Free Hypervisor – ESXi free
• Limiti?
 Essential
• circa 400€
 Essential+
• Circa 4.5K€

8. 8

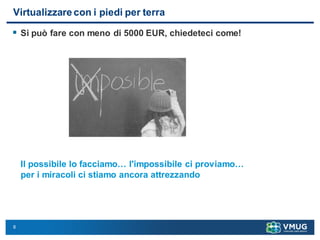

Virtualizzare con i piedi per terra
 Si può fare con meno di 5000 EUR, chiedeteci come!
Il possibile lo facciamo… l'impossibile ci proviamo…
per i miracoli ci stiamo ancora attrezzando

9. 9

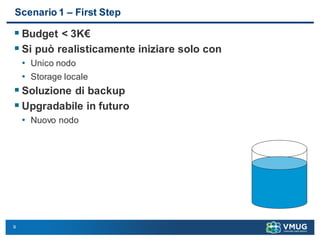

Scenario 1 – First Step
 Budget < 3K€
 Si può realisticamente iniziare solo con
• Unico nodo
• Storage locale
 Soluzione di backup
 Upgradabile in futuro
• Nuovo nodo

10. 10
Scenario 2 – Mid-HA
 Budget < 6K€
 Si può realizzare una soluzione con
• 2 nodi
• Storage locale
• Licenza Essential
 Soluzione di backup e soluzione di replica
• Spesso implementate dallo stesso prodotto
 Upgradabile in futuro
• Storage condiviso
 Perché non un VSA?
• Costo della versione Essential+

11. 11

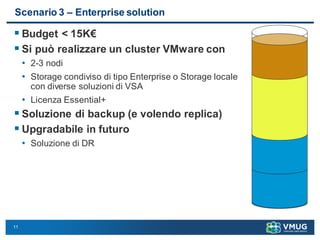

Scenario 3 – Enterprise solution
 Budget < 15K€
 Si può realizzare un cluster VMware con
• 2-3 nodi
• Storage condiviso di tipo Enterprise o Storage locale
con diverse soluzioni di VSA
• Licenza Essential+
 Soluzione di backup (e volendo replica)
 Upgradabile in futuro
• Soluzione di DR

12. 12

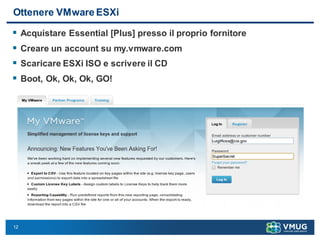

Ottenere VMware ESXi
 Acquistare Essential [Plus] presso il proprio fornitore
 Creare un account su my.vmware.com
 Scaricare ESXi ISO e scrivere il CD
 Boot, Ok, Ok, Ok, GO!

13. 13

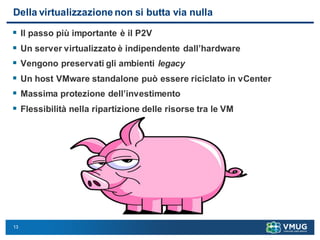

Della virtualizzazione non si butta via nulla
 Il passo più importante è il P2V
 Un server virtualizzato è indipendente dall’hardware
 Vengono preservati gli ambienti legacy
 Un host VMware standalone può essere riciclato in vCenter
 Massima protezione dell’investimento
 Flessibilità nella ripartizione delle risorse tra le VM

14. 14

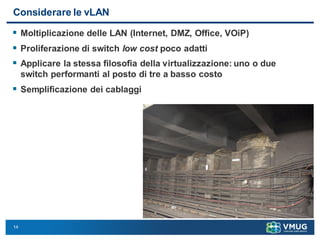

Considerare le vLAN
 Moltiplicazione delle LAN (Internet, DMZ, Office, VOiP)
 Proliferazione di switch low cost poco adatti
 Applicare la stessa filosofia della virtualizzazione: uno o due
switch performanti al posto di tre a basso costo
 Semplificazione dei cablaggi

15. 15

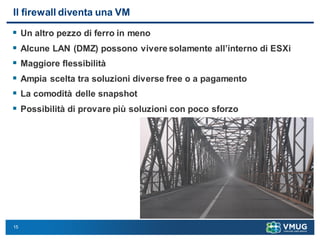

Il firewall diventa una VM
 Un altro pezzo di ferro in meno
 Alcune LAN (DMZ) possono vivere solamente all’interno di ESXi
 Maggiore flessibilità
 Ampia scelta tra soluzioni diverse free o a pagamento
 La comodità delle snapshot
 Possibilità di provare più soluzioni con poco sforzo

16. 16

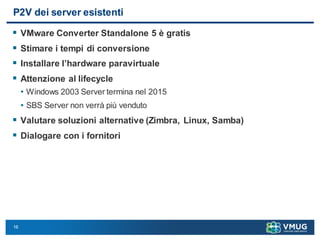

P2V dei server esistenti
 VMware Converter Standalone 5 è gratis
 Stimare i tempi di conversione
 Installare l’hardware paravirtuale
 Attenzione al lifecycle
• Windows 2003 Server termina nel 2015
• SBS Server non verrà più venduto
 Valutare soluzioni alternative (Zimbra, Linux, Samba)
 Dialogare con i fornitori

17. 17

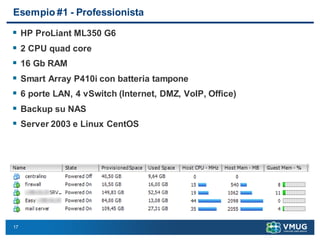

Esempio #1 - Professionista
 HP ProLiant ML350 G6
 2 CPU quad core
 16 Gb RAM
 Smart Array P410i con batteria tampone
 6 porte LAN, 4 vSwitch (Internet, DMZ, VoIP, Office)
 Backup su NAS
 Server 2003 e Linux CentOS

18. 18

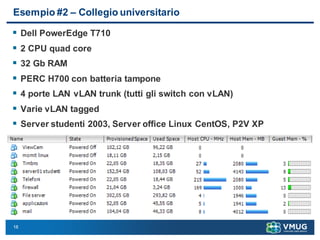

Esempio #2 – Collegio universitario
 Dell PowerEdge T710
 2 CPU quad core
 32 Gb RAM
 PERC H700 con batteria tampone
 4 porte LAN vLAN trunk (tutti gli switch con vLAN)
 Varie vLAN tagged
 Server studenti 2003, Server office Linux CentOS, P2V XP

19. 19

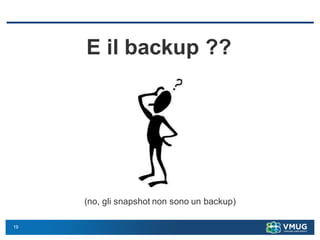

E il backup ??
(no, gli snapshot non sono un backup)

20. 20

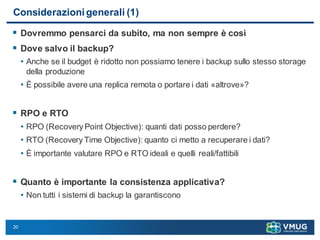

Considerazioni generali (1)
 Dovremmo pensarci da subito, ma non sempre è così
 Dove salvo il backup?
• Anche se il budget è ridotto non possiamo tenere i backup sullo stesso storage
della produzione
• È possibile avere una replica remota o portare i dati «altrove»?
 RPO e RTO
• RPO (Recovery Point Objective): quanti dati posso perdere?
• RTO (Recovery Time Objective): quanto ci metto a recuperare i dati?
• È importante valutare RPO e RTO ideali e quelli reali/fattibili
 Quanto è importante la consistenza applicativa?
• Non tutti i sistemi di backup la garantiscono

21. 21

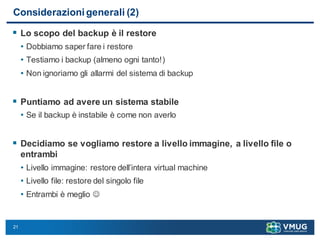

Considerazioni generali (2)
 Lo scopo del backup è il restore
• Dobbiamo saper fare i restore
• Testiamo i backup (almeno ogni tanto!)
• Non ignoriamo gli allarmi del sistema di backup
 Puntiamo ad avere un sistema stabile
• Se il backup è instabile è come non averlo
 Decidiamo se vogliamo restore a livello immagine, a livello file o
entrambi
• Livello immagine: restore dell’intera virtual machine
• Livello file: restore del singolo file
• Entrambi è meglio 

22. 22

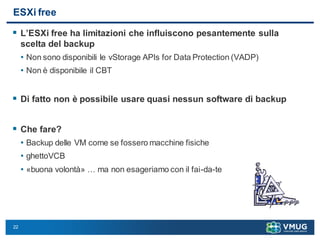

ESXi free
 L’ESXi free ha limitazioni che influiscono pesantemente sulla
scelta del backup
• Non sono disponibili le vStorage APIs for Data Protection (VADP)
• Non è disponibile il CBT
 Di fatto non è possibile usare quasi nessun software di backup
 Che fare?
• Backup delle VM come se fossero macchine fisiche
• ghettoVCB
• «buona volontà» … ma non esageriamo con il fai-da-te

23. 23

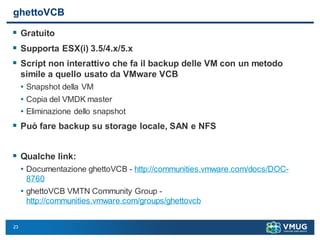

ghettoVCB
 Gratuito
 Supporta ESX(i) 3.5/4.x/5.x
 Script non interattivo che fa il backup delle VM con un metodo
simile a quello usato da VMware VCB
• Snapshot della VM
• Copia del VMDK master
• Eliminazione dello snapshot
 Può fare backup su storage locale, SAN e NFS
 Qualche link:
• Documentazione ghettoVCB - http://communities.vmware.com/docs/DOC-
8760
• ghettoVCB VMTN Community Group -
http://communities.vmware.com/groups/ghettovcb

24. 24

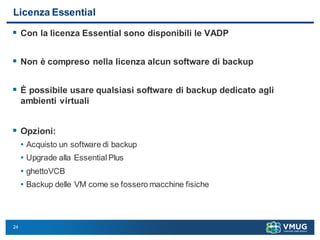

Licenza Essential
 Con la licenza Essential sono disponibili le VADP
 Non è compreso nella licenza alcun software di backup
 È possibile usare qualsiasi software di backup dedicato agli
ambienti virtuali
 Opzioni:
• Acquisto un software di backup
• Upgrade alla Essential Plus
• ghettoVCB
• Backup delle VM come se fossero macchine fisiche

25. 25

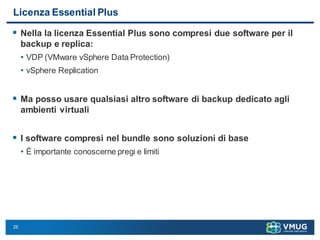

Licenza Essential Plus
 Nella la licenza Essential Plus sono compresi due software per il
backup e replica:
• VDP (VMware vSphere Data Protection)
• vSphere Replication
 Ma posso usare qualsiasi altro software di backup dedicato agli
ambienti virtuali
 I software compresi nel bundle sono soluzioni di base
• È importante conoscerne pregi e limiti

26. 26

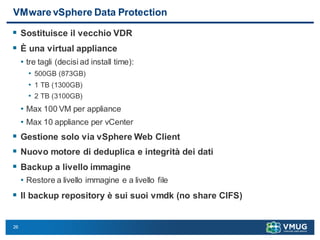

VMware vSphere Data Protection
 Sostituisce il vecchio VDR
 È una virtual appliance
• tre tagli (decisi ad install time):
• 500GB (873GB)
• 1 TB (1300GB)
• 2 TB (3100GB)
• Max 100 VM per appliance
• Max 10 appliance per vCenter
 Gestione solo via vSphere Web Client
 Nuovo motore di deduplica e integrità dei dati
 Backup a livello immagine
• Restore a livello immagine e a livello file
 Il backup repository è sui suoi vmdk (no share CIFS)

27. 27

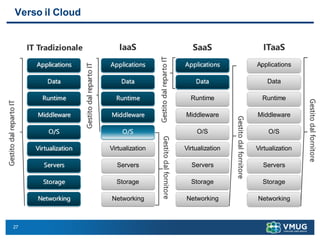

Verso il Cloud
IT Tradizionale
Storage
Servers
Networking
O/S
Middleware
Virtualization
Data
Applications
Runtime
IaaS
Storage
Servers
Networking
O/S
Middleware
Virtualization
Data
Applications
Runtime
Gestitodalfornitore
SaaS
Gestitodalfornitore
Storage
Servers
Networking
O/S
Middleware
Virtualization
Applications
Runtime
Data
ITaaS
Gestitodalfornitore
Storage
Servers
Networking
O/S
Middleware
Virtualization
Applications
Runtime
Data
GestitodalrepartoIT
GestitodalrepartoIT
GestitodalrepartoIT
