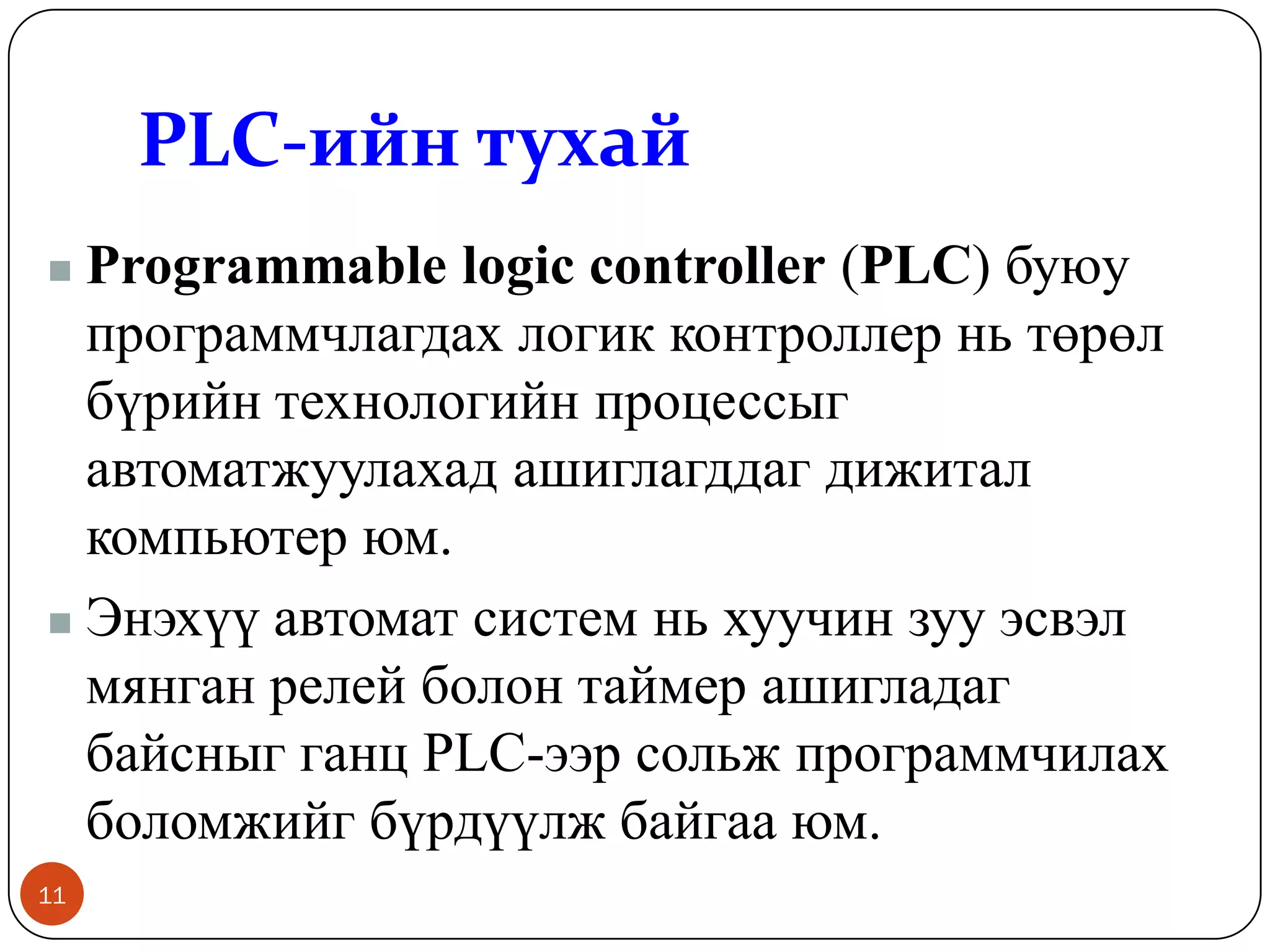

1. PLC-ийн тухай
Programmable logic controller (PLC) буюу
программчлагдах логик контроллер нь төрөл
бүрийн технологийн процессыг
автоматжуулахад ашиглагддаг дижитал
компьютер юм.
 Энэхүү автомат систем нь хуучин зуу эсвэл
мянган релей болон таймер ашигладаг
байсныг ганц PLC-ээр сольж программчилах
боломжийг бүрдүүлж байгаа юм.

11

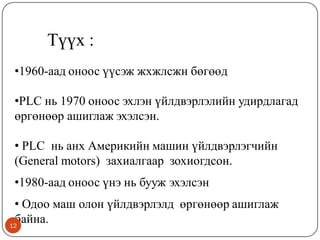

2. Түүх :
•1960-аад оноос үүсэж жхжлсжн бөгөөд
•PLC нь 1970 оноос эхлэн үйлдвэрлэлийн удирдлагад
өргөнөөр ашиглаж эхэлсэн.
• PLC нь анх Америкийн машин үйлдвэрлэгчийн
(General motors) захиалгаар зохиогдсон.
•1980-аад оноос үнэ нь бууж эхэлсэн
• Одоо маш олон үйлдвэрлэлд өргөнөөр ашиглаж
байна.
12

3. Уламжлалт төхөөрөмжүүд
Devices
 Релей Relays
 Контактор Contactors
 Мотор асаагуур Motor Starters
 Гар үйлдэлт унтраалга Manually operated switches
 Механик үйлдэлт унтраалга Mechanically operated
switches
 Цахилгаан үйлдэлт унтраалга Electrically operated
switches
13

4. Релей Relays
 Удирдлагын үндсэн элемент Original control
elements
 Одоо бол туслах элементээр ашиглаж байна.
Now used as auxiliary devices
 The PLC is not designed to switch high currents or voltages
CR1-1
CR1
14

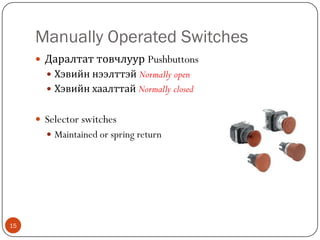

5. Manually Operated Switches
 Даралтат товчлуур Pushbuttons
 Хэвийн нээлттэй Normally open
 Хэвийн хаалттай Normally closed
 Selector switches
 Maintained or spring return
15

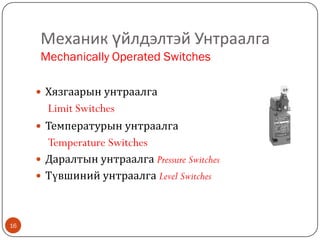

6. Механик үйлдэлтэй Унтраалга
Mechanically Operated Switches
 Хязгаарын унтраалга
Limit Switches
 Температурын унтраалга
Temperature Switches
 Даралтын унтраалга Pressure Switches
 Түвшиний унтраалга Level Switches
16

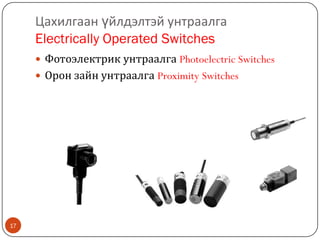

7. Цахилгаан үйлдэлтэй унтраалга
Electrically Operated Switches
 Фотоэлектрик унтраалга Photoelectric Switches
 Орон зайн унтраалга Proximity Switches
17

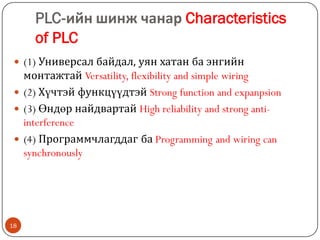

8. PLC-ийн шинж чанар Characteristics
of PLC
 (1) Универсал байдал, уян хатан ба энгийн
монтажтай Versatility, flexibility and simple wiring
 (2) Хүчтэй функцүүдтэй Strong function and expanpsion
 (3) Өндөр найдвартай High reliability and strong antiinterference
 (4) Программчлагддаг ба Programming and wiring can
synchronously
18

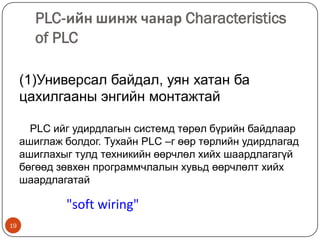

9. PLC-ийн шинж чанар Characteristics
of PLC
(1)Универсал байдал, уян хатан ба
цахилгааны энгийн монтажтай
PLC ийг удирдлагын системд төрөл бүрийн байдлаар
ашиглаж болдог. Тухайн PLC –г өөр төрлийн удирдлагад
ашиглахыг тулд техникийн өөрчлөл хийх шаардлагагүй
бөгөөд зөвхөн программчлалын хувьд өөрчлөлт хийх
шаардлагатай
"soft wiring"
19

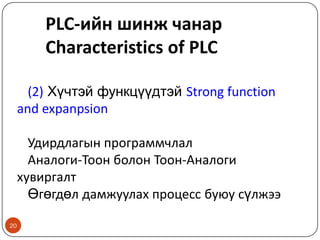

10. PLC-ийн шинж чанар
Characteristics of PLC
(2) Хүчтэй функцүүдтэй Strong function
and expanpsion
Удирдлагын программчлал
Аналоги-Тоон болон Тоон-Аналоги
хувиргалт
Өгөгдөл дамжуулах процесс буюу сүлжээ
20
