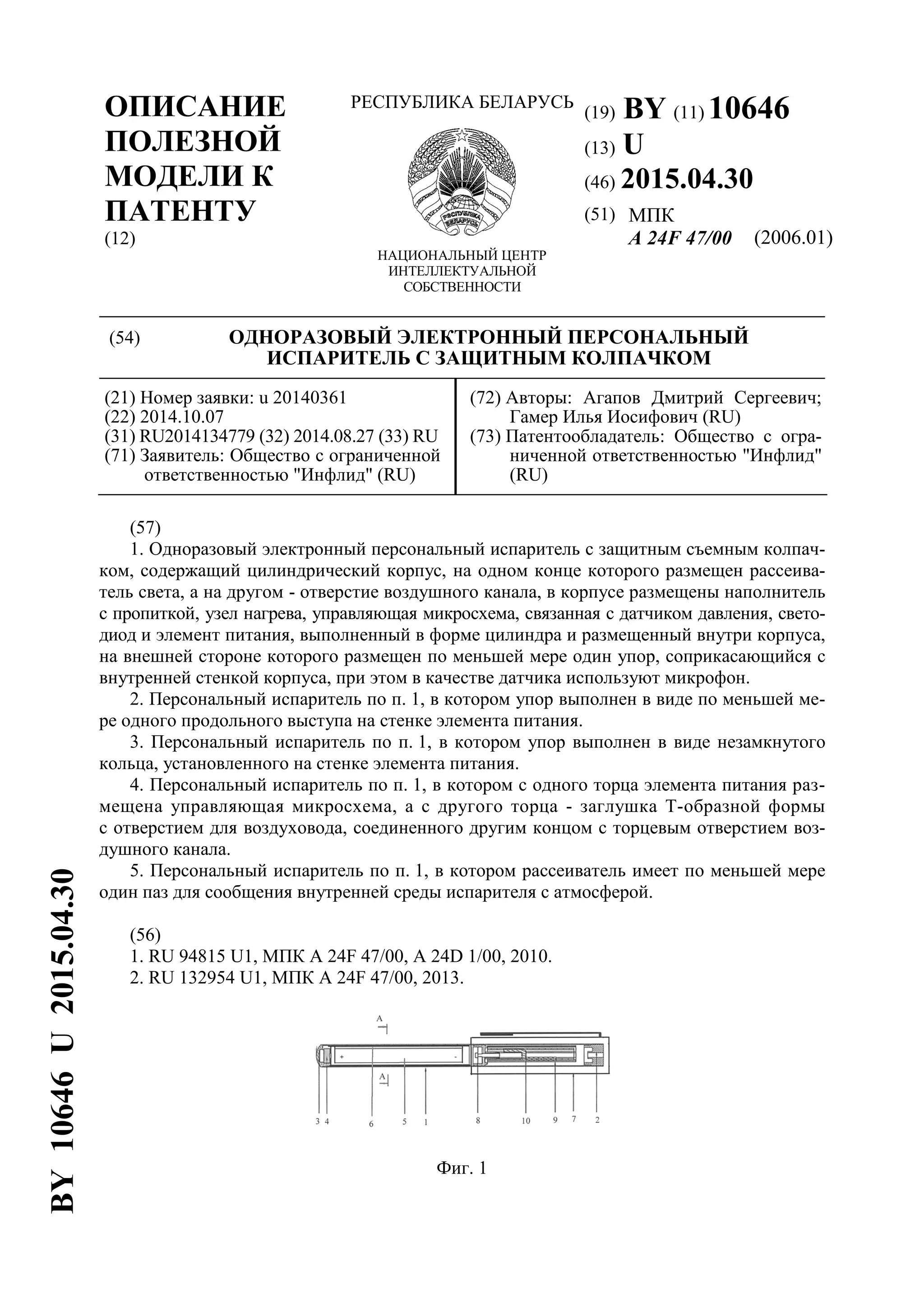

1. (19) BY (11) 10646
(13) U
(46) 2015.04.30
(51) МПК
ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
A 24F 47/00 (2006.01)
(54) ОДНОРАЗОВЫЙ ЭЛЕКТРОННЫЙ ПЕРСОНАЛЬНЫЙ
ИСПАРИТЕЛЬ С ЗАЩИТНЫМ КОЛПАЧКОМ
(21) Номер заявки: u 20140361
(22) 2014.10.07
(31) RU2014134779 (32) 2014.08.27 (33) RU
(71) Заявитель: Общество с ограниченной
ответственностью "Инфлид" (RU)
(72) Авторы: Агапов Дмитрий Сергеевич;
Гамер Илья Иосифович (RU)
(73) Патентообладатель: Общество с огра-
ниченной ответственностью "Инфлид"
(RU)
(57)
1. Одноразовый электронный персональный испаритель с защитным съемным колпач-
ком, содержащий цилиндрический корпус, на одном конце которого размещен рассеива-
тель света, а на другом - отверстие воздушного канала, в корпусе размещены наполнитель
с пропиткой, узел нагрева, управляющая микросхема, связанная с датчиком давления, свето-
диод и элемент питания, выполненный в форме цилиндра и размещенный внутри корпуса,
на внешней стороне которого размещен по меньшей мере один упор, соприкасающийся с
внутренней стенкой корпуса, при этом в качестве датчика используют микрофон.
2. Персональный испаритель по п. 1, в котором упор выполнен в виде по меньшей ме-
ре одного продольного выступа на стенке элемента питания.
3. Персональный испаритель по п. 1, в котором упор выполнен в виде незамкнутого
кольца, установленного на стенке элемента питания.
4. Персональный испаритель по п. 1, в котором с одного торца элемента питания раз-
мещена управляющая микросхема, а с другого торца - заглушка Т-образной формы
с отверстием для воздуховода, соединенного другим концом с торцевым отверстием воз-
душного канала.
5. Персональный испаритель по п. 1, в котором рассеиватель имеет по меньшей мере
один паз для сообщения внутренней среды испарителя с атмосферой.
(56)
1. RU 94815 U1, МПК A 24F 47/00, A 24D 1/00, 2010.
2. RU 132954 U1, МПК A 24F 47/00, 2013.
Фиг. 1
BY10646U2015.04.30

2. BY 10646 U 2015.04.30
2
Полезная модель относится к области удовлетворения жизненных потребностей чело-
века, а именно к электронным персональным испарителям, которые могут быть использо-
ваны для образования пара и его вдыхания. Испаритель предназначен для удовлетворения
потребности человека в восприятии пищевых ароматов без употребления продуктов пита-
ния.
Известен электронный персональный испаритель, характеризующийся тем, что он содер-
жит оболочку с размещенными в ней и электрически соединенными между собой аккуму-
лятором, электронным микроконтроллером, снабженным светодиодом, и выключателем
устройства и разъемно соединенный с оболочкой распылитель с размещенными в нем
электротепловым элементом с нагревателем и картриджем, содержащим пропитанный
ароматизированным раствором материал, при этом нагреватель размещен в картридже
частично или с зазором относительно него, минимальным для обеспечения возможности
испарения ароматизированного раствора, причем форма картриджа обеспечивает пропуск
потока воздуха между его стенками и стенками распылителя, в торце которого выполнено
по крайней мере одно отверстие, а соединение между оболочкой и распылителем выполне-
но с использованием многофункционального соединительного элемента, обеспечивающе-
го пропуск потока воздуха и возможность электрического контакта между аккумулятором
и электротепловым элементом, а также возможность зарядки аккумулятора, полезная мо-
дель [1].
Недостаток данного устройства заключается в его конструктивной сложности, нали-
чии органов ручного управления, сложности формирования воздушных каналов и необхо-
димости создания зарядных устройств, специально предназначенных для подключения к
аккумуляторному блоку.
Известен электронный персональный испаритель, зарегистрированный в качестве
полезной модели [2] (прототип), содержащий одноразовый электронный персональный
испаритель с защитным колпачком, который содержит корпус трубчатой формы с бата-
рейным отсеком, в котором размещены источник питания, светодиод, закрытый рассеива-
тель света, управляющая микросхема, связанная с датчиком давления воздуха, а также
наполнитель с пропиткой, узел нагрева и датчик давления воздуха с источником питания.
Недостатками данного устройства являются низкие воздухо- и теплообменные харак-
теристики устройства.
Техническим результатом от использования предложенной полезной модели является
улучшение эргономических и технических свойств изделия путем повышения качества
систем воздухо- и теплообмена.
Указанный технический результат достигается тем, что одноразовый электронный
персональный испаритель с защитным съемным колпачком содержит цилиндрический
корпус, на одном конце которого размещен рассеиватель света, а на другом - отверстие
воздушного канала. В корпусе размещены наполнитель с пропиткой, узел нагрева, управ-
ляющая микросхема, связанная с датчиком давления, светодиод и элемент питания. Эле-
мент питания имеет цилиндрическую форму и располагается внутри корпуса. На внешней
стороне корпуса размещен упор, соприкасающийся с внутренней стенкой корпуса. В каче-
стве датчика давления используют микрофон. Упор может быть выполнен в виде по
меньшей мере одного продольного выступа на стенке элемента питания или в виде не-
замкнутого кольца, установленного на стенке элемента питания. Преимущественно управ-
ляющая микросхема размещается с одной стороны от элемента питания, а заглушка - с
другого торца. Заглушка выполняется Т-образной формы с отверстием для воздуховода,
который другим концом соединяется с торцевым отверстием воздушного канала. Рассеи-
ватель преимущественно имеет по меньшей мере один паз для сообщения внутренней
среды испарителя с атмосферой.
Указанные признаки являются существенными и взаимосвязаны с образованием ус-
тойчивой совокупности существенных признаков, достаточной для получения требуемого

3. BY 10646 U 2015.04.30
3
технического результата. Настоящая полезная модель иллюстрируется следующими фи-
гурами:
фиг. 1 - схематичное изображение персонального испарителя в разрезе;
фиг. 2 - то же, сечение А-А.
Электронный персональный испаритель состоит из корпуса в виде полого цилиндра 1
(туба, элемент трубчатой формы), выполненного из полимерного материала, в торце кор-
пуса 1 на заглушке выполнено отверстие 2 для поступления воздуха при осуществлении
вдоха со стороны мундштука, функцию которого выполняет картомайзер (парогенератор),
в торце корпуса установлен рассеиватель света 3 с пазами (не показаны), при вдыхании
включается светодиод 4, свет которого проходит через рассеиватель 3, сигнализирующий
о работоспособности устройства.
В корпусе расположен элемент питания 5, на котором расположен упор 6, который
может быть выполнен в виде по меньшей мере одного продольного выступа на стенке
элемента питания. Упор также может быть выполнен в форме незамкнутого кольца (на
фигурах не показан), установленного на стенке элемента питания. Наличие разрыва в
кольцевом упоре позволяет осуществлять беспрепятственную циркуляцию воздушных по-
токов. Корпус снабжен универсальным съемным колпачком 7 с зажимом, который может
надеваться с обеих сторон персонального испарителя. Воздуховод выполнен в виде труб-
ки, закреплен на заглушке 8 корпуса 1. В зоне расположения наполнителя 9 размещен фи-
тиль 10, обмотанный нитью накаливания, которая связана с элементом питания 5. В
корпусе со стороны рассеивателя размещен микрофон, выполняющий функцию датчика
давления с управляющей микросхемой. При разрядке батареи пользователь видит мигание
или отсутствие свечения светодиода, что является сигналом к тому, что срок эксплуатации
(использования) устройства окончен.
Фиг. 2
