Документ посвящен характеристикам компрессорных решеток и профилей лопаток в аэродинамике. Приведены схемы и зависимости между параметрами, такими как степень повышения давления и относительный расход воздуха. Также описаны основные геометрические характеристики проектируемых профилей и методы их расчета.

1. Лекция №10

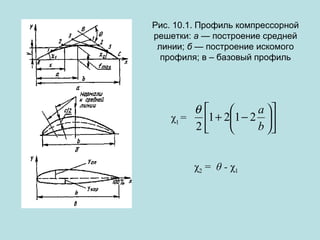

2. Рис. 10.1. Профиль компрессорной
решетки: а — построение средней
линии; б — построение искомого
профиля; в – базовый профиль
θ
a 

χ1 =
1 + 21 − 2 b 
2


χ2 = θ - χ1

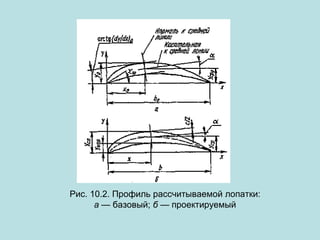

3. Рис. 10.2. Профиль рассчитываемой лопатки:
а — базовый; б — проектируемый

4. Рис. 10.3. Некоторые параметры проектируемого
профиля лопатки (а) и решетки (б) на среднем радиусе

5. Геометрические характеристики спроектированных профилей в
предварительных расчетах можно определить по упрощенным форму­
лам:
Где F — площадь профиля ; Jmin , Jmax — минимальный и максимальный
моменты инерции профиля; f — ордината средней линии профиля в
точке максимальной выгнутости (см. рис. 5.9,а); xц.т , уц.т — коорди­наты
центра
тяжести профиля.

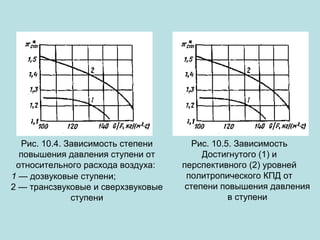

6. Рис. 10.4. Зависимость степени
повышения давления ступени от
относительного расхода воздуха:
1 — дозвуковые ступени;
2 — трансзвуковые и сверхзвуковые
ступени
Рис. 10.5. Зависимость
Достигнутого (1) и
перспективного (2) уровней
политропического КПД от
степени повышения давления
в ступени

7. Рис. 10.4. Зависимость степени
повышения давления ступени от
относительного расхода воздуха:
1 — дозвуковые ступени;
2 — трансзвуковые и сверхзвуковые
ступени
Рис. 10.5. Зависимость
Достигнутого (1) и
перспективного (2) уровней
политропического КПД от
степени повышения давления
в ступени
