[1A5]효율적인안드로이드앱개발

2. 신동길 수석 / 모바일 클라이언트 개발랩
Naver
간결하고 효율적인
안드로이드 앱 구조와 개발

3. 1.Introduction 2. Architecture
-Application Object
-Life Cycle Redirection 3. Language Tools
-Reflection
-Generics
-Annotation
CONTENTS
3. GUI
-Layout and Automation
-Adapter & AdapterView
-XML Layout & Component Design 4. Data Transfer
-Intent/Bundle
-Scheme & Uri 5. Data Core
-DB and Cursor
-XML/JSON API to Data Object

4. 1.Introduction

5. 1.0 Android App에 대한 의문
Java가 UI 코드에 적합한 언어인가?
Android API로 프로그램 했을 때 코드가 간결하고 효율적인가?
Activity 효율적으로 프로그래밍 할 수 있는 구조인가?
Xml 기반의 UI 가 좋은 구조화 효율을 가져다 주나?
안드로이드가 서버 API기반의 데이터를 쉽게 처리할 수 있는 구조인가?
SQLite를 많이 사용하는데 효율적인 코드가 나오나?
맨날 바뀌는 서비스 코드에서 효율적인 것은 어떤 걸까?

6. Q&A
Client Application의 구성
1.
DataCore
GUI
Data Transfer
1.1 Application Code구성
70%
Layout Xml
Java Code
25%
UI Data
API Access
DB Table
5%
Intent(Bundle) Data
Uri Data
SharedData
Architecture

7. Activity

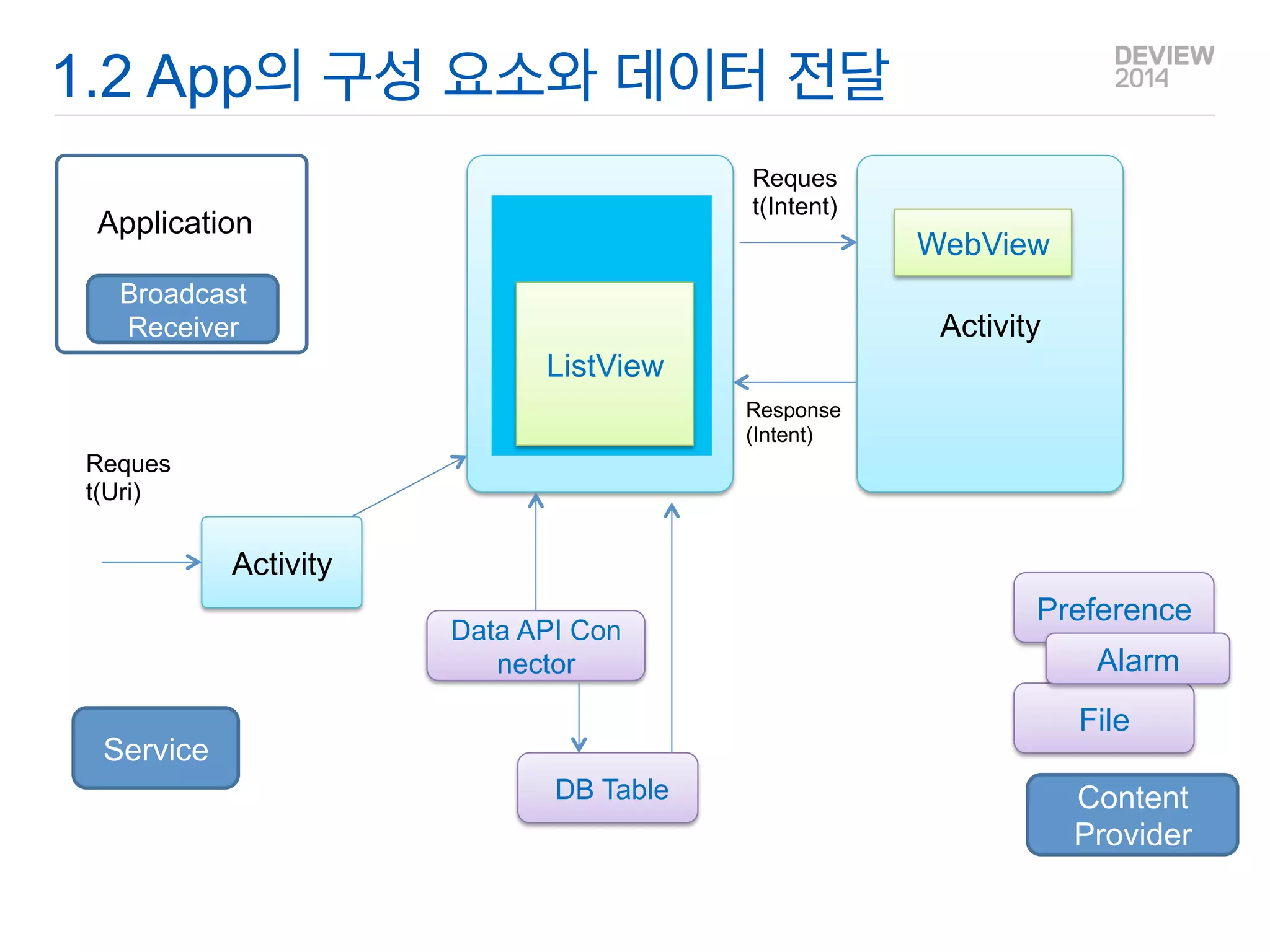

1.2 App의 구성 요소와 데이터 전달
Broadcast Receiver
Service
Content
Provider
Application
DB Table
File
Preference
XML/JSON
Data API Connector
Alarm
ListView
WebView
Request(Intent)
Response
(Intent)
Activity
Request(Uri)
ProgramWebViewActivity
ProgramListActivity
UriSchemeActivity
Request(Intent)
Request(Intent)
Data Core

8. 1.3 DeView 앱

9. 2.Architecture & Practices
Application 객체와 활용 Life Cycle Redirect

10. Q&A

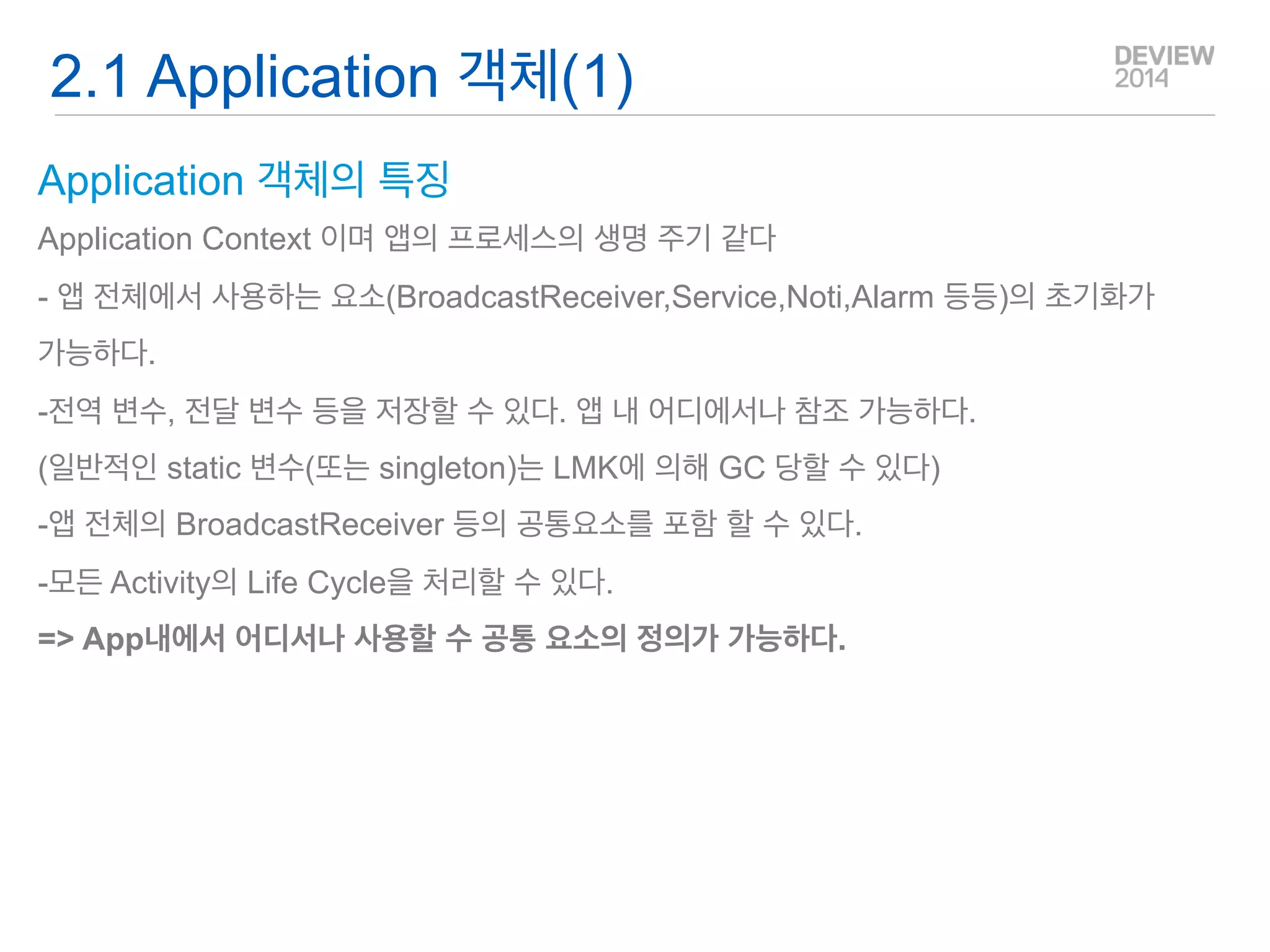

Application 객체의 특징
Application Context 이며 앱의 프로세스의 생명 주기 같다
- 앱 전체에서 사용하는 요소(BroadcastReceiver,Service,Noti,Alarm 등등)의 초기화가 가능하다.
-전역 변수, 전달 변수 등을 저장할 수 있다. 앱 내 어디에서나 참조 가능하다.
(일반적인 static 변수(또는 singleton)는 LMK에 의해 GC 당할 수 있다)
-앱 전체의 BroadcastReceiver 등의 공통요소를 포함 할 수 있다.
-모든 Activity의 Life Cycle을 처리할 수 있다.
=> App내에서 어디서나 사용할 수 공통 요소의 정의가 가능하다.
2.1 Application 객체(1)

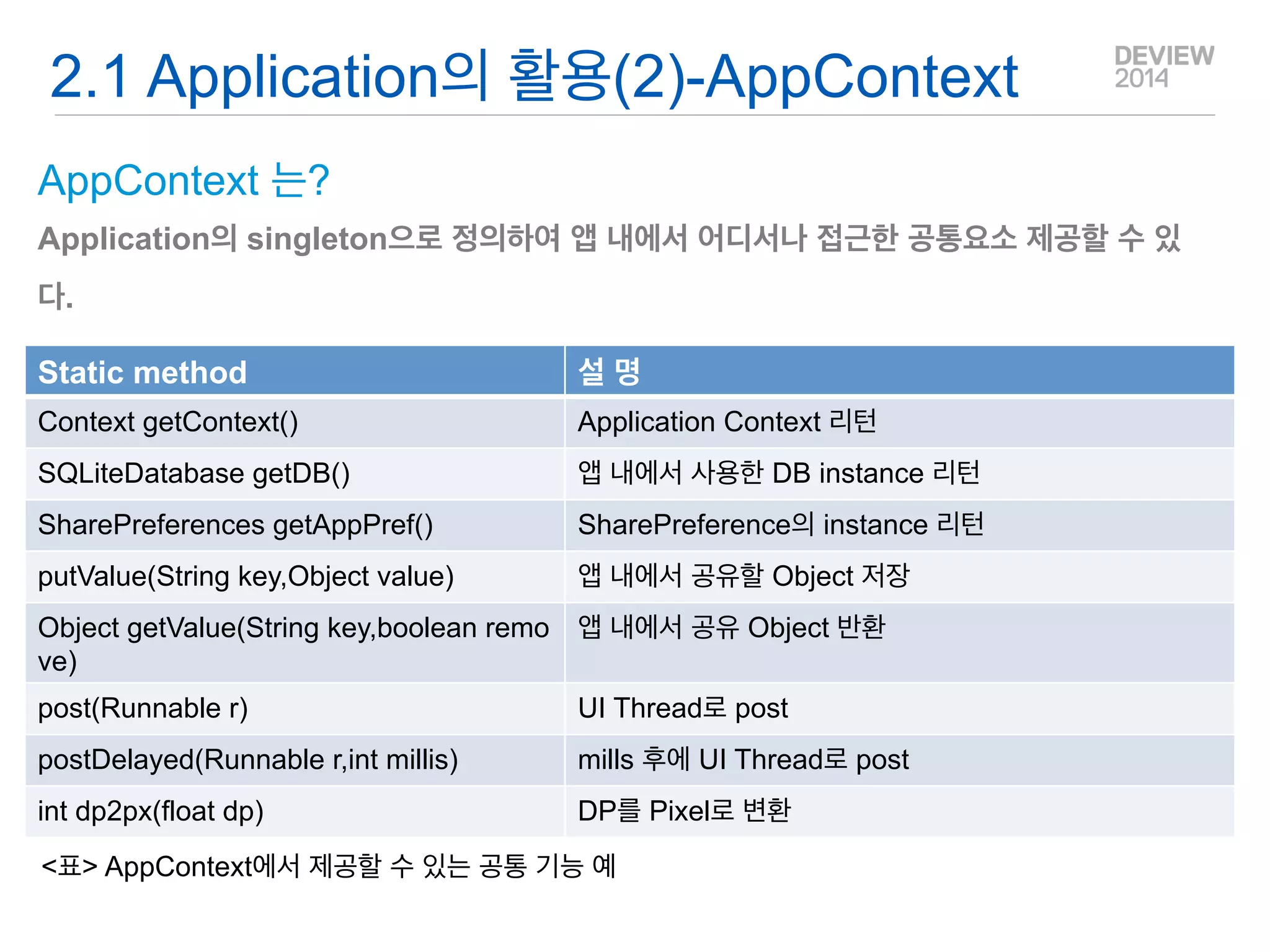

11. AppContext 는?
Application의 singleton으로 정의하여 앱 내에서 어디서나 접근한 공통요소 제공할 수 있음.
2.1 Application의 활용(2)-AppContext
Static method
설 명
Context getContext()
Application Context 리턴
SQLiteDatabase getDB()
앱 내에서 사용한 DB instance 리턴
SharePreferences getAppPref()
SharePreference의 instance 리턴
putValue(String key,Object value)
앱 내에서 공유할 Object 저장
Object getValue(String key,boolean remove)
앱 내에서 공유 Object 반환
post(Runnable r)
UI Thread로 post
postDelayed(Runnable r,int millis)
mills 후에 UI Thread로 post
int dp2px(float dp)
DP를 Pixel로 변환
<표> AppContext에서 제공할 수 있는 공통 기능 예

12. Q&A

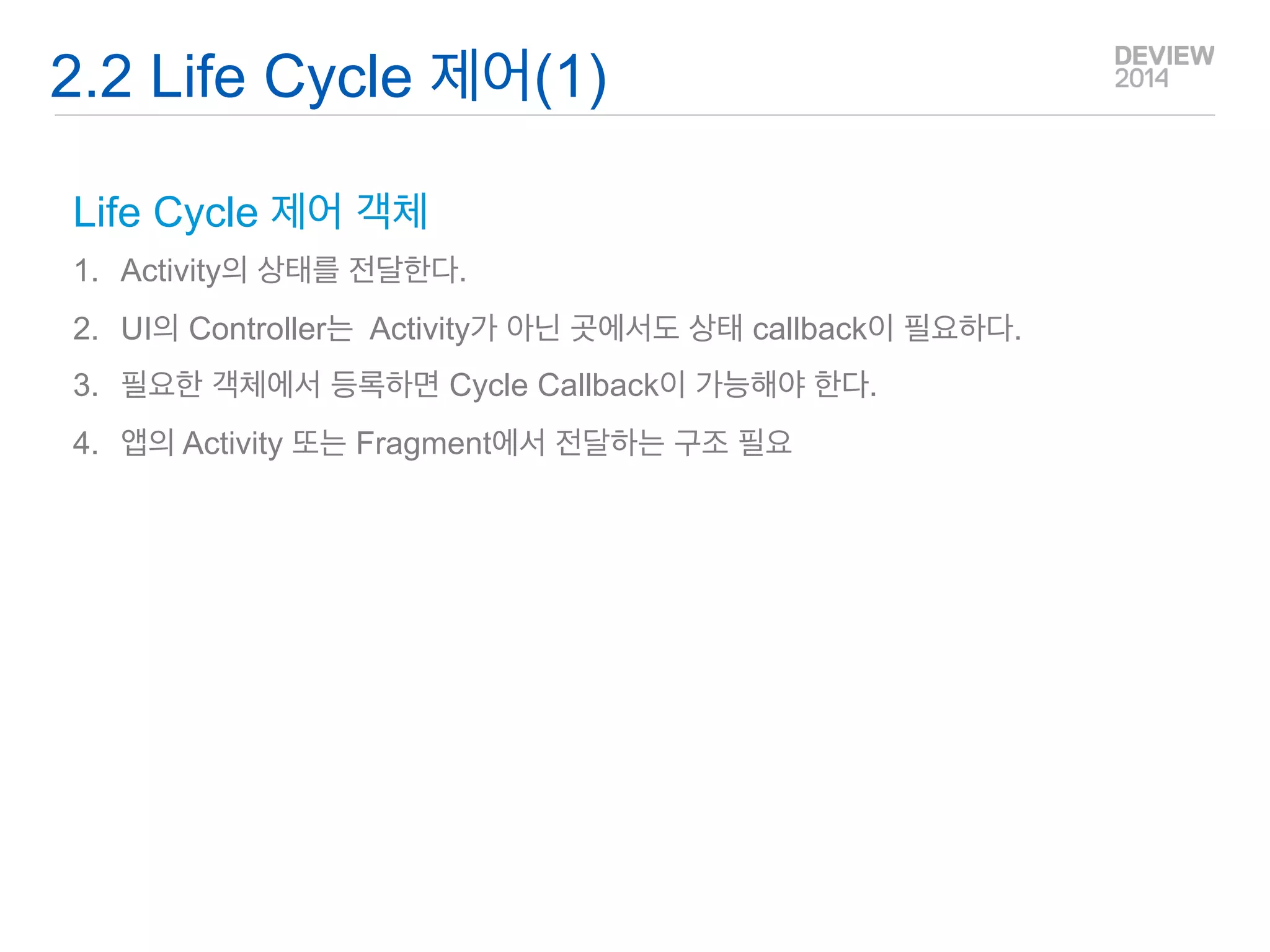

Life Cycle Rediect 객체? - Activity의 상태를 다른 객체에 전달하기 위해 공통 Activity에 정의된 객체.
-Activity에 Controller, View나 이를 받을 곳에 Controllable을 구현.
-Layout(FrameLayout, …)을 이용하면 XML에 포함할 수 있는 Controller를 만들 수 있음.
-UI 객체의 경우 getContext()로 Base Activity에 접근이 가능하므로 등록 해제가 쉬움
2.2 Life Cycle 제어(1)

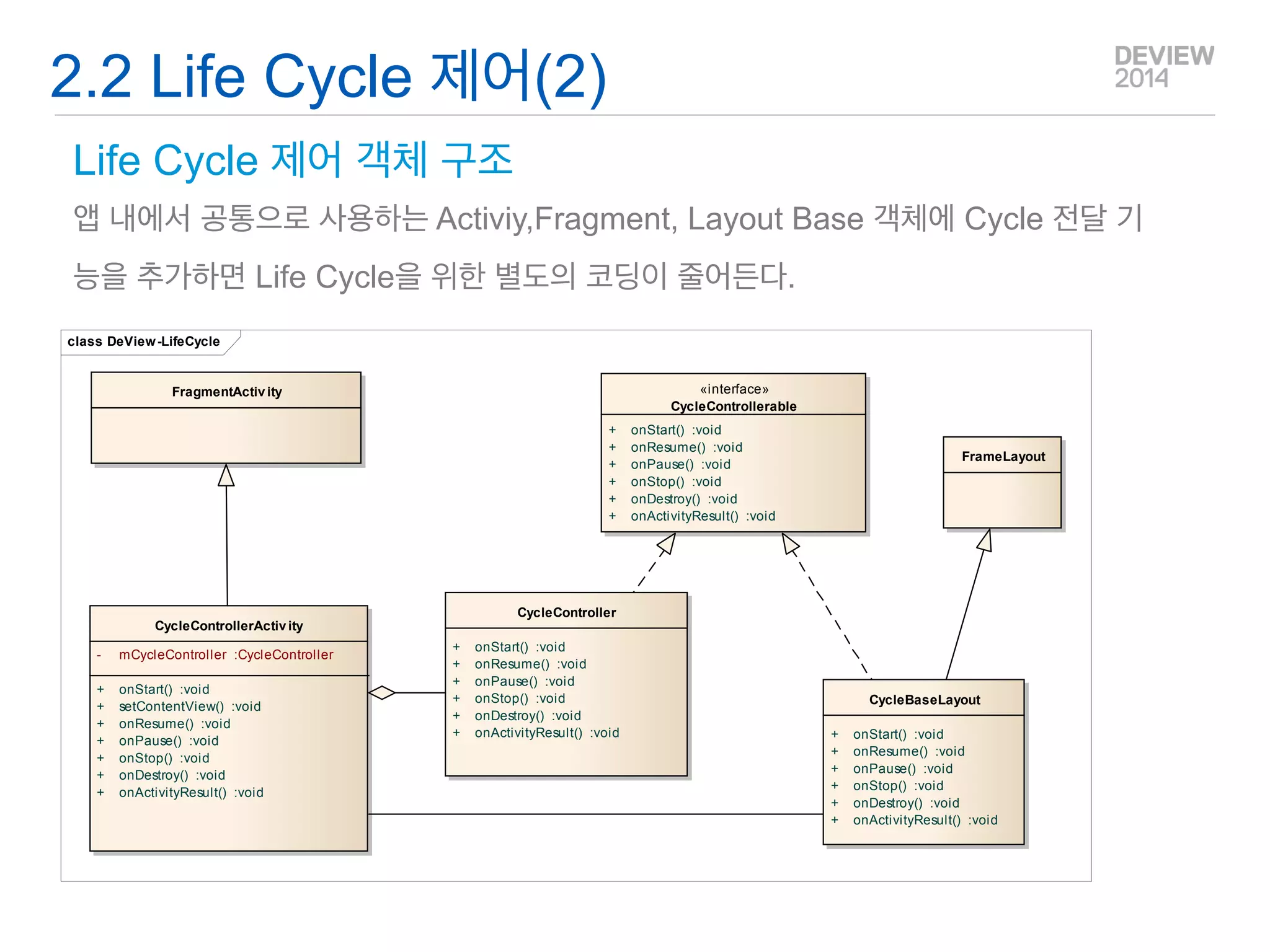

13. 2.2 Life Cycle 제어(2)
class DeView-LifeCycle
CycleController
+ onStart() :void
+ onResume() :void
+ onPause() :void
+ onStop() :void
+ onDestroy() :void
+ onActivityResult() :void
«interface»
CycleControllerable
+ onStart() :void
+ onResume() :void
+ onPause() :void
+ onStop() :void
+ onDestroy() :void
+ onActivityResult() :void
CycleControllerActiv ity
- mCycleController :CycleController
+ onStart() :void
+ setContentView() :void
+ onResume() :void
+ onPause() :void
+ onStop() :void
+ onDestroy() :void
+ onActivityResult() :void
FragmentActiv ity
FrameLayout
CycleBaseLayout
+ onStart() :void
+ onResume() :void
+ onPause() :void
+ onStop() :void
+ onDestroy() :void
+ onActivityResult() :void
Life Cycle 제어 객체 구조
앱 내에서 공통으로 사용하는 Activiy,Fragment, Layout Base 객체에 Cycle 전달
기능을 추가하면 Life Cycle을 위한 별도의 코딩이 줄어든다.

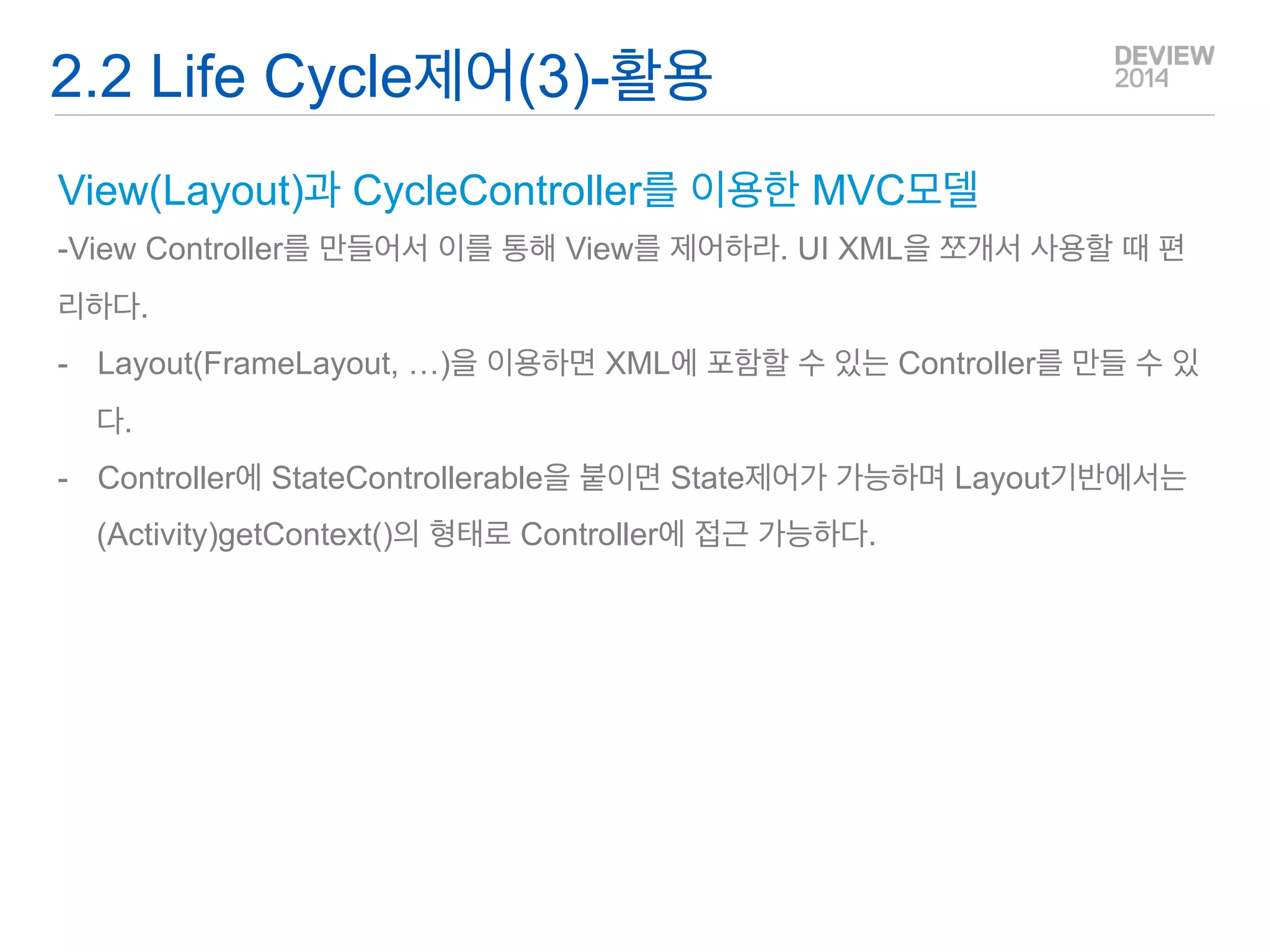

14. 2.2 Life Cycle제어(3)-활용

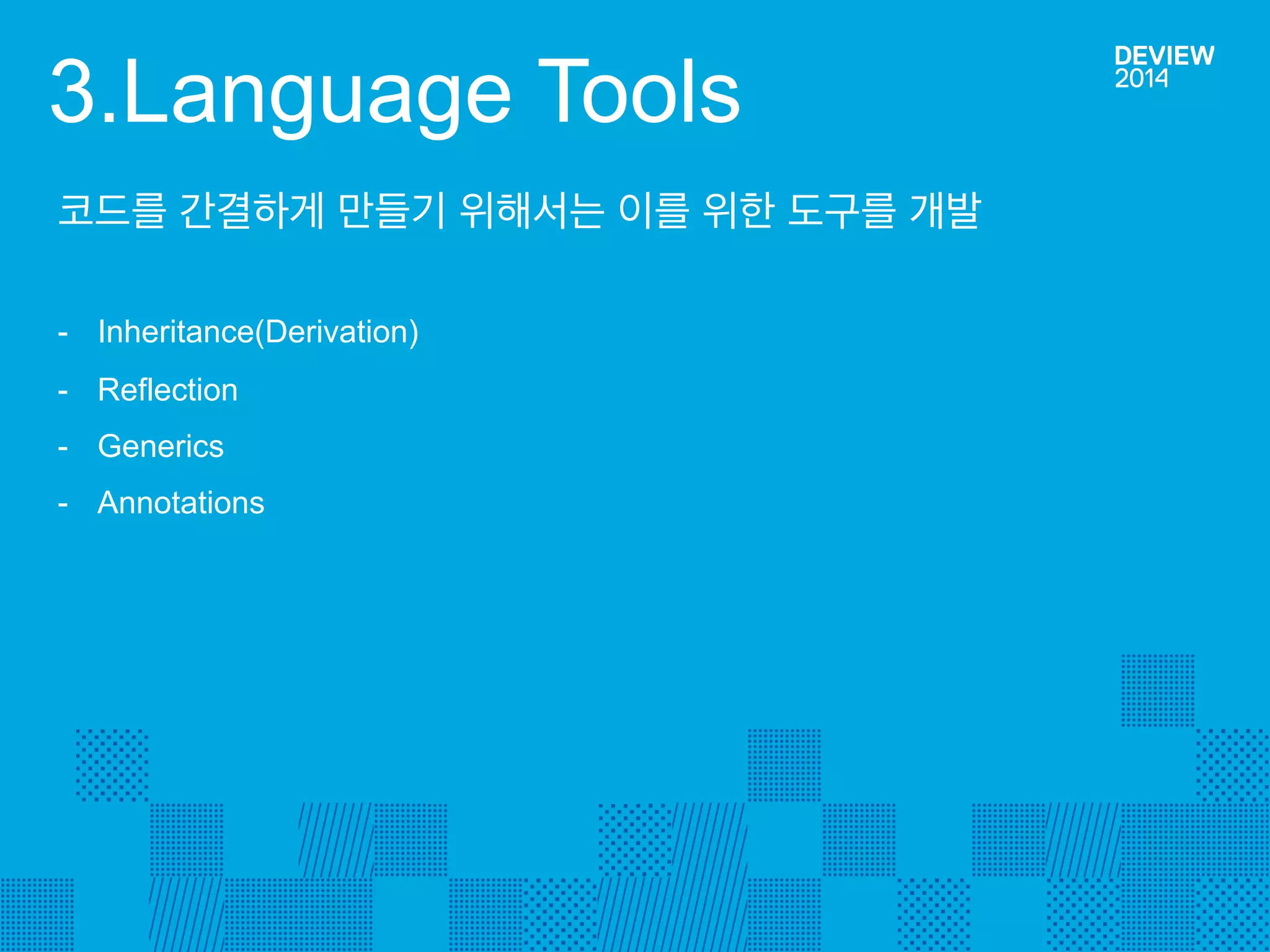

15. 3.Language Tools
코드를 간결하게 만들기 위해서는 이를 위한 도구를 개발
-Inheritance(Derivation)
-Reflection
-Generics
-Annotations

16. Q&A

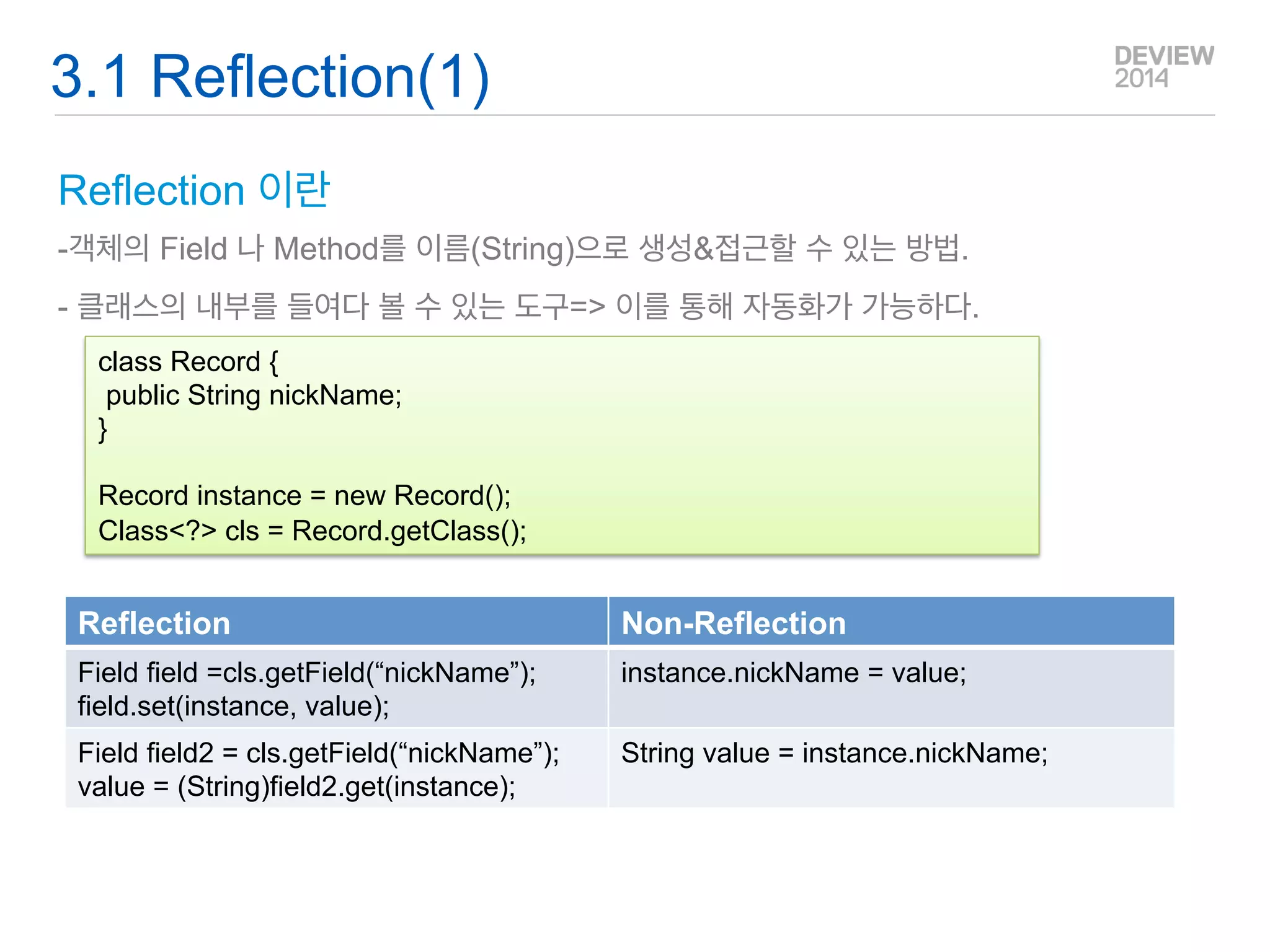

Reflection 이란
-클래스의 내부를 들여다 볼 수 있는 도구=> 이를 통해 자동화가 가능하다.
--객체의 Field 나 Method를 이름(String)으로 생성&접근할 수 있는 방법.
3.1 Reflection(1)
class Record {
public String nickName;
}
Record instance = new Record();
Class<?> cls = Record.getClass();
Reflection
Non-Reflection
Field field =cls.getField(“nickName”);
field.set(instance, value);
instance.nickName = value;
Field field2 = cls.getField(“nickName”);
value = (String)field2.get(instance);
String value = instance.nickName;

17. Q&A

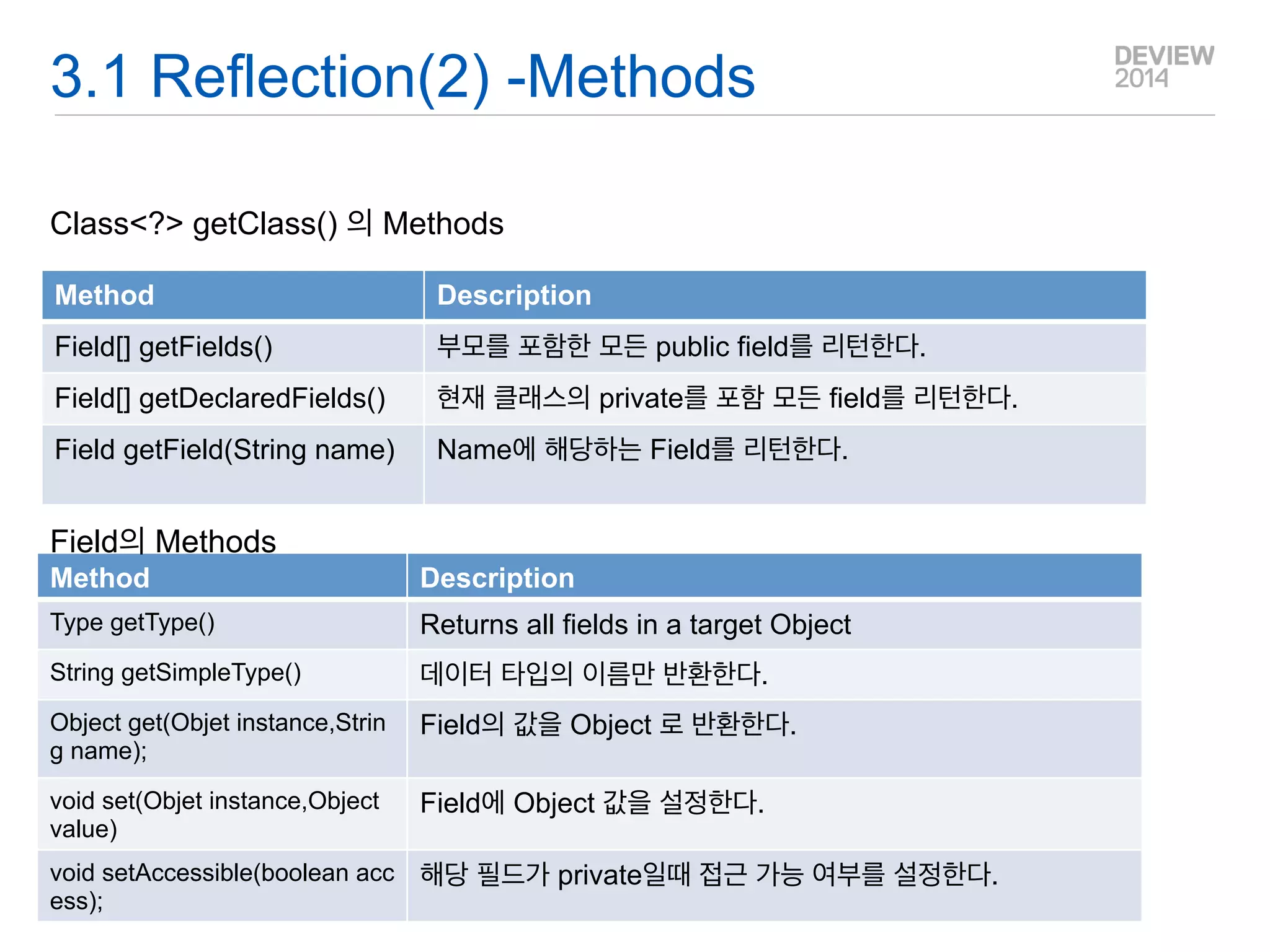

3.1 Reflection(2) -Methods
Class<?> getClass() 의 Methods
Method
Description
Field[] getFields()
부모를 포함한 모든 public field를 리턴한다.
Field[] getDeclaredFields()
현재 클래스의 private를 포함 모든 field를 리턴한다.
Field getField(String name)
Name에 해당하는 Field를 리턴한다.
Method
Description
Type getType()
Returns all fields in a target Object
String getSimpleType()
데이터 타입의 이름만 반환한다.
Object get(Objet instance,String name);
Field의 값을 Object 로 반환한다.
void set(Objet instance,Object value)
Field에 Object 값을 설정한다.
void setAccessible(boolean access);
해당 필드가 private일때 접근 가능 여부를 설정한다.
Field의 Methods

18. Q&A

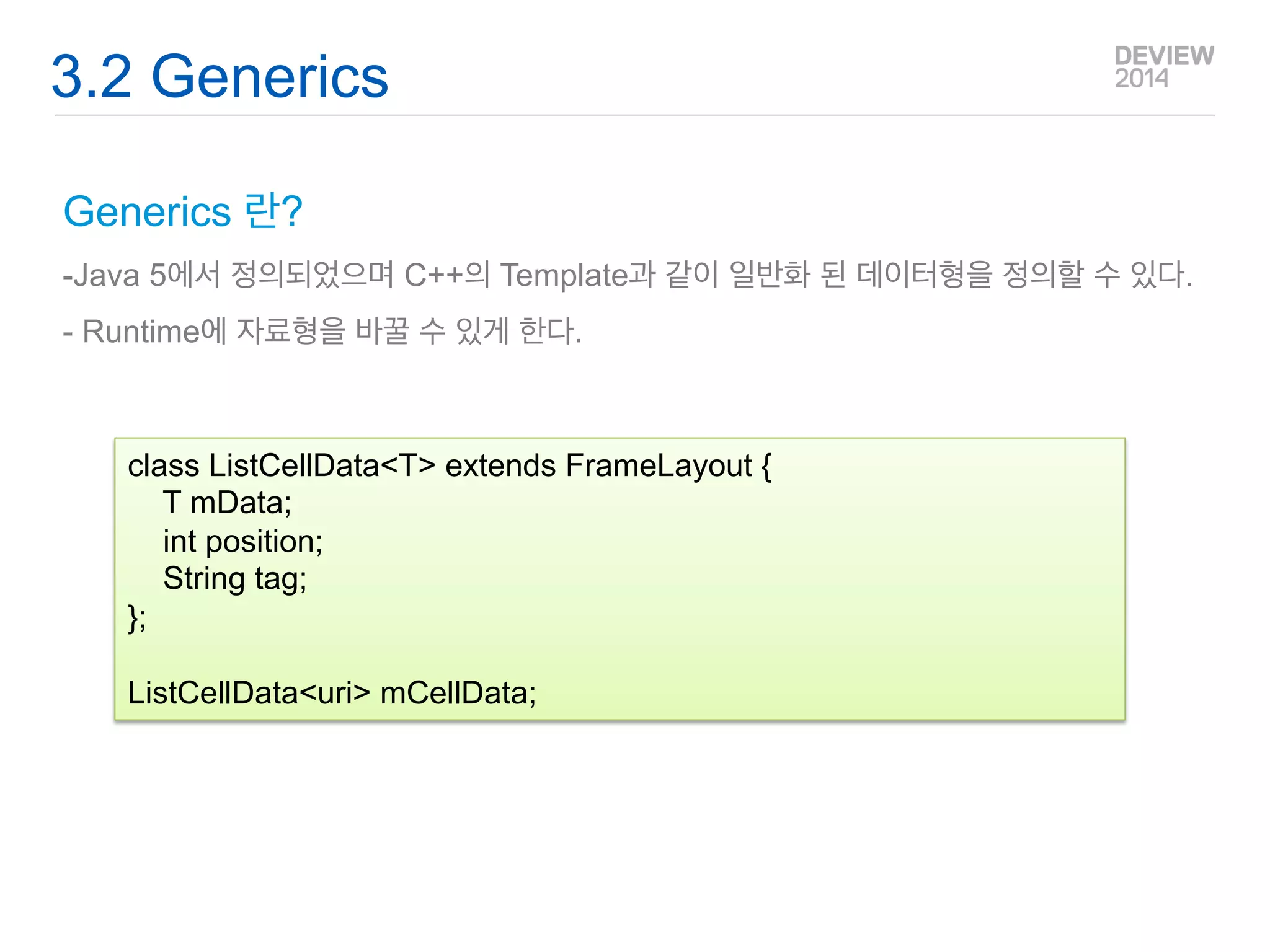

Generics 란? -Java 5에서 정의되었으며 C++의 Template과 같이 일반화 된 데이터형을 정의할 수 있다. - Runtime에 자료형을 바꿀 수 있게 한다.
3.2 Generics
class ListCellData<T> extends FrameLayout {
T mData;
int position;
String tag;
};
ListCellData<uri> mCellData;

19. Q&A

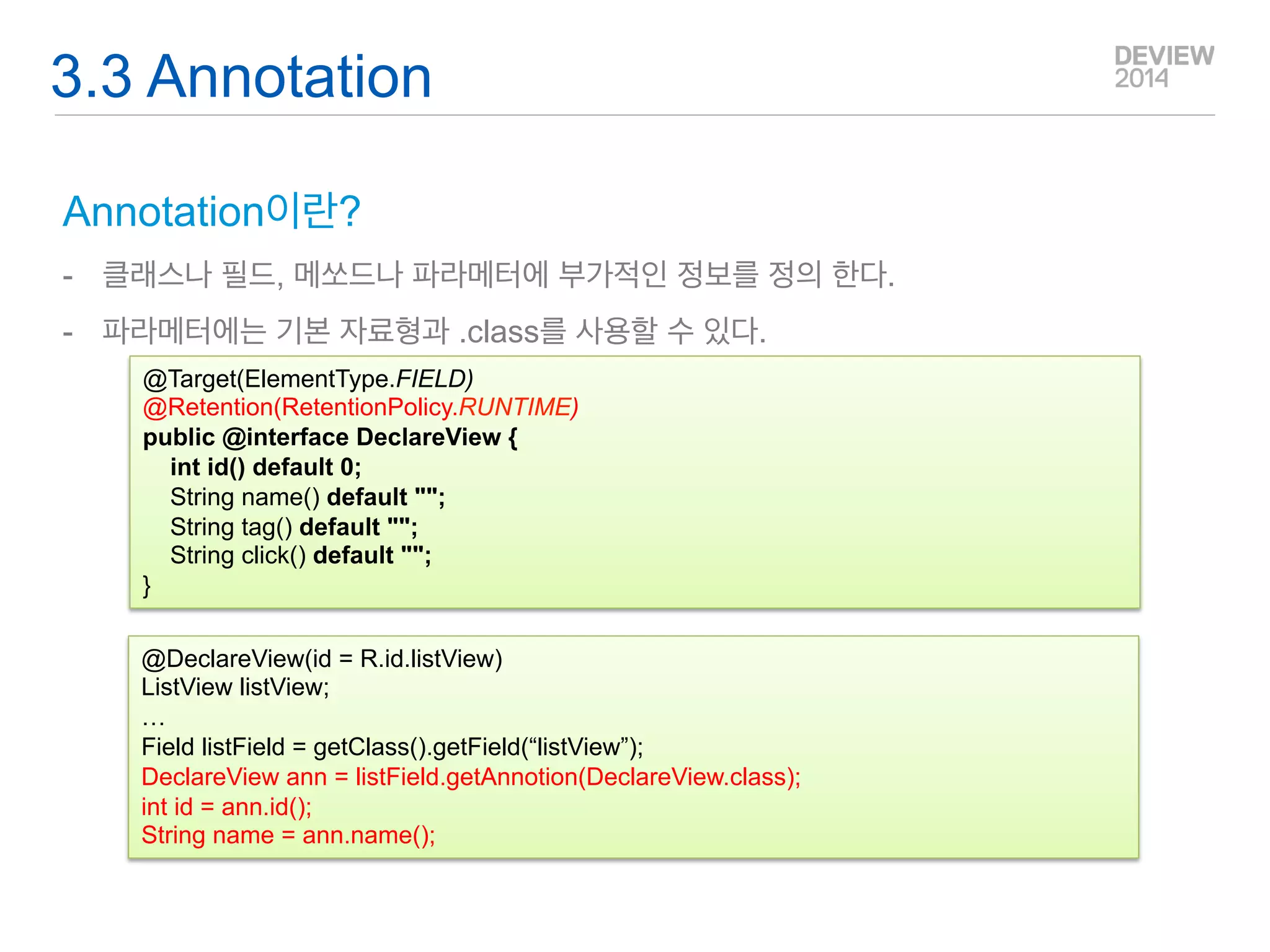

Annotation이란?
-클래스나 필드, 메쏘드나 파라메터에 부가적인 정보를 정의 한다.
-파라메터에는 기본 자료형과 .class를 사용할 수 있다.
3.3 Annotation
@DeclareView(id = R.id.listView) ListView listView; … Field listField = getClass().getField(“listView”); DeclareView ann = listField.getAnnotion(DeclareView.class); int id = ann.id(); String name = ann.name();
@Target(ElementType.FIELD)
@Retention(RetentionPolicy.RUNTIME)
public @interface DeclareView {
int id() default 0;
String name() default "";
String tag() default "";
String click() default "";
}

20. 3.3 Annotation & Reflection
DeclareView.java
ViewMapper.java

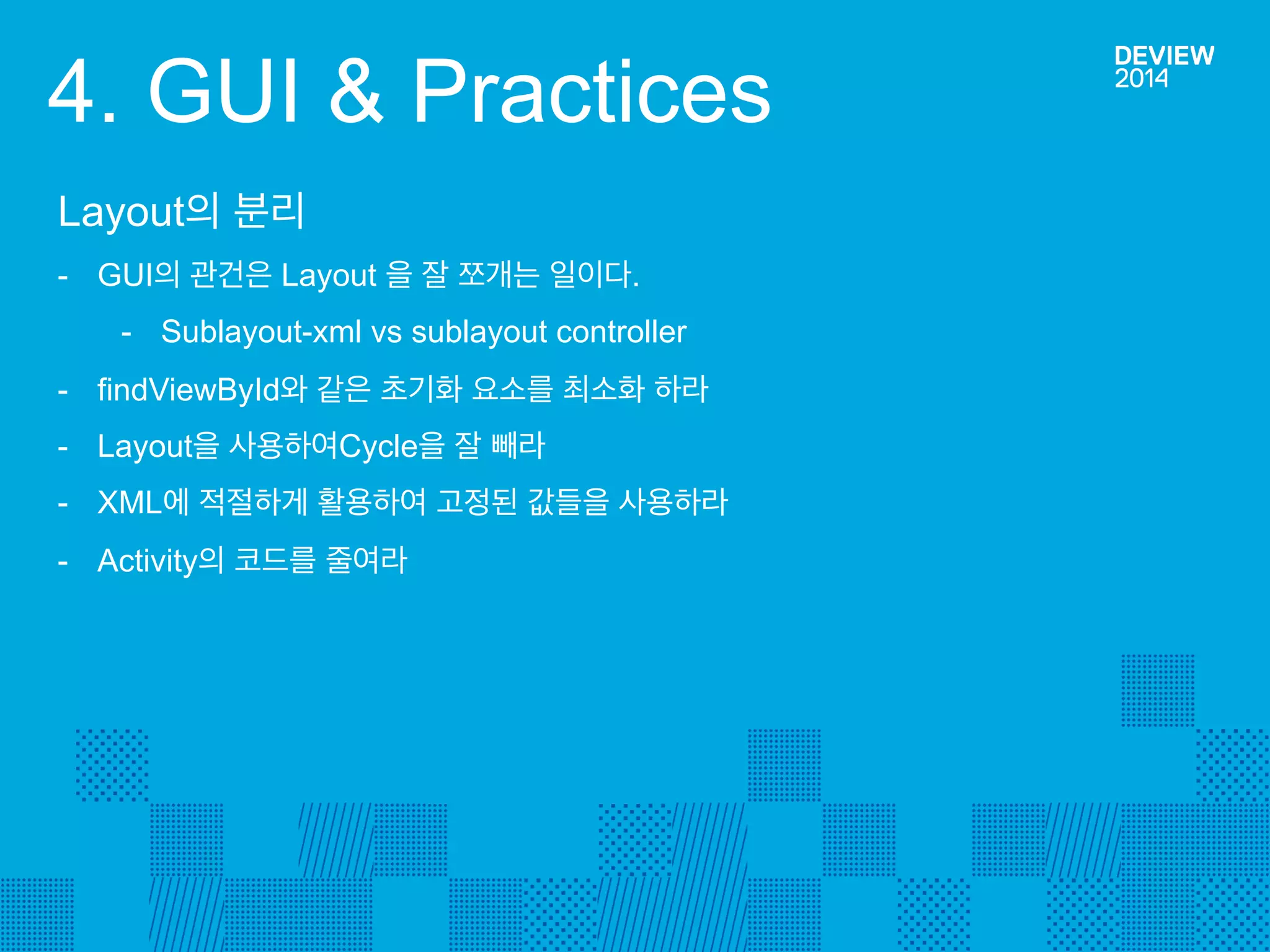

21. 4. GUI & Practices
Layout의 분리
-GUI의 관건은 Layout 을 잘 쪼개는 일이다.
-Sublayout-xml vs sublayout controller
-findViewById와 같은 초기화 요소를 최소화 하라
-Layout을 사용하여Cycle을 잘 빼라
-XML에 적절하게 활용하여 고정된 값들을 사용하라
-Activity의 코드를 줄여라

22. Q&A

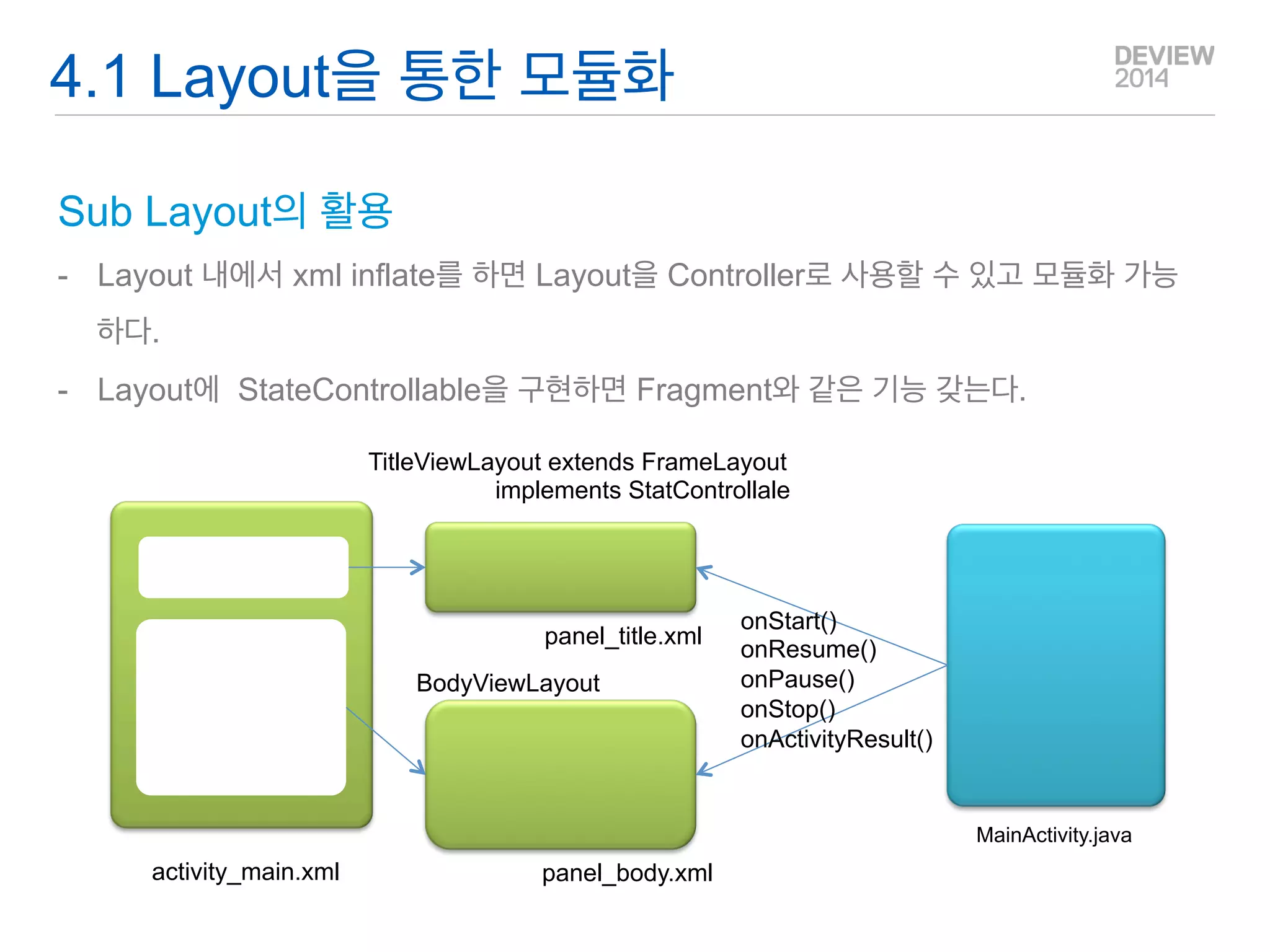

4.1 Layout을 통한 모듈화
Sub Layout의 활용
-Layout 내에서 xml inflate를 하면 Layout을 Controller로 사용할 수 있고 모듈화 가능
-Layout에 StateControllable을 구현하면 Fragment와 같은 기능 갖는다.
TitleViewLayout extends FrameLayout implements StatControllale
BodyViewLayout
activity_main.xml
panel_title.xml
panel_body.xml
onStart()
onResume()
onPause()
onStop()
onActivityResult()
MainActivity.java

23. Q&A

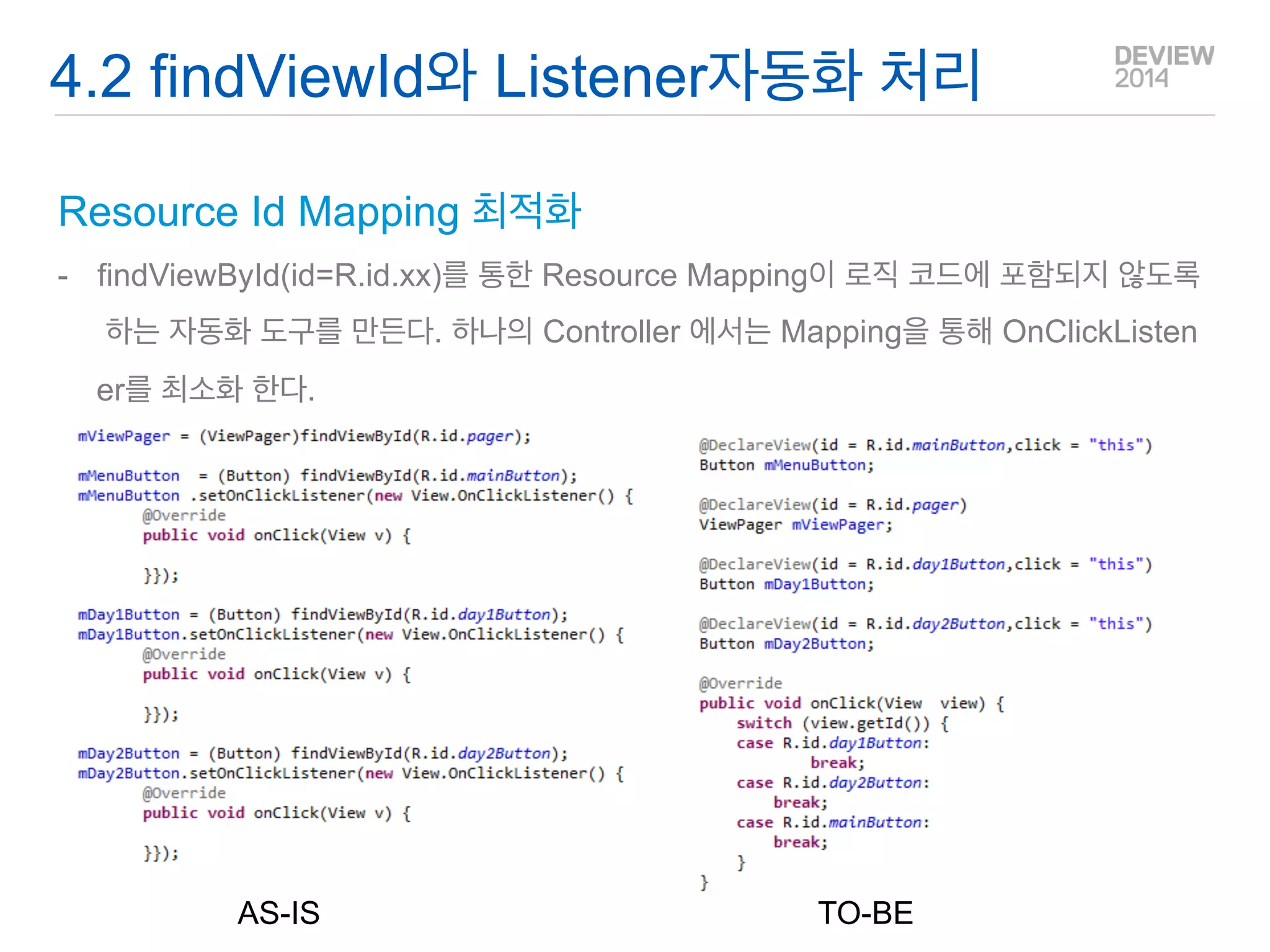

4.2 findViewId와 Listener자동화 처리
Resource Id Mapping 최적화
-findViewById(id=R.id.xx)를 통한 Resource Mapping이 로직 코드에 포함되지 않도록 하는 자동화 도구를 만든다. 하나의 Controller 에서는 Mapping을 통해 OnClickListener를 최소화 한다.
AS-IS
TO-BE

24. Q&A

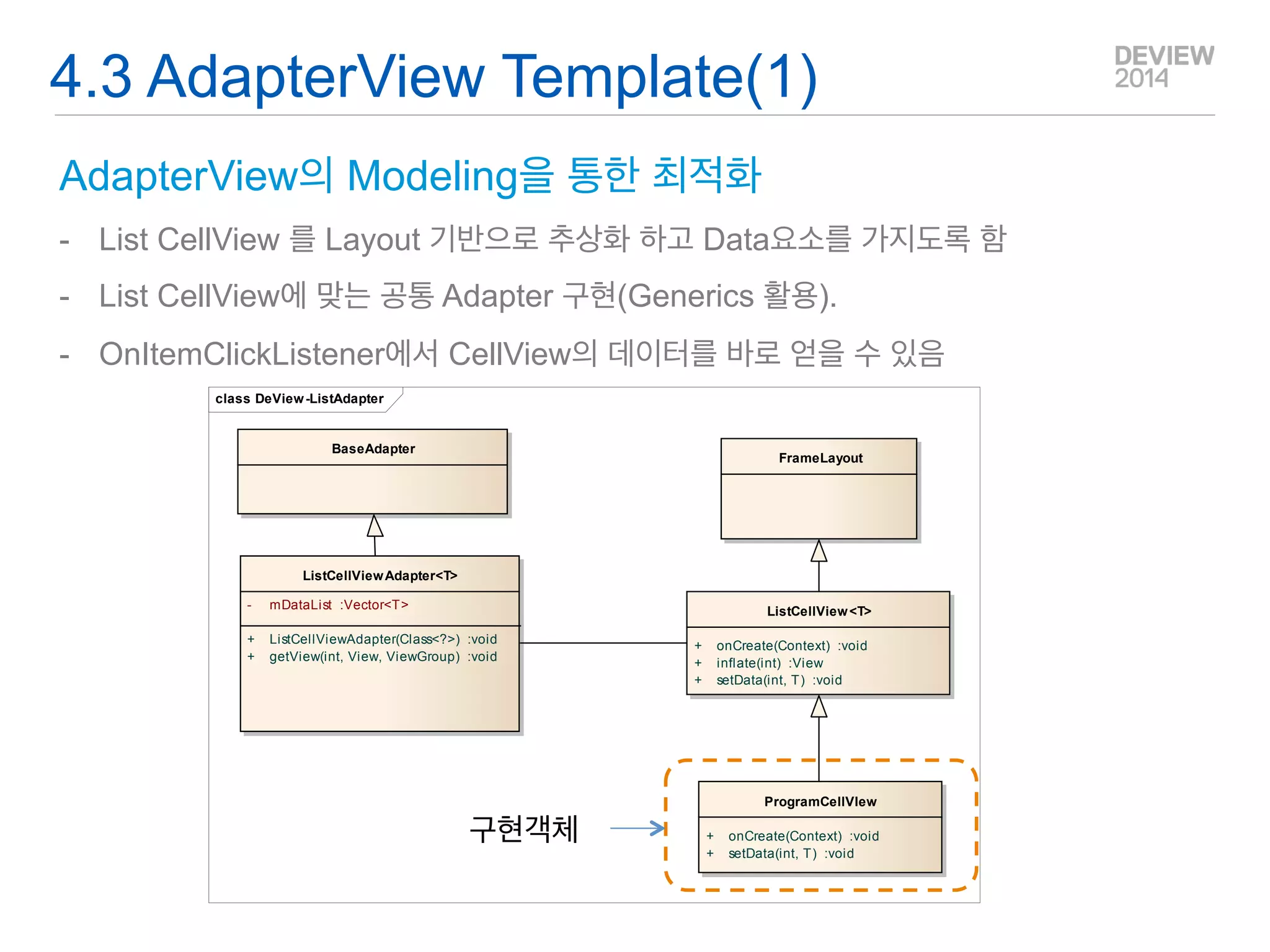

4.3 AdapterView Template(1)
AdapterView의 Modeling을 통한 최적화
- List CellView 를 Layout 기반으로 추상화 하고 Data요소를 가지도록 함
- List CellView에 맞는 공통 Adapter 구현(Generics 활용).
- OnItemClickListener에서 CellView의 데이터를 바로 얻을 수 있음
class DeView-ListAdapter
FrameLayout
ListCellView<T>
+ onCreate(Context) :void
+ inflate(int) :View
+ setData(int, T) :void
BaseAdapter
ListCellViewAdapter<T>
- mDataList :Vector<T>
+ ListCel lViewAdapter(Class<?>) :void
+ getView(int, View, ViewGroup) :void
ProgramCellVIew
+ onCreate(Context) :void
+ setData(int, T) :void
구현객체

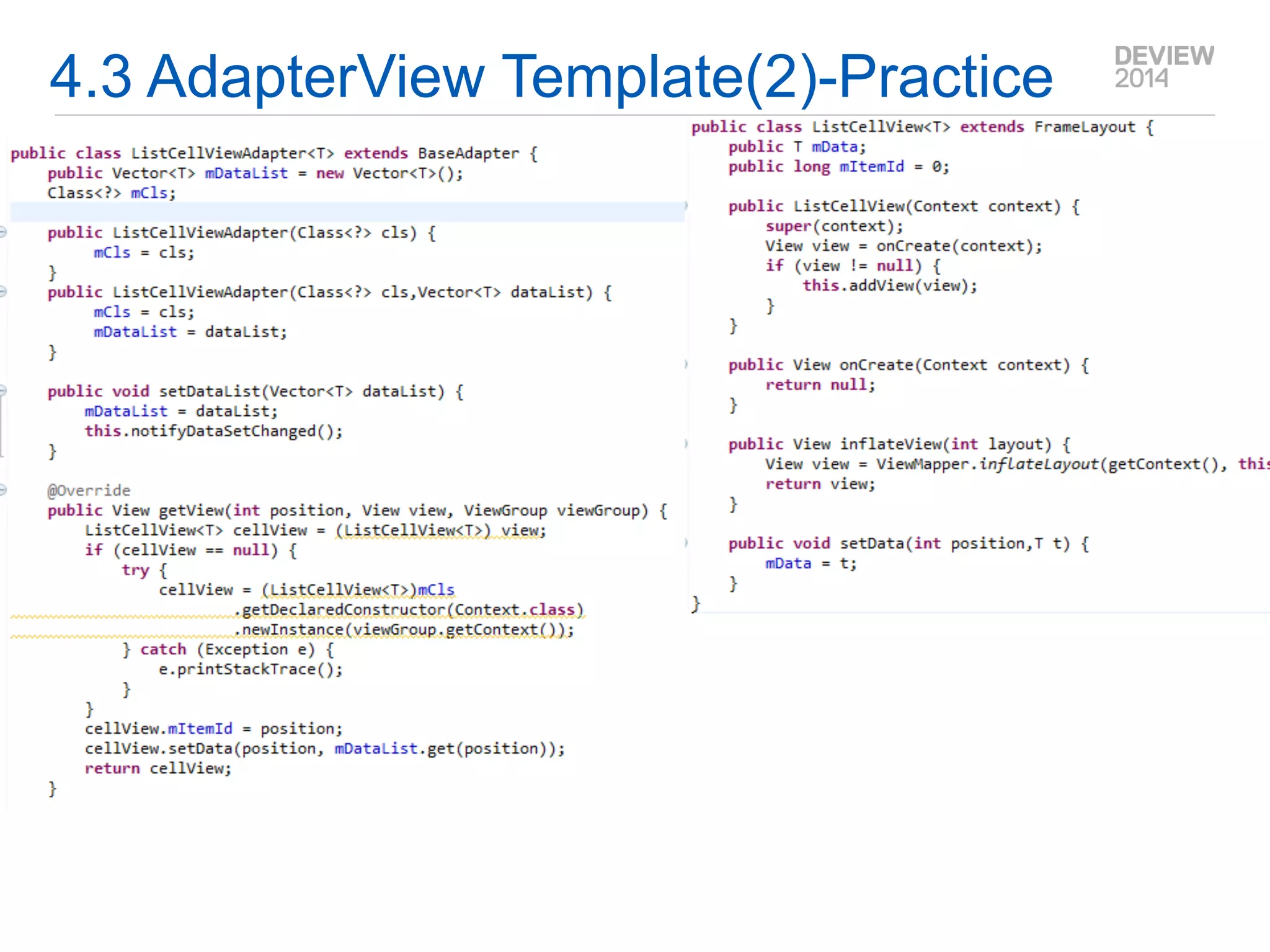

25. 4.3 AdapterView Template(2)-Practice

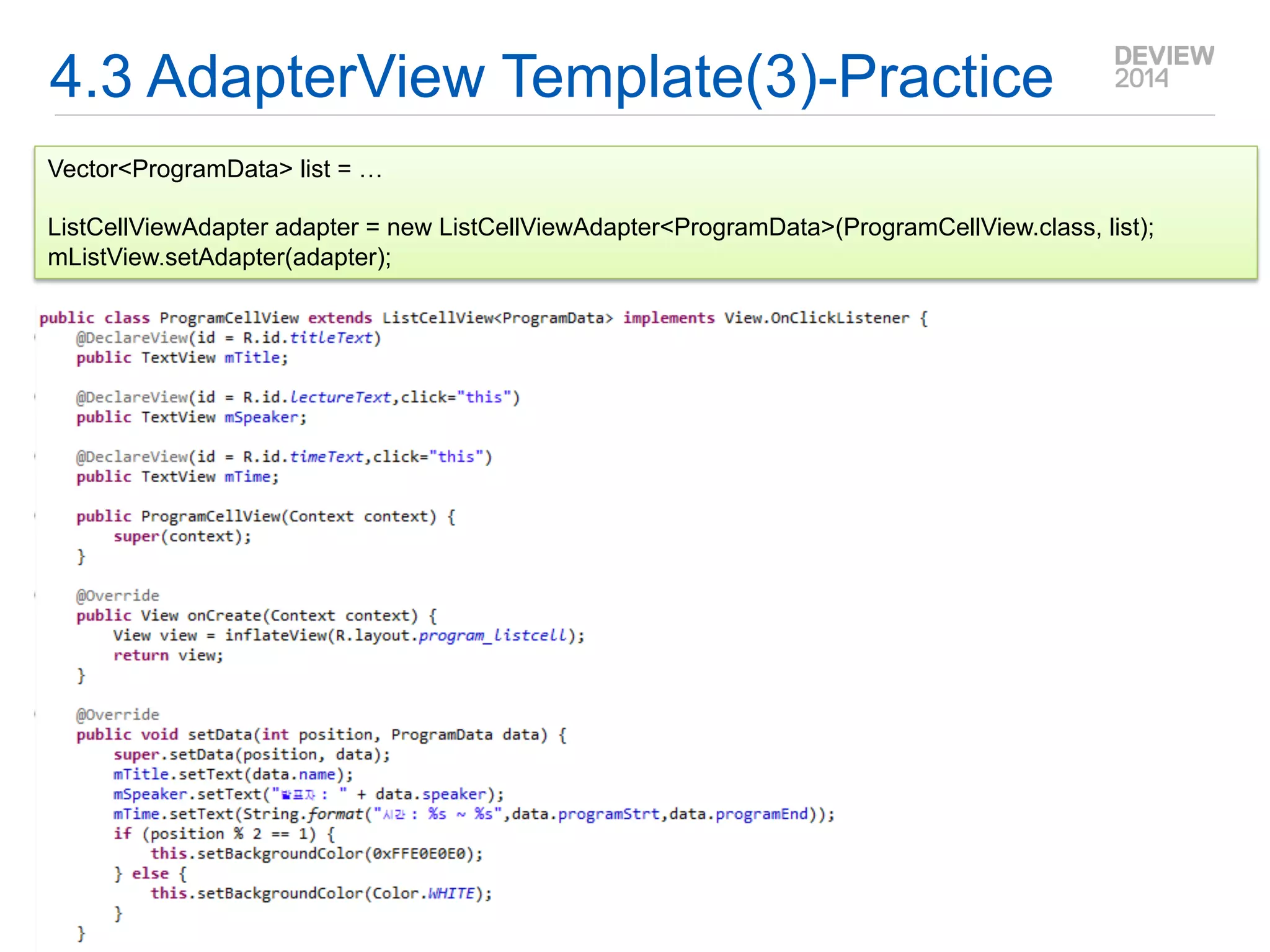

26. 4.3 AdapterView Template(3)-Practice
Vector<ProgramData> list = …
ListCellViewAdapter adapter = new ListCellViewAdapter<ProgramData>(ProgramCellView.class, list);
mListView.setAdapter(adapter);

27. Q&A

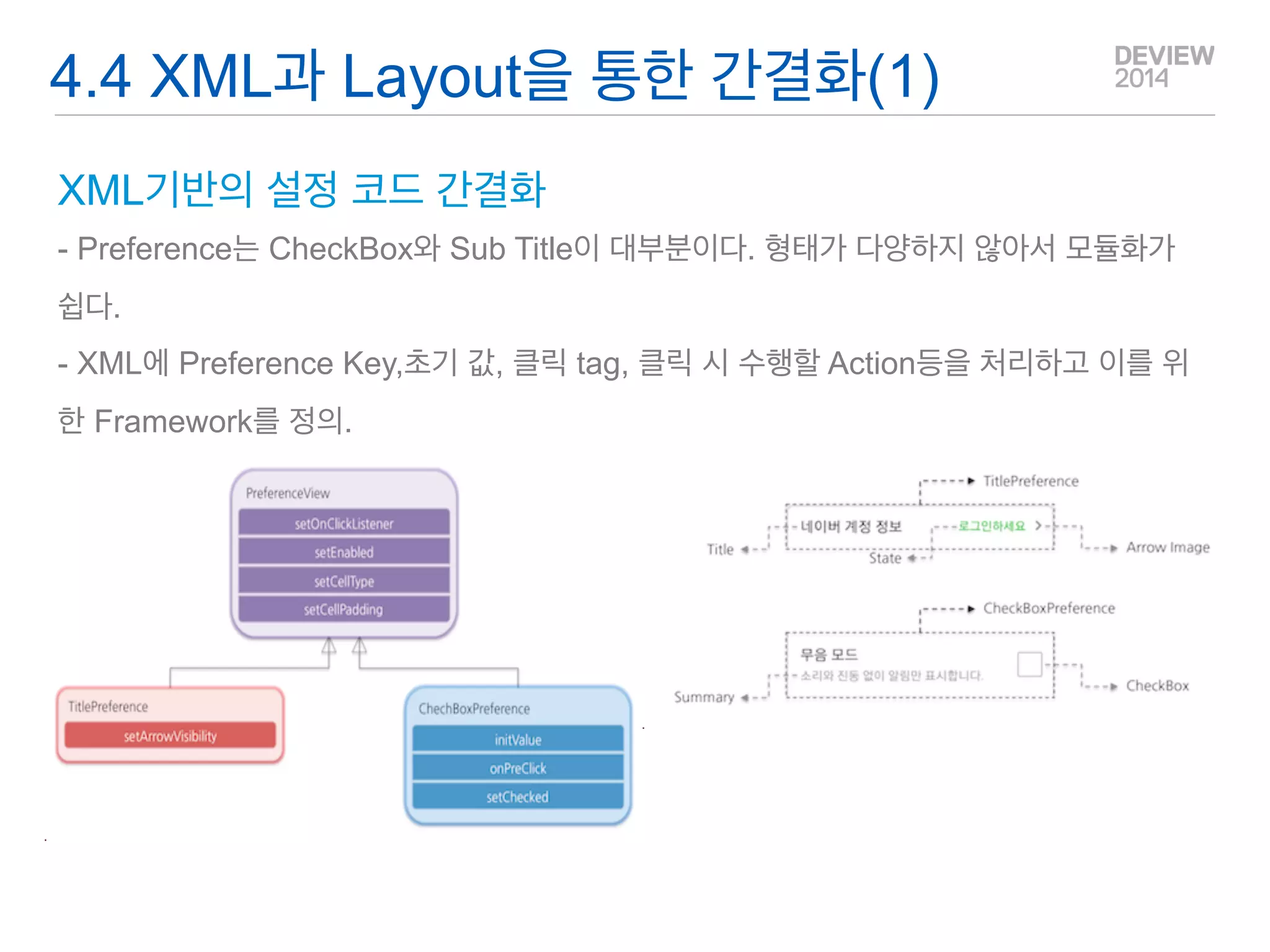

XML기반의 설정 코드 간결화
- Preference는 CheckBox와 Sub Title이 대부분이다. 형태가 다양하지 않아서 모듈화가 쉽다.
- XML에 Preference Key,초기 값, 클릭 tag, 클릭 시 수행할 Action등을 처리하고 이를 위한 Framework를 정의.
4.4 XML과 Layout을 통한 간결화(1)

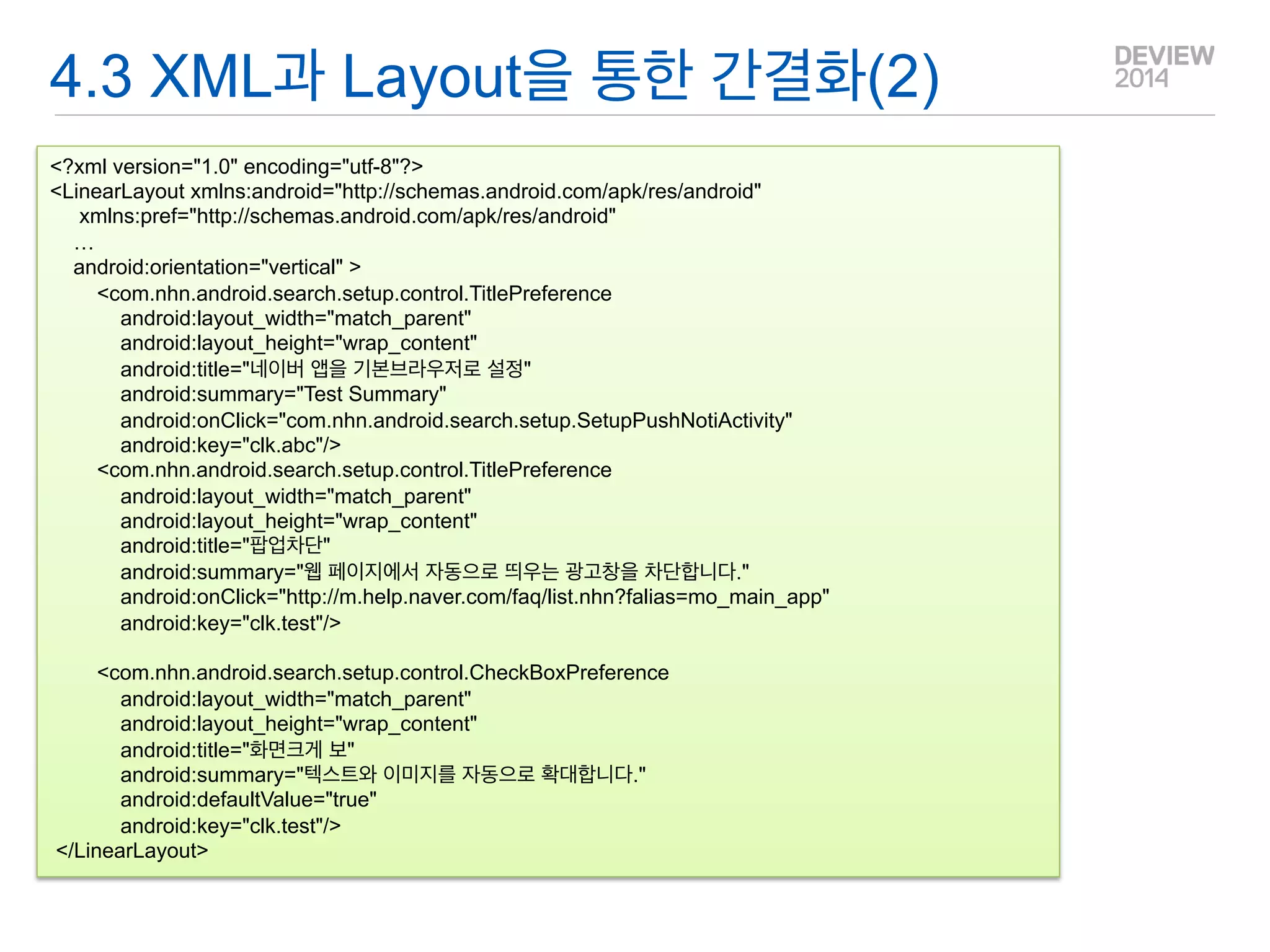

28. 4.3 XML과 Layout을 통한 간결화(2)
<?xml version="1.0" encoding="utf-8"?> <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:pref="http://schemas.android.com/apk/res/android" … android:orientation="vertical" > <com.nhn.android.search.setup.control.TitlePreference android:layout_width="match_parent" android:layout_height="wrap_content" android:title="네이버 앱을 기본브라우저로 설정" android:summary="Test Summary" android:onClick="com.nhn.android.search.setup.SetupPushNotiActivity" android:key="clk.abc"/> <com.nhn.android.search.setup.control.TitlePreference android:layout_width="match_parent" android:layout_height="wrap_content" android:title="팝업차단" android:summary="웹 페이지에서 자동으로 띄우는 광고창을 차단합니다." android:onClick="http://m.help.naver.com/faq/list.nhn?falias=mo_main_app" android:key="clk.test"/> <com.nhn.android.search.setup.control.CheckBoxPreference android:layout_width="match_parent" android:layout_height="wrap_content" android:title="화면크게 보기" android:summary="텍스트와 이미지를 자동으로 확대합니다." android:defaultValue="true" android:key="clk.test"/> </LinearLayout>

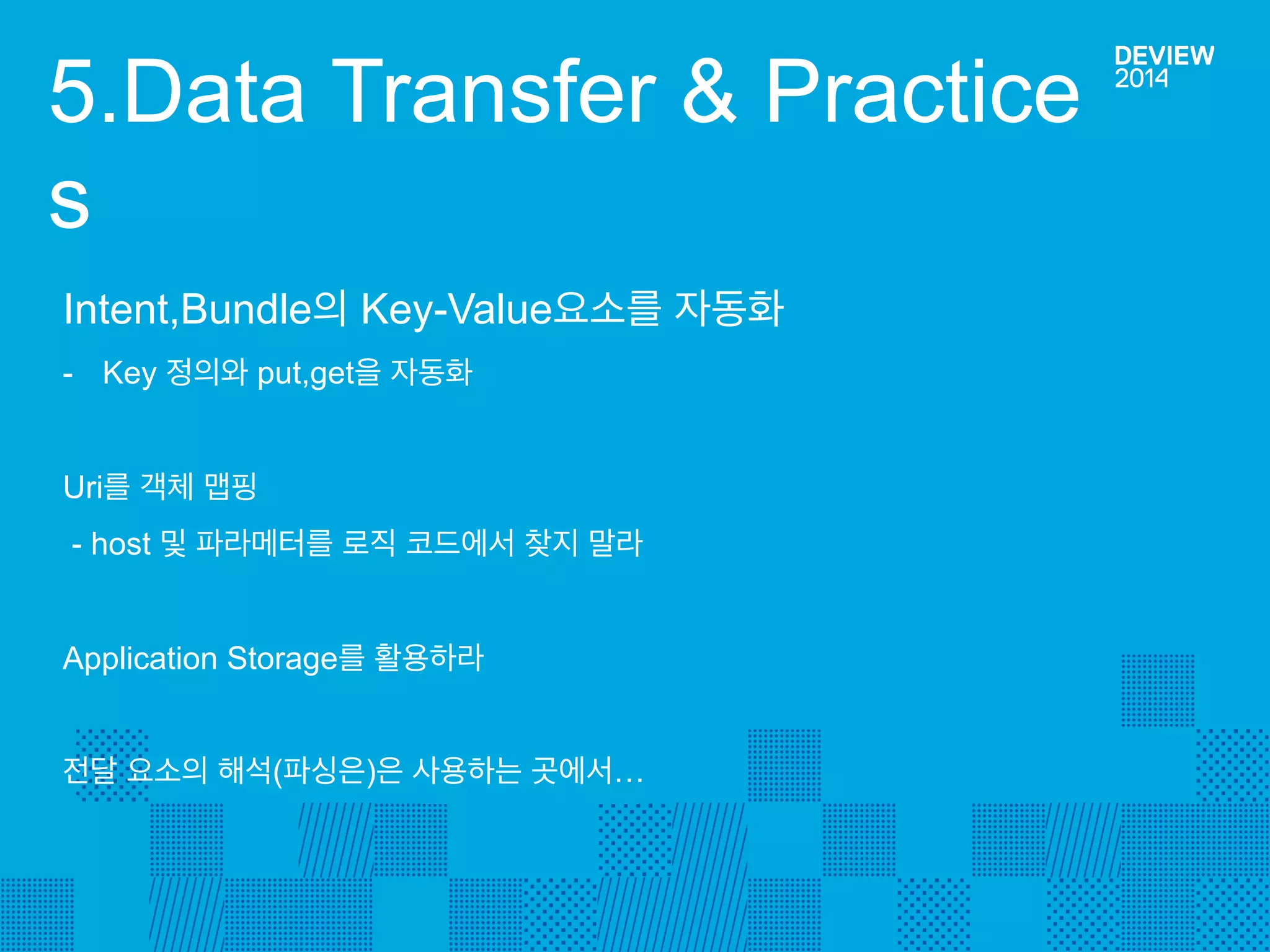

29. 5.Data Transfer & Practices
Intent,Bundle의 Key-Value요소를 자동화
-Key 정의와 put,get을 자동화 Uri를 객체 맵핑 - host 및 파라메터를 로직 코드에서 찾지 말라 Application Storage를 활용하라 **전달 요소의 해석(파싱은)은 사용하는 곳에서…

30. Intent와 extraBundle
-Intent의 put,get 파라메터는 extraBunde에 저장됨.
-Activity 내에서 전달될 값들은 Annotation하여 식별 가능
-BundleMapper.toBundle()/fromBundle()등으로 간략화 가능

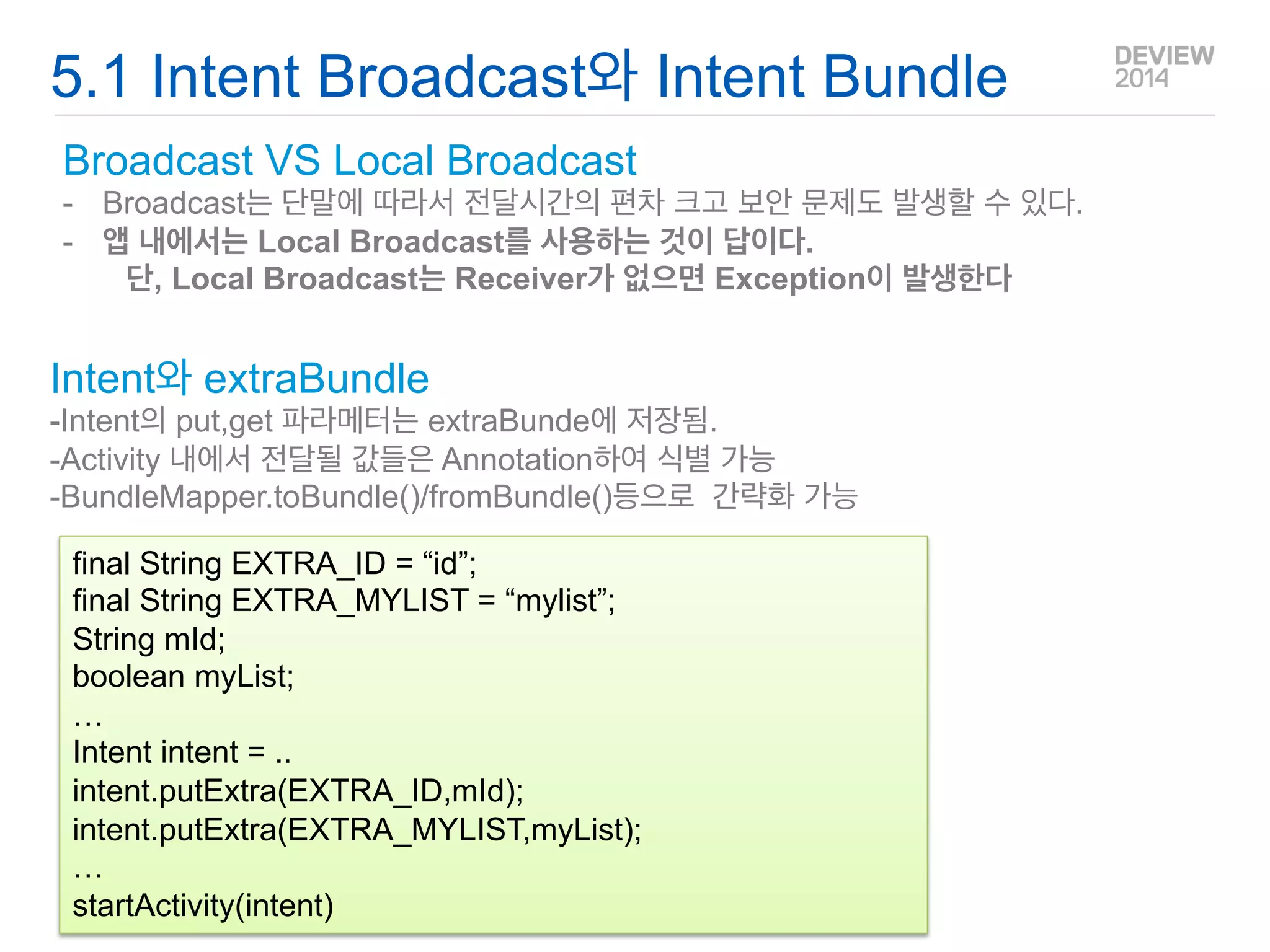

5.1 Intent Broadcast와 Intent Bundle
Broadcast VS Local Broadcast
-Broadcast는 단말에 따라서 전달시간의 편차 크고 보안 문제도 발생할 수 있다.
-앱 내에서는 Local Broadcast를 사용하는 것이 답이다. final String EXTRA_ID = “id”; final String EXTRA_MYLIST = “mylist”; String mId; boolean myList; … Intent intent = .. intent.putExtra(EXTRA_ID,mId); intent.putExtra(EXTRA_MYLIST,myList); … startActivity(intent)

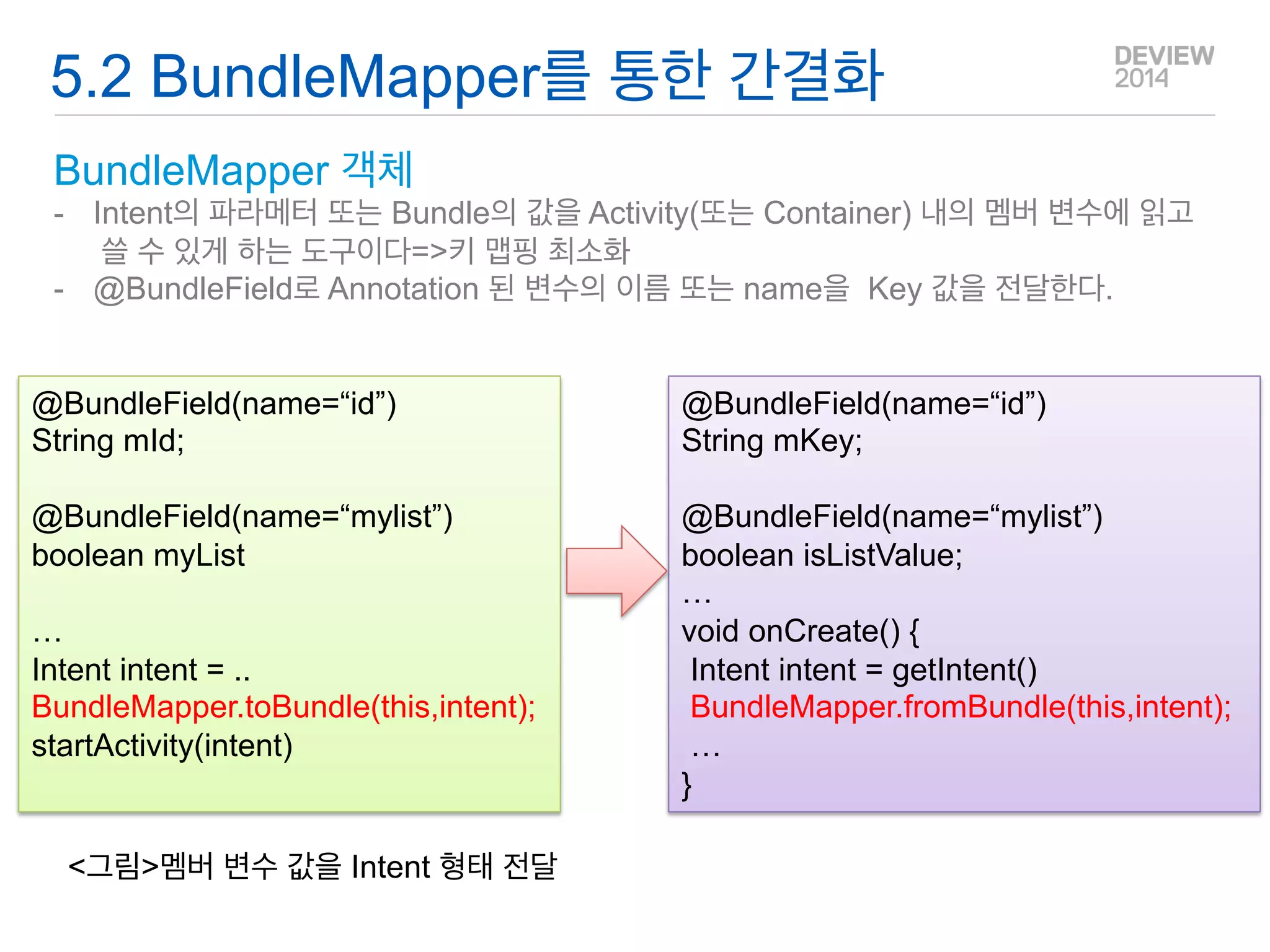

31. 5.2 BundleMapper를 통한 간결화
BundleMapper 객체
-Intent의 파라메터 또는 Bundle의 값을 Activity(또는 Container) 내의 멤버 변수에 읽고 쓸 수 있게 하는 도구이다=>키 맵핑 최소화
-@BundleField로 Annotation 된 변수의 이름 또는 name을 Key 값을 전달한다.
@BundleField(name=“id”) String mId; @BundleField(name=“mylist”) boolean myList … Intent intent = .. BundleMapper.toBundle(this,intent); startActivity(intent)
@BundleField(name=“id”)
String mKey;
@BundleField(name=“mylist”)
boolean isListValue;
…
void onCreate() {
Intent intent = getIntent()
BundleMapper.fromBundle(this,intent);
…
}
<그림>멤버 변수 값을 Intent 형태 전달

32. Android에서 uri는? - Uri로 거의 모든 리소스를 표현 가능
-다른 앱 또는 Web과의 Interface는 Uri를 많이 사용
-Uri Host, Parameter 값으로 구조를 전달함
queryParameter()의 형태를 객체로 맵핑하여 코드를 단순화 할 필요가 있다
특히 웹 to App의 호출 Scheme이 기본적으로 사용되므로 잘 정의할 필요가 있다
UriMapper 객체를 사용하라.
5.3 Uri 의 Object 처리
deview://myprogram?version=1&sessionCode=101&action=add deview://note?version=1&title=NONE&attachement=clip.mov&content=…

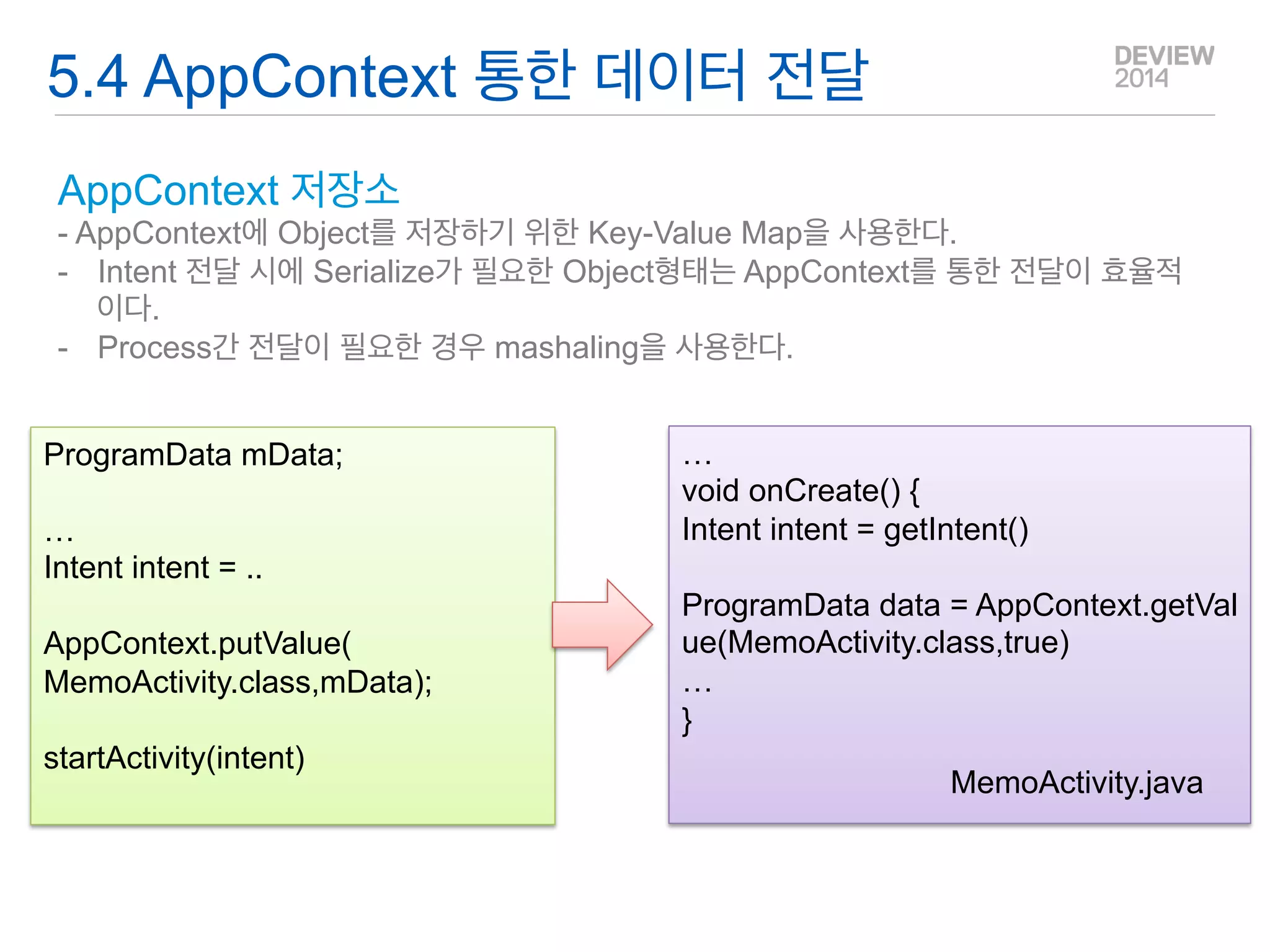

33. AppContext 저장소 - AppContext에 Object를 저장하기 위한 Key-Value Map을 사용한다.
-Intent 전달 시에 Serialize가 필요한 Object형태는 AppContext를 통한 전달이 효율적이다.
5.4 AppContext 통한 데이터 전달
ProgramData mData;
…
Intent intent = ..
AppContext.putValue(
MemoActivity.class,mData);
startActivity(intent)
…
void onCreate() {
Intent intent = getIntent()
ProgramData data = AppContext.getValue(MemoActivity.class,true)
…
}
MemoActivity.java

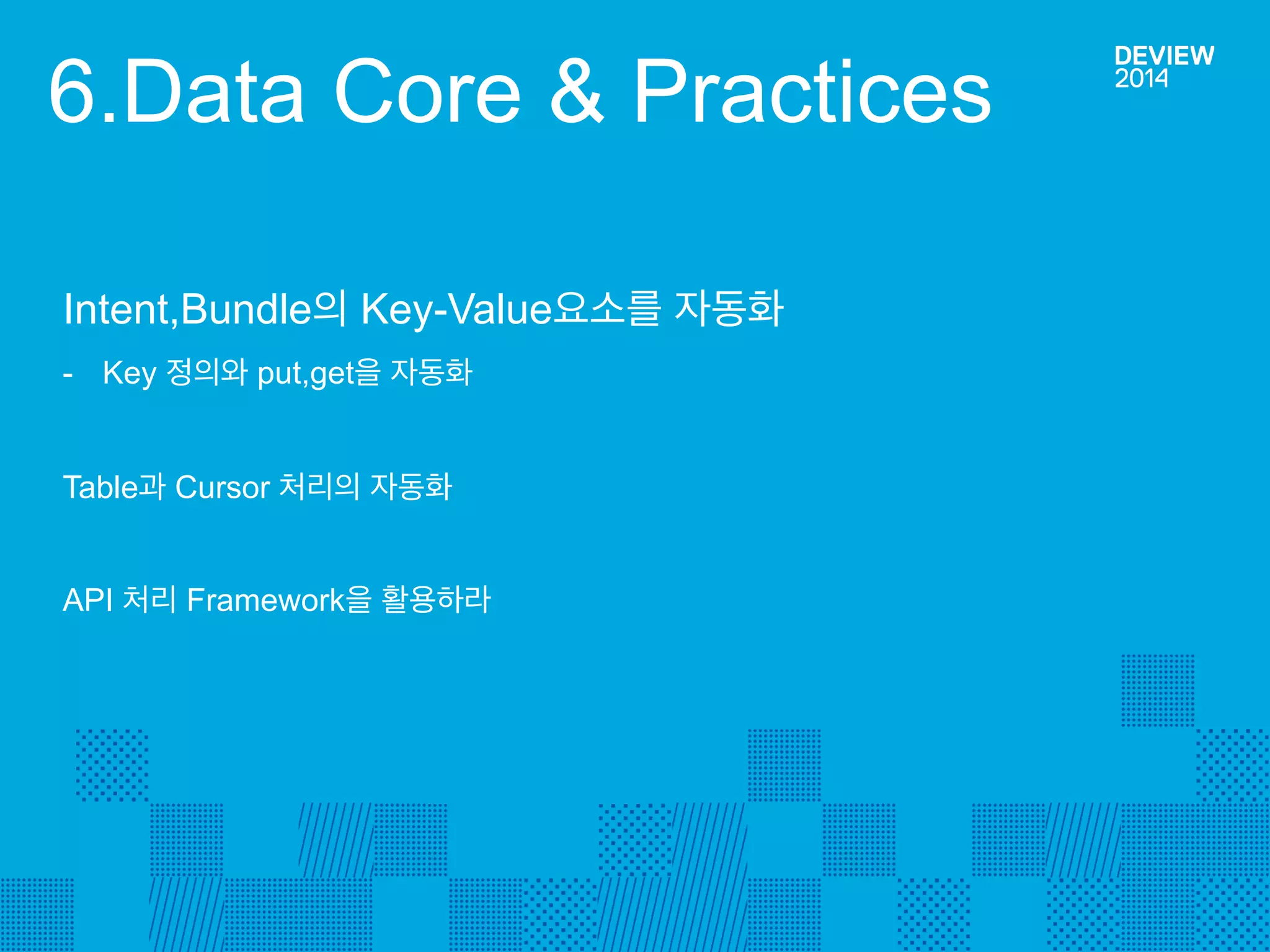

34. 6.Data Core & Practices
Table과 Cursor 처리의 자동화 XML/JSON API 처리 Framework을 활용하라

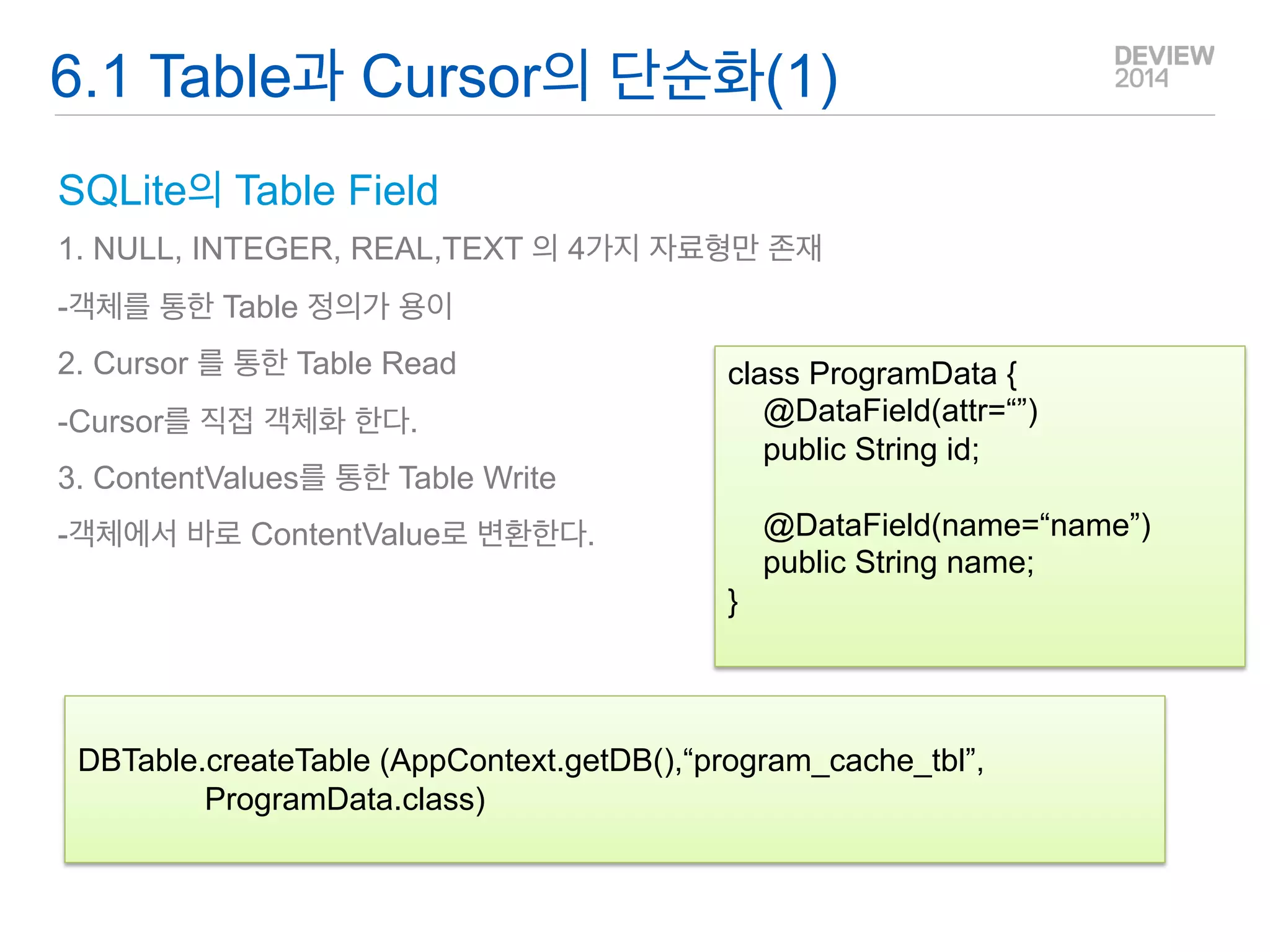

35. SQLite의 Table Field 1. NULL, INTEGER, REAL,TEXT 의 4가지 자료형만 존재 -객체를 통한 Table 정의가 용이 2. Cursor 를 통한 Table Read -Cursor를 직접 객체화 한다. 3. ContentValues를 통한 Table Write -객체에서 바로 ContentValue로 변환한다.
6.1 Table과 Cursor의 단순화(1)
DBTable.createTable (AppContext.getDB(),“program_cache_tbl”, ProgramData.class)
class ProgramData {
@DataField(attr=“”)
public String id;
@DataField(name=“name”)
public String name;
}

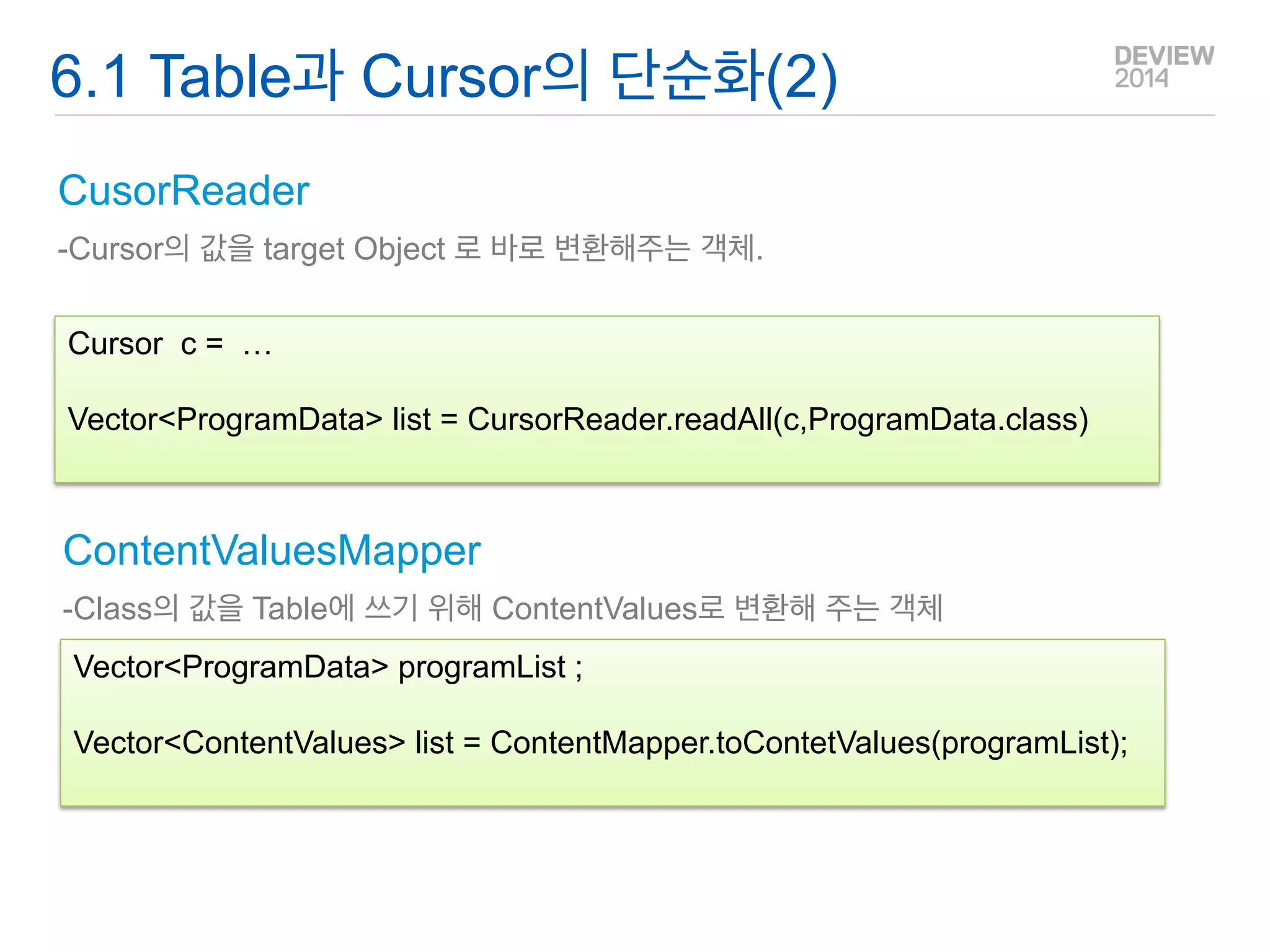

36. CusorReader
-Cursor의 값을 target Object 로 바로 변환해주는 객체.
6.1 Table과 Cursor의 단순화(2)
Cursor c = … Vector<ProgramData> list = CursorReader.readAll(c,ProgramData.class)
ContentValuesMapper -Class의 값을 Table에 쓰기 위해 ContentValues로 변환해 주는 객체
Vector<ProgramData> programList ; Vector<ContentValues> list = ContentMapper.toContetValues(programList);

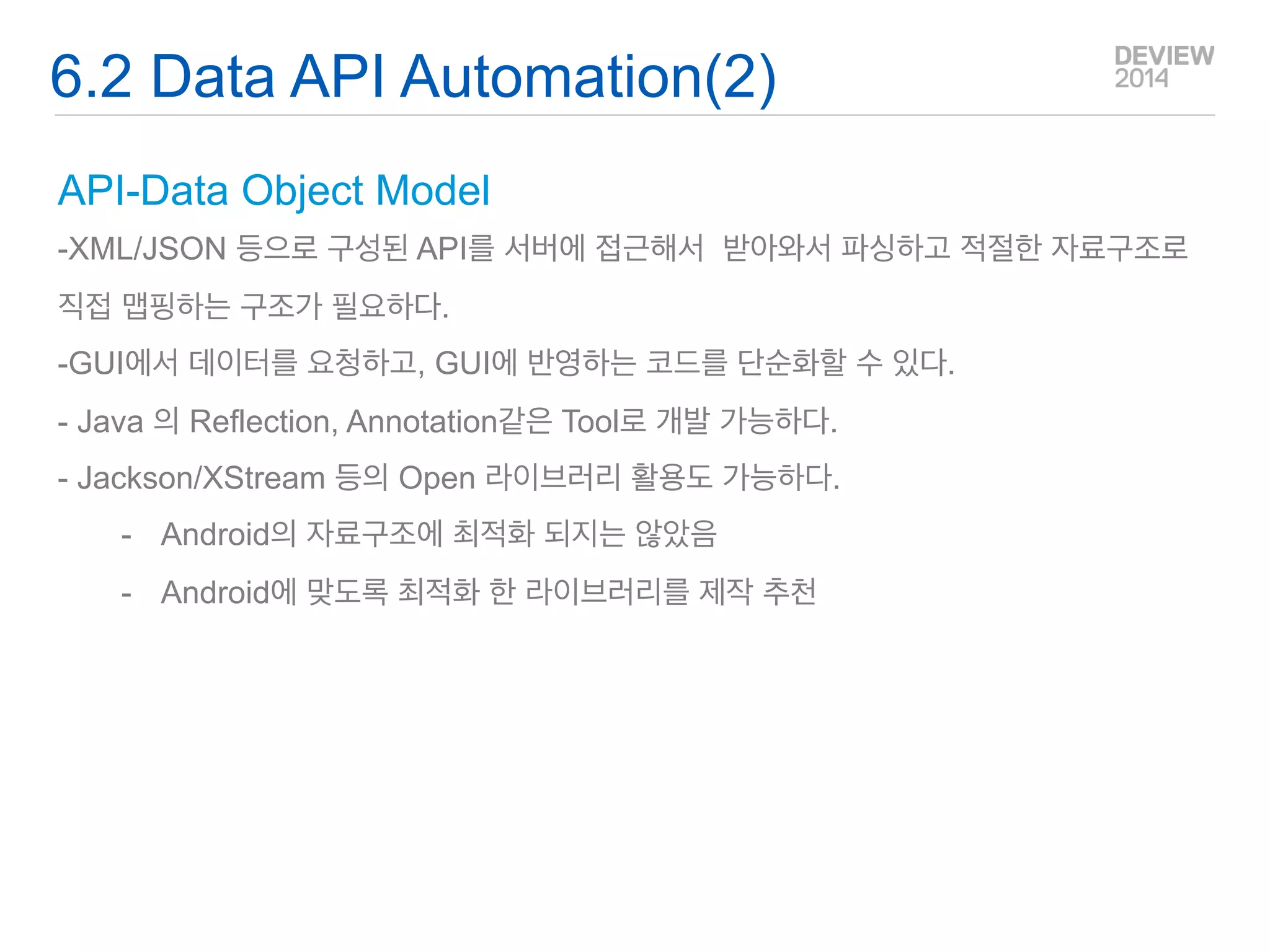

37. API-Data Object Model -XML/JSON 등으로 구성된 API를 서버에 접근해서 받아와서 파싱하고 적절한 자료구조로 직접 맵핑하는 구조가 필요하다. -GUI에서 데이터를 요청하고, GUI에 반영하는 코드를 단순화할 수 있다. - Java 의 Reflection, Annotation같은 Tool로 개발 가능하다. - Jackson/XStream 등의 Open 라이브러리 활용도 가능하다.
-Android의 자료구조에 최적화 되지는 않았음
-Android에 맞도록 최적화 한 라이브러리를 제작 추천
6.2 Data API Automation(1)

38. 6.2 Data API Automation(2)
Http Session
File
Input Stream
Default
DataProcessor
Data
Doc
Default Listener
UIProxy
Xml DataProcessor
JSON DataProcessor
Source
Processor
Sink

39. 6.3 Data API Automation(3)

40. 6.2 Data API Automation(4)

41. Q&A
