PRODUCT
LOGO
Oracle Solaris Zones
Solaris Legacy Containers Presenting with
LOGO
1 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

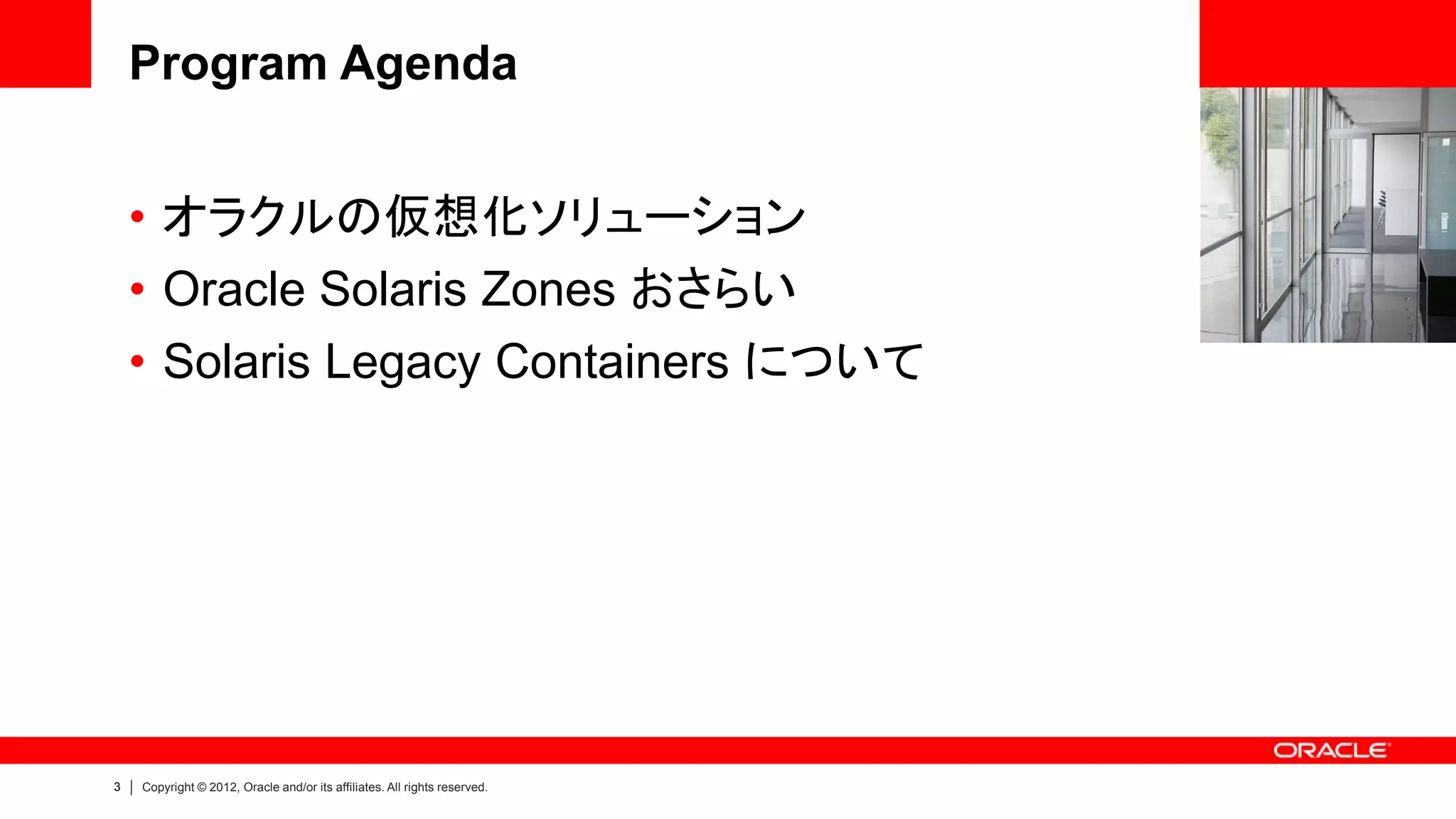

3. Program Agenda
• オラクルの仮想化ソリューション
• Oracle Solaris Zones おさらい
• Solaris Legacy Containers について
3 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

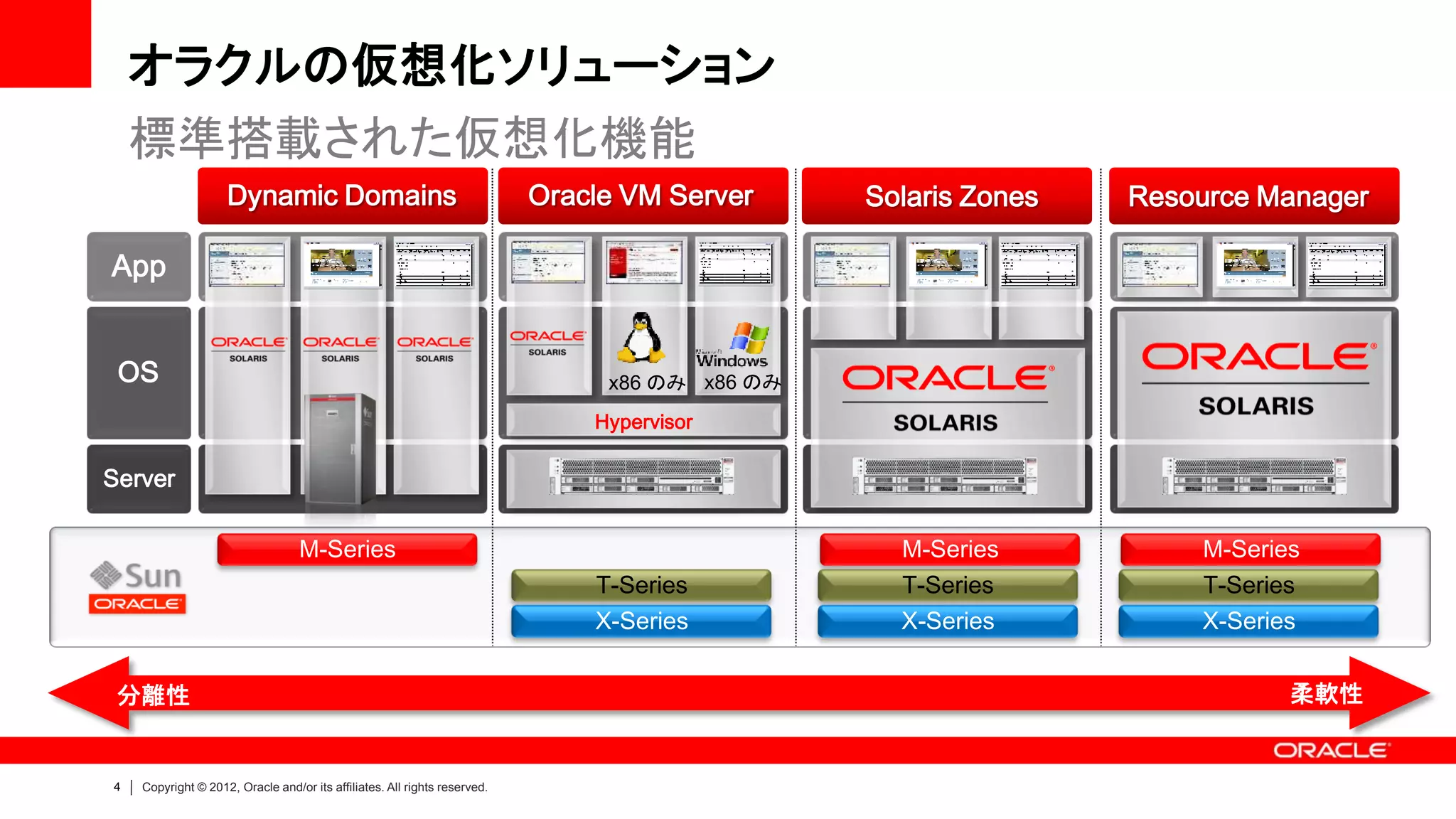

4. オラクルの仮想化ソリューション
標準搭載された仮想化機能
Dynamic Domains Oracle VM Server Solaris Zones Resource Manager
App
OS x86 のみ x86 のみ
Hypervisor
Server
M-Series M-Series M-Series
T-Series T-Series T-Series
X-Series X-Series X-Series
分離性 柔軟性
4 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

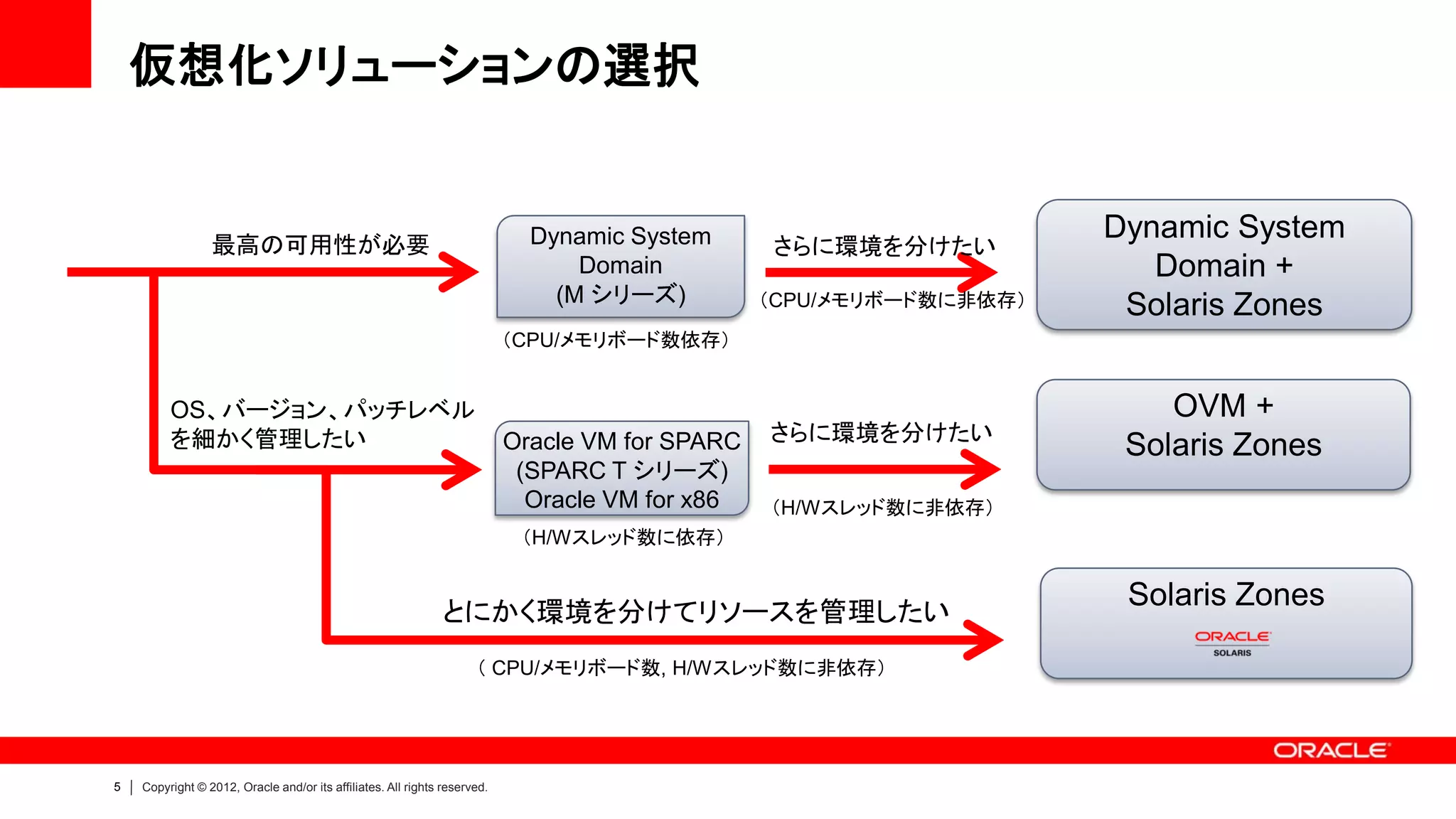

5. 仮想化ソリューションの選択
最高の可用性が必要 Dynamic System Dynamic System
さらに環境を分けたい
Domain Domain +
(M シリーズ) (CPU/メモリボード数に非依存) Solaris Zones
(CPU/メモリボード数依存)
OS、バージョン、パッチレベル OVM +
を細かく管理したい Oracle VM for SPARC さらに環境を分けたい
Solaris Zones
(SPARC T シリーズ)
Oracle VM for x86 (H/Wスレッド数に非依存)
(H/Wスレッド数に依存)
Solaris Zones
とにかく環境を分けてリソースを管理したい
( CPU/メモリボード数, H/Wスレッド数に非依存)
5 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.
7. Oracle Solaris Zones
オペレーティングシステムに組み込まれた仮想化機能
• 単一システム上に複数の
隔離されたランタイム環境(Solaris インスタンス )を提供する機能
• ゾーンは大きく 2 種類に区分 zone01 zone02 zone03
大域ゾーン (global zone)
net0:1
net0:2
zcons
zcons
Platform
• オペレーティングシステムの実体
zcons
/data
/data
/data
net1
/usr
/usr
Virtual
/usr
非大域ゾーン (non-global zone) zoneadmd zoneadmd zoneadmd
• 大域ゾーン上で動作するアプリケーション ゾーン管理 (zonecfg, zoneadm, zlogin, etc)
実行環境
• 大域ゾーンとカーネルを共有
• 非大域ゾーン間は完全に隔離
C C C C
• 最大 8192 個 (大域ゾーン含む) 作成可能
7 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

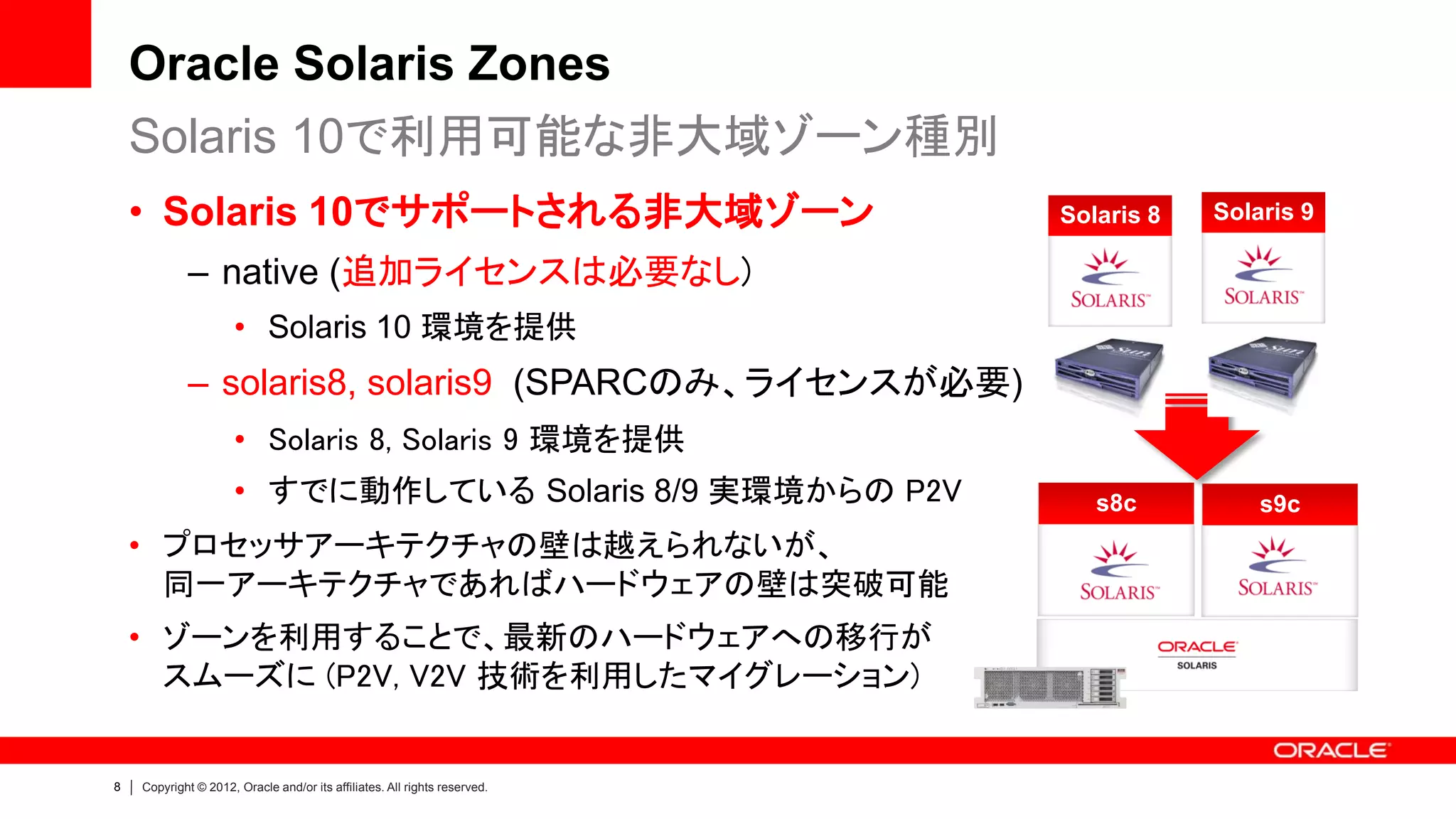

8. Oracle Solaris Zones
Solaris 10で利用可能な非大域ゾーン種別
• Solaris 10でサポートされる非大域ゾーン Solaris 8 Solaris 9
– native (追加ライセンスは必要なし)
• Solaris 10 環境を提供
– solaris8, solaris9 (SPARCのみ、ライセンスが必要)
• Solaris 8, Solaris 9 環境を提供
• すでに動作している Solaris 8/9 実環境からの P2V s8c s9c
• プロセッサアーキテクチャの壁は越えられないが、
同一アーキテクチャであればハードウェアの壁は突破可能
• ゾーンを利用することで、最新のハードウェアへの移行が
スムーズに (P2V, V2V 技術を利用したマイグレーション)
8 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

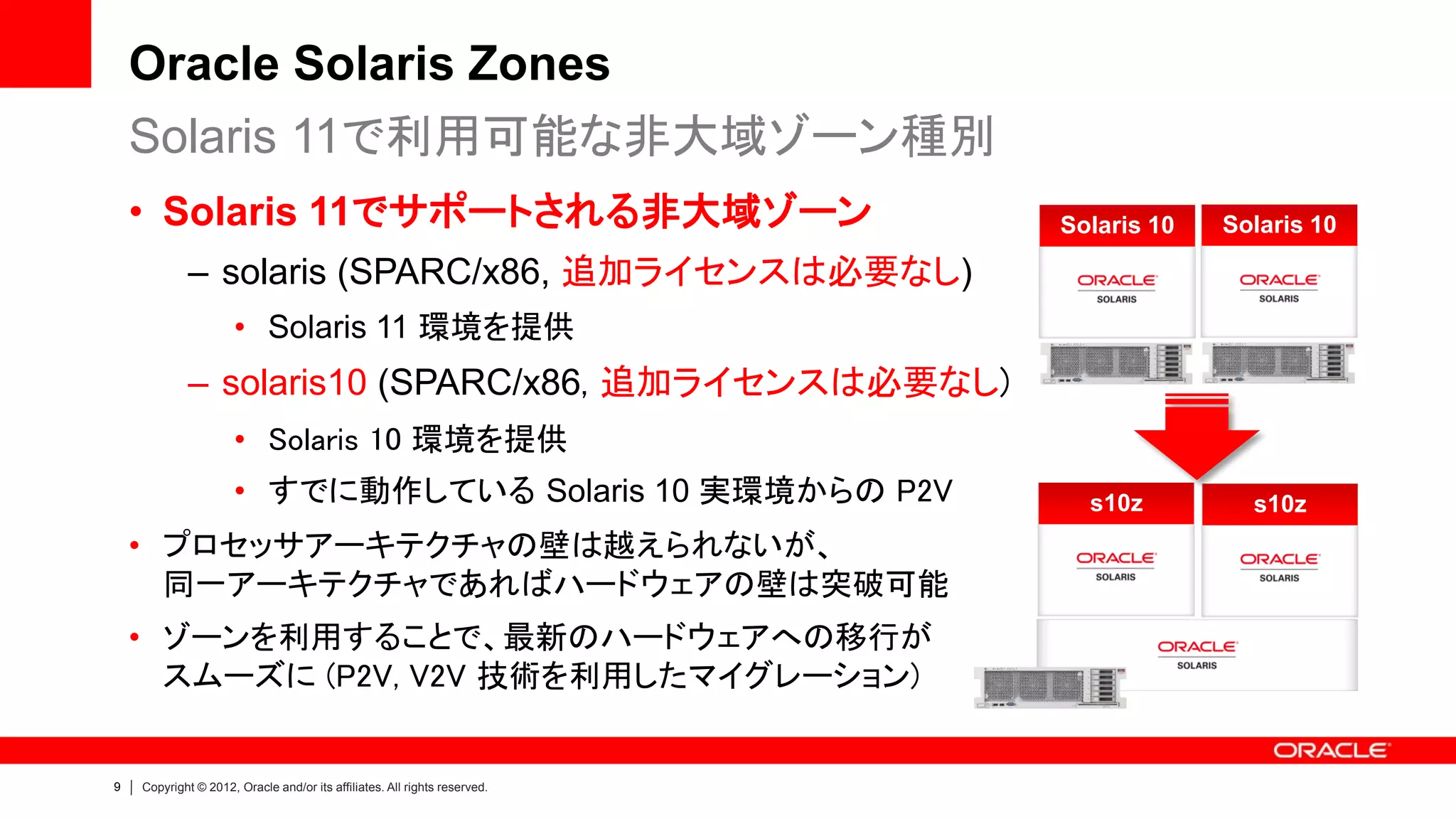

9. Oracle Solaris Zones
Solaris 11で利用可能な非大域ゾーン種別
• Solaris 11でサポートされる非大域ゾーン Solaris 10 Solaris 10
– solaris (SPARC/x86, 追加ライセンスは必要なし)
• Solaris 11 環境を提供
– solaris10 (SPARC/x86, 追加ライセンスは必要なし)
• Solaris 10 環境を提供
• すでに動作している Solaris 10 実環境からの P2V s10z s10z
• プロセッサアーキテクチャの壁は越えられないが、
同一アーキテクチャであればハードウェアの壁は突破可能
• ゾーンを利用することで、最新のハードウェアへの移行が
スムーズに (P2V, V2V 技術を利用したマイグレーション)
9 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

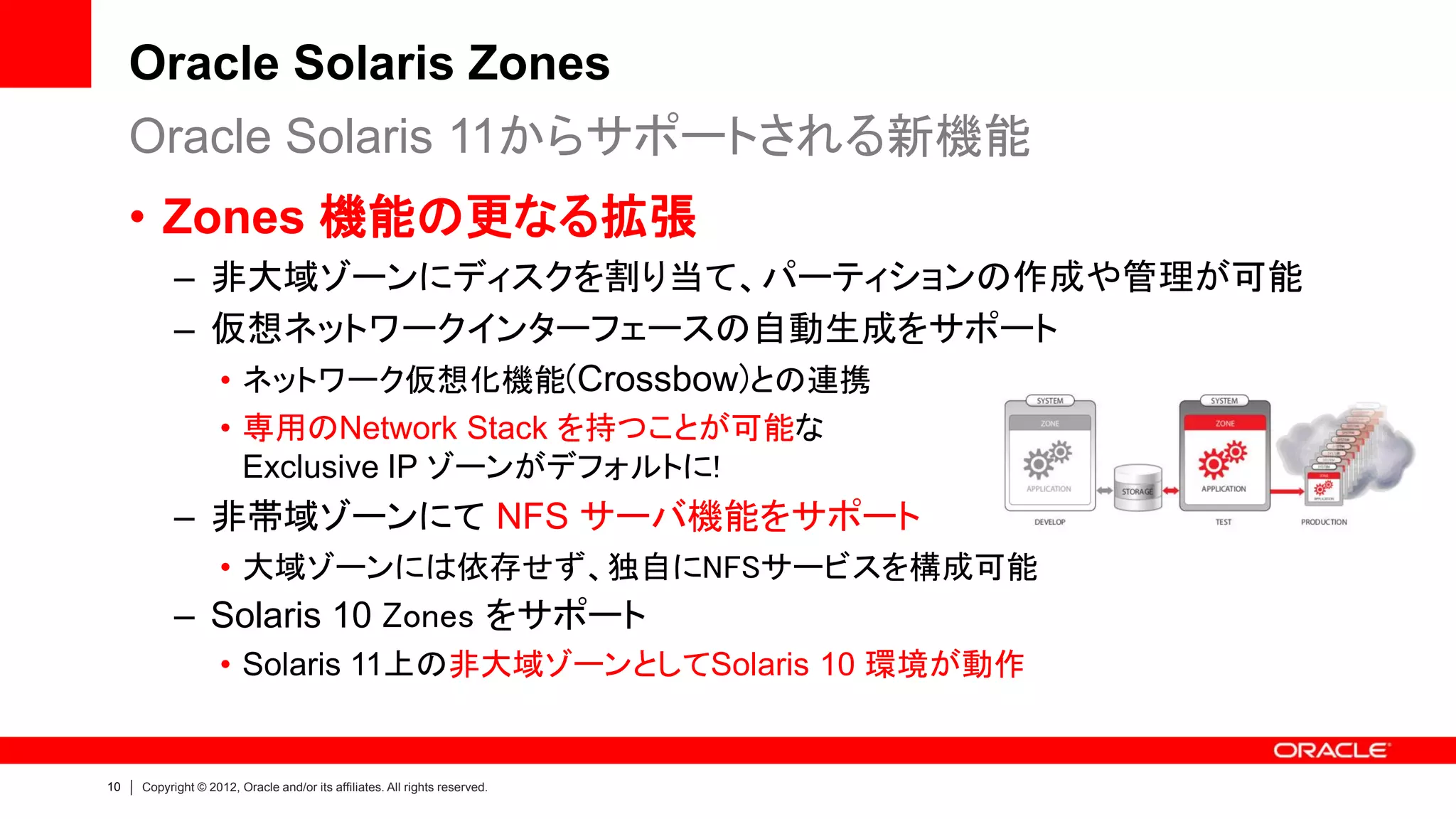

10. Oracle Solaris Zones
Oracle Solaris 11からサポートされる新機能
• Zones 機能の更なる拡張
– 非大域ゾーンにディスクを割り当て、パーティションの作成や管理が可能
– 仮想ネットワークインターフェースの自動生成をサポート
• ネットワーク仮想化機能(Crossbow)との連携
• 専用のNetwork Stack を持つことが可能な
Exclusive IP ゾーンがデフォルトに!
– 非帯域ゾーンにて NFS サーバ機能をサポート
• 大域ゾーンには依存せず、独自にNFSサービスを構成可能
– Solaris 10 Zones をサポート
• Solaris 11上の非大域ゾーンとしてSolaris 10 環境が動作
10 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

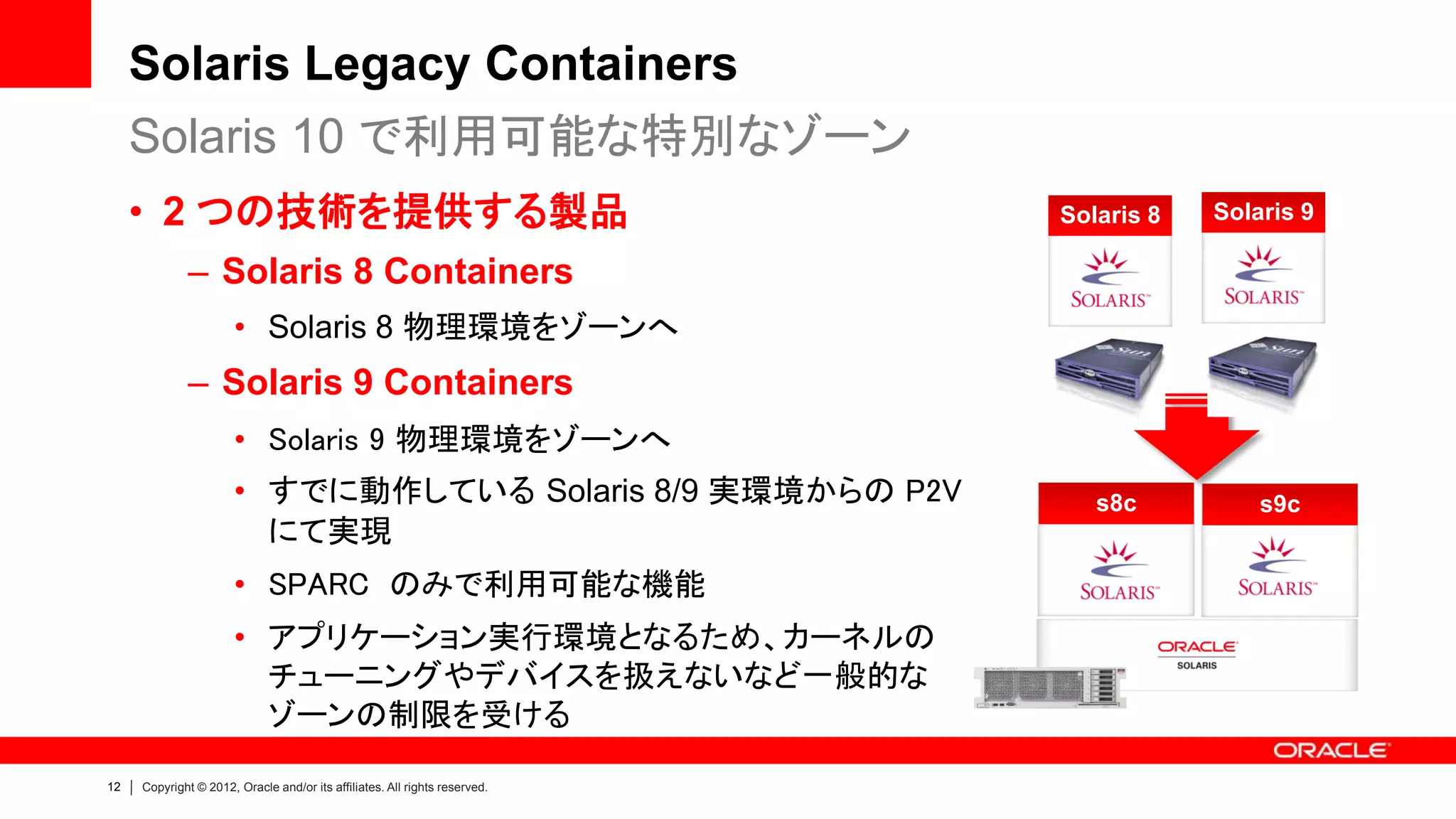

12. Solaris Legacy Containers
Solaris 10 で利用可能な特別なゾーン
• 2 つの技術を提供する製品 Solaris 8 Solaris 9
– Solaris 8 Containers
• Solaris 8 物理環境をゾーンへ
– Solaris 9 Containers
• Solaris 9 物理環境をゾーンへ
• すでに動作している Solaris 8/9 実環境からの P2V s8c s9c
にて実現
• SPARC のみで利用可能な機能
• アプリケーション実行環境となるため、カーネルの
チューニングやデバイスを扱えないなど一般的な
ゾーンの制限を受ける
12 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

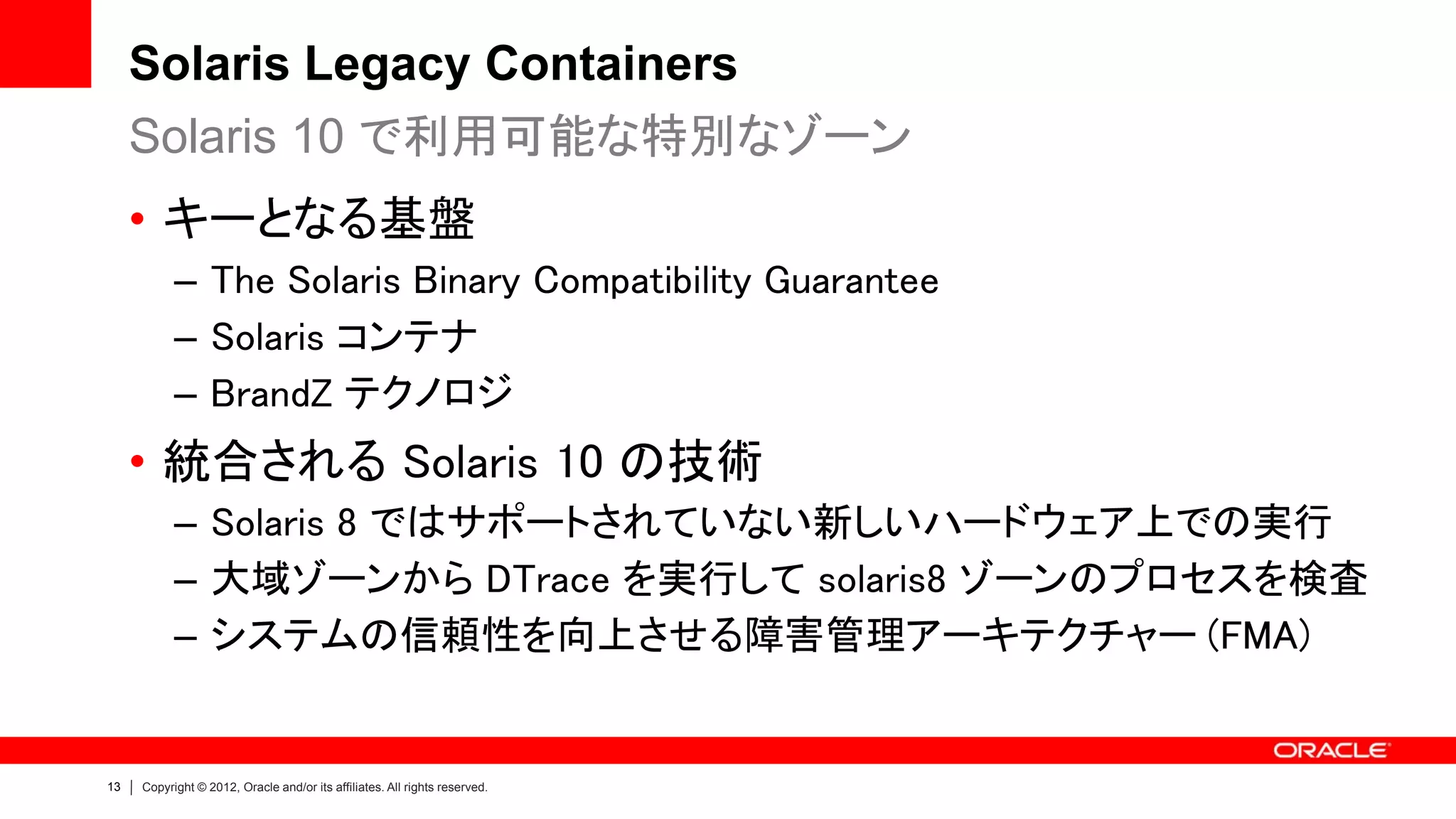

13. Solaris Legacy Containers
Solaris 10 で利用可能な特別なゾーン
• キーとなる基盤
– The Solaris Binary Compatibility Guarantee
– Solaris コンテナ
– BrandZ テクノロジ
• 統合される Solaris 10 の技術
– Solaris 8 ではサポートされていない新しいハードウェア上での実行
– 大域ゾーンから DTrace を実行して solaris8 ゾーンのプロセスを検査
– システムの信頼性を向上させる障害管理アーキテクチャー (FMA)
13 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

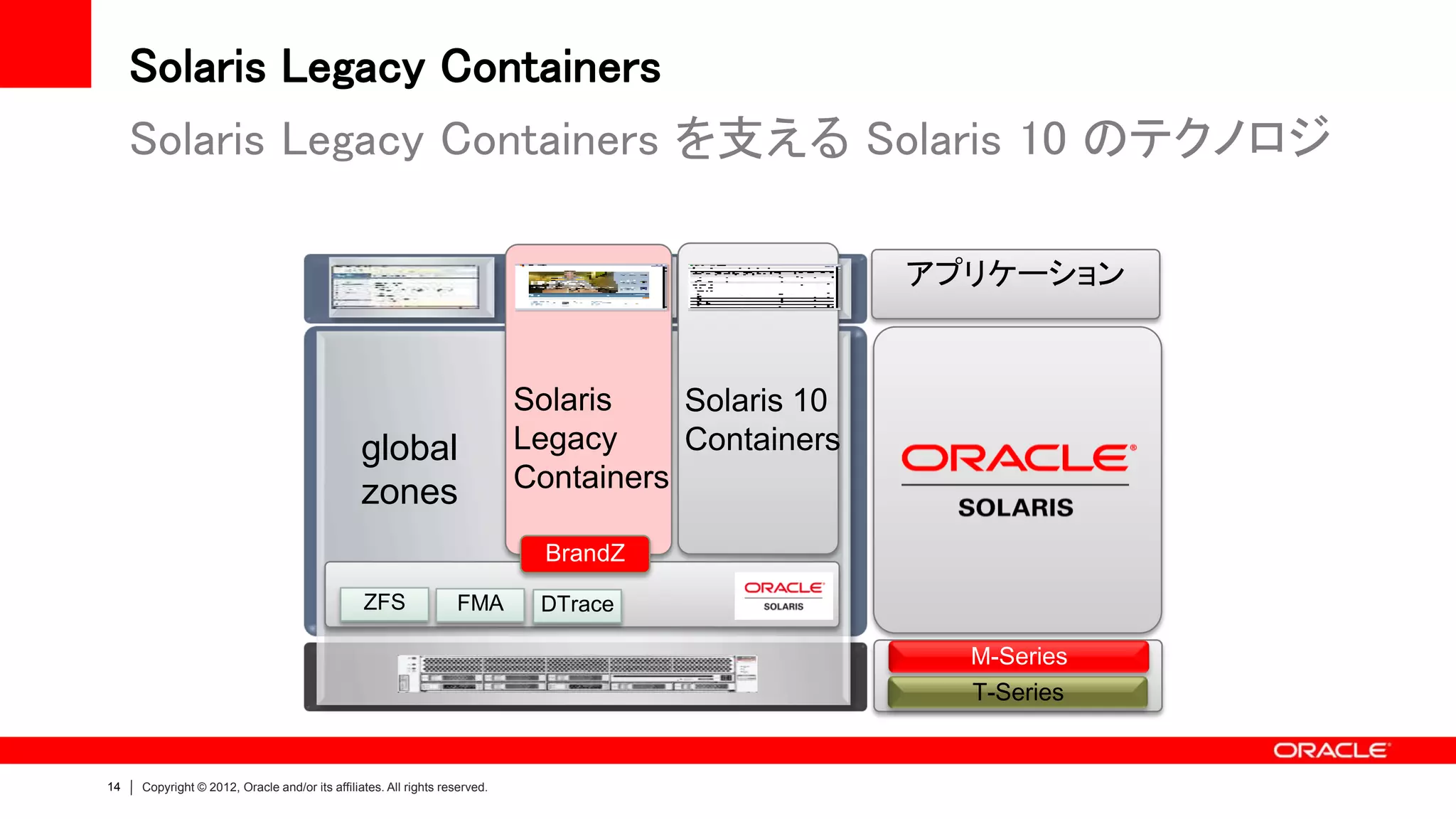

14. Solaris Legacy Containers
Solaris Legacy Containers を支える Solaris 10 のテクノロジ
アプリケーション
Solaris Solaris 10
global Legacy Containers
zones Containers
BrandZ
ZFS FMA DTrace
M-Series
T-Series
14 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

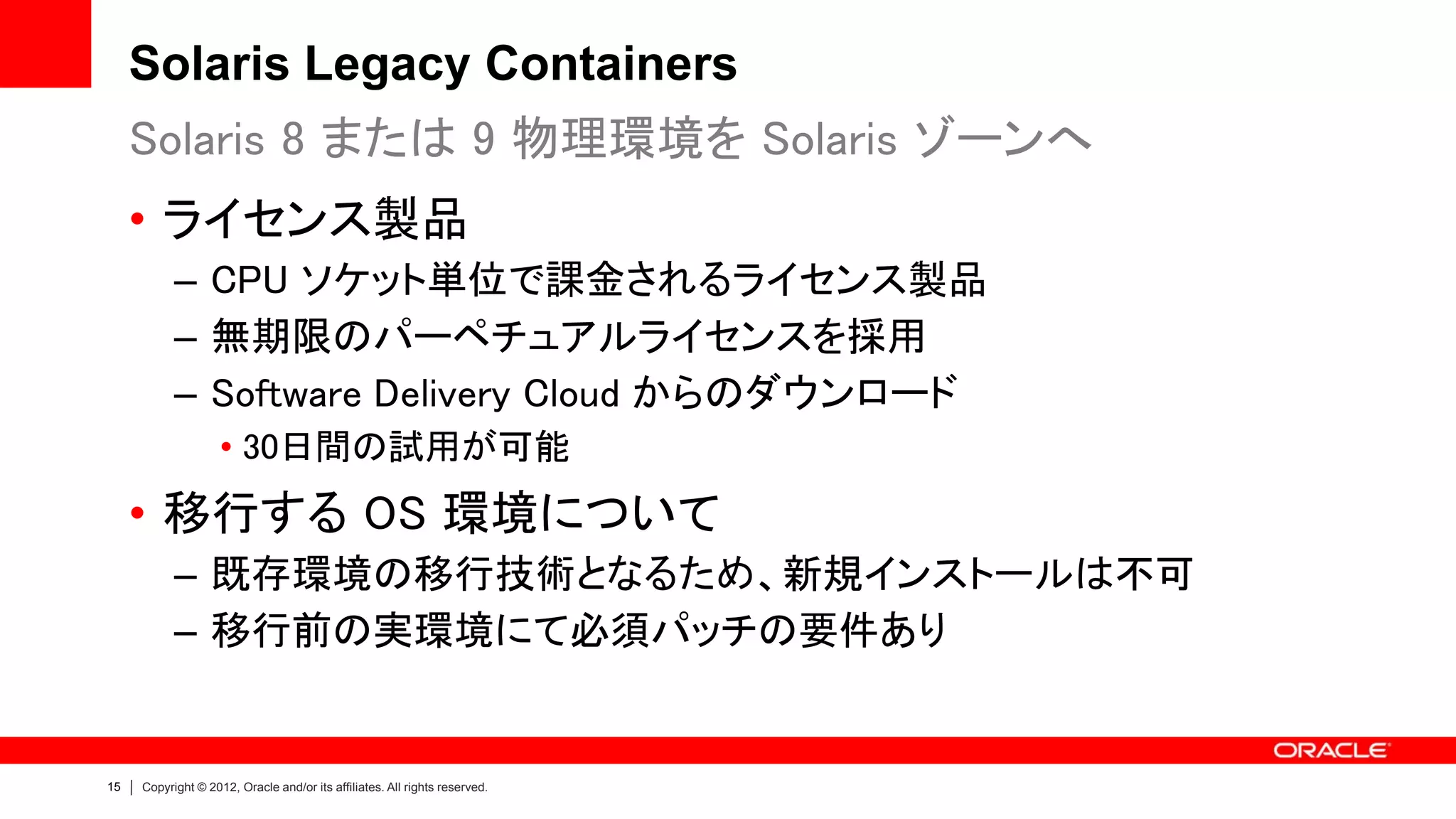

15. Solaris Legacy Containers
Solaris 8 または 9 物理環境を Solaris ゾーンへ
• ライセンス製品
– CPU ソケット単位で課金されるライセンス製品
– 無期限のパーペチュアルライセンスを採用
– Software Delivery Cloud からのダウンロード
• 30日間の試用が可能
• 移行する OS 環境について
– 既存環境の移行技術となるため、新規インストールは不可
– 移行前の実環境にて必須パッチの要件あり
15 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

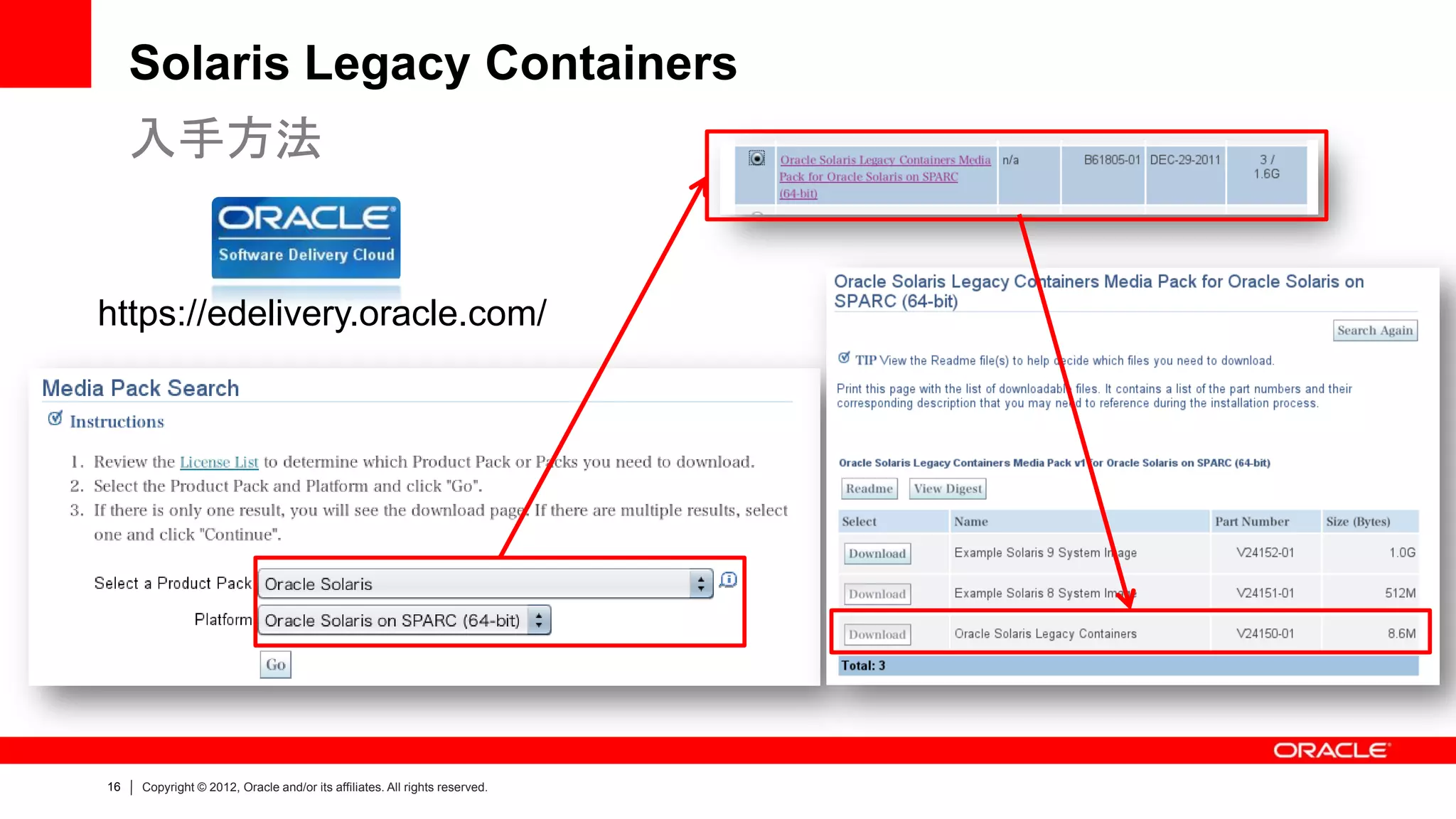

16. Solaris Legacy Containers
入手方法
https://edelivery.oracle.com/
16 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

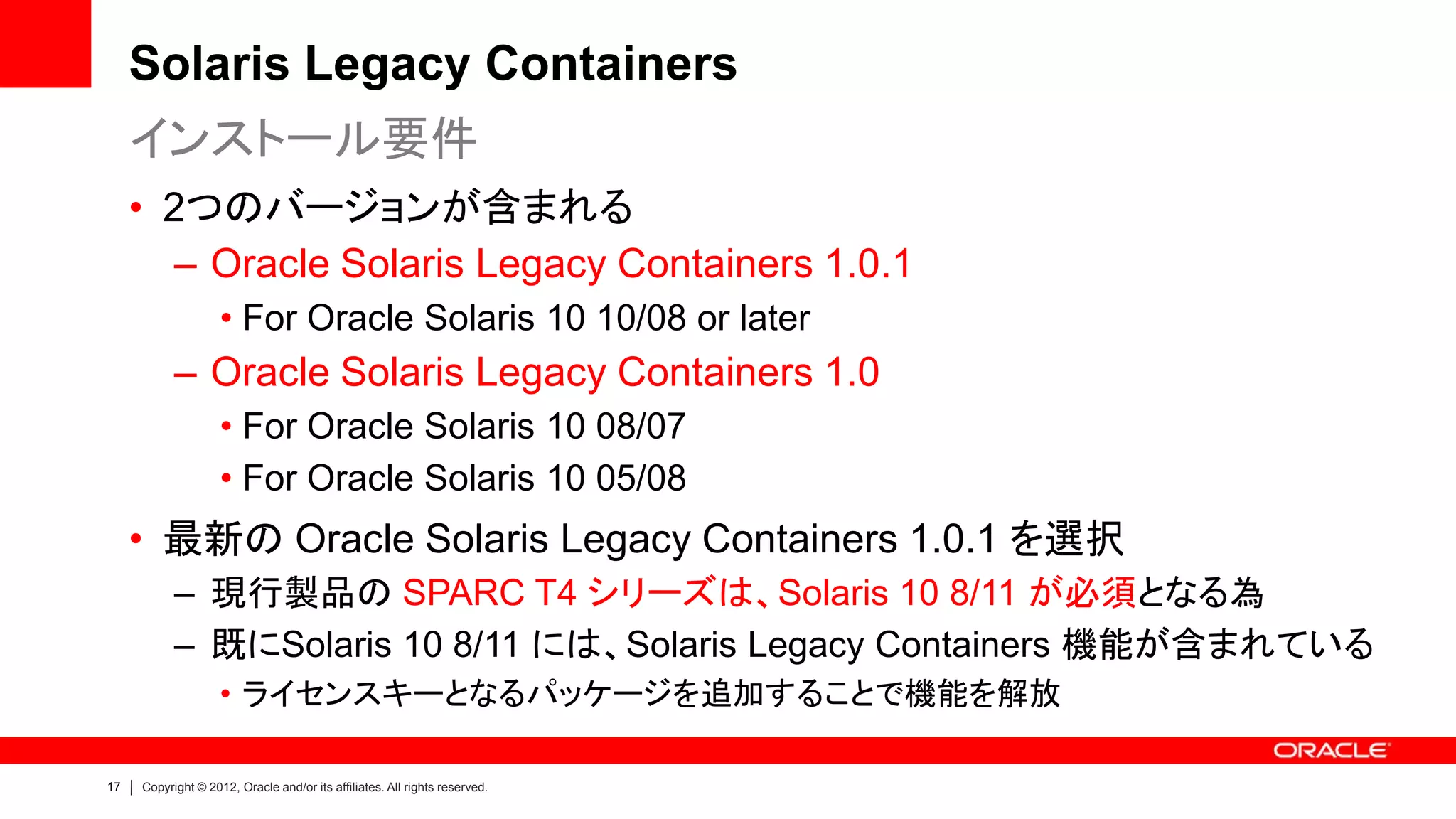

17. Solaris Legacy Containers
インストール要件
• 2つのバージョンが含まれる
– Oracle Solaris Legacy Containers 1.0.1
• For Oracle Solaris 10 10/08 or later
– Oracle Solaris Legacy Containers 1.0
• For Oracle Solaris 10 08/07
• For Oracle Solaris 10 05/08
• 最新の Oracle Solaris Legacy Containers 1.0.1 を選択
– 現行製品の SPARC T4 シリーズは、Solaris 10 8/11 が必須となる為
– 既にSolaris 10 8/11 には、Solaris Legacy Containers 機能が含まれている
• ライセンスキーとなるパッケージを追加することで機能を解放
17 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

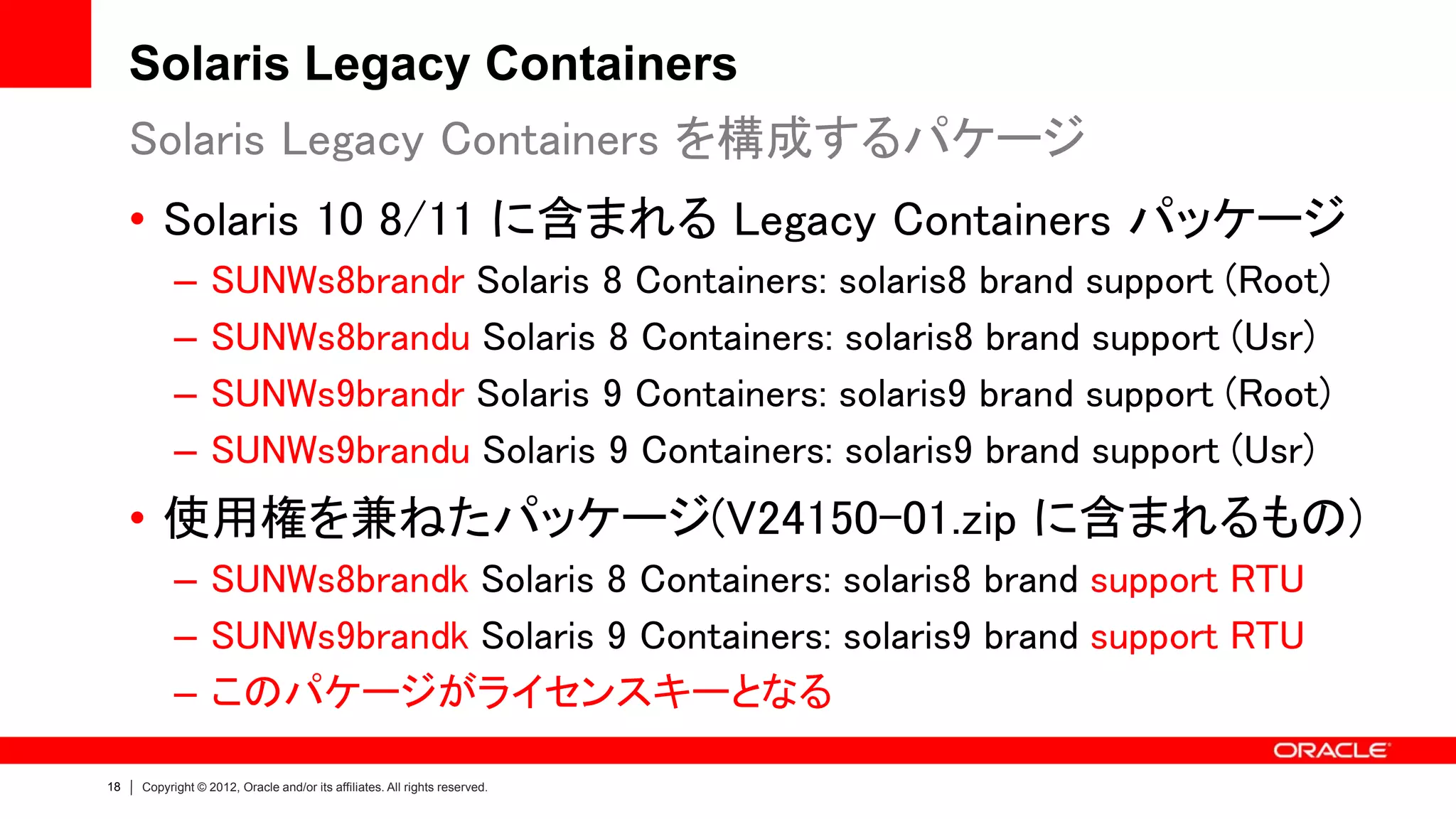

18. Solaris Legacy Containers
Solaris Legacy Containers を構成するパケージ
• Solaris 10 8/11 に含まれる Legacy Containers パッケージ
– SUNWs8brandr Solaris 8 Containers: solaris8 brand support (Root)
– SUNWs8brandu Solaris 8 Containers: solaris8 brand support (Usr)
– SUNWs9brandr Solaris 9 Containers: solaris9 brand support (Root)
– SUNWs9brandu Solaris 9 Containers: solaris9 brand support (Usr)
• 使用権を兼ねたパッケージ(V24150-01.zip に含まれるもの)
– SUNWs8brandk Solaris 8 Containers: solaris8 brand support RTU
– SUNWs9brandk Solaris 9 Containers: solaris9 brand support RTU
– このパケージがライセンスキーとなる
18 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

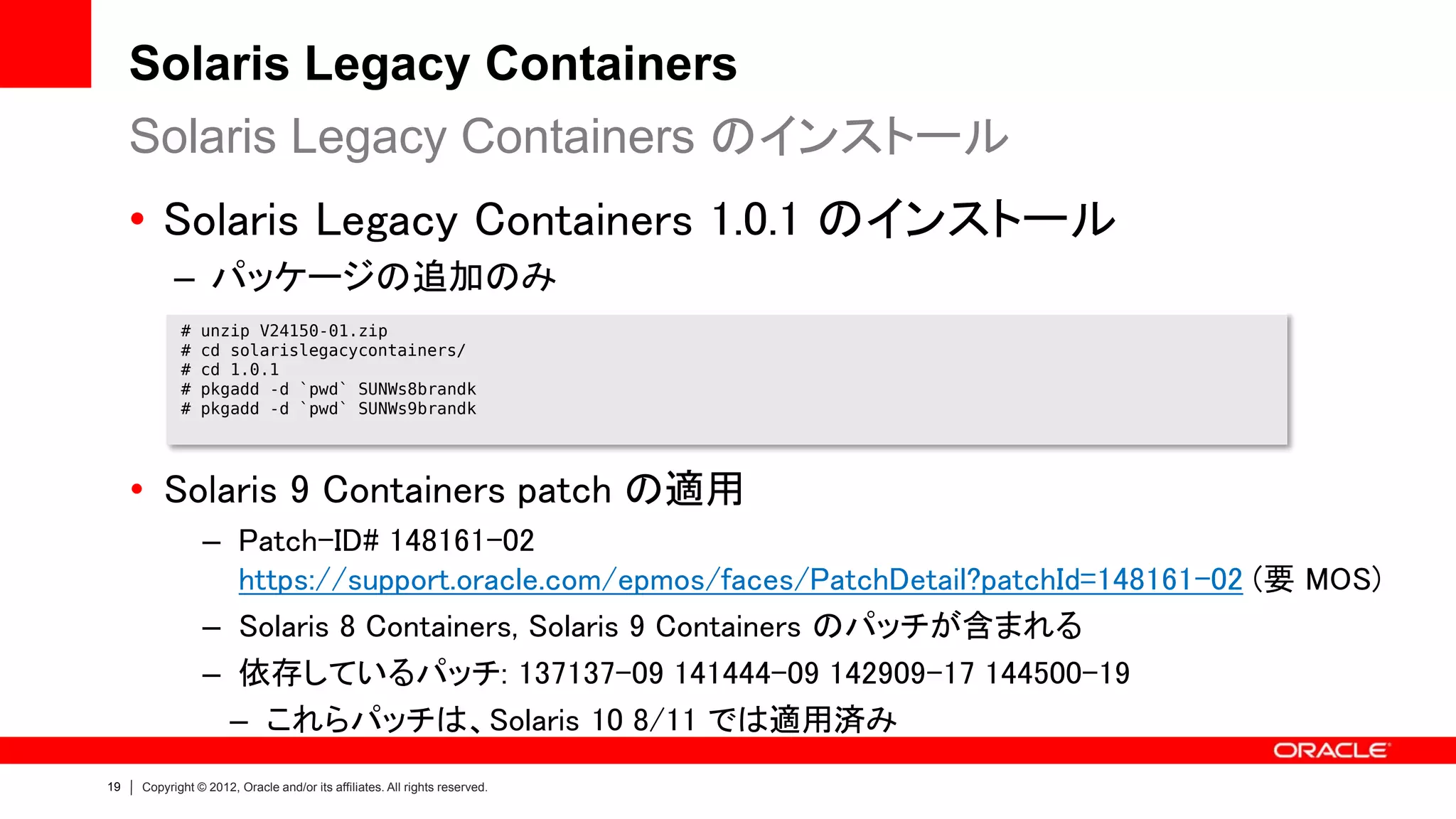

19. Solaris Legacy Containers
Solaris Legacy Containers のインストール
• Solaris Legacy Containers 1.0.1 のインストール
– パッケージの追加のみ
# unzip V24150-01.zip
# cd solarislegacycontainers/
# cd 1.0.1
# pkgadd -d `pwd` SUNWs8brandk
# pkgadd -d `pwd` SUNWs9brandk
• Solaris 9 Containers patch の適用
– Patch-ID# 148161-02
https://support.oracle.com/epmos/faces/PatchDetail?patchId=148161-02 (要 MOS)
– Solaris 8 Containers, Solaris 9 Containers のパッチが含まれる
– 依存しているパッチ: 137137-09 141444-09 142909-17 144500-19
– これらパッチは、Solaris 10 8/11 では適用済み
19 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

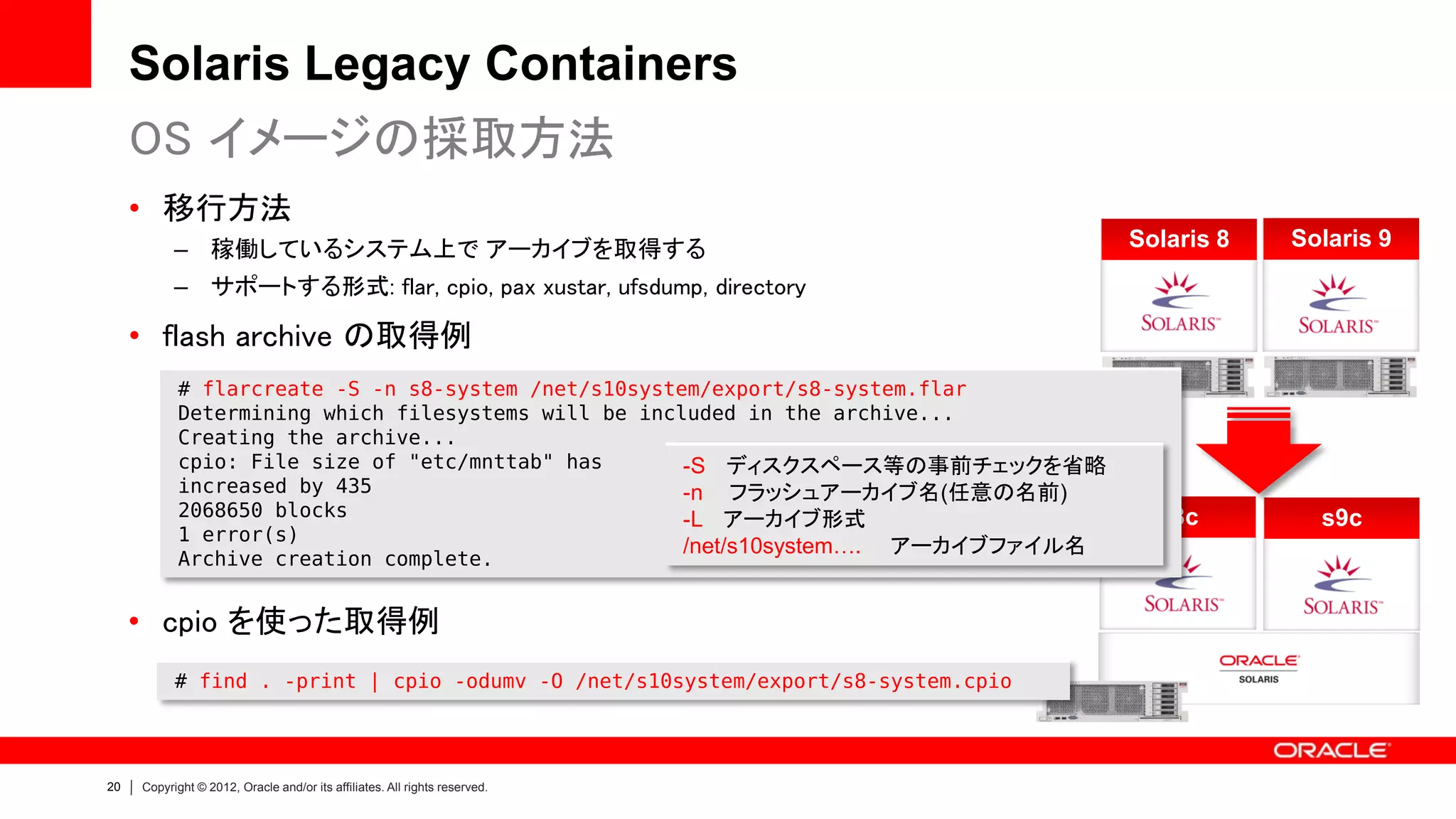

20. Solaris Legacy Containers
OS イメージの採取方法
• 移行方法
– 稼働しているシステム上で アーカイブを取得する Solaris 8 Solaris 9
– サポートする形式: flar, cpio, pax xustar, ufsdump, directory
• flash archive の取得例
# flarcreate -S -n s8-system /net/s10system/export/s8-system.flar
Determining which filesystems will be included in the archive...
Creating the archive...
cpio: File size of "etc/mnttab" has -S ディスクスペース等の事前チェックを省略
increased by 435 -n フラッシュアーカイブ名(任意の名前)
2068650 blocks -L アーカイブ形式 s8c s9c
1 error(s)
/net/s10system…. アーカイブファイル名
Archive creation complete.
• cpio を使った取得例
# find . -print | cpio -odumv -O /net/s10system/export/s8-system.cpio
20 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

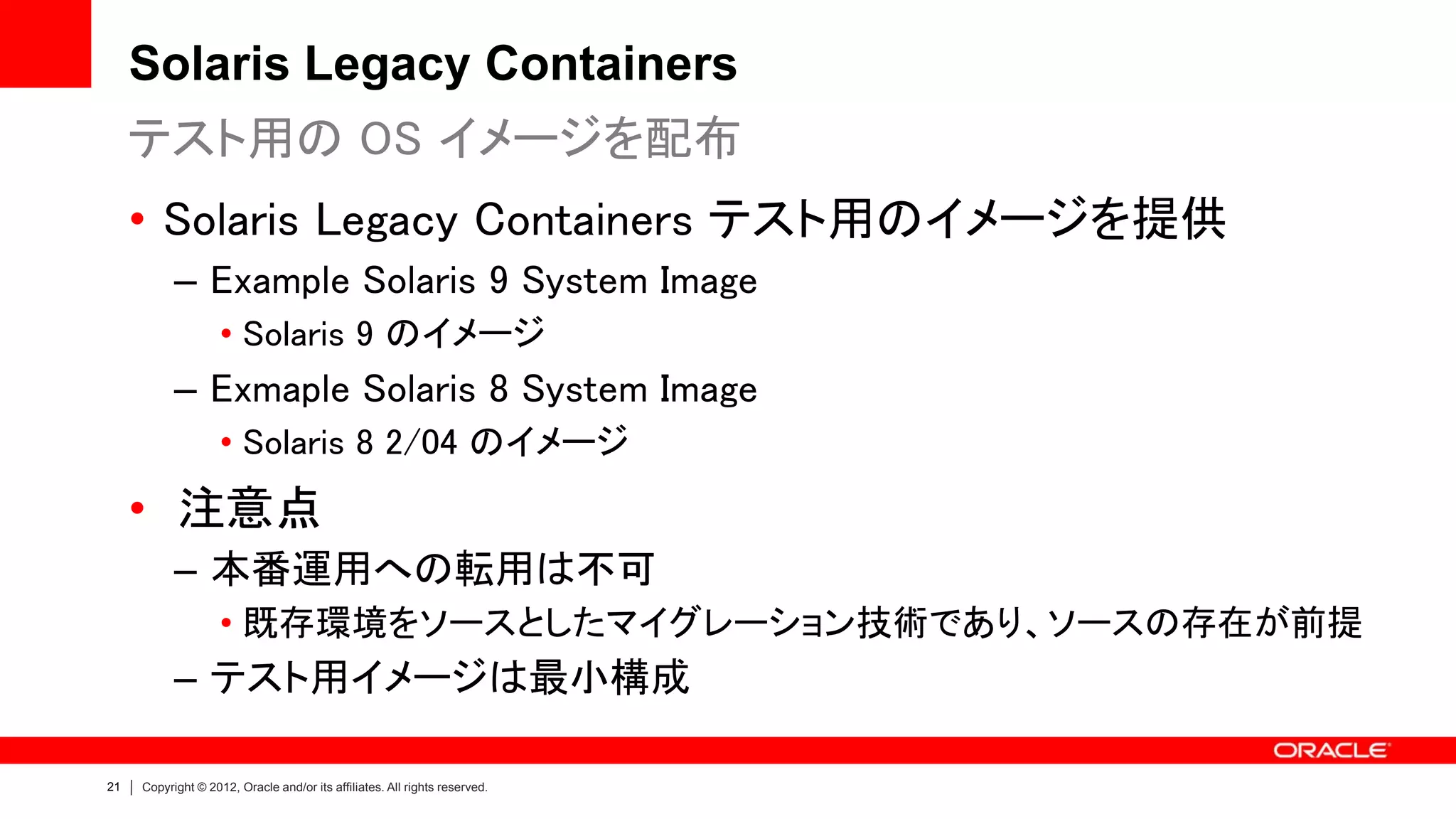

21. Solaris Legacy Containers
テスト用の OS イメージを配布
• Solaris Legacy Containers テスト用のイメージを提供
– Example Solaris 9 System Image
• Solaris 9 のイメージ
– Exmaple Solaris 8 System Image
• Solaris 8 2/04 のイメージ
• 注意点
– 本番運用への転用は不可
• 既存環境をソースとしたマイグレーション技術であり、ソースの存在が前提
– テスト用イメージは最小構成
21 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

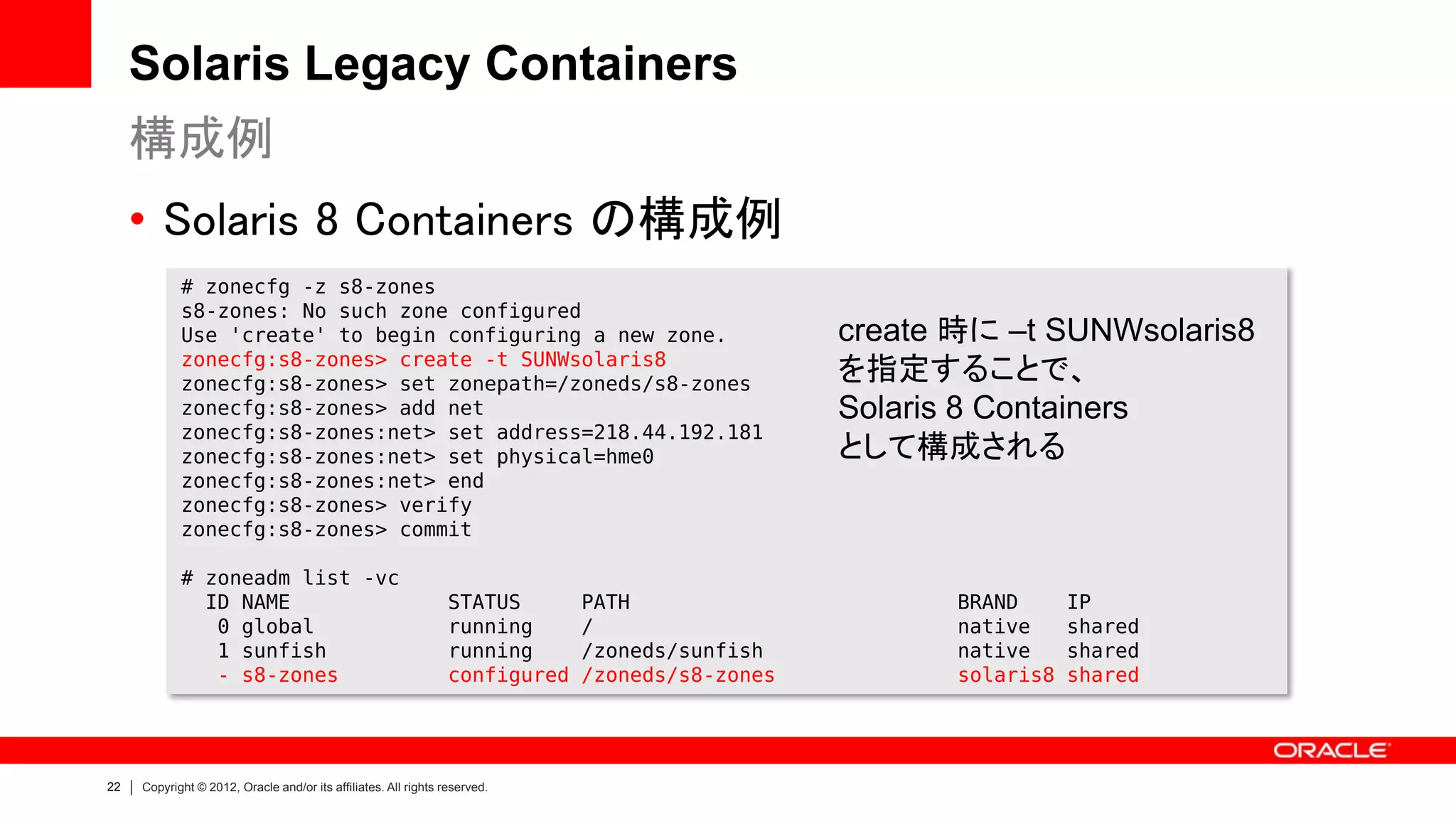

22. Solaris Legacy Containers
構成例
• Solaris 8 Containers の構成例
# zonecfg -z s8-zones
s8-zones: No such zone configured
Use 'create' to begin configuring a new zone. create 時に –t SUNWsolaris8
zonecfg:s8-zones> create -t SUNWsolaris8
zonecfg:s8-zones> set zonepath=/zoneds/s8-zones
を指定することで、
zonecfg:s8-zones> add net Solaris 8 Containers
zonecfg:s8-zones:net> set address=218.44.192.181
zonecfg:s8-zones:net> set physical=hme0 として構成される
zonecfg:s8-zones:net> end
zonecfg:s8-zones> verify
zonecfg:s8-zones> commit
# zoneadm list -vc
ID NAME STATUS PATH BRAND IP
0 global running / native shared
1 sunfish running /zoneds/sunfish native shared
- s8-zones configured /zoneds/s8-zones solaris8 shared
22 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

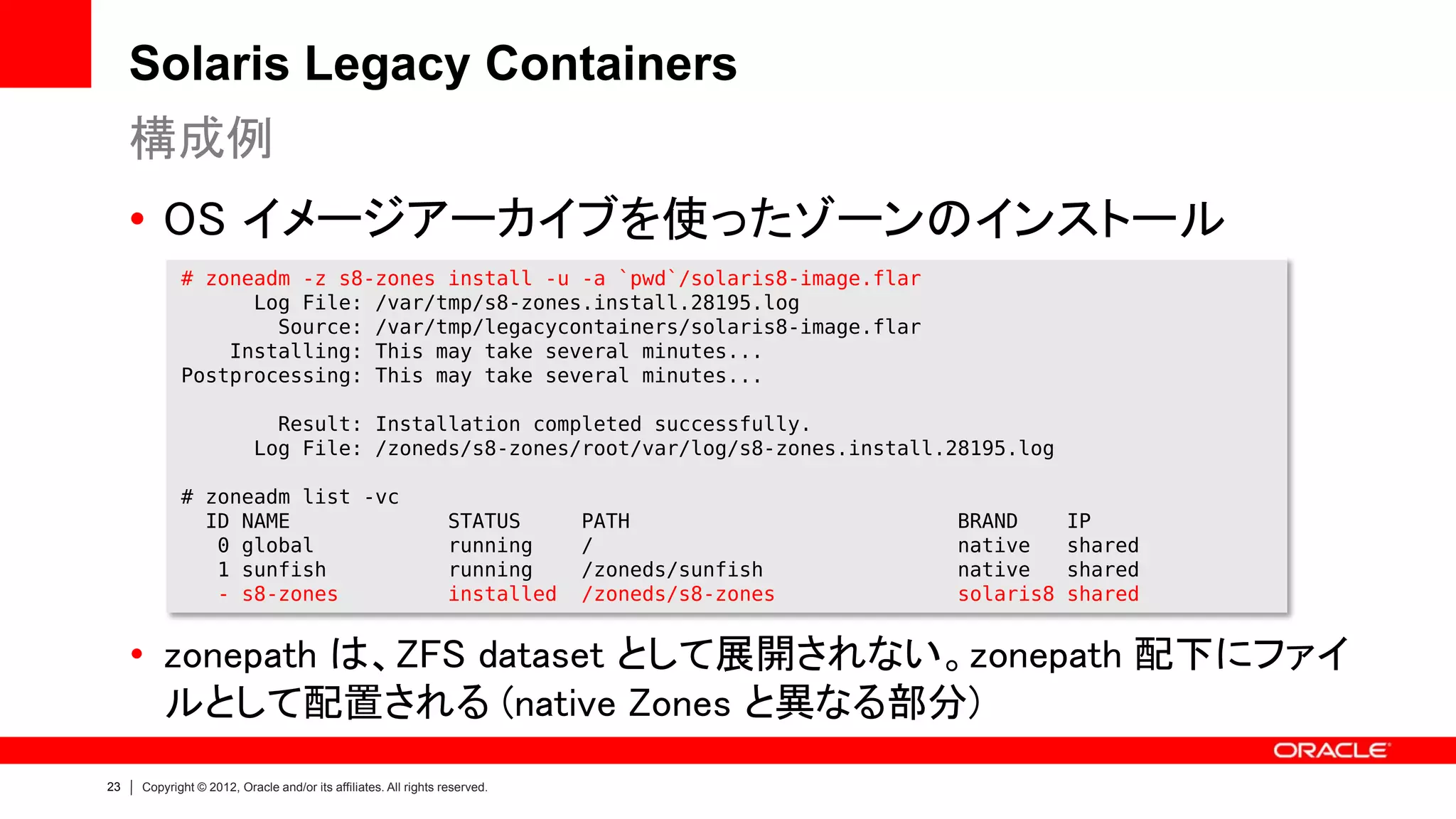

23. Solaris Legacy Containers
構成例
• OS イメージアーカイブを使ったゾーンのインストール
# zoneadm -z s8-zones install -u -a `pwd`/solaris8-image.flar
Log File: /var/tmp/s8-zones.install.28195.log
Source: /var/tmp/legacycontainers/solaris8-image.flar
Installing: This may take several minutes...
Postprocessing: This may take several minutes...
Result: Installation completed successfully.
Log File: /zoneds/s8-zones/root/var/log/s8-zones.install.28195.log
# zoneadm list -vc
ID NAME STATUS PATH BRAND IP
0 global running / native shared
1 sunfish running /zoneds/sunfish native shared
- s8-zones installed /zoneds/s8-zones solaris8 shared
• zonepath は、ZFS dataset として展開されない。zonepath 配下にファイ
ルとして配置される (native Zones と異なる部分)
23 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

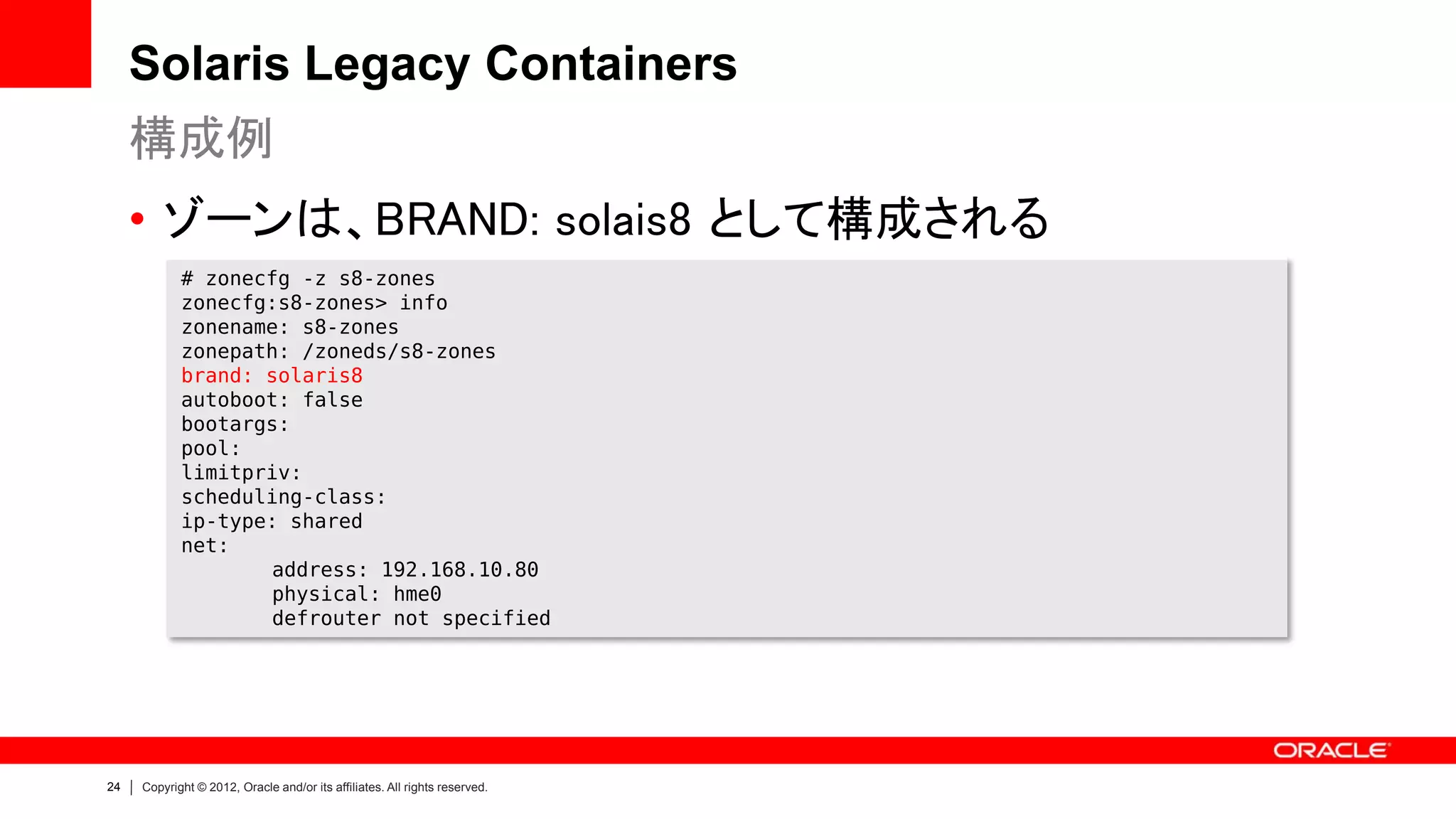

24. Solaris Legacy Containers
構成例
• ゾーンは、BRAND: solais8 として構成される
# zonecfg -z s8-zones
zonecfg:s8-zones> info
zonename: s8-zones
zonepath: /zoneds/s8-zones
brand: solaris8
autoboot: false
bootargs:
pool:
limitpriv:
scheduling-class:
ip-type: shared
net:
address: 192.168.10.80
physical: hme0
defrouter not specified
24 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

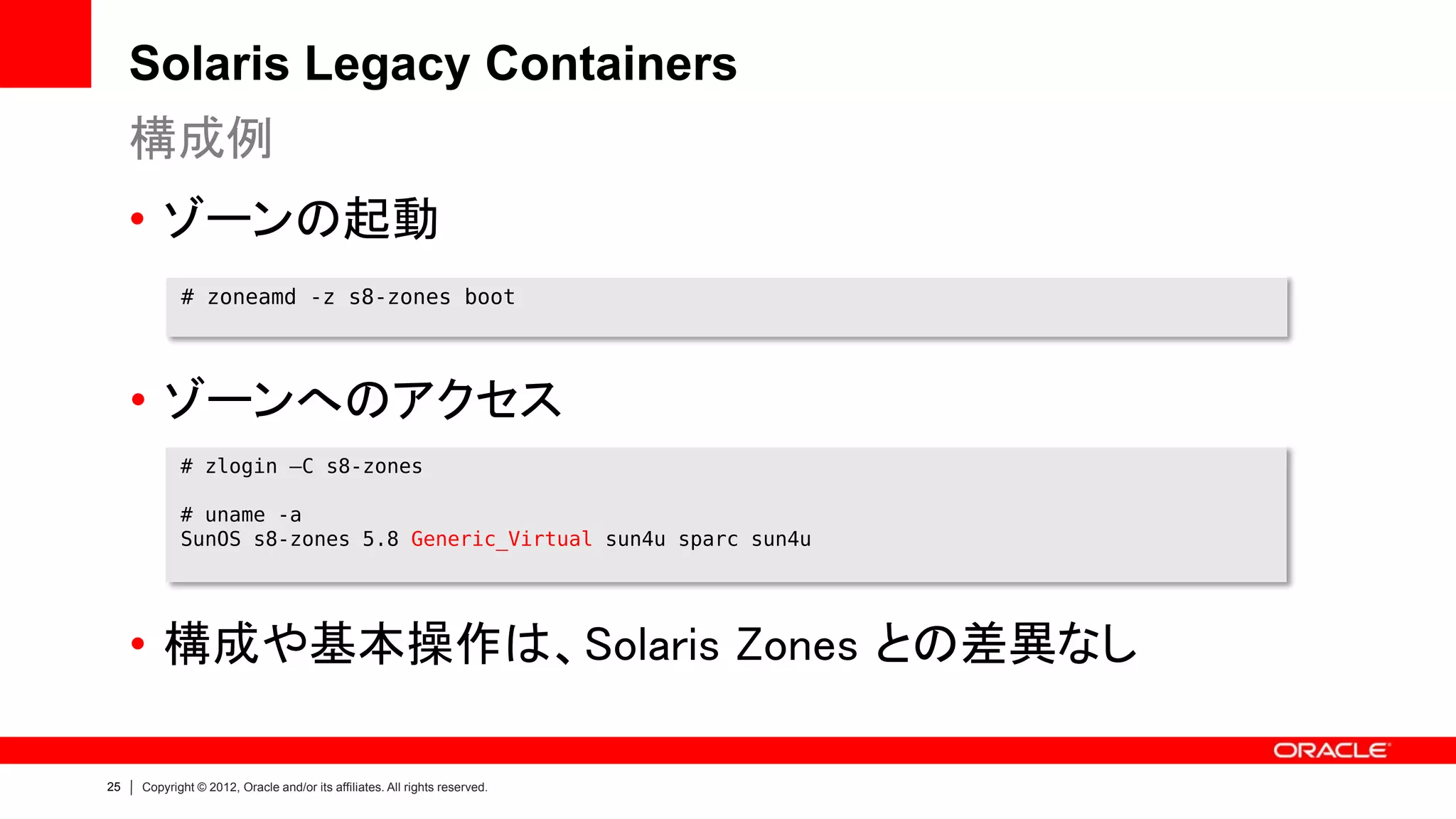

25. Solaris Legacy Containers
構成例
• ゾーンの起動
# zoneamd -z s8-zones boot
• ゾーンへのアクセス
# zlogin –C s8-zones
# uname -a
SunOS s8-zones 5.8 Generic_Virtual sun4u sparc sun4u
• 構成や基本操作は、Solaris Zones との差異なし
25 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

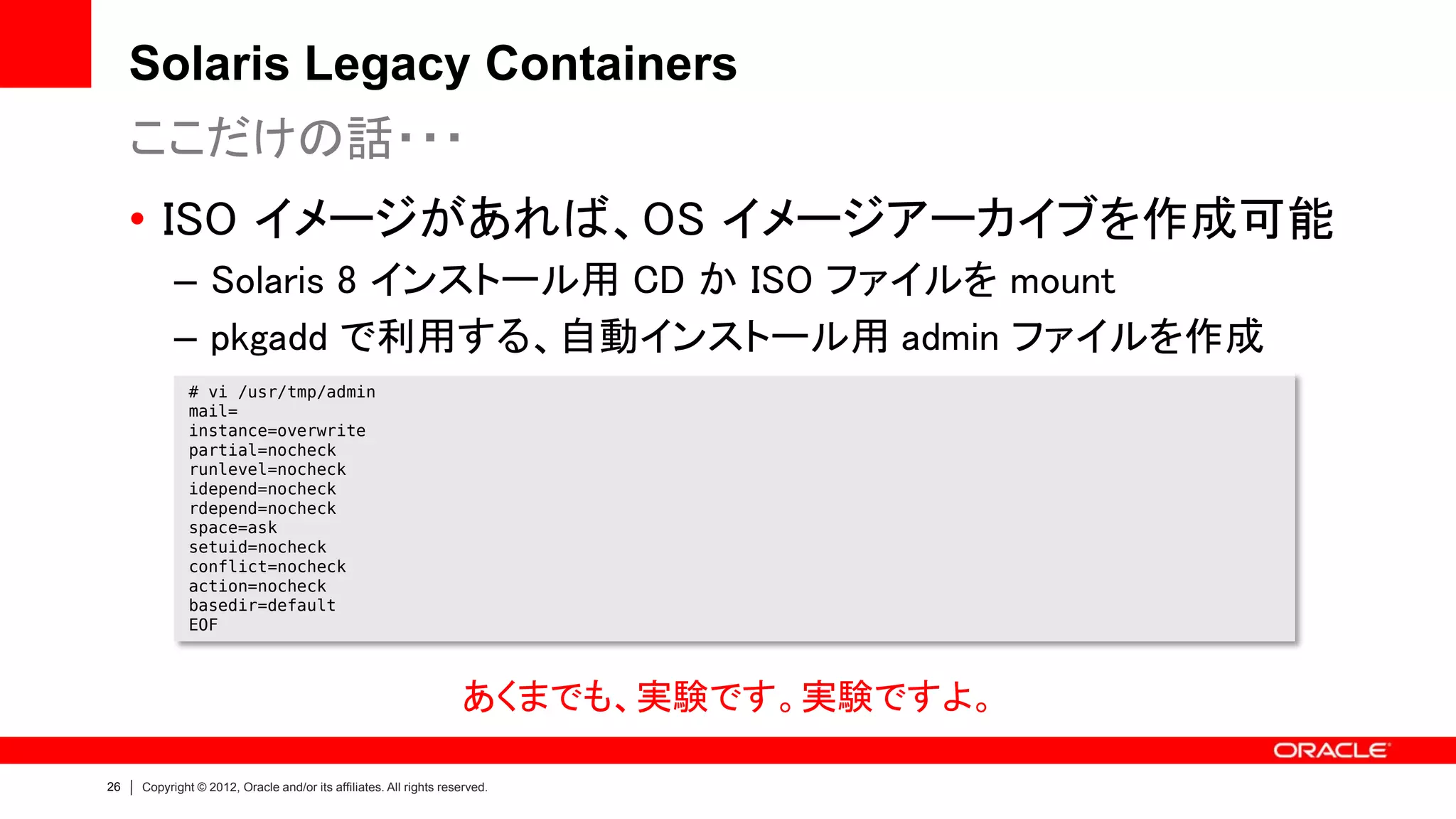

26. Solaris Legacy Containers
ここだけの話・・・
• ISO イメージがあれば、OS イメージアーカイブを作成可能
– Solaris 8 インストール用 CD か ISO ファイルを mount
– pkgadd で利用する、自動インストール用 admin ファイルを作成
# vi /usr/tmp/admin
mail=
instance=overwrite
partial=nocheck
runlevel=nocheck
idepend=nocheck
rdepend=nocheck
space=ask
setuid=nocheck
conflict=nocheck
action=nocheck
basedir=default
EOF
あくまでも、実験です。実験ですよ。
26 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

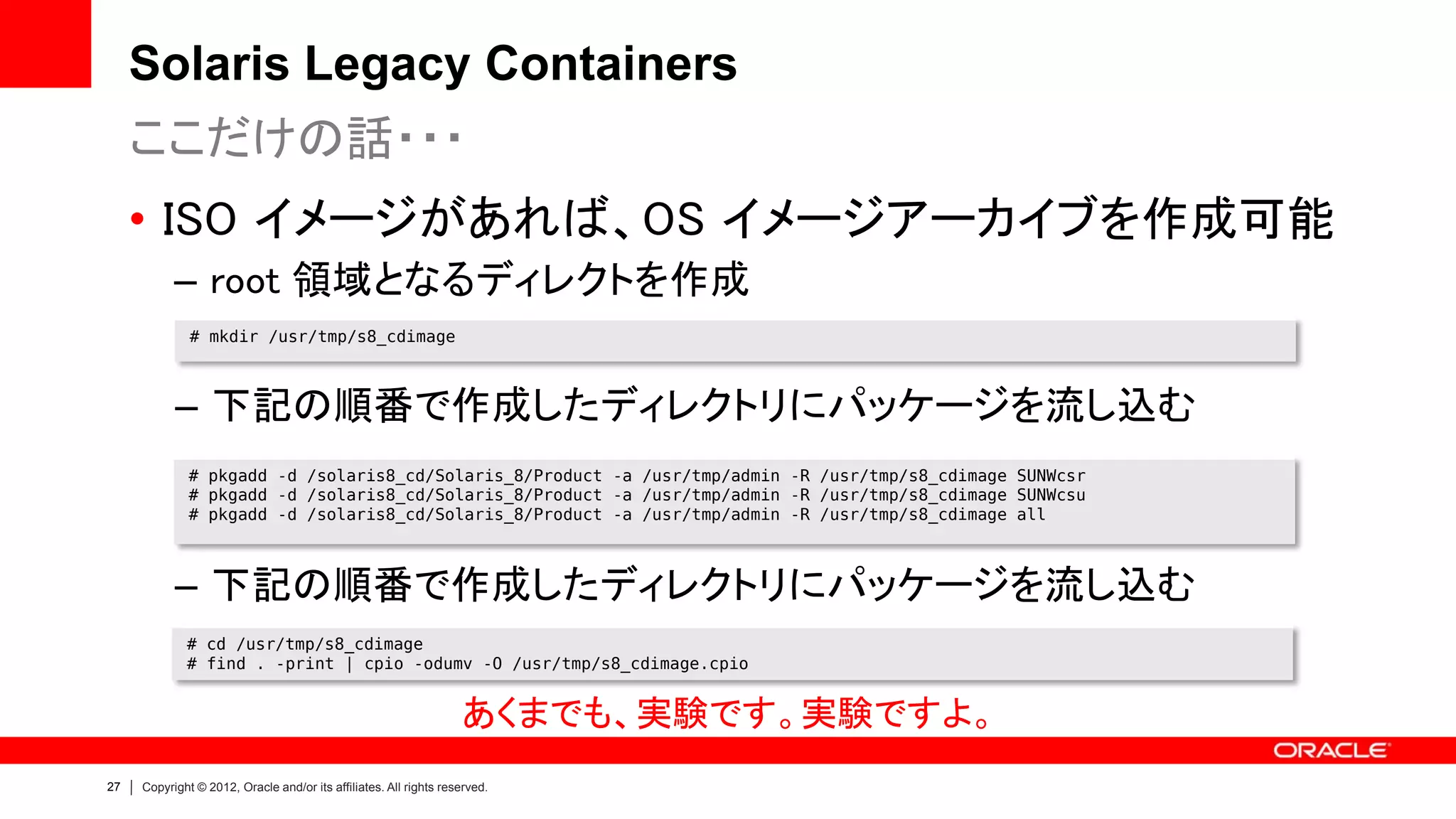

27. Solaris Legacy Containers
ここだけの話・・・
• ISO イメージがあれば、OS イメージアーカイブを作成可能
– root 領域となるディレクトを作成
# mkdir /usr/tmp/s8_cdimage
– 下記の順番で作成したディレクトリにパッケージを流し込む
# pkgadd -d /solaris8_cd/Solaris_8/Product -a /usr/tmp/admin -R /usr/tmp/s8_cdimage SUNWcsr
# pkgadd -d /solaris8_cd/Solaris_8/Product -a /usr/tmp/admin -R /usr/tmp/s8_cdimage SUNWcsu
# pkgadd -d /solaris8_cd/Solaris_8/Product -a /usr/tmp/admin -R /usr/tmp/s8_cdimage all
– 下記の順番で作成したディレクトリにパッケージを流し込む
# cd /usr/tmp/s8_cdimage
# find . -print | cpio -odumv -O /usr/tmp/s8_cdimage.cpio
あくまでも、実験です。実験ですよ。
27 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

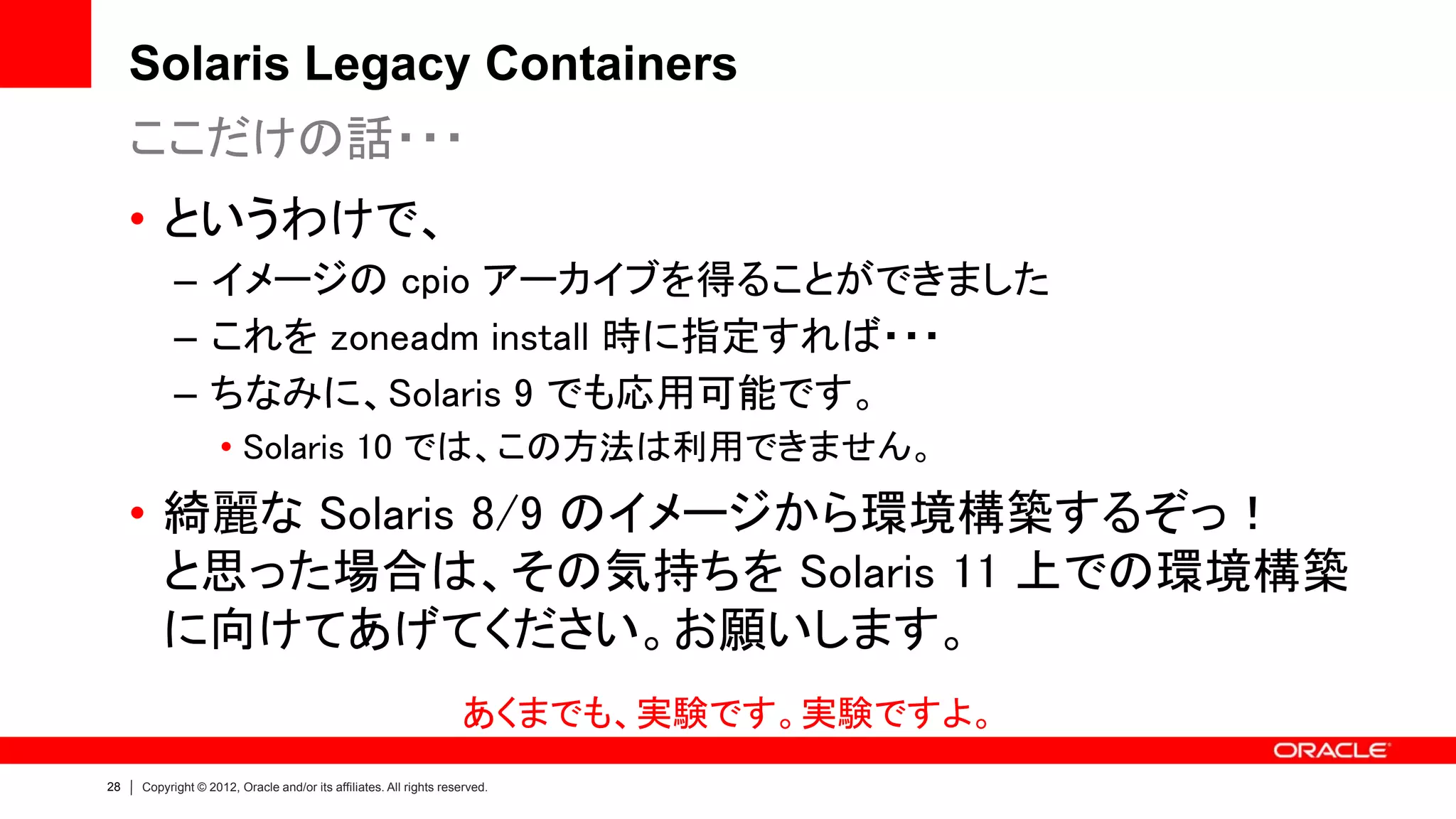

28. Solaris Legacy Containers
ここだけの話・・・
• というわけで、
– イメージの cpio アーカイブを得ることができました
– これを zoneadm install 時に指定すれば・・・
– ちなみに、Solaris 9 でも応用可能です。
• Solaris 10 では、この方法は利用できません。
• 綺麗な Solaris 8/9 のイメージから環境構築するぞっ!
と思った場合は、その気持ちを Solaris 11 上での環境構築
に向けてあげてください。お願いします。
あくまでも、実験です。実験ですよ。
28 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

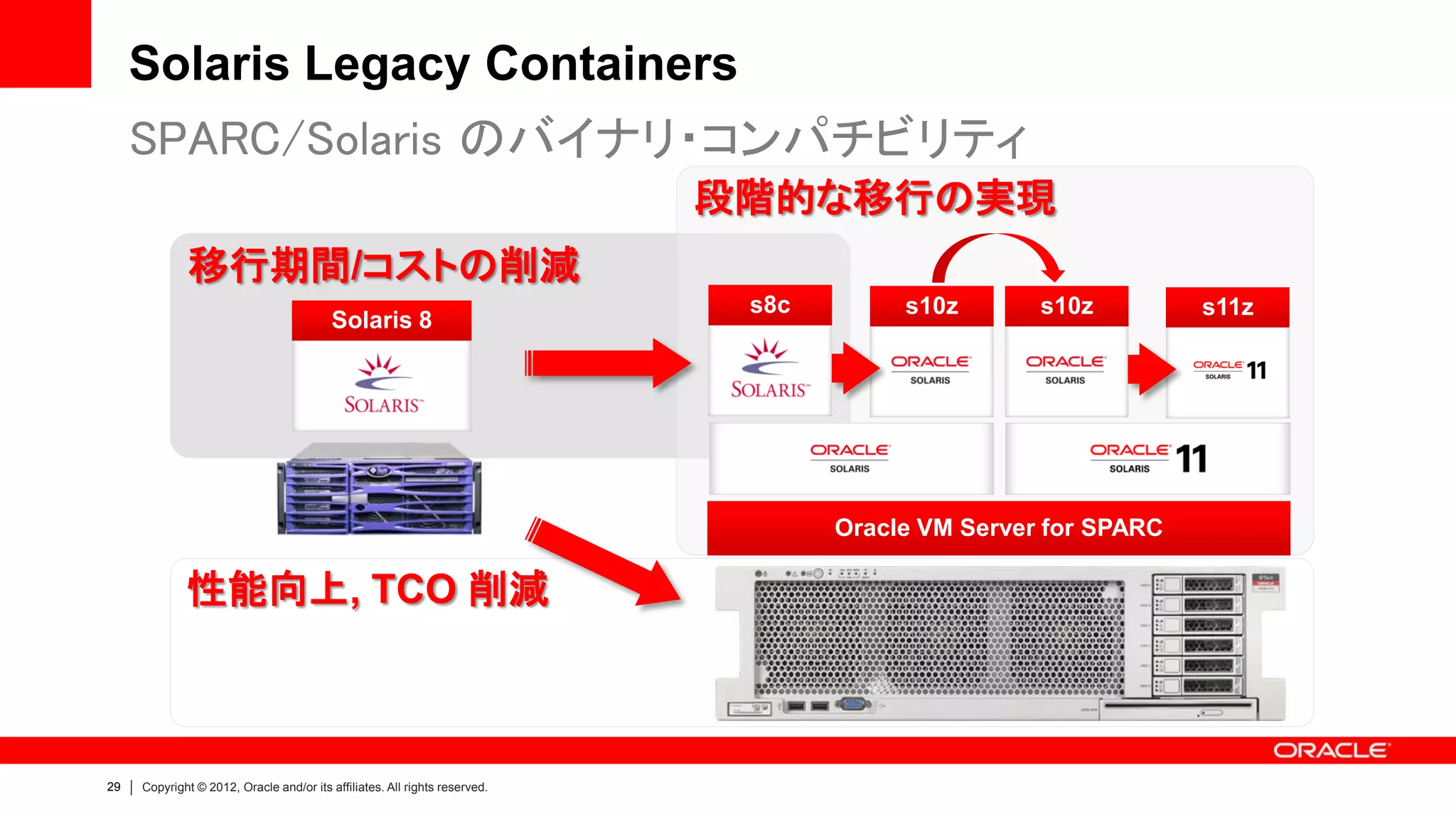

29. Solaris Legacy Containers
SPARC/Solaris のバイナリ・コンパチビリティ
段階的な移行の実現
移行期間/コストの削減
s8c s10z s10z s11z
Solaris 8
Oracle VM Server for SPARC
性能向上, TCO 削減
29 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.
30. Solaris Legacy Containers

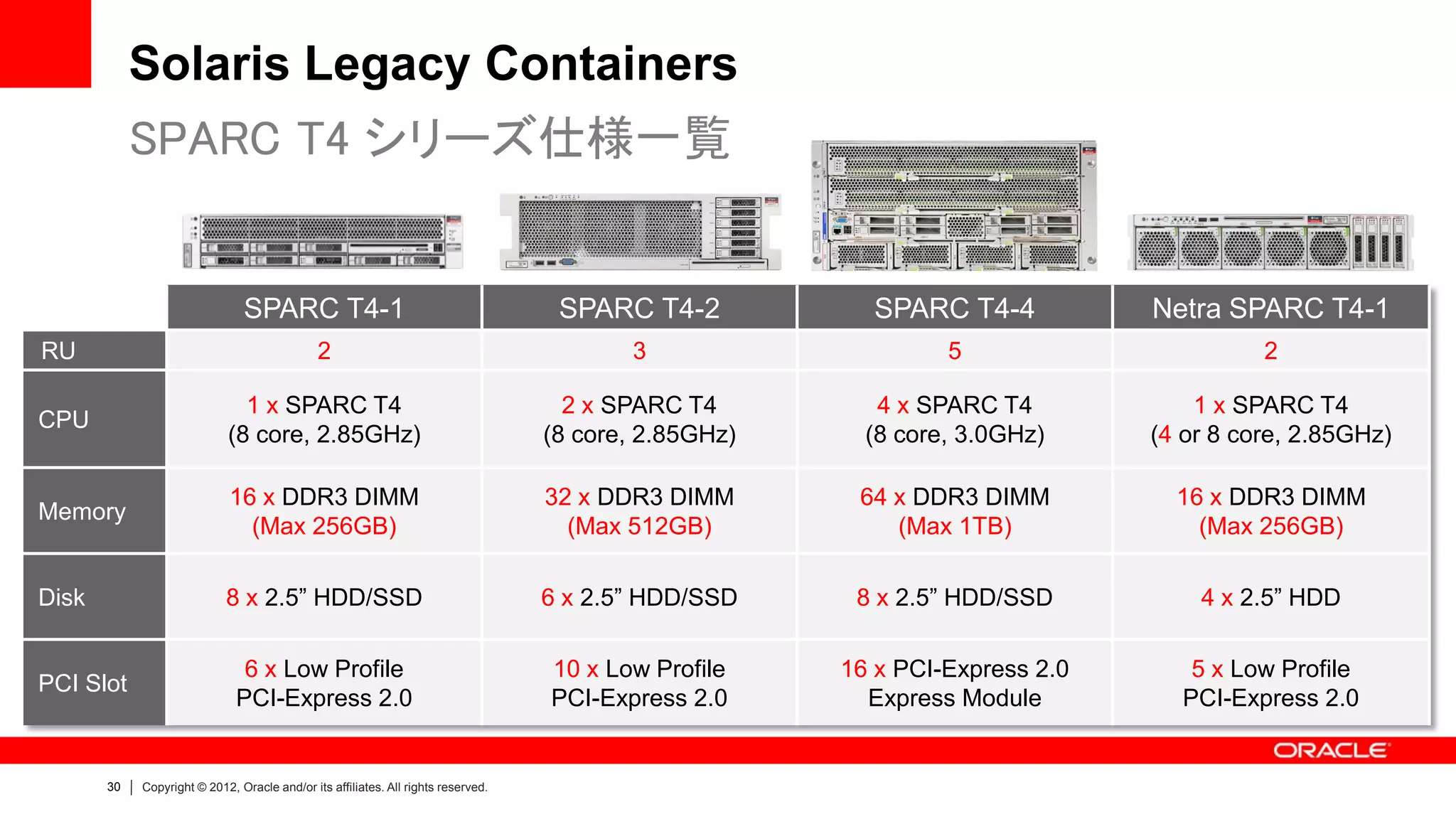

SPARC T4 シリーズ仕様一覧
SPARC T4-1 SPARC T4-2 SPARC T4-4 Netra SPARC T4-1
RU 2 3 5 2
1 x SPARC T4 2 x SPARC T4 4 x SPARC T4 1 x SPARC T4
CPU
(8 core, 2.85GHz) (8 core, 2.85GHz) (8 core, 3.0GHz) (4 or 8 core, 2.85GHz)
16 x DDR3 DIMM 32 x DDR3 DIMM 64 x DDR3 DIMM 16 x DDR3 DIMM
Memory
(Max 256GB) (Max 512GB) (Max 1TB) (Max 256GB)
Disk 8 x 2.5” HDD/SSD 6 x 2.5” HDD/SSD 8 x 2.5” HDD/SSD 4 x 2.5” HDD
6 x Low Profile 10 x Low Profile 16 x PCI-Express 2.0 5 x Low Profile
PCI Slot
PCI-Express 2.0 PCI-Express 2.0 Express Module PCI-Express 2.0
30 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

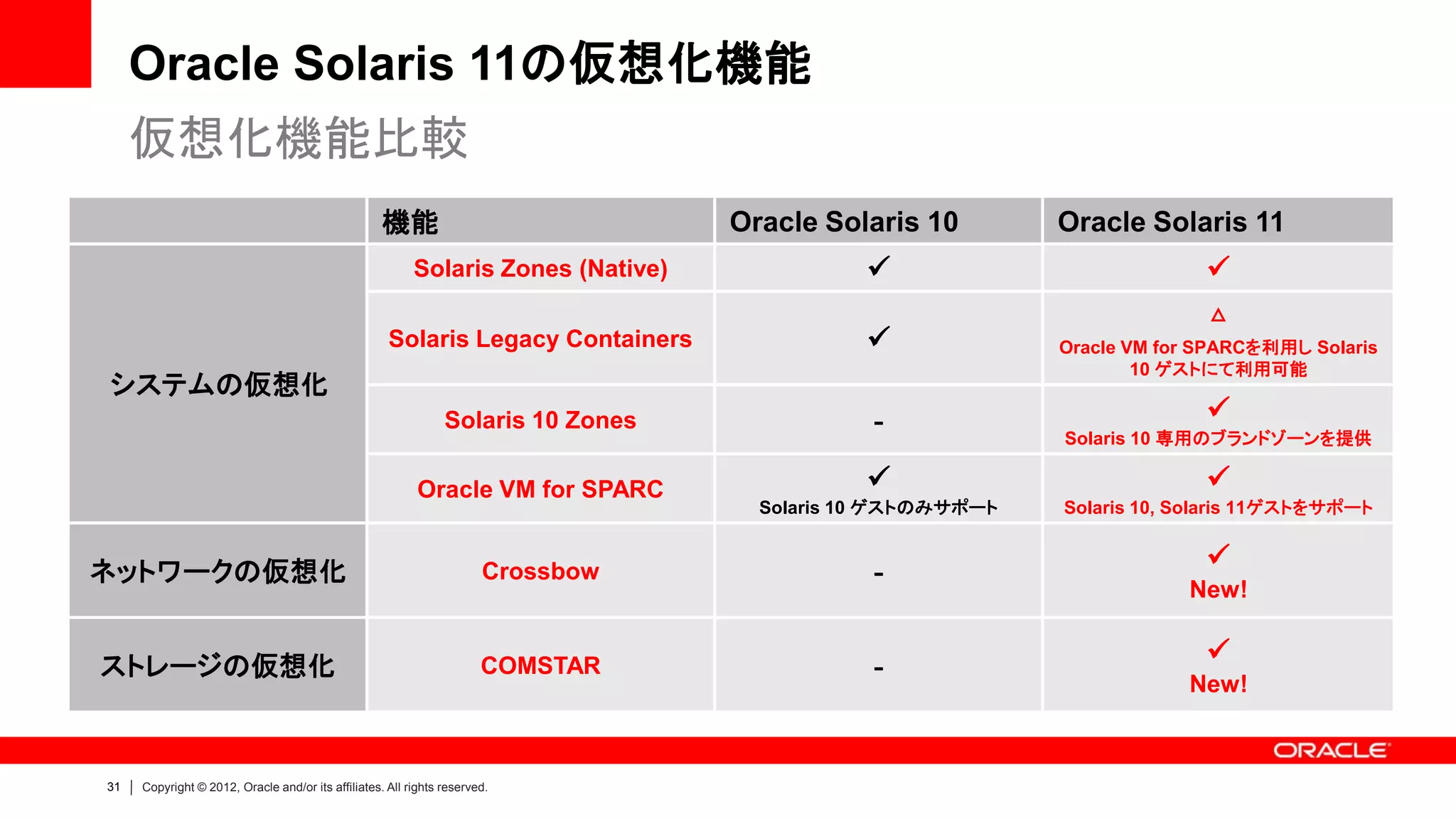

31. Oracle Solaris 11の仮想化機能
仮想化機能比較
機能 Oracle Solaris 10 Oracle Solaris 11
Solaris Zones (Native)
△
Solaris Legacy Containers Oracle VM for SPARCを利用し Solaris
10 ゲストにて利用可能
システムの仮想化
Solaris 10 Zones ‐
Solaris 10 専用のブランドゾーンを提供
Oracle VM for SPARC
Solaris 10 ゲストのみサポート Solaris 10, Solaris 11ゲストをサポート
ネットワークの仮想化 Crossbow ‐
New!
ストレージの仮想化 COMSTAR ‐
New!
31 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

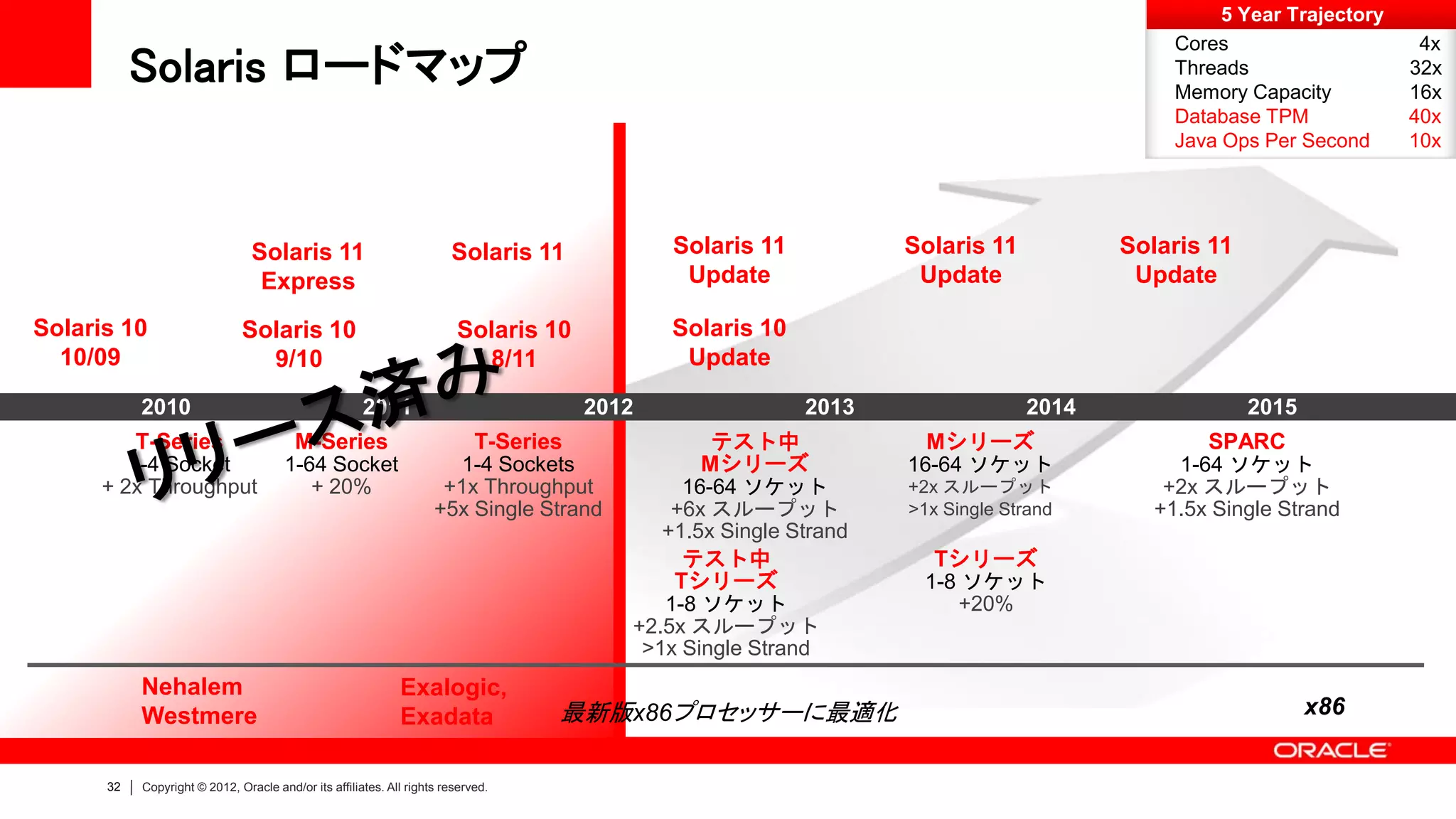

32. 5 Year Trajectory
Cores 4x
Solaris ロードマップ Threads
Memory Capacity
32x
16x
Database TPM 40x
Java Ops Per Second 10x
Solaris 11 Solaris 11 Solaris 11 Solaris 11 Solaris 11
Express Update Update Update
Solaris 10 Solaris 10 Solaris 10 Solaris 10
10/09 9/10 8/11 Update
2010 2011 2012 2013 2014 2015
T-Series M-Series T-Series テスト中 Mシリーズ SPARC
1-4 Socket 1-64 Socket 1-4 Sockets Mシリーズ 16-64 ソケット 1-64 ソケット
+ 2x Throughput + 20% +1x Throughput 16-64 ソケット +2x スループット +2x スループット
+5x Single Strand +6x スループット >1x Single Strand +1.5x Single Strand
+1.5x Single Strand
テスト中 Tシリーズ
Tシリーズ 1-8 ソケット
1-8 ソケット +20%
+2.5x スループット
>1x Single Strand
Nehalem Exalogic,
Westmere Exadata 最新版x86プロセッサーに最適化 x86
32 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.
33. Appendix
33 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.
34. Solaris Zones Tips
非大域ゾーン内で DTrace を実行する
• 非大域ゾーン内で
– zonecfg にて、下記のプロパティを設定
# zonecfg -z testzone01
testzone01: No such zone configured
Use 'create' to begin configuring a new zone.
zonecfg:testzone01> create
create: Using system default template 'SYSdefault'
zonecfg:testzone01> set zonepath=/rpool/zones/testzone01
zonecfg:testzone01> set autoboot=true
zonecfg:testzone01> set limitpriv=“default, dtrace_proc, dtrace_user”
zonecfg:testzone01> commit
zonecfg:testzone01> exit
– 利用可能なプロバイダ
• fasttrap, pid provier (dtrace_proc), profile, syscall (dtrace_user)
– Solaris Legacy Containers では利用不可
• Solaris 8, 9 では DTrace 機能が提供されていない為
34 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

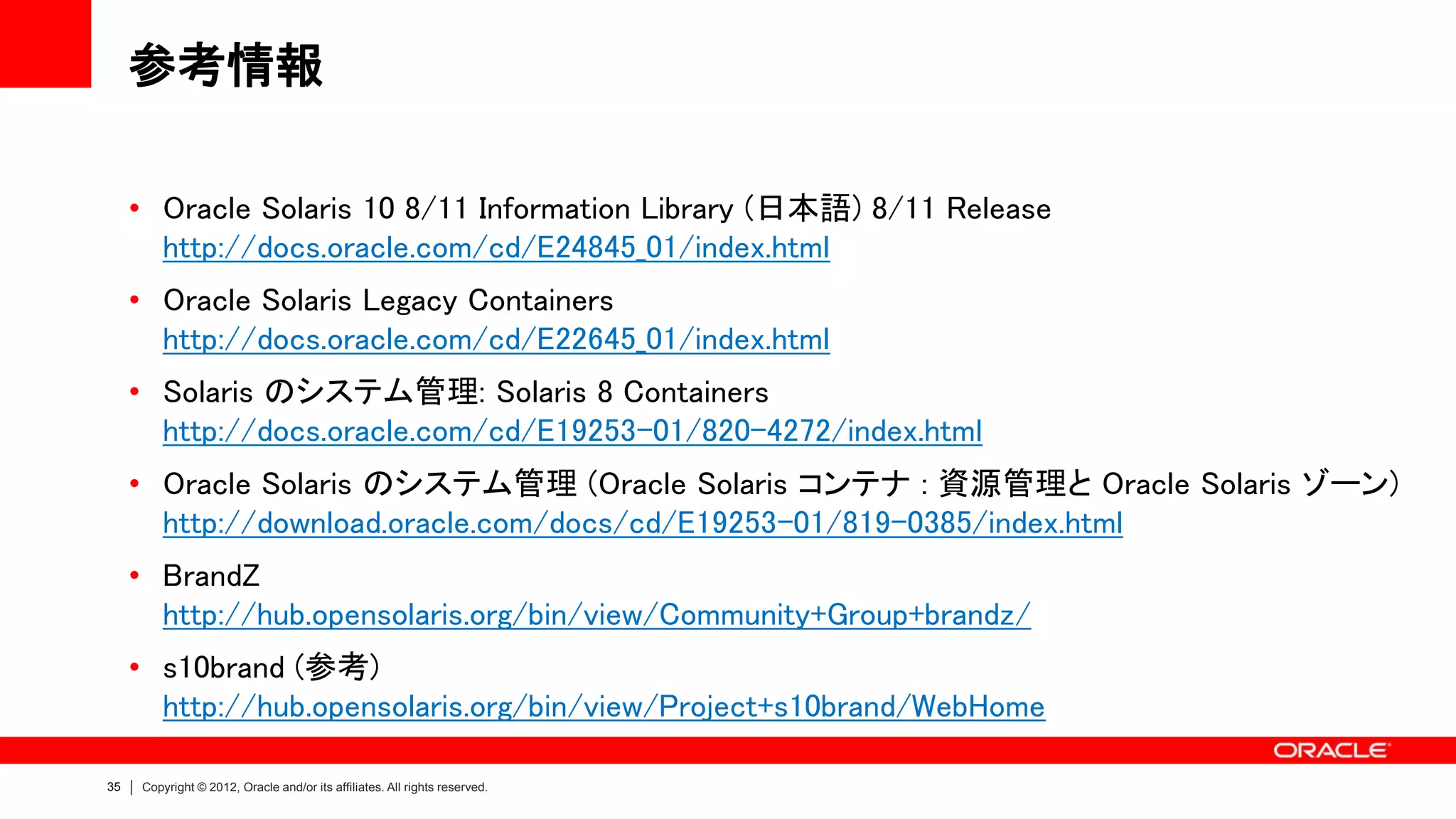

35. 参考情報
• Oracle Solaris 10 8/11 Information Library (日本語) 8/11 Release
http://docs.oracle.com/cd/E24845_01/index.html
• Oracle Solaris Legacy Containers
http://docs.oracle.com/cd/E22645_01/index.html
• Solaris のシステム管理: Solaris 8 Containers
http://docs.oracle.com/cd/E19253-01/820-4272/index.html
• Oracle Solaris のシステム管理 (Oracle Solaris コンテナ : 資源管理と Oracle Solaris ゾーン)
http://download.oracle.com/docs/cd/E19253-01/819-0385/index.html
• BrandZ
http://hub.opensolaris.org/bin/view/Community+Group+brandz/
• s10brand (参考)
http://hub.opensolaris.org/bin/view/Project+s10brand/WebHome
35 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.

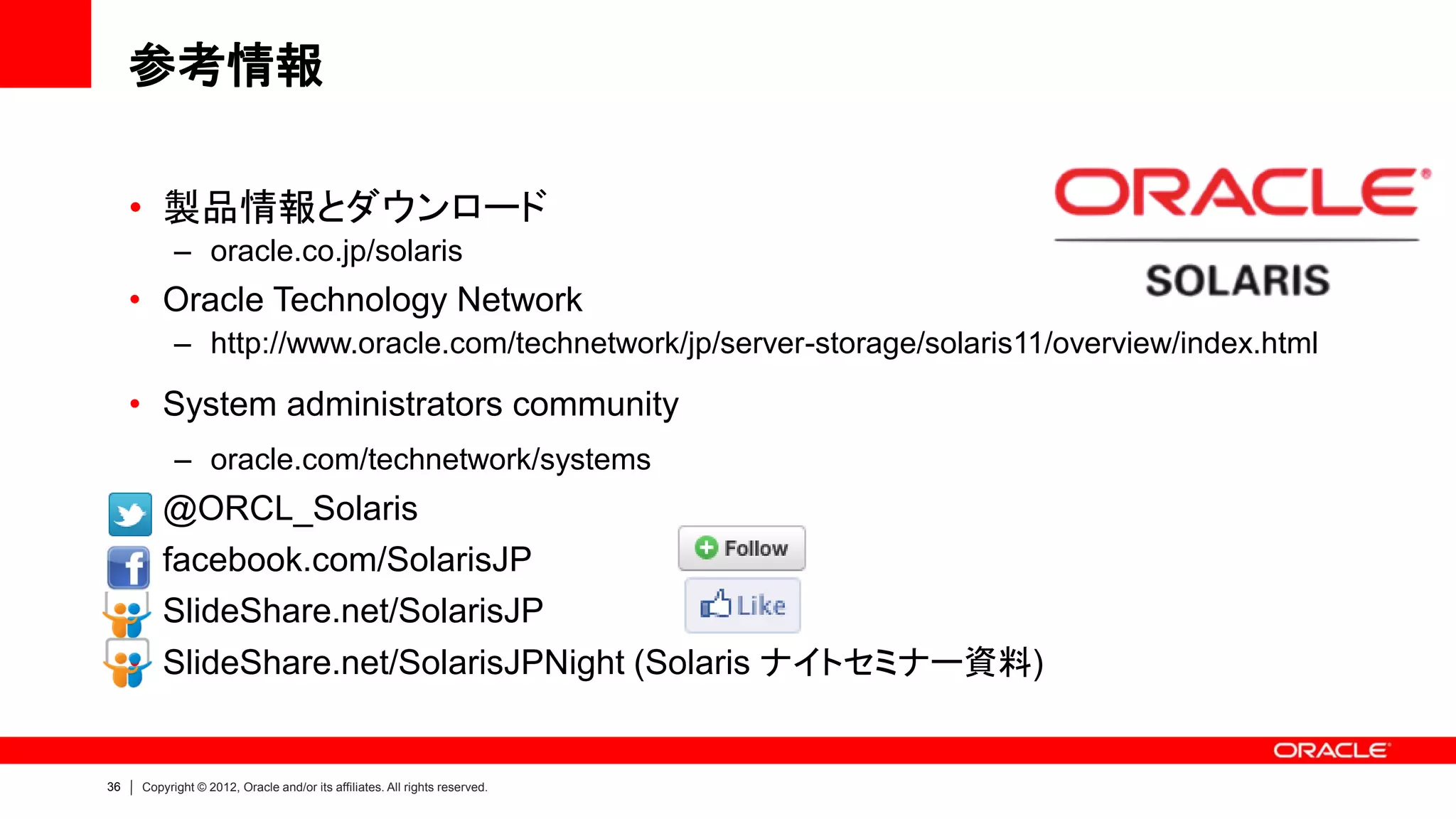

36. 参考情報
• 製品情報とダウンロード
– oracle.co.jp/solaris
• Oracle Technology Network
– http://www.oracle.com/technetwork/jp/server-storage/solaris11/overview/index.html
• System administrators community
– oracle.com/technetwork/systems
• @ORCL_Solaris
• facebook.com/SolarisJP
• SlideShare.net/SolarisJP
• SlideShare.net/SolarisJPNight (Solaris ナイトセミナー資料)
36 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.
37. 37 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.
38. 38 Copyright © 2012, Oracle and/or its affiliates. All rights reserved.
