1. 1
LUKE 誼卡科技
3DEXPERIENCE R2015X
Profile Creation 建立草圖

2. 2

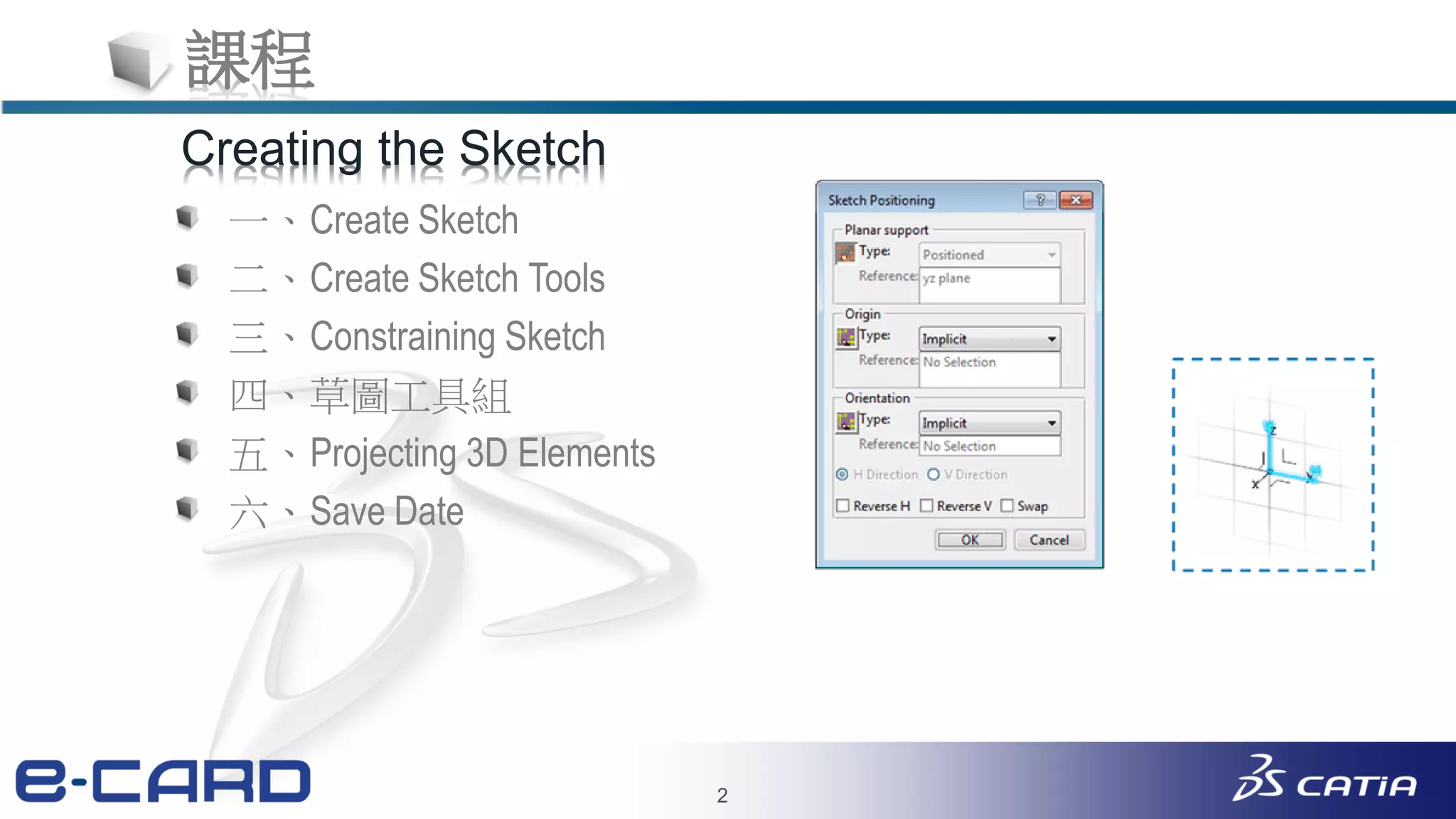

課程
一、Create Sketch
二、Create Sketch Tools
三、Constraining Sketch
四、草圖工具組
五、Projecting 3D Elements
六、Save Date
Creating the Sketch

3. 3

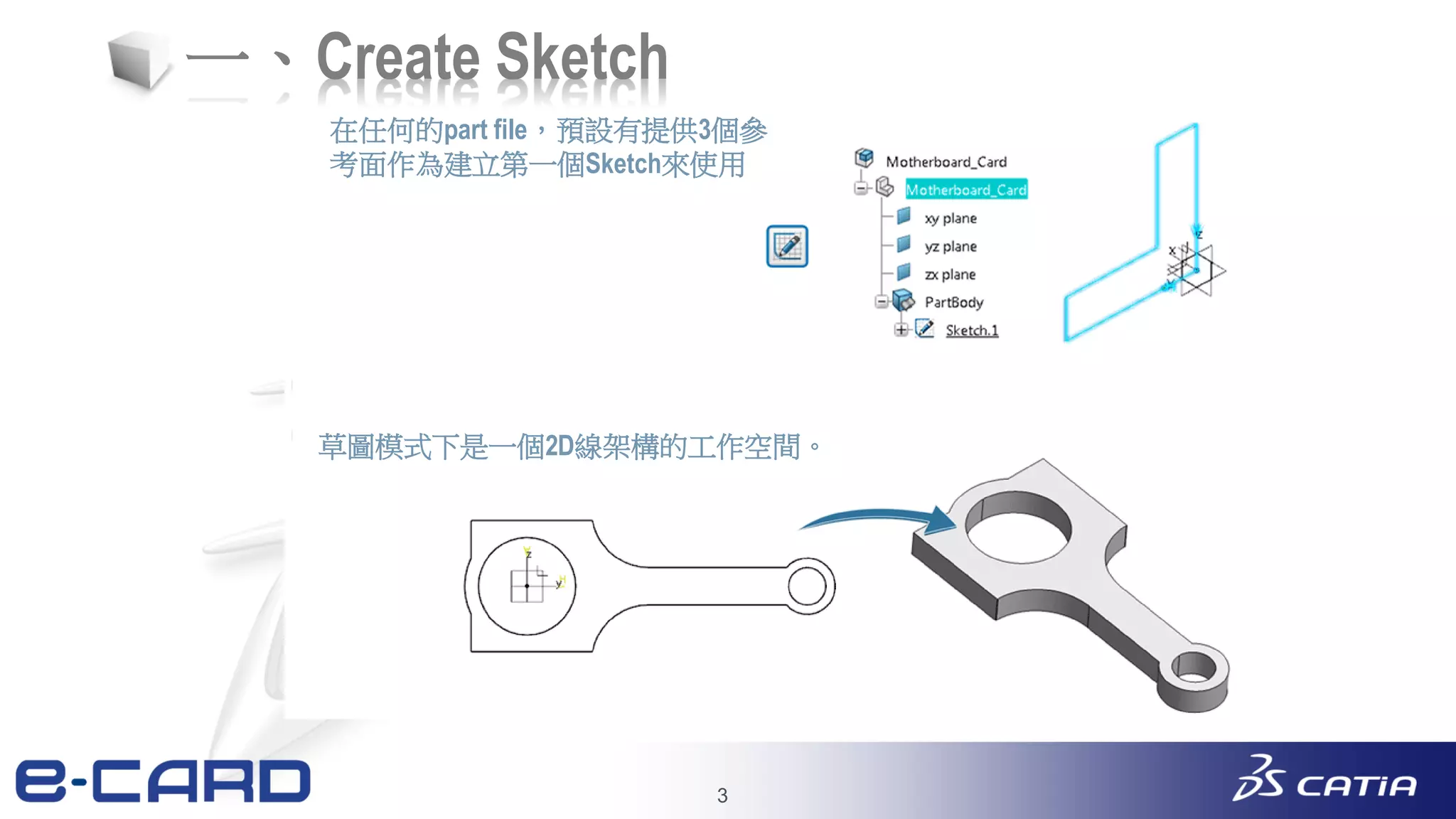

一、Create Sketch
在任何的part file，預設有提供3個參
考面作為建立第一個Sketch來使用
草圖模式下是一個2D線架構的工作空間。

4. 4

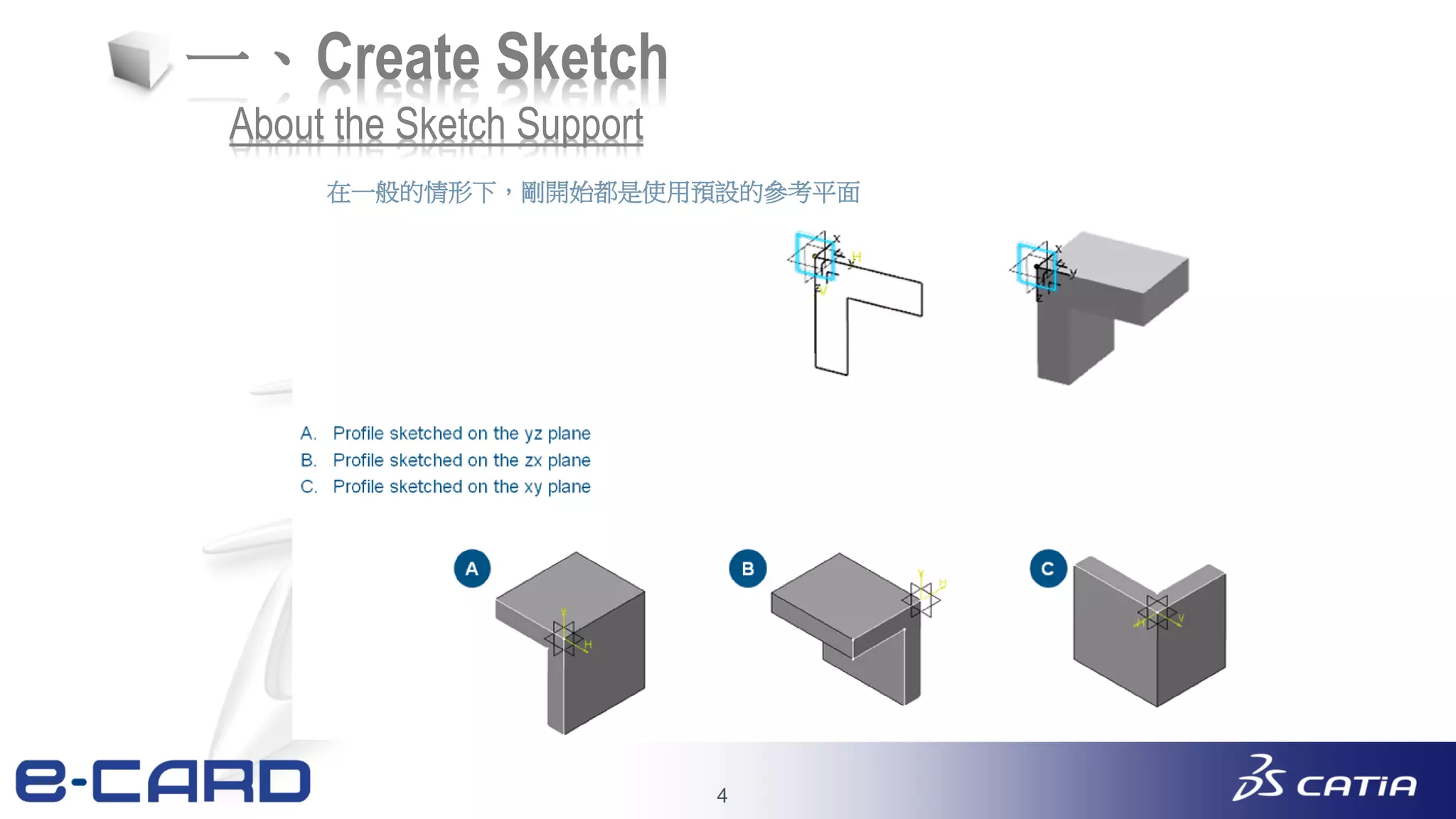

一、Create Sketch
在一般的情形下，剛開始都是使用預設的參考平面
About the Sketch Support

5. 5

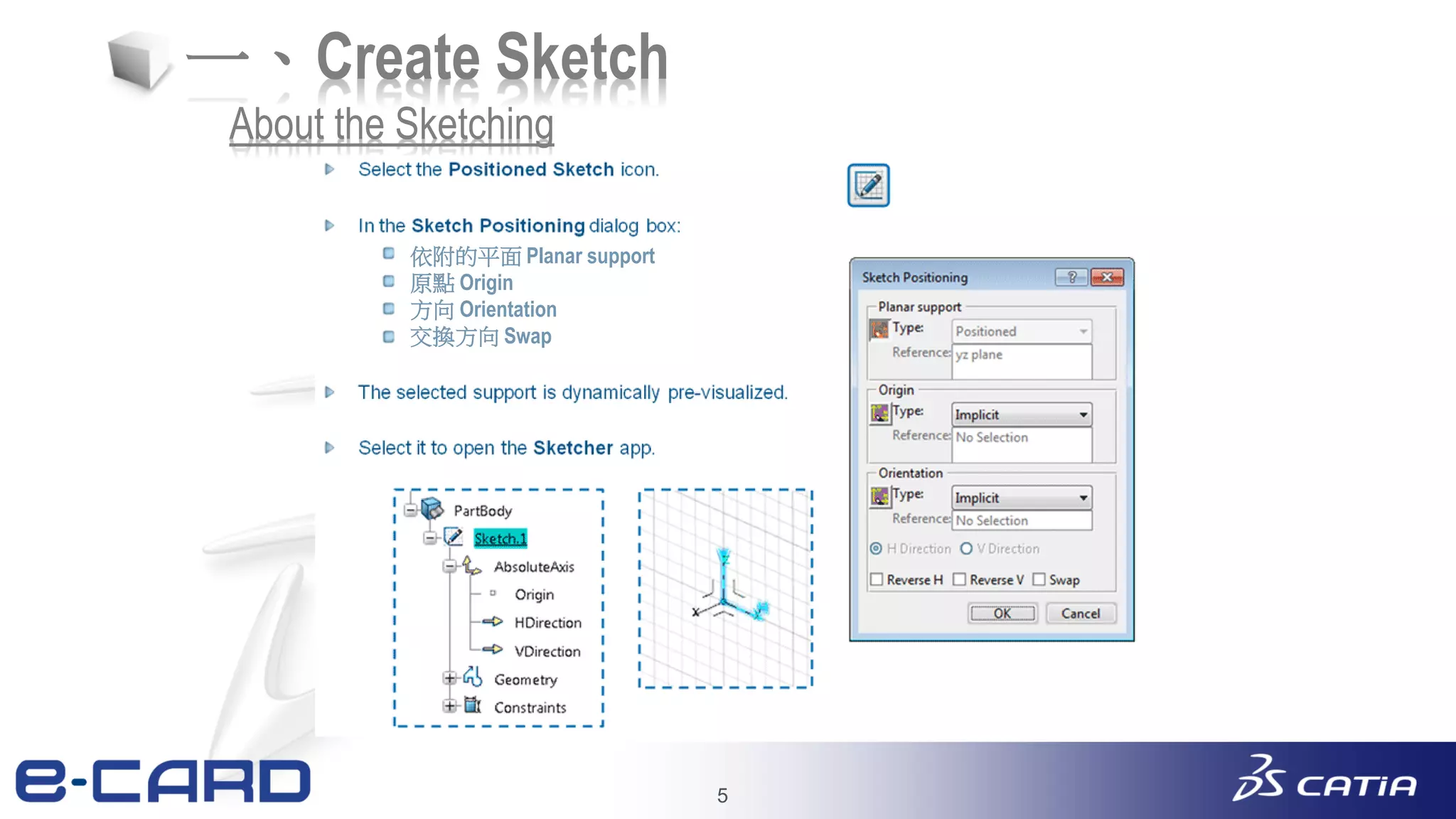

一、Create Sketch
About the Sketching
依附的平面 Planar support
原點 Origin
方向 Orientation
交換方向 Swap

6. 6

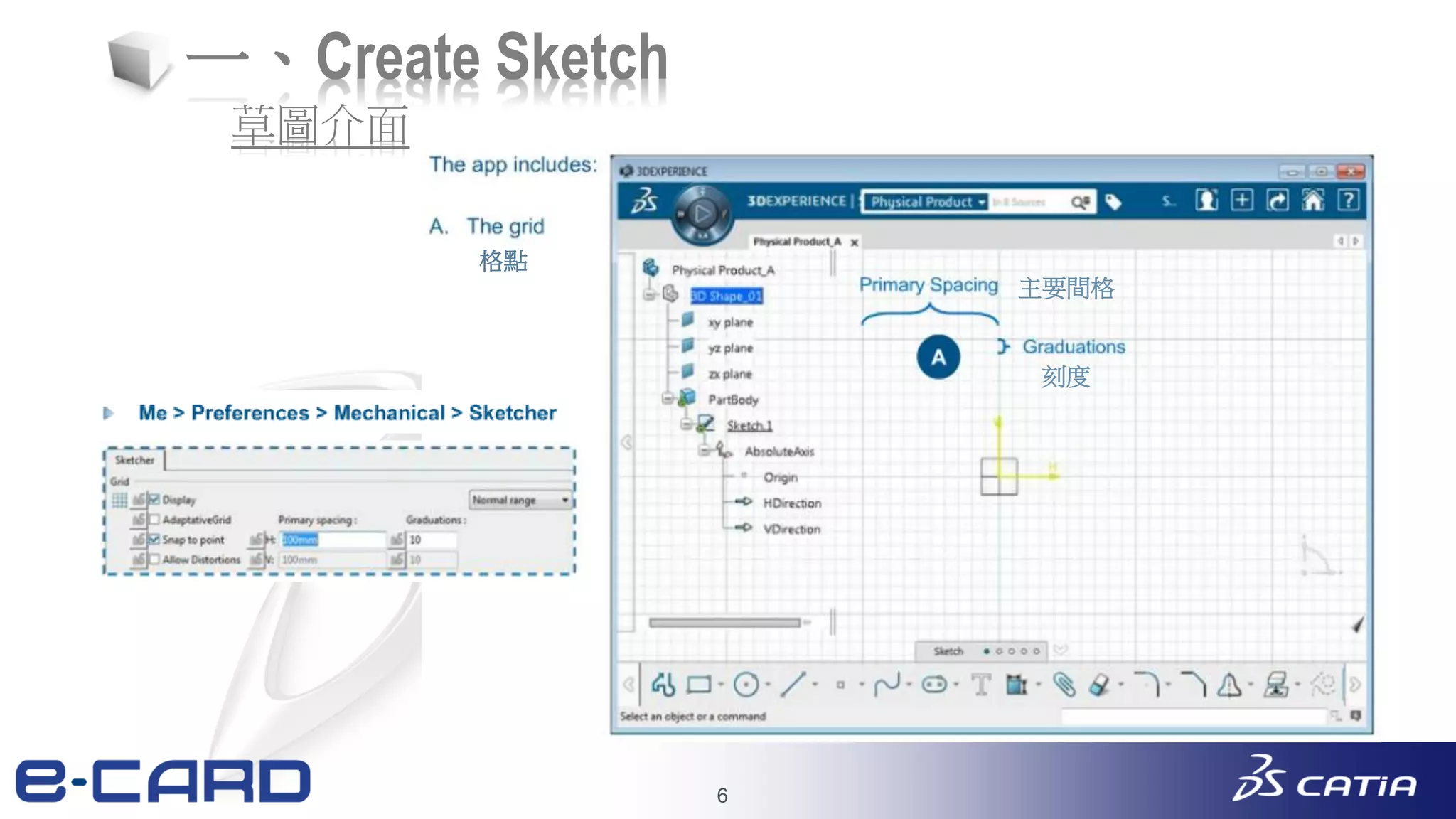

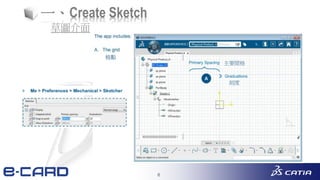

一、Create Sketch
格點
主要間格
刻度
草圖介面

7. 7

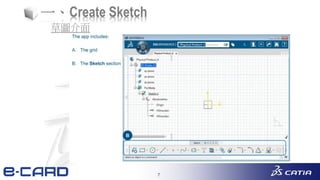

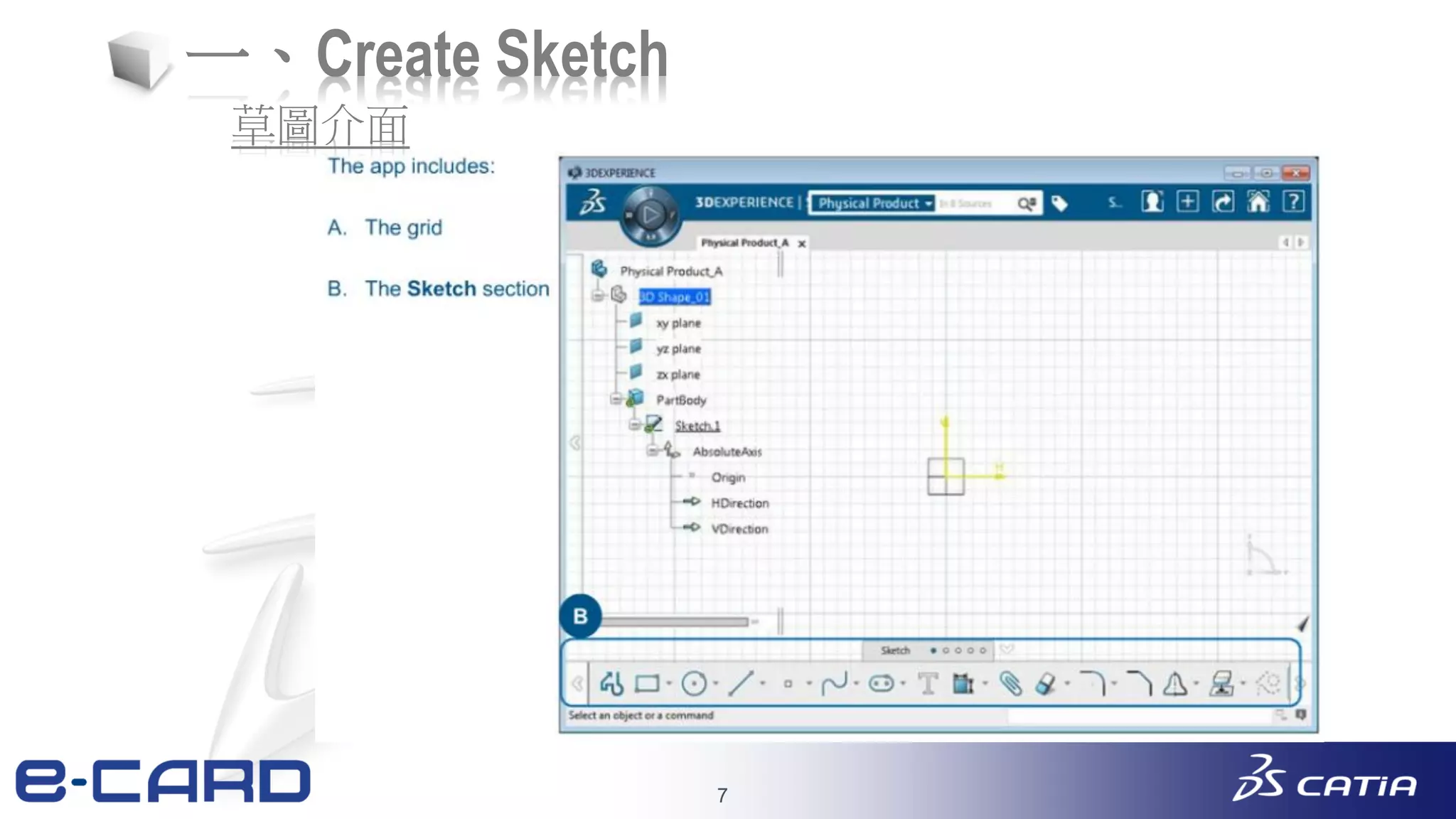

一、Create Sketch
草圖介面

8. 8

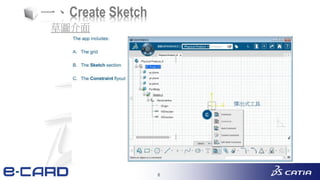

一、Create Sketch
彈出式工具
草圖介面

9. 9

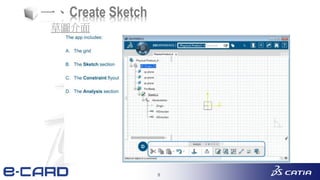

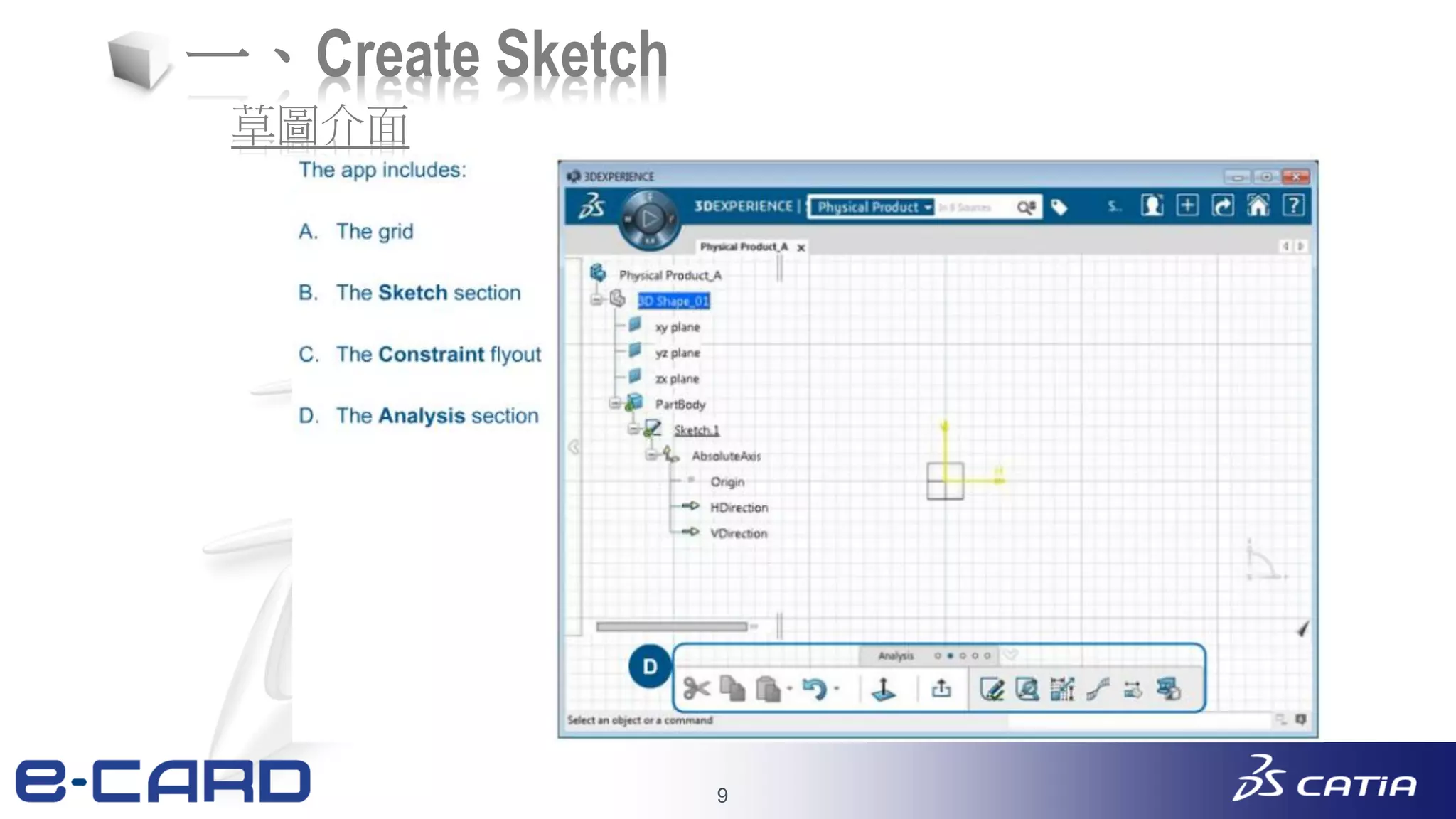

一、Create Sketch
草圖介面

10. 10

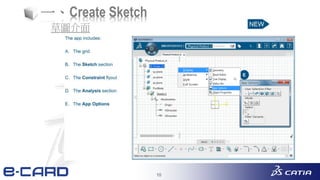

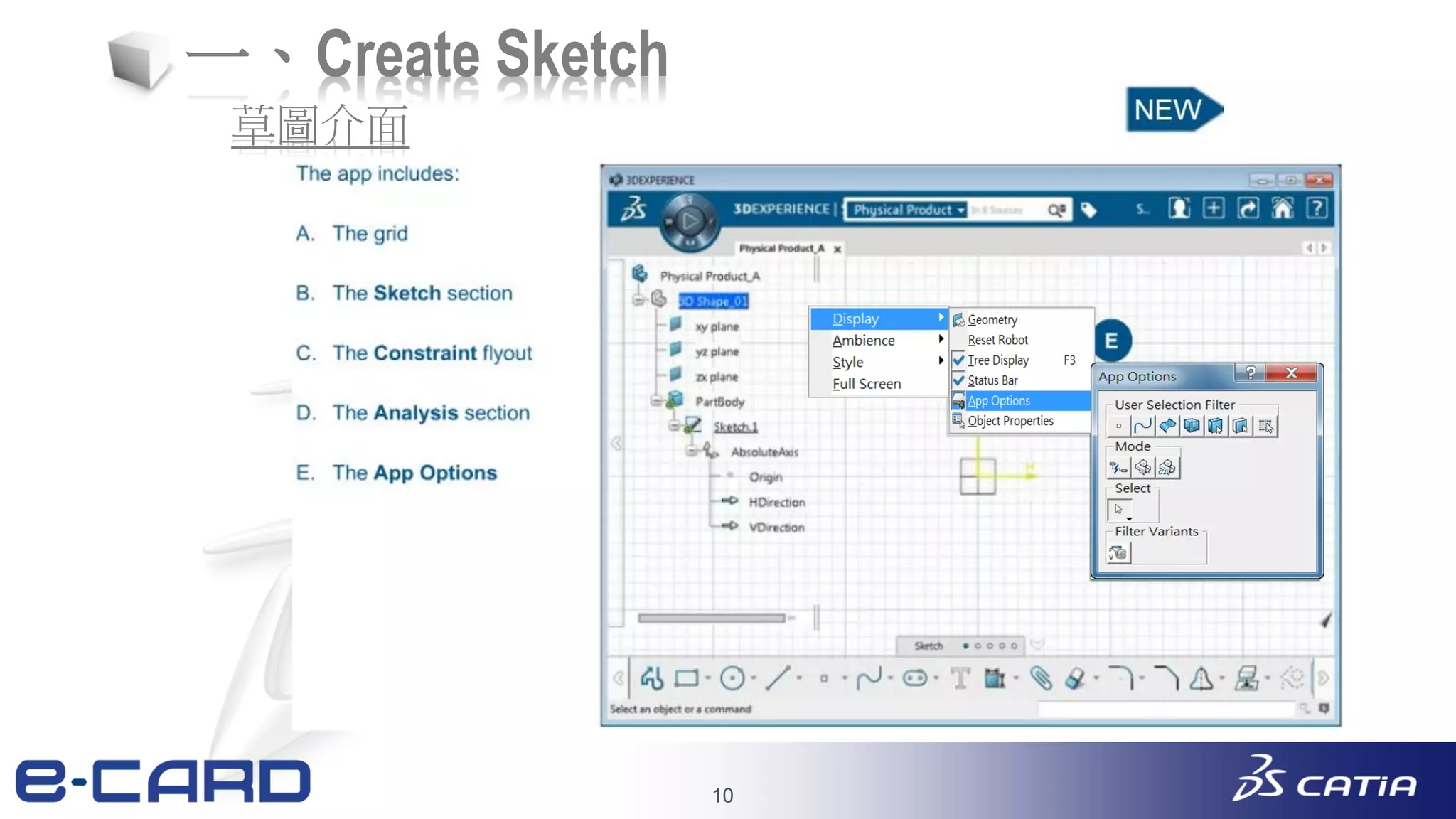

一、Create Sketch
草圖介面

11. 11

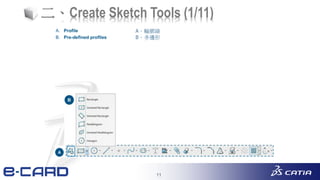

二、Create Sketch Tools (1/11)
A、輪廓線
B、多邊形

12. 12

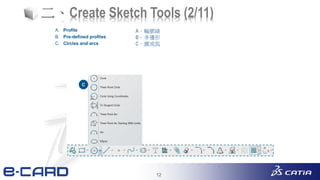

二、Create Sketch Tools (2/11)
A、輪廓線
B、多邊形
C、圓或弧

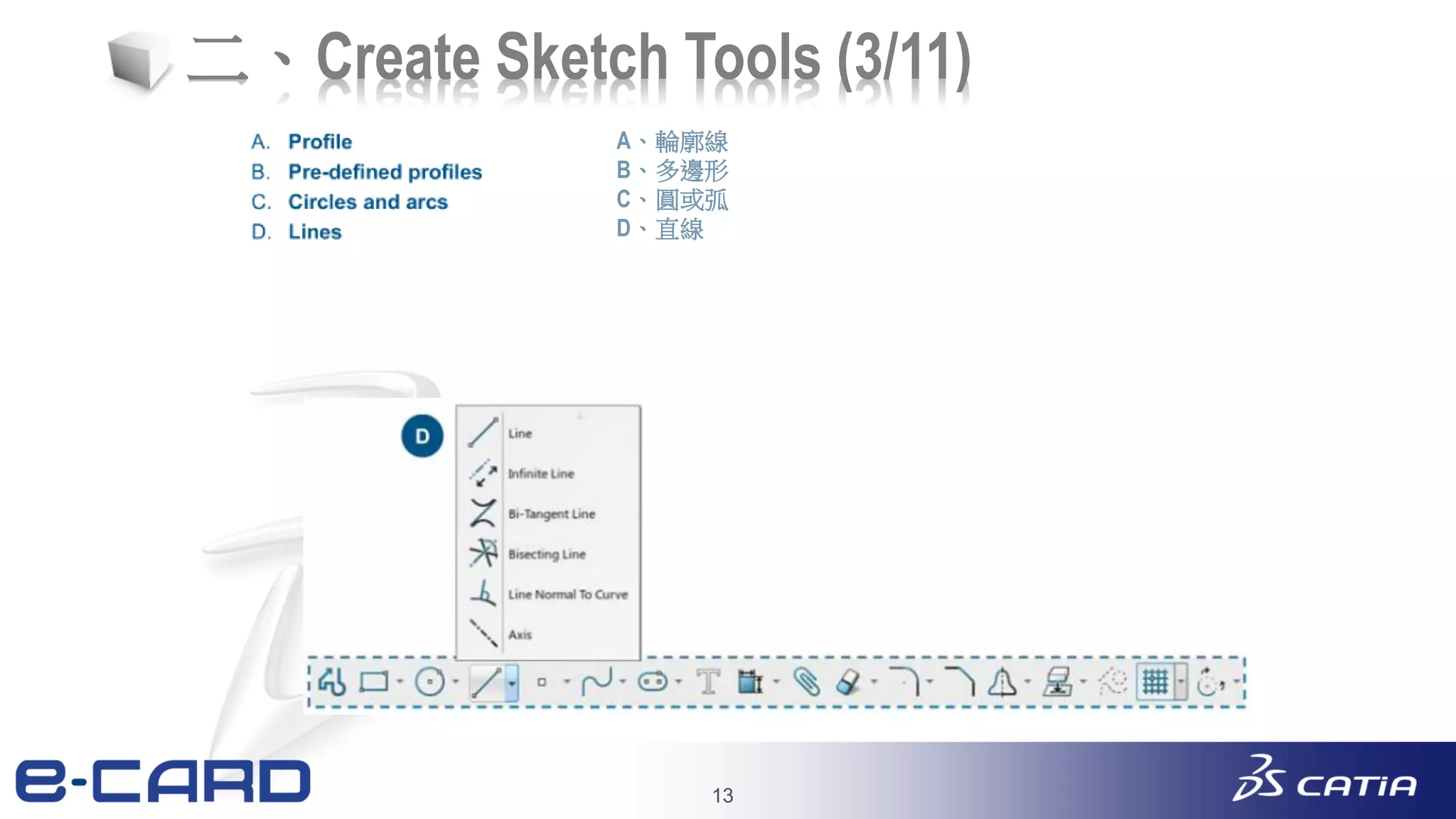

13. 13

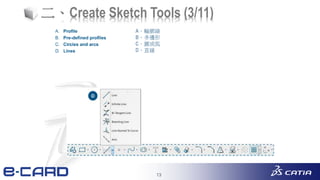

二、Create Sketch Tools (3/11)
A、輪廓線
B、多邊形
C、圓或弧
D、直線

14. 14

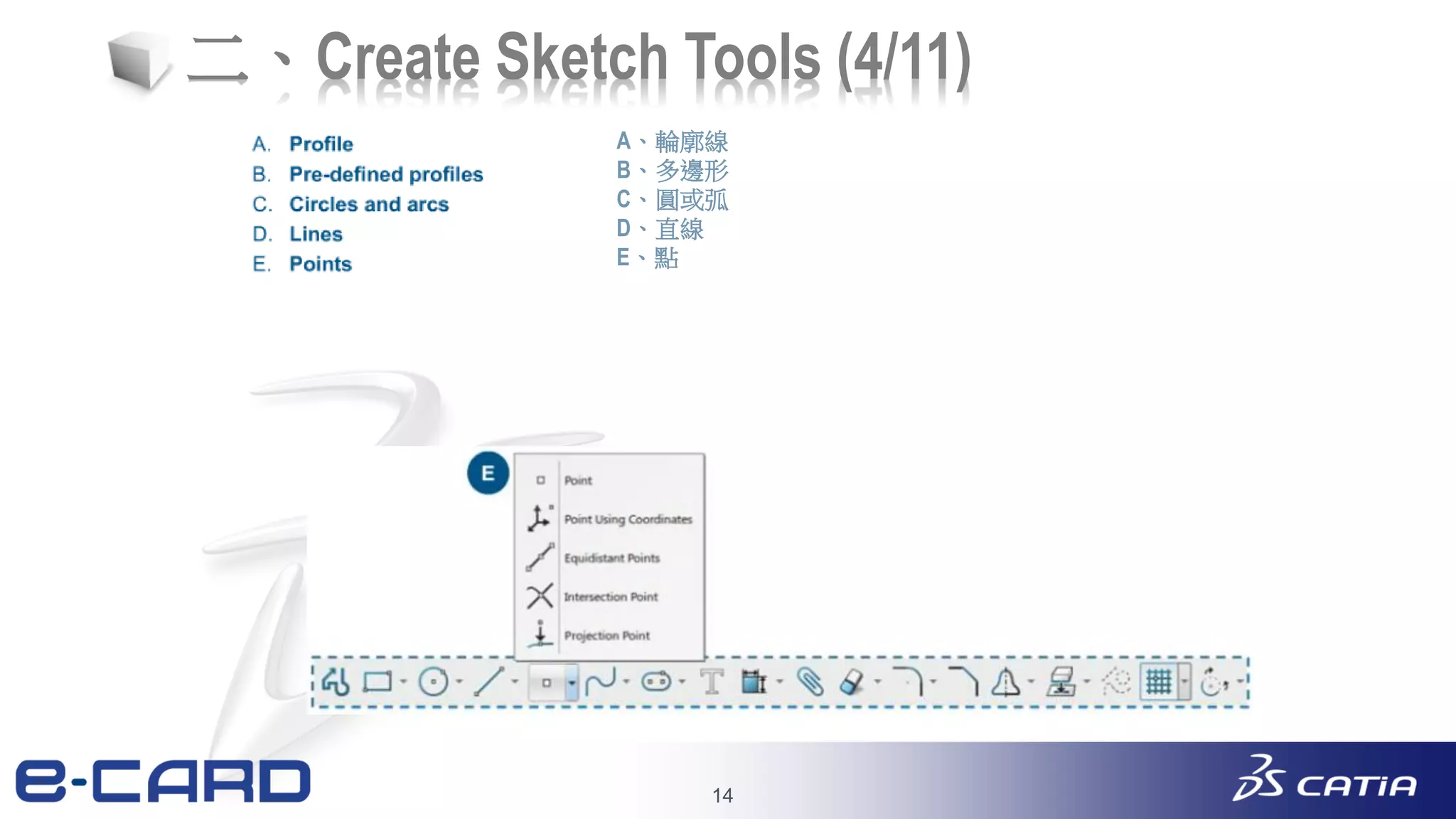

二、Create Sketch Tools (4/11)
A、輪廓線
B、多邊形
C、圓或弧
D、直線
E、點

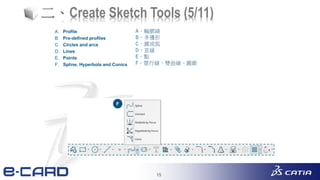

15. 15
二、Create Sketch Tools (5/11)
A、輪廓線
B、多邊形
C、圓或弧
D、直線
E、點
F、雲行線、雙曲線、圓錐

16. 16

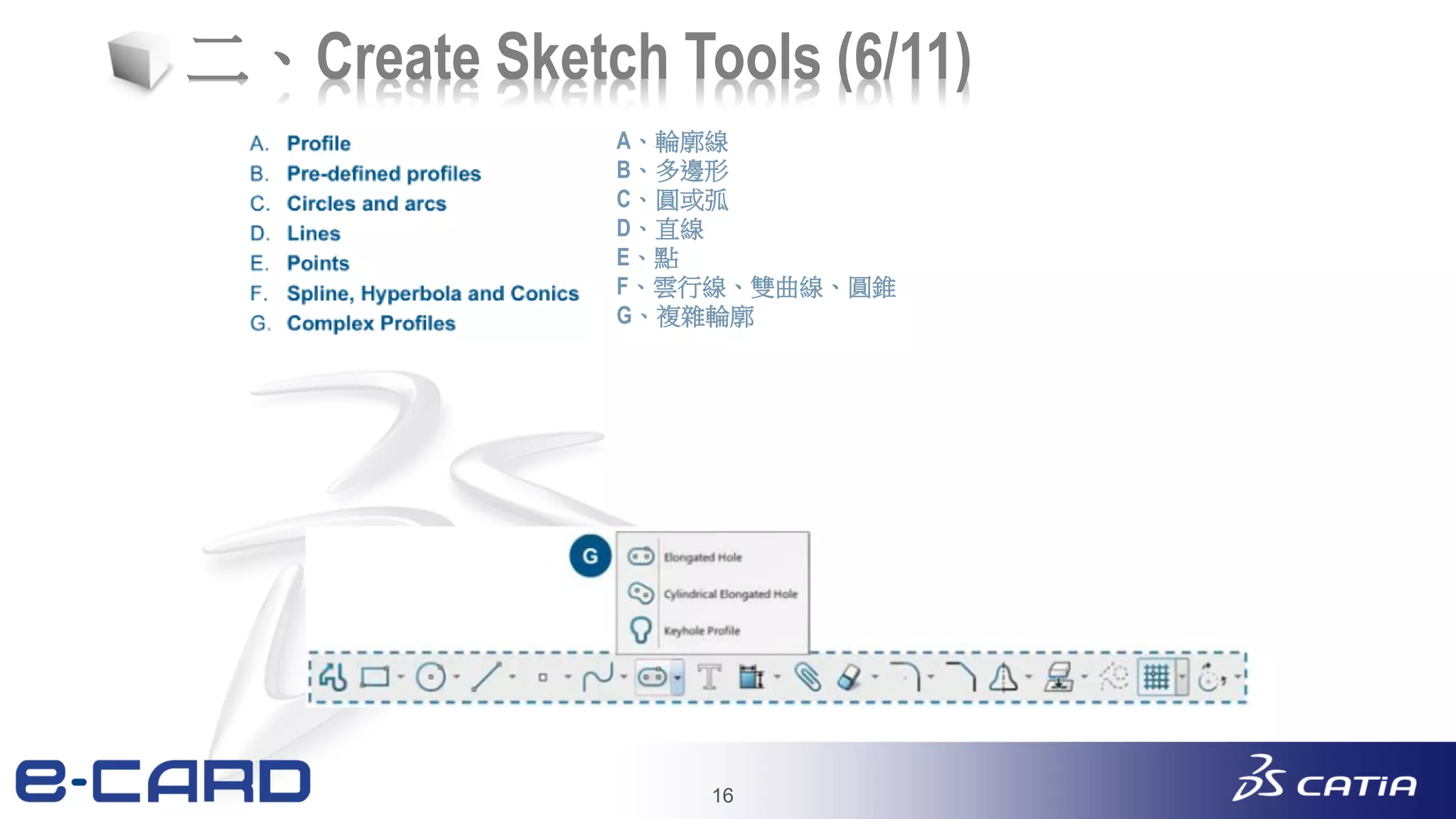

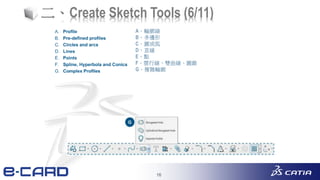

二、Create Sketch Tools (6/11)
A、輪廓線
B、多邊形
C、圓或弧
D、直線
E、點
F、雲行線、雙曲線、圓錐
G、複雜輪廓

17. 17
二、Create Sketch Tools (7/11)
A、輪廓線
B、多邊形
C、圓或弧
D、直線
E、點
F、雲行線、雙曲線、圓錐
G、複雜輪廓
H、修剪、打斷

18. 18

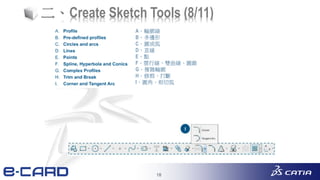

二、Create Sketch Tools (8/11)
A、輪廓線
B、多邊形
C、圓或弧
D、直線
E、點
F、雲行線、雙曲線、圓錐
G、複雜輪廓
H、修剪、打斷
I、圓角、相切弧

19. 19

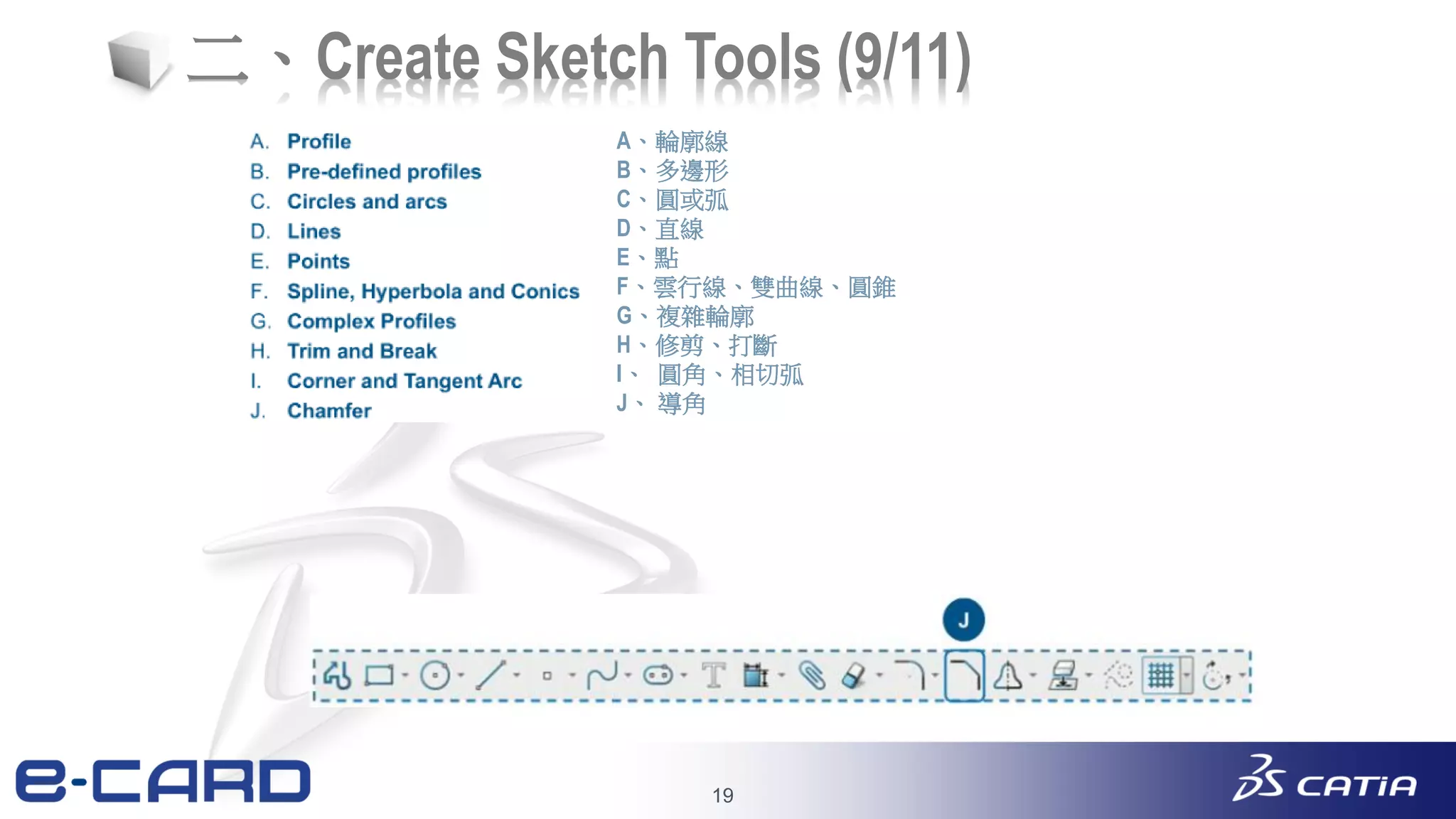

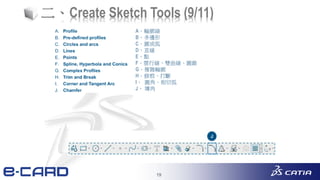

二、Create Sketch Tools (9/11)
A、輪廓線
B、多邊形
C、圓或弧
D、直線
E、點
F、雲行線、雙曲線、圓錐
G、複雜輪廓
H、修剪、打斷
I、 圓角、相切弧
J、 導角

20. 20

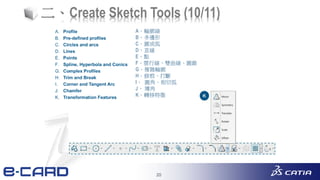

二、Create Sketch Tools (10/11)
A、輪廓線
B、多邊形
C、圓或弧
D、直線
E、點
F、雲行線、雙曲線、圓錐
G、複雜輪廓
H、修剪、打斷
I、 圓角、相切弧
J、 導角
K、轉移特徵

21. 21

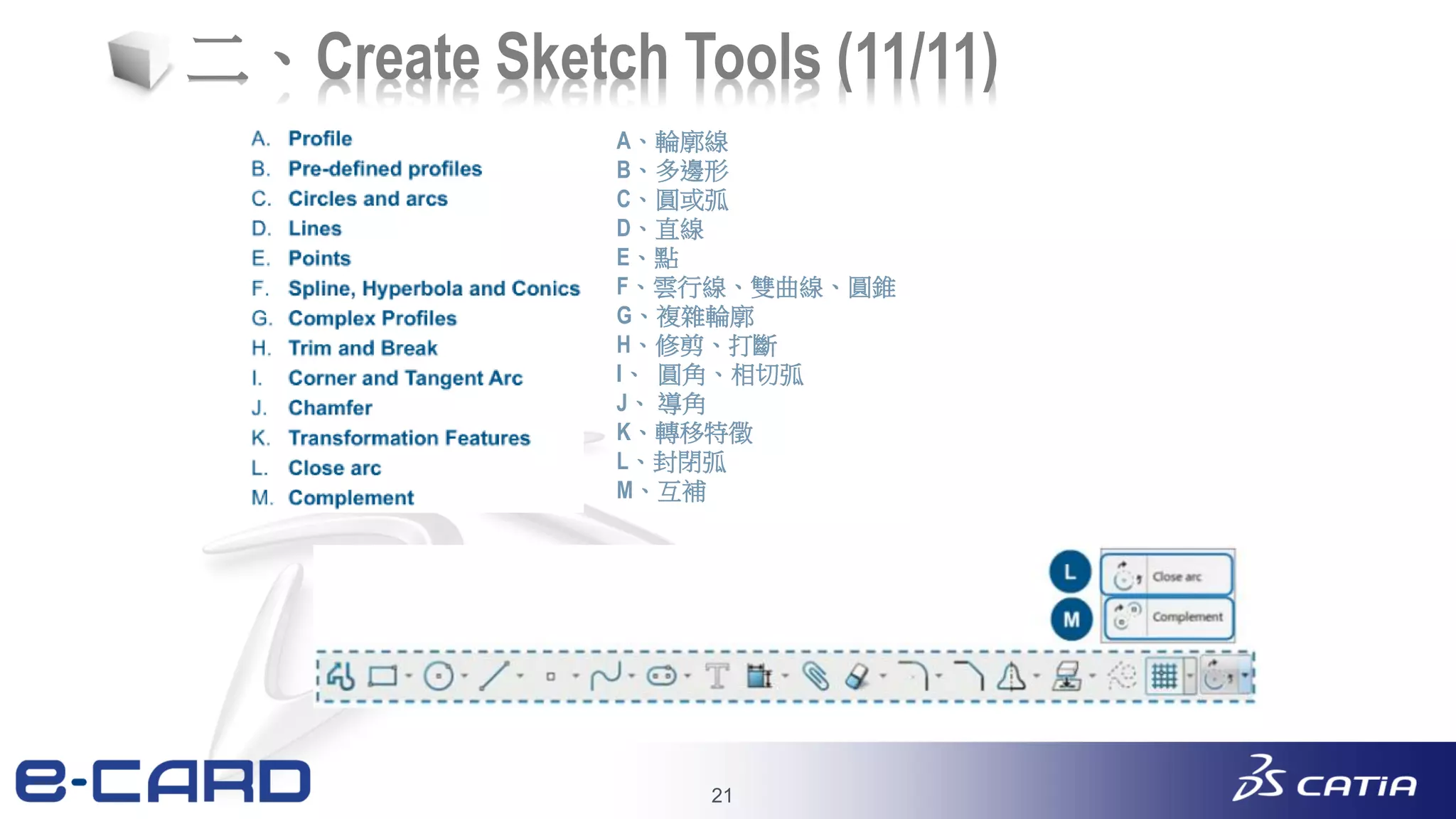

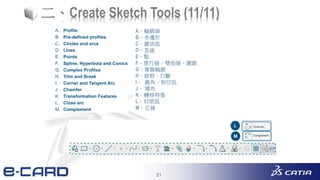

二、Create Sketch Tools (11/11)
A、輪廓線
B、多邊形
C、圓或弧
D、直線
E、點
F、雲行線、雙曲線、圓錐
G、複雜輪廓
H、修剪、打斷
I、 圓角、相切弧
J、 導角
K、轉移特徵
L、封閉弧
M、互補

22. 22

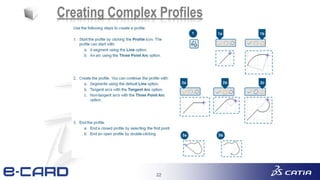

Creating Complex Profiles

23. 23

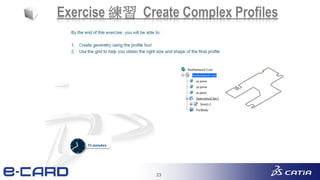

Exercise 練習 Create Complex Profiles

24. 24

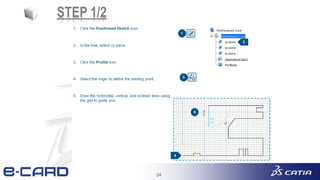

STEP 1/2

25. 25

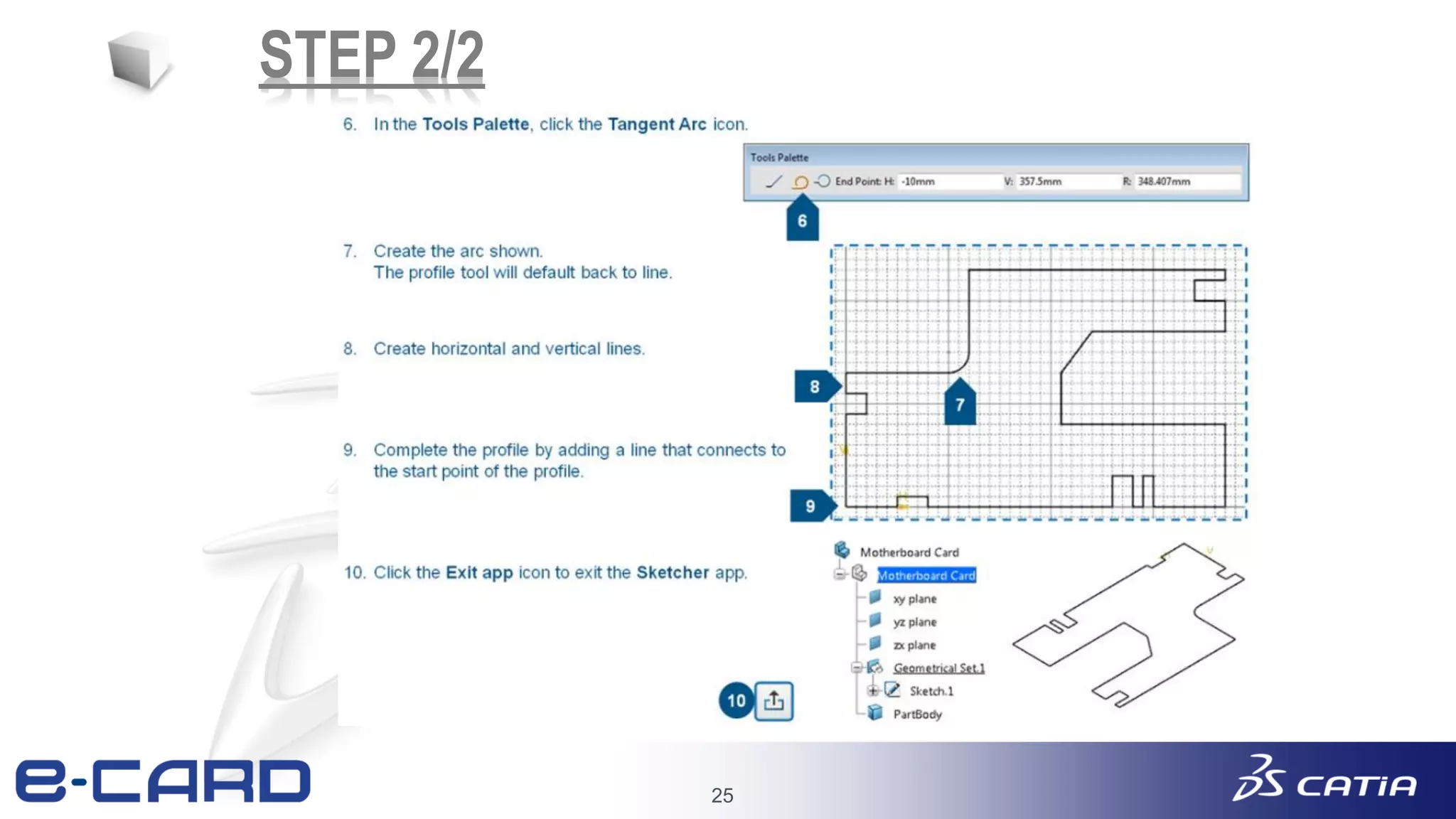

STEP 2/2

26. 26

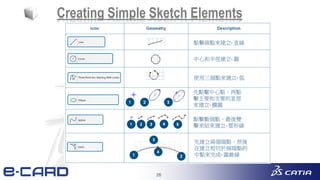

Creating Simple Sketch Elements
點擊兩點來建立- 直線
中心和半徑建立- 圓
使用三個點來建立- 弧
先點擊中心點，再點
擊主要和次要的直徑
來建立- 橢圓
點擊數個點，最後雙
擊來結束建立- 雲形線
先建立兩個端點，然後
在建立相切於兩端點的
中點來完成- 圓錐線

27. 27

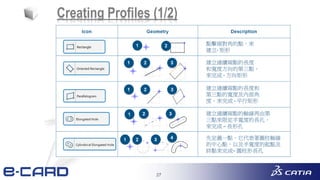

Creating Profiles (1/2)
點擊兩對角的點，來
建立- 矩形
建立連續兩點的長度
和寬度方向的第三點，
來完成 - 方向矩形
建立連續兩點的長度和
第三點的寬度及內部角
度，來完成 - 平行矩形
建立連續兩點的軸線再由第
三點來限定半寬度的長孔，
來完成 – 長形孔
先定義一點，它代表著圓柱軸線
的中心點，以及半寬度的起點及
終點來完成– 圓柱形長孔

28. 28

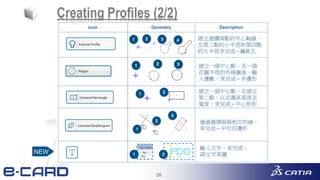

Creating Profiles (2/2)
建立連續兩點的中心軸線，
及第三點的小半徑和第四點
的大半徑來完成 – 鑰匙孔
建立一個中心點，及一個
在圓半徑的外接圓後，輸
入邊數，來完成 – 多邊形
建立一個中心點，在建立
第二點，以定義其高度及
寬度，來完成 – 中心矩形
通過選擇兩條相交的線，
來完成 – 平行四邊形
輸入文字，來完成 -
2D文字草圖NEW

29. 29

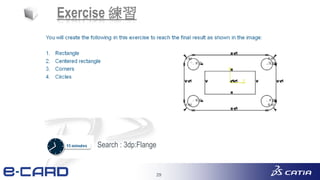

Exercise 練習
Search : 3dp:Flange

30. 30
STEP 1/3

31. 31

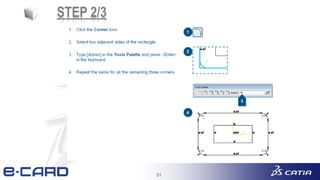

STEP 2/3

32. 32

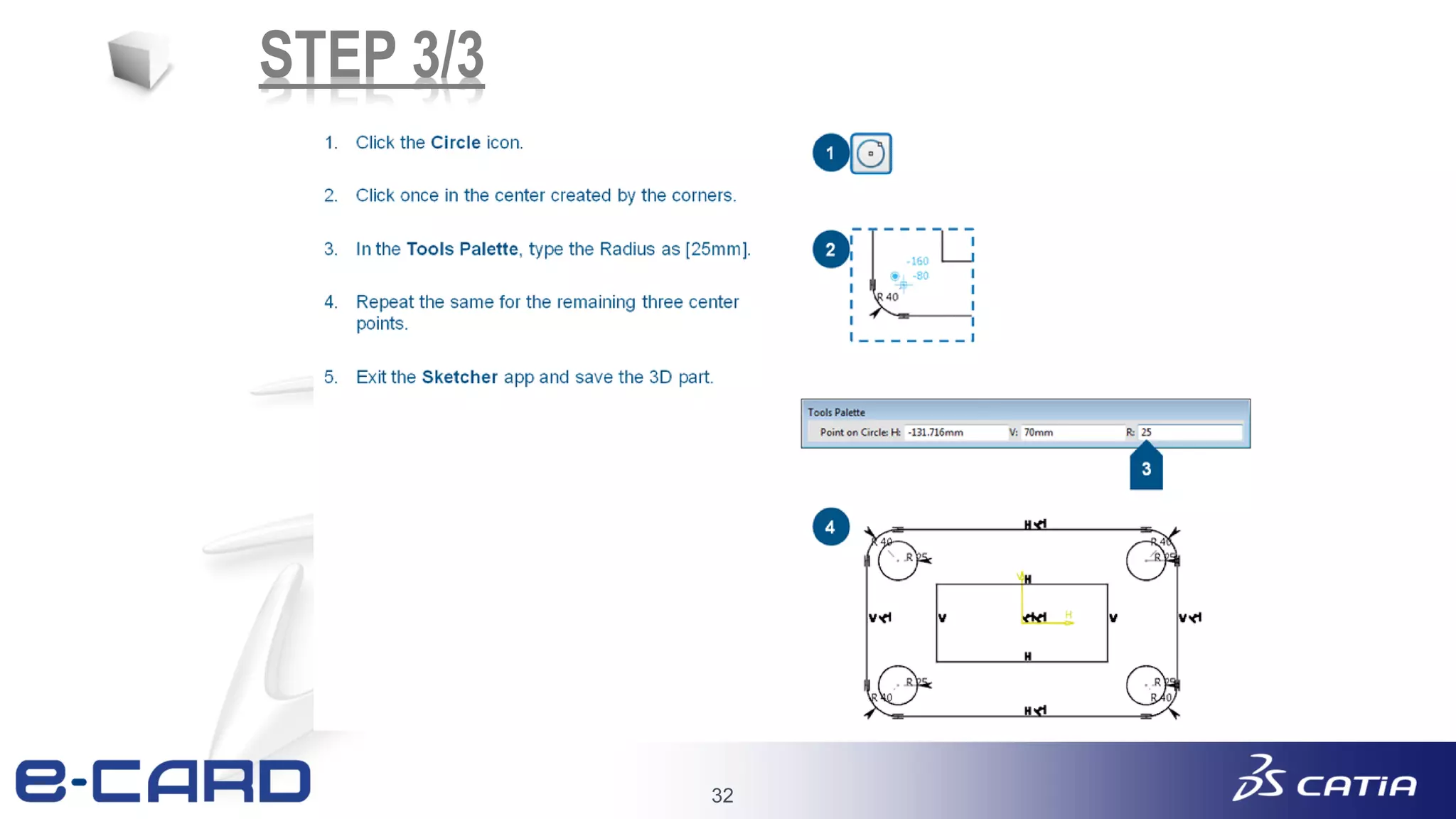

STEP 3/3

33. 33

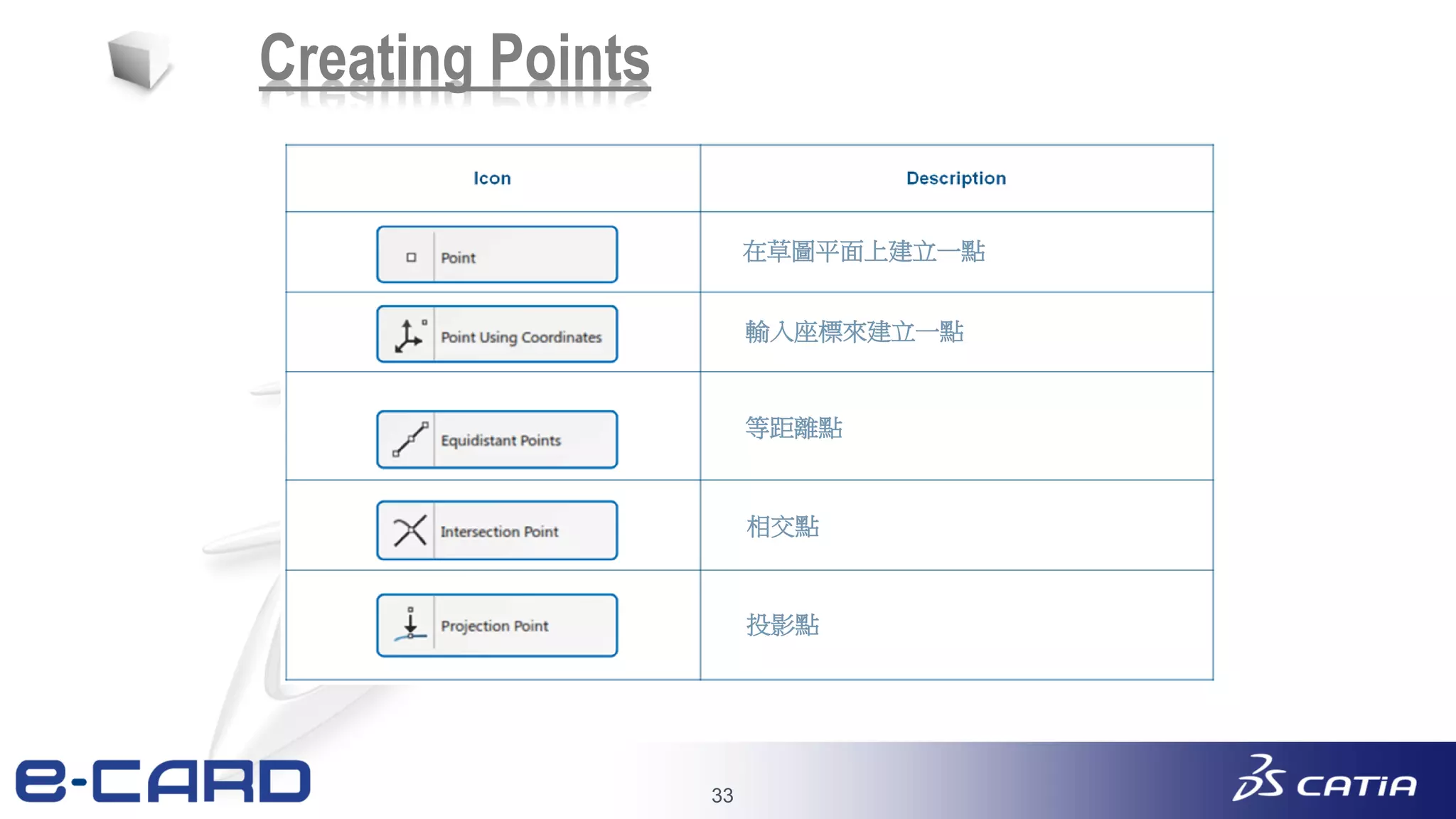

Creating Points
在草圖平面上建立一點
輸入座標來建立一點
等距離點
相交點
投影點

34. 34

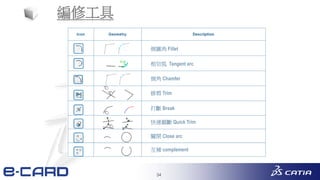

編修工具
倒圓角 Fillet
相切弧 Tangent arc
修剪 Trim
倒角 Chamfer
打斷 Break
快速截斷 Quick Trim
關閉 Close arc
互補 complement

35. 35

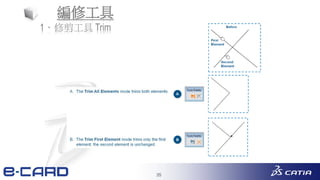

1、修剪工具 Trim
編修工具

36. 36
2、快速修剪工具 Quick Trim
編修工具

37. 37
Transforming Sketch Elements
對稱
鏡射
移動
旋轉
縮放
偏移

38. 38

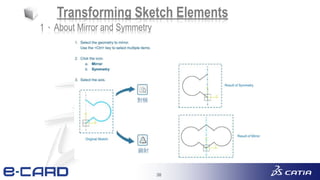

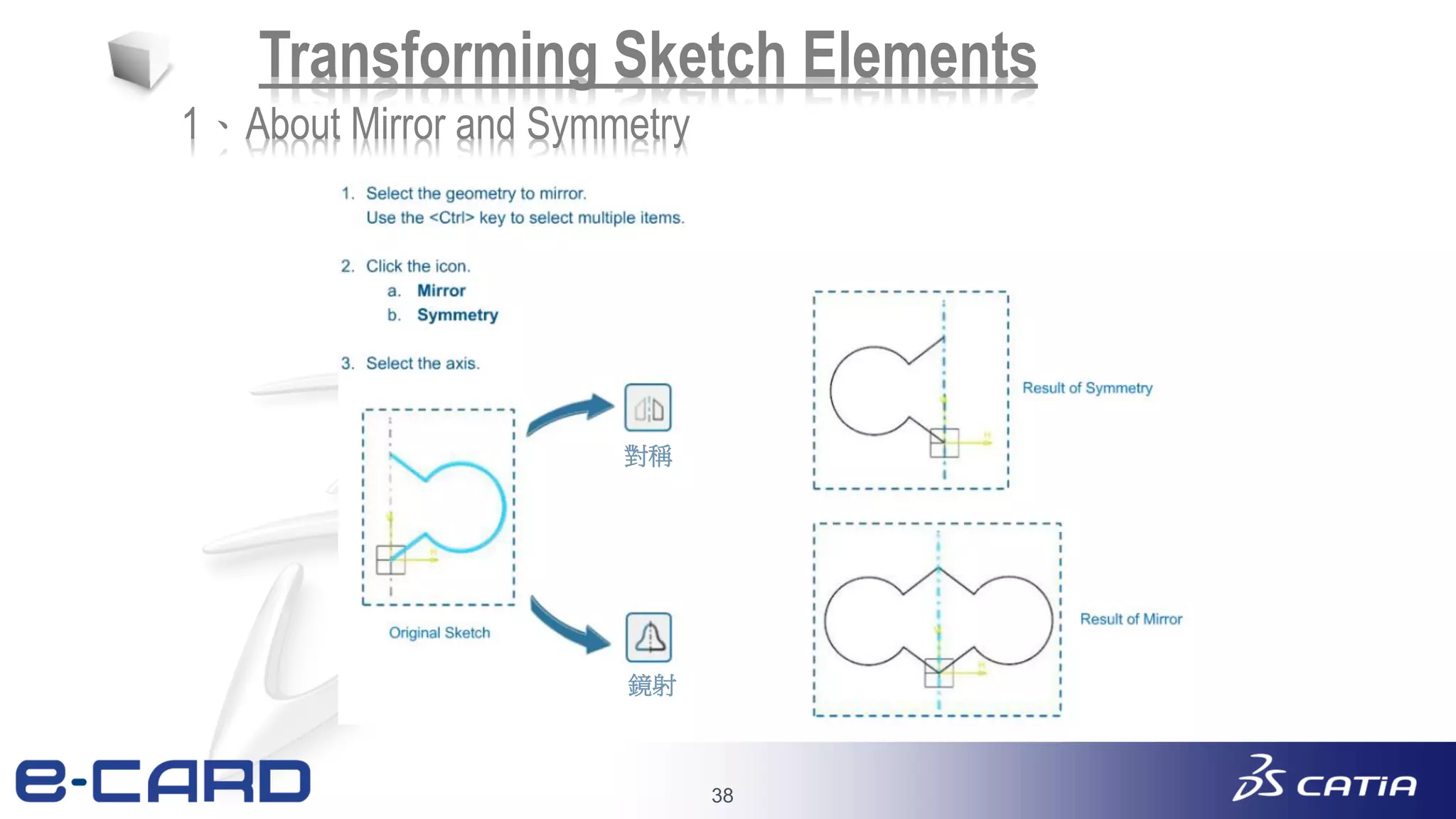

Transforming Sketch Elements
1、About Mirror and Symmetry
對稱
鏡射

39. 39

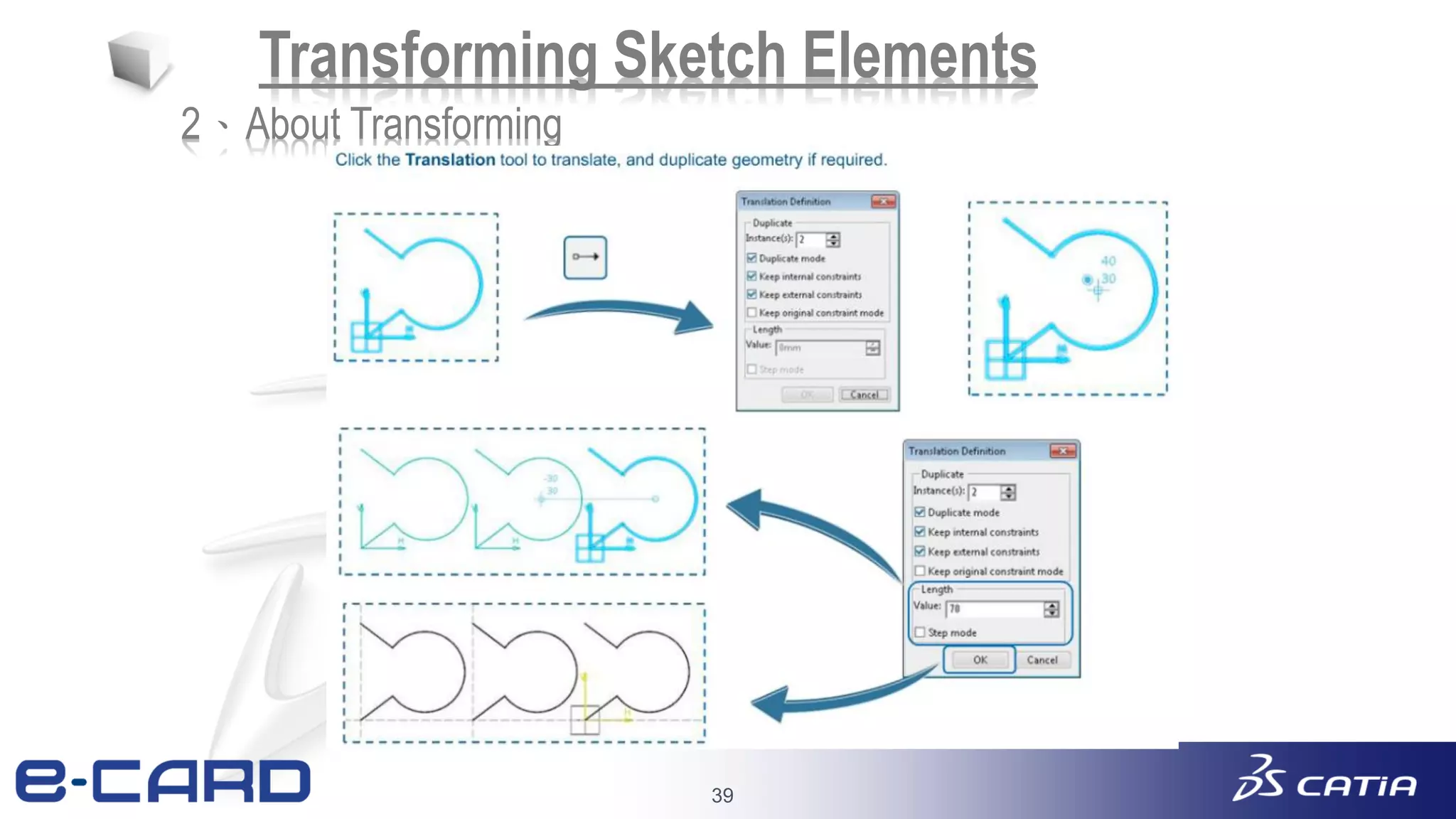

Transforming Sketch Elements
2、About Transforming

40. 40
Transforming Sketch Elements

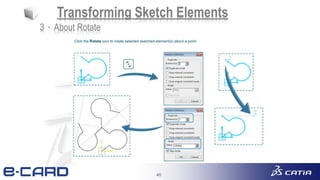

3、About Rotate

41. 41

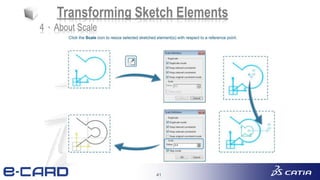

Transforming Sketch Elements
4、About Scale

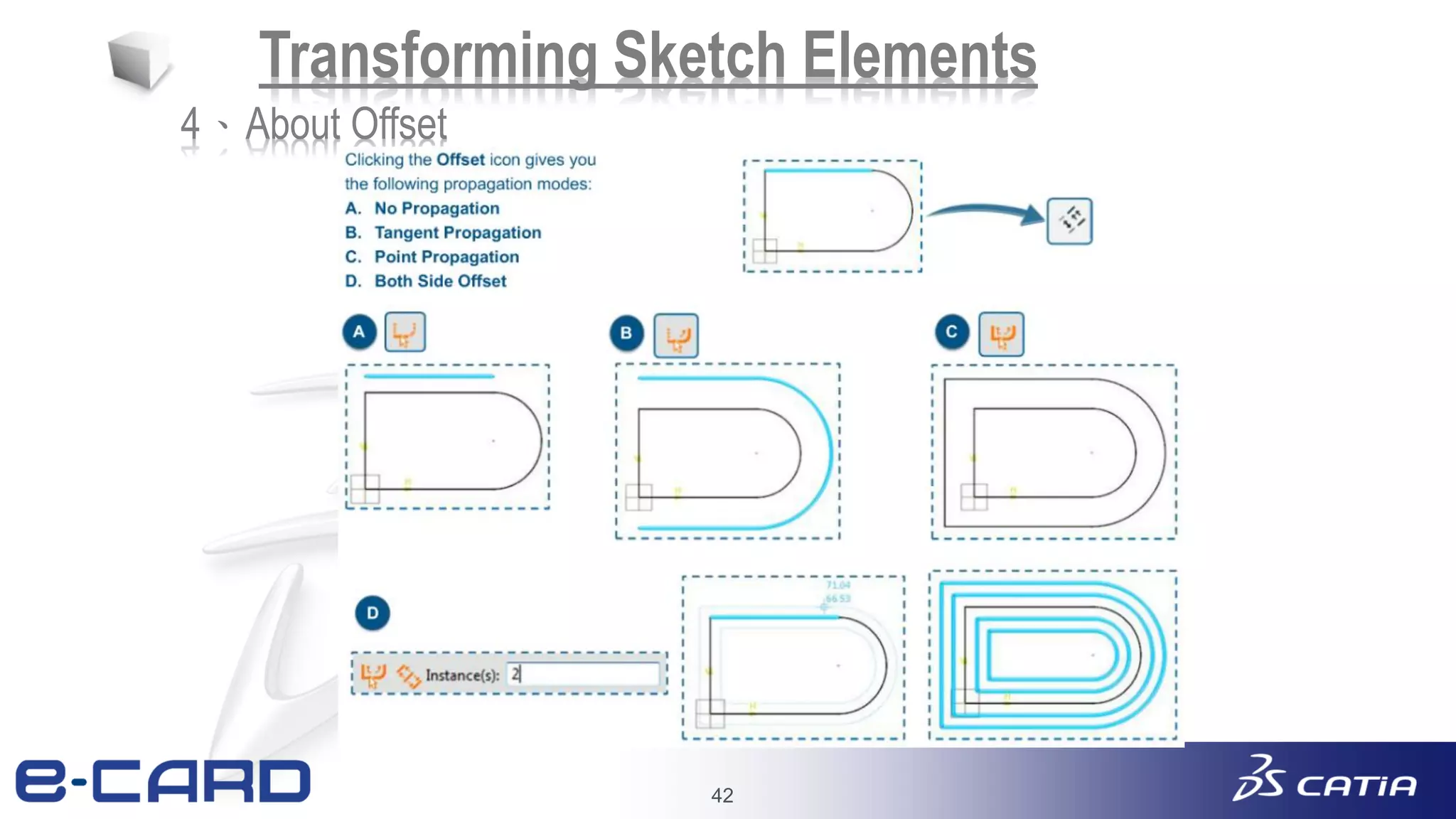

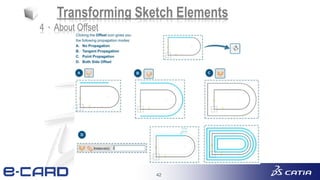

42. 42
Transforming Sketch Elements
4、About Offset

43. 43
Transforming Sketch Elements

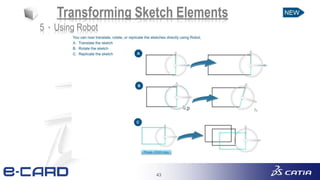

5、Using Robot

44. 44
Exercise 練習 Transform Sketch Elements
Search : 3dp:Bracket_Housing

45. 45
STEP 1/3 Create a circular pattern

46. 46
STEP 2/3 Create offset features

47. 47

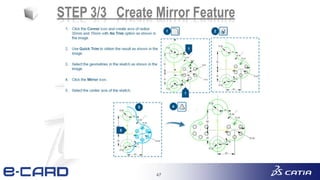

STEP 3/3 Create Mirror Feature

48. 48

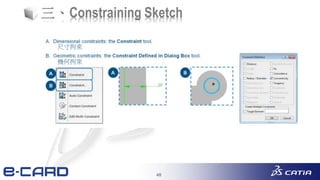

三、Constraining Sketch
尺寸拘束
幾何拘束

49. 49

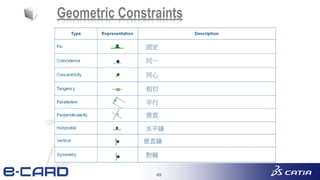

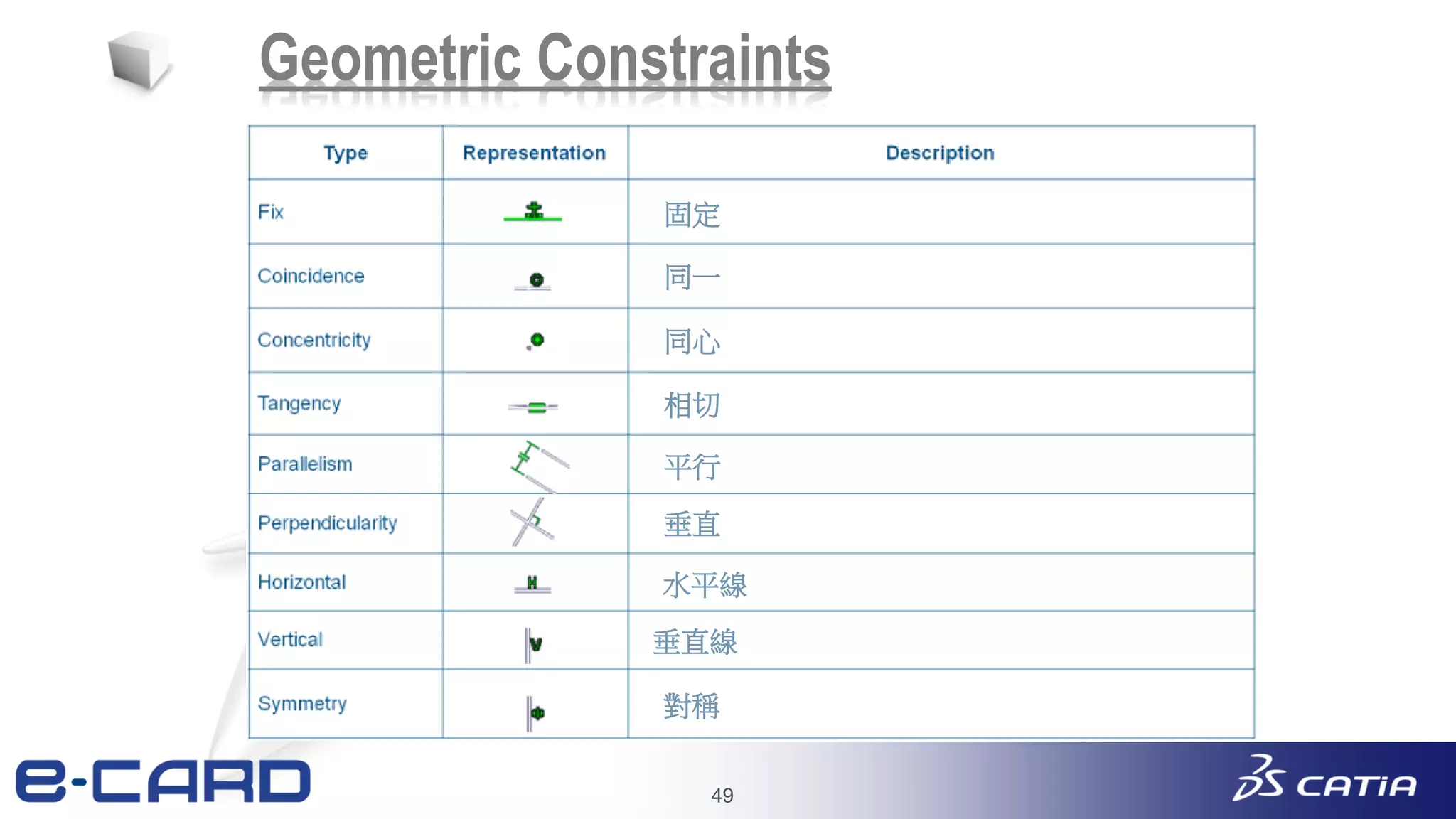

Geometric Constraints
固定
同一
同心
相切
平行
垂直
水平線
垂直線
對稱

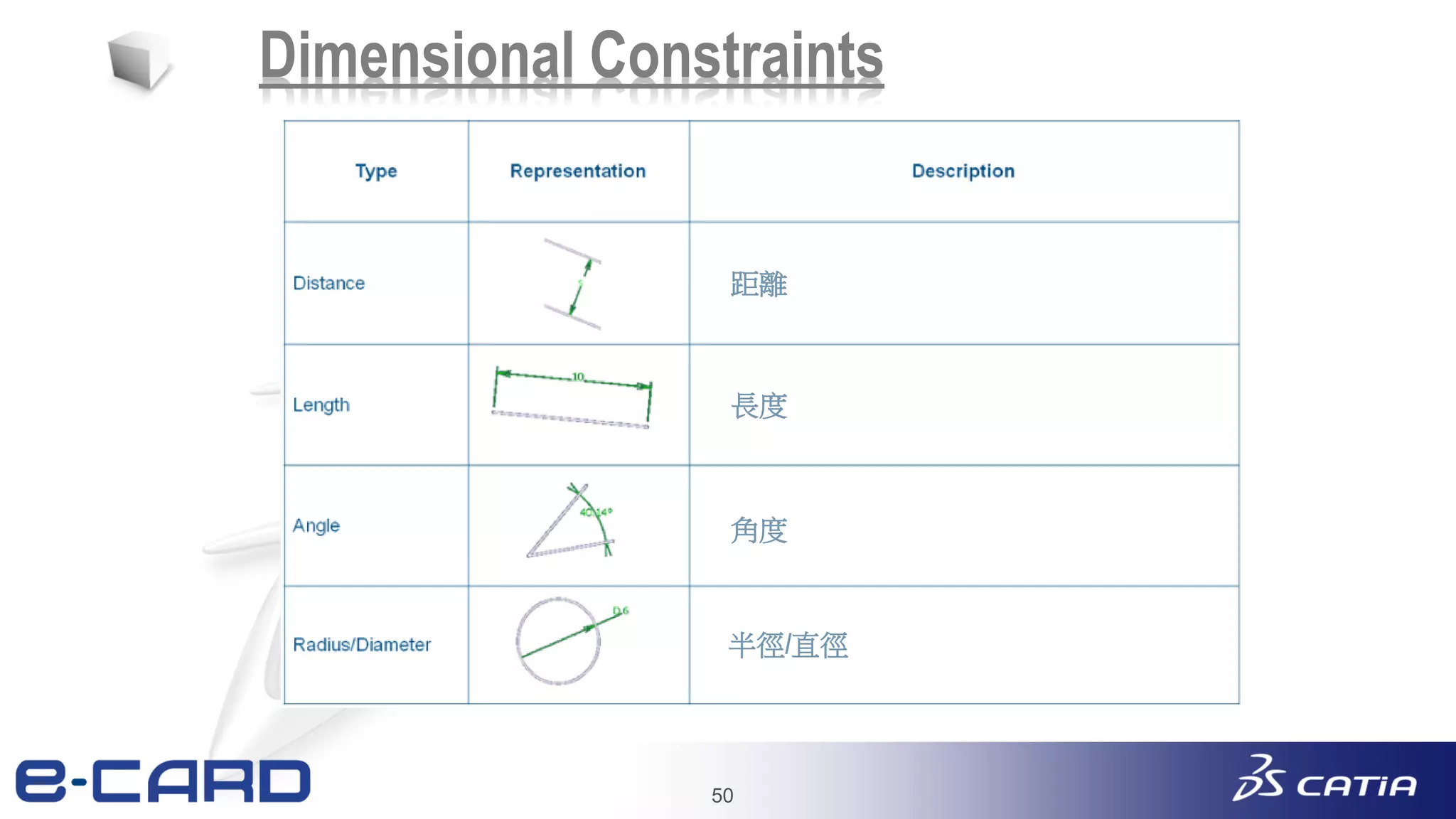

50. 50
Dimensional Constraints
距離
長度
角度
半徑/直徑

51. 51

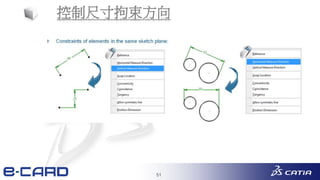

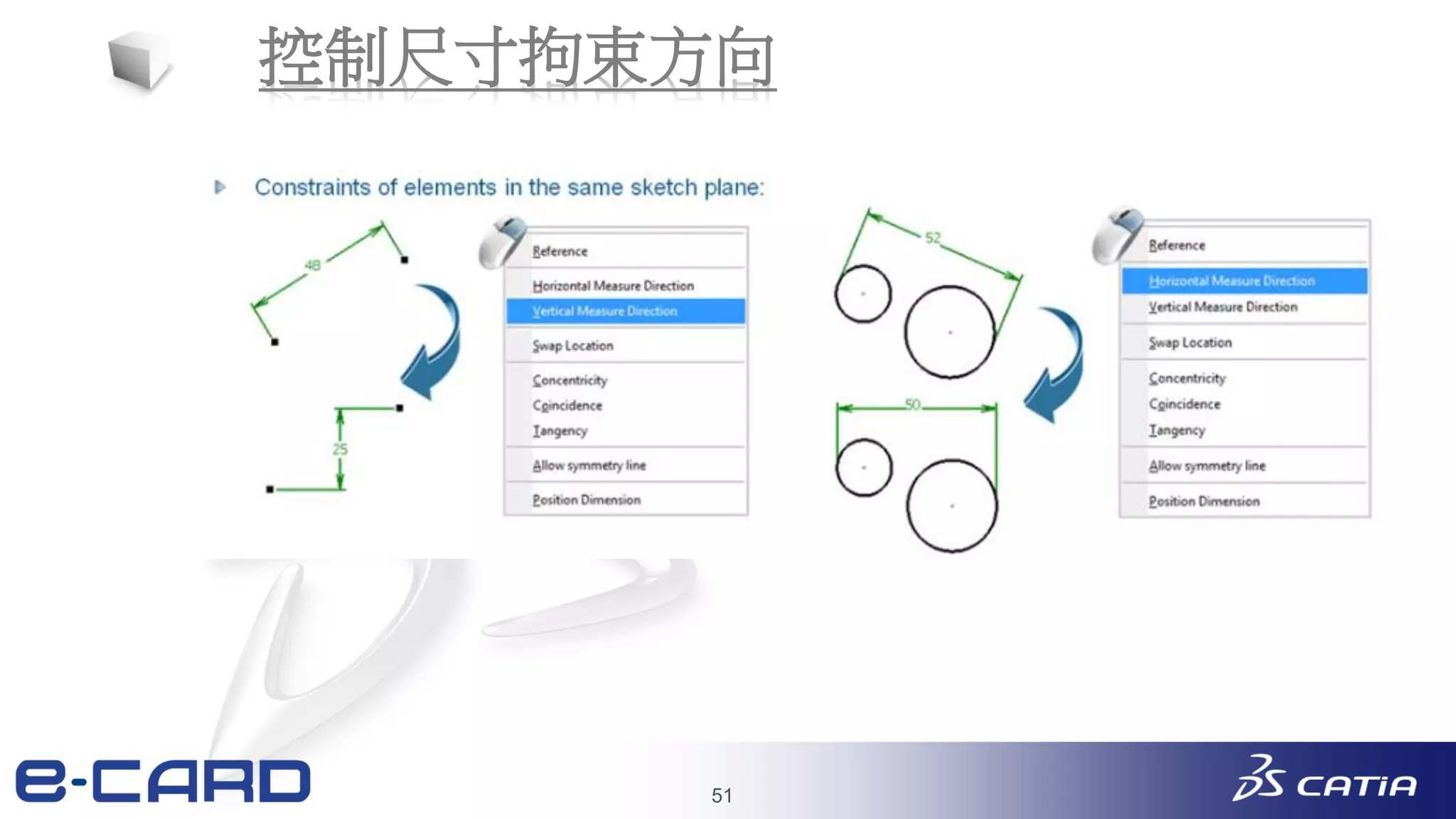

控制尺寸拘束方向

52. 52

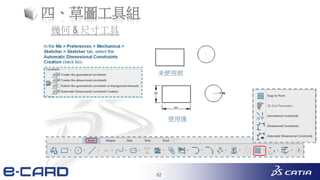

四、草圖工具組
未使用前
使用後
幾何 & 尺寸工具

53. 53

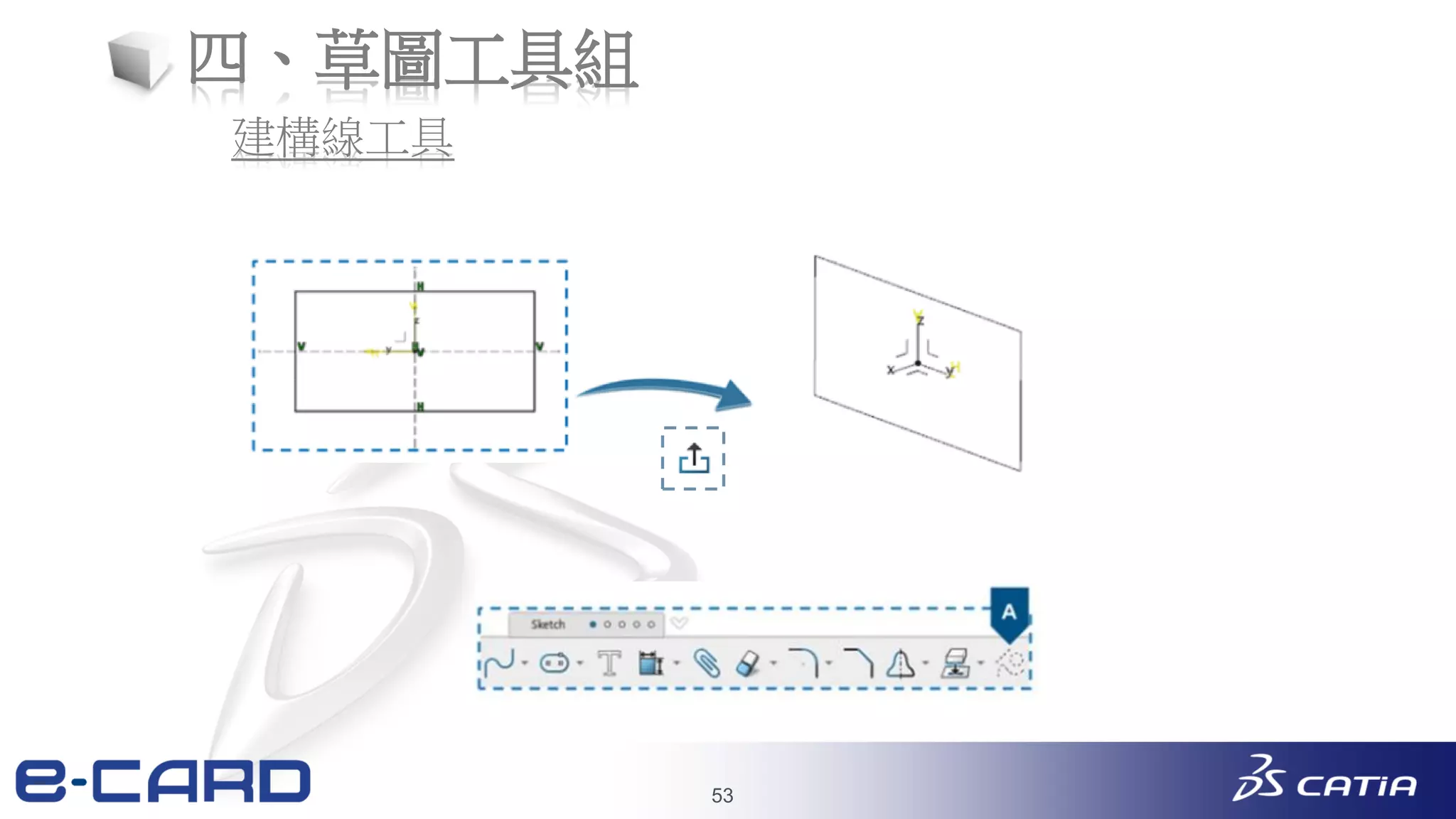

四、草圖工具組
建構線工具

54. 54

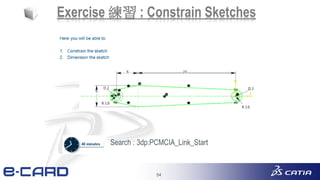

Exercise 練習 : Constrain Sketches
Search : 3dp:PCMCIA_Link_Start

55. 55

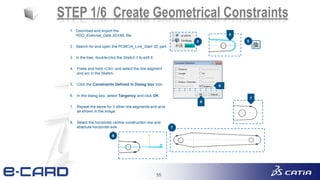

STEP 1/6 Create Geometrical Constraints

56. 56

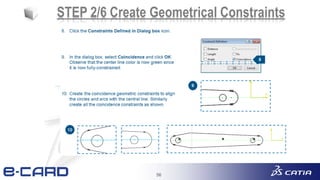

STEP 2/6 Create Geometrical Constraints

57. 57
STEP 3/6 Create Geometrical Constraints

58. 58

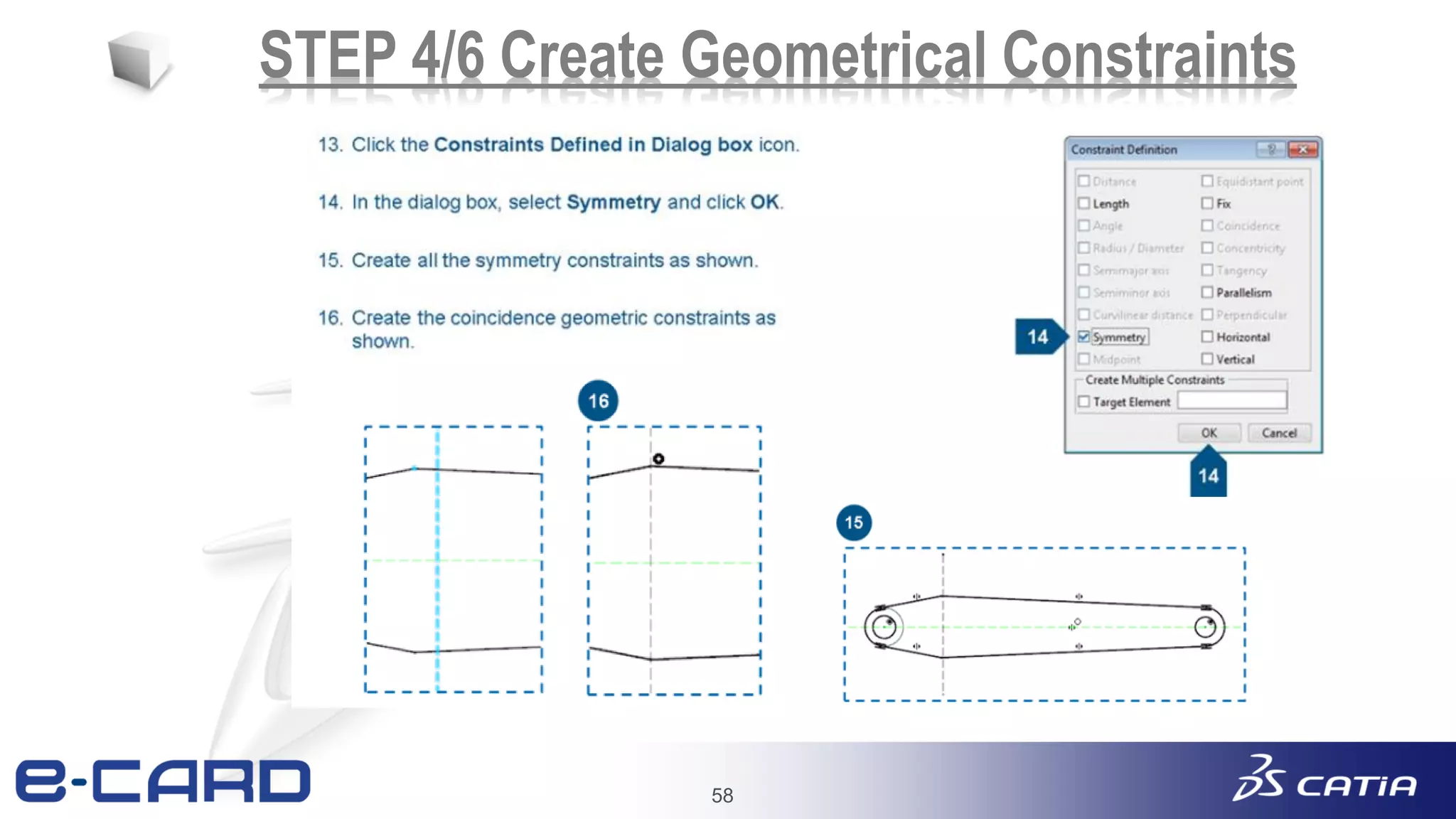

STEP 4/6 Create Geometrical Constraints

59. 59

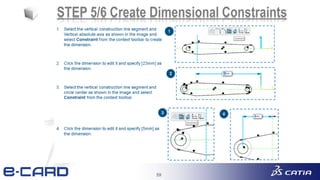

STEP 5/6 Create Dimensional Constraints

60. 60

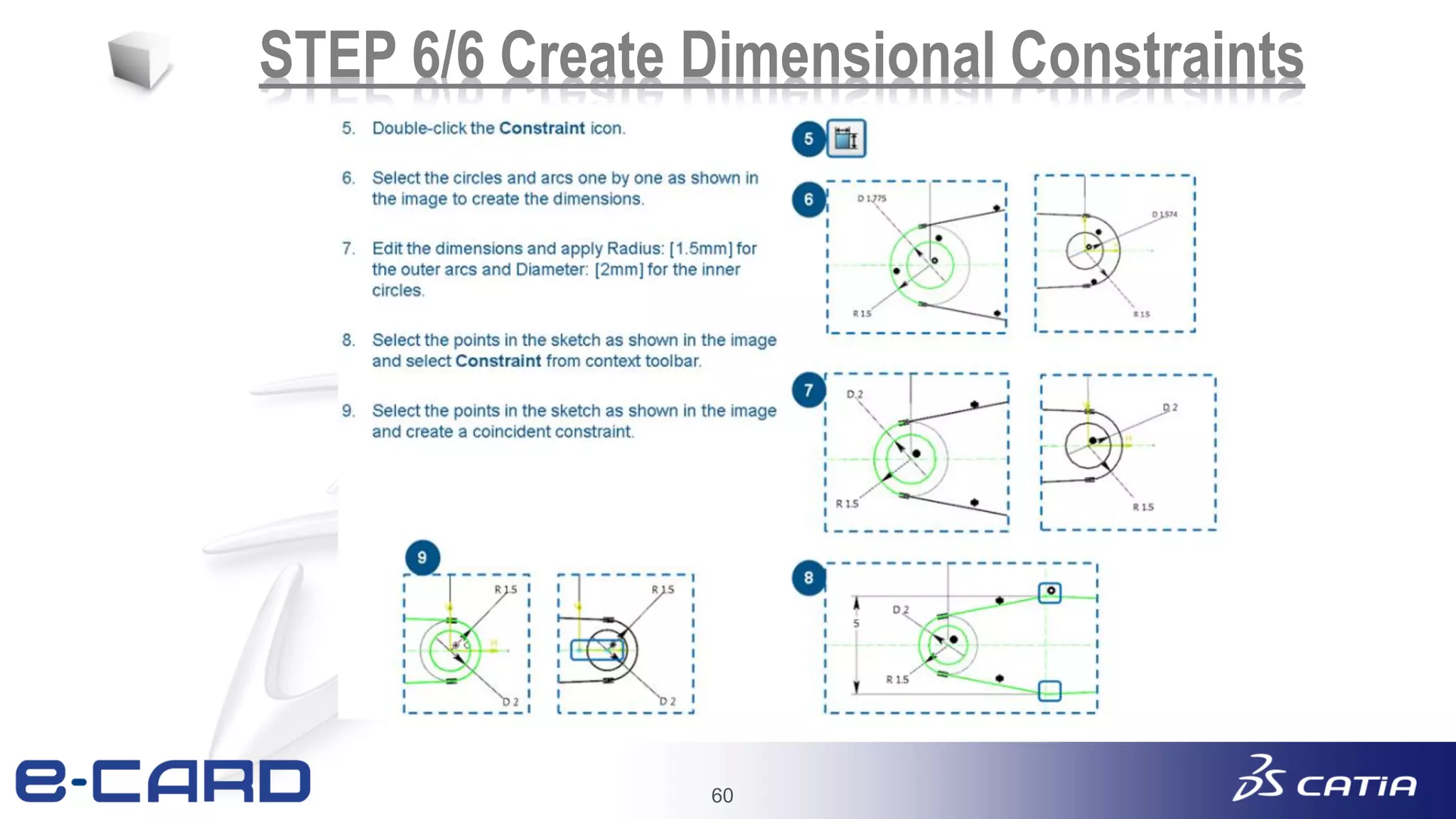

STEP 6/6 Create Dimensional Constraints

61. 61
五、Projecting 3D Elements

62. 62

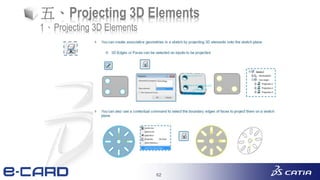

五、Projecting 3D Elements
1、Projecting 3D Elements

63. 63

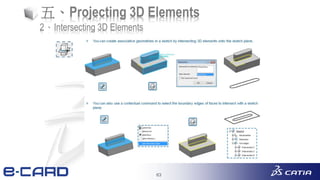

五、Projecting 3D Elements
2、Intersecting 3D Elements

64. 64

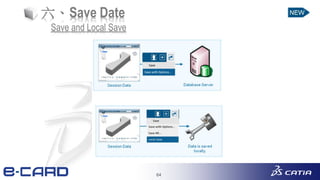

六、Save Date
Save and Local Save

65. 65

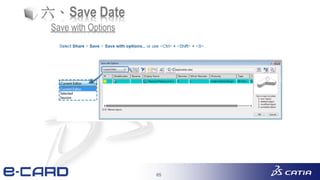

六、Save Date
Save with Options

66. 66

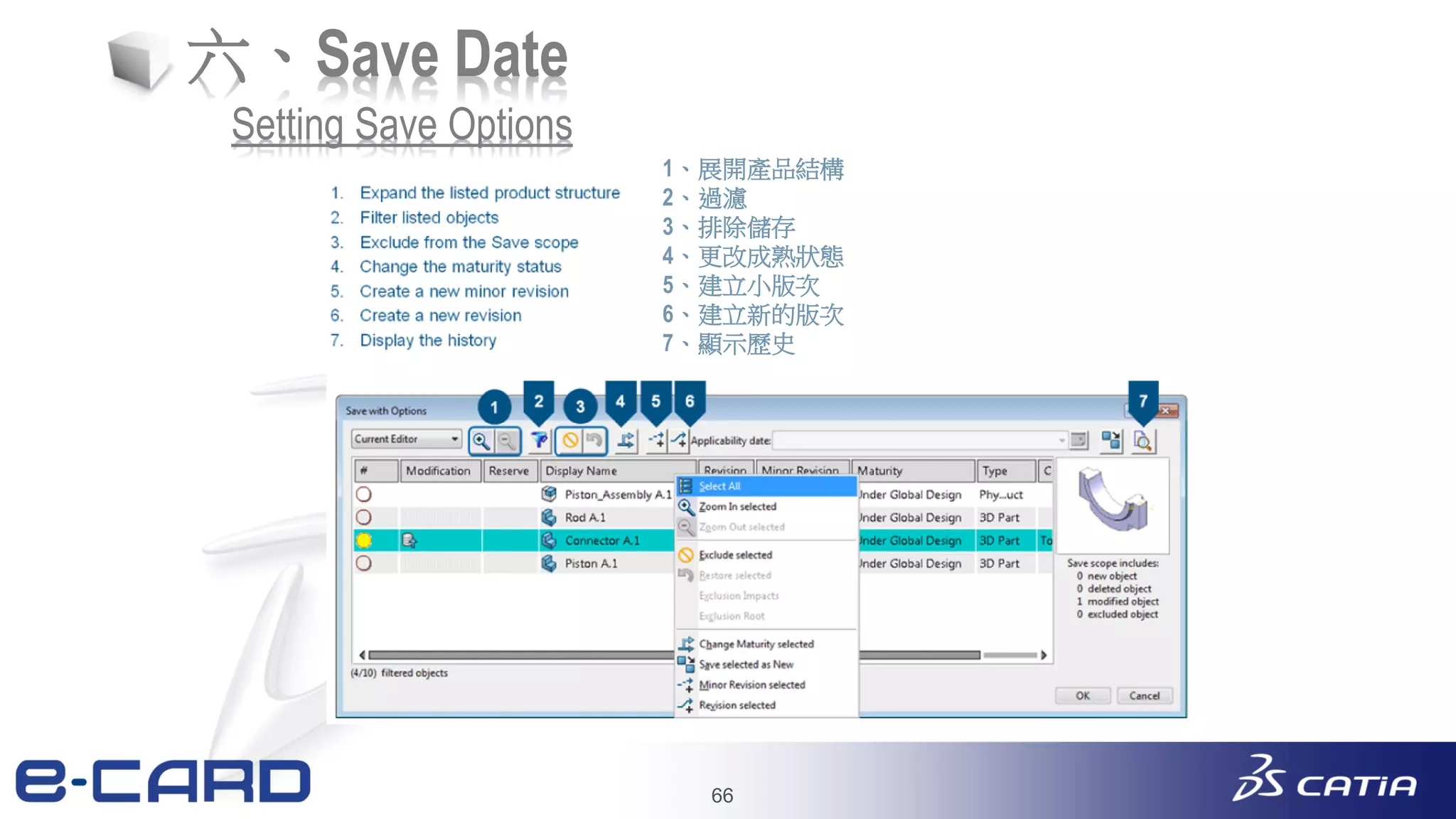

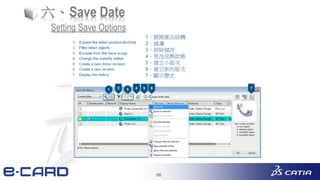

六、Save Date
1、展開產品結構
2、過濾
3、排除儲存
4、更改成熟狀態
5、建立小版次
6、建立新的版次
7、顯示歷史
Setting Save Options

67. 67

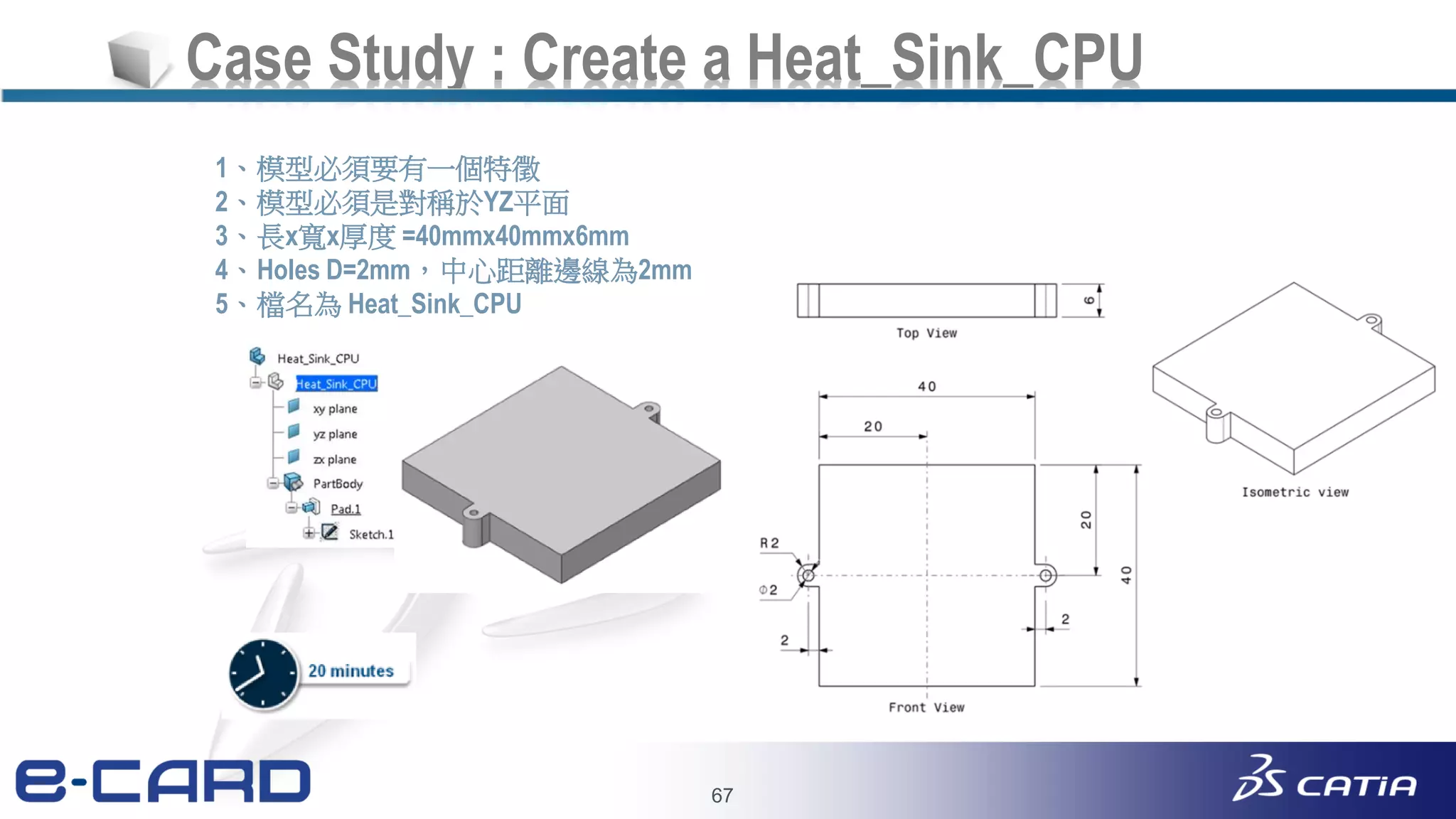

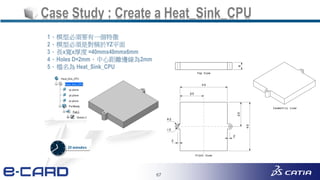

Case Study : Create a Heat_Sink_CPU
1、模型必須要有一個特徵
2、模型必須是對稱於YZ平面
3、長x寬x厚度 =40mmx40mmx6mm
4、Holes D=2mm，中心距離邊線為2mm
5、檔名為 Heat_Sink_CPU

68. 68

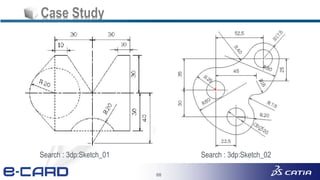

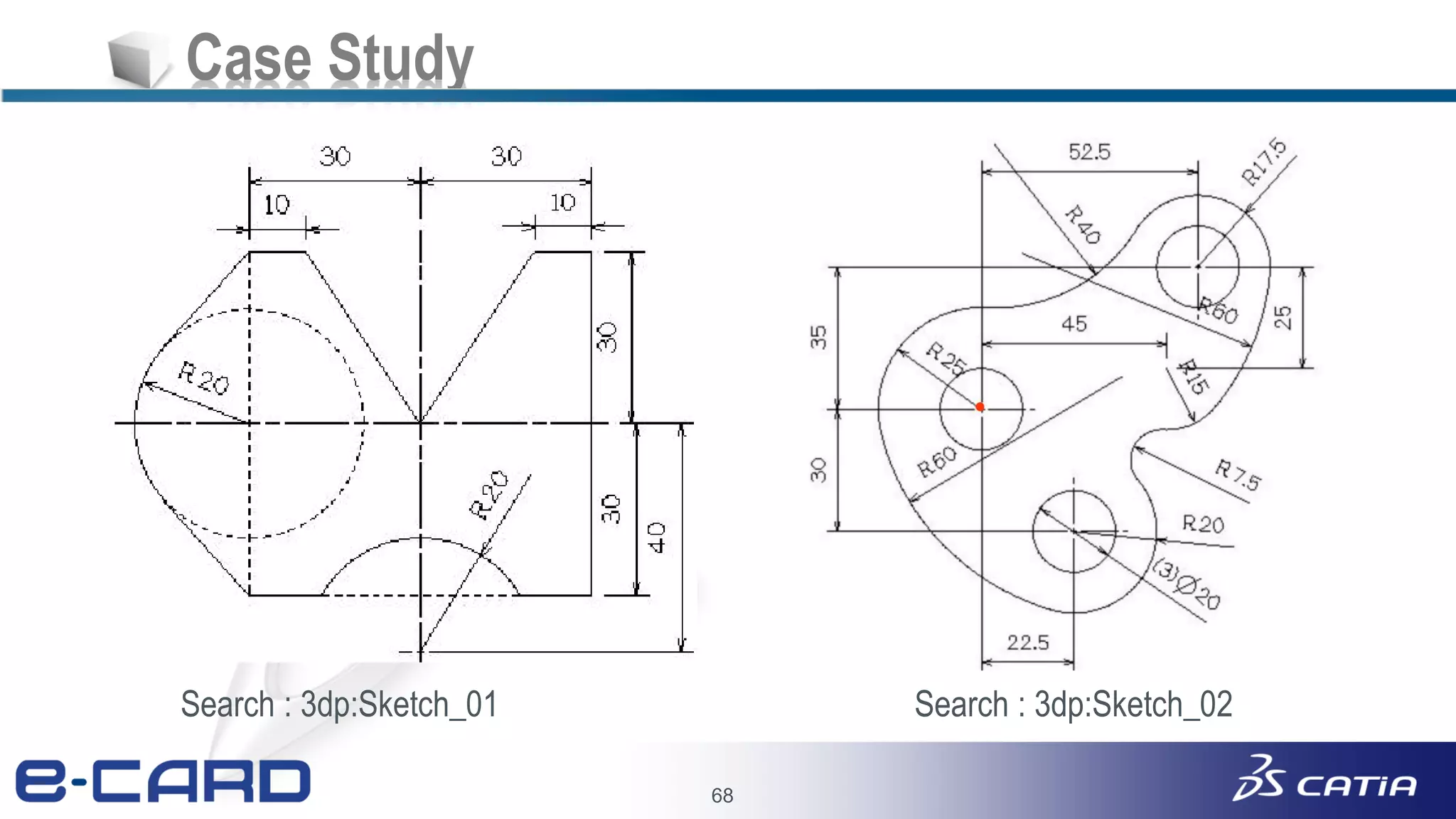

Case Study
Search : 3dp:Sketch_01 Search : 3dp:Sketch_02
