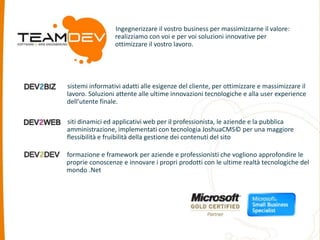

2. Ingegnerizzare il vostro business per massimizzarne il valore:
realizziamo con voi e per voi soluzioni innovative per
ottimizzare il vostro lavoro.
sistemi informativi adatti alle esigenze del cliente, per ottimizzare e massimizzare il
lavoro. Soluzioni attente alle ultime innovazioni tecnologiche e alla user experience
dell’utente finale.
siti dinamici ed applicativi web per il professionista, le aziende e la pubblica
amministrazione, implementati con tecnologia JoshuaCMS© per una maggiore
flessibilità e fruibilità della gestione dei contenuti del sito
formazione e framework per aziende e professionisti che vogliono approfondire le
proprie conoscenze e innovare i propri prodotti con le ultime realtà tecnologiche del
mondo .Net

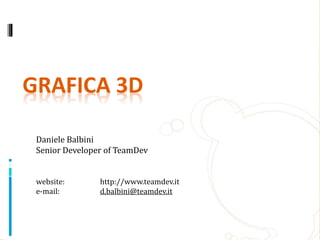

3. GRAFICA 3D
Daniele Balbini
Senior Developer of TeamDev
website: http://www.teamdev.it
e-mail: d.balbini@teamdev.it

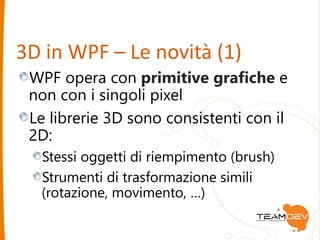

4. 3D in WPF – Le novità (1)
WPF opera con primitive grafiche e
non con i singoli pixel
Le librerie 3D sono consistenti con il
2D:
Stessi oggetti di riempimento (brush)
Strumenti di trasformazione simili
(rotazione, movimento, …)

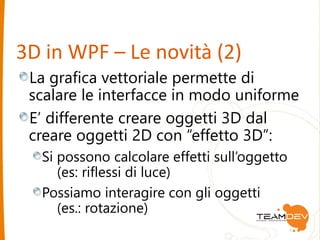

5. 3D in WPF – Le novità (2)
La grafica vettoriale permette di
scalare le interfacce in modo uniforme
E’ differente creare oggetti 3D dal
creare oggetti 2D con “effetto 3D”:
Si possono calcolare effetti sull’oggetto
(es: riflessi di luce)
Possiamo interagire con gli oggetti
(es.: rotazione)

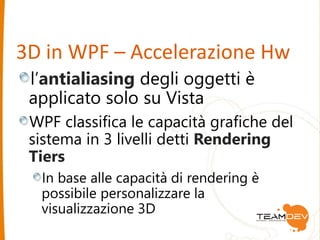

6. 3D in WPF – Accelerazione Hw
l’antialiasing degli oggetti è
applicato solo su Vista
WPF classifica le capacità grafiche del
sistema in 3 livelli detti Rendering
Tiers
In base alle capacità di rendering è
possibile personalizzare la
visualizzazione 3D

7. 3D in WPF – Elementi base
Gli elementi alla base della grafica
3D di WPF sono:
Viewport3D
Camere
Luci
3D objects

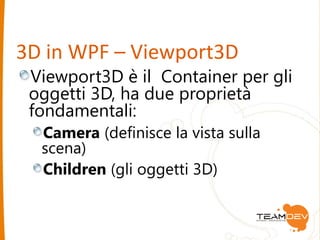

8. 3D in WPF – Viewport3D
Viewport3D è il Container per gli
oggetti 3D, ha due proprietà
fondamentali:
Camera (definisce la vista sulla
scena)
Children (gli oggetti 3D)

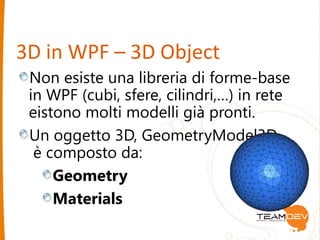

9. 3D in WPF – 3D Object
Non esiste una libreria di forme-base
in WPF (cubi, sfere, cilindri,…) in rete
eistono molti modelli già pronti.
Un oggetto 3D, GeometryModel3D
è composto da:
Geometry
Materials

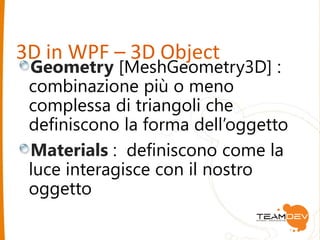

10. 3D in WPF – 3D Object
Geometry [MeshGeometry3D] :
combinazione più o meno
complessa di triangoli che
definiscono la forma dell’oggetto
Materials : definiscono come la
luce interagisce con il nostro
oggetto

11. 3D in WPF – Sorgenti luminose
Modello semplificato della
luce reale (per motivi di
performance)
Diverse fonti di luce
(Directional, Ambient, Point,
Spot)

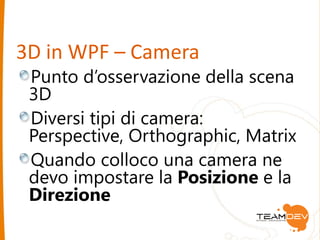

12. 3D in WPF – Camera
Punto d’osservazione della scena
3D
Diversi tipi di camera:
Perspective, Orthographic, Matrix
Quando colloco una camera ne
devo impostare la Posizione e la
Direzione

13. 3D in WPF – Trasformazioni
Le traformazioni base sono:
Spostamento
(TranslateTransform3D)
Dimensione (ScaleTransform3D)
Rotazione (RotateTransform3D)
Posso unire più trasformazioni
con Transform3DGroup
