Il documento descrive il sistema di impermeabilizzazione del calcestruzzo 'Penetron', e la sua capacità di sigillare pori e microfessurazioni attraverso la formazione di cristalli insolubili. Questa tecnologia, usata in oltre 60 paesi, migliora la durabilità del calcestruzzo e offre soluzioni per problematiche di infiltrazioni. Penetron Italia S.r.l. distribuisce esclusivamente i prodotti Penetron in Italia, fornendo supporto tecnico per la progettazione ed esecuzione dei progetti.

1. IMPERMEABILIZZAZIONE
E PROTEZIONE DEL
CALCESTRUZZO
“CRISTALLINA CAPILLARE”

2. Il Calcestruzzo è il materiale da costruzione più popolare al mondo, ed è utilizzato
in tutti i paesi come il materiale più flessibile e adattabile ai progetti.
Impermeabilizzazione INTEGRALE
del Calcestruzzo

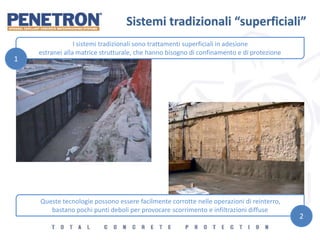

3. Sistemi tradizionali “superficiali”
I sistemi tradizionali sono trattamenti superficiali in adesione
estranei alla matrice strutturale, che hanno bisogno di confinamento e di protezione
Queste tecnologie possono essere facilmente corrotte nelle operazioni di reinterro,
bastano pochi punti deboli per provocare scorrimento e infiltrazioni diffuse
1
2

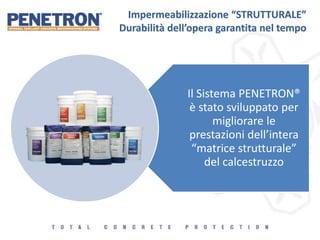

4. Il Sistema PENETRON®
è stato sviluppato per
migliorare le
prestazioni dell’intera
“matrice strutturale”
del calcestruzzo
Impermeabilizzazione “STRUTTURALE”
Durabilità dell’opera garantita nel tempo

5. ICS PENETRON INTERNATIONAL ltd.
I prodotti del Sistema Penetron® sono fabbricati negli USA
Penetron® è una tecnologia usata da 30 anni in più di 60 paesi nel mondo
1
2

6. PENETRON ITALIA s.r.l.
Il sistema PENETRON® viene distribuito in esclusiva sul territorio nazionale dalla società
Penetron Italia s.r.l. (ex Ditron s.r.l.) fondata nel 2000.
Penetron Italia s.r.l. si avvale di una rete consolidata e professionale di esclusivisti
regionali, per offrire un’assistenza tecnica puntuale in fase di progettazione ed esecuzione
1
2

7. Che cos’è il Penetron?
Una speciale miscela di
“componenti attivi” in forma
di polvere, che reagisce con i
composti minerali del
calcestruzzo e l’umidità per
catalizzare una struttura
cristallina insolubile.
Questi milioni di cristalli
generati penetrano
profondamente nella
matrice, sigillando i pori, i
tratti capillari e le
microfessurazioni.

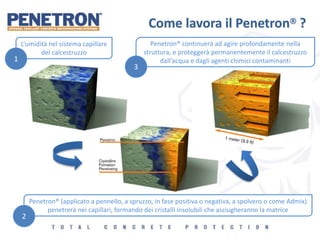

8. Come lavora il Penetron ?
L’umidità nel sistema capillare
del calcestruzzo
Penetron® (applicato a pennello, a spruzzo, in fase positiva o negativa, a spolvero o come Admix)
penetrerà nei capillari, formando dei cristalli insolubili che asciugheranno la matrice
Penetron® continuerà ad agire profondamente nella
struttura, e proteggerà permanentemente il calcestruzzo
dall’acqua e dagli agenti chimici contaminanti1
3
2

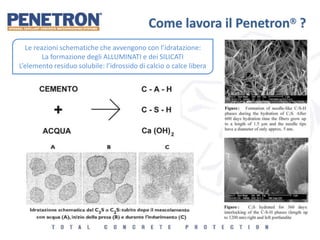

9. Come lavora il Penetron ?
Le reazioni schematiche che avvengono con l’idratazione:
La formazione degli ALLUMINATI e dei SILICATI
L’elemento residuo solubile: l’idrossido di calcio o calce libera

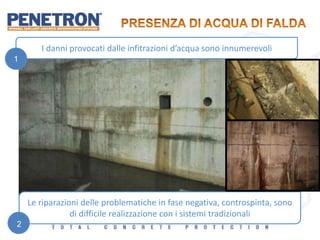

10. I danni provocati dalle infitrazioni d’acqua sono innumerevoli
Le riparazioni delle problematiche in fase negativa, controspinta, sono
di difficile realizzazione con i sistemi tradizionali
1
2

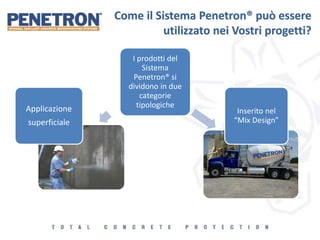

11. Come il Sistema Penetron® può essere
utilizzato nei Vostri progetti?
I prodotti del
Sistema
Penetron® si
dividono in due
categorie
tipologicheApplicazione
superficiale
Inserito nel
“Mix Design”

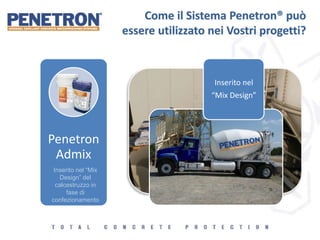

12. Come il Sistema Penetron® può
essere utilizzato nei Vostri progetti?
Inserito nel
“Mix Design”
Penetron
Admix
Inserito nel “Mix
Design” del
calcestruzzo in
fase di
confezionamento

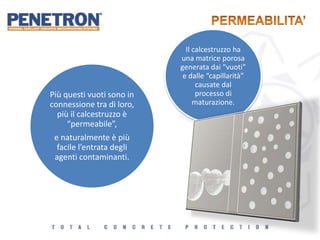

13. Il calcestruzzo ha
una matrice porosa
generata dai “vuoti”
e dalle “capillarità”
causate dal
processo di
maturazione.
Più questi vuoti sono in
connessione tra di loro,
più il calcestruzzo è
“permeabile”,
e naturalmente è più
facile l’entrata degli
agenti contaminanti.

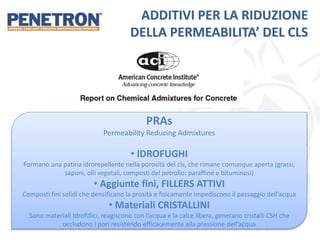

14. ADDITIVI PER LA RIDUZIONE
DELLA PERMEABILITA’ DEL CLS
PRAs
Permeability Reducing Admixtures
• IDROFUGHI
Formano una patina idrorepellente nella porosità del cls, che rimane comunque aperta (grassi,
saponi, olii vegetali, composti del petrolio: paraffine e bituminosi)
• Aggiunte fini, FILLERS ATTIVI
Composti fini solidi che densificano la prosità e fisicamente impediscono il passaggio dell’acqua
• Materiali CRISTALLINI
Sono materiali Idrofillici, reagiscono con l’acqua e la calce libera, generano cristalli CSH che
occludono I pori resistendo efficacemente alla pressione dell’acqua

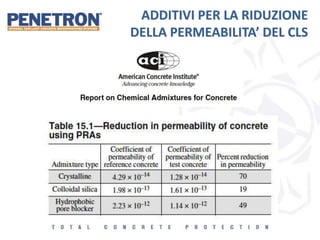

15. ADDITIVI PER LA RIDUZIONE
DELLA PERMEABILITA’ DEL CLS

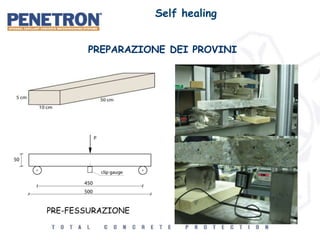

16. PREPARAZIONE DEI PROVINI
PRE-FESSURAZIONE
Self healing

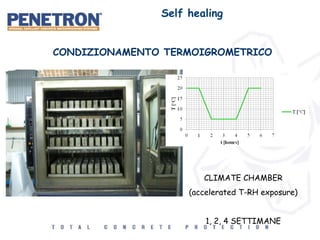

17. CONDIZIONAMENTO TERMOIGROMETRICO
CLIMATE CHAMBER
(accelerated T-RH exposure)
1, 2, 4 SETTIMANE
Self healing

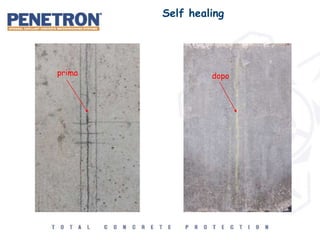

18. Self healing
prima dopo

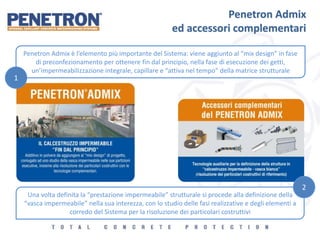

19. Penetron Admix
ed accessori complementari
Penetron Admix è l’elemento più importante del Sistema: viene aggiunto al “mix design” in fase
di preconfezionamento per ottenere fin dal principio, nella fase di esecuzione dei getti,
un’impermeabilizzazione integrale, capillare e “attiva nel tempo” della matrice strutturale
Una volta definita la “prestazione impermeabile” strutturale si procede alla definizione della
“vasca impermeabile” nella sua interezza, con lo studio delle fasi realizzative e degli elementi a
corredo del Sistema per la risoluzione dei particolari costruttivi
1
2

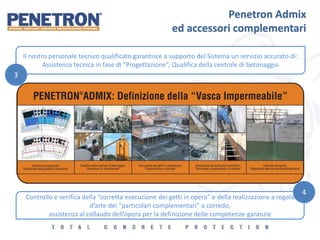

20. Penetron Admix
ed accessori complementari
Il nostro personale tecnico qualificato garantisce a supporto del Sistema un servizio accurato di:
Assistenza tecnica in fase di “Progettazione”, Qualifica della centrale di betonaggio
Controllo e verifica della “corretta esecuzione dei getti in opera” e della realizzazione a regola
d’arte dei “particolari complementari” a corredo,
assistenza al collaudo dell’opera per la definizione delle competenze-garanzie
3
4

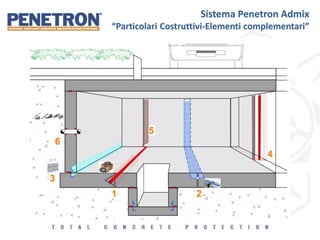

21. Sistema Penetron Admix
“Particolari Costruttivi-Elementi complementari”

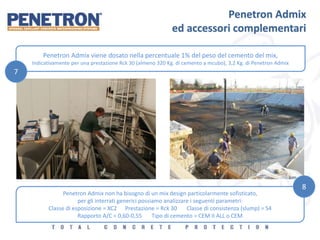

22. Penetron Admix
ed accessori complementari
Penetron Admix viene dosato nella percentuale 1% del peso del cemento del mix,
Indicativamente per una prestazione Rck 30 (almeno 320 Kg. di cemento a mcubo), 3,2 Kg. di Penetron Admix
Penetron Admix non ha bisogno di un mix design particolarmente sofisticato,
per gli interrati generici possiamo analizzare i seguenti parametri:
Classe di esposizione = XC2 Prestazione = Rck 30 Classe di consistenza (slump) = S4
Rapporto A/C = 0,60-0,55 Tipo di cemento = CEM II ALL o CEM
7
8

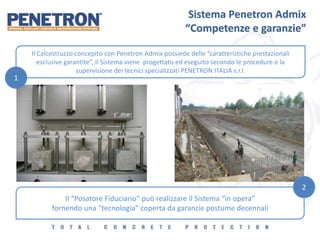

23. Sistema Penetron Admix
“Competenze e garanzie”
Il Calcestruzzo concepito con Penetron Admix possiede delle “caratteristiche prestazionali
esclusive garantite”, il Sistema viene progettato ed eseguito secondo le procedure e la
supervisione dei tecnici specializzati PENETRON ITALIA s.r.l.
Il “Posatore Fiduciario” può realizzare il Sistema “in opera”
fornendo una “tecnologia” coperta da garanzie postume decennali
1
2

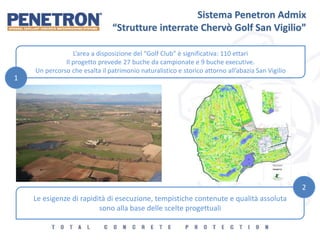

24. Sistema Penetron Admix
“Strutture interrate Chervò Golf San Vigilio”
L’area a disposizione del “Golf Club” è significativa: 110 ettari
Il progetto prevede 27 buche da campionate e 9 buche executive.
Un percorso che esalta il patrimonio naturalistico e storico attorno all’abazia San Vigilio
Le esigenze di rapidità di esecuzione, tempistiche contenute e qualità assoluta
sono alla base delle scelte progettuali
1
2

25. Sistema Penetron Admix
“Strutture interrate Chervò Golf San Vigilio”
Le condizioni geologiche dell’area prospettano un terreno argilloso,
scarsamente drenante con presenza d’acqua continua in tutte le stagioni dell’anno

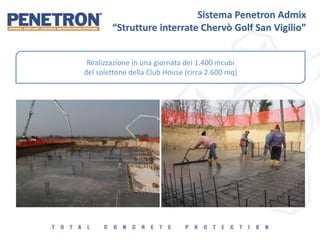

26. Sistema Penetron Admix
“Strutture interrate Chervò Golf San Vigilio”
Realizzazione in una giornata dei 1.400 mcubi
del solettone della Club House (circa 2.600 mq)

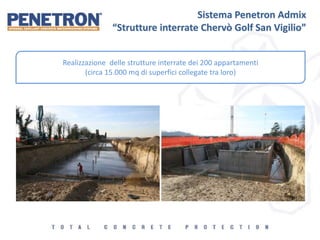

27. Sistema Penetron Admix
“Strutture interrate Chervò Golf San Vigilio”
Realizzazione delle strutture interrate dei 200 appartamenti
(circa 15.000 mq di superfici collegate tra loro)

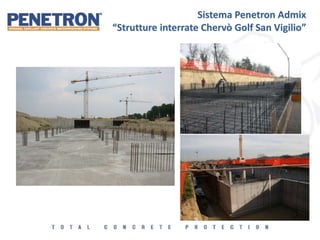

28. Sistema Penetron Admix
“Strutture interrate Chervò Golf San Vigilio”

29. Sistema Penetron Admix
“Getto contro Pali-Diaframmi-Parancole”

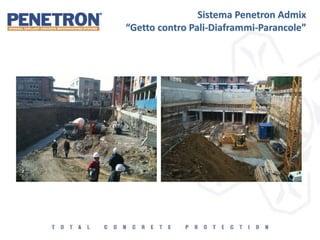

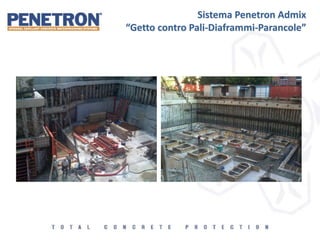

30. Sistema Penetron Admix
“Getto contro Pali-Diaframmi-Parancole”

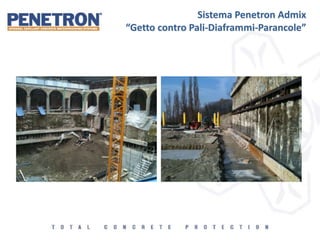

31. Sistema Penetron Admix
“Getto contro Pali-Diaframmi-Parancole”

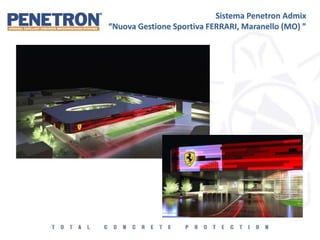

32. Sistema Penetron Admix
“Nuova Gestione Sportiva FERRARI, Maranello (MO) ”

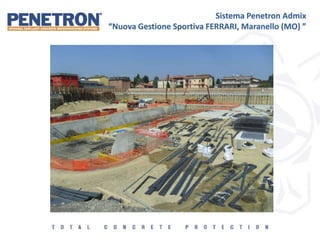

33. Sistema Penetron Admix
“Nuova Gestione Sportiva FERRARI, Maranello (MO) ”

34. Sistema Penetron Admix
“Nuova Gestione Sportiva FERRARI, Maranello (MO) ”

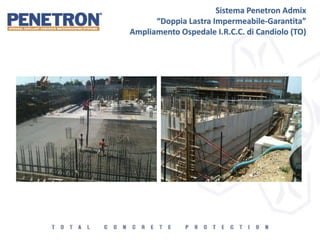

35. Sistema Penetron Admix
“Doppia Lastra Impermeabile-Garantita”
Ampliamento Ospedale I.R.C.C. di Candiolo (TO)

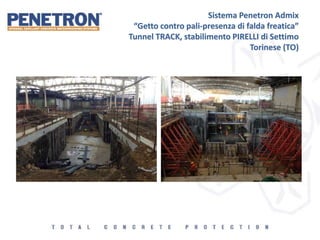

36. Sistema Penetron Admix
“Getto contro pali-presenza di falda freatica”
Tunnel TRACK, stabilimento PIRELLI di Settimo
Torinese (TO)

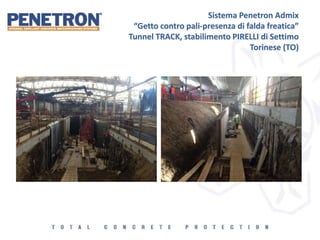

37. Sistema Penetron Admix
“Getto contro pali-presenza di falda freatica”
Tunnel TRACK, stabilimento PIRELLI di Settimo
Torinese (TO)

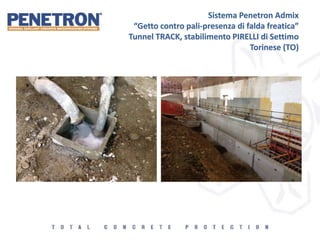

38. Sistema Penetron Admix
“Getto contro pali-presenza di falda freatica”
Tunnel TRACK, stabilimento PIRELLI di Settimo
Torinese (TO)

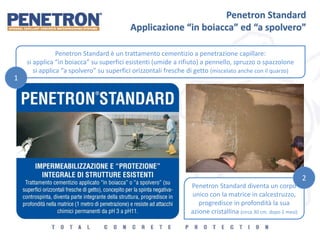

39. Penetron Standard
Applicazione “in boiacca” ed “a spolvero”
Penetron Standard è un trattamento cementizio a penetrazione capillare:
si applica “in boiacca” su superfici esistenti (umide a rifiuto) a pennello, spruzzo o spazzolone
si applica “a spolvero” su superfici orizzontali fresche di getto (miscelato anche con il quarzo)
Penetron Standard diventa un corpo
unico con la matrice in calcestruzzo,
progredisce in profondità la sua
azione cristallina (circa 30 cm. dopo 2 mesi)
1
2

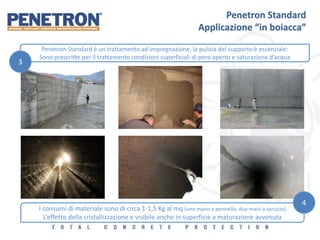

40. Penetron Standard
Applicazione “in boiacca”
Penetron Standard è un trattamento ad impregnazione, la pulizia del supporto è essenziale:
Sono prescritte per il trattamento condizioni superficiali di poro aperto e saturazione d’acqua
3
I consumi di materiale sono di circa 1-1,5 Kg al mq (una mano a pennello, due mani a spruzzo)
L’effetto della cristallizzazione e visibile anche in superficie a maturazione avvenuta
4

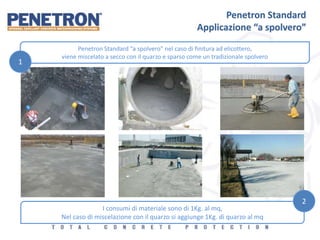

41. Penetron Standard
Applicazione “a spolvero”
Penetron Standard “a spolvero” nel caso di finitura ad elicottero,
viene miscelato a secco con il quarzo e sparso come un tradizionale spolvero
1
I consumi di materiale sono di 1Kg. al mq,
Nel caso di miscelazione con il quarzo si aggiunge 1Kg. di quarzo al mq
2

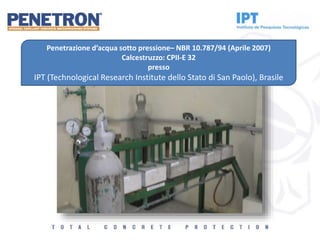

42. Penetrazione d’acqua sotto pressione– NBR 10.787/94 (Aprile 2007)
Calcestruzzo: CPII-E 32
presso
IPT (Technological Research Institute dello Stato di San Paolo), Brasile

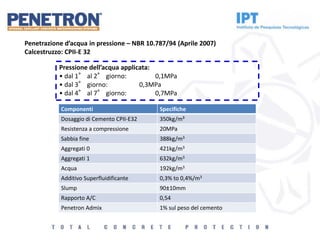

43. Pressione dell’acqua applicata:
• dal 1° al 2° giorno: 0,1MPa
• dal 3° giorno: 0,3MPa
• dal 4° al 7° giorno: 0,7MPa
Penetrazione d’acqua in pressione – NBR 10.787/94 (Aprile 2007)
Calcestruzzo: CPII-E 32
Componenti Specifiche
Dosaggio di Cemento CPII-E32 350kg/m³
Resistenza a compressione 20MPa
Sabbia fine 388kg/m3
Aggregati 0 421kg/m3
Aggregati 1 632kg/m3
Acqua 192kg/m3
Additivo Superfluidificante 0,3% to 0,4%/m3
Slump 90±10mm
Rapporto A/C 0,54
Penetron Admix 1% sul peso del cemento

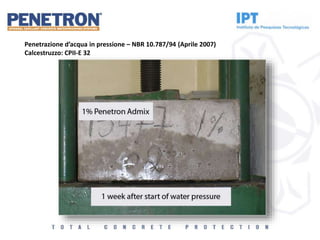

44. Penetrazione d’acqua in pressione – NBR 10.787/94 (Aprile 2007)
Calcestruzzo: CPII-E 32

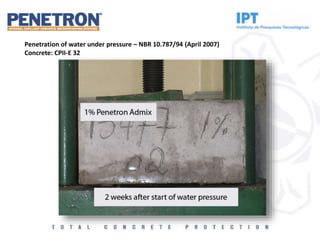

45. Penetration of water under pressure – NBR 10.787/94 (April 2007)
Concrete: CPII-E 32

46. Penetrazione d’acqua in pressione – NBR 10.787/94 (Aprile 2007)
Calcestruzzo: CPII-E 32

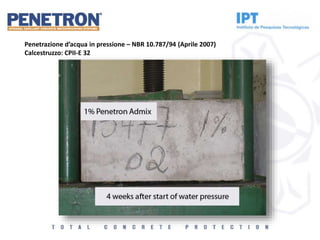

47. Penetrazione d’acqua in pressione – NBR 10.787/94 (Aprile 2007)
Calcestruzzo: CPII-E 32

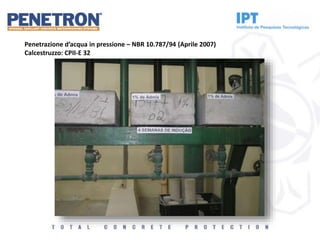

48. Penetrazione d’acqua in pressione – NBR 10.787/94 (Aprile 2007)
Calcestruzzo: CPII-E 32

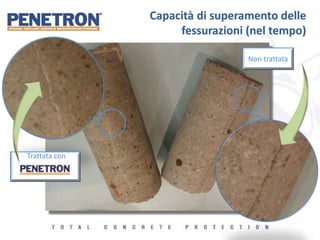

49. Capacità di superamento delle
fessurazioni (nel tempo)
Trattata con
Non trattata

50. Visitate il nostro sito per maggiori informazioni:
www.penetron.it
IL SISTEMA PENETRON®
È prodotto dalla: ICS PENETRON INTERNATIONAL, LTD.
e distribuito in esclusiva per l’Italia dalla:
PENETRON ITALIA s.r.l. – Via Italia 2/B, 10093 COLLEGNO (TO)
Tel. 011 7740744 - Fax 011 7504341
info@penetron.it
