1. Workshop: EXHIBITION DESIGN 2014
Docente: Daniele Francaviglia
Corso: Interior Design_ LEZIONE 2 stand
IPS&CSP CONSULTING

2. STAND FIERISTICI:PERCORSO LAVORO
1. BRIEFING:
1. PRODOTTO CHE SI ESPONE
2. PLANIMETRIA AREA ESPOSITIVA
3. FIERA: DURATA, DATA
4. BUDGET
5. MOOD(stile)
2. Definire competenze progetista cliente
3. PROGETTO
4. ANALISI COSTI(PREVENTIVO) TRAMITE AZIENDA
ALLESTIMENTI) MIN 3 PREVENTIVI COMPARATIVI
5. APPROVAZIONE DA CLIENTE
6. SUPERVISIONE LAVORI
7. CONSEGNA AL CLIENTE
1. ESPONE I SUOI PRODOTTI
8. DISALLESTIMENTO DA PARTE DELL’AZIENDA
ALLESTIMENTI
WORKSHOP:EXHIBITION DESIGN_ANNO 2013_14_Doc. Daniele Francaviglia

3. CHE TIPO DI PRODOTTO:ESPOSITORI
SPAZI:UFFICIO, ZONA BAR(SALOTTO),ZONA ACCOGLIENZA, RIPOSTIGLIO,
MOOD: STILE, COLORI, QUALITÀ DEI MATERIALI
ARREDI: RECEPTION, TAVOLI, SGABELLI, SEDIE, SCAFFALI, ECC…
FINITURA DEI MATERIALI
GRAFICA E MULTIMEDIA
WORKSHOP:EXHIBITION DESIGN_ANNO 2013_14_Doc. Daniele Francaviglia
STAND FIERISTICI:BRIEFING

4. PROGETTO: PLANIMETRIA E REGOLAMENTO
WORKSHOP:EXHIBITION DESIGN_ANNO 2013_14_Doc. Daniele Francaviglia
 2 PLANIMETRIE:
 GENERALE PADIGLIONE (HALL)_COORDINATE:
HALL 2_ STAND E45
 PLANIMETRIA AREA STAND:
 METRATURA area
 Allacciamenti elettrici
 Ostacoli: colonne ecc…
 REGOLAMENTO FIERA:
 Altezze massime consentite
 DISTANZE MINIME OBBLIGATORIE DAGLI ALTRI
STAND
 ALTEZZE SOPPALCHI CON RELATIVE
NORMATIVE (SCALE, DISTANZE, PASSAMANO)
 APPENDIMENTI E STRUTTURE SOSPESE
 GRAFICA

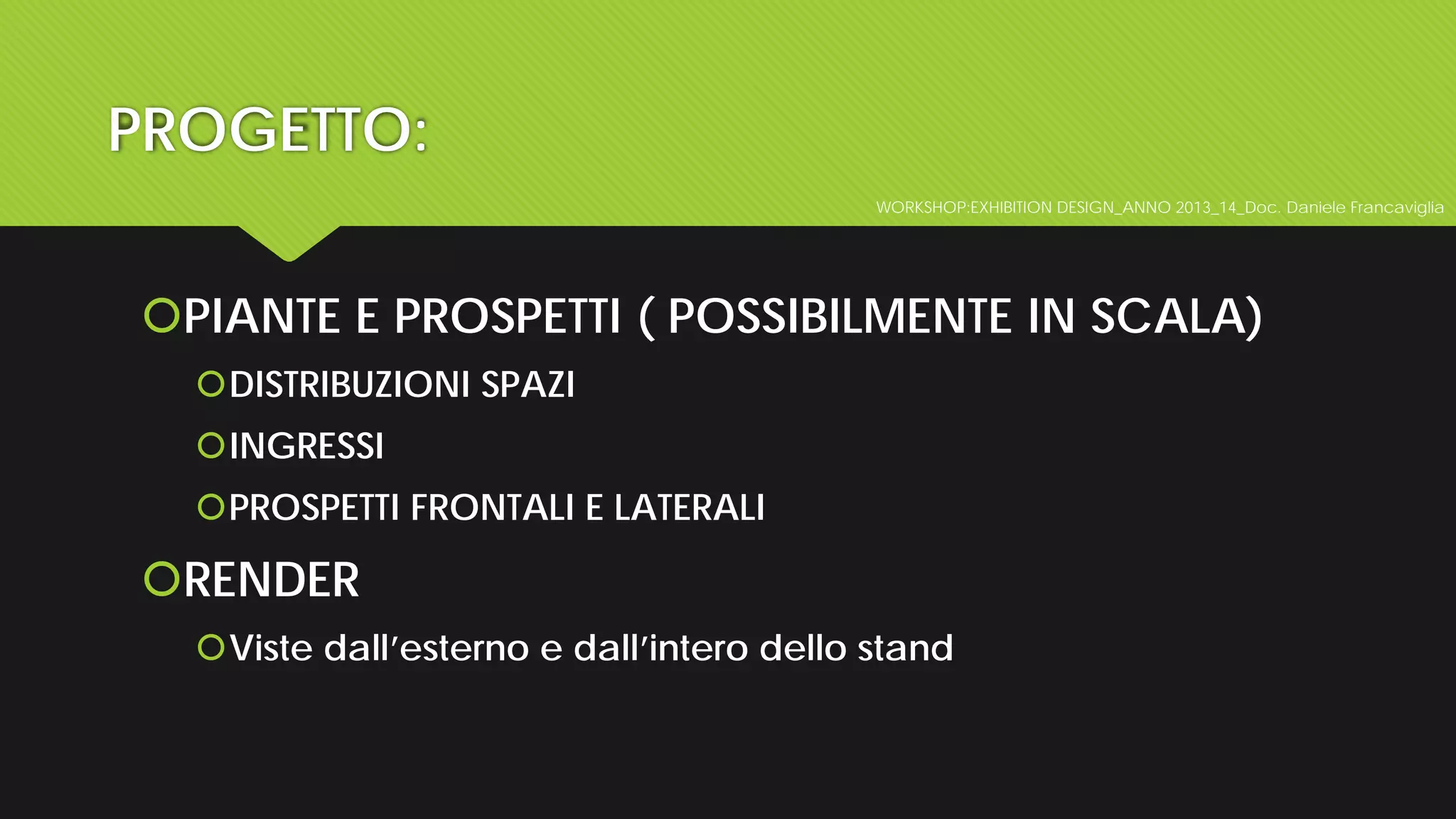

5. PROGETTO:
WORKSHOP:EXHIBITION DESIGN_ANNO 2013_14_Doc. Daniele Francaviglia
PIANTE E PROSPETTI ( POSSIBILMENTE IN SCALA)
DISTRIBUZIONI SPAZI
INGRESSI
PROSPETTI FRONTALI E LATERALI
RENDER
Viste dall’esterno e dall’intero dello stand

6. TIPO DI STAND: area
WORKSHOP:EXHIBITION DESIGN_ANNO 2013_14_Doc. Daniele Francaviglia
ISOLA: 4 LATI APERTI
PENISOLA: 3 LATI APERTI + FONDO STAND
ANGOLO: 2 LATI APERTI
1 LATO APERTO

7. WORKSHOP:EXHIBITION DESIGN_ANNO 2013_14_Doc. Daniele Francaviglia
TIPO DI STAND: allestimento
STAND PREALLESTITI: forniti fiera
PERSONALIZZATI: progetti su misura
AREE ESTERNE: gazebo, ecc..
STRUTTURE MOBILI: centri commerciail, expo temporanee
CONTAINER: allestimenti su container mobili

8. WORKSHOP:EXHIBITION DESIGN_ANNO 2013_14_Doc. Daniele Francaviglia
TIPO DI STAND: allestimento

9. LO STAND: STRUTTURALE
WORKSHOP:EXHIBITION DESIGN_ANNO 2013_14_Doc. Daniele Francaviglia
MOQUETTE
PEDANA: struttura rialzata
min. 2 cm max 12 cm
PARETI
COLONNE
FASCIONI (TRAVI)
SOFFITTI: cielini scatolati e in tela
Strutture metalliche
americane
Struttura octanorm
Strutture appese
Illuminazione
ARREDI ED ESPOSITORI
Grafica e multimedia

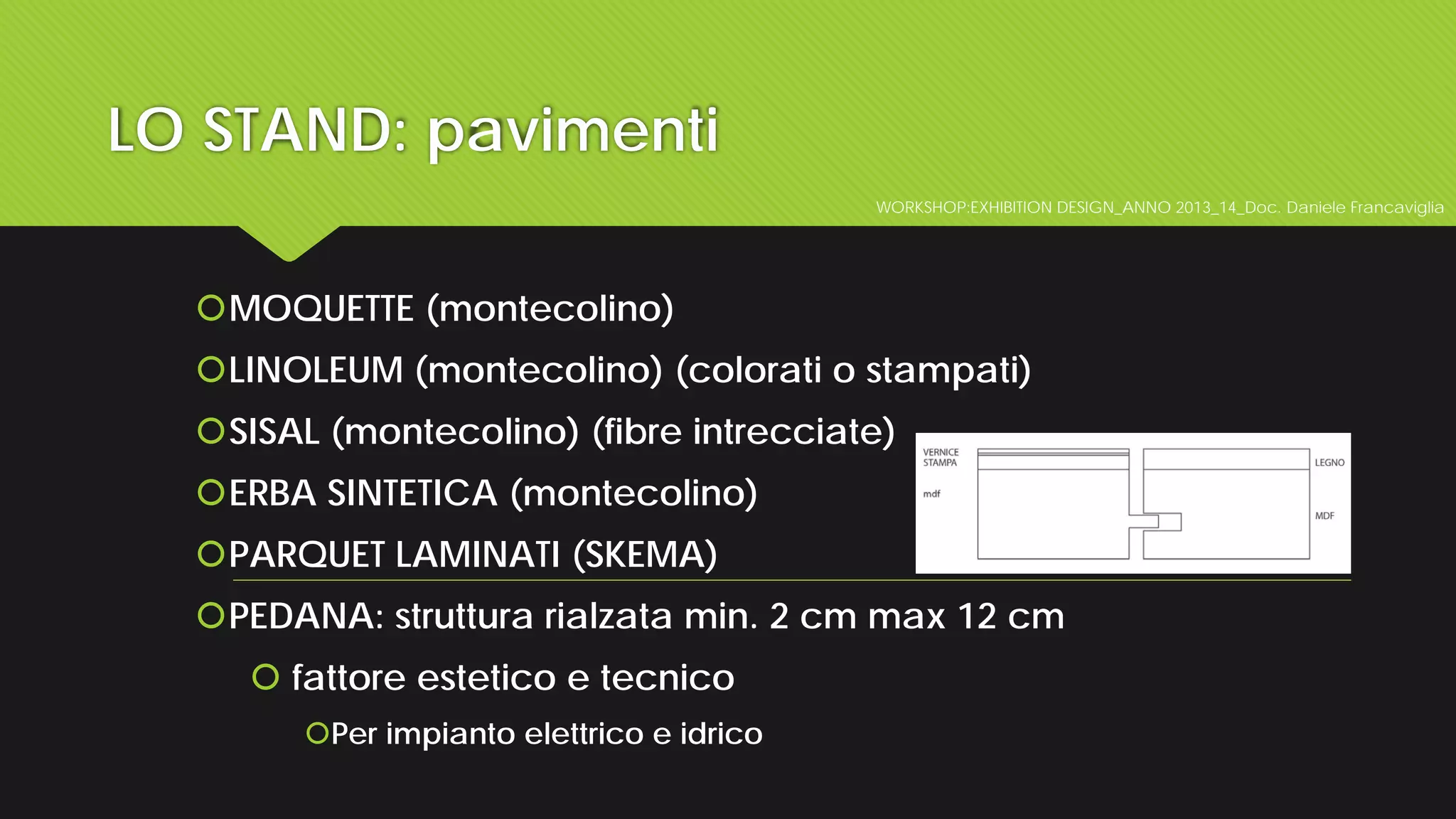

10. LO STAND: pavimenti
WORKSHOP:EXHIBITION DESIGN_ANNO 2013_14_Doc. Daniele Francaviglia
MOQUETTE (montecolino)
LINOLEUM (montecolino) (colorati o stampati)
SISAL (montecolino) (fibre intrecciate)
ERBA SINTETICA (montecolino)
PARQUET LAMINATI (SKEMA)
PEDANA: struttura rialzata min. 2 cm max 12 cm
 fattore estetico e tecnico
Per impianto elettrico e idrico

11. WORKSHOP:EXHIBITION DESIGN_ANNO 2013_14_Doc. Daniele Francaviglia
LO STAND: pavimenti
CABLAGGIO FILI SOTTO PEDANA
RIPOSTIGLIO
PRESA CORRENTE
PEDANA

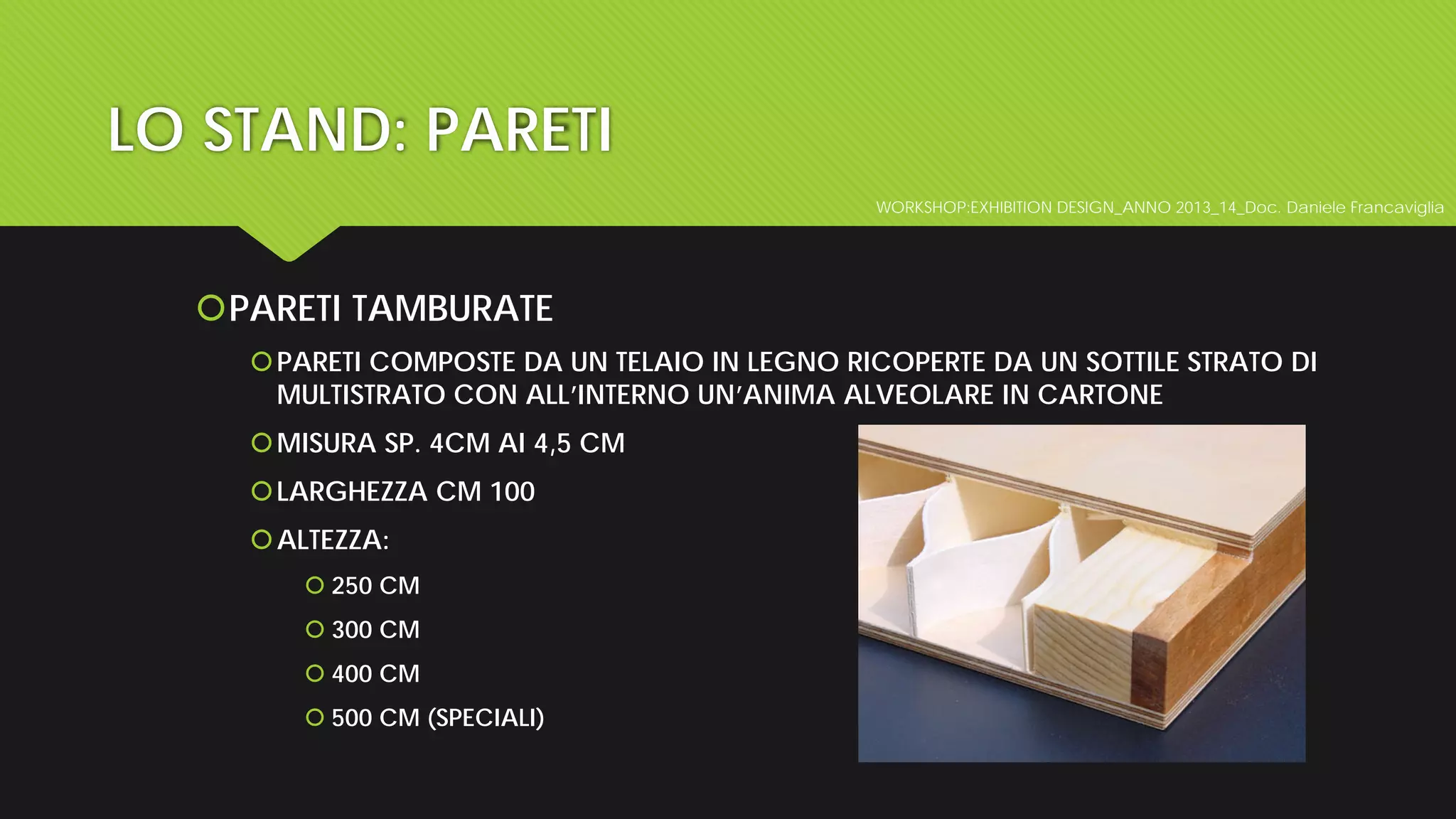

12. WORKSHOP:EXHIBITION DESIGN_ANNO 2013_14_Doc. Daniele Francaviglia
LO STAND: PARETI
PARETI TAMBURATE
PARETI COMPOSTE DA UN TELAIO IN LEGNO RICOPERTE DA UN SOTTILE STRATO DI
MULTISTRATO CON ALL’INTERNO UN’ANIMA ALVEOLARE IN CARTONE
MISURA SP. 4CM AI 4,5 CM
LARGHEZZA CM 100
ALTEZZA:
 250 CM
 300 CM
 400 CM
 500 CM (SPECIALI)

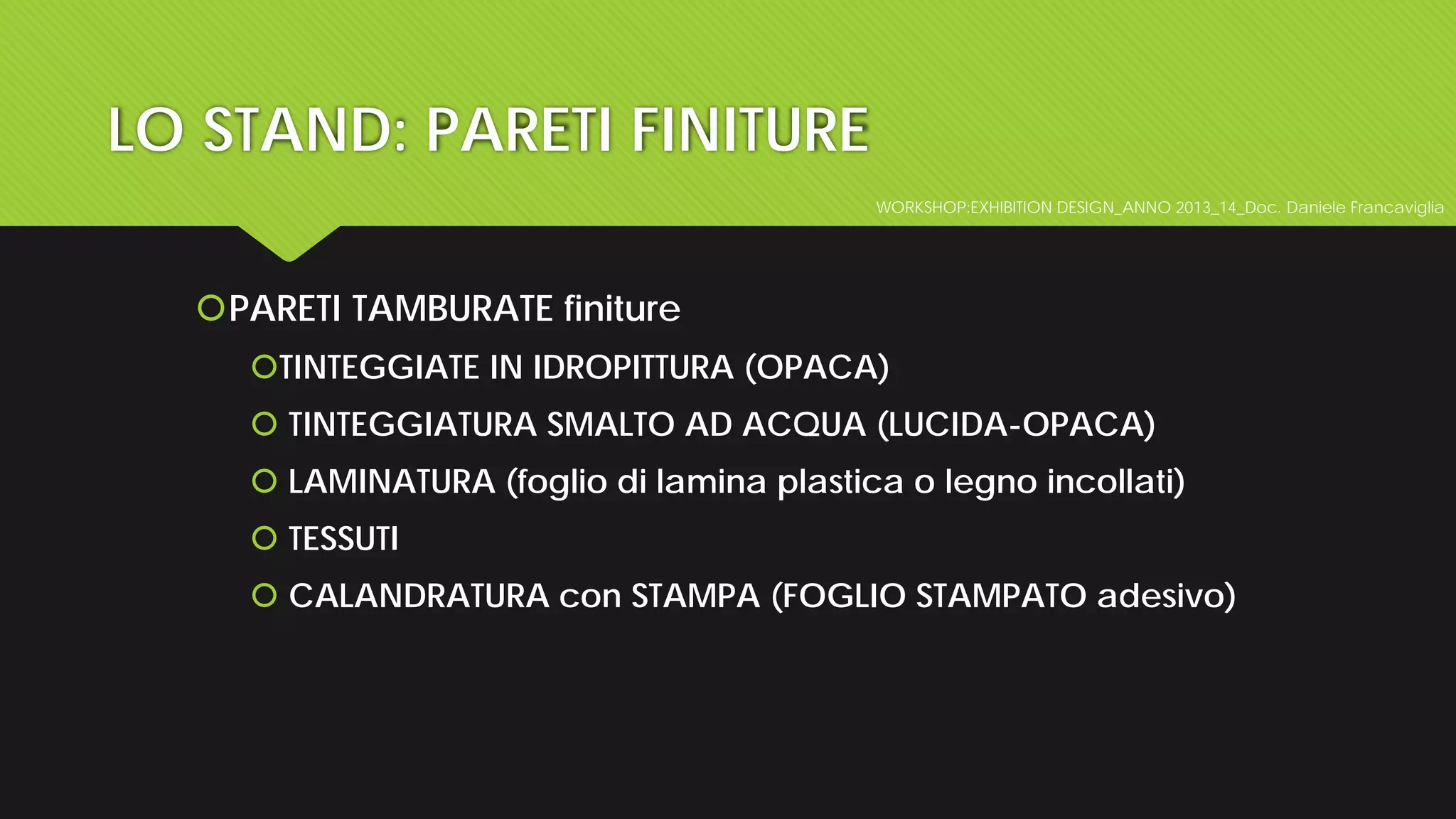

13. WORKSHOP:EXHIBITION DESIGN_ANNO 2013_14_Doc. Daniele Francaviglia
LO STAND: PARETI FINITURE
PARETI TAMBURATE finiture
TINTEGGIATE IN IDROPITTURA (OPACA)
 TINTEGGIATURA SMALTO AD ACQUA (LUCIDA-OPACA)
 LAMINATURA (foglio di lamina plastica o legno incollati)
 TESSUTI
 CALANDRATURA con STAMPA (FOGLIO STAMPATO adesivo)

14. WORKSHOP:EXHIBITION DESIGN_ANNO 2013_14_Doc. Daniele Francaviglia
LO STAND: PARETI ALTRE TIPI
PARETI A VETRO
TELAIO IN LEGNO E INTERNO IN
VETRO ANTISFONDAMENTO 4 + 4
MM
 TELAIO METALLICO IN VETRO CON
LASTRA A FILO
PANNELLI FOREX /PLEXI SU
STRUTTURA METALLICA

15. Il vetro
 Pannello vetro standard cm 200 x 300
 CaratterIstiche specifiche:
 antisfondamento (accoppiamento lastra su
foglio adesivo)
 Spessori 3+3 4+4 5+5 mm
 Vetro temprato
 Finiture vetro:
 Vetro trasparente
 Vetro colorato
 Vetro satinato (sabbiato)
 Vetro acidato
 Vetro fumèù
 Vetro opalino
 Finiture bordo vetro:
 Finitura bordo opaco
 Finitura bordo lucido (possibilità di illuminare bordo)
 Finitura squadrata
 Finitura arrotondata
 VETRI STAMPATI CON STAMPA SUBLIMATICA

16. Il policarbonato (plexiglass_nome comm.)
 Policarbonato difetto: molto delicato
 Policarbonato: lastra 200 x 300
 Sp. 3mm (utilizzato per coperture luminose)
 5mm (utilizzato per luminose, produzione di oggetti, vetrine)
 10mm (utilizzato per lastre grandi o per oggetti che devon sopportare peso)
 15mm (simile al 10 mm ma con più resa)
 policarbonato
 Colorato
 Satinato direttamente sl materiale
 Opalino
 Alveolare- cannettato(200 x 600)
 Finiture bordo lucido-opaco , curvo o squadrato

17. COLONNE E FASCIONI
 Colonna:
 SCATOLATI IN LEGNO MULTISTRATO
 DIMENSIONI: CM 30 X 30, H VARIABILE
(STANDARD)
 FINITURE IDENTICHE AI PANNELLI
TAMBURATI
 FASCIONI O TRAVI:
SCATOLATI IN LEGNO
DIMENSIONI CM 30 X 30,
PROFONDITA VARIABILE (STANDARD)
FINITURE COME TAMBURATO
CON INCASSI PER FARETTI O SENZA
ANCHE L’ALTEZZA PUò ESSERE
VARIABILE

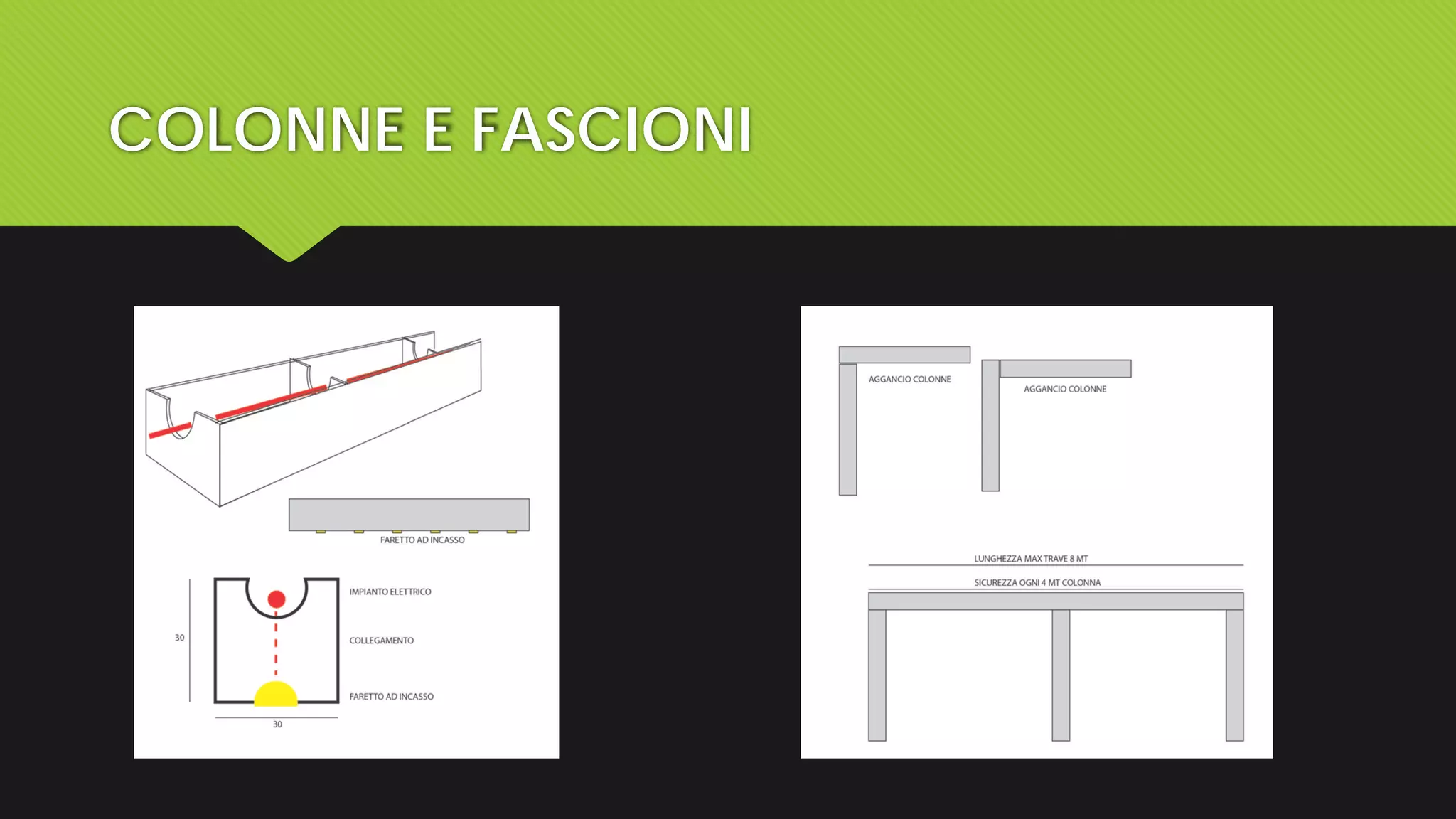

18. COLONNE E FASCIONI

19. SOFFITTI
 Cielini in maglia tesata
 TESSUTI 4MT LARGHEZZA (MAGLIA A RETE)
 IGNIFUGHI
 FFISSATI E TESATI TRA LE TRAVI
 Cielini scatolati
 REALIZZATI IN MULTISTRATO E COMPENSATO
 HANNO I FORI PER LE ILLUMINAZIONE AD
INCASSO
 DIMENSIONI CM 100 X 200 -400 CM, H 10 CM
C.A
 POSSONO ESSERE CREATI SU MISURA

20. SOFFITTI: CIELINI TESATI E SCATOLATI

21. Struttura americana
 ECONOMICA
 MOLTO LEGGERA
 IN ALLUMINIO
 PUO AVERE ANCHE LUNGHE
CAMPATE FINO A 12 MT (UNICA
TRAVE)
 DIMENSIONI CM 30 X 30
 DUE VERSIONI:
QUADRATA
TRIANGOLARE
 POSSIAMO FISSARE
L’ILLUMINAZIONE DIRETTAMENTE
ALLA STRTTURA

22. Struttura americana
STRUTTURA AMERICA
QUADRATA
STRUTTURA AMERICANA
TRIANGOLARE
ALISCAF (GIUNZIONI PER
COLLEGARE PIU PEZZI)

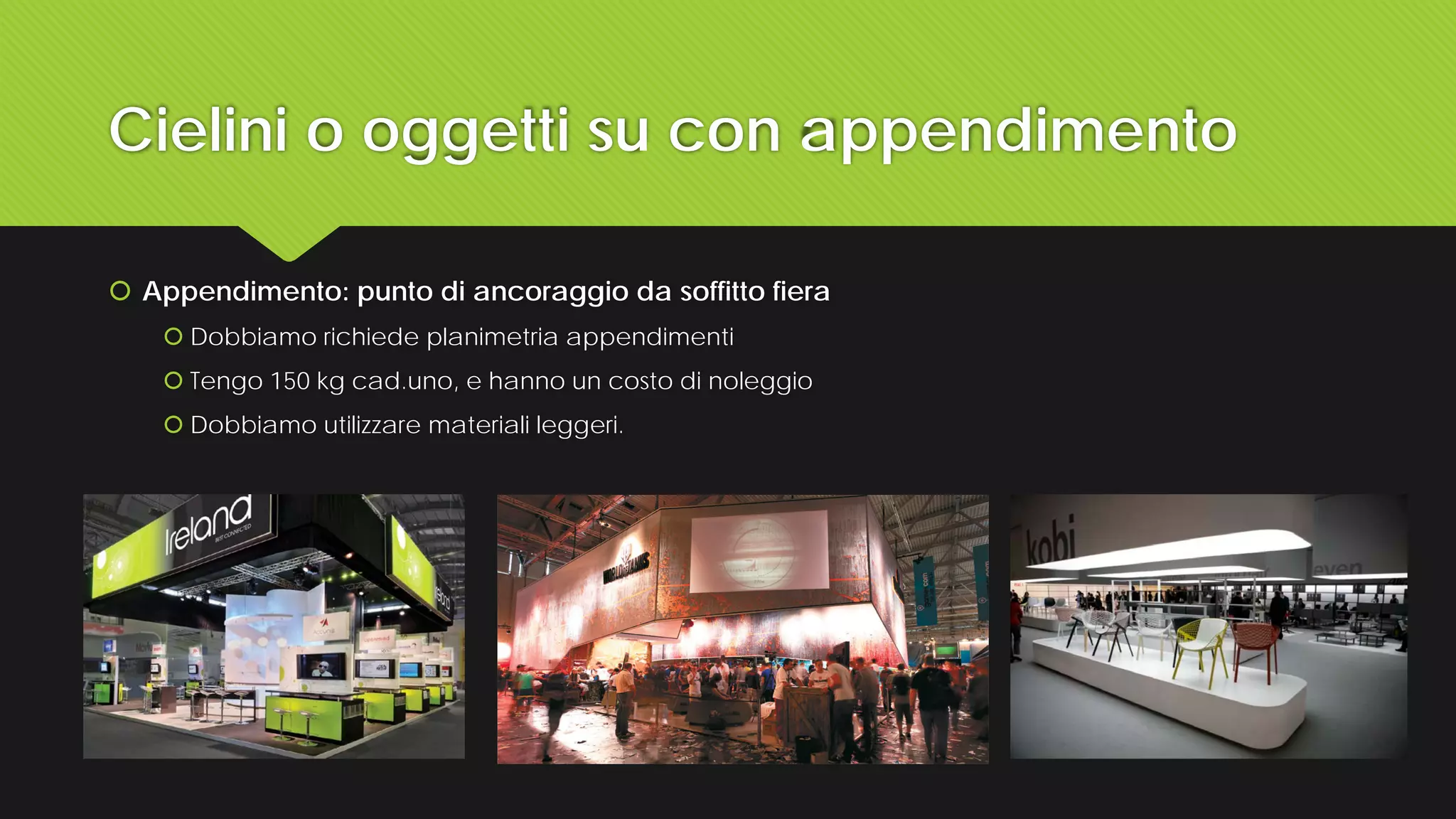

23. Cielini o oggetti su con appendimento
 Appendimento: punto di ancoraggio da soffitto fiera
 Dobbiamo richiede planimetria appendimenti
 Tengo 150 kg cad.uno, e hanno un costo di noleggio
 Dobbiamo utilizzare materiali leggeri.

24. ILLUMINAZIONE
ATTENZIONE: ALTEZZA LUCI
SE SCALDANO TROPPO LO STAND DIVENTA UN FORNO
COLORE LUCE: LUCE CALDA O LUCE
FREDDA
DISTRIBUZIONE DELLE LUCI.

25. ILLUMINAZIONE
 LAMPADE AD INCASSO (DICROICHE) O GRUPPI OTTICI (TIPO
TARGETTI)
 NEON: PER RETROILLUNIMAZIONE O ILLUMINAZIONE INDIRETTA
 FARI IODURI ORIENTABILI DA 150 W MAX ALTEZZA ILLUMINAZIONE
CM 250 – 300
 FARI IODURI ORIENTABILI DA 300 W MAX FINO A 4 MT.
 FARI AD INCANDESCENZAV ORIENTABILI ( STRUTTURA AMERICA E
SOSPESE ALTEZZA MAX)
 STRISCE ADESIVE A LED (ILLUMINAZIONE ESTETICA)

26. ARREDI
 TUTTI GLI ARREDI SONOA NOLEGGIO
 LE AZIENDE DI ALLESTIMENTO HANNO UN CATALOGO
 POSSIAMO NOLEGGIARE I NOSTRI ARREDI E FARCELI PORTARE
IN FIERA: DESIGN4RENT
 DOBBIAMO RICORDARCI DI FARE IL PUNTO DELLE NECESSITÀ DEL
CLIENTE

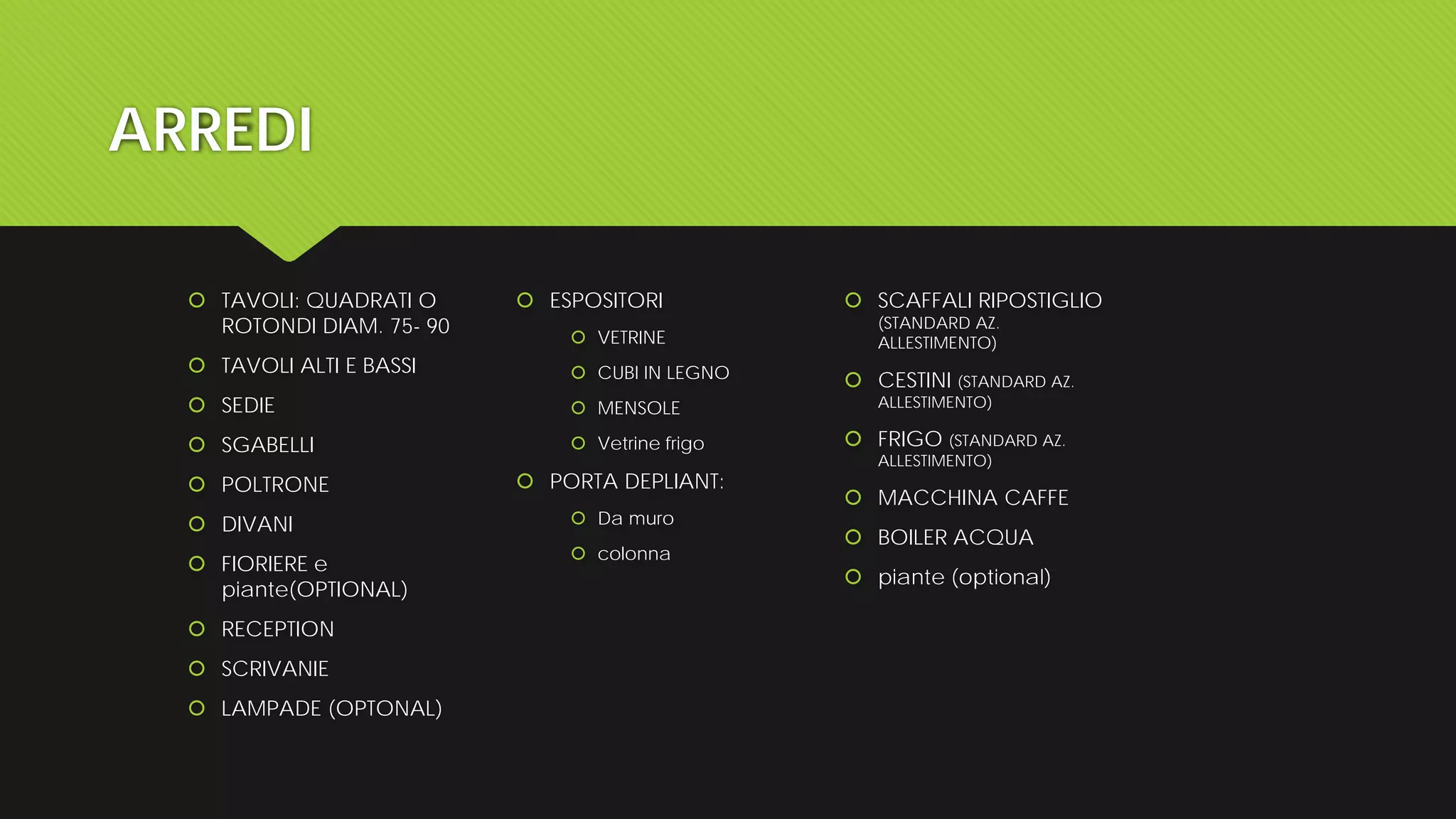

27. ARREDI
 TAVOLI: QUADRATI O
ROTONDI DIAM. 75- 90
 TAVOLI ALTI E BASSI
 SEDIE
 SGABELLI
 POLTRONE
 DIVANI
 FIORIERE e
piante(OPTIONAL)
 RECEPTION
 SCRIVANIE
 LAMPADE (OPTONAL)
 ESPOSITORI
 VETRINE
 CUBI IN LEGNO
 MENSOLE
 Vetrine frigo
 PORTA DEPLIANT:
 Da muro
 colonna
 SCAFFALI RIPOSTIGLIO
(STANDARD AZ.
ALLESTIMENTO)
 CESTINI (STANDARD AZ.
ALLESTIMENTO)
 FRIGO (STANDARD AZ.
ALLESTIMENTO)
 MACCHINA CAFFE
 BOILER ACQUA
 piante (optional)

28. GRAFICA E COMUNICAZIONE: MAT. MORBIDI
 PRESPAZIATE: PVC ADESIVO AD INTAGLIO CON TESTO O DECORAZIONI
 PVC ADESIVO STAMPATO: SU MISURE FINO AL 150 CM VA BENE. NO SUPERIORI
 TELI STAMPATI:
tnt_ semistrasparente stampato fino a 5mt
Flag (bandiere) stampati semi trasparenti ma traforati
PVC_ FINO 5 MT
BACKLITE: TELI STAMPATI PER LA RETROILLUMINAZIONE
TESSUTI ACCOPPIATI CON ANIMA NERA PER NON FAR PASSARE LUCE

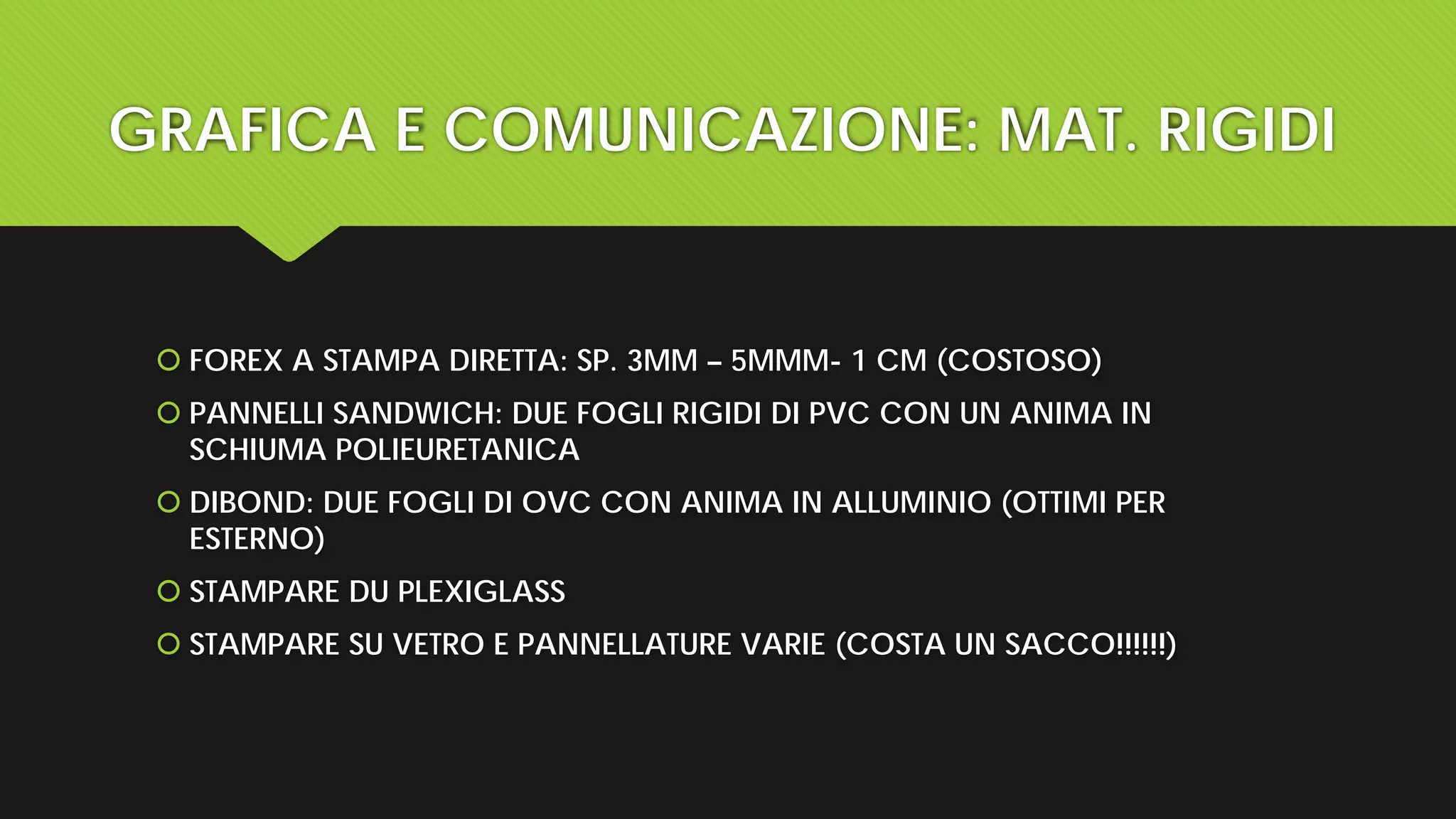

29. GRAFICA E COMUNICAZIONE: MAT. RIGIDI
 FOREX A STAMPA DIRETTA: SP. 3MM – 5MMM- 1 CM (COSTOSO)
 PANNELLI SANDWICH: DUE FOGLI RIGIDI DI PVC CON UN ANIMA IN
SCHIUMA POLIEURETANICA
 DIBOND: DUE FOGLI DI OVC CON ANIMA IN ALLUMINIO (OTTIMI PER
ESTERNO)
 STAMPARE DU PLEXIGLASS
 STAMPARE SU VETRO E PANNELLATURE VARIE (COSTA UN SACCO!!!!!!)

30. RETROILLUMINATA
 Le retroilluminate sono
scatolati in legno o
strutture fatte di
pannelli e colonne su
cui vengono montati
neon. Il fronte viene
chiuso con un telo
backliote che vien
tensionato sul
perimentro

31. Supporti multimediali
 MONITOR LCD O PLASMA
 MIN 42’’
 ALT CONSIGLIATA DAL CENTRO DEL MONITOR 150 – 160
 VIDEO WALL:
 MONITOR SENZA CONRINICE COMBINATI INSIEME E GESTITI DA
UN SOFTWARE
 PROIETTORI AD ALTA LUMINOSITA (SCONSIGLIATI!!!)
 MONITOR TOUCH SCREEN
 IMPIANTI AUDIO
 PORTATILE, TABLET, ecc…
