Wireshark 사용법 및 L2~L4 Switch 공부

2. Wireshark와 네트워크 개론
이진우
traeper@gmail.com

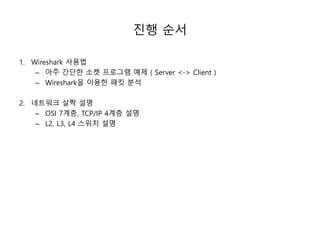

3. 진행 순서
1. Wireshark 사용법
– 아주 간단한 소켓 프로그램 예제 ( Server <-> Client )
– Wireshark을 이용한 패킷 분석
2. 네트워크 살짝 설명
– OSI 7계층, TCP/IP 4계층 설명
– L2, L3, L4 스위치 설명

4. 아주 간단한 소켓 프로그램 예제

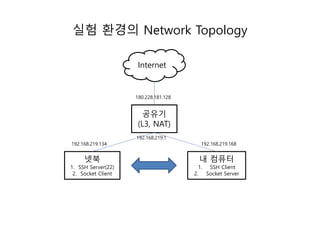

5. 실험 환경의 Network Topology
내 컴퓨터
1. SSH Client
2. Socket Server
공유기
(L3, NAT)
넷북
1. SSH Server(22)
2. Socket Client
Internet
192.168.219.168192.168.219.134
192.168.219.1
180.228.181.128

6. 아주 간단한 소켓 프로그램
서버(192.168.219.168)
# Echo server program
import socket
HOST = '' # Symbolic name meaning all
available interfaces
PORT = 50007 # Arbitrary non-privileged
port
s = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
s.bind((HOST, PORT))
s.listen(1)
conn, addr = s.accept()
while 1:
data = conn.recv(1024)
print 'Recevied ', data
if not data: break
conn.sendall("server is received the
data %s" % data)
conn.close()
클라이언트(192.168.219.134)
# Echo client program
import socket
import time
HOST = '192.168.219.168' # The remote host
PORT = 50007 # The same port as used by
the server
s = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
s.connect((HOST, PORT))
s.sendall('Hello, world')
data = s.recv(1024)
print 'Received from server', repr(data)
time.sleep(1)
s.close()

7. 아주 간단한 소켓 프로그램
클라이언트(192.168.219.134)
서버(192.168.219.168)

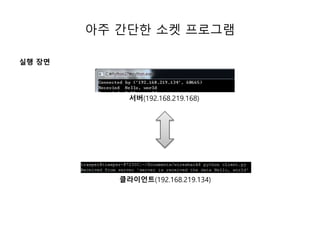

실행 장면

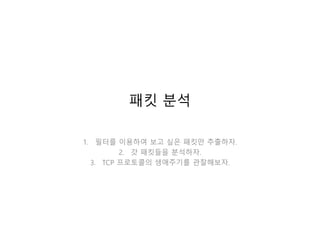

8. 패킷 분석
1. 필터를 이용하여 보고 싶은 패킷만 추출하자.
2. 각 패킷들을 분석하자.
3. TCP 패킷의 생애주기를 관찰해보자.

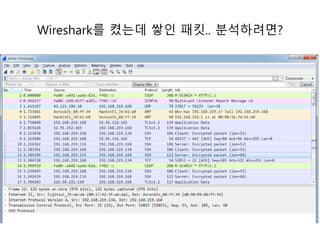

9. Wireshark를 켰는데 쌓인 패킷.. 분석하려면?

10. Wireshark 패킷 분석

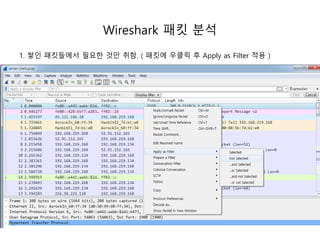

1. 쌓인 패킷들에서 필요한 것만 취함. ( 패킷에 우클릭 후 Apply as Filter 적용 )

11. Wireshark 패킷 분석

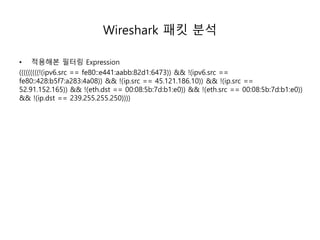

• 적용해본 필터링 Expression
(((((((((!(ipv6.src == fe80::e441:aabb:82d1:6473)) && !(ipv6.src ==
fe80::428:b5f7:a283:4a08)) && !(ip.src == 45.121.186.10)) && !(ip.src ==
52.91.152.165)) && !(eth.dst == 00:08:5b:7d:b1:e0)) && !(eth.src == 00:08:5b:7d:b1:e0))
&& !(ip.dst == 239.255.255.250))))

12. Wireshark 패킷 분석

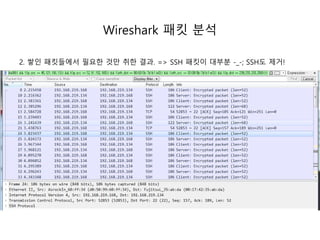

2. 쌓인 패킷들에서 필요한 것만 취한 결과. => SSH 패킷이 대부분 -_-; SSH도 제거!

13. Wireshark 패킷 분석

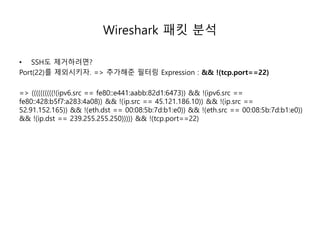

• SSH도 제거하려면?
Port(22)를 제외시키자. => 추가해준 필터링 Expression : && !(tcp.port==22)
=> ((((((((((!(ipv6.src == fe80::e441:aabb:82d1:6473)) && !(ipv6.src ==
fe80::428:b5f7:a283:4a08)) && !(ip.src == 45.121.186.10)) && !(ip.src ==
52.91.152.165)) && !(eth.dst == 00:08:5b:7d:b1:e0)) && !(eth.src == 00:08:5b:7d:b1:e0))
&& !(ip.dst == 239.255.255.250))))) && !(tcp.port==22)

14. Wireshark 패킷 분석

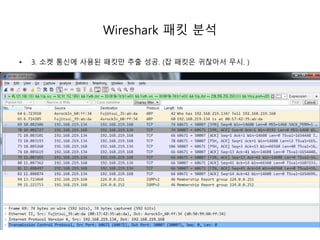

3. 소켓 통신에 사용된 패킷만 추출 성공. (잡 패킷은 귀찮아서 무시. )

15. Wireshark 패킷 분석

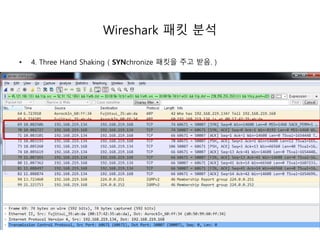

4. Three Hand Shaking ( SYNchronize 패킷을 주고 받음. )

16. Wireshark 패킷 분석

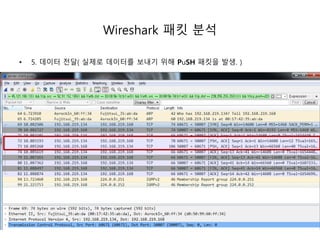

5. 데이터 전달( 실제로 데이터를 보내기 위해 PuSH 패킷을 전달. )

17. Wireshark 패킷 분석

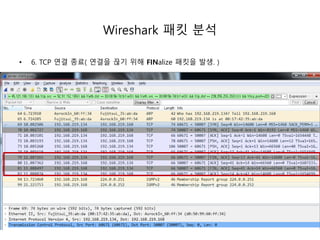

6. TCP 연결 종료( 연결을 끊기 위해 FINalize 패킷을 전달. )

18. Wireshark 패킷 분석
• ARP 패킷 구조
• TCP 패킷 구조(클라이언트, 서버 순)

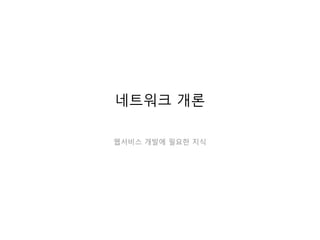

19. 네트워크 개론
웹서비스 개발에 필요한 네트워크 기초

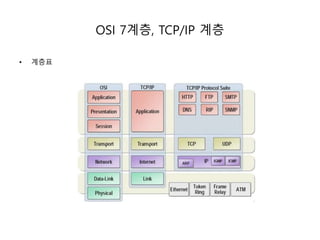

20. OSI 7계층, TCP/IP 계층
• 계층표

21. OSI 7계층, TCP/IP 계층
• 계층표
- Data-Link Layer : Ethernet은 데이터를 Frame 단위, Broadcasting 방식으로 전송.
각 호스트들은 MAC 주소를 인식하여, 자신의 MAC 주소가 있으면 Frame을 취한
다. 반이중 통신만 가능.
- Network Layer : 모든 호스트들에 IP 어드레스를 부여하며, Inter-network 구성이
가능해진다. 각기 다른 Subnet들끼리 통신이 가능하게 됨.
- Transport Layer : IP Layer에서 전달 받은 데이터를 검증하고 응답할 수 있게 됨.
전이중 통신이 가능. 연결지향

22. 네트워크 토폴로지 스케치
공유기
(L3)
Web
Server
Switch
(L4)
Host Host
Switch
(L2)
Router
(L3)
Router
(L3)
Router
(L3)
Router
(L3)
Inter-Network
Router
(L3)
∙∙ 공유기
(L3)
Host Host
Switch
(L2)
Switch
(L2)
Host Host
Host Host
Switch
(L2)
Sub-Network
Sub-Network
Sub-Network
Sub-NetworkWeb
Server

23. L2 Device - Data-Link
• L2 Switch
MAC 주소를 읽고 처리하는 스위치
Ethernet은 기본적으로 Broadcasting을 사용.
기존의 Hub는 모든 호스트들에 Broadcasting을 하기 때문에 전체 네트워크의 속도가 1/N으로 떨어졌음.
L2 Switch는 MAC 주소를 읽어서 해당 호스트에만 전달할 수 있게 호스트간의 Dedicated 대역폭을 제공.
 전체 네트워크 성능이 Hub에 비해 비약적 향상.

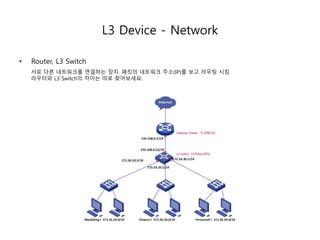

24. L3 Device - Network
• Router, L3 Switch
서로 다른 네트워크를 연결하는 장치. 패킷의 네트워크 주소(IP)를 보고 라우팅 시킴.

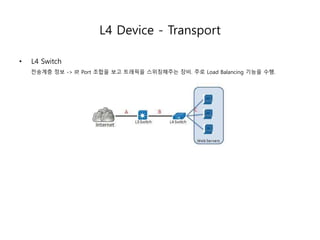

25. L4 Device - Transport
• L4 Switch
전송계층 정보 -> IP, Port 조합을 보고 트래픽을 스위칭해주는 장비. 주로 Load Balancing 기능을 수행.

26. 시간이 남으면?
패킷 일일이 직접 까봅시다.ㅎㅎ

27. 기타

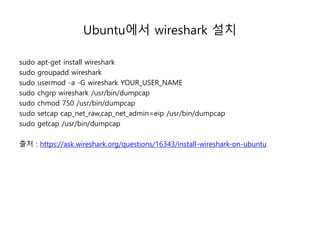

28. Ubuntu에서 wireshark 설치
sudo apt-get install wireshark
sudo groupadd wireshark
sudo usermod -a -G wireshark YOUR_USER_NAME
sudo chgrp wireshark /usr/bin/dumpcap
sudo chmod 750 /usr/bin/dumpcap
sudo setcap cap_net_raw,cap_net_admin=eip /usr/bin/dumpcap
sudo getcap /usr/bin/dumpcap
출처 : https://ask.wireshark.org/questions/16343/install-wireshark-on-ubuntu

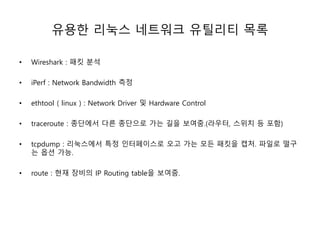

29. 유용한 리눅스 네트워크 유틸리티 목록
• Wireshark : 패킷 분석
• iPerf : Network Bandwidth 측정
• ethtool ( linux ) : Network Driver 및 Hardware Control
• traceroute : 종단에서 다른 종단으로 가는 길을 보여줌.(라우터, 스위치 등 포함)
• tcpdump : 리눅스에서 특정 인터페이스로 오고 가는 모든 패킷을 캡처. 파일로 떨구
는 옵션 가능.
• route : 현재 장비의 IP Routing table을 보여줌.

30. 출처
• http://www.inetdaemon.com/tutorials/internet/tcp/3-way_handshake.shtml : 3-Way
Handshake
• https://ask.wireshark.org/questions/16343/install-wireshark-on-ubuntu : wireshark 설치
• http://asec.ahnlab.com/156 : 와이어샤크 잘 알려주는 사이트. 강추!
• https://www.microsoft.com/korea/technet/deploy/tcpintro4.mspx : TCP/IP 설명
• http://beansberries.tistory.com/entry/%EB%84%A4%ED%8A%B8%EC%9B%8C%ED%81%A
C-TCPIP-4%EA%B3%84%EC%B8%B5 : TCP/IP 설명
• http://terms.naver.com/entry.nhn?docId=2274898&cid=42171&categoryId=51118
• http://yellowh.tistory.com/entry/OSI-7-Layer%EB%9E%80 : OSI 7 Layer 설명
• http://suns.tistory.com/24 : OSI 계층 및 L2~L4 스위치 설명
• http://junleenet.blogspot.kr/2013/12/lan-1_31.html : 허브, 스위치 등 설명
