Uploaded byFutomi Hatano
続・Webエンジニアのためのスマートホームハック ～ Node.js で IoT プロトコルハック ～
昨今、IoT が流行っている割には、通信プロトコルが公開されておらず、Webエンジニアが IoT に関わることは容易ではない。本セッションでは、昨年に引き続き、Webエンジニアでも入手可能な製品で、かつ、プロトコルが公開されたデバイスを厳選し、スマートホームハックに必要なさまざまな家庭内無線方式の概要、各種デバイス操作のためのプロトコルの概要を紹介する。そして、各種 BLE センサーデバイスの情報取得、ネットワークカメラの遠隔操作、自動車の診断情報など、Node.js やブラウザーを使って、どうやってスマートホームをハックできるのかを解説する。
More Related Content
Similar to 続・Webエンジニアのためのスマートホームハック ～ Node.js で IoT プロトコルハック ～
![ifLink[改善版].pdf](https://cdn.slidesharecdn.com/ss_thumbnails/iflink-230714052555-8cd84b5f-thumbnail.jpg?width=640&height=640&fit=bounds)
続・Webエンジニアのためのスマートホームハック ～ Node.js で IoT プロトコルハック ～
- 1. 続・Webエンジニアのためのスマートホームハック Node.js で IoTプロトコルハック 2017年9月24日(日) HTML5 Conference 2017 @futomi futomi.hatano

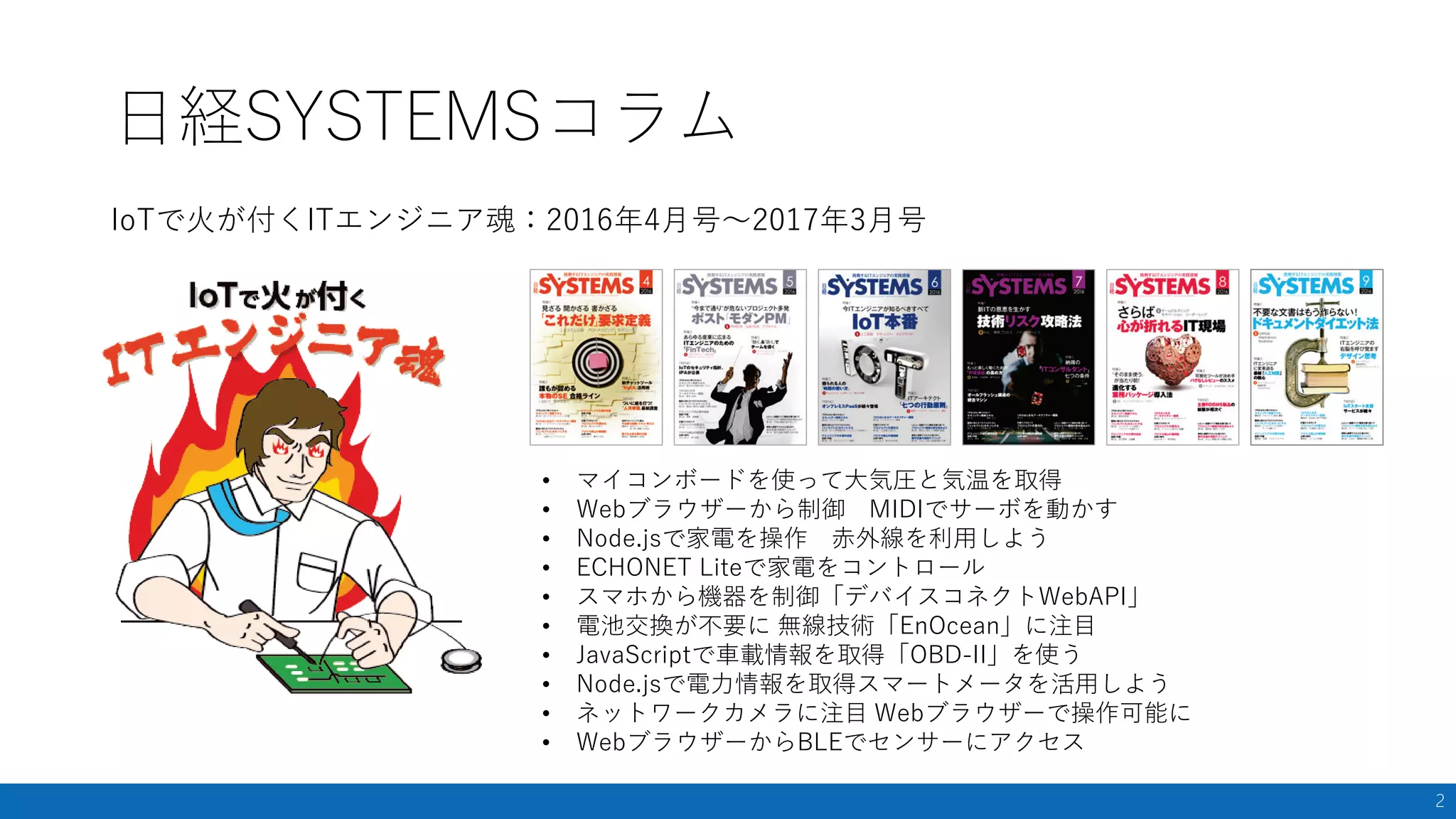

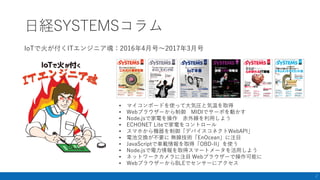

- 2. 日経SYSTEMSコラム 2 • マイコンボードを使って大気圧と気温を取得 • Webブラウザーから制御MIDIでサーボを動かす • Node.jsで家電を操作 赤外線を利用しよう • ECHONET Liteで家電をコントロール • スマホから機器を制御「デバイスコネクトWebAPI」 • 電池交換が不要に 無線技術「EnOcean」に注目 • JavaScriptで車載情報を取得「OBD-II」を使う • Node.jsで電力情報を取得スマートメータを活用しよう • ネットワークカメラに注目 Webブラウザーで操作可能に • WebブラウザーからBLEでセンサーにアクセス IoTで火が付くITエンジニア魂：2016年4月号～2017年3月号

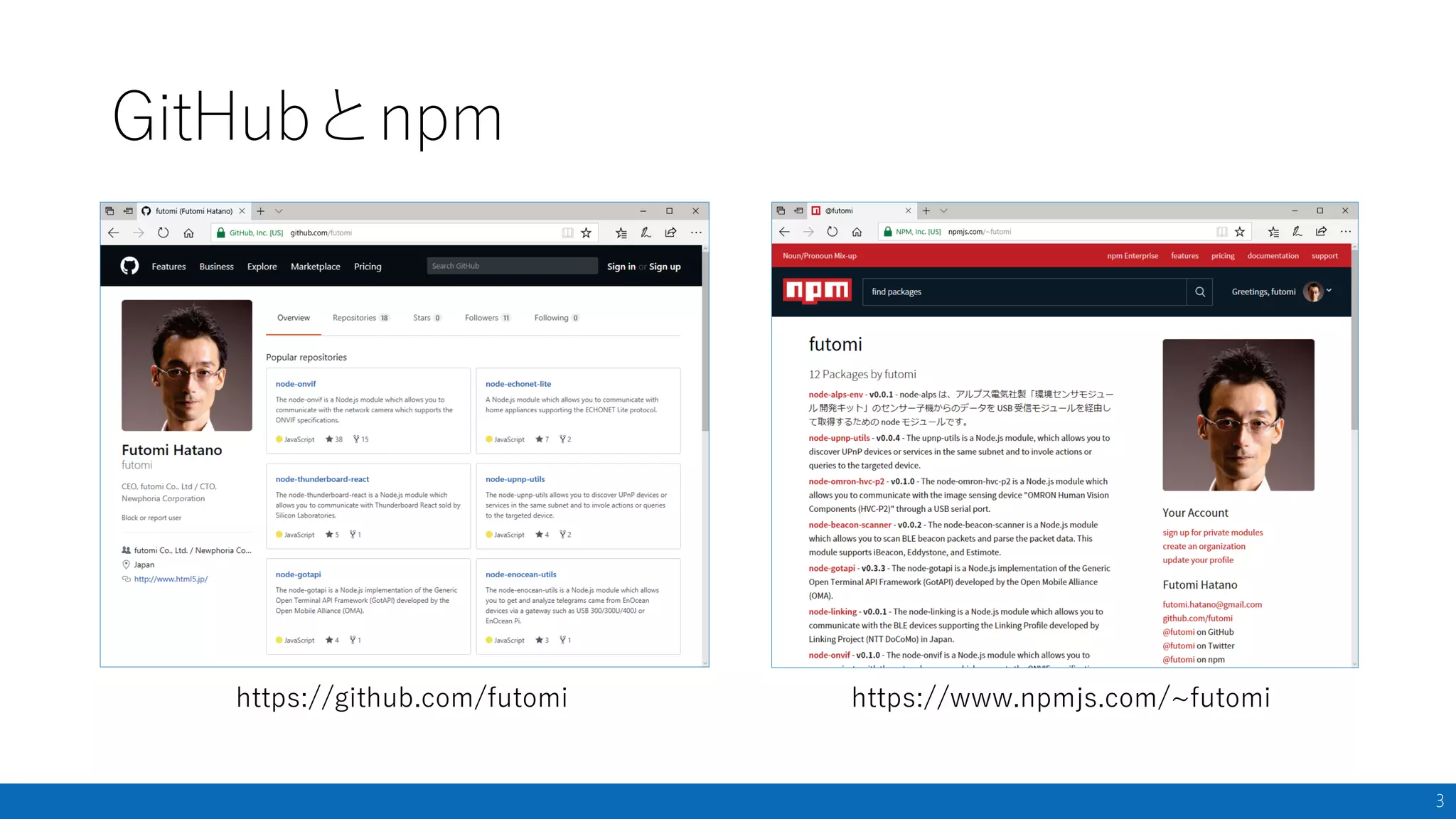

- 3.
- 4.
- 5.

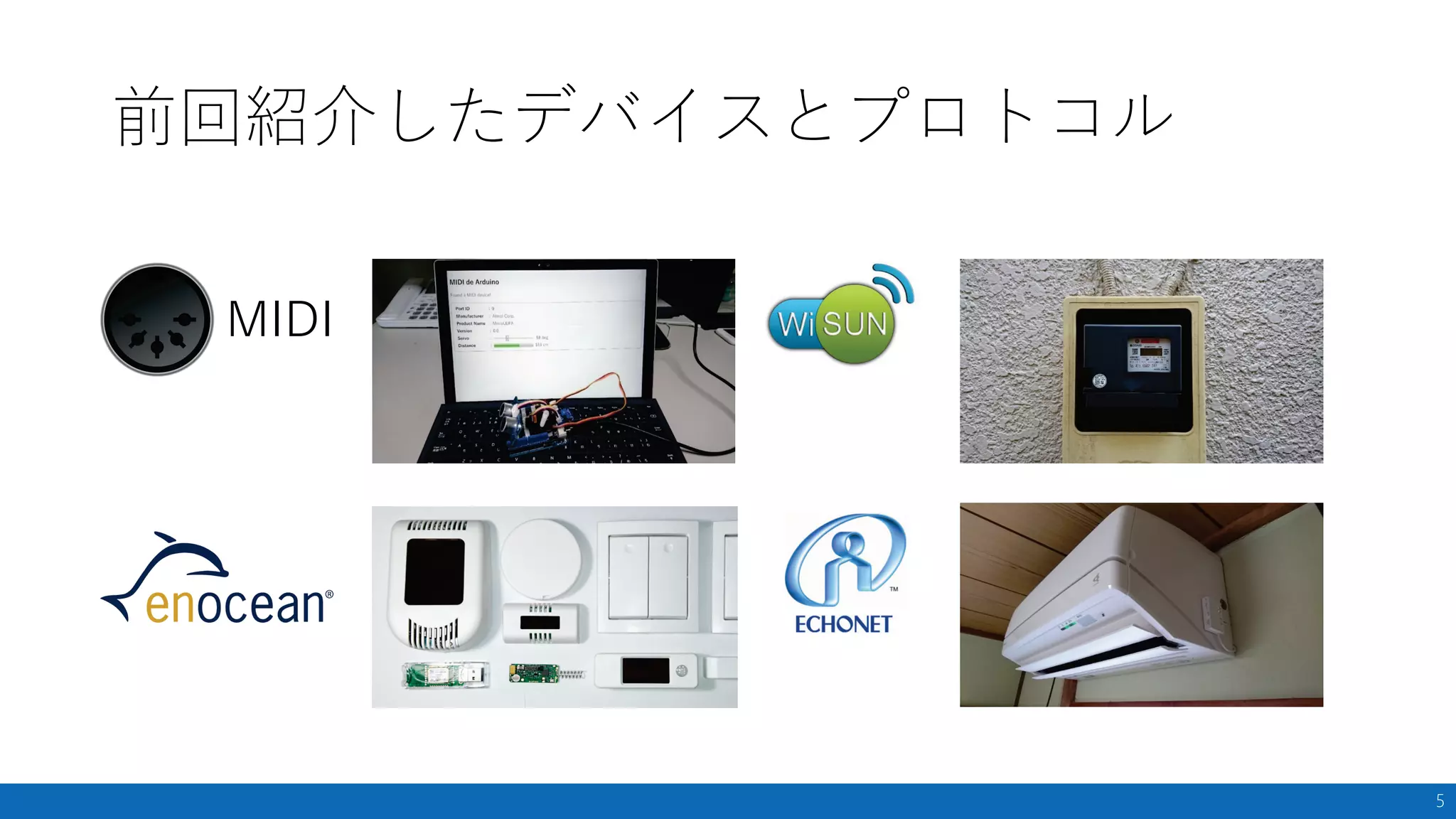

- 6.

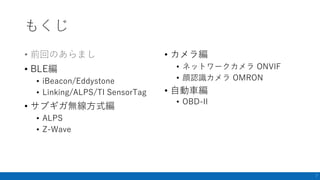

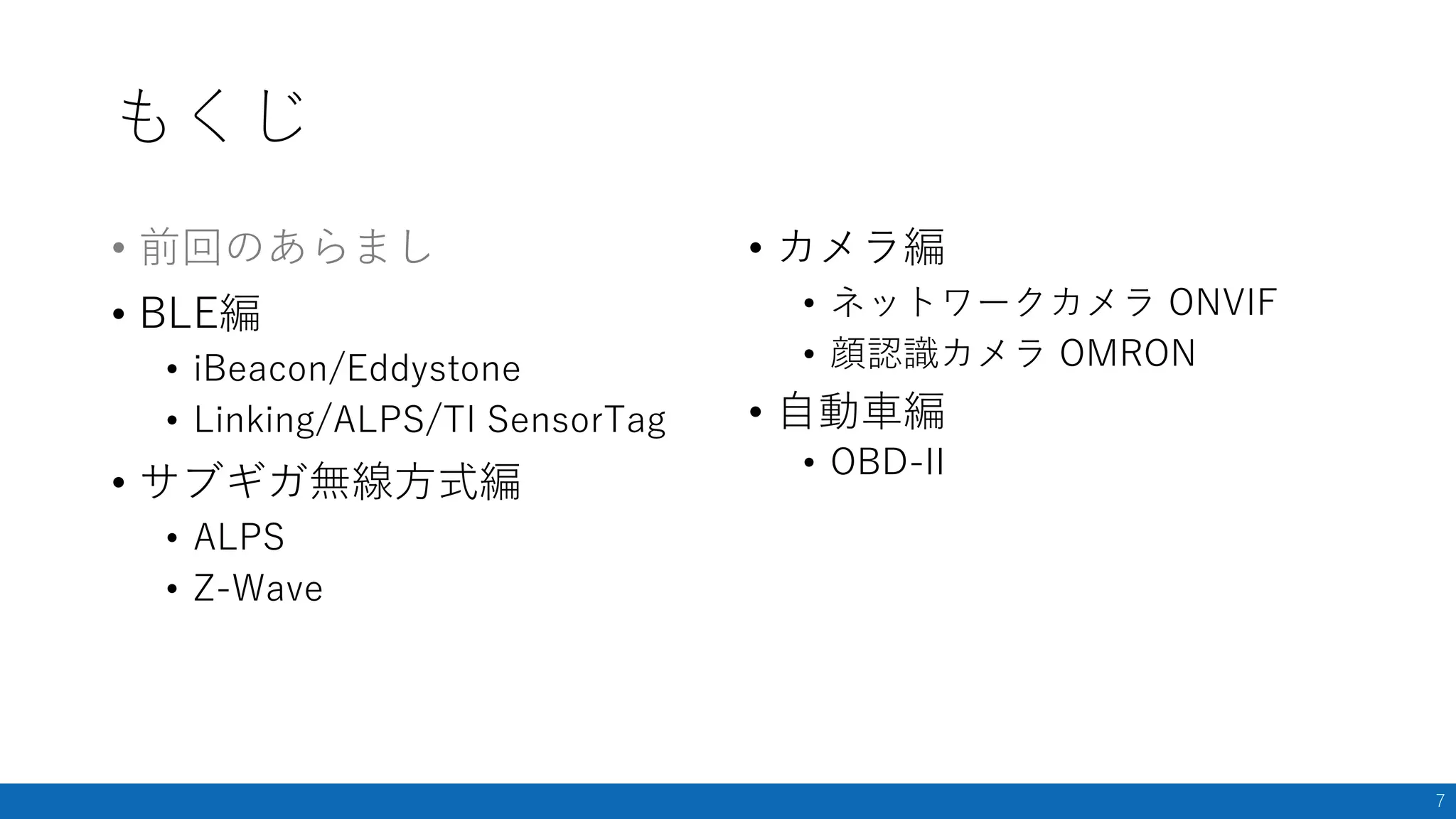

- 7. もくじ • 前回のあらまし • BLE編 •iBeacon/Eddystone • Linking/ALPS/TI SensorTag • サブギガ無線方式編 • ALPS • Z-Wave • カメラ編 • ネットワークカメラ ONVIF • 顔認識カメラ OMRON • 自動車編 • OBD-II 7
- 8.

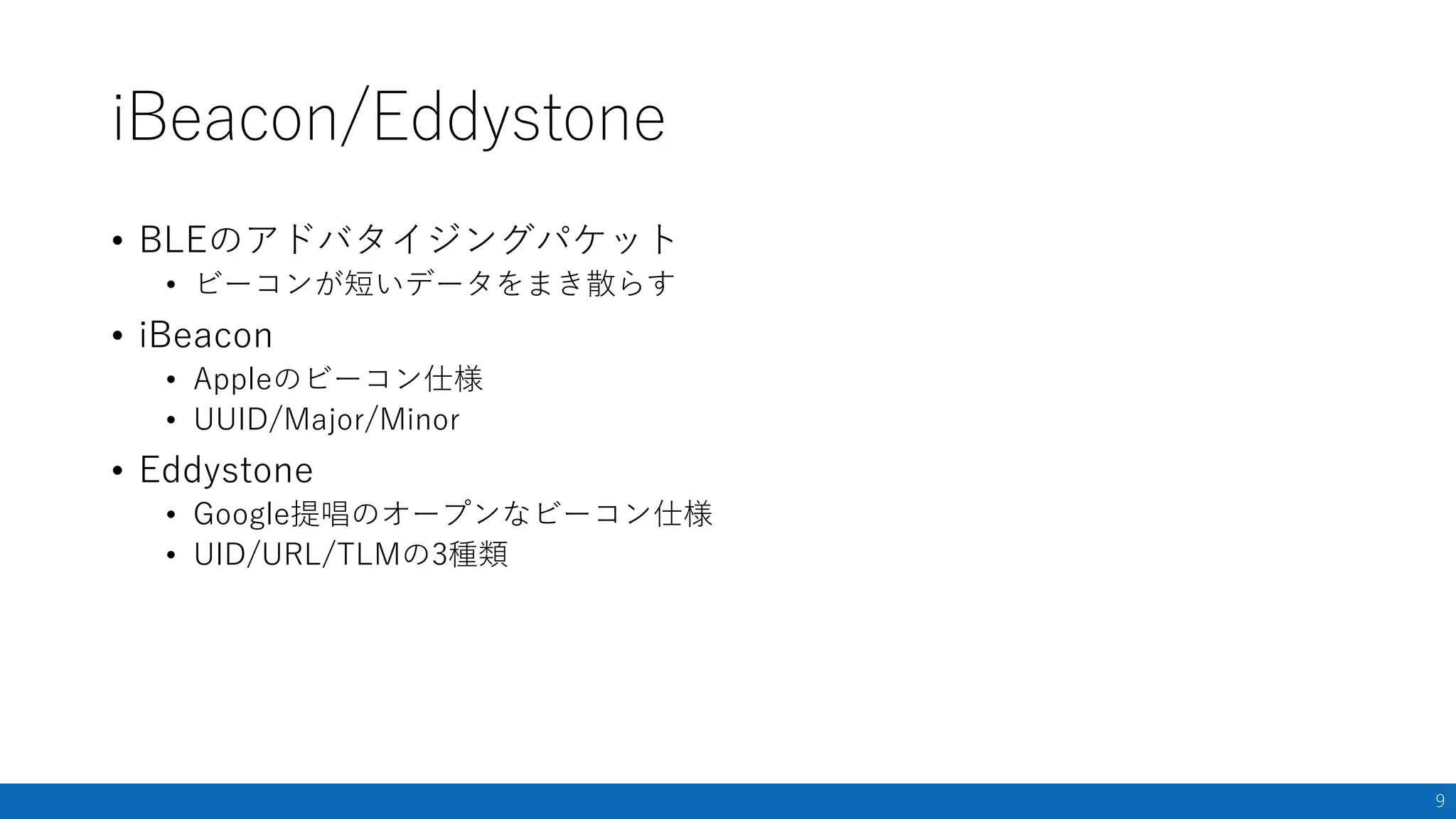

- 9. iBeacon/Eddystone • BLEのアドバタイジングパケット • ビーコンが短いデータをまき散らす •iBeacon • Appleのビーコン仕様 • UUID/Major/Minor • Eddystone • Google提唱のオープンなビーコン仕様 • UID/URL/TLMの3種類 9

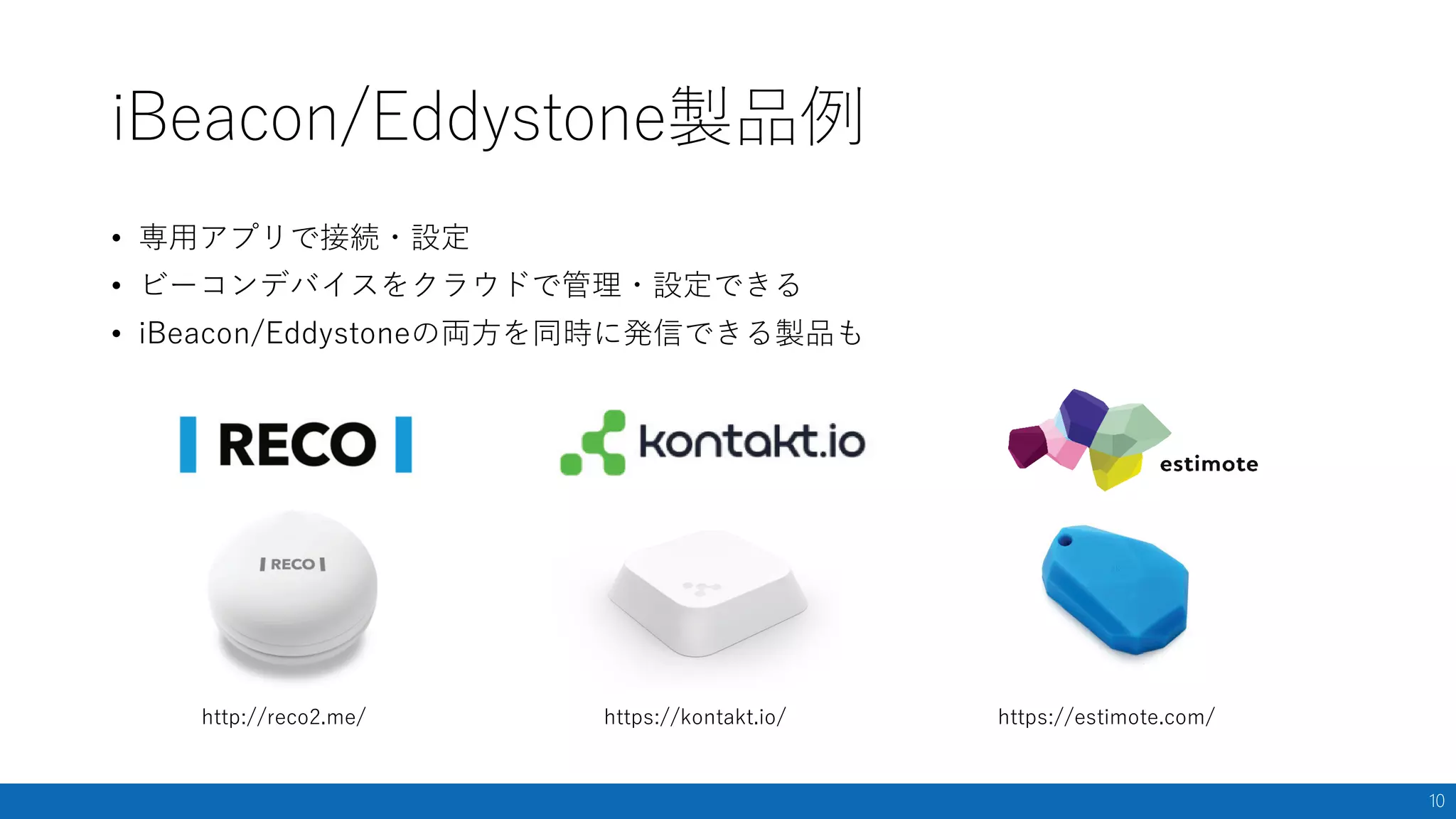

- 10. iBeacon/Eddystone製品例 • 専用アプリで接続・設定 • ビーコンデバイスをクラウドで管理・設定できる •iBeacon/Eddystoneの両方を同時に発信できる製品も 10 http://reco2.me/ https://kontakt.io/ https://estimote.com/

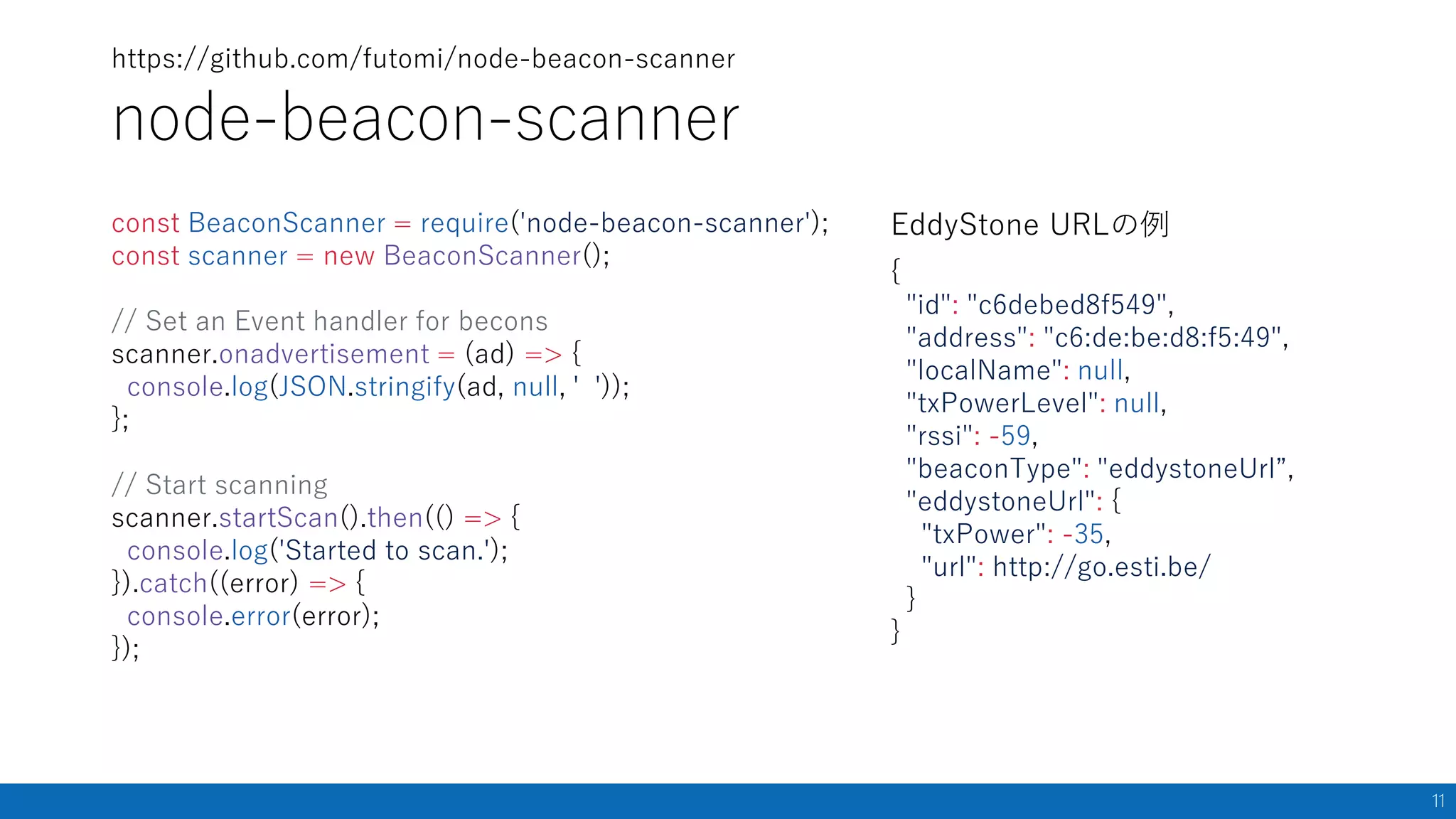

- 11. node-beacon-scanner 11 https://github.com/futomi/node-beacon-scanner const BeaconScanner =require('node-beacon-scanner'); const scanner = new BeaconScanner(); // Set an Event handler for becons scanner.onadvertisement = (ad) => { console.log(JSON.stringify(ad, null, ' ')); }; // Start scanning scanner.startScan().then(() => { console.log('Started to scan.'); }).catch((error) => { console.error(error); }); { "id": "c6debed8f549", "address": "c6:de:be:d8:f5:49", "localName": null, "txPowerLevel": null, "rssi": -59, "beaconType": "eddystoneUrl”, "eddystoneUrl": { "txPower": -35, "url": http://go.esti.be/ } } EddyStone URLの例
- 12.

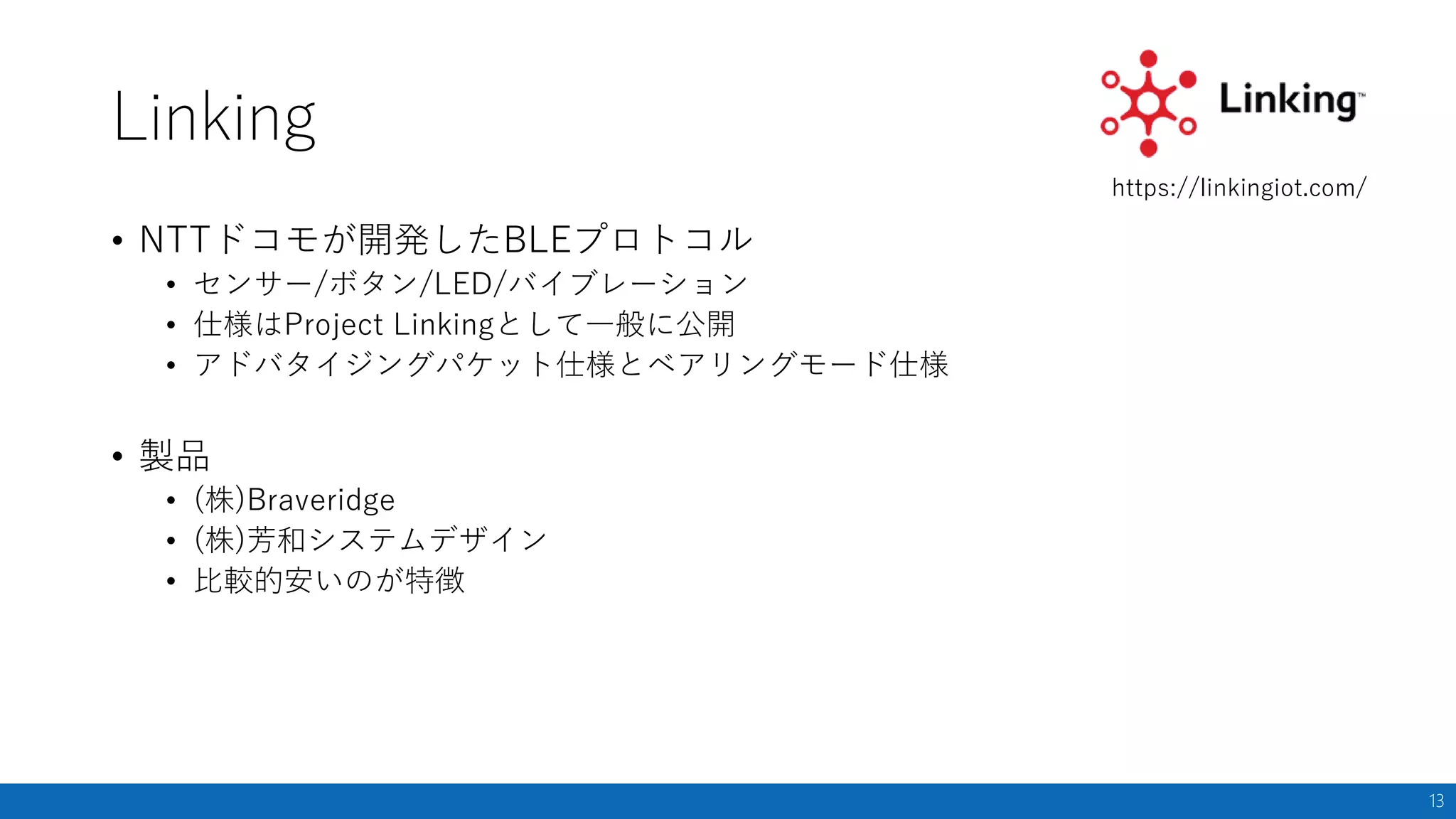

- 13. Linking • NTTドコモが開発したBLEプロトコル • センサー/ボタン/LED/バイブレーション •仕様はProject Linkingとして一般に公開 • アドバタイジングパケット仕様とベアリングモード仕様 • 製品 • (株)Braveridge • (株)芳和システムデザイン • 比較的安いのが特徴 13 https://linkingiot.com/

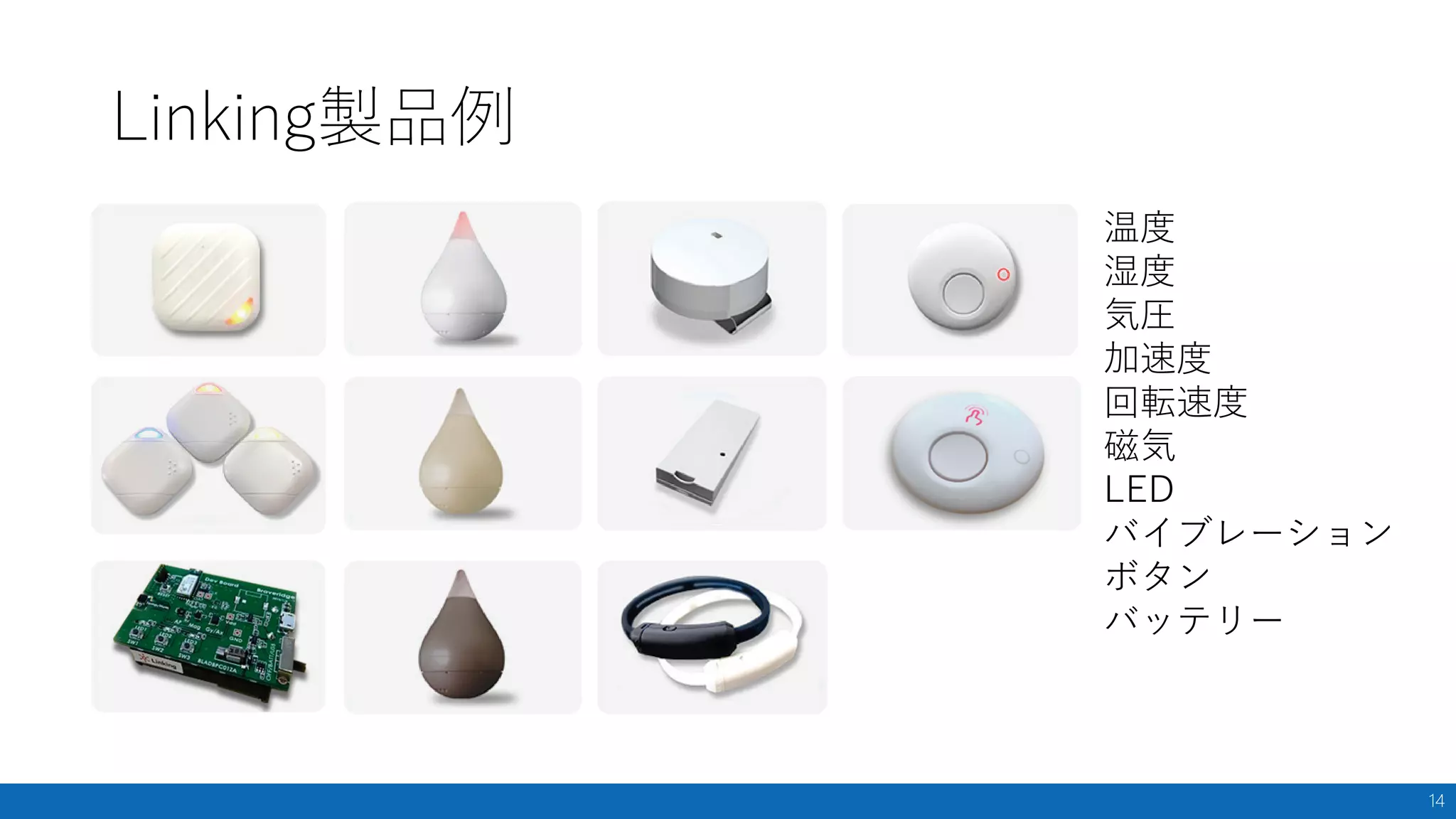

- 14.

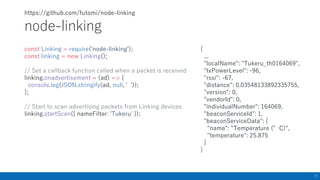

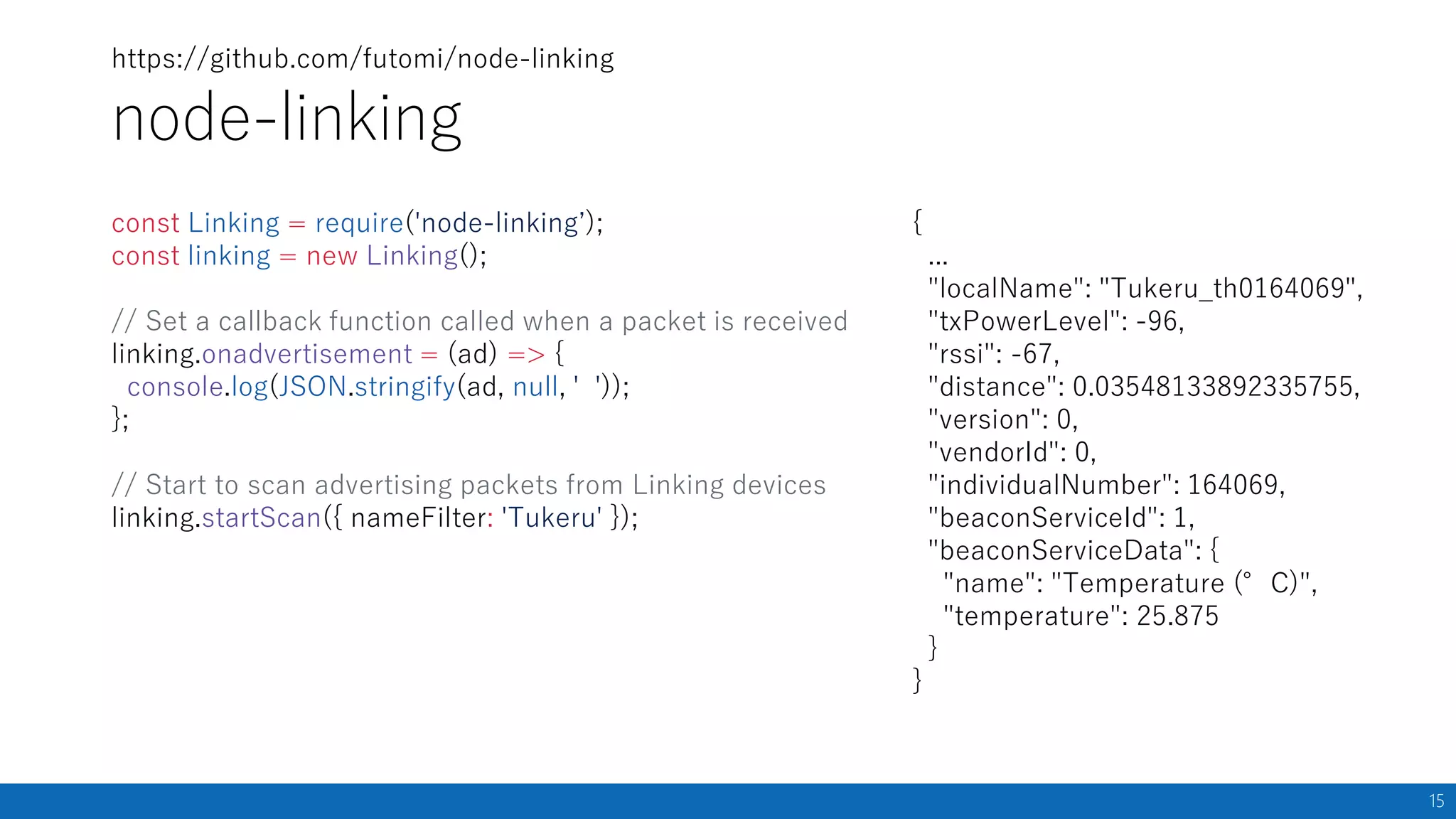

- 15. node-linking 15 https://github.com/futomi/node-linking const Linking =require('node-linking’); const linking = new Linking(); // Set a callback function called when a packet is received linking.onadvertisement = (ad) => { console.log(JSON.stringify(ad, null, ' ')); }; // Start to scan advertising packets from Linking devices linking.startScan({ nameFilter: 'Tukeru' }); { ... "localName": "Tukeru_th0164069", "txPowerLevel": -96, "rssi": -67, "distance": 0.03548133892335755, "version": 0, "vendorId": 0, "individualNumber": 164069, "beaconServiceId": 1, "beaconServiceData": { "name": "Temperature (°C)", "temperature": 25.875 } }

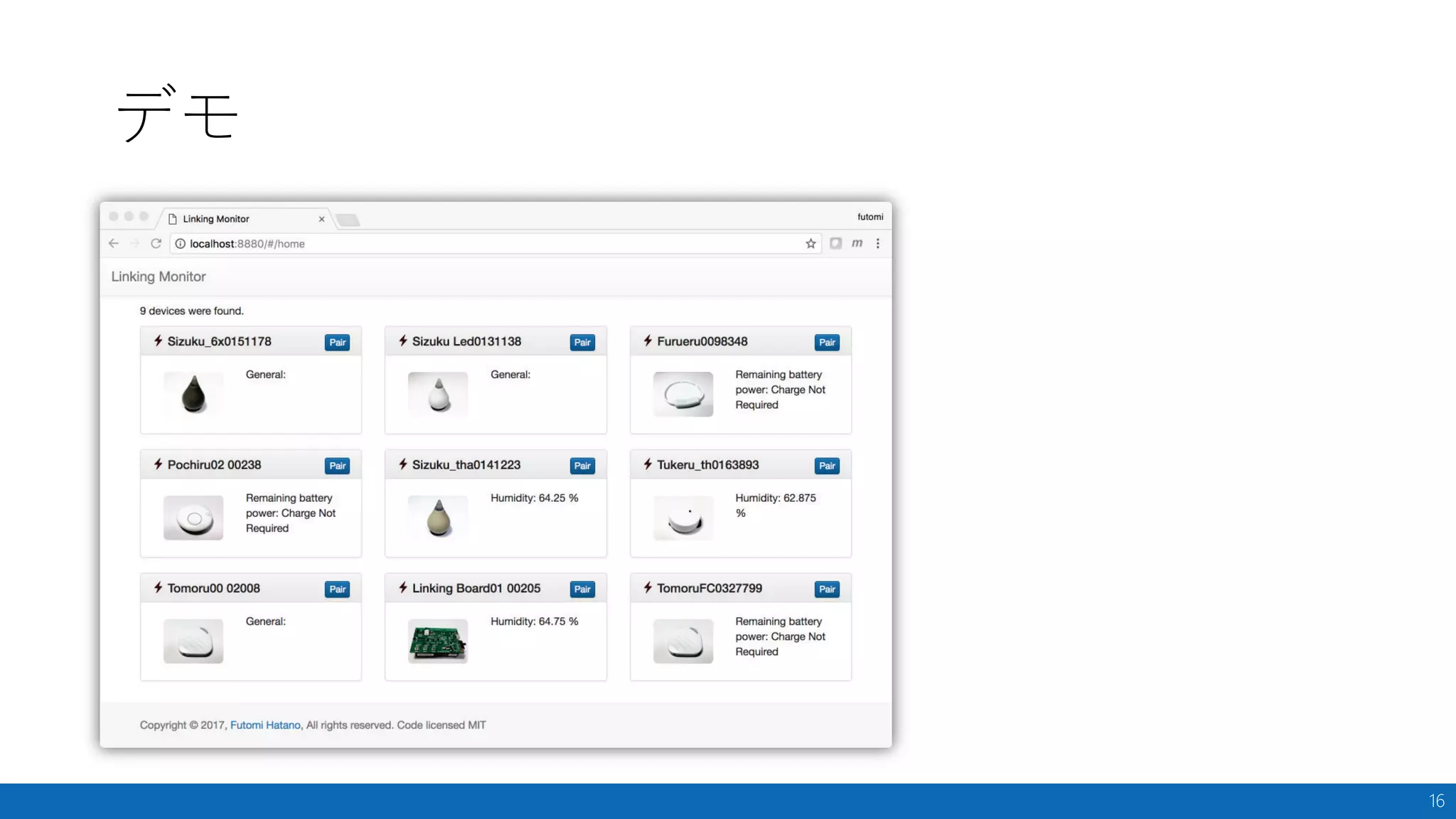

- 16.

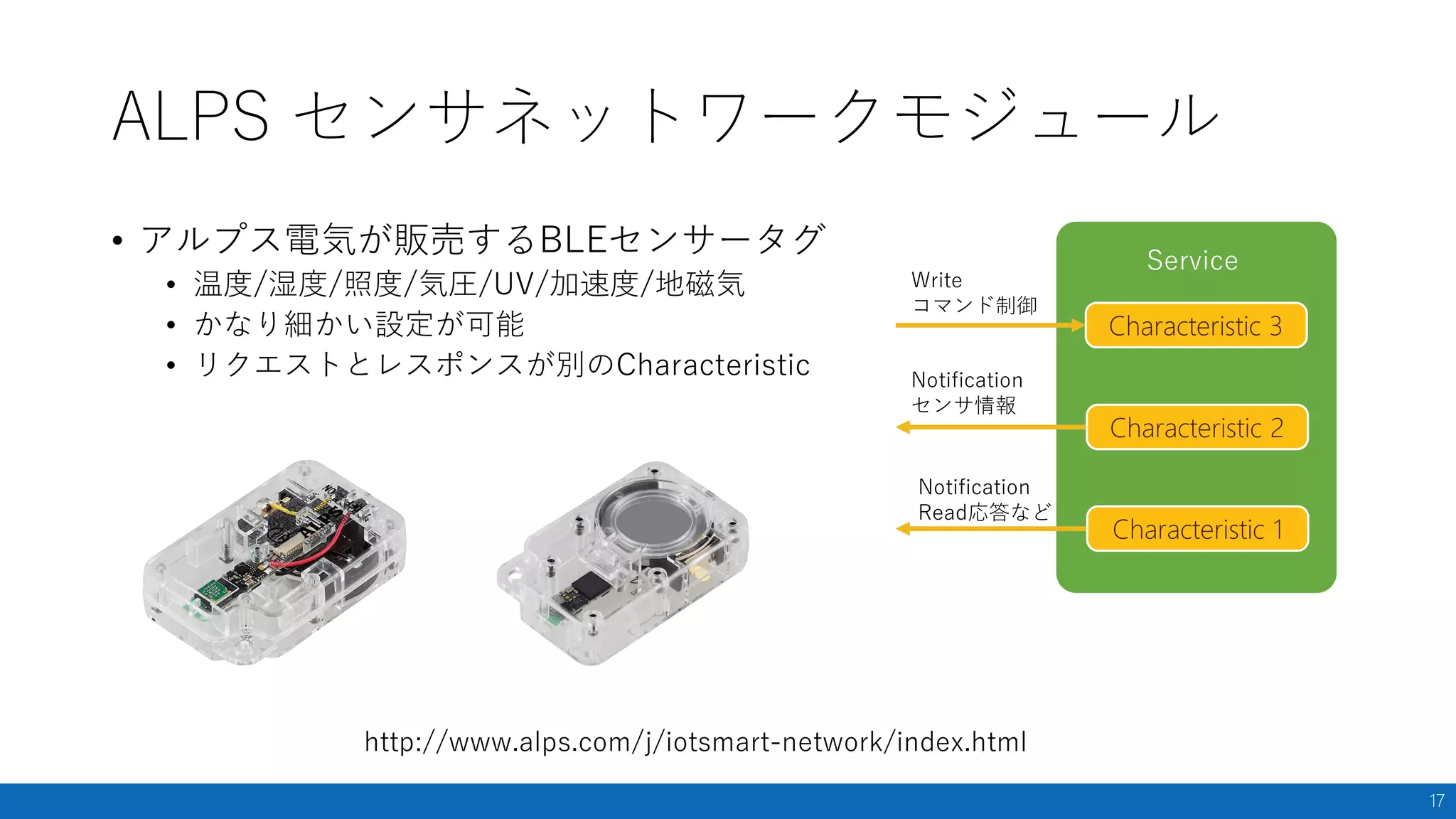

- 17. ALPS センサネットワークモジュール • アルプス電気が販売するBLEセンサータグ •温度/湿度/照度/気圧/UV/加速度/地磁気 • かなり細かい設定が可能 • リクエストとレスポンスが別のCharacteristic 17 http://www.alps.com/j/iotsmart-network/index.html Service Characteristic 3 Characteristic 2 Characteristic 1 Write コマンド制御 Notification センサ情報 Notification Read応答など

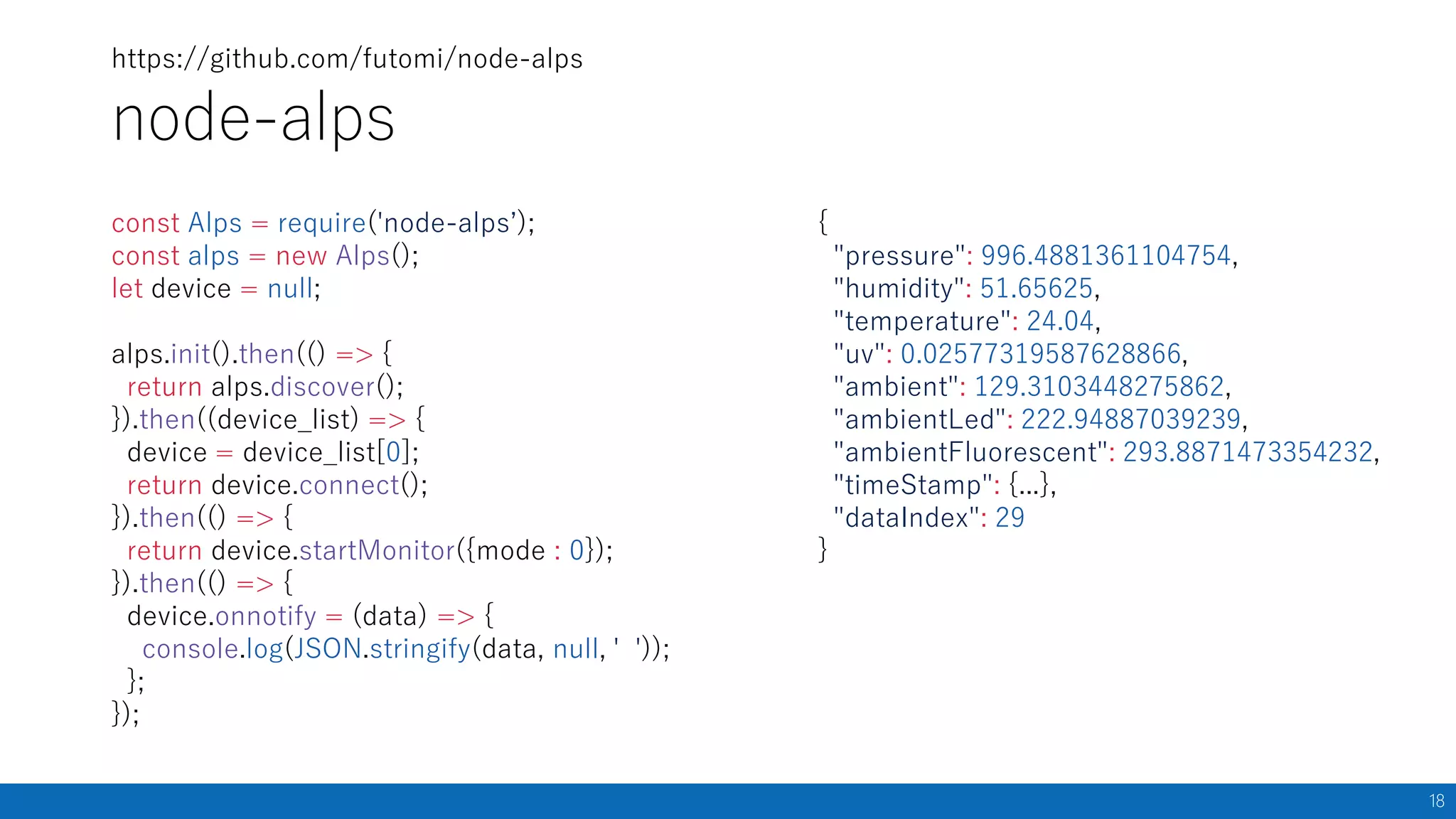

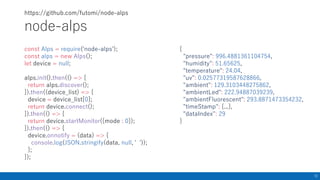

- 18. node-alps 18 https://github.com/futomi/node-alps const Alps =require('node-alps’); const alps = new Alps(); let device = null; alps.init().then(() => { return alps.discover(); }).then((device_list) => { device = device_list[0]; return device.connect(); }).then(() => { return device.startMonitor({mode : 0}); }).then(() => { device.onnotify = (data) => { console.log(JSON.stringify(data, null, ' ')); }; }); { "pressure": 996.4881361104754, "humidity": 51.65625, "temperature": 24.04, "uv": 0.02577319587628866, "ambient": 129.3103448275862, "ambientLed": 222.94887039239, "ambientFluorescent": 293.8871473354232, "timeStamp": {...}, "dataIndex": 29 }

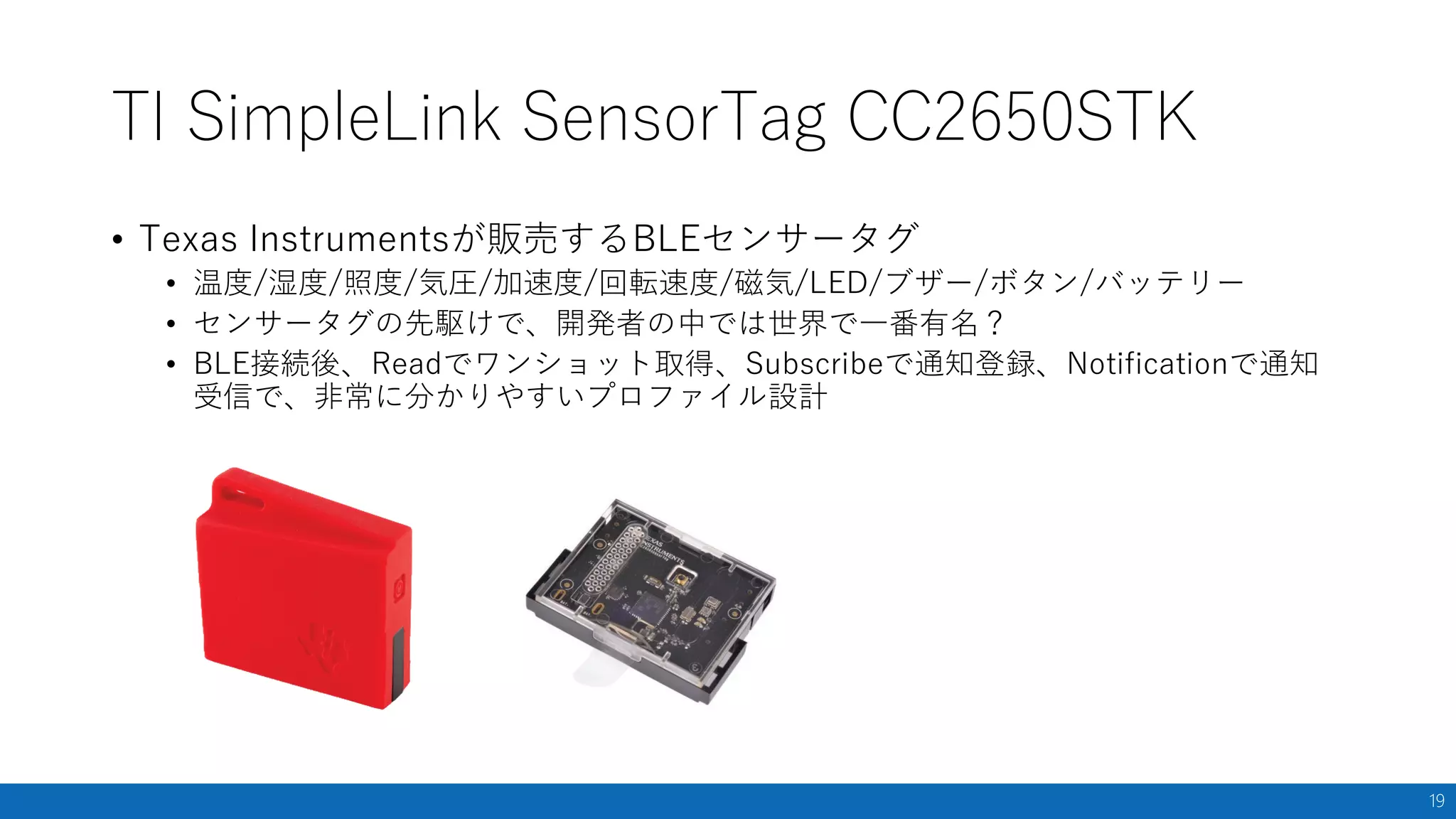

- 19. TI SimpleLink SensorTagCC2650STK • Texas Instrumentsが販売するBLEセンサータグ • 温度/湿度/照度/気圧/加速度/回転速度/磁気/LED/ブザー/ボタン/バッテリー • センサータグの先駆けで、開発者の中では世界で一番有名？ • BLE接続後、Readでワンショット取得、Subscribeで通知登録、Notificationで通知 受信で、非常に分かりやすいプロファイル設計 19

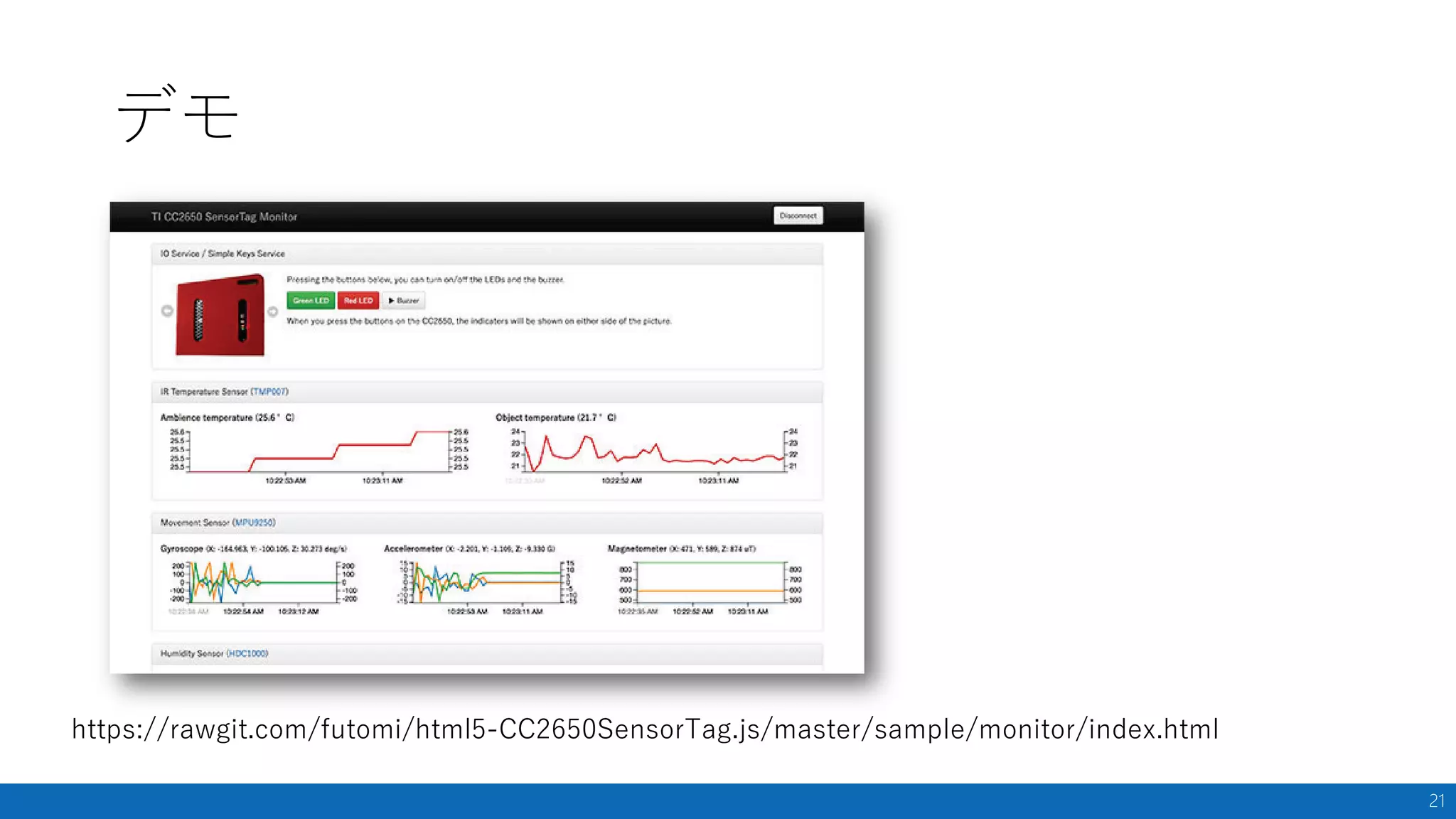

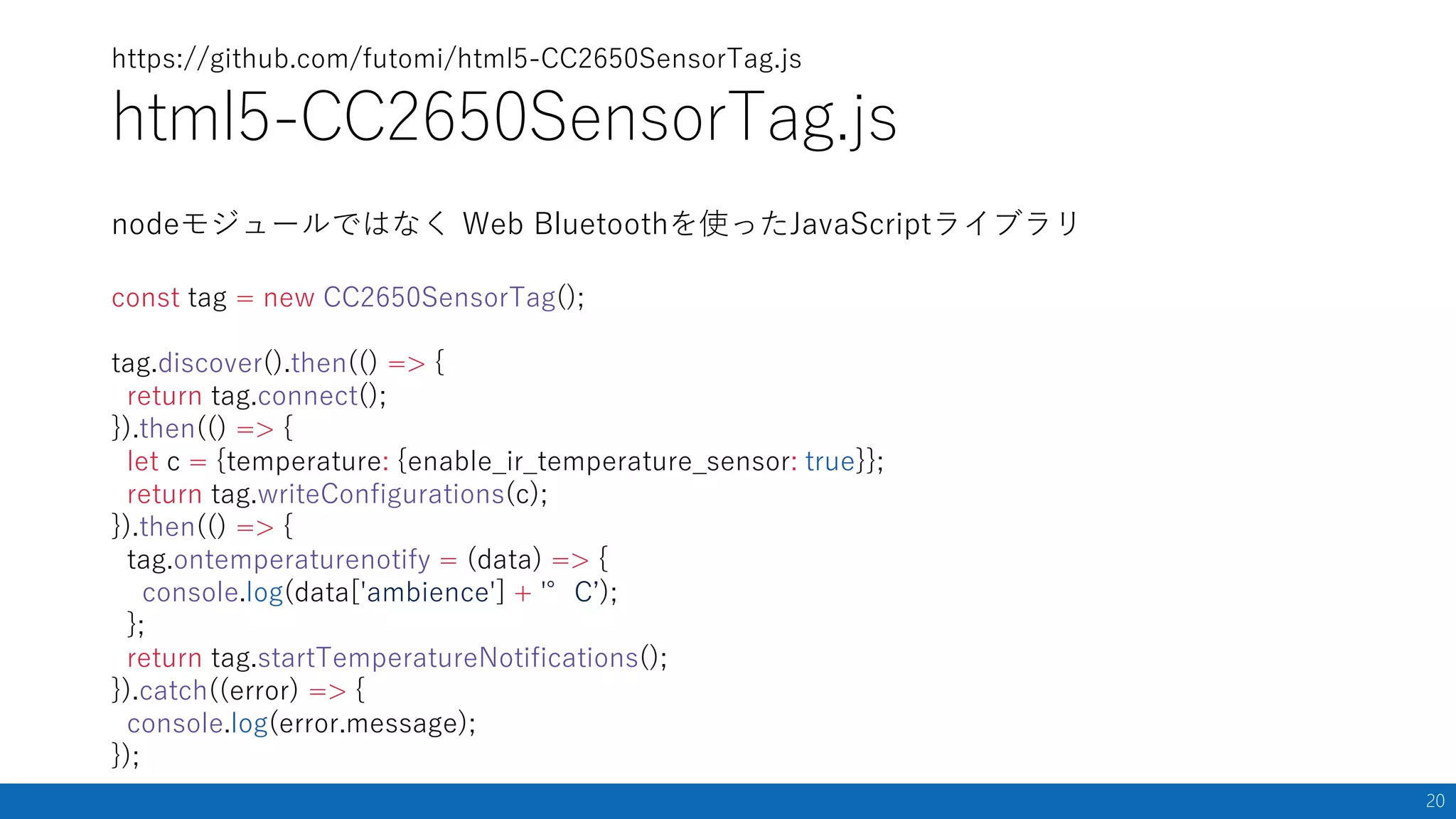

- 20. html5-CC2650SensorTag.js 20 https://github.com/futomi/html5-CC2650SensorTag.js const tag =new CC2650SensorTag(); tag.discover().then(() => { return tag.connect(); }).then(() => { let c = {temperature: {enable_ir_temperature_sensor: true}}; return tag.writeConfigurations(c); }).then(() => { tag.ontemperaturenotify = (data) => { console.log(data['ambience'] + '°C’); }; return tag.startTemperatureNotifications(); }).catch((error) => { console.log(error.message); }); nodeモジュールではなく Web Bluetoothを使ったJavaScriptライブラリ
- 21.
- 22.

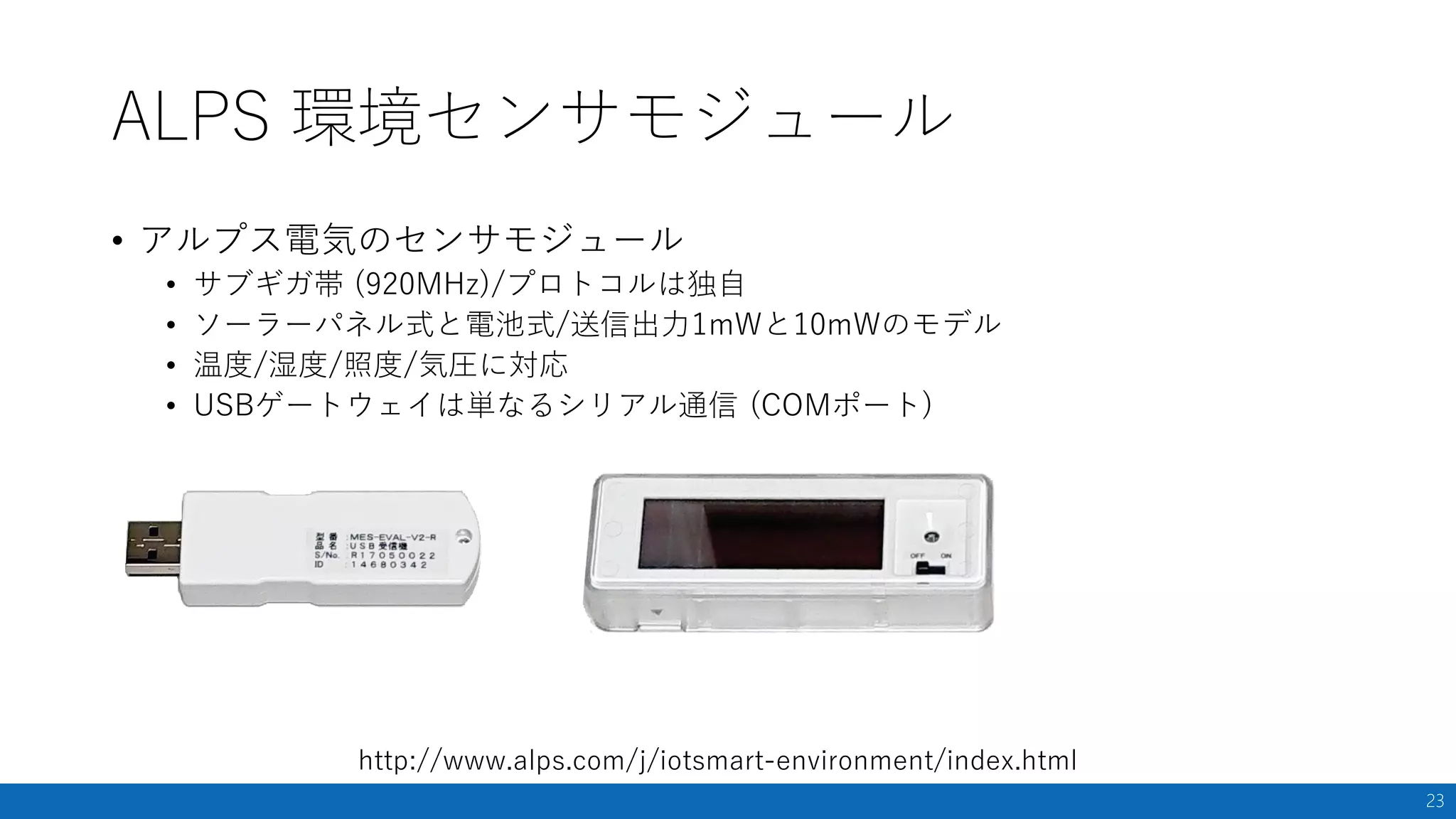

- 23. ALPS 環境センサモジュール • アルプス電気のセンサモジュール •サブギガ帯 (920MHz)/プロトコルは独自 • ソーラーパネル式と電池式/送信出力1mWと10mWのモデル • 温度/湿度/照度/気圧に対応 • USBゲートウェイは単なるシリアル通信 (COMポート) 23 http://www.alps.com/j/iotsmart-environment/index.html

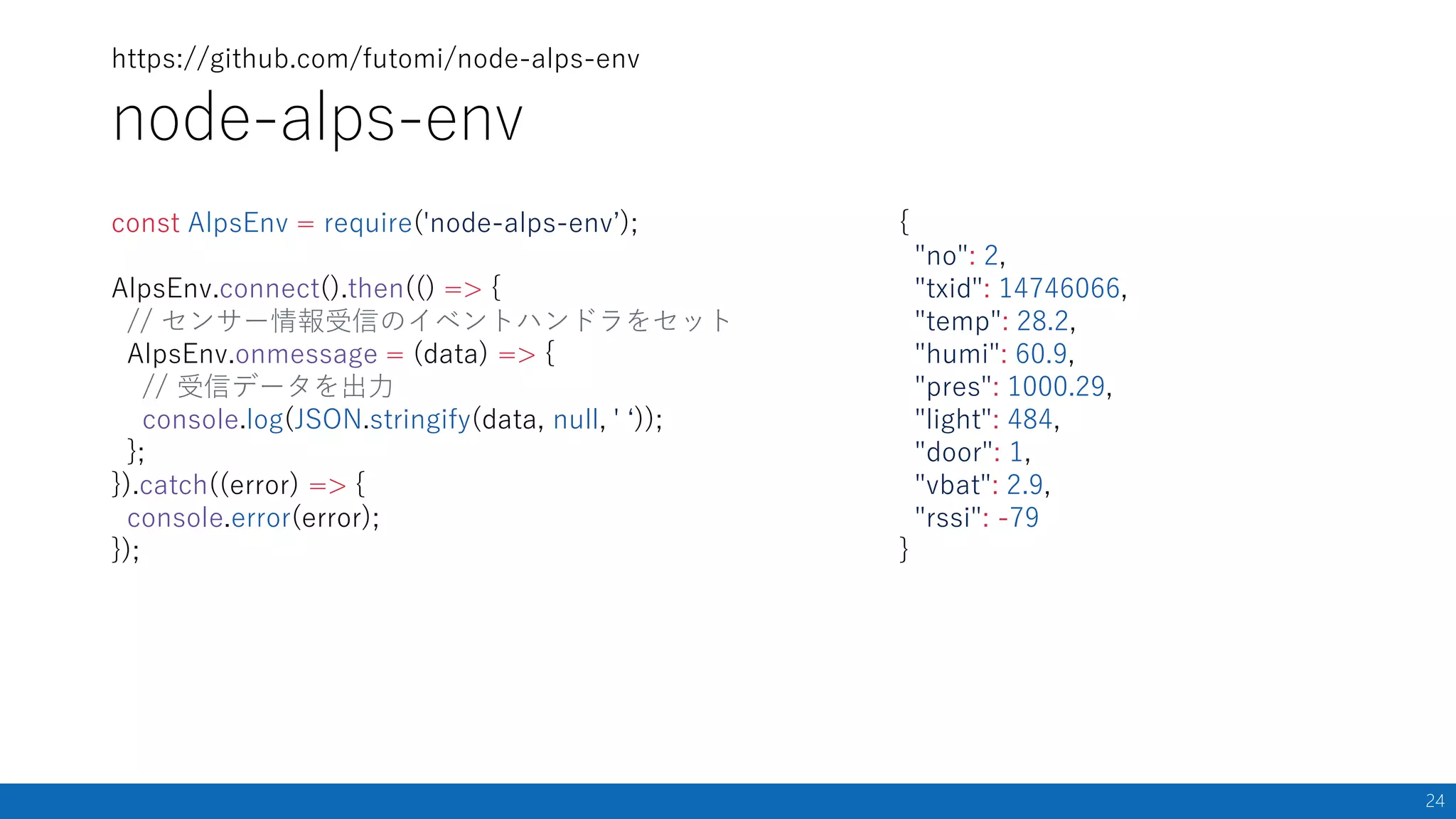

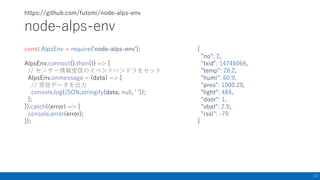

- 24. node-alps-env 24 https://github.com/futomi/node-alps-env const AlpsEnv =require('node-alps-env’); AlpsEnv.connect().then(() => { // センサー情報受信のイベントハンドラをセット AlpsEnv.onmessage = (data) => { // 受信データを出力 console.log(JSON.stringify(data, null, ' ‘)); }; }).catch((error) => { console.error(error); }); { "no": 2, "txid": 14746066, "temp": 28.2, "humi": 60.9, "pres": 1000.29, "light": 484, "door": 1, "vbat": 2.9, "rssi": -79 }
- 25.

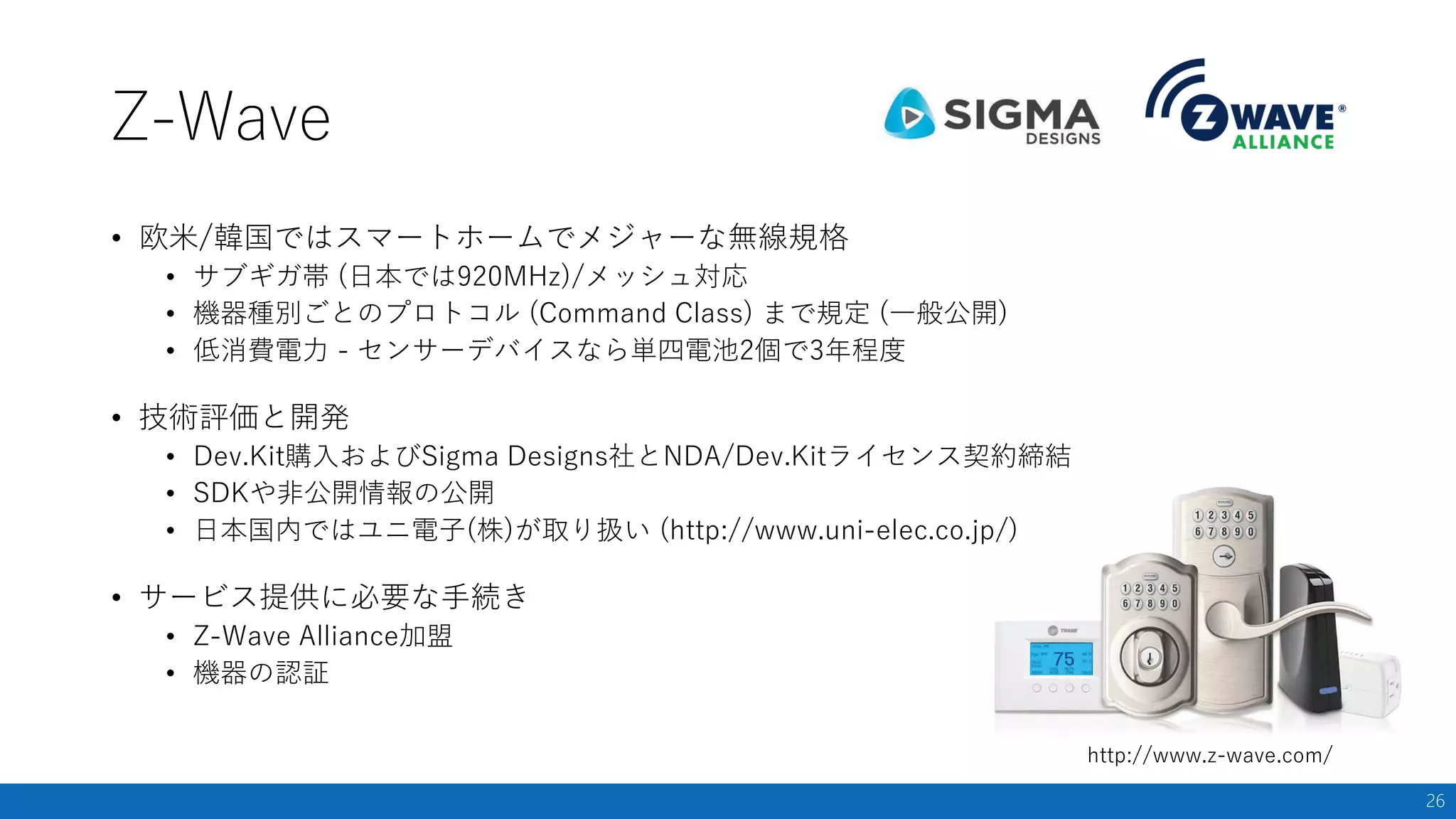

- 26. Z-Wave • 欧米/韓国ではスマートホームでメジャーな無線規格 • サブギガ帯(日本では920MHz)/メッシュ対応 • 機器種別ごとのプロトコル (Command Class) まで規定 (一般公開) • 低消費電力 - センサーデバイスなら単四電池2個で3年程度 • 技術評価と開発 • Dev.Kit購入およびSigma Designs社とNDA/Dev.Kitライセンス契約締結 • SDKや非公開情報の公開 • 日本国内ではユニ電子(株)が取り扱い (http://www.uni-elec.co.jp/) • サービス提供に必要な手続き • Z-Wave Alliance加盟 • 機器の認証 26 http://www.z-wave.com/

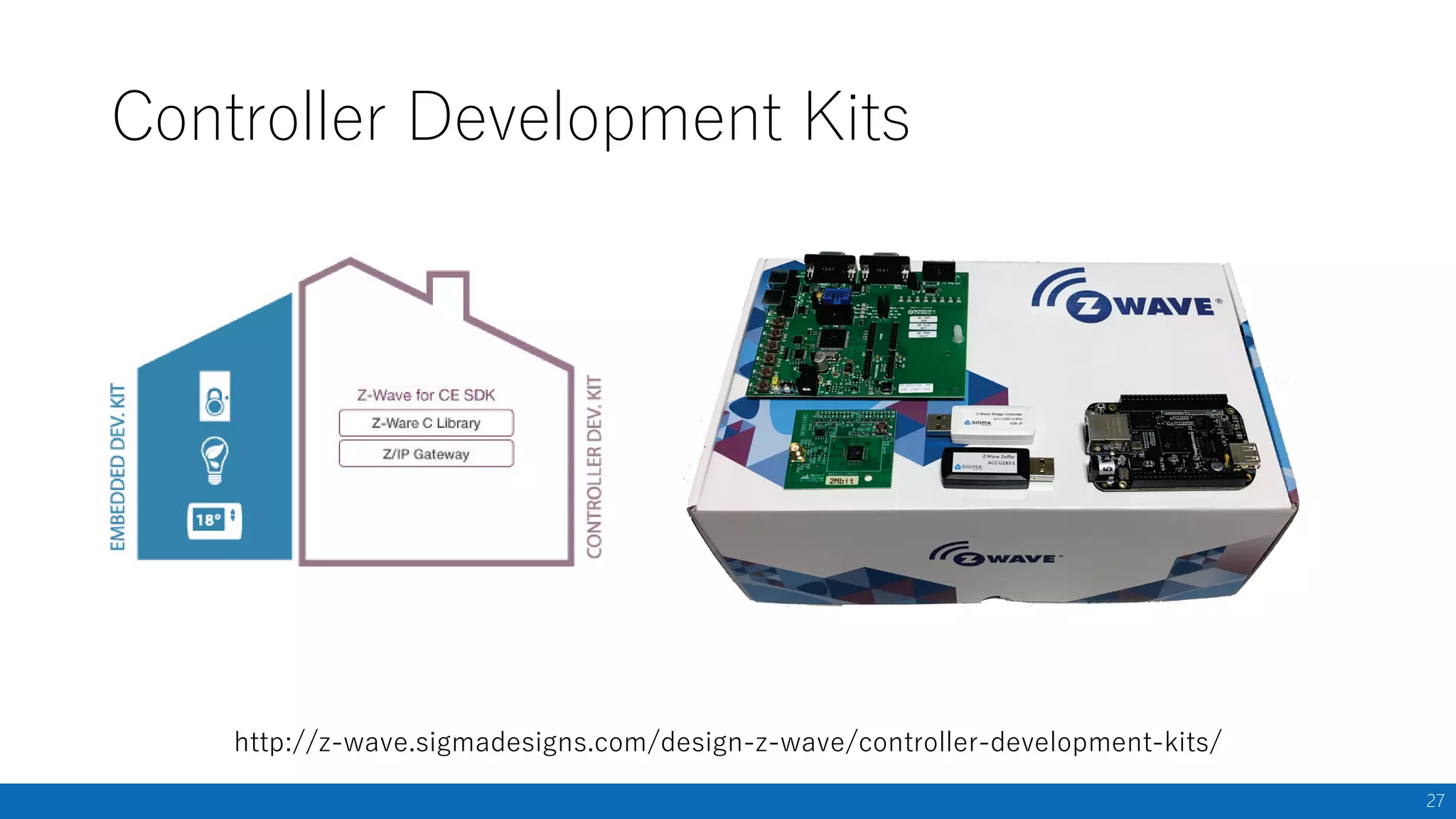

- 27.

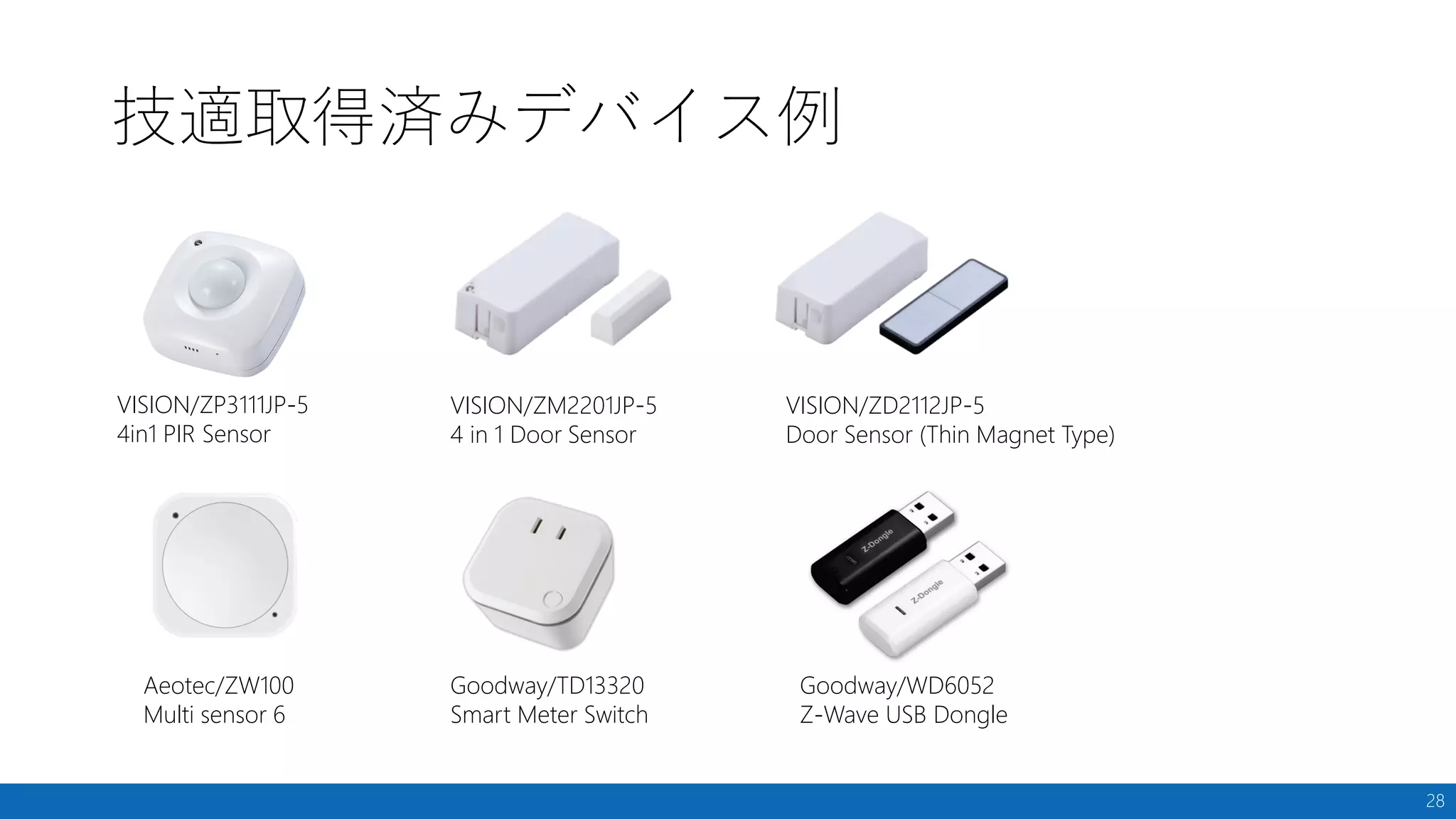

- 28. 技適取得済みデバイス例 28 VISION/ZM2201JP-5 4 in 1Door Sensor VISION/ZD2112JP-5 Door Sensor (Thin Magnet Type) Goodway/WD6052 Z-Wave USB Dongle Aeotec/ZW100 Multi sensor 6 VISION/ZP3111JP-5 4in1 PIR Sensor Goodway/TD13320 Smart Meter Switch

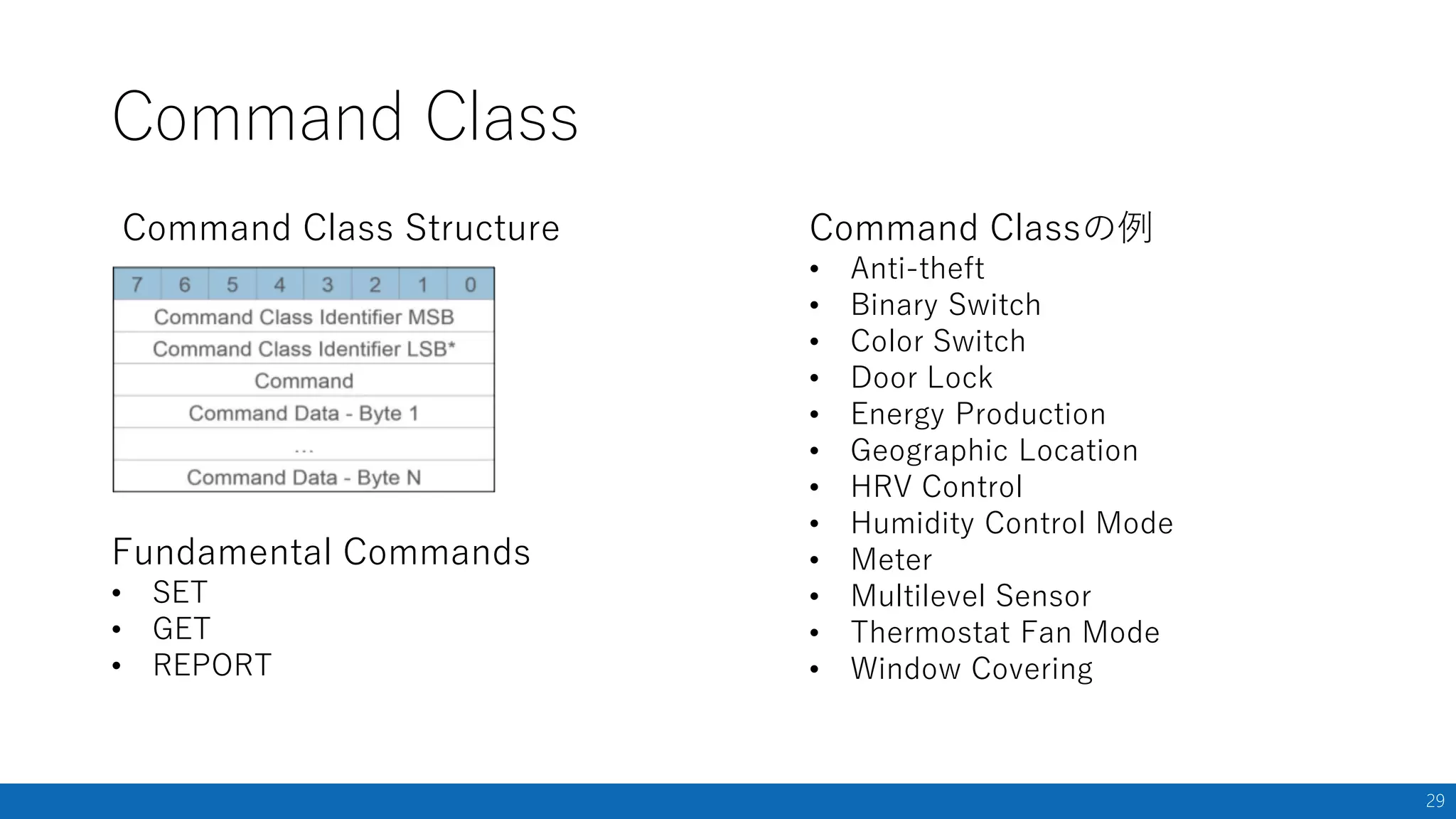

- 29. Command Class 29 Command Classの例 •Anti-theft • Binary Switch • Color Switch • Door Lock • Energy Production • Geographic Location • HRV Control • Humidity Control Mode • Meter • Multilevel Sensor • Thermostat Fan Mode • Window Covering Command Class Structure Fundamental Commands • SET • GET • REPORT

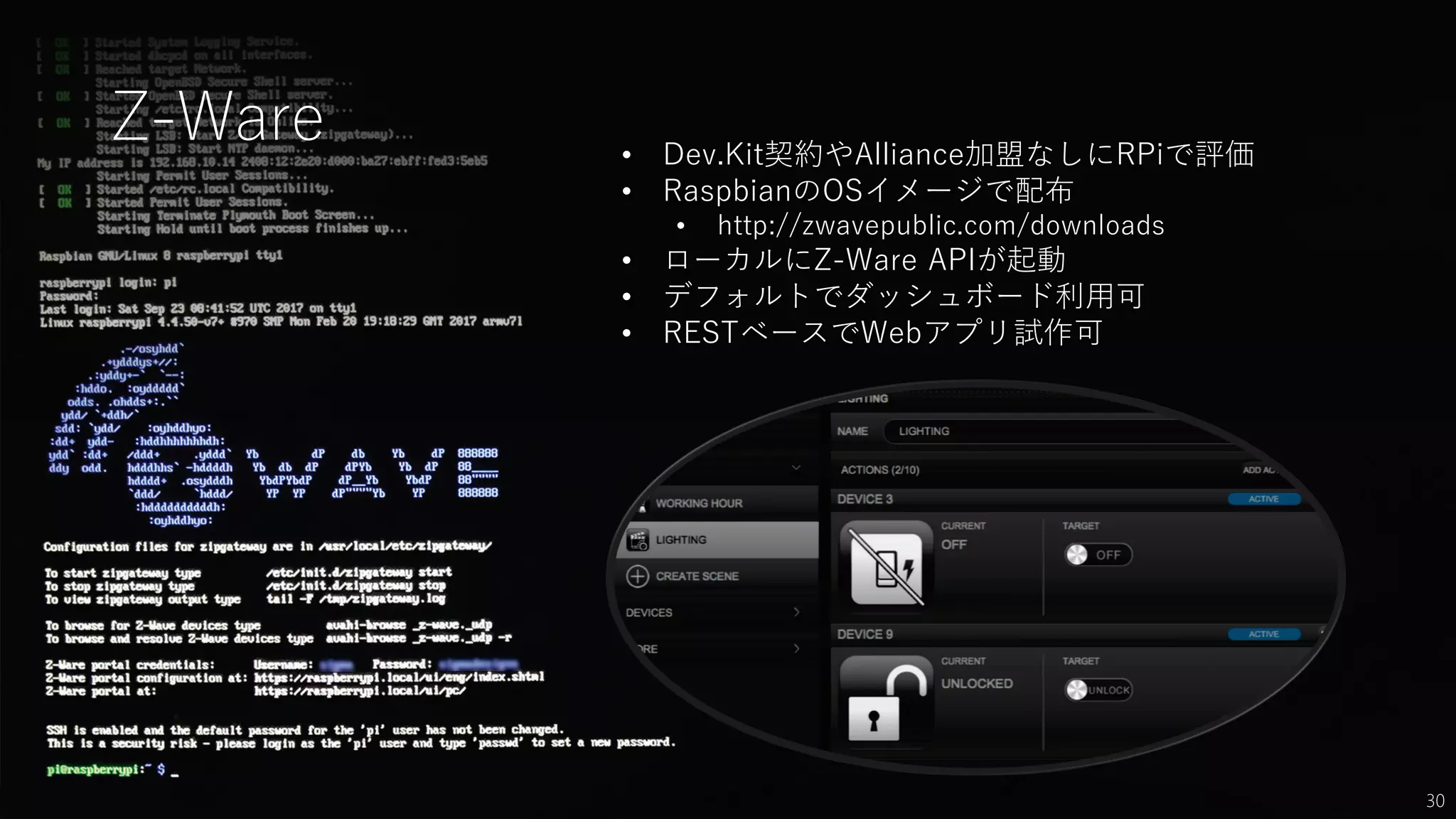

- 30. Z-Ware 30 • Dev.Kit契約やAlliance加盟なしにRPiで評価 • RaspbianのOSイメージで配布 •http://zwavepublic.com/downloads • ローカルにZ-Ware APIが起動 • デフォルトでダッシュボード利用可 • RESTベースでWebアプリ試作可
- 31.

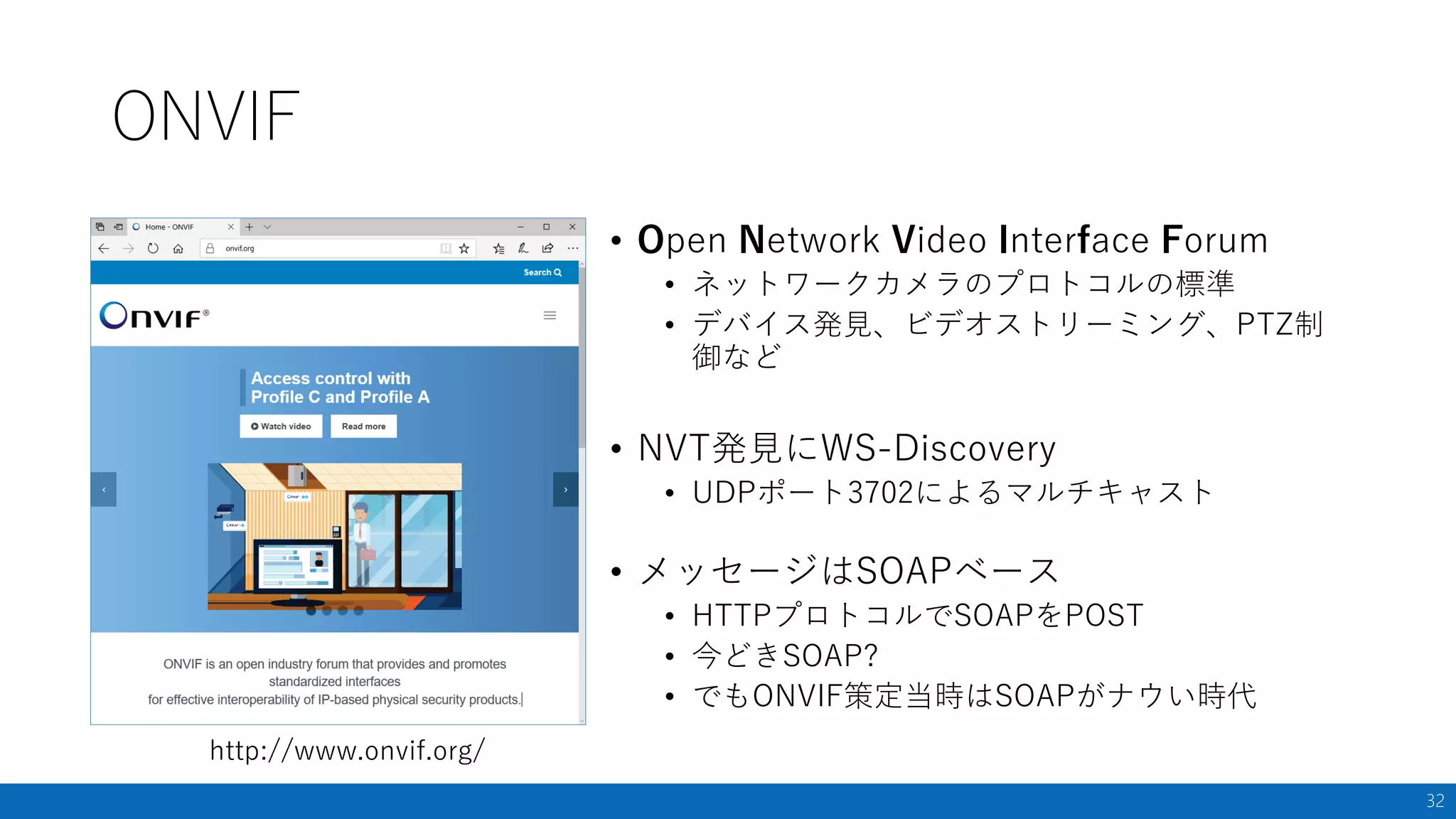

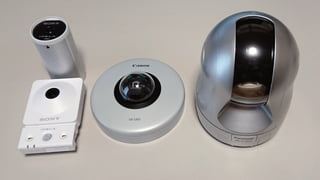

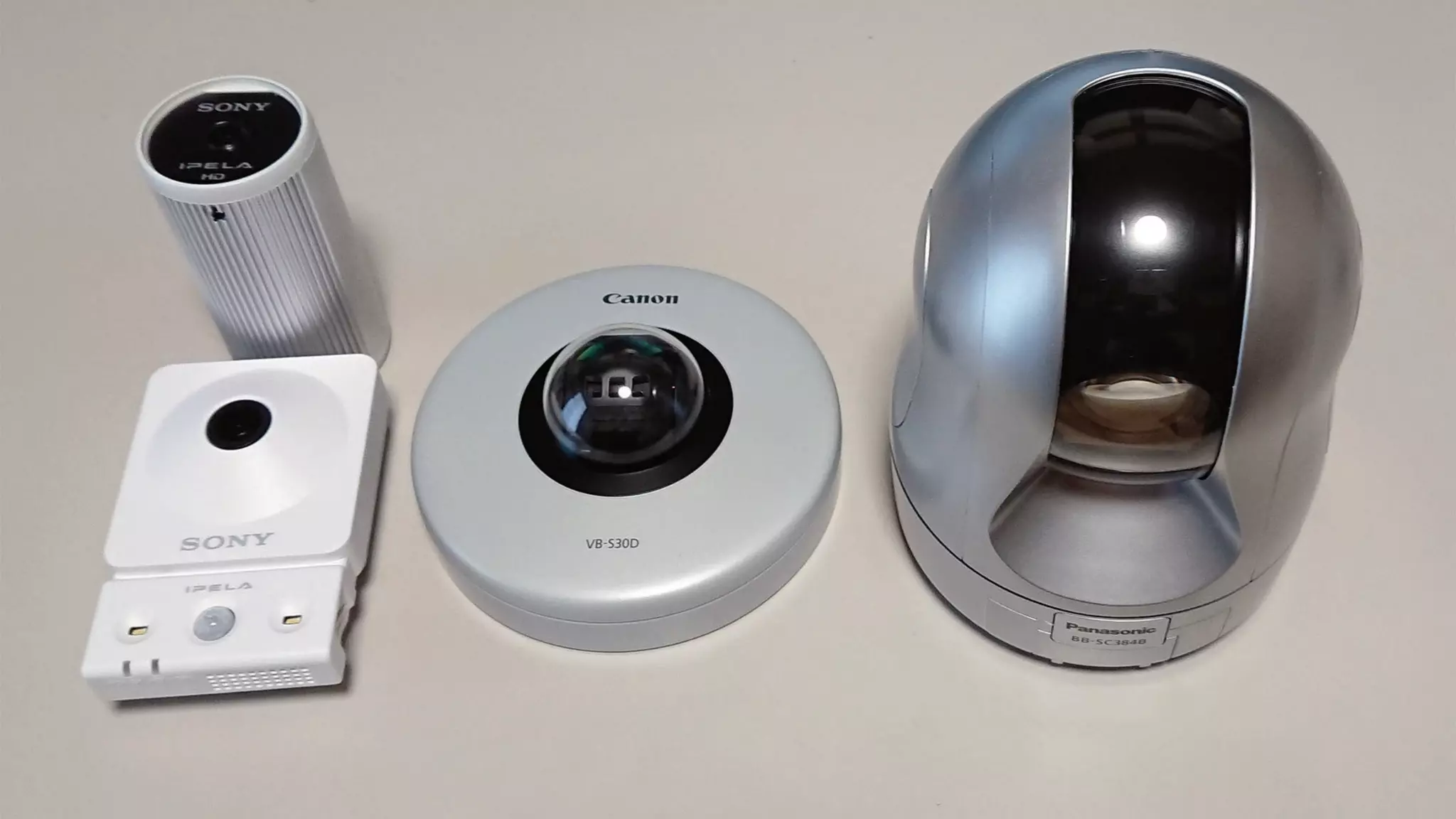

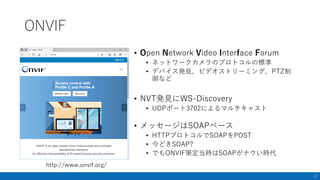

- 32. ONVIF 32 • Open NetworkVideo Interface Forum • ネットワークカメラのプロトコルの標準 • デバイス発見、ビデオストリーミング、PTZ制 御など • NVT発見にWS-Discovery • UDPポート3702によるマルチキャスト • メッセージはSOAPベース • HTTPプロトコルでSOAPをPOST • 今どきSOAP? • でもONVIF策定当時はSOAPがナウい時代 http://www.onvif.org/
- 33.

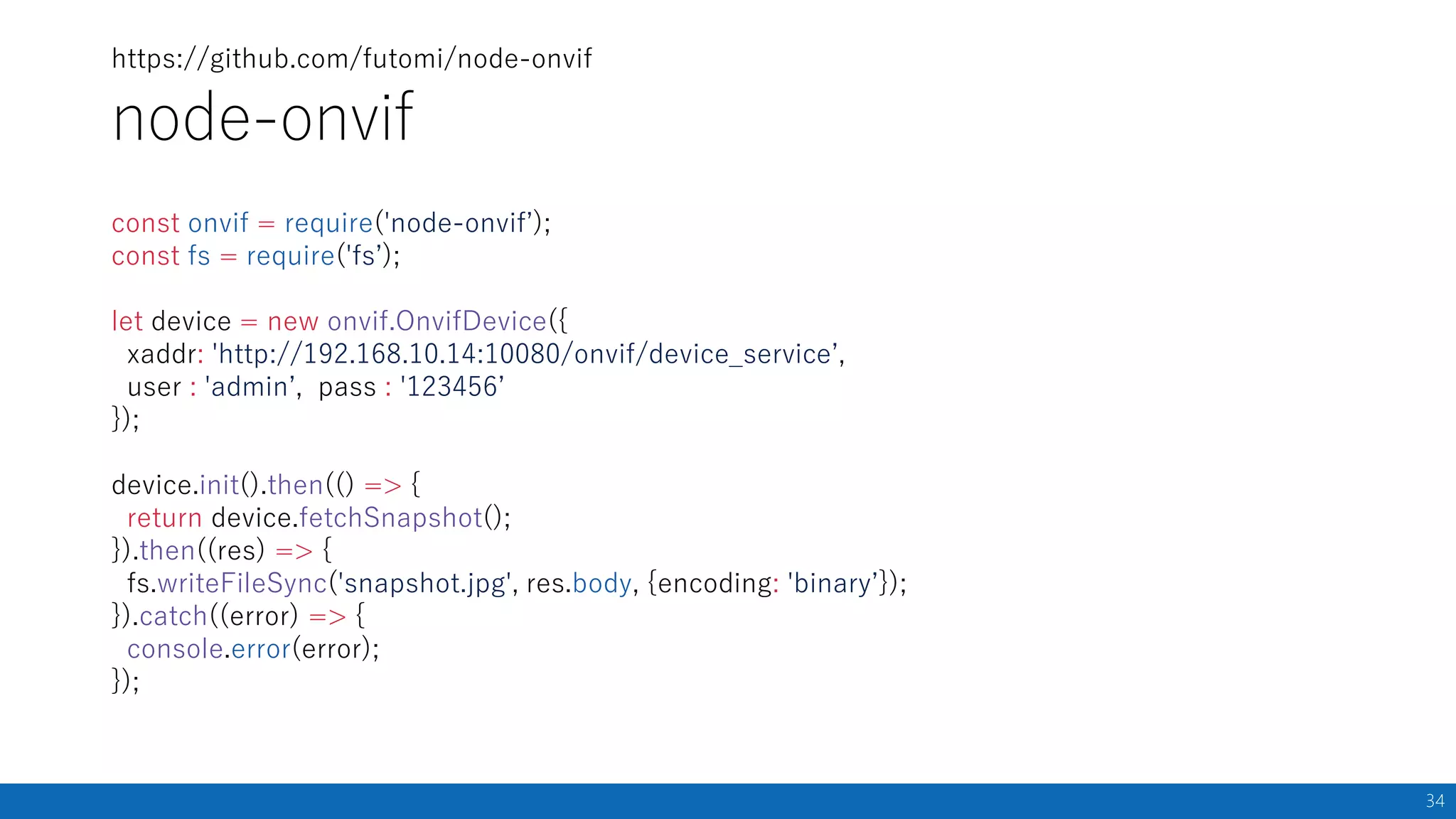

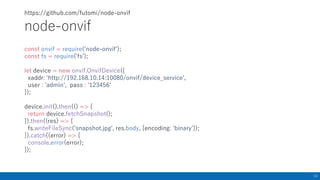

- 34. node-onvif 34 https://github.com/futomi/node-onvif const onvif =require('node-onvif’); const fs = require('fs’); let device = new onvif.OnvifDevice({ xaddr: 'http://192.168.10.14:10080/onvif/device_service’, user : 'admin’, pass : '123456’ }); device.init().then(() => { return device.fetchSnapshot(); }).then((res) => { fs.writeFileSync('snapshot.jpg', res.body, {encoding: 'binary’}); }).catch((error) => { console.error(error); });

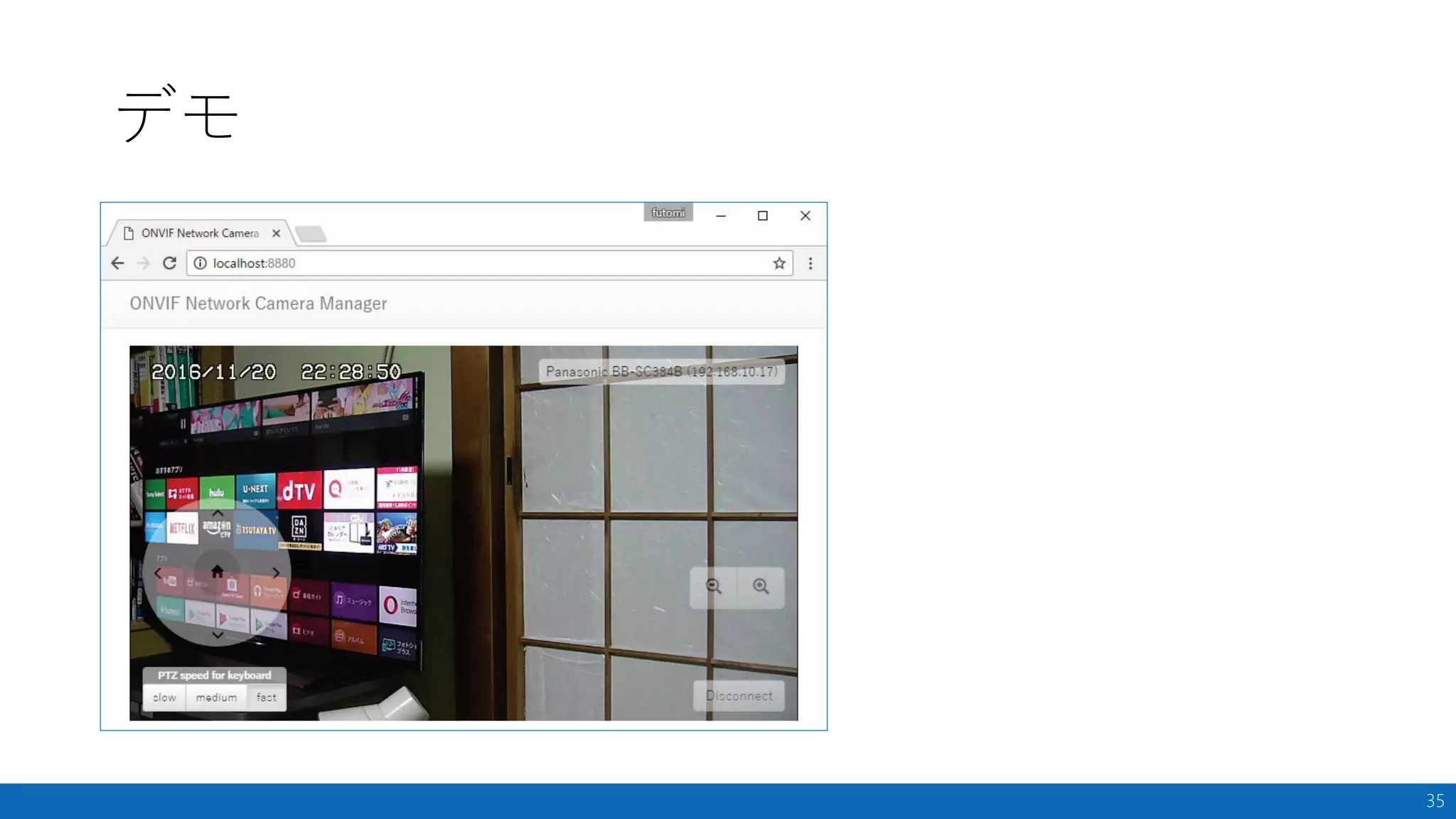

- 35.
- 36.
- 37.

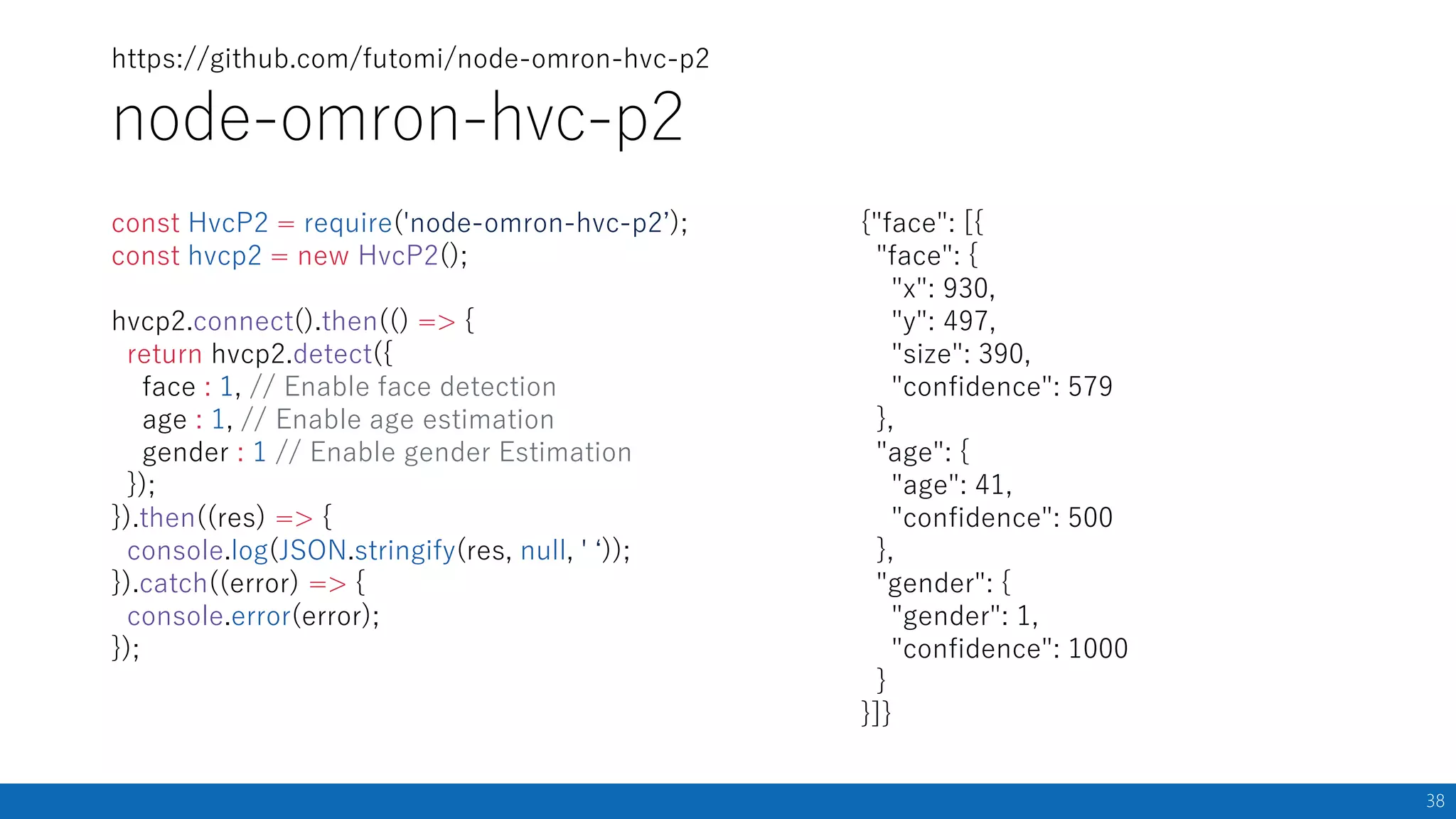

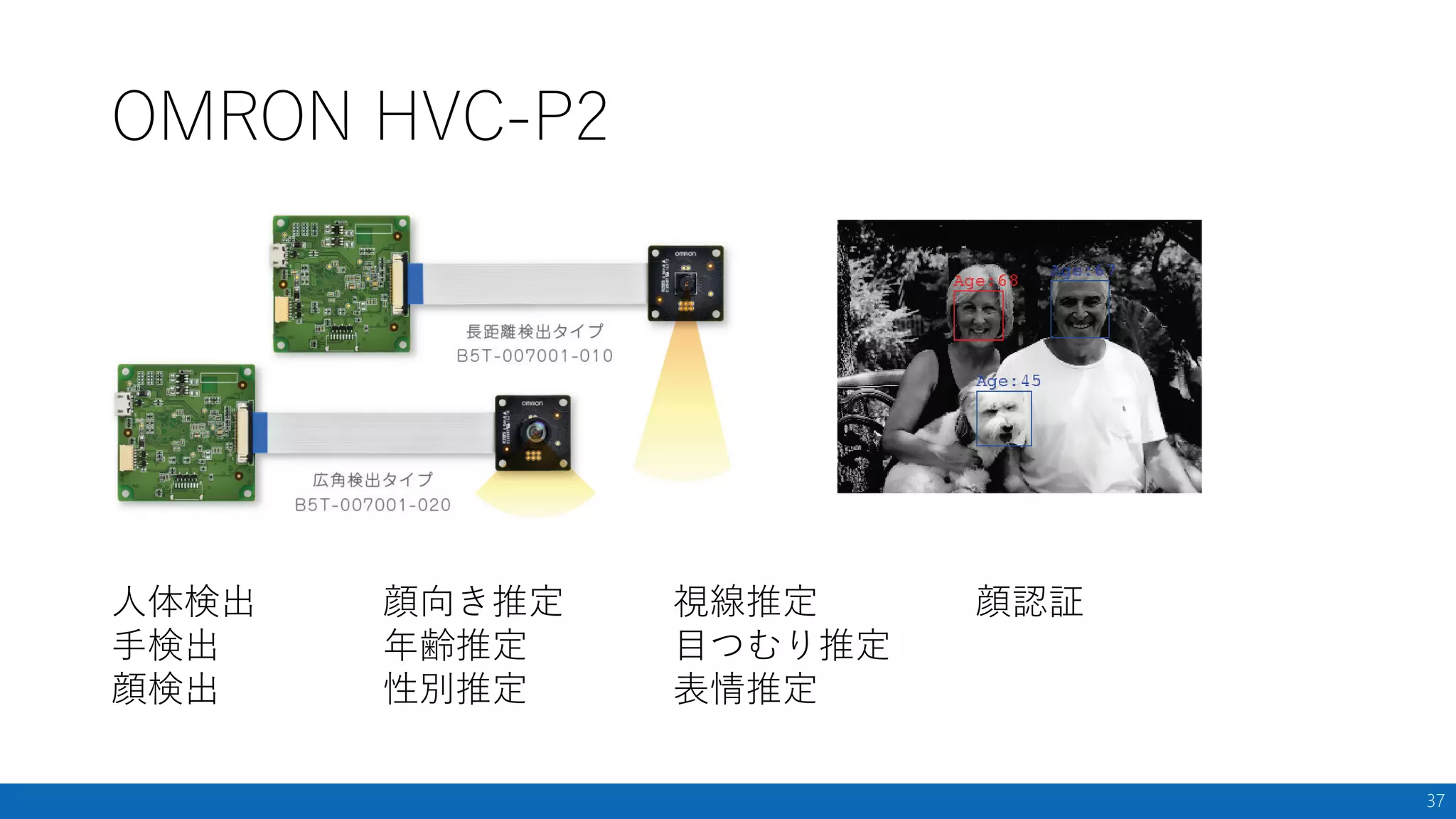

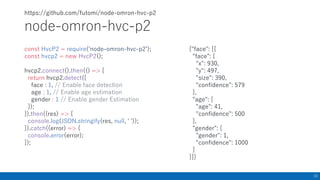

- 38. node-omron-hvc-p2 38 https://github.com/futomi/node-omron-hvc-p2 const HvcP2 =require('node-omron-hvc-p2’); const hvcp2 = new HvcP2(); hvcp2.connect().then(() => { return hvcp2.detect({ face : 1, // Enable face detection age : 1, // Enable age estimation gender : 1 // Enable gender Estimation }); }).then((res) => { console.log(JSON.stringify(res, null, ' ‘)); }).catch((error) => { console.error(error); }); {"face": [{ "face": { "x": 930, "y": 497, "size": 390, "confidence": 579 }, "age": { "age": 41, "confidence": 500 }, "gender": { "gender": 1, "confidence": 1000 } }]}

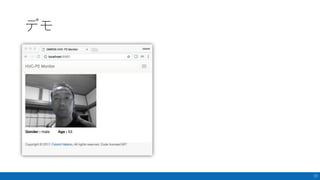

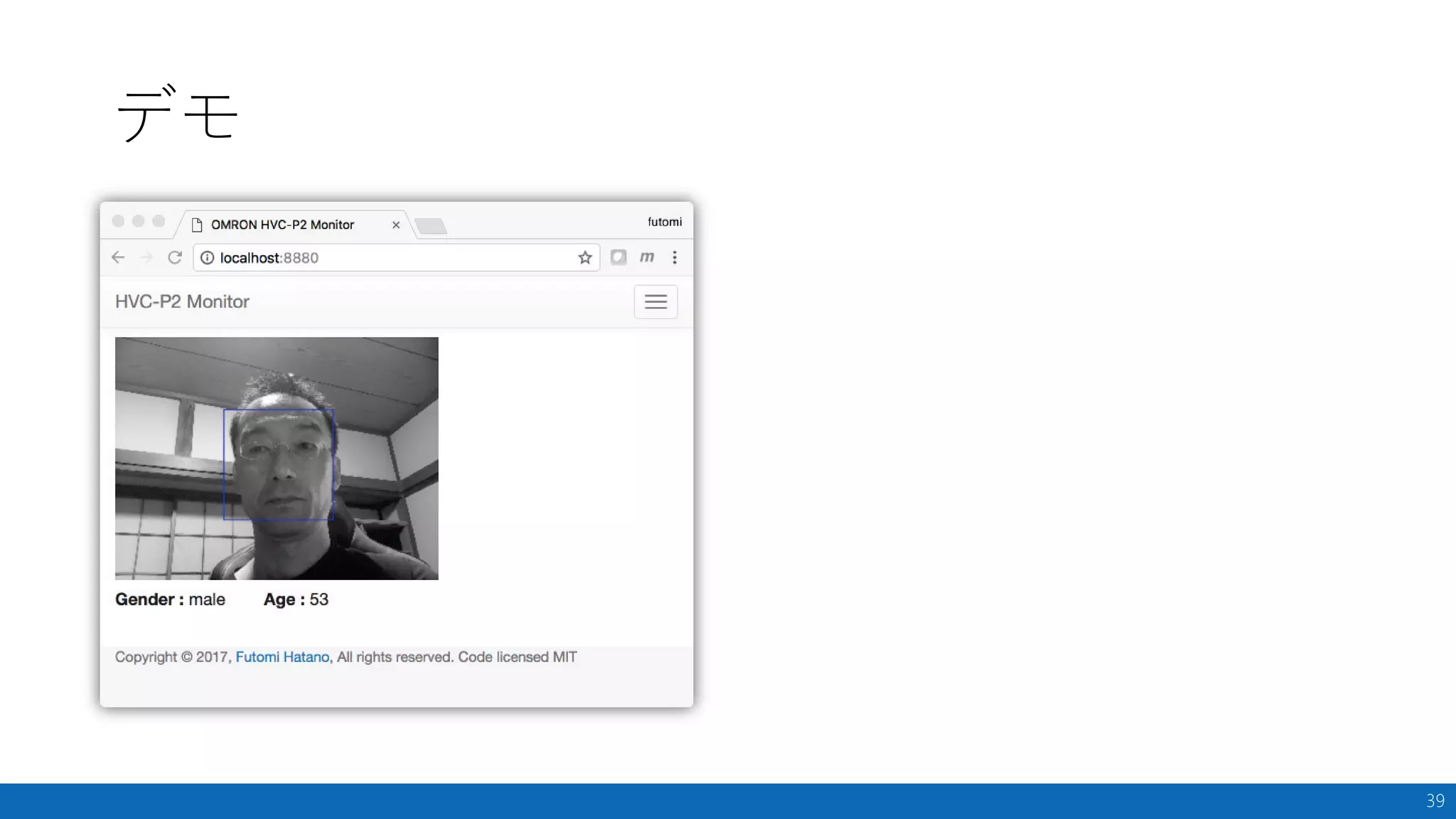

- 39.
- 40.
- 41.

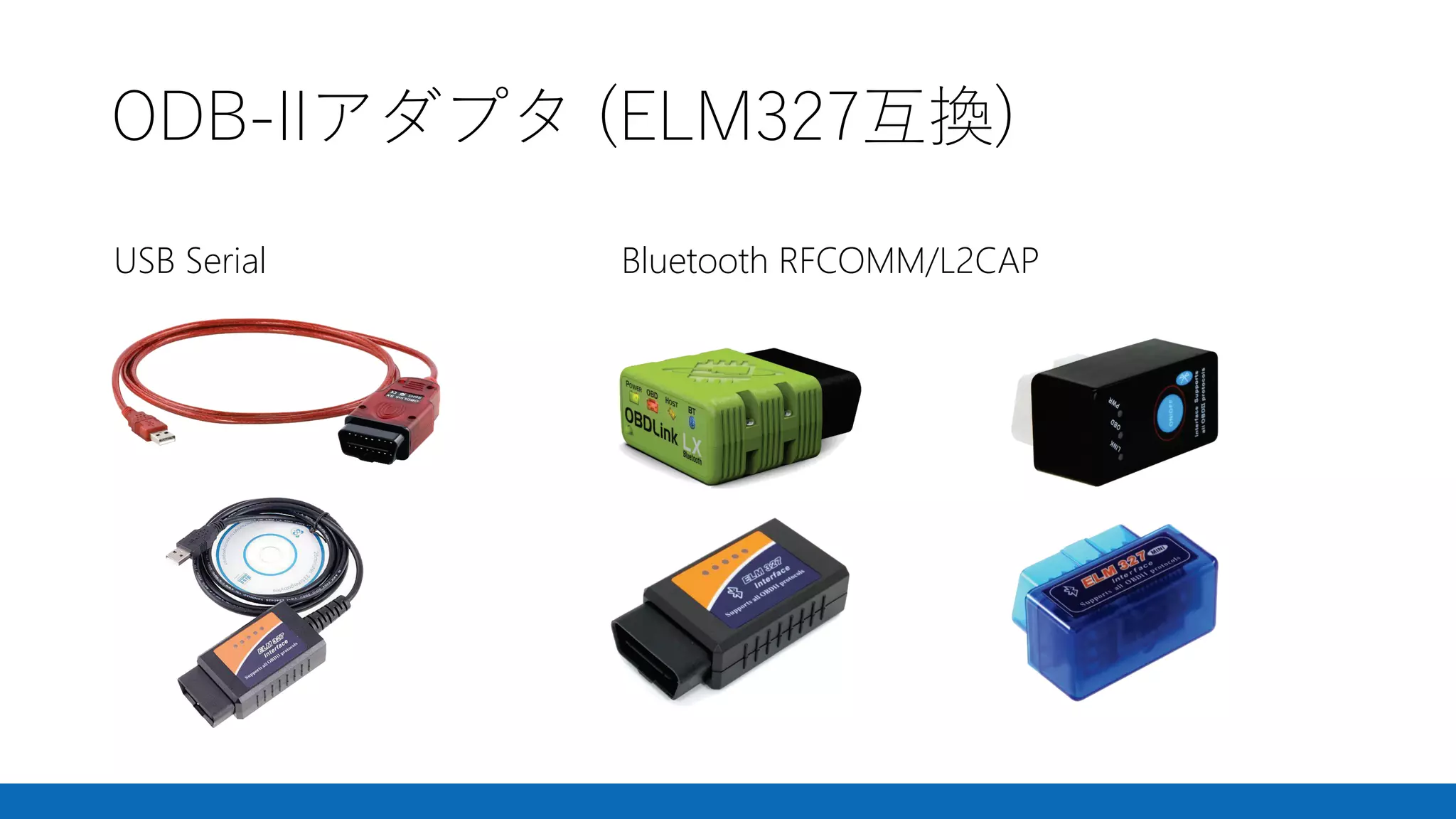

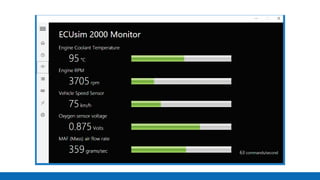

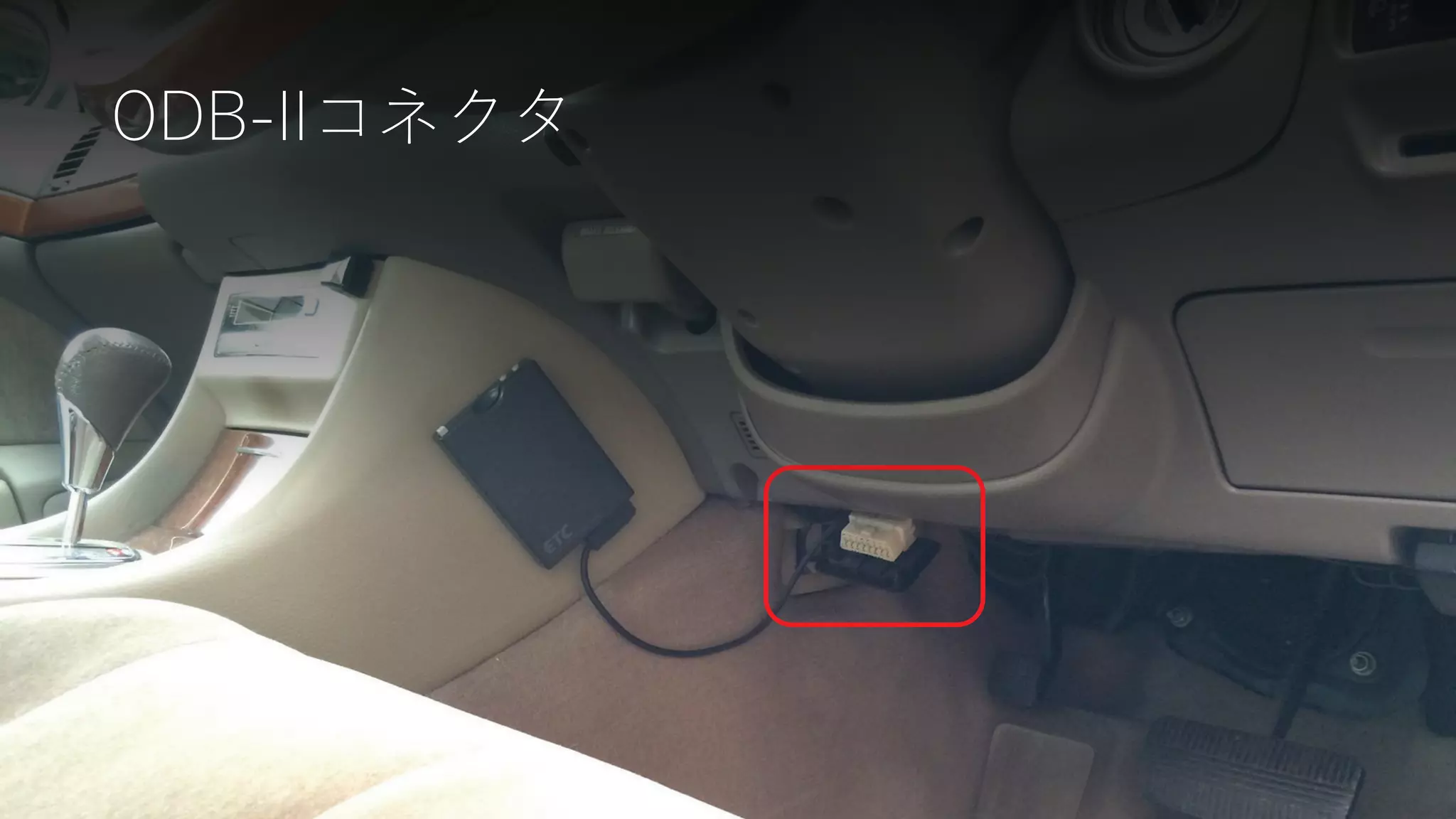

- 42. OBD-IIアダプタ (ELM327互換) USB SerialBluetooth RFCOMM/L2CAP

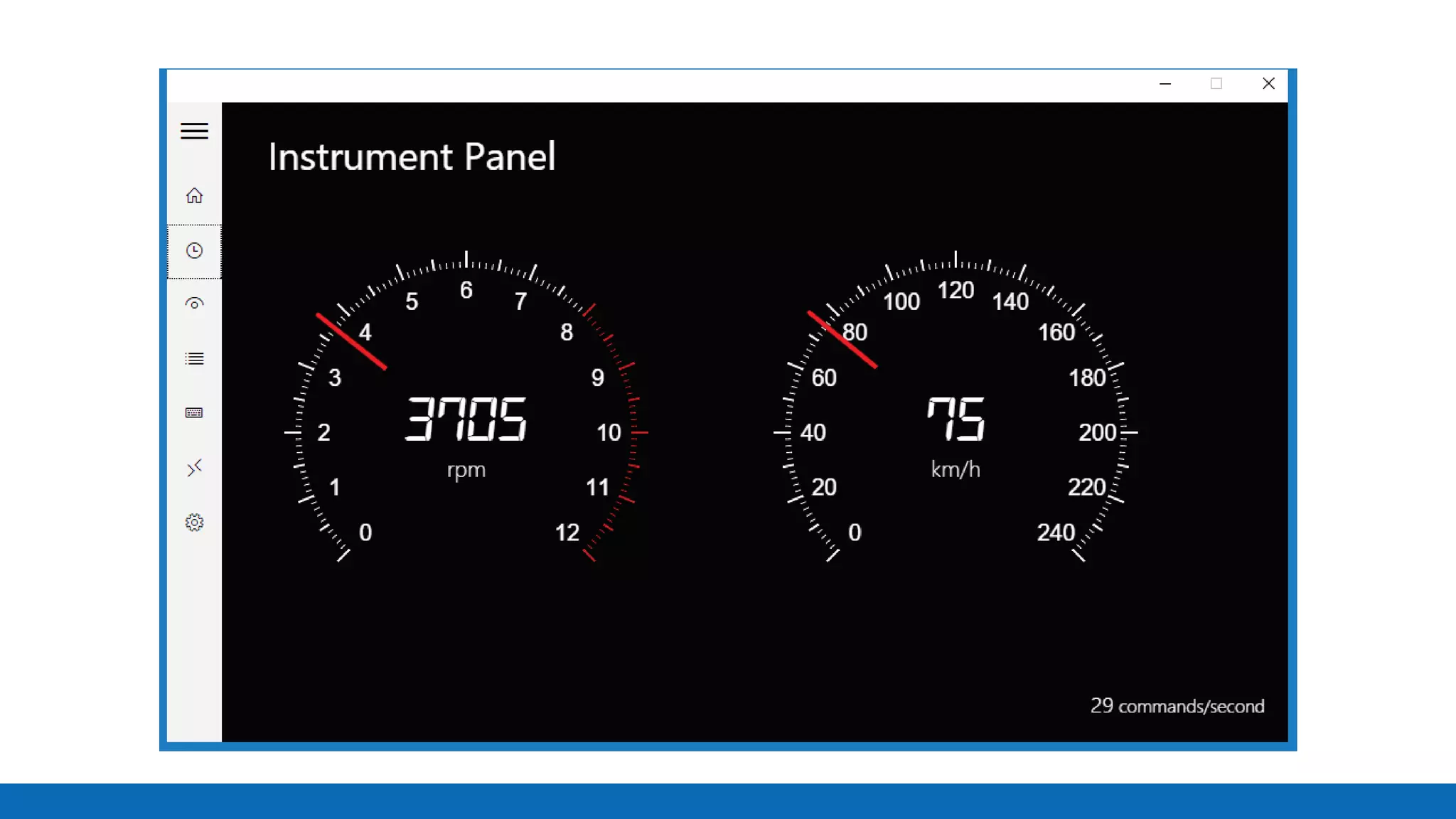

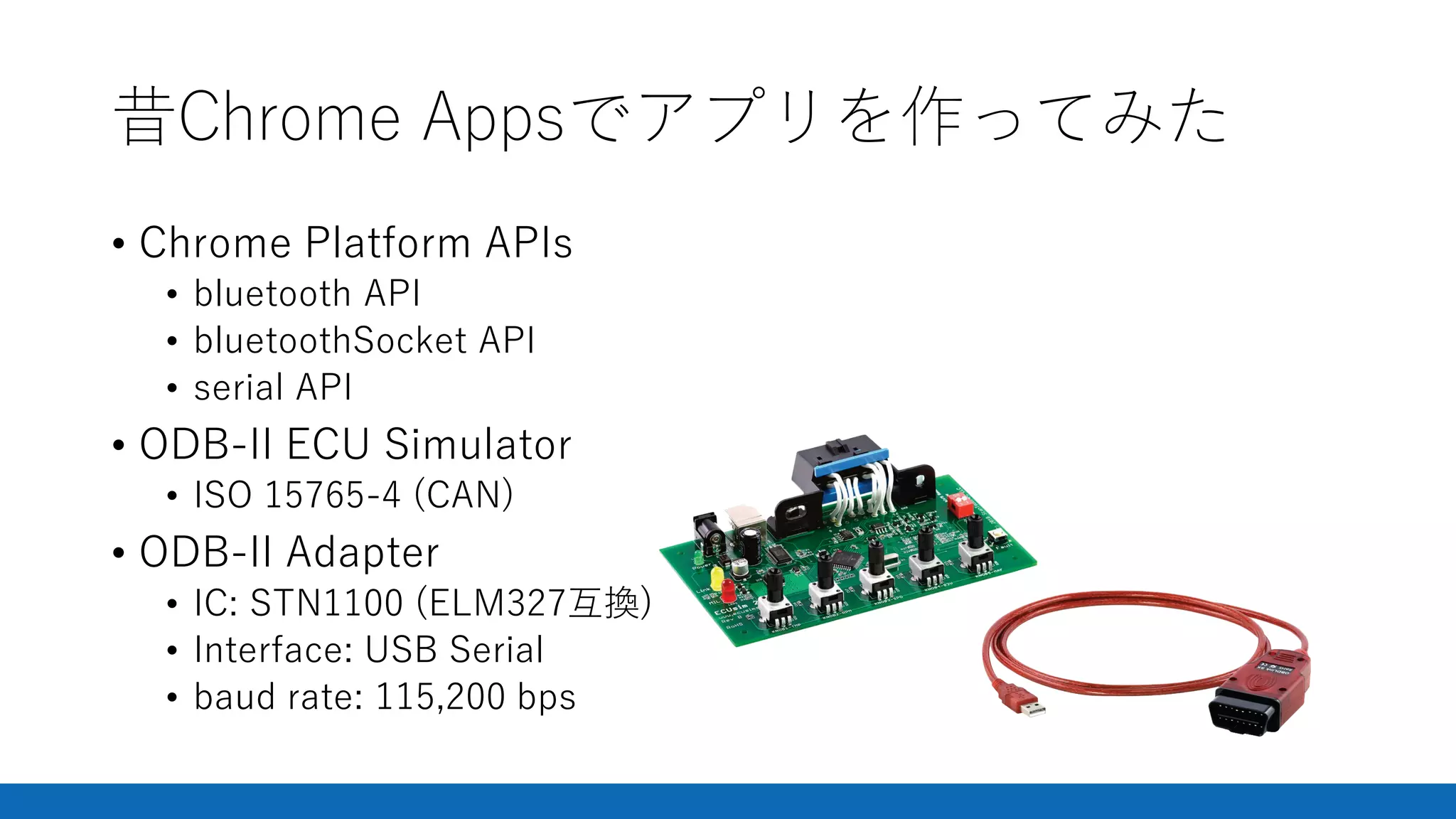

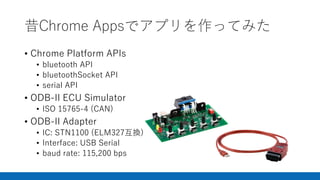

- 43. 昔Chrome Appsでアプリを作ってみた • ChromePlatform APIs • bluetooth API • bluetoothSocket API • serial API • ODB-II ECU Simulator • ISO 15765-4 (CAN) • ODB-II Adapter • IC: STN1100 (ELM327互換) • Interface: USB Serial • baud rate: 115,200 bps

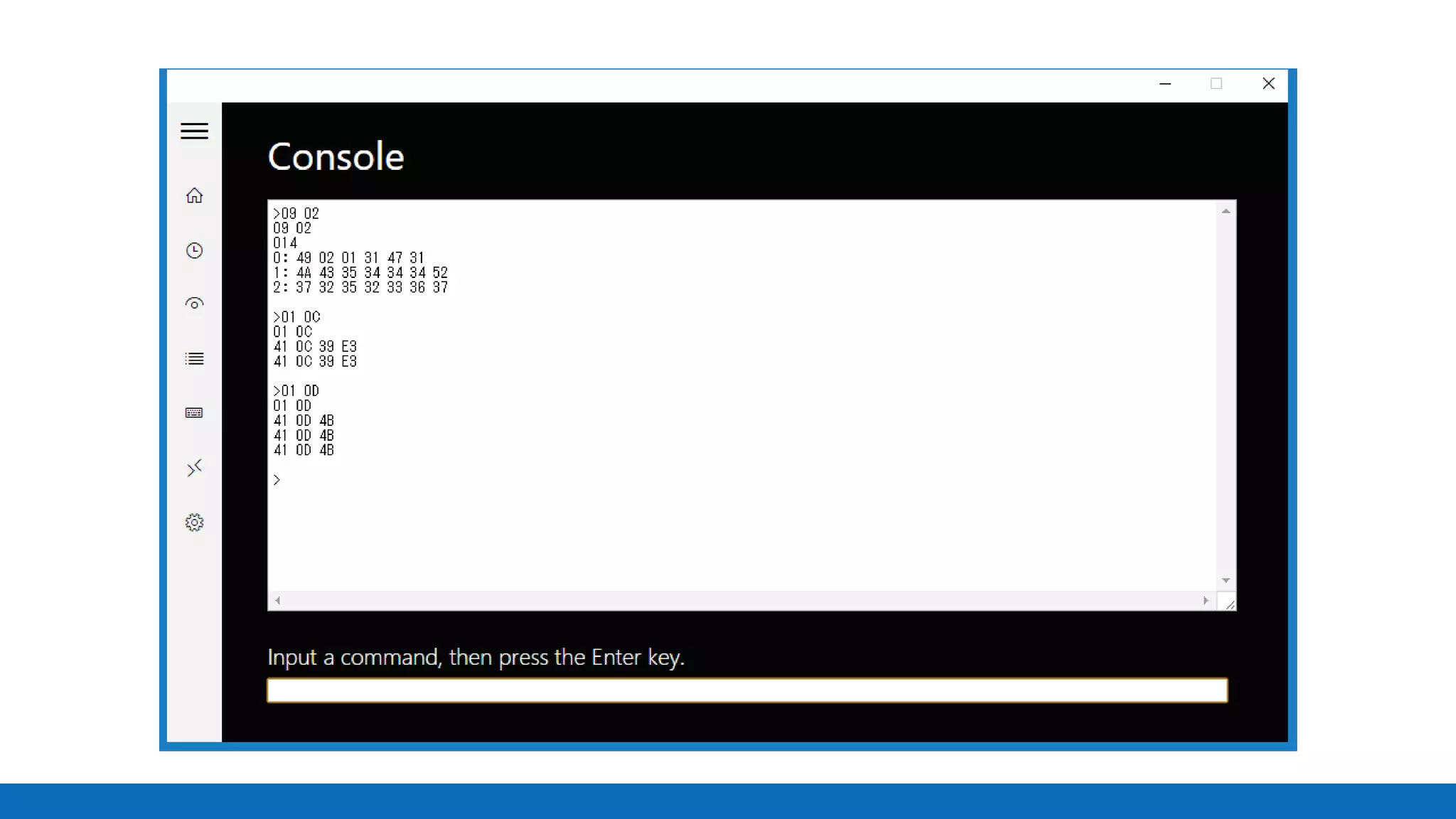

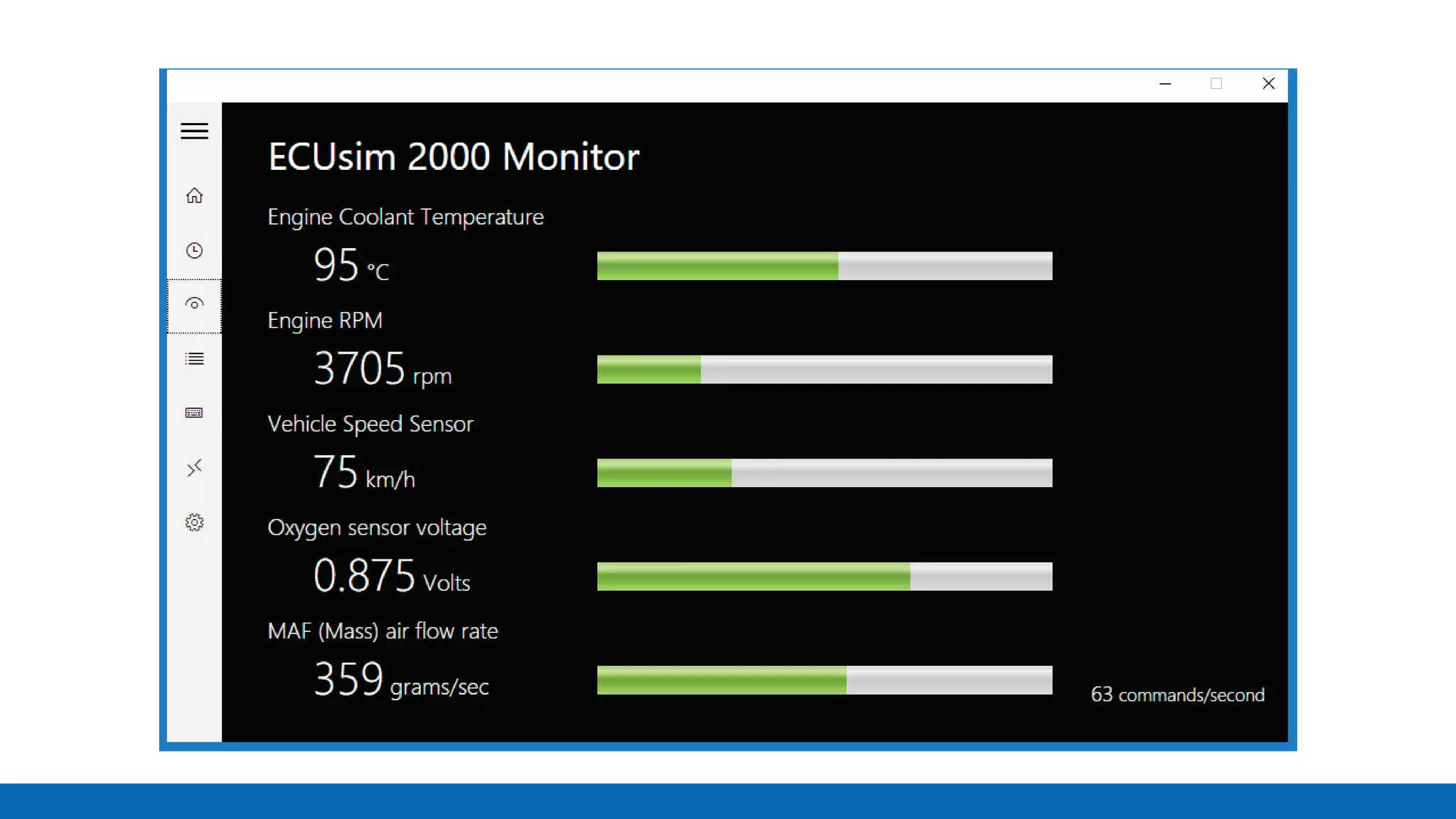

- 47. 47 [PR] Open HardwarePavilion APPS JAPAN 2018 @幕張メッセ
- 48. Open Hardware Pavilion(仮) • APPS JAPAN 2018＠幕張メッセ 2018年6月13日～15日 • 新たに Open Hardware Pavilion (仮) を企画中 • オープンでアプリ開発者フレンドリーなハードウェアを一堂に集結 • ご興味があるメーカーさん、ぜひお声がけください • ご意見、ご要望、お聞かせください
