cloudpack night #2で発表した資料です。

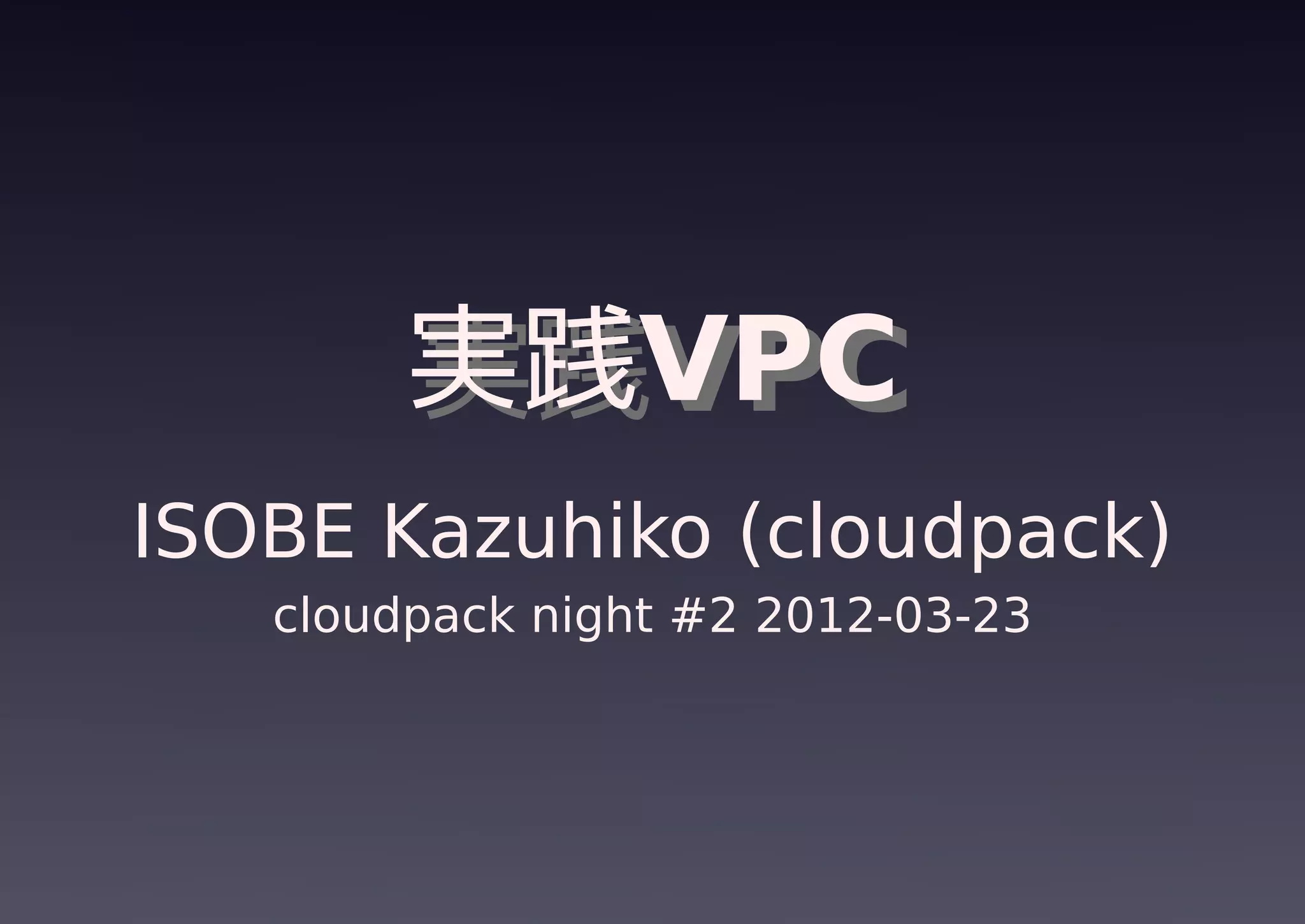

1. 実践VPC
実践VPC
ISOBE Kazuhiko (cloudpack)
cloudpack night #2 2012-03-23

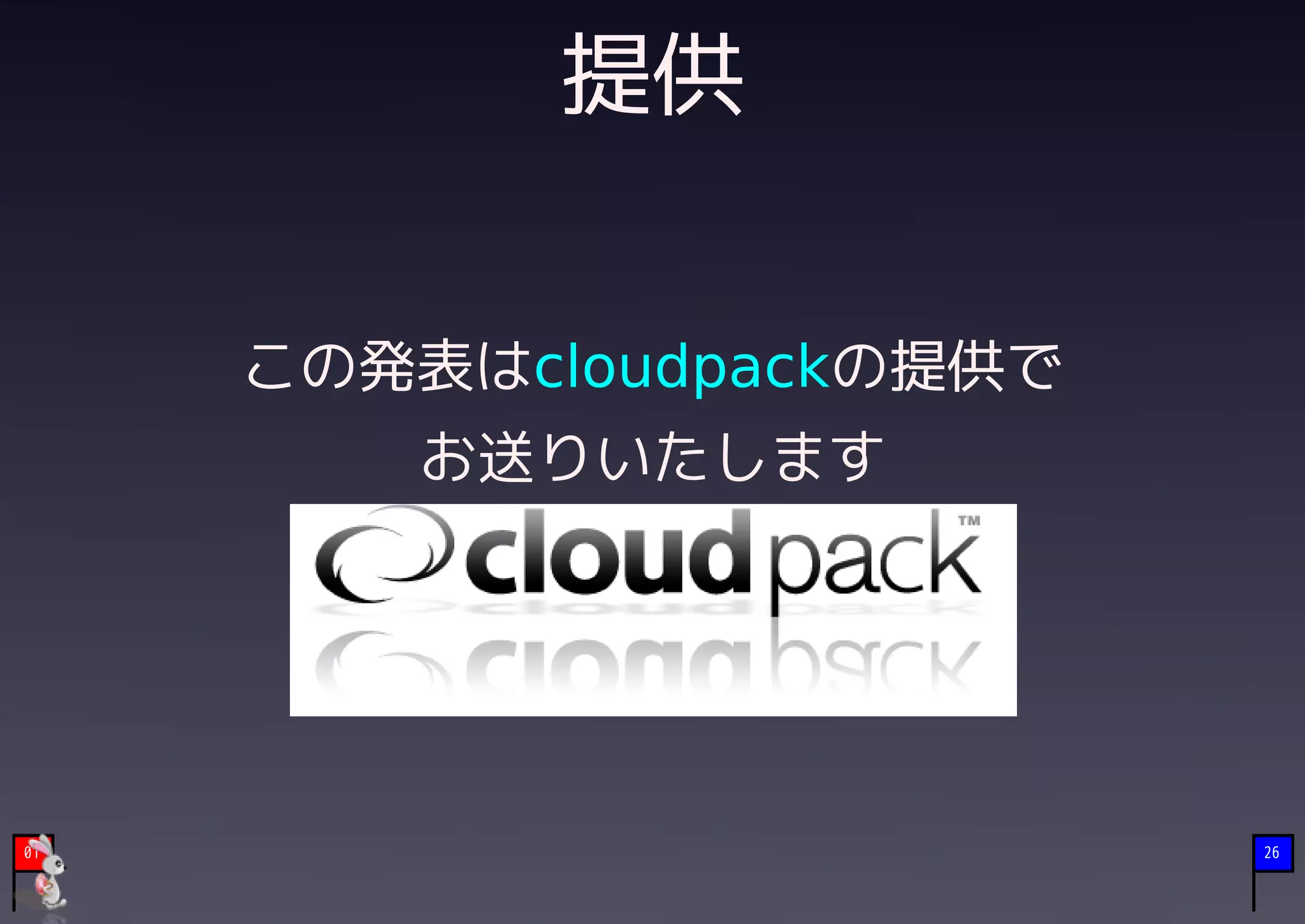

2. 提供
この発表はcloudpackの提供で
お送りいたします
01 26

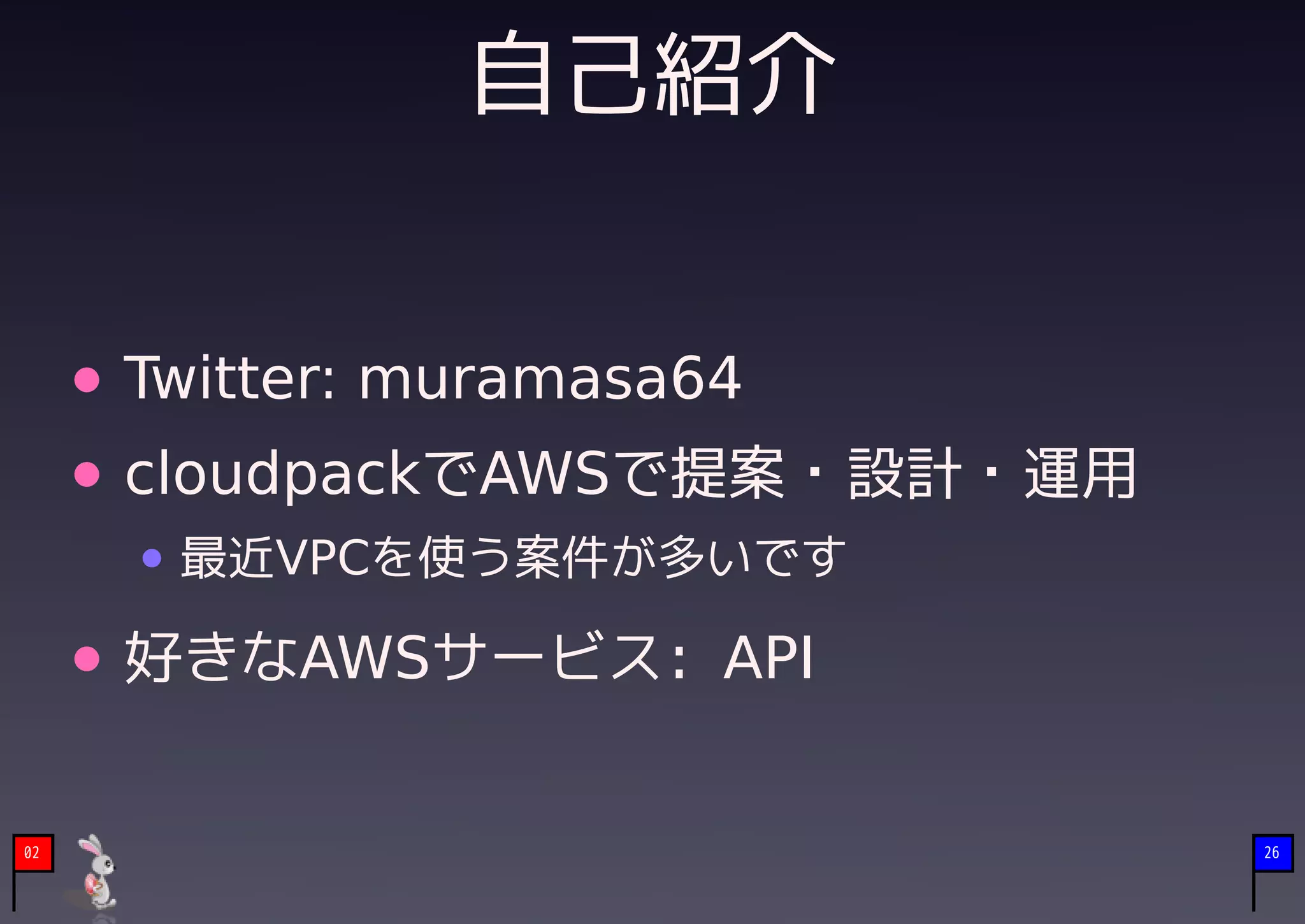

3. 自己紹介
Twitter: muramasa64
cloudpackでAWSで提案・設計・運用
最近VPCを使う案件が多いです
好きなAWSサービス: API
02 26

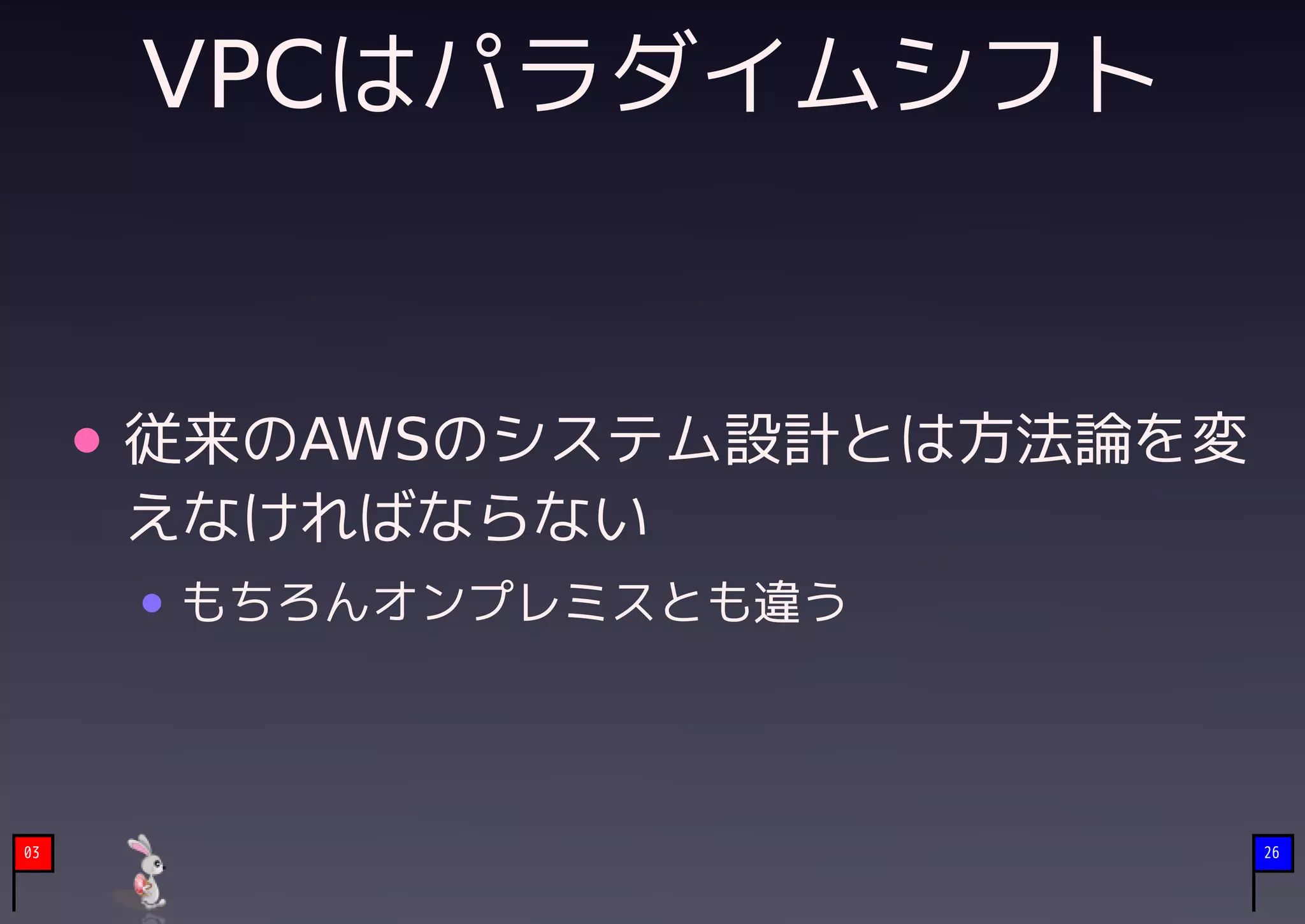

4. VPCはパラダイムシフト
従来のAWSのシステム設計とは方法論を変
えなければならない
もちろんオンプレミスとも違う
03 26

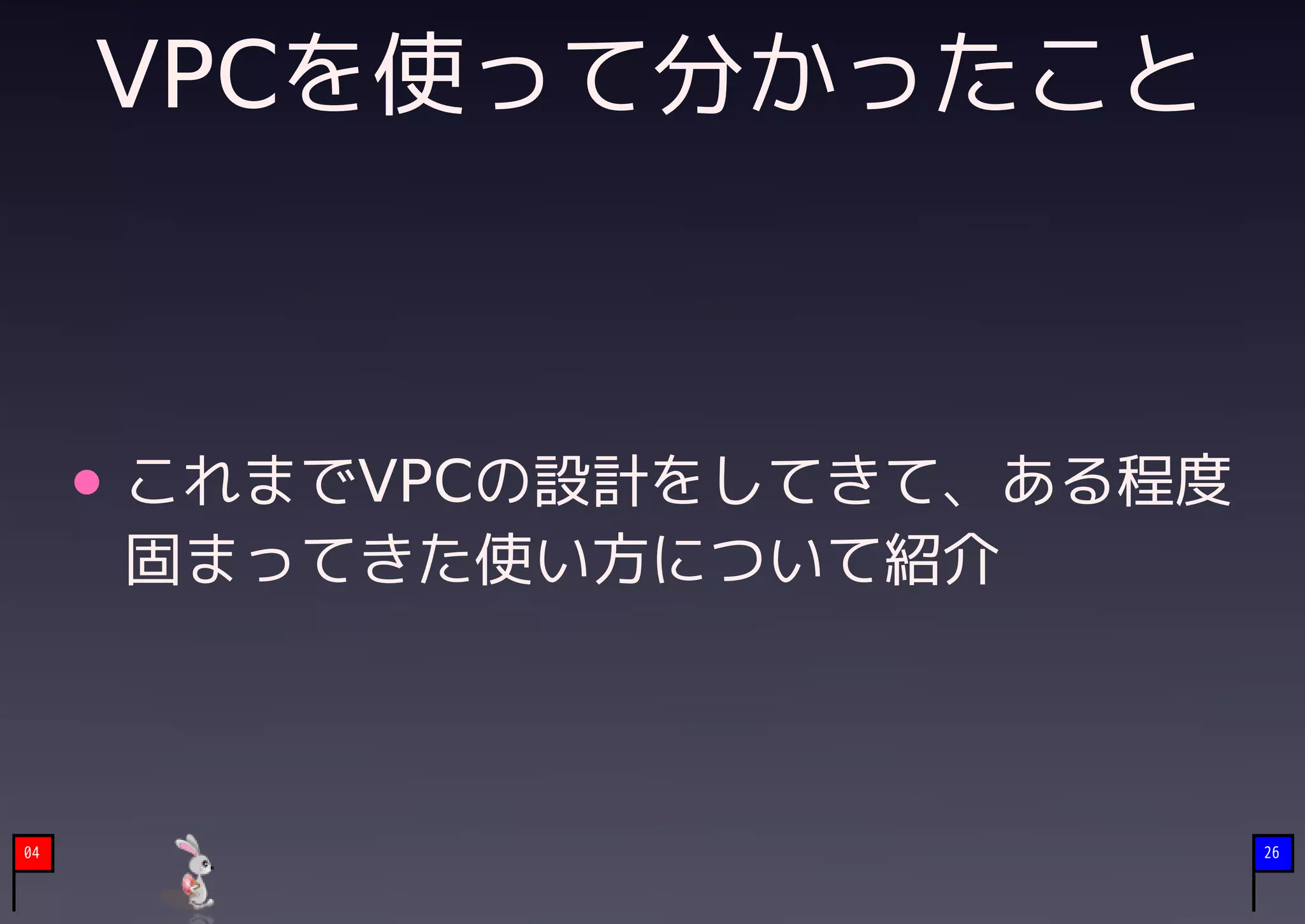

5. VPCを使って分かったこと
これまでVPCの設計をしてきて、ある程度
固まってきた使い方について紹介
04 26

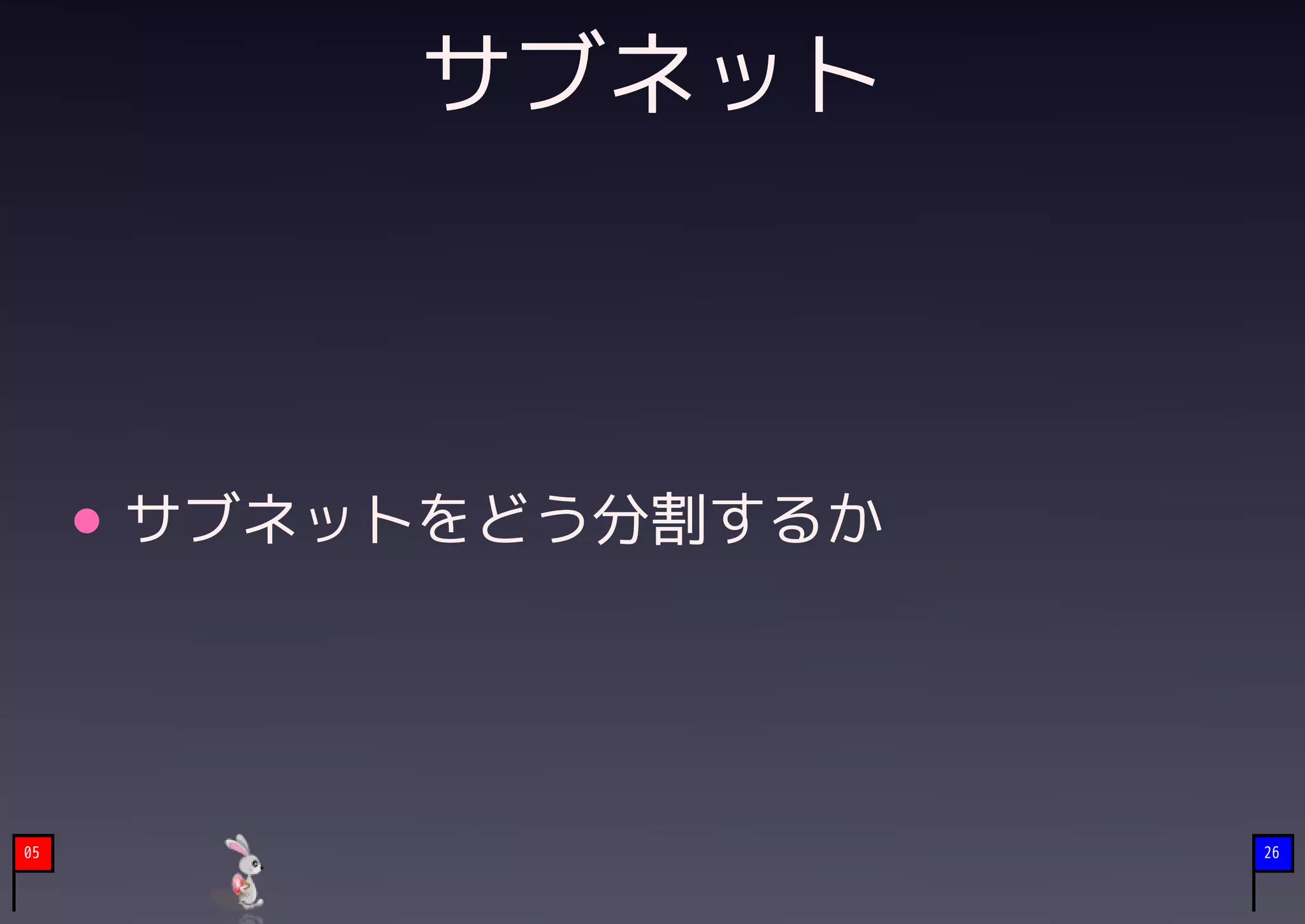

6. サブネット
サブネットをどう分割するか
05 26

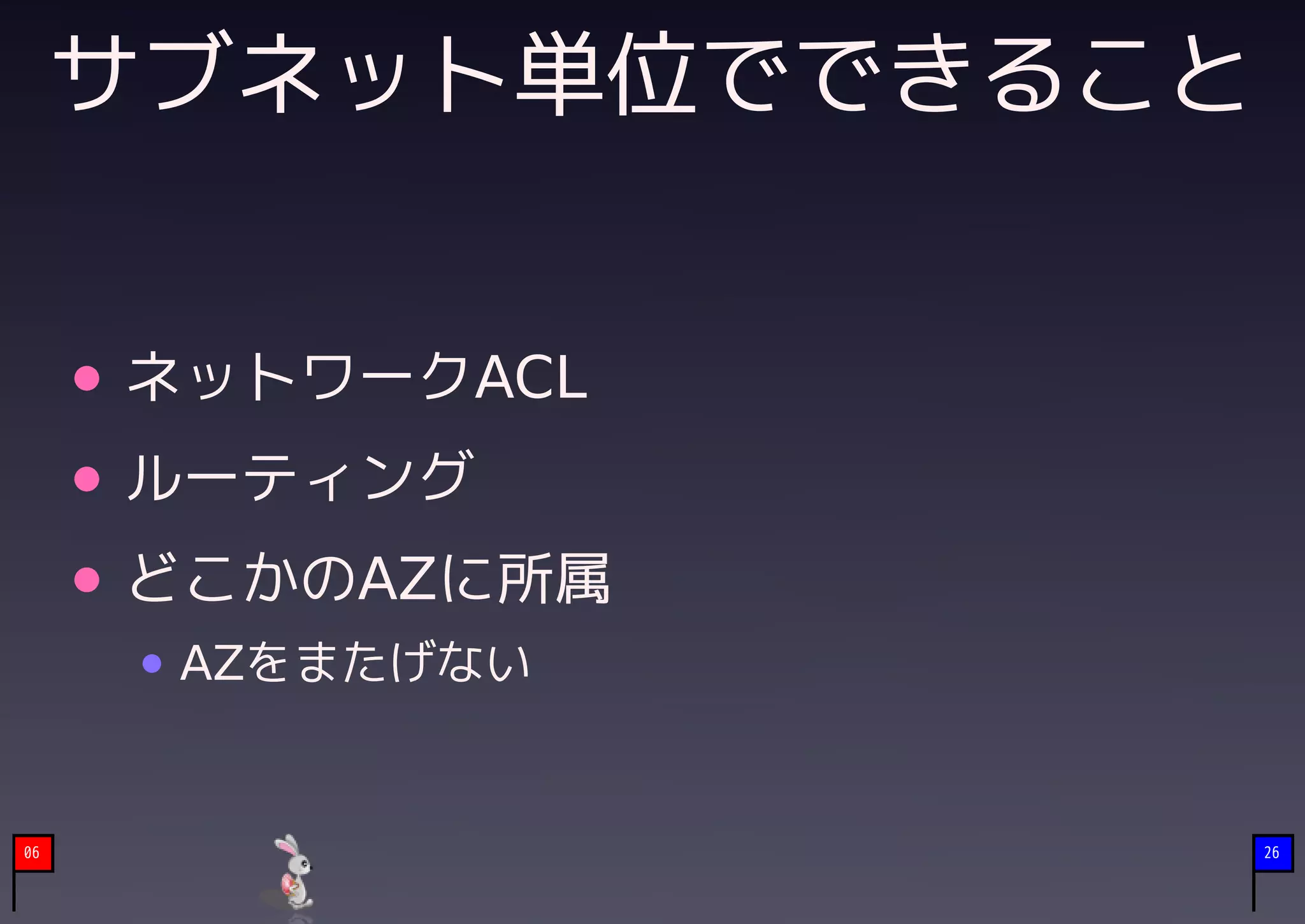

7. サブネット単位でできること
ネットワークACL
ルーティング
どこかのAZに所属
AZをまたげない
06 26

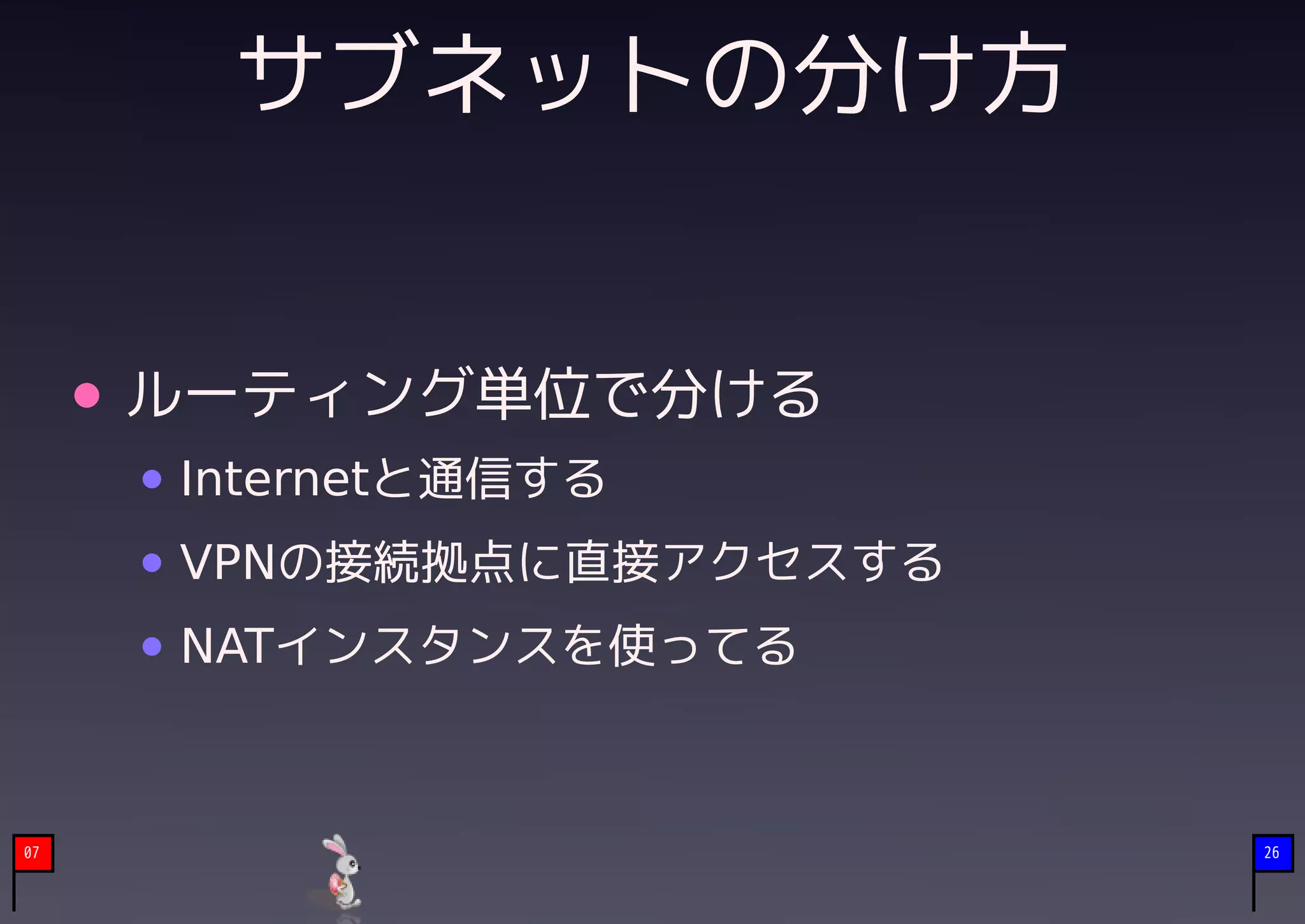

8. サブネットの分け方
ルーティング単位で分ける
Internetと通信する
VPNの接続拠点に直接アクセスする
NATインスタンスを使ってる
07 26

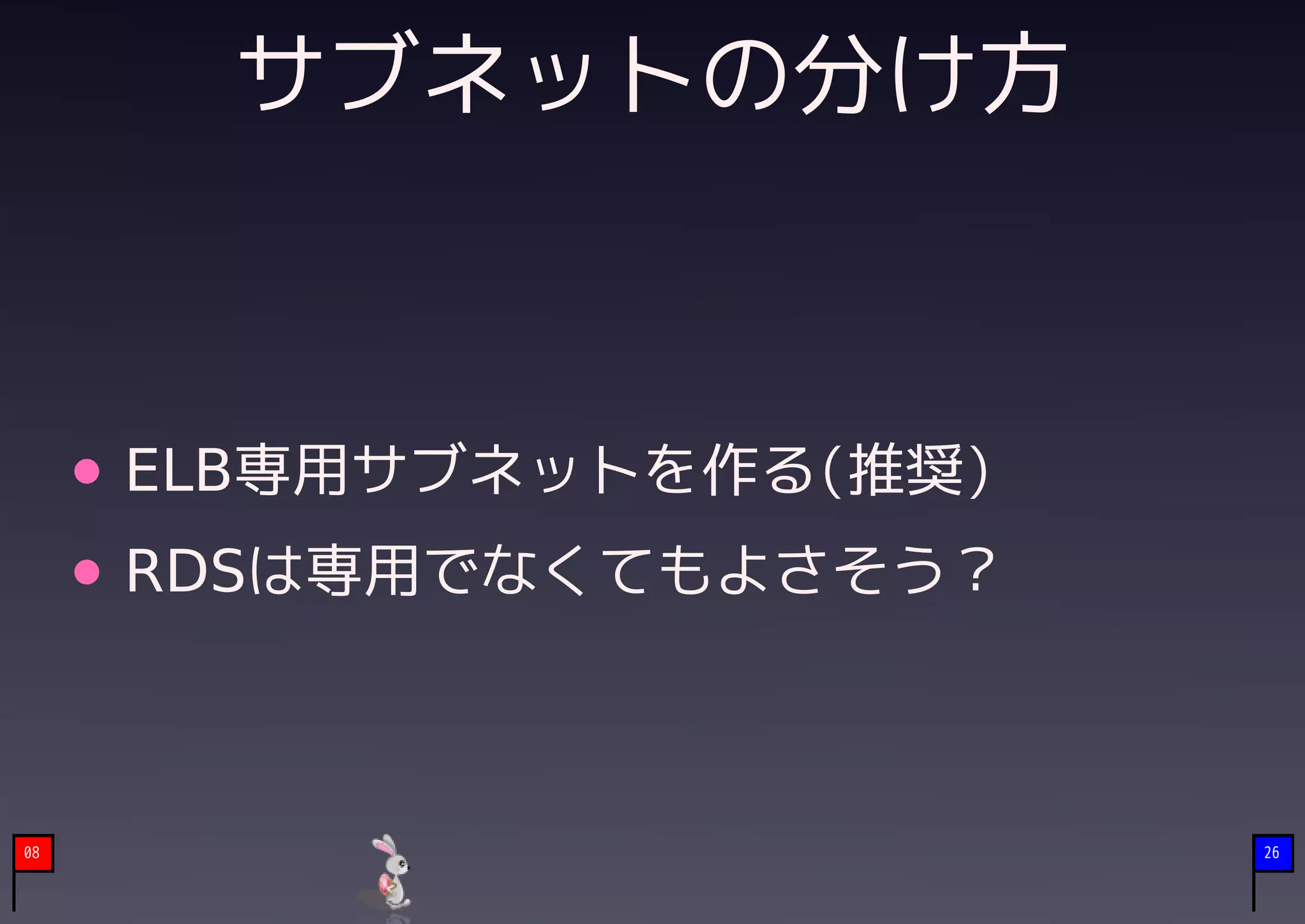

9. サブネットの分け方
ELB専用サブネットを作る(推奨)
RDSは専用でなくてもよさそう？
08 26

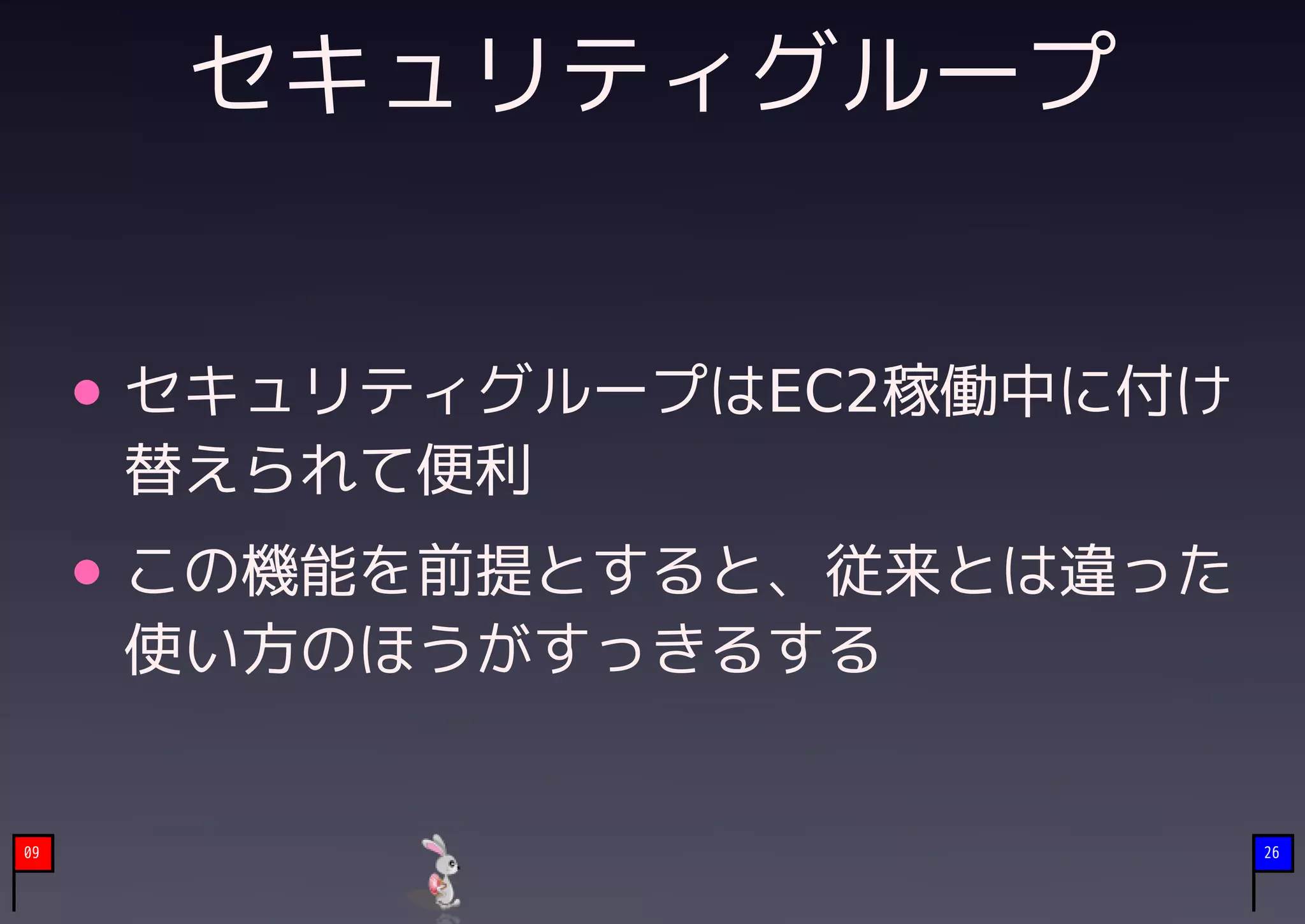

10. セキュリティグループ
セキュリティグループはEC2稼働中に付け
替えられて便利
この機能を前提とすると、従来とは違った
使い方のほうがすっきるする
09 26

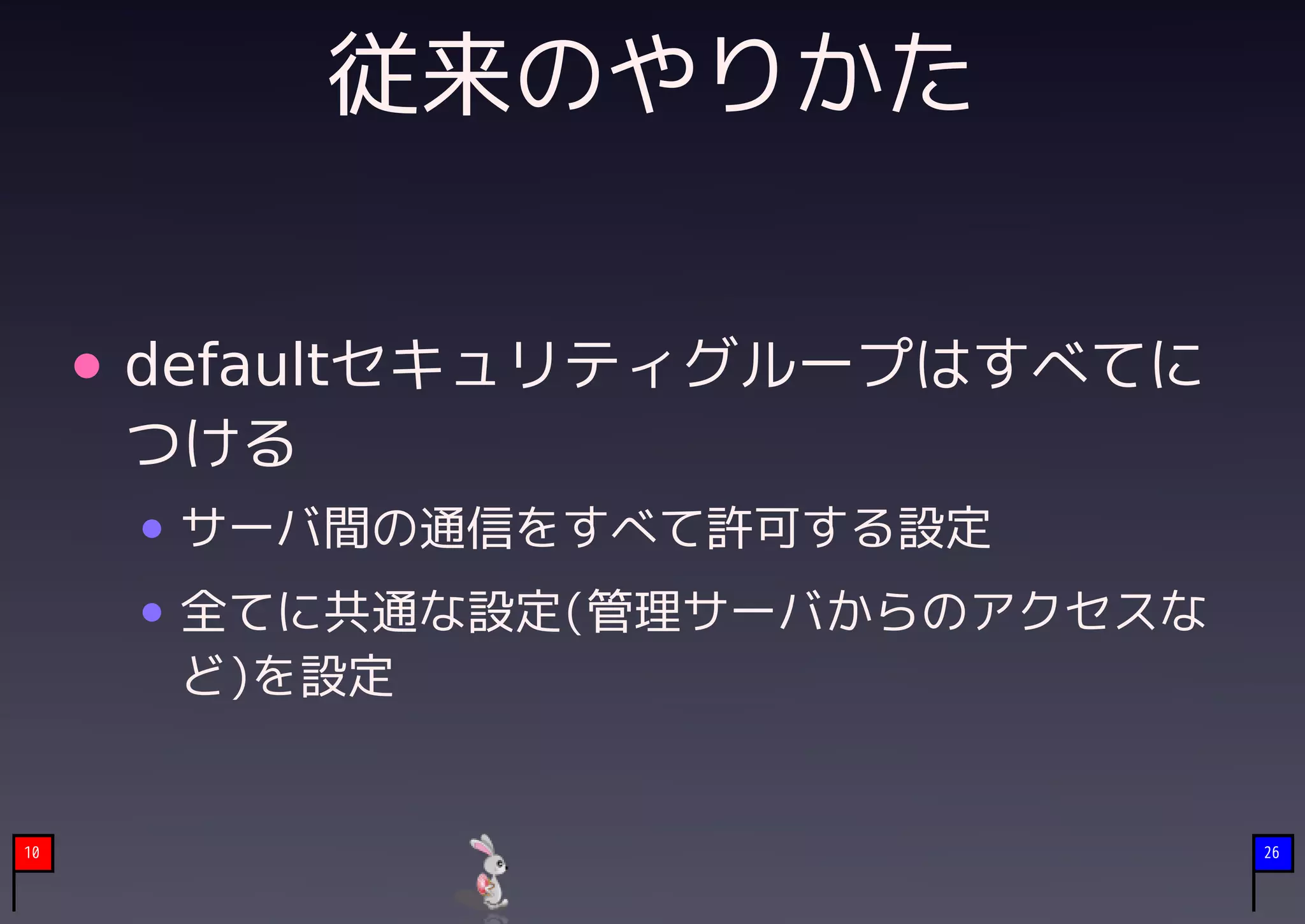

11. 従来のやりかた
defaultセキュリティグループはすべてに
つける
サーバ間の通信をすべて許可する設定
全てに共通な設定(管理サーバからのアクセスな
ど)を設定
10 26

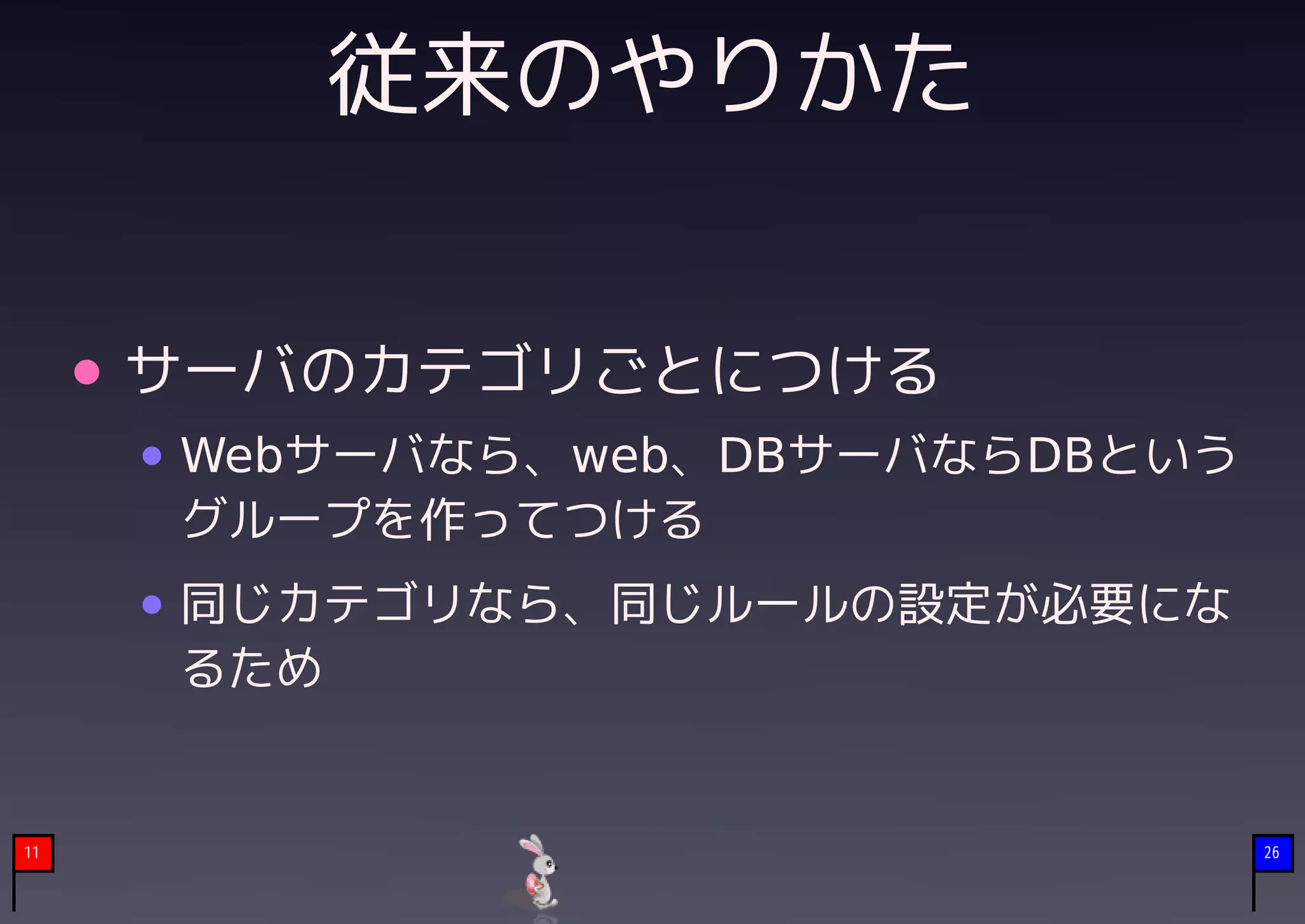

12. 従来のやりかた
サーバのカテゴリごとにつける
Webサーバなら、web、DBサーバならDBという
グループを作ってつける
同じカテゴリなら、同じルールの設定が必要にな
るため
11 26

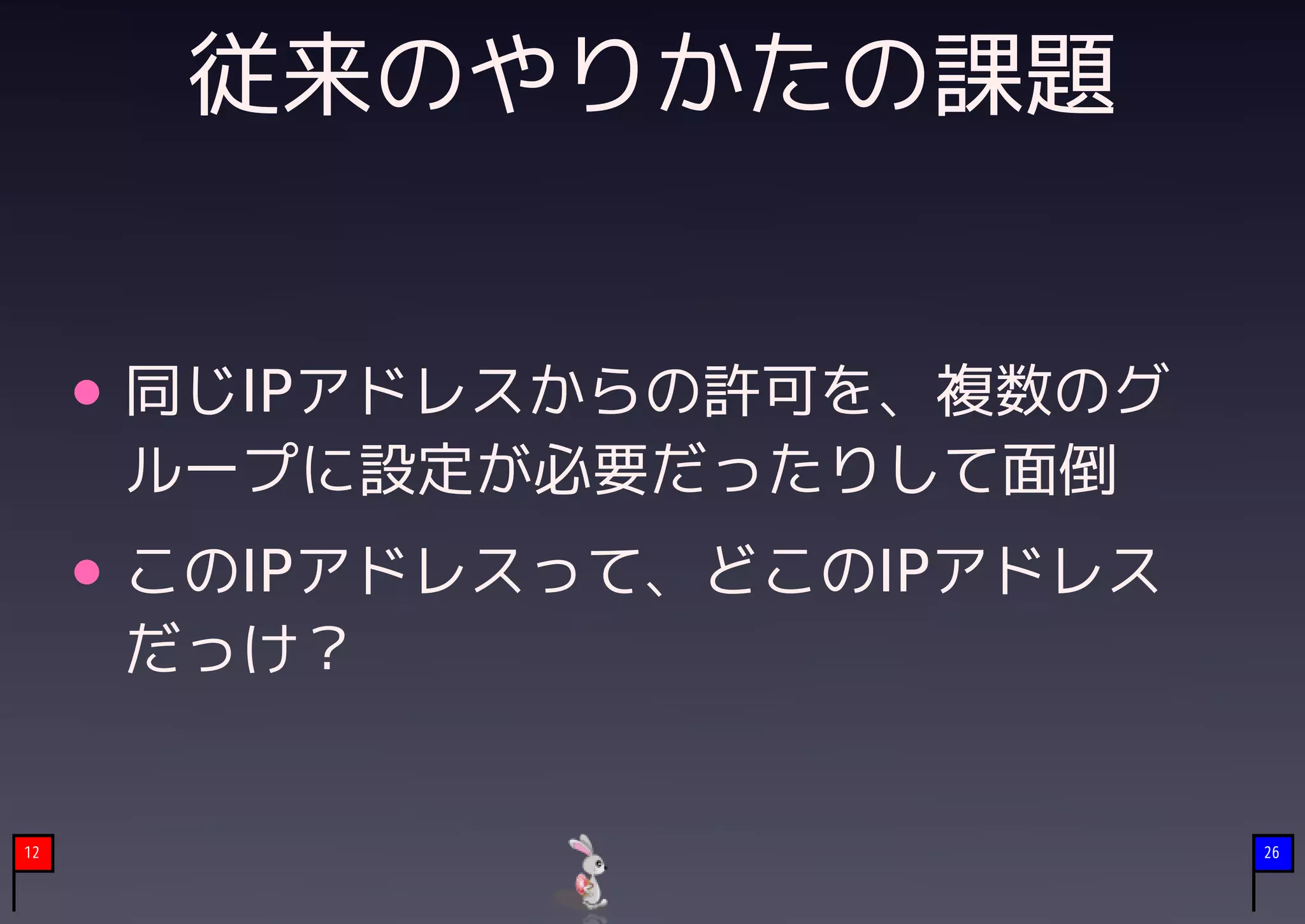

13. 従来のやりかたの課題
同じIPアドレスからの許可を、複数のグ
ループに設定が必要だったりして面倒
このIPアドレスって、どこのIPアドレス
だっけ？
12 26

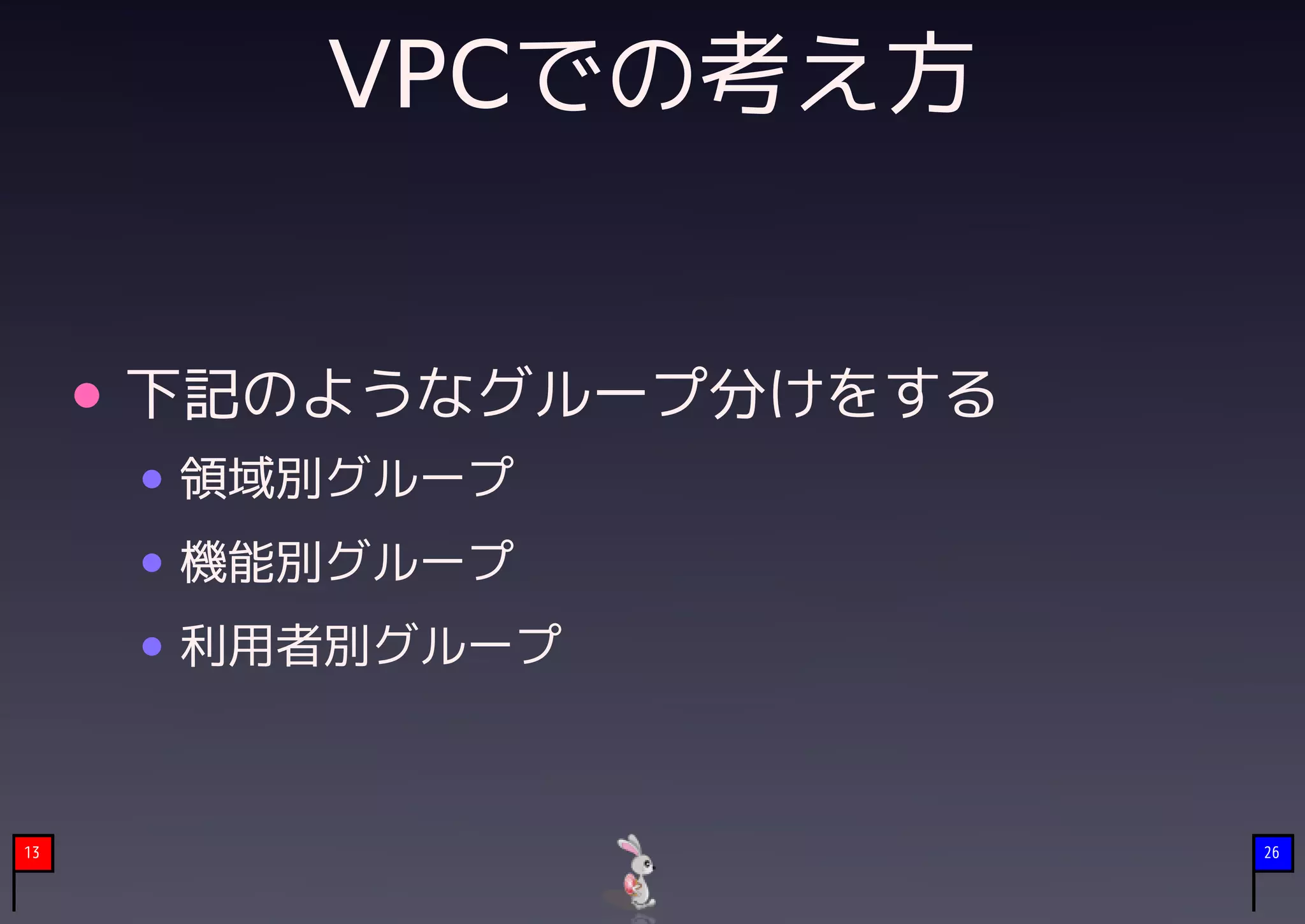

14. VPCでの考え方
下記のようなグループ分けをする
領域別グループ
機能別グループ
利用者別グループ
13 26

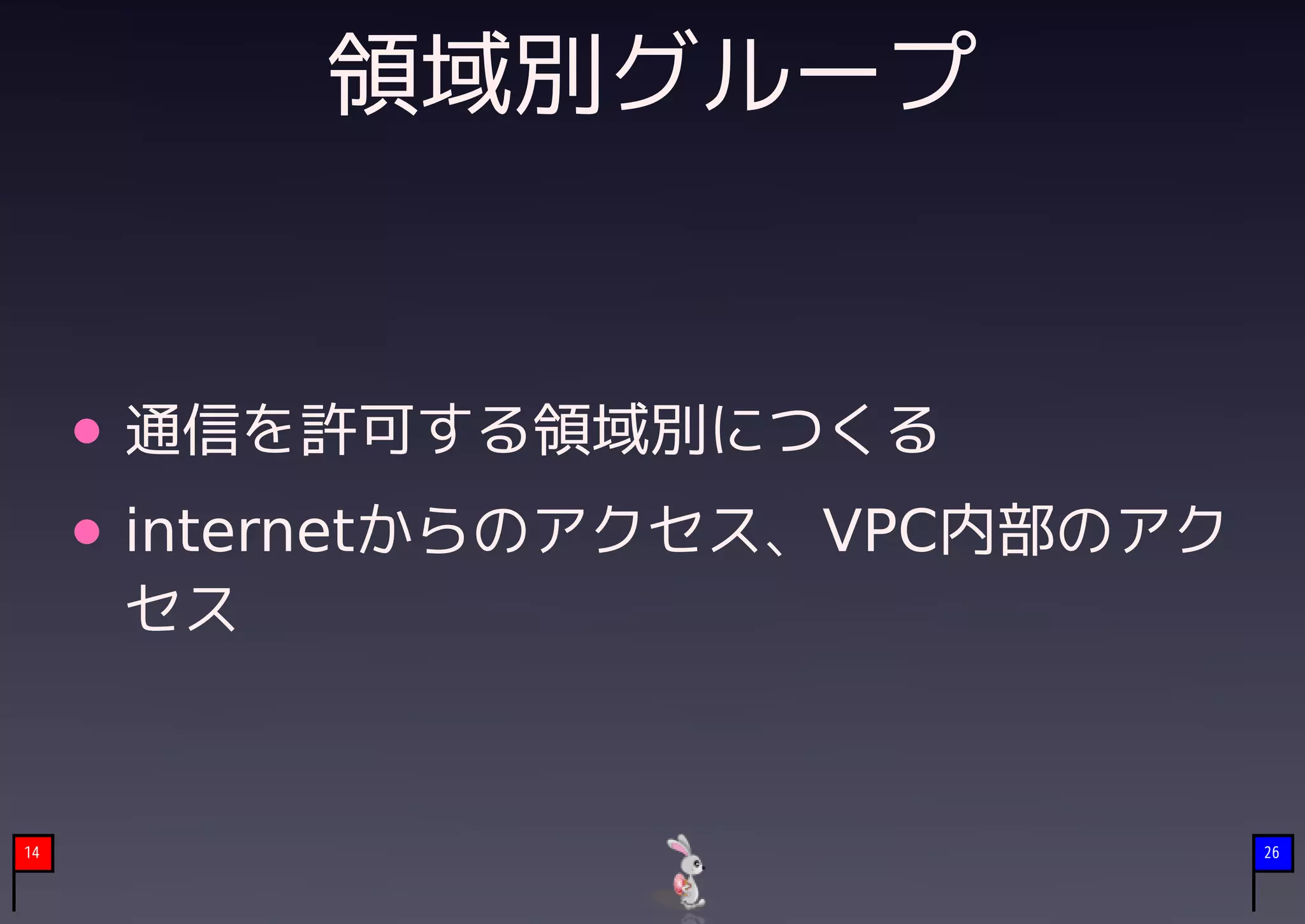

15. 領域別グループ
通信を許可する領域別につくる
internetからのアクセス、VPC内部のアク
セス
14 26

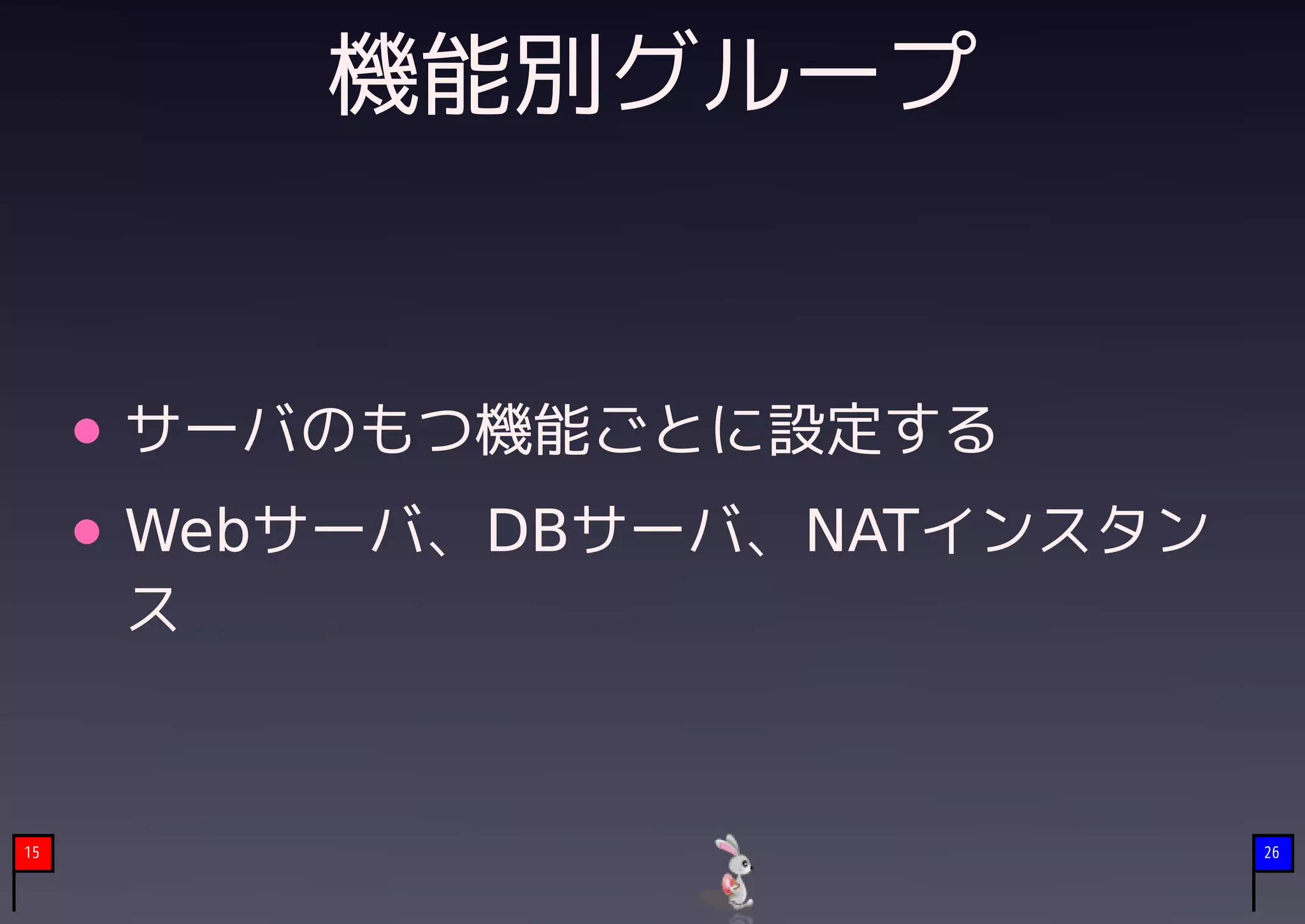

16. 機能別グループ
サーバのもつ機能ごとに設定する
Webサーバ、DBサーバ、NATインスタン
ス
15 26

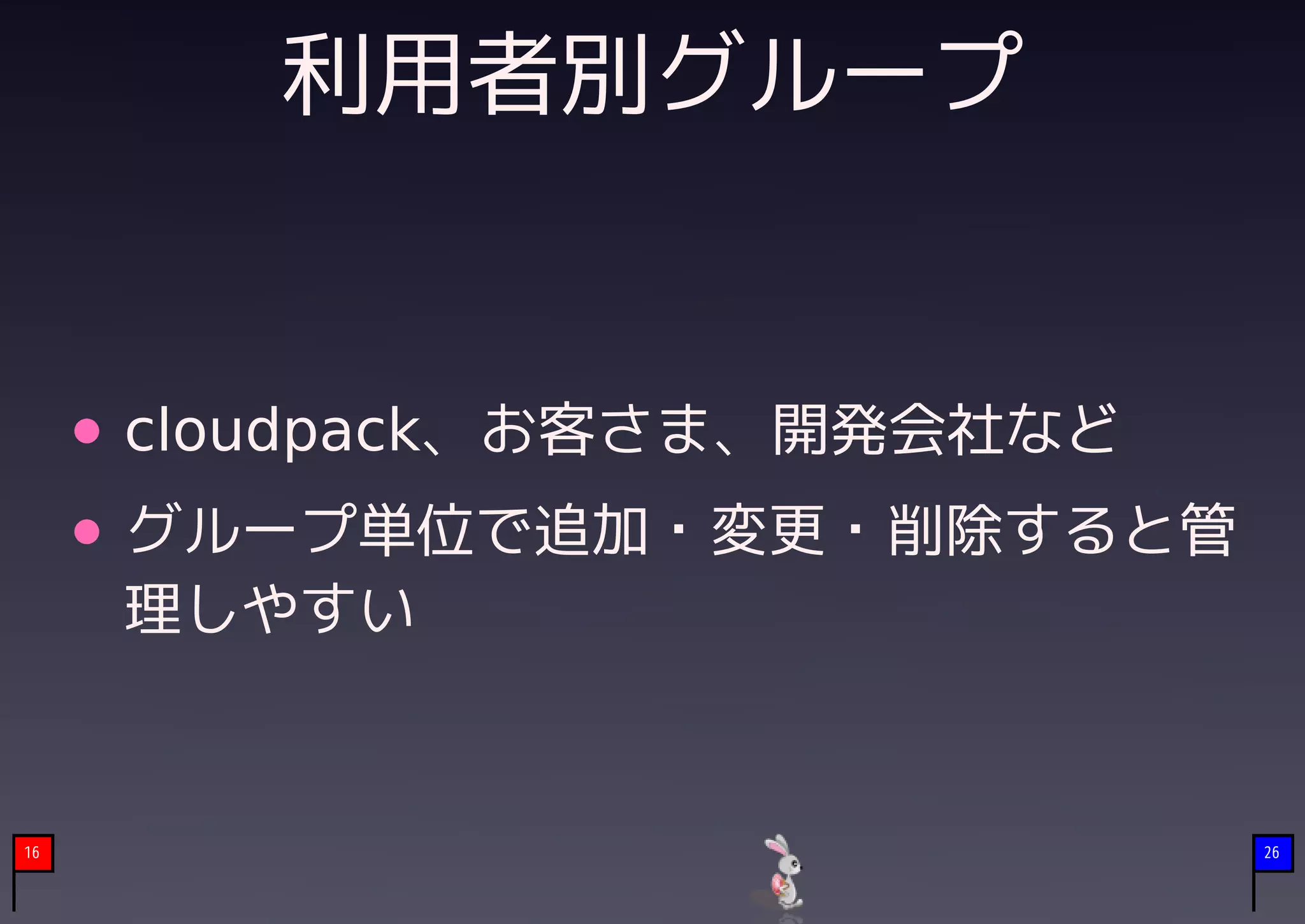

17. 利用者別グループ
cloudpack、お客さま、開発会社など
グループ単位で追加・変更・削除すると管
理しやすい
16 26

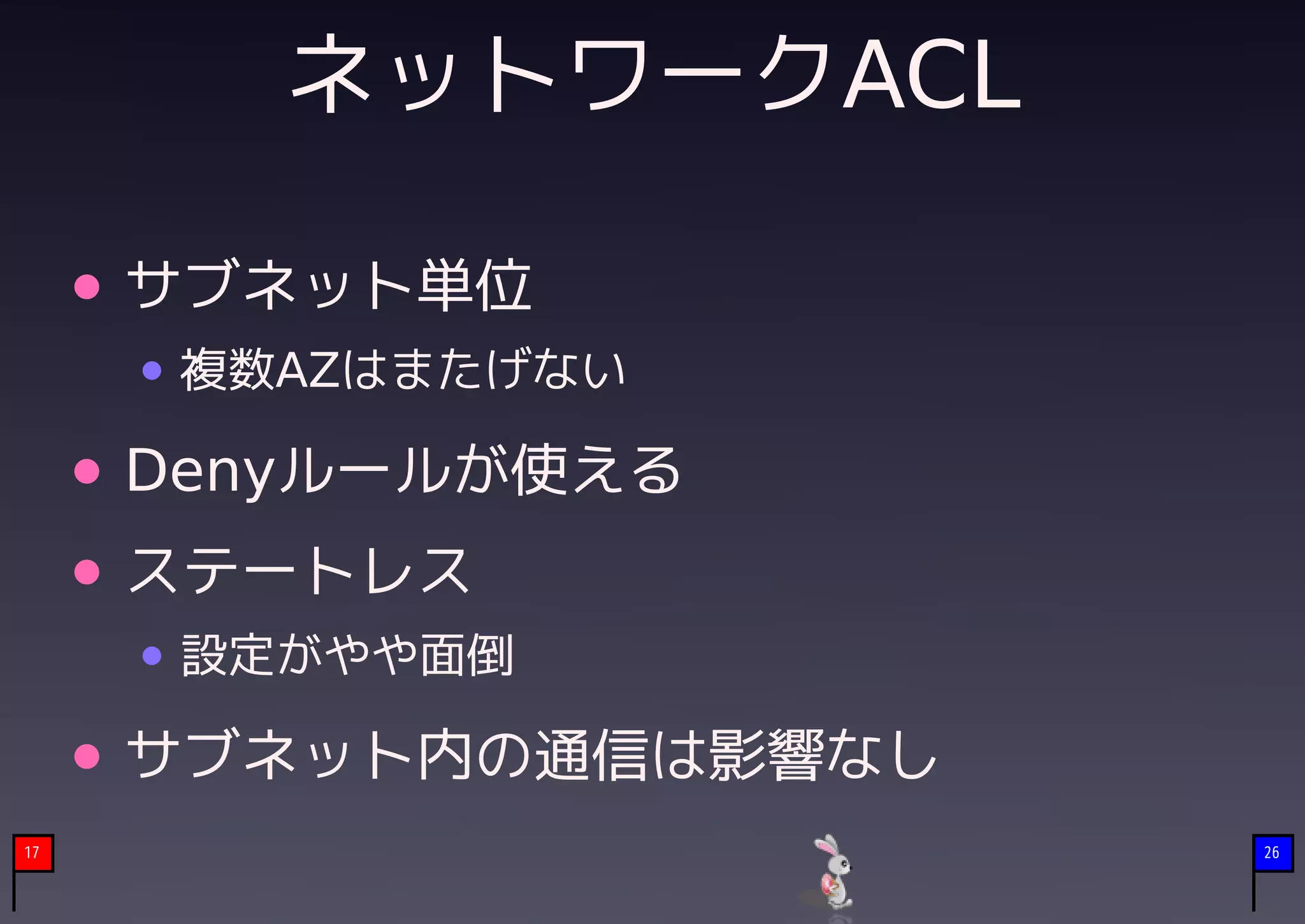

18. ネットワークACL
サブネット単位
複数AZはまたげない
Denyルールが使える
ステートレス
設定がやや面倒
サブネット内の通信は影響なし
17 26

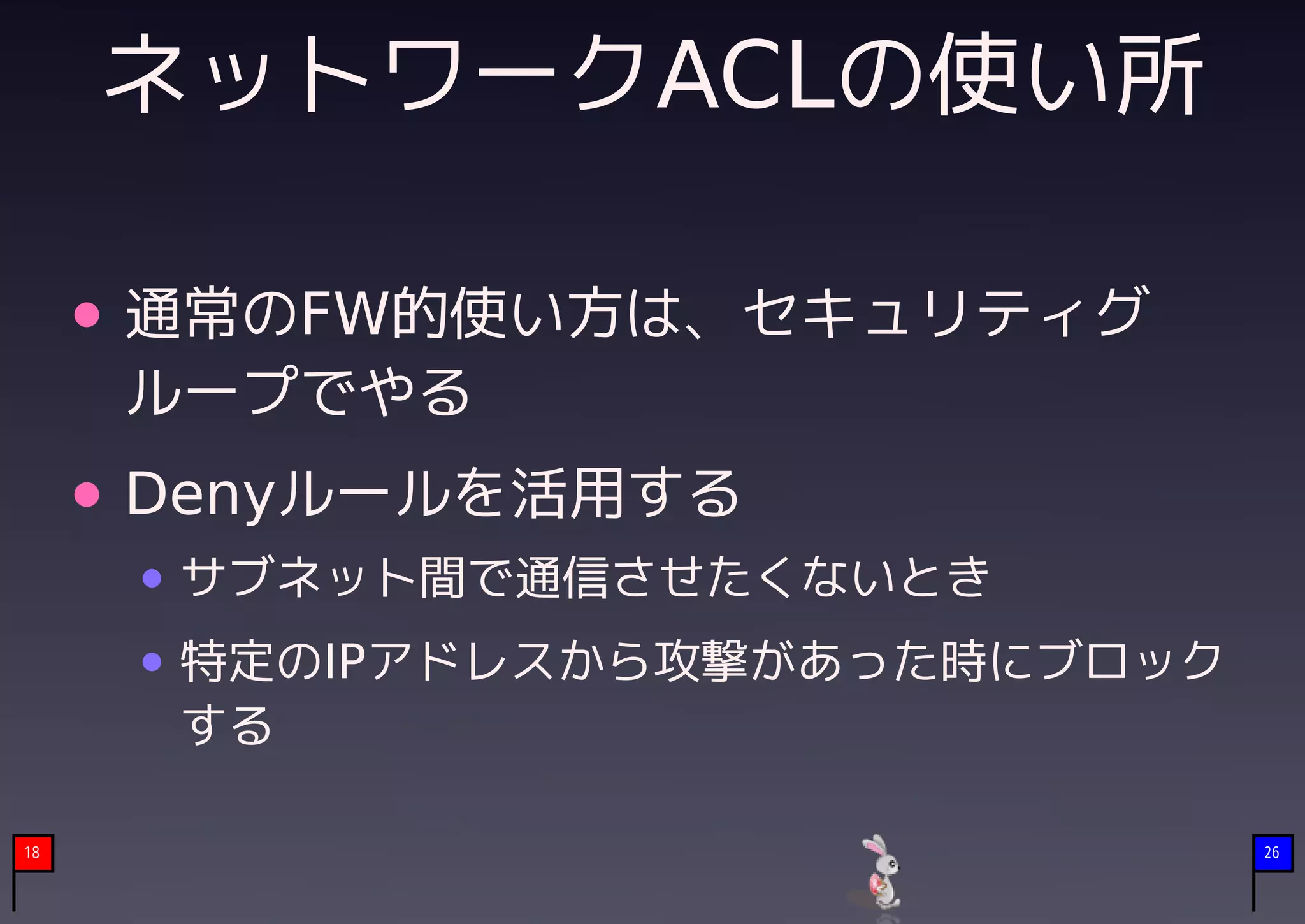

19. ネットワークACLの使い所
通常のFW的使い方は、セキュリティグ
ループでやる
Denyルールを活用する
サブネット間で通信させたくないとき
特定のIPアドレスから攻撃があった時にブロック
する
18 26

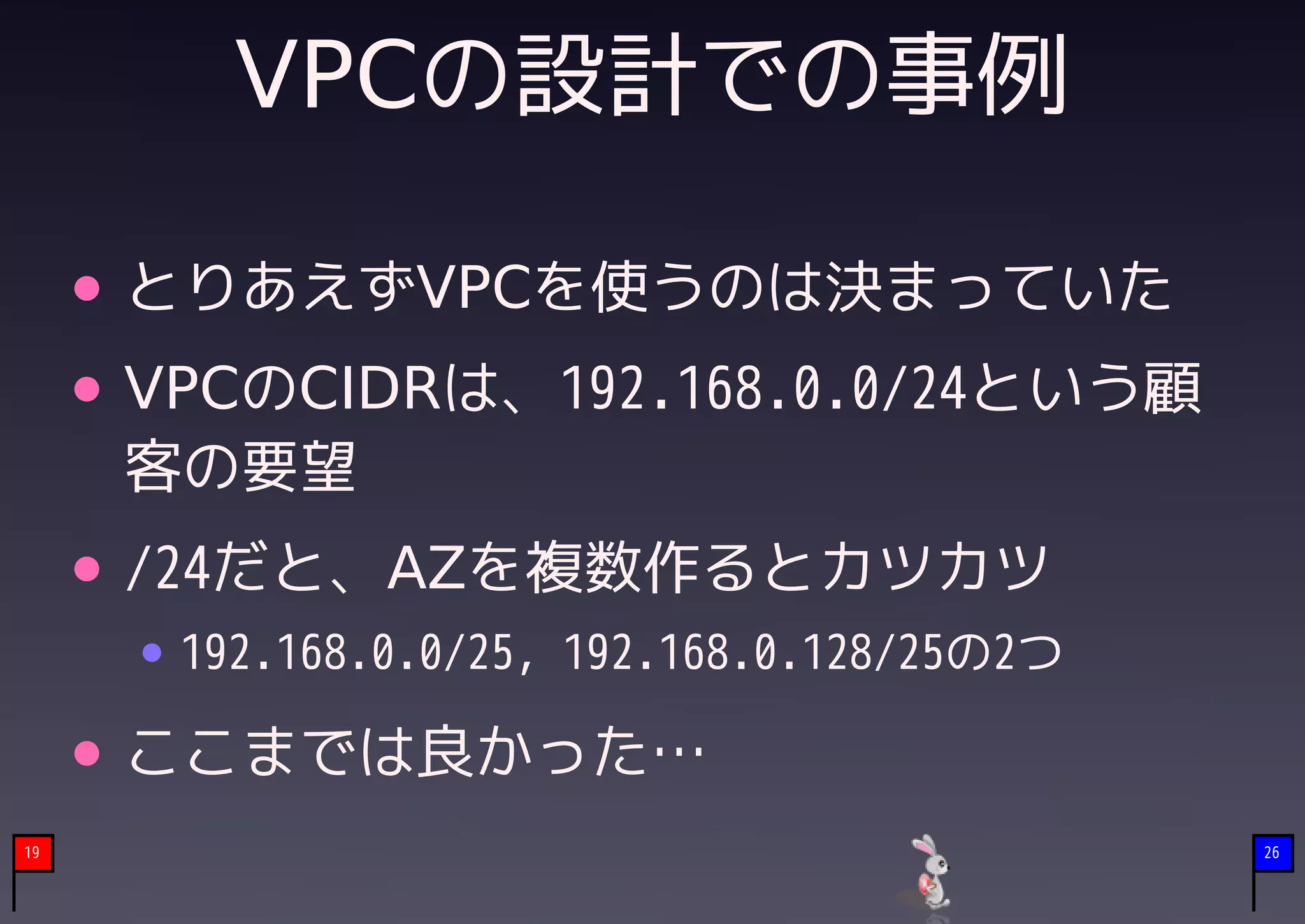

20. VPCの設計での事例
とりあえずVPCを使うのは決まっていた
VPCのCIDRは、192.168.0.0/24という顧
客の要望
/24だと、AZを複数作るとカツカツ
192.168.0.0/25, 192.168.0.128/25の2つ
ここまでは良かった…
19 26

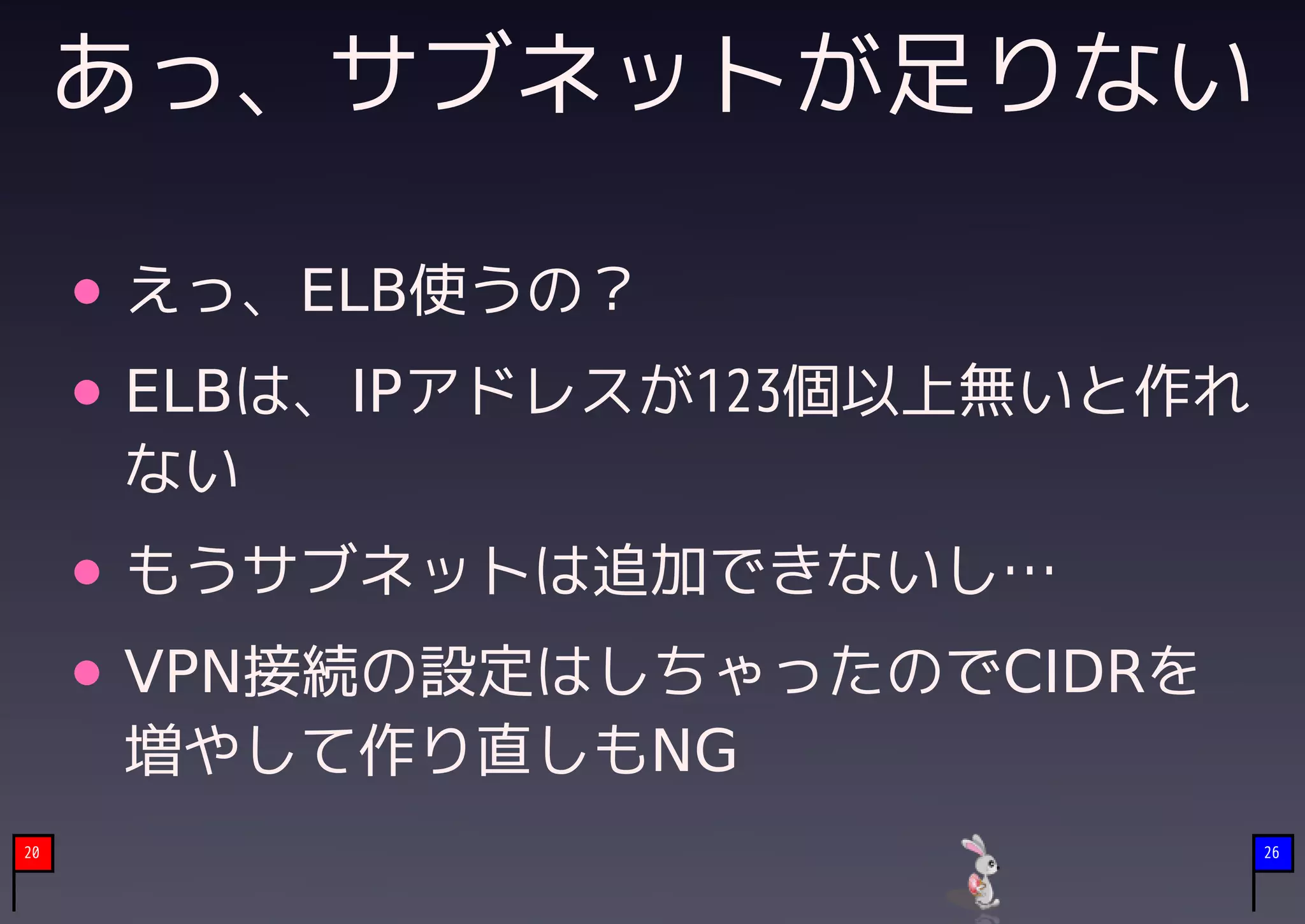

21. あっ、サブネットが足りない
えっ、ELB使うの？
ELBは、IPアドレスが123個以上無いと作れ
ない
もうサブネットは追加できないし…
VPN接続の設定はしちゃったのでCIDRを
増やして作り直しもNG
20 26

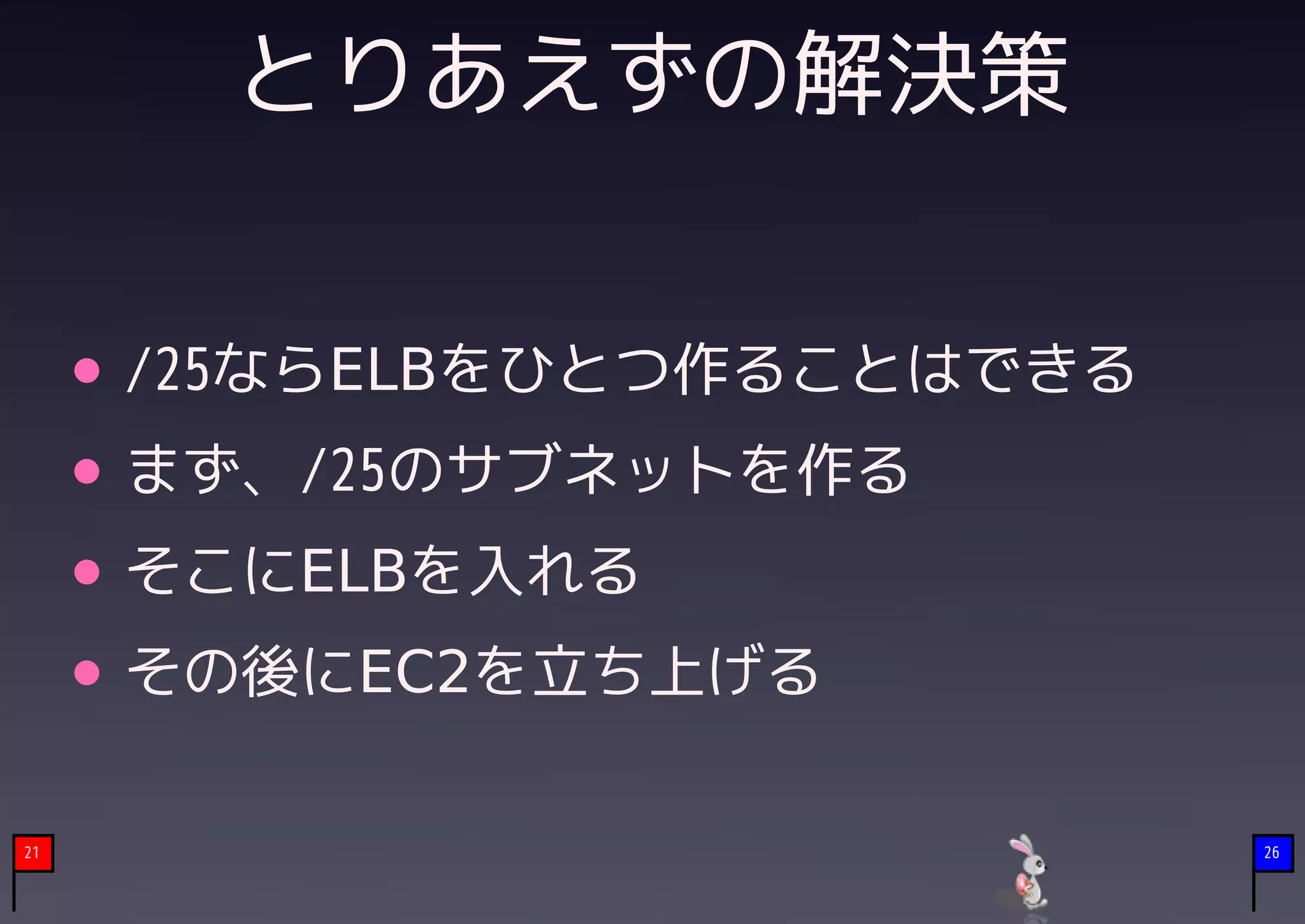

22. とりあえずの解決策
/25ならELBをひとつ作ることはできる
まず、/25のサブネットを作る
そこにELBを入れる
その後にEC2を立ち上げる
21 26

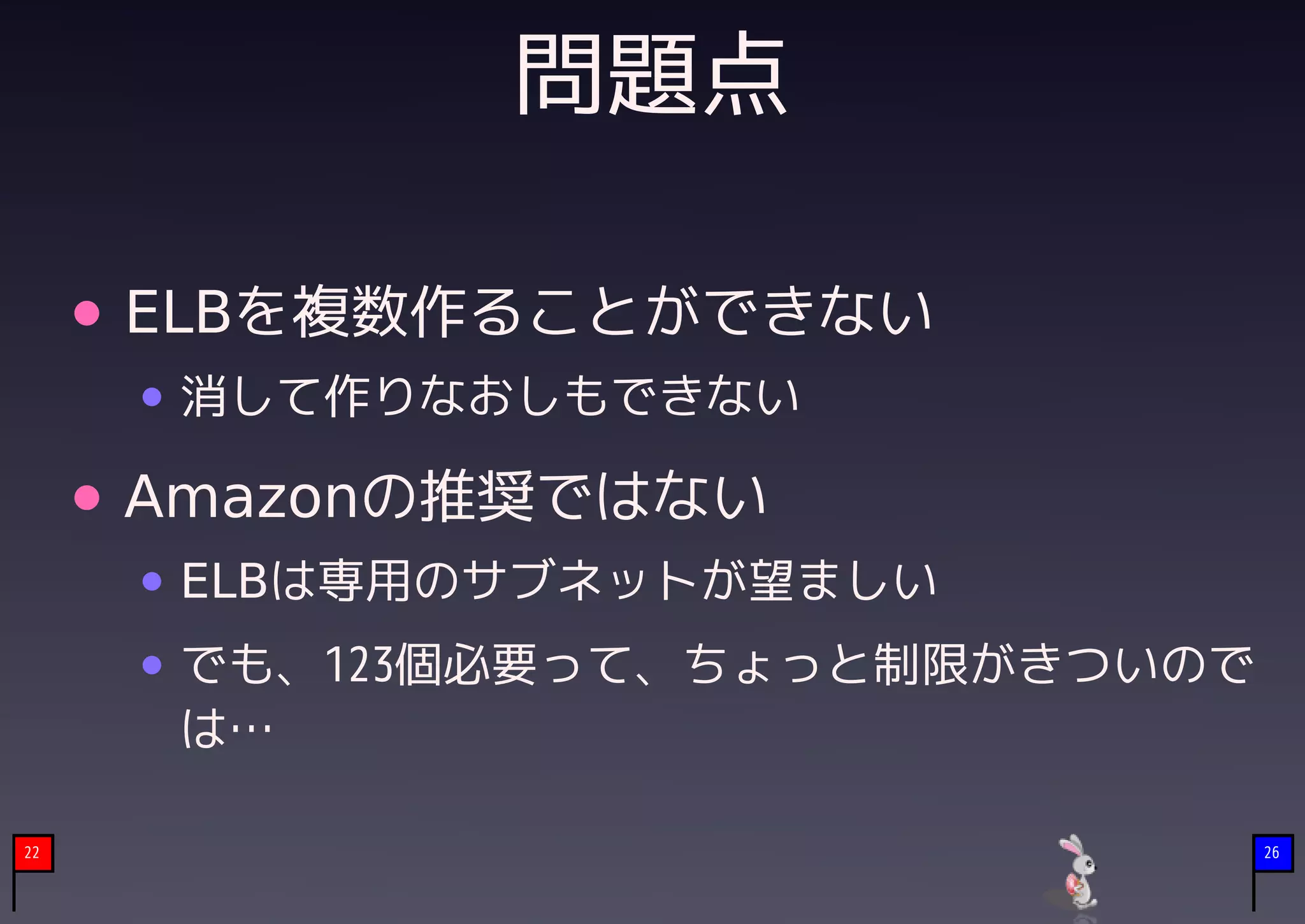

23. 問題点
ELBを複数作ることができない
消して作りなおしもできない
Amazonの推奨ではない
ELBは専用のサブネットが望ましい
でも、123個必要って、ちょっと制限がきついので
は…
22 26

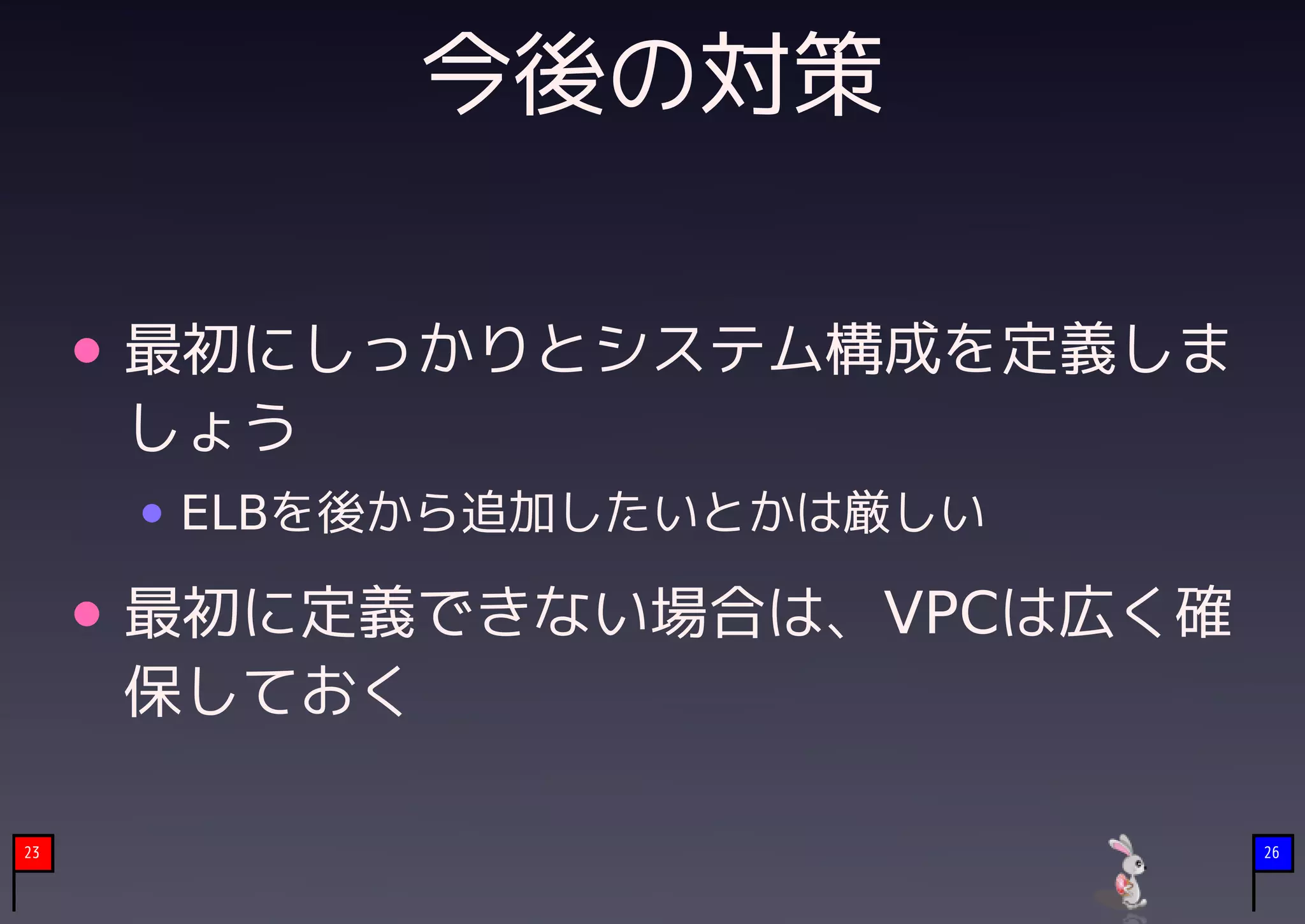

24. 今後の対策
最初にしっかりとシステム構成を定義しま
しょう
ELBを後から追加したいとかは厳しい
最初に定義できない場合は、VPCは広く確
保しておく
23 26

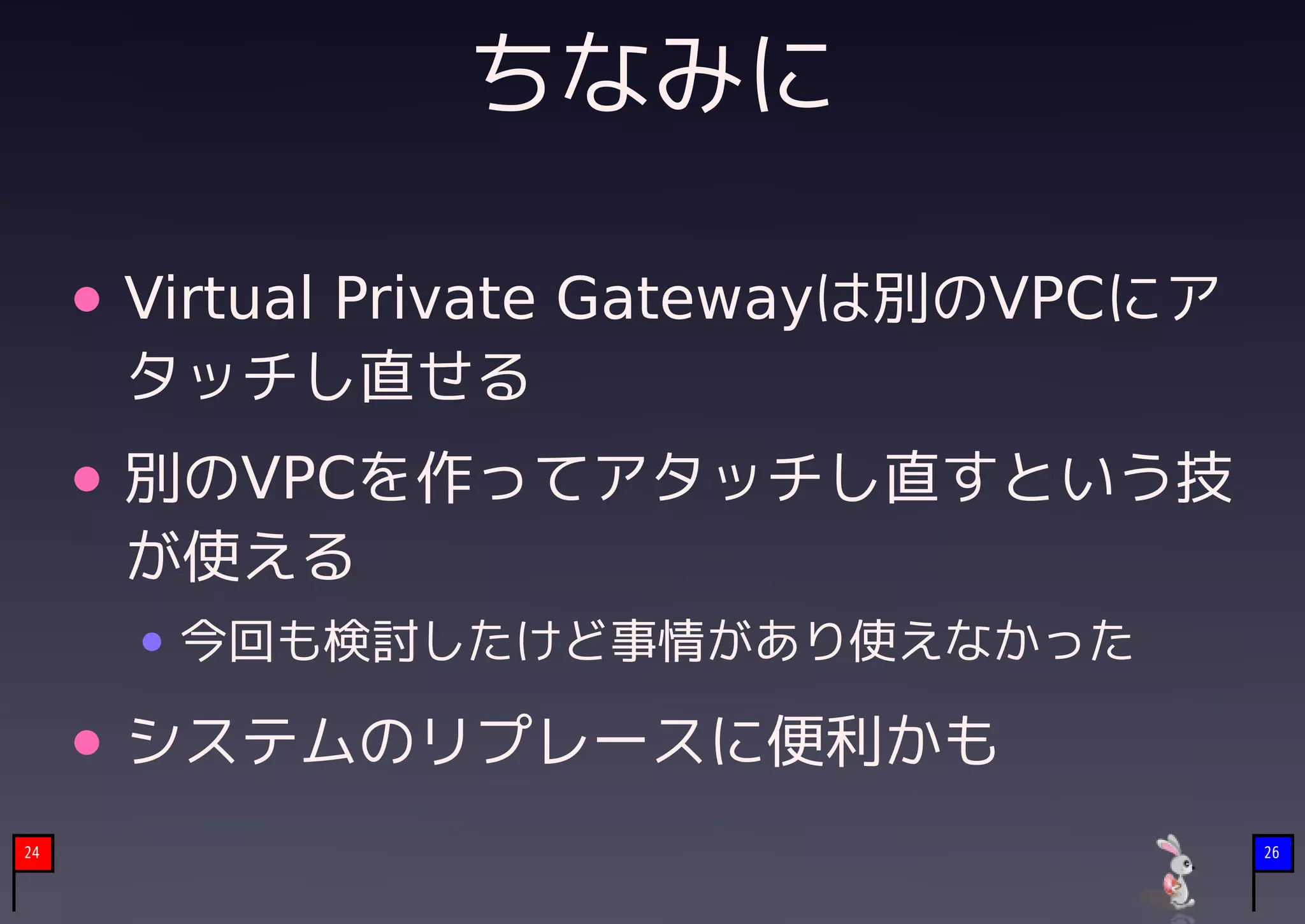

25. ちなみに
Virtual Private Gatewayは別のVPCにア
タッチし直せる
別のVPCを作ってアタッチし直すという技
が使える
今回も検討したけど事情があり使えなかった
システムのリプレースに便利かも
24 26

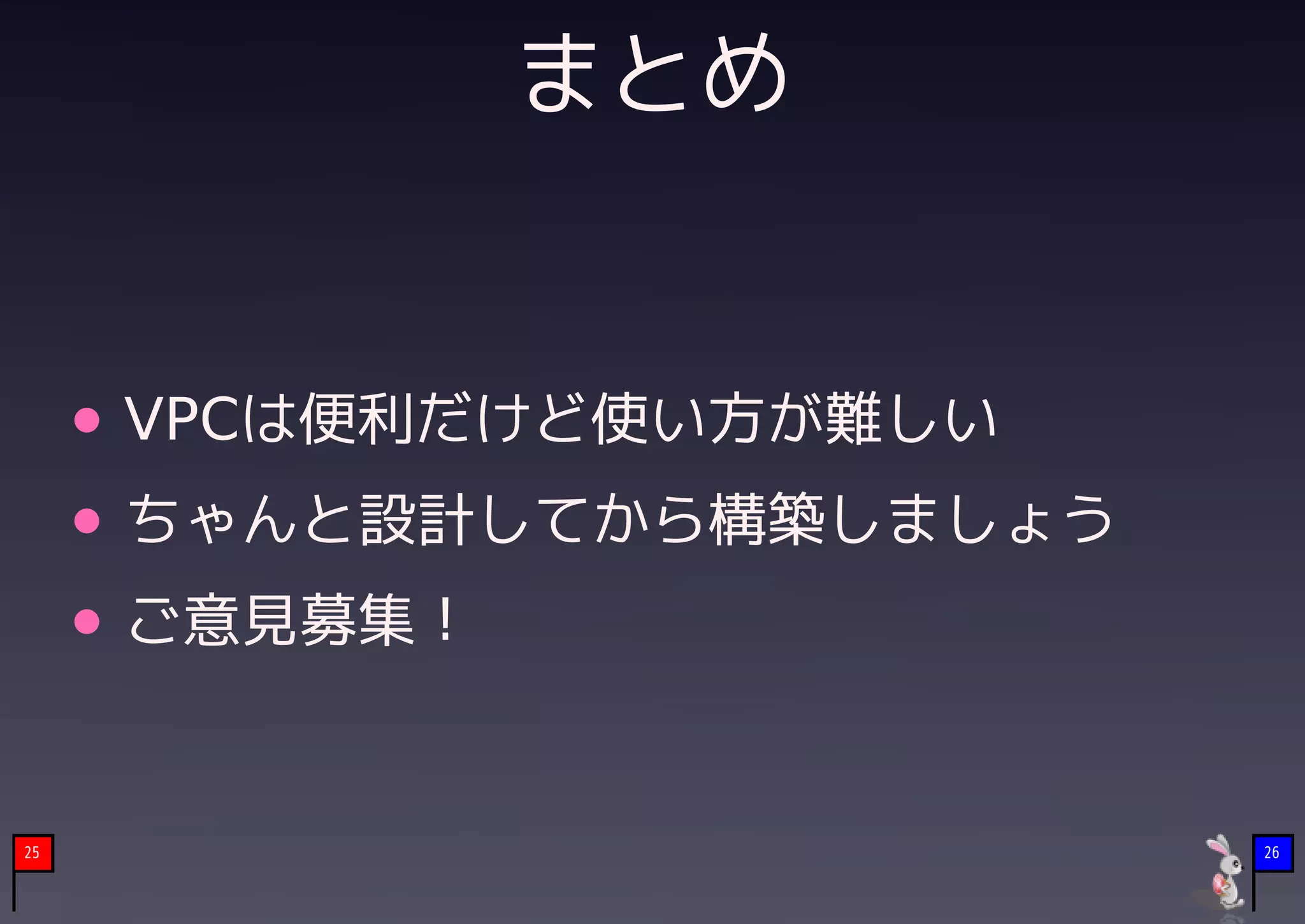

26. まとめ
VPCは便利だけど使い方が難しい
ちゃんと設計してから構築しましょう
ご意見募集！
25 26

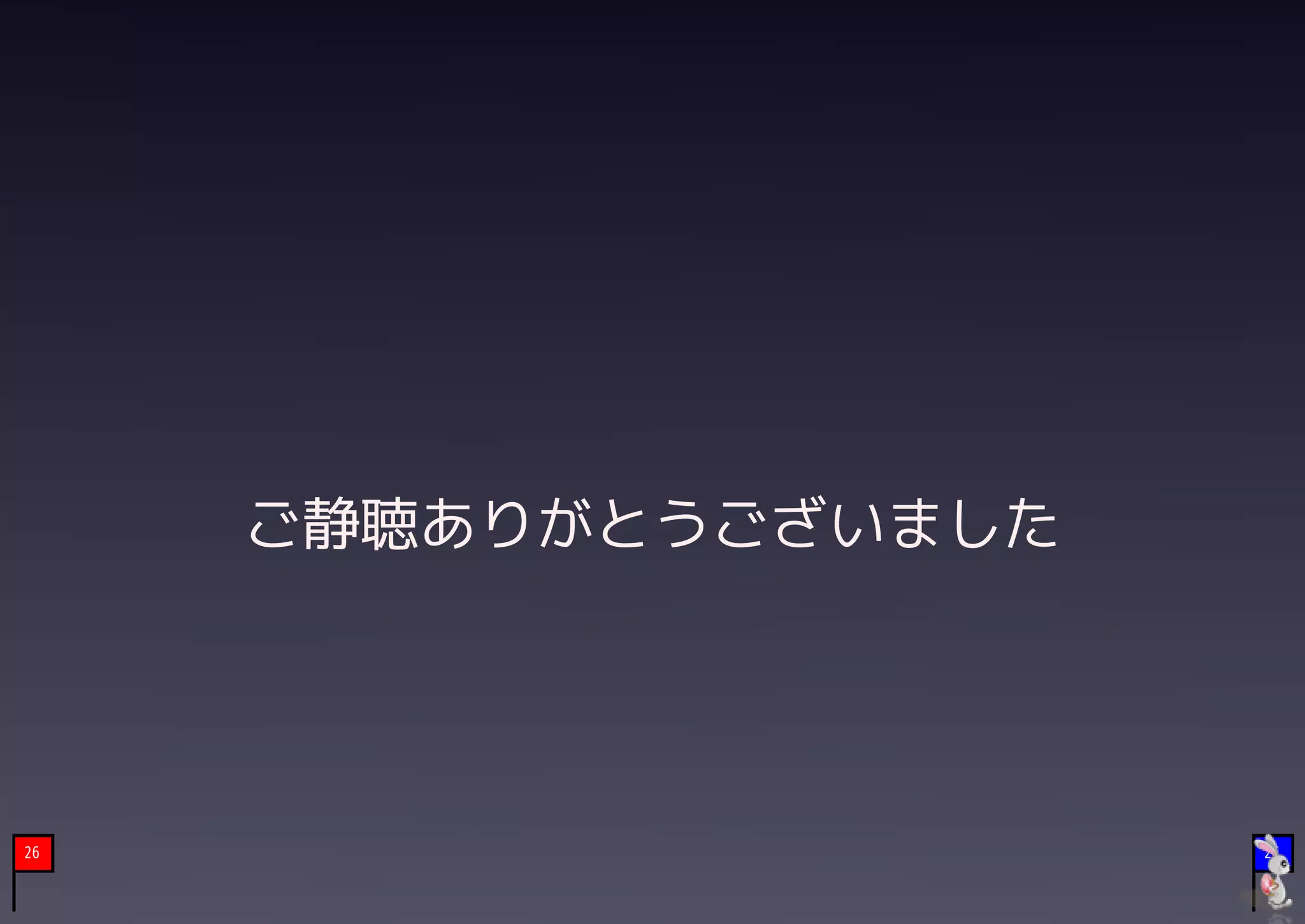

27.
ご静聴ありがとうございました
26 26
