VOLÚMENES DE TRÁNSITO Y COSTOS DE OPERACIÓN 2010 - 2011

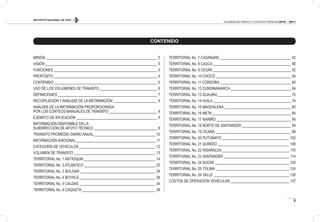

CONTENIDO
MISIÓN 5
VISIÓN 5
FUNCIONES 5
PROPÓSITO 5
CONTENIDO 5
USO DE LOS VOLÚMENES DE TRÁNSITO 6
DEFINICIONES 7
RECOPILACIÓN Y ANÁLISIS DE LA INFORMACIÓN 8
ANÁLISIS DE LA INFORMACIÓN PROPORCIONADA
POR LOS CONTEOS MANUALES DE TRÁNSITO 8
EJEMPLO DE APLICACIÓN 9
INFORMACIÓN DISPONIBLE EN LA
SUBDIRECCIÓN DE APOYO TÉCNICO 9
TRÁNSITO PROMEDIO DIARIO ANUAL 10
INFORMACIÓN ADICIONAL 11
CATEGORÍA DE VEHÍCULOS 12
VOLUMEN DE TRÁNSITO 13
TERRITORIAL No. 1 ANTIOQUIA 14

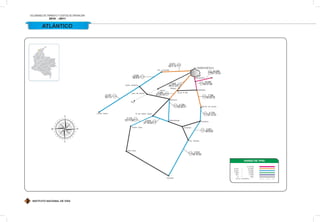

TERRITORIAL No. 2 ATLÁNTICO 20

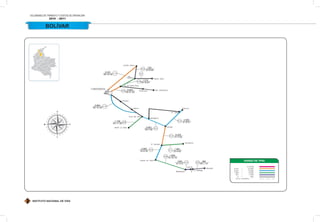

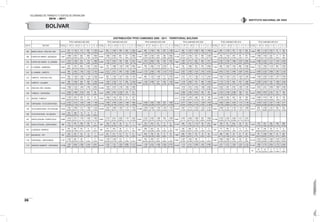

TERRITORIAL No. 3 BOLÍVAR 24

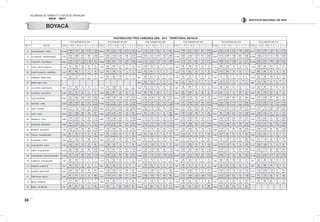

TERRITORIAL No. 4 BOYACÁ 28

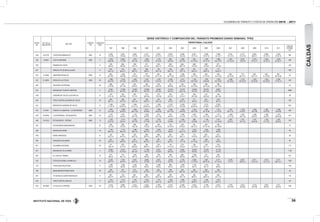

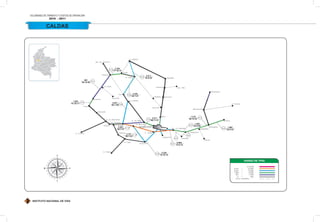

TERRITORIAL No. 5 CALDAS 34

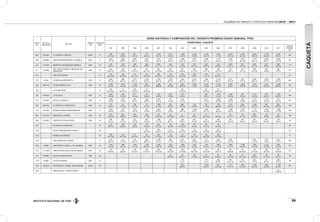

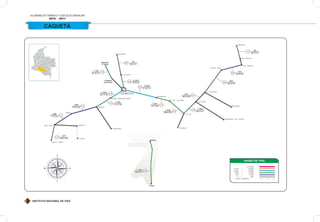

TERRITORIAL No. 6 CAQUETÁ 38

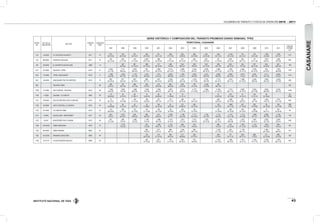

TERRITORIAL No .7 CASANARE 42

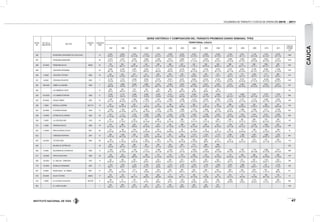

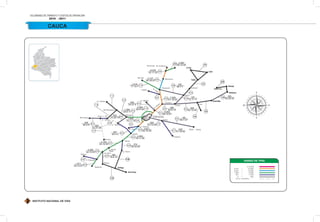

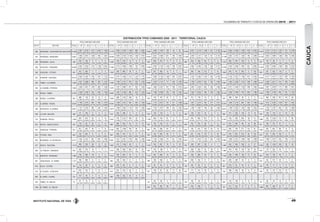

TERRITORIAL No. 8 CAUCA 46

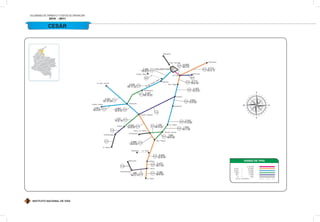

TERRITORIAL No. 9 CESAR 52
TERRITORIAL No. 10 CHOCÓ 56
TERRITORIAL No. 11 CÓRDOBA 60

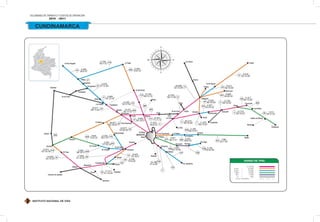

TERRITORIAL No. 12 CUNDINAMARCA 64

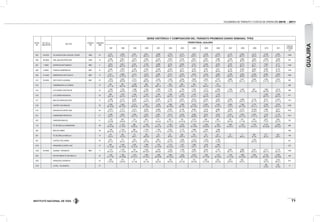

TERRITORIAL No. 13 GUAJIRA 70

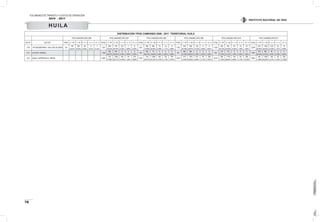

TERRITORIAL No. 14 HUILA 74
TERRITORIAL No. 15 MAGDALENA 80
TERRITORIAL No. 16 META 84

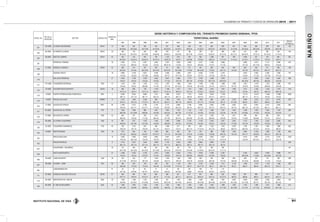

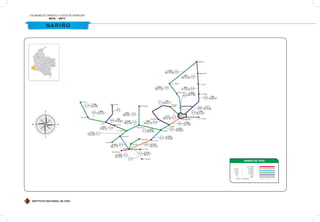

TERRITORIAL No. 17 NARIÑO 90
TERRITORIAL No. 18 NORTE DE SANTANDER 94

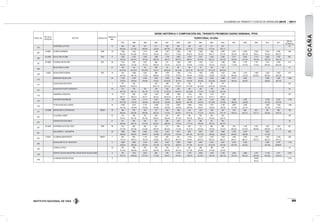

TERRITORIAL No. 19 OCAÑA 98

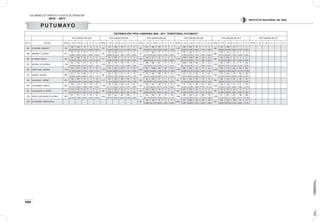

TERRITORIAL No. 20 PUTUMAYO 102

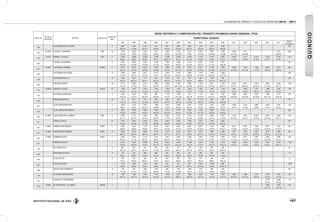

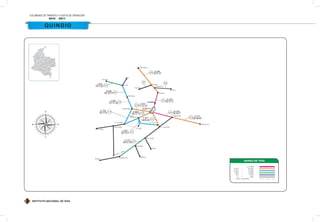

TERRITORIAL No. 21 QUINDÍO 106

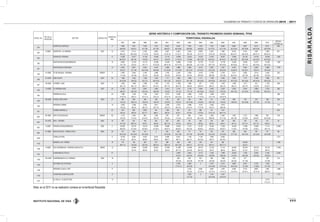

TERRITORIAL No. 22 RISARALDA 110

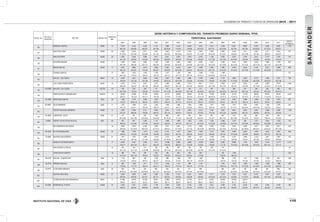

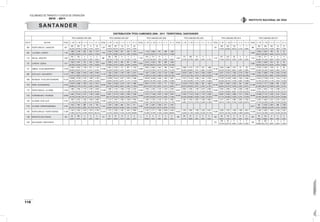

TERRITORIAL No. 23 SANTANDER 114

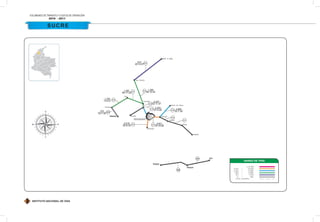

TERRITORIAL No. 24 SUCRE 120

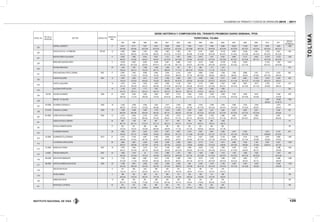

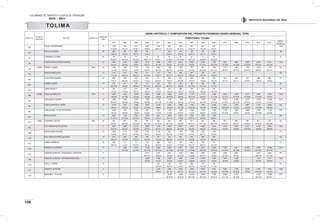

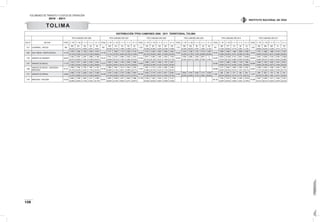

TERRITORIAL No. 25 TOLIMA 124

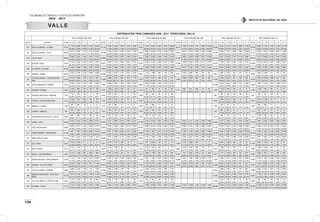

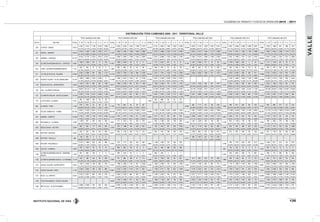

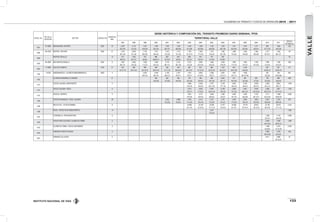

TERRITORIAL No. 26 VALLE 130

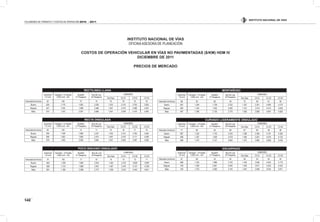

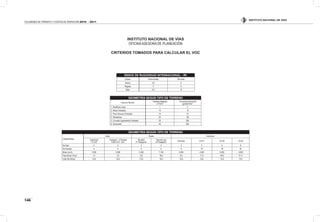

COSTOS DE OPERACIÓN VEHICULAR 137
4.
5. INSTITUTO NACIONAL DE VÍAS
5
VOLÚMENES DE TRÁNSITO Y COSTOS DE OPERACIÓN 2010 - 2011

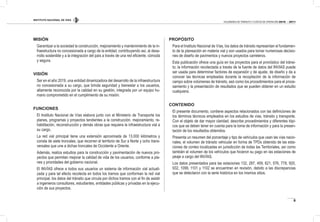

MISIÓN
Garantizar a la sociedad la construcción, mejoramiento y mantenimiento de la in-
fraestructura no concesionada a cargo de la entidad, contribuyendo así, al desa-
rrollo sostenible y a la integración del país a través de una red eiciente, cómoda
y segura.
VISIÓN
Ser en el año 2019, una entidad dinamizadora del desarrollo de la infraestructura
no concesionada a su cargo, que brinda seguridad y bienestar a los usuarios,
altamente reconocida por la calidad en su gestión, integrada por un equipo hu-
mano comprometido en el cumplimiento de su misión.
FUNCIONES
El Instituto Nacional de Vías elabora junto con el Ministerio de Transporte los
planes, programas y proyectos tendientes a la construcción, mejoramiento, re-
habilitación, reconstrucción y demás obras que requiera la infraestructura vial a
su cargo.
La red vial principal tiene una extensión aproximada de 13.000 kilómetros y
consta de siete troncales, que recorren el territorio de Sur a Norte y ocho trans-
versales que une a dichas troncales de Occidente a Oriente.
Además, realiza estudios para la construcción y pavimentación de nuevos pro-
yectos que permitan mejorar la calidad de vida de los usuarios, conforme a pla-
nes y prioridades del gobierno nacional.
El INVÍAS ofrece a todos sus usuarios un sistema de información vial actuali-
zada y para tal efecto recolecta en todos los tramos que conforman la red vial
principal, los datos del tránsito que circula por dichos tramos con el in de asistir
a ingenieros consultores, estudiantes, entidades públicas y privadas en la ejecu-
ción de sus proyectos.
PROPÓSITO
Para el Instituto Nacional de Vías, los datos de tránsito representan el fundamen-
to de la planeación en materia vial y son usados para tomar numerosas decisio-
nes de diseño de pavimentos y nuevos proyectos carreteros.
Esta publicación ofrece una guía en los proyectos para el pronóstico del tránsi-
to; la información recolectada a través de la fuente de datos del INVIAS puede
ser usada para determinar factores de expansión y de ajuste, de diseño y da a
conocer las técnicas empleadas durante la recopilación de la información de
campo sobre volúmenes de tránsito, asó como los procedimientos para el proce-
samiento y la presentación de resultados que se pueden obtener en un estudio
cualquiera.
CONTENIDO
El presente documento, contiene aspectos relacionados con las deiniciones de
los términos técnicos empleados en los estudios de vías, tránsito y transporte.
Con el objeto de dar mayor claridad, describe procedimientos y diferentes tópi-
cos que se deben tener en cuenta para la toma de información y para la presen-
tación de los resultados obtenidos.
Presenta un resumen del porcentaje y tipo de vehículos que usan las vías nacio-
nales, el volumen de tránsito vehicular en forma de TPDs obtenido de las esta-
ciones de conteo localizadas en jurisdicción de todas las Territoriales, así como
también el volumen de los vehículos que hicieron su pago en las estaciones de
peaje a cargo del INVÍAS.
Los datos presentados para las estaciones 132, 287, 459, 621, 576, 778, 920,
932, 1099, 1101 y 1102 se encuentran en revisión, debido a las discrepancias
que se detectaron con la serie histórica en los mismos sitios.
6. INSTITUTO NACIONAL DE VÍAS
6
VOLÚMENES DE TRÁNSITO Y COSTOS DE OPERACIÓN 2010 - 2011

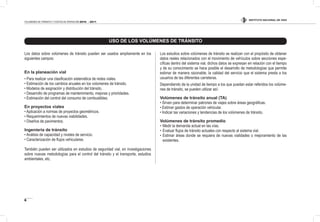

Los datos sobre volúmenes de tránsito pueden ser usados ampliamente en los
siguientes campos:
En la planeación vial
• Para realizar una clasiicación sistemática de redes viales.
• Estimación de los cambios anuales en los volúmenes de tránsito.
• Modelos de asignación y distribución del tránsito.
• Desarrollo de programas de mantenimiento, mejoras y prioridades.
• Estimación del control del consumo de combustibles.
En proyectos viales
• Aplicación a normas de proyectos geométricos.
• Requerimientos de nuevas viabilidades.
• Diseños de pavimentos.
Ingeniería de tránsito
• Análisis de capacidad y niveles de servicio.
• Caracterización de lujos vehiculares.
También pueden ser utilizados en estudios de seguridad vial, en investigaciones
sobre nuevas metodologías para el control del tránsito y el transporte, estudios
ambientales, etc.
Los estudios sobre volúmenes de tránsito se realizan con el propósito de obtener
datos reales relacionados con el movimiento de vehículos sobre secciones espe-
cíicas dentro del sistema vial, dichos datos se expresan en relación con el tiempo
y de su conocimiento se hace posible el desarrollo de metodologías que permite
estimar de manera razonable, la calidad del servicio que el sistema presta a los
usuarios de las diferentes carreteras.
Dependiendo de la unidad de tiempo a los que puedan estar referidos los volúme-
nes de tránsito, se pueden utilizar así:
Volúmenes de tránsito anual (TA)
• Sirven para determinar patrones de viajes sobre áreas geográicas.
• Estimar gastos de operación vehicular.
• Indicar las variaciones y tendencias de los volúmenes de tránsito.
Volúmenes de tránsito promedio
• Medir la demanda actual en las vías.
• Evaluar lujos de tránsito actuales con respecto al sistema vial.
• Estimar áreas donde se requiera de nuevas vialidades o mejoramiento de las
existentes.
USO DE LOS VOLÚMENES DE TRÁNSITO
7. INSTITUTO NACIONAL DE VÍAS
7
VOLÚMENES DE TRÁNSITO Y COSTOS DE OPERACIÓN 2010 - 2011

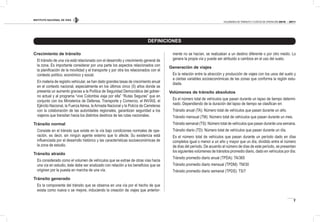

DEFINICIONES
Crecimiento de tránsito
El tránsito de una vía está relacionado con el desarrollo y crecimiento general de
la zona. Es importante considerar por una parte los aspectos relacionados con
la planiicación de la movilidad y el transporte y por otra los relacionados con el
contexto político, económico y social.
En materia de registro vehicular, se han dado grandes tasas de crecimiento anual
en el contexto nacional, especialmente en los últimos cinco (5) años donde se
presenta un aumento gracias a la Política de Seguridad Democrática del gobier-
no actual y al programa “vive Colombia viaja por ella” “Rutas Seguras” que en
conjunto con los Ministerios de Defensa, Transporte y Comercio, el INVÍAS, el
Ejército Nacional, la Fuerza Aérea, la Armada Nacional y la Policía de Carreteras
con la colaboración de las autoridades regionales, garantizan seguridad a los
viajeros que transitan hacia los distintos destinos de las rutas nacionales.
Tránsito normal
Consiste en el tránsito que existe en la vía bajo condiciones normales de ope-
ración, es decir, sin ningún agente externo que lo afecte. Su existencia está
inluenciada por el desarrollo histórico y las características socioeconómicas de
la zona de estudio.
Tránsito atraído
Es considerado como el volumen de vehículos que se extrae de otras vías hacia
una vía en estudio, éste debe ser analizado con relación a los beneicios que se
originen por la puesta en marcha de una vía.
Tránsito generado
Es la componente del tránsito que se observa en una vía por el hecho de que
exista como nueva o se mejore, induciendo la creación de viajes que anterior-
mente no se hacían, se realizaban a un destino diferente o por otro medio. Lo
genera la propia vía y puede ser atribuido a cambios en el uso del suelo.
Generación de viajes
Es la relación entre la atracción y producción de viajes con los usos del suelo y
a ciertas variables socioeconómicas de las zonas que conforma la región estu-
diada.
Volúmenes de tránsito absolutos
Es el número total de vehículos que pasan durante un lapso de tiempo determi-
nado. Dependiendo de la duración del lapso de tiempo se clasiican en:
Tránsito anual (TA): Número total de vehículos que pasan durante un año.
Tránsito mensual (TM): Número total de vehículos que pasan durante un mes.
Tránsito semanal (TS): Número total de vehículos que pasan durante una semana.
Tránsito diario (TD): Número total de vehículos que pasan durante un día.
Es el número total de vehículos que pasan durante un período dado en días
completos igual o menor a un año y mayor que un día, dividido entre el número
de días del período. De acuerdo al número de días de este período, se presentan
los siguientes volúmenes de tránsitos promedio diario, dado en vehículos por día:
Tránsito promedio diario anual (TPDA): TA/365
Tránsito promedio diario mensual (TPDM): TM/30
Tránsito promedio diario semanal (TPDS): TS/7
8. INSTITUTO NACIONAL DE VÍAS
8
VOLÚMENES DE TRÁNSITO Y COSTOS DE OPERACIÓN 2010 - 2011

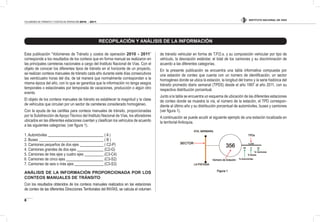

RECOPILACIÓN Y ANÁLISIS DE LA INFORMACIÓN
Esta publicación “Volúmenes de Tránsito y costos de operación 2010 - 2011”
corresponde a los resultados de los conteos que en forma manual se realizaron en
las principales carreteras nacionales a cargo del Instituto Nacional de Vías. Con el
objeto de conocer los diferentes tipos de tránsito en el horizonte de un proyecto,
se realizan conteos manuales de tránsito cada año durante siete días consecutivos
las veinticuatro horas del día, de tal manera que normalmente correspondan a la
misma época del año, con lo que se garantiza que la información no tenga sesgos
temporales o estaciónales por temporada de vacaciones, producción o algún otro
evento.
El objeto de los conteos manuales de tránsito es establecer la magnitud y la clase
de vehículos que circulan por un sector de carreteras considerado homogéneo.
Con la ayuda de las cartillas para conteos manuales de tránsito, proporcionadas
por la Subdirección de Apoyo Técnico del Instituto Nacional de Vías, los aforadores
ubicados en las diferentes estaciones cuentan y clasiican los vehículos de acuerdo

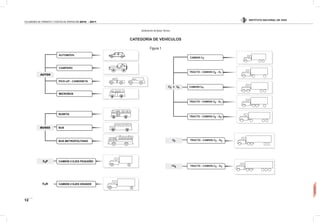

a las siguientes categorías: (ver igura 1).
1. Automóviles ( A )
2. Buses ( B )
3. Camiones pequeños de dos ejes ( C2-P)
4. Camiones grandes de dos ejes (C2-G)
5. Camiones de tres ejes y cuatro ejes (C3-C4)
6. Camiones de cinco ejes (C3-S2)
7. Camiones de seis o más ejes (C3-S3)
ANÁLISIS DE LA INFORMACIÓN PROPORCIONADA POR LOS
CONTEOS MANUALES DE TRÁNSITO
Con los resultados obtenidos de los conteos manuales realizados en las estaciones
de conteo de las diferentes Direcciones Territoriales del INVÍAS, se calcula el volumen
de tránsito vehicular en forma de T.P.D.s. y su composición vehicular por tipo de
vehículo, la desviación estándar, el total de los camiones y su discriminación de
acuerdo a las diferentes categorías.

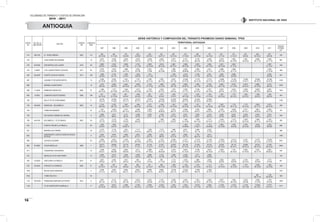

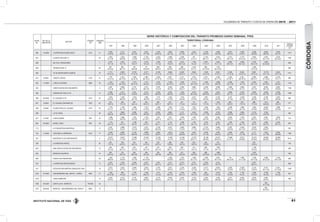

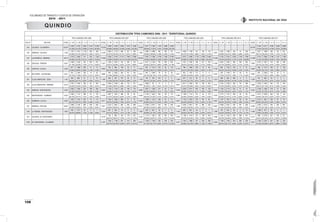

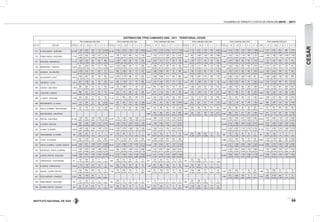

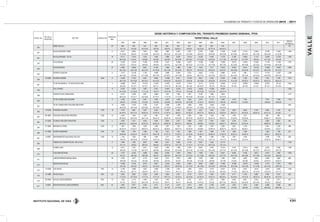

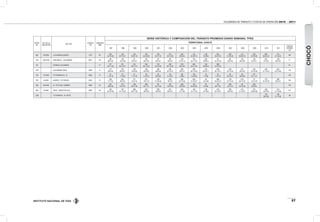

En la presente publicación se encuentra una tabla informativa compuesta por
una estación de conteo que cuenta con un número de identiicación, un sector
homogéneo donde se ubica la estación, la longitud del tramo y la serie histórica del
tránsito promedio diario semanal (TPDS) desde el año 1997 al año 2011, con su
respectiva distribución porcentual.

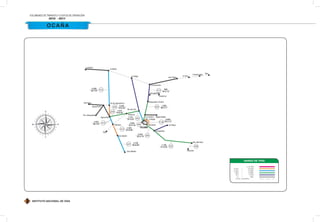

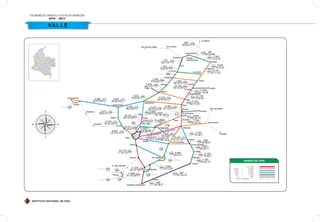

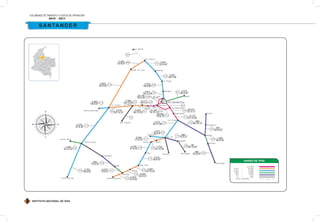

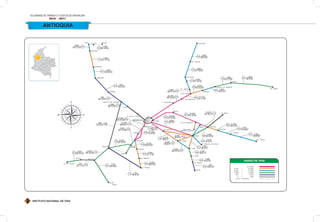

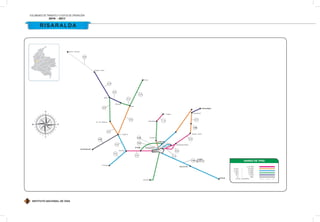

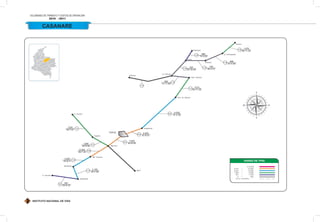

Junto a la tabla se encuentra un esquema de ubicación de las diferentes estaciones
de conteo donde se muestra la vía, el número de la estación, el TPD correspon-
diente al último año y su distribución porcentual de automóviles, buses y camiones
(ver igura 1).
A continuación se puede acudir al siguiente ejemplo de una estación localizada en
la territorial Antioquia.
9. INSTITUTO NACIONAL DE VÍAS
9
VOLÚMENES DE TRÁNSITO Y COSTOS DE OPERACIÓN 2010 - 2011

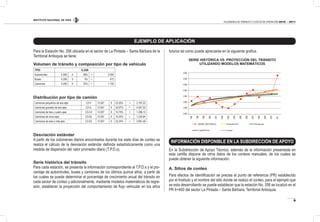

Para la Estación No. 356 ubicada en el sector de La Pintada – Santa Bárbara de la
Territorial Antioquia se tiene:
Volumen de tránsito y composición por tipo de vehículo
TPD 5.258
Automóviles 5.258 X 58% = 3.050
Buses 5.258 X 9% = 473
Camiones 5.258 X 33% = 1.735
Distribución por tipo de camión
Camiones pequeños de dos ejes C2-P 12.057 X 23,20% = 2.797,22
Camiones grandes de dos ejes C2-G 12.057 X 33,57% = 4.047,53
Camiones de tres y cuatro ejes C3-C4 12.057 X 10,75% = 1.296,13
Camiones de cinco ejes C3-S2 12.057 X 10,24% = 1.234,64
Camiones de seis o más ejes C3-S3 12.057 X 22,24% = 2.681,48
Desviación estándar
A partir de los volúmenes diarios encontrados durante los siete días de conteo se
realiza el cálculo de la desviación estándar deinida estadísticamente como una
medida de dispersión del valor promedio diario (T.P.D.s).
Serie histórica del tránsito
Para cada estación, se presenta la información correspondiente al T.P.D.s y el por-
centaje de automóviles, buses y camiones de los últimos quince años, a partir de
los cuales se puede determinar el porcentaje de crecimiento anual del tránsito en
cada sector de conteo y adicionalmente, mediante modelos matemáticos de regre-
sión, establecer la proyección del comportamiento de lujo vehicular en los años
futuros tal como puede apreciarse en la siguiente graica.
SERIE HISTÓRICA VS. PROYECCIÓN DEL TRÁNSITO
UTILIZANDO MODELOS MATEMÁTICOS
5.500
5.000
4.500
4.000
3.500
3.000
2.500
2.000
1997
1998
1999
2000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2010
2011
SERIE HISTORICA Exponencial Potencial
Logarítmica Lineal
En la Subdirección de Apoyo Técnico, además de la información presentada en
esta cartilla dispone de otros datos de los conteos manuales, de los cuales se
puede obtener la siguiente información:
A. Sitios de conteo
Para efectos de identiicación se precisa el punto de referencia (PR) establecido
por el Instituto y el nombre del sitio donde se realizo el conteo, para el ejemplo que
se esta desarrollando se puede establecer que la estación No. 356 se localizó en el
PR 6+400 del sector La Pintada – Santa Bárbara, Territorial Antioquia.
EJEMPLO DE APLICACIÓN
INFORMACIÓN DISPONIBLE EN LA SUBDIRECCIÓN DE APOYO
10. INSTITUTO NACIONAL DE VÍAS
10
VOLÚMENES DE TRÁNSITO Y COSTOS DE OPERACIÓN 2010 - 2011
Cuando no se dispone de información sobre el número total de vehículos que pa-
san durante el año por un punto de referencia, esta información se puede obtener
de las estaciones de peaje a cargo del Instituto Nacional de Vías.

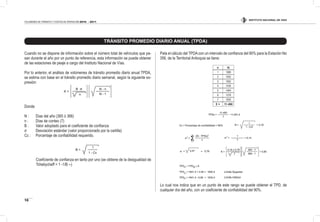

Por lo anterior, el análisis de volúmenes de tránsito promedio diario anual TPDA,
se estima con base en el tránsito promedio diario semanal, según la siguiente ex-
presión:
Donde
N : Días del año (365 ó 366)
n : Días de conteo (7)
B : Valor adoptado para el coeiciente de conianza
σ Desviación estándar (valor proporcionado por la cartilla)
Cc : Porcentaje de coniabilidad requerido.
Coeiciente de conianza en tanto por uno (se obtiene de la desigualdad de
Tchebycheff = 1 -1/B --)
Pata el cálculo del TPDAcon un intervalo de conianza del 90% para la Estación No
356, de la Territorial Antioquia se tiene:
n Xi
1 1889
2 1652
3 1652
4 1435
5 1464
6 1578
7 1820
Σ = 11.490
Lo cual nos indica que en un punto de este rango se puede obtener el TPD, de
cualquier día del año, con un coeiciente de coniabilidad del 90%.
TRÁNSITO PROMEDIO DIARIO ANUAL (TPDA)
11. INSTITUTO NACIONAL DE VÍAS
11
VOLÚMENES DE TRÁNSITO Y COSTOS DE OPERACIÓN 2010 - 2011

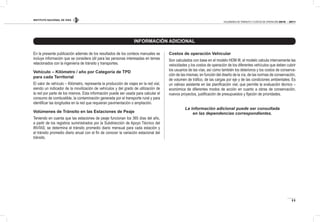

INFORMACIÓN ADICIONAL
En la presente publicación además de los resultados de los conteos manuales se
incluye información que se considera útil para las personas interesadas en temas
relacionados con la ingeniería de tránsito y transportes.
Vehículo – Kilómetro / año por Categoría de TPD
para cada Territorial
El valor de vehículo – Kilómetro, representa la producción de viajes en la red vial,
siendo un indicador de la movilización de vehículos y del grado de utilización de
la red por parte de los mismos. Esta información puede ser usada para calcular el
consumo de combustible, la contaminación generada por el transporte rural y para
identiicar las longitudes en la red que requieran pavimentación o ampliación.
Volúmenes de Tránsito en las Estaciones de Peaje
Teniendo en cuenta que las estaciones de peaje funcionan los 365 días del año,
a partir de los registros suministrados por la Subdirección de Apoyo Técnico del
INVÍAS; se determina el tránsito promedio diario mensual para cada estación y
el tránsito promedio diario anual con el in de conocer la variación estacional del
tránsito.
Costos de operación Vehicular
Son calculados con base en el modelo HDM III, el modelo calcula internamente las
velocidades y los costos de operación de los diferentes vehículos que deben cubrir
los usuarios de las vías, así como también los deterioros y los costos de conserva-
ción de las mismas; en función del diseño de la vía, de las normas de conservación,
de volumen de tráico, de las cargas por eje y de las condiciones ambientales. Es
un valioso asistente en las planiicación vial, que permite la evaluación técnico –
económica de diferentes modos de acción en cuanto a obras de conservación,
nuevos proyectos, justiicación de presupuestos y ijación de prioridades.
La información adicional puede ser consultada
en las dependencias correspondientes.
12. INSTITUTO NACIONAL DE VÍAS
12
VOLÚMENES DE TRÁNSITO Y COSTOS DE OPERACIÓN 2010 - 2011
Subdirección de Apoyo Técnico
CATEGORÍA DE VEHÍCULOS
Figura 1
