Luento TKK:lla "Viivakoodit", teknologiajohtaja Kari Hänninen, 26.1.2012.

1. Viivakooditeknologian
perusteet
26.1.2012

2. Automaattisen tunnistuksen edut
• Tiedon oikeellisuus ja varmuus
• Toiminnan nopeus ja helppous
• Automaattinen (miehittämätön)
• Taloudellisuus

3. Lyhyt historia
Joseph Woodland
Bernard Silver
Invented in 1949; U.S. Patent 2,612,994 ("Classifying
Apparatus and Method") on October 7, 1952; first used
commercially in 1974. IBM RC UPC code

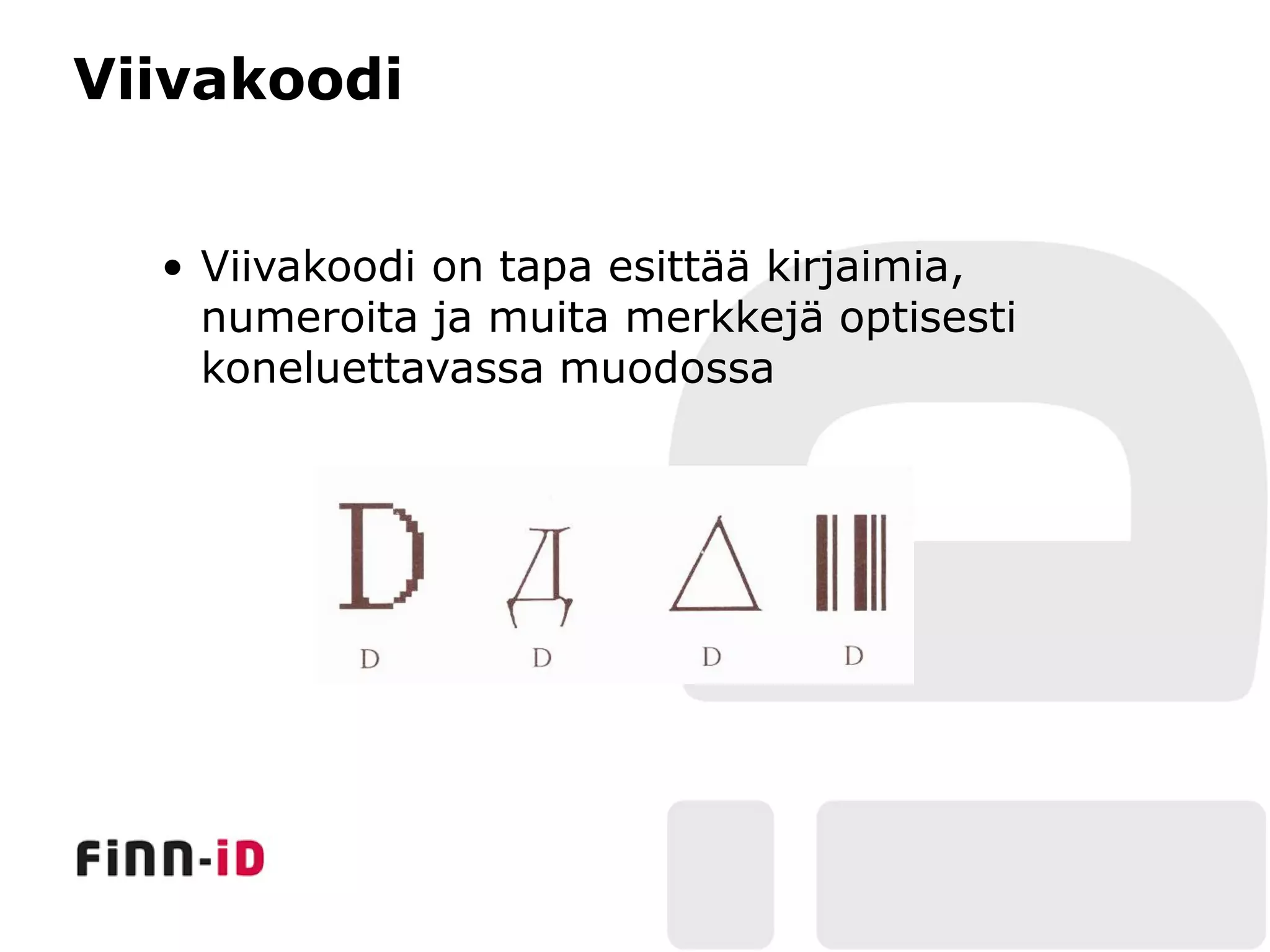

4. Viivakoodi
• Viivakoodi on tapa esittää kirjaimia,
numeroita ja muita merkkejä optisesti
koneluettavassa muodossa

5. Tietovarmuus (luentavirheet)
Tiedonsyöttöä ja –lukua suorittava ihminen tekee
virheen keskimäärin noin 300 merkin jälkeen.
Viivakoodeja käyttämällä virheen mahdollisuus on
käytännössä olematon.
Viivakoodi- Huonoimmassa Parhaimmassa
tyyppi tapauksessa tapauksessa
DataMatrix 1 virhe / 10.500.000 1 virhe / 612.900.000
*University of Ohio- The Center for Automatic Identification - Data Integrity Test
http://www.ent.ohiou.edu/autoid/research.htm

6. Viivakoodityypit
• lineaariset viivakoodit • kaksiulotteiset koodit (2D)
(1D)
6 4 2 4 1 3 5
1 3 5 2 4 2

7. Lineaarisen viivakoodin perusrakenne
1. Marginaalit (quiet zone)
1 2 3 4 5 A B C D E
Marginaalin leveys oltava noin 10 kertaa
kapeimman viivakoodielementin leveys tai 6mm,
riippuen siitä kumpi on suurempi.

8. 1D - viivakoodin perusrakenne
• kapeimman viivan leveys (x-arvo)
X-arvo 0,13mm X-arvo 0,75mm
Yleensä ottaen koodi on sitä helpompi lukea ja
tuottaa, mitä suurempi X-arvo on. Vaikuttaa myös
lukuetäisyyteen. Hyvin tiheät koodit vaativat
erikoislukukoneiston (HD).

9. Viivakoodin perusrakenne
Miten tieto on ”koodattuna” viivakoodiin?

10. 2D-koodit
• kaksiulotteinen koodi
• Koodaustiheys suuri (pieneen tilaan paljon
tietoa)
• koko ASCII-merkistö käytettävissä ja
mahdollisuus binääriseen merkintään
• suuri tietovarmuus

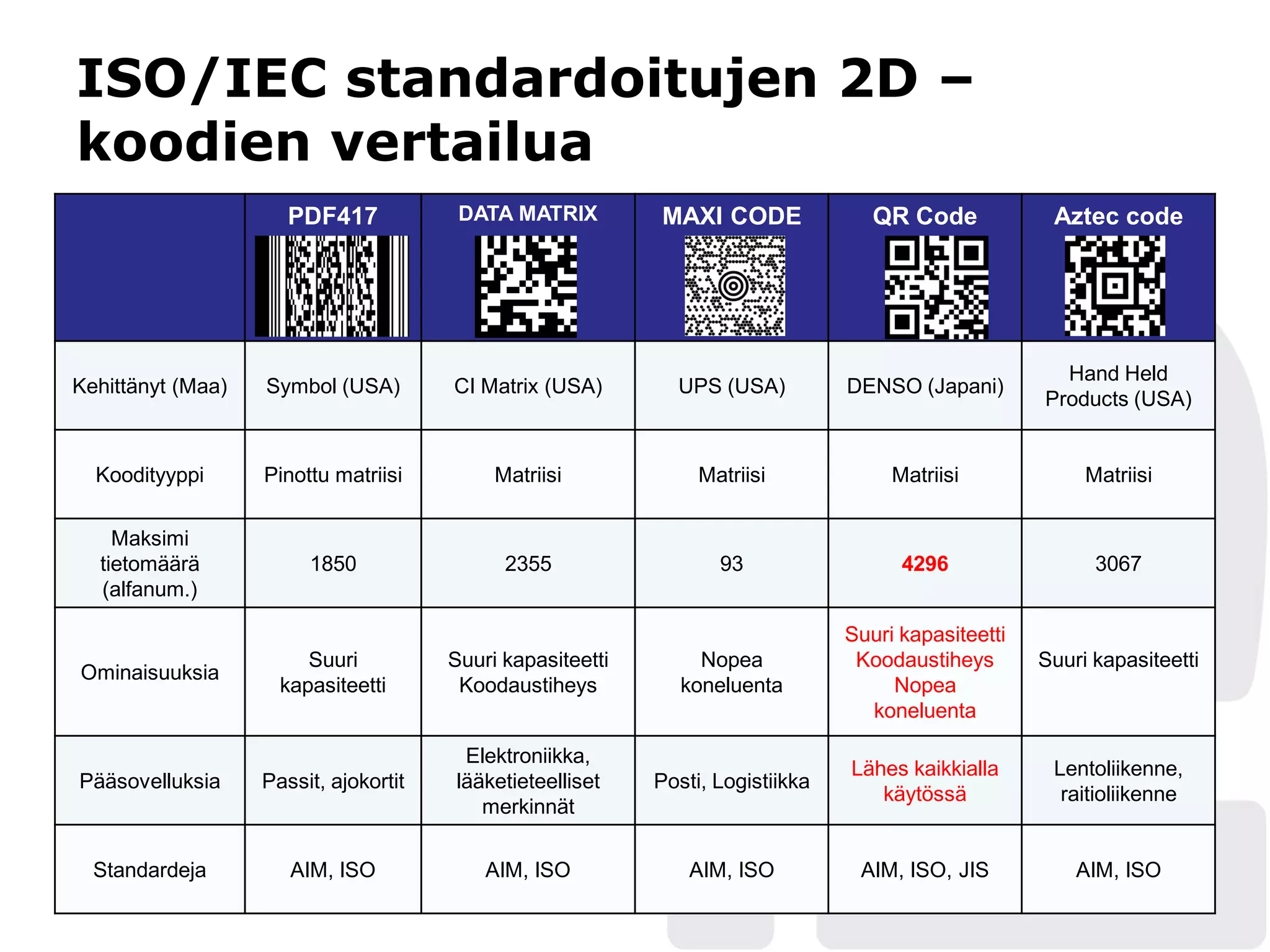

11. ISO/IEC standardoitujen 2D –
koodien vertailua
PDF417 DATA MATRIX MAXI CODE QR Code Aztec code
Hand Held
Kehittänyt (Maa) Symbol (USA) CI Matrix (USA) UPS (USA) DENSO (Japani)
Products (USA)
Koodityyppi Pinottu matriisi Matriisi Matriisi Matriisi Matriisi
Maksimi
tietomäärä 1850 2355 93 4296 3067
(alfanum.)
Suuri kapasiteetti
Suuri Suuri kapasiteetti Nopea Koodaustiheys Suuri kapasiteetti
Ominaisuuksia
kapasiteetti Koodaustiheys koneluenta Nopea
koneluenta
Elektroniikka,
Lähes kaikkialla Lentoliikenne,
Pääsovelluksia Passit, ajokortit lääketieteelliset Posti, Logistiikka
käytössä raitioliikenne
merkinnät
Standardeja AIM, ISO AIM, ISO AIM, ISO AIM, ISO, JIS AIM, ISO

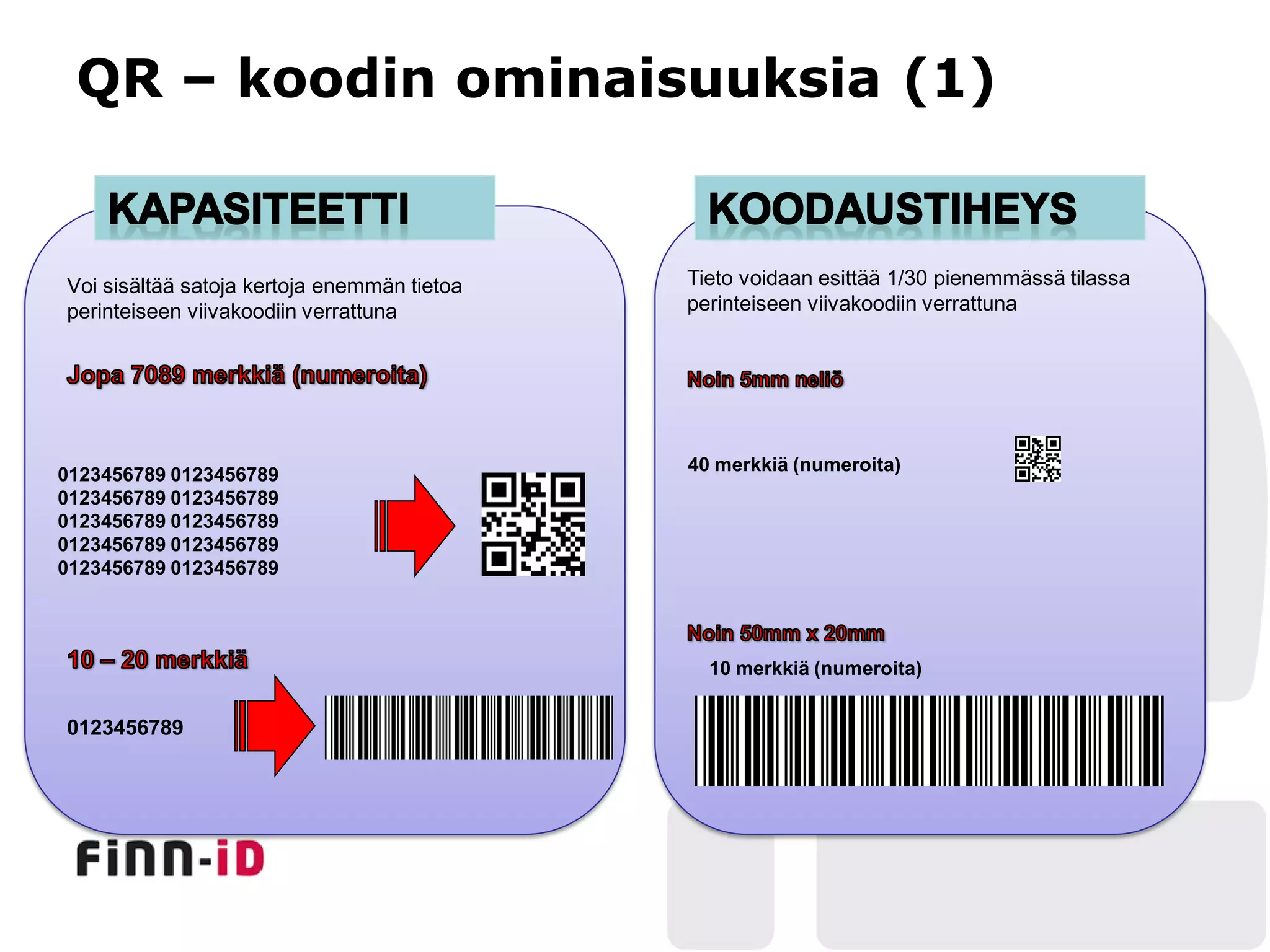

12. QR – koodin ominaisuuksia (1)
Voi sisältää satoja kertoja enemmän tietoa Tieto voidaan esittää 1/30 pienemmässä tilassa
perinteiseen viivakoodiin verrattuna perinteiseen viivakoodiin verrattuna
40 merkkiä (numeroita)
0123456789 0123456789
0123456789 0123456789
0123456789 0123456789
0123456789 0123456789
0123456789 0123456789
10 merkkiä (numeroita)
0123456789

13. QR – koodin ominaisuuksia (2)
Jopa 30% koodista voi olla
Voi sisältää satoja kertoja enemmän
vahingoittunut
tietoa perinteiseen viivakoodiin
verrattuna

14. Viivakoodit ja reaalimaailma
*Kontrasti ei ole riittävä *Viivasuhteet vääristyneet
Quiet zone liian pieni *Reunaterävyys huono

15. Viivakoodimerkintöjen laatu
• Laatu on tarkkaan määritelty (ISO/IEC
15416 Bar Code Print Quality Test Specifications)
ja ISO/IEC 15426-2

16. Sovelluksia ja käyttökohteita
Esimerkiksi
http://www.finn-id.fi/referenssit

17. Standardeja ja lisätietoa
GS1 (www.gs1.fi, www.gs1.org)
GTIN (EAN-8, EAN-13, EAN-14)
GS1-128
SSCC
Lavalappu
www.finn-id.fi

18. Jäikö joku asia epäselväksi?
Kysy ihmeessä ￚ teet
palveluksen myös
kaverille, joka miettii ehkä
samaa asiaa…
