4. Carte
corografiche
scala
1:1.000.000
PICCOLA
GRANDE
Carte simboliche con riferimenti
geografici discreti per
rappresentare informazioni che
riguardono il territorio, ma dal
punto di vista sistemico
⇒ aree metropolitana
⇒ rete autostrade e
ferroviarie
⇒ flussi pendolari
⇒ centri di sviluppo
⇒ rete ecologica
⇒ rete idrografica
SCALA
5. Carte
topografiche
scala
1:150.000
PICCOLA
GRANDE
Carte con riferimenti geografici
riconoscibili, aiutano ad avere una
visione di insieme per piani e
programmi di città
⇒ area metropolitana
⇒ sistema infrastrutture
locali
⇒ destinazioni d’uso
⇒ rischio idrogeologico
⇒ valutazione ambientale
strategica
⇒ aree verdi
⇒ sistemi urbani
SCALA
6. Carte
tecniche
scala
1:10.000
PICCOLA
GRANDE
Carte con riferimenti geografici
precisi, che da qui in poi si
distinguono solo dal numero di
elementi mappati
⇒ impronta degli edifici
⇒ destinazioni d’uso
⇒ toponomastica
principale
⇒ edifici pubblici, parchi
urbani
⇒ rete trasporto locale
⇒ studio del traffico
urbano
SCALA
7. Carte
tecniche
scala
1:2.000
PICCOLA
GRANDE
Carte con dettaglio geografico
elevato, permettono l’
inserimento di tutte le
informazioni necessarie per un
piano di livello comunale e nella
maggior parte dei casi, non è
necessario ingrandire
ulteriormente
⇒ attività commerciali
⇒ accessibilità
⇒ informazioni turistiche
⇒ informazioni dinamiche
⇒ navigazione
⇒ censimento del verde
⇒ servizi sottosuolo
SCALA

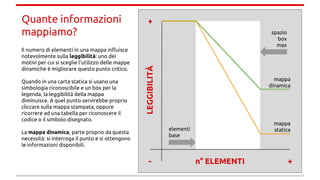

8. Quante informazioni
mappiamo?
Il numero di elementi in una mappa influisce
notevolmente sulla leggibilità: uno dei
motivi per cui si sceglie l’utilizzo delle mappe
dinamiche è migliorare questo punto critico.

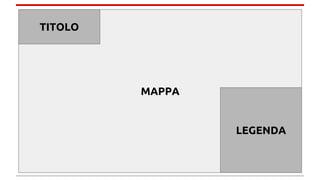

Quando in una carta statica si usano una
simbologia riconoscibile e un box per la
legenda, la leggibilità della mappa
diminuisce. A quel punto servirebbe proprio
cliccare sulla mappa stampata, oppure
ricorrere ad una tabella per riconoscere il
codice o il simbolo disegnato.
La mappa dinamica, parte proprio da questa
necessità: si interroga il punto e si ottengono
le informazioni disponibili.
LEGGIBILITÀ
n° ELEMENTI- +
+
elementi
base
spazio
box
max
mappa
dinamica
mappa
statica
