Ujian praktek celup 2
Dokumen tersebut membahas tentang proses pencelupan kain poliester dan poliamida dengan zat warna dispersi dan reaktif dengan variasi suhu, pH, dan resep pencelupan untuk mendapatkan hasil celup yang optimal. Diuraikan proses simultan, penetralan, pencelupan cara high temperature, carrier, pad thermosol, dan exhaust beserta skemanya serta hasil yang didapat dari variasi suhu heat setting dan resep pencelupan.
Ujian praktek celup 2
- 1. Pencelupan Poliester Denganzat Warna Dispersi Cara High Temperature (HT) “ Pengaruh Suhu Heat Setting “ a) Diagram alir b) resep Proses Simultan Relaksasi, Penghilangan kanji, dan Pemasakan Na2CO3 = 1 g/L Pembasah = 1 ml/l Suhu = 100 o C Waktu = 20 menit Vlot = 1 : 20 Penetralan CH3COOH 30% = 0,5 ml/l Suhu = 60 0 C Waktu = 5 menit Vlot = 1:20 Pencelupan High Temperature Zat warna dispersi = 1% Pendispersi anionic = 1 ml/l CH3COOH 30% = 2 ml/l Suhu = 130 0 C Waktu = 30 menit Vlot = 1 : 10 Pencucian reduksi Sabun = 1 g/L Na2CO3 = 1 g/L Suhu = 60o C Waktu = 10 menit Vlot = 1 : 30 c) Skema proses 1. Proses Simultan Relaksasi, Penghilangan Kanji dan Pemasakan dilanjutkan dengan Penetralan 2. Proses Pencelupan Kain grey poliester Proses simultan penghilangan kanji, pemasakan, dan relaksasi pada suhu 1000 C selama 20 menit Pengeringan pada mesin stenter Proses Heat Setting dengan variasi suhu 170 0 C, 180 0 C, 190 0 C, dan 200 0 C selama 1 menit Proses pencelupan cara HT pada suhu 130 0 C selama 30 menit Pencucian reduksi suhu 100 0 C selama 10 menit Cuci reduksi 60 o C 10 menit pengeringan Evaluasi hasil celup (kerataan dan ketuaan warna) Penetralan pada suhu 60 0 C selama 5 menit Zw Dispersi Pendispersi Anionik CH3COOH Bahan 400 C 1300 C 60 30 800 C 30 Na2CO3 Pembasah Bahan 30- 0 C 1000 C 10 20 40 50 M Penetralan 600 C CH3COOH Menit

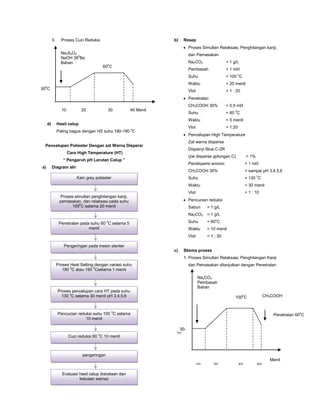

- 2. 3. Proses CuciReduksi d) Hasil celup Paling bagus dengan HS suhu 180-190 o C Pencelupan Poliester Dengan zat Warna Dispersi Cara High Temperature (HT) “ Pengaruh pH Larutan Celup ” a) Diagram alir b) Resep Proses Simultan Relaksasi, Penghilangan kanji, dan Pemasakan Na2CO3 = 1 g/L Pembasah = 1 ml/l Suhu = 100 o C Waktu = 20 menit Vlot = 1 : 20 Penetralan CH3COOH 30% = 0,5 ml/l Suhu = 60 0 C Waktu = 5 menit Vlot = 1:20 Pencelupan High Temperature Zat warna disperse Dispanyl Blue C-2R (zw disperse golongan C) = 1% Pendispersi anionic = 1 ml/l CH3COOH 30% = sampai pH 3,4,5,6 Suhu = 130 0 C Waktu = 30 menit Vlot = 1 : 10 Pencucian reduksi Sabun = 1 g/L Na2CO3 = 1 g/L Suhu = 60o C Waktu = 10 menit Vlot = 1 : 30 c) Skema proses 1. Proses Simultan Relaksasi, Penghilangan Kanji dan Pemasakan dilanjutkan dengan Penetralan Na2S2O4 NaOH 380 Be Bahan 300 C 600 C 10 20 30 40 Menit Kain grey poliester Proses simultan penghilangan kanji, pemasakan, dan relaksasi pada suhu 1000 C selama 20 menit Pengeringan pada mesin stenter Proses Heat Setting dengan variasi suhu 180 0 C atau 190 0 Cselama 1 menit Proses pencelupan cara HT pada suhu 130 0 C selama 30 menit pH 3,4,5,6 Pencucian reduksi suhu 100 0 C selama 10 menit Cuci reduksi 60 o C 10 menit pengeringan Evaluasi hasil celup (kerataan dan ketuaan warna) Penetralan pada suhu 60 0 C selama 5 menit Na2CO3 Pembasah Bahan 30- 0 C 1000 C 10 20 40 50 M Penetralan 600 C CH3COOH Menit

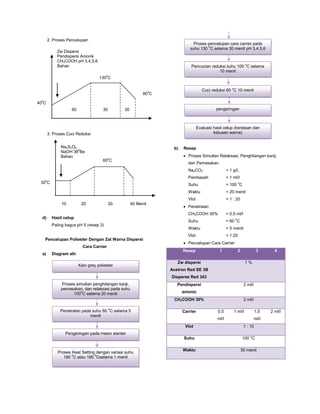

- 3. 2. Proses Pencelupan 3.Proses Cuci Reduksi d) Hasil celup Paling bagus pH 5 (resep 3) Pencelupan Poliester Dengan Zat Warna Dispersi Cara Carrier a) Diagram alir b) Resep Proses Simultan Relaksasi, Penghilangan kanji, dan Pemasakan Na2CO3 = 1 g/L Pembasah = 1 ml/l Suhu = 100 o C Waktu = 20 menit Vlot = 1 : 20 Penetralan CH3COOH 30% = 0,5 ml/l Suhu = 60 0 C Waktu = 5 menit Vlot = 1:20 Pencelupan Cara Carrier Resep 1 2 3 4 Zw dispersi Acetron Red SE 3B Disperse Red 343 1 % Pendispersi anionic 2 ml/l CH3COOH 30% 2 ml/l Carrier 0,5 ml/l 1 ml/l 1,5 ml/l 2 ml/l Vlot 1 : 10 Suhu 100 0 C Waktu 30 menit Zw Dispersi Pendispersi Anionik CH3COOH pH 3,4,5,6 Bahan 400 C 1300 C 60 30 800 C 30 Na2S2O4 NaOH 380 Be Bahan 300 C 600 C 10 20 30 40 Menit Cuci reduksi 60 o C 10 menit pengeringan Evaluasi hasil celup (kerataan dan ketuaan warna) Proses pencelupan cara carrier pada suhu 130 0 C selama 30 menit pH 3,4,5,6 Pencucian reduksi suhu 100 0 C selama 10 menit Kain grey poliester Proses simultan penghilangan kanji, pemasakan, dan relaksasi pada suhu 1000 C selama 20 menit Pengeringan pada mesin stenter Proses Heat Setting dengan variasi suhu 180 0 C atau 190 0 Cselama 1 menit Penetralan pada suhu 60 0 C selama 5 menit

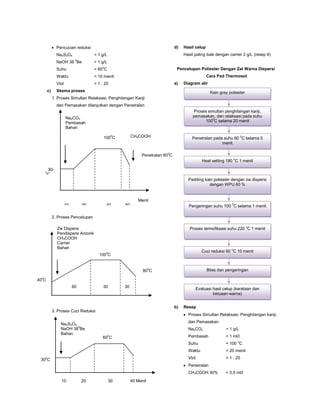

- 4. Pencucian reduksi Na2S2O4 =1 g/L NaOH 38 0 Be = 1 g/L Suhu = 60o C Waktu = 10 menit Vlot = 1 : 20 c) Skema proses 1. Proses Simultan Relaksasi, Penghilangan Kanji dan Pemasakan dilanjutkan dengan Penetralan 2. Proses Pencelupan 3. Proses Cuci Reduksi d) Hasil celup Hasil paling baik dengan carrier 2 g/L (resep 4) Pencelupan Poliester Dengan Zat Warna Dispersi Cara Pad Thermosol a) Diagram alir b) Resep Proses Simultan Relaksasi, Penghilangan kanji, dan Pemasakan Na2CO3 = 1 g/L Pembasah = 1 ml/l Suhu = 100 o C Waktu = 20 menit Vlot = 1 : 20 Penetralan CH3COOH 30% = 0,5 ml/l Zw Dispersi Pendispersi Anionik CH3COOH Carrier Bahan 400 C 1000 C 60 30 800 C 30 Na2S2O4 NaOH 380 Be Bahan 300 C 600 C 10 20 30 40 Menit Na2CO3 Pembasah Bahan 30- 0 C 1000 C 10 20 40 50 M Penetralan 600 C CH3COOH Menit Kain grey poliester Proses simultan penghilangan kanji, pemasakan, dan relaksasi pada suhu 1000 C selama 20 menit Heat setting 180 o C 1 menit Padding kain poliester dengan zw dispersi dengan WPU 60 % Pengeringan suhu 100 0 C selama 1 menit Proses termofiksasi suhu 220 o C 1 menit Cuci reduksi 60 o C 10 menit Bilas dan pengeringan Evaluasi hasil celup (kerataan dan ketuaan warna) Penetralan pada suhu 60 0 C selama 5 menit

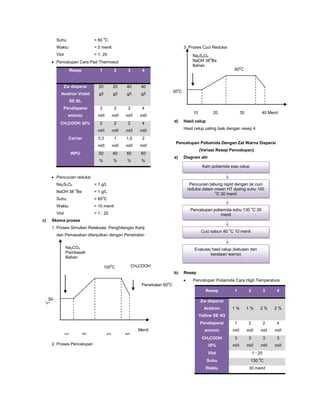

- 5. Suhu = 600 C Waktu = 5 menit Vlot = 1: 20 Pencelupan Cara Pad Thermosol Resep 1 2 3 4 Zw dispersi Acetron Violet SE BL 20 g/l 20 g/l 40 g/l 40 g/l Pendispersi anionic 2 ml/l 2 ml/l 2 ml/l 4 ml/l CH3COOH 30% 2 ml/l 2 ml/l 2 ml/l 4 ml/l Carrier 0,5 ml/l 1 ml/l 1,5 ml/l 2 ml/l WPU 50 % 60 % 60 % 60 % Pencucian reduksi Na2S2O4 = 1 g/L NaOH 38 0 Be = 1 g/L Suhu = 60o C Waktu = 10 menit Vlot = 1 : 20 c) Skema proses 1. Proses Simultan Relaksasi, Penghilangan Kanji dan Pemasakan dilanjutkan dengan Penetralan 2. Proses Pencelupan 3. Proses Cuci Reduksi d) Hasil celup Hasil celup paling baik dengan resep 4 Pencelupan Poliamida Dengan Zat Warna Dispersi (Variasi Resep Pencelupan) a) Diagram alir b) Resep Pencelupan Poliamida Cara High Temperature Resep 1 2 3 4 Zw dispersi Acetron Yellow SE 4G 1 % 1 % 2 % 2 % Pendispersi anionic 1 ml/l 2 ml/l 2 ml/l 4 ml/l CH3COOH 30% 3 ml/l 3 ml/l 3 ml/l 3 ml/l Vlot 1 : 20 Suhu 130 0 C Waktu 30 menit Na2S2O4 NaOH 380 Be Bahan 300 C 600 C 10 20 30 40 Menit Na2CO3 Pembasah Bahan 30- 0 C 1000 C 10 20 40 50 M Penetralan 600 C CH3COOH Menit Kain poliamida siap celup Pencucian tabung rapid dengan lar.cuci reduksi dalam mesin HT dyeing suhu 100 o C 30 menit Cuci sabun 80 o C 10 menit Evaluasi hasil celup (ketuaan dan kerataan warna) Pencelupan poliamida suhu 130 o C 30 menit

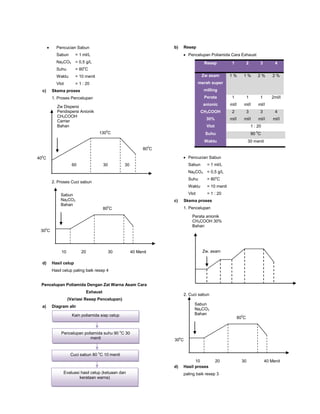

- 6. Pencucian Sabun Sabun =1 ml/L Na2CO3 = 0,5 g/L Suhu = 80o C Waktu = 10 menit Vlot = 1 : 20 c) Skema proses 1. Proses Pencelupan 2. Proses Cuci sabun d) Hasil celup Hasil celup paling baik resep 4 Pencelupan Poliamida Dengan Zat Warna Asam Cara Exhaust (Variasi Resep Pencelupan) a) Diagram alir b) Resep Pencelupan Poliamida Cara Exhaust Resep 1 2 3 4 Zw asam merah super milling 1 % 1 % 2 % 2 % Perata anionic 1 ml/l 1 ml/l 1 ml/l 2ml/l CH3COOH 30% 2 ml/l 3 ml/l 3 ml/l 4 ml/l Vlot 1 : 20 Suhu 90 0 C Waktu 30 menit Pencucian Sabun Sabun = 1 ml/L Na2CO3 = 0,5 g/L Suhu = 80o C Waktu = 10 menit Vlot = 1 : 20 c) Skema proses 1. Pencelupan 2. Cuci sabun d) Hasil proses paling baik resep 3 Zw Dispersi Pendispersi Anionik CH3COOH Carrier Bahan 400 C 1300 C 60 30 800 C 30 Sabun Na2CO3 Bahan 300 C 800 C 10 20 30 40 Menit Kain poliamida siap celup Cuci sabun 80 o C 10 menit Evaluasi hasil celup (ketuaan dan kerataan warna) Pencelupan poliamida suhu 90 o C 30 menit Perata anionik CH3COOH 30% Bahan Zw. asam Sabun Na2CO3 Bahan 300 C 800 C 10 20 30 40 Menit

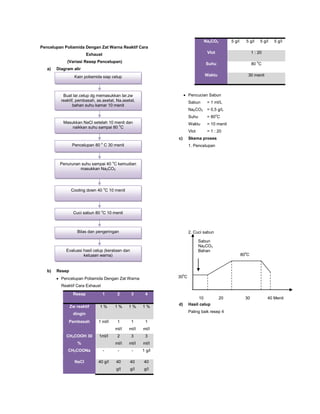

- 7. Pencelupan Poliamida DenganZat Warna Reaktif Cara Exhaust (Variasi Resep Pencelupan) a) Diagram alir b) Resep Pencelupan Poliamida Dengan Zat Warna Reaktif Cara Exhaust Resep 1 2 3 4 Zw reaktif dingin 1 % 1 % 1 % 1 % Pembasah 1 ml/l 1 ml/l 1 ml/l 1 ml/l CH3COOH 30 % 1ml/l 2 ml/l 3 ml/l 3 ml/l CH3COONa - - - 1 g/l NaCl 40 g/l 40 g/l 40 g/l 40 g/l Na2CO3 5 g/l 5 g/l 5 g/l 5 g/l Vlot 1 : 20 Suhu 80 0 C Waktu 30 menit Pencucian Sabun Sabun = 1 ml/L Na2CO3 = 0,5 g/L Suhu = 80o C Waktu = 10 menit Vlot = 1 : 20 c) Skema proses 1. Pencelupan 2. Cuci sabun d) Hasil celup Paling baik resep 4 Kain poliamida siap celup Buat lar.celup dg memasukkan lar.zw reaktif, pembasah, as.asetat, Na.asetat, bahan suhu kamar 10 menit Pencelupan 80 o C 30 menit Penurunan suhu sampai 40 o C kemudian masukkan Na2CO3 Cooling down 40 o C 10 menit Cuci sabun 80 o C 10 menit Bilas dan pengeringan Evaluasi hasil celup (kerataan dan ketuaan warna) Masukkan NaCl setelah 10 menit dan naikkan suhu sampai 80 o C Sabun Na2CO3 Bahan 300 C 800 C 10 20 30 40 Menit
- 8. Pencelupan Poliakrilat DenganZat Warna Basa Cara Exhaust (Variasi Resep Pencelupan dan Metode Pencelupan) a) Diagram alir b) Resep Pencelupan Poliakrilat Cara Exhaust Resep 1 2 3 4 Zw basa Basacryl Yellow 5GL 1 % 1 % 1 % 1 % Pembasah 1 ml/l 1 ml/l 1 ml/l 1ml/l Perata kationic - - - 1ml/l CH3COOH 30% 2 ml/l 3 ml/l 3 ml/l 1 ml/l CH3COONa 0,5 g/l 0,5 g/l 0,5 g/l 0,5 g/l Vlot 1 : 20 Suhu 90 0 C Waktu 30 menit Metode standar modifikasi Pencucian Sabun Sabun = 1 ml/L Na2CO3 = 0,5 g/L Suhu = 80o C Waktu = 10 menit Vlot = 1 : 20 c) Skema proses 1. Pencelupan met.standar 2. Pencelupan met.modifikasi 3. Cuci sabun d) Hasil celup Paling baik kerataannya resep 4 Kain poliakrilat siap celup Cuci sabun 80 o C 10 menit Evaluasi hasil celup (ketuaan dan kerataan warna) Pencelupan poliakrilat suhu 90 o C 30 menit Sabun Na2CO3 Bahan 300 C 800 C 10 20 30 40 Menit

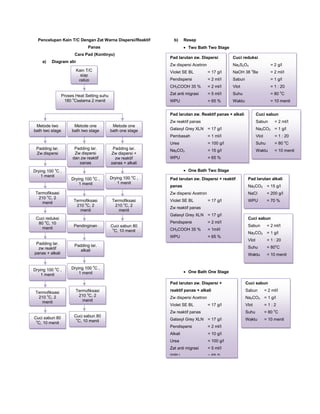

- 9. Pencelupan Kain T/CDengan Zat Warna Dispersi/Reaktif Panas Cara Pad (Kontinyu) a) Diagram alir b) Resep Two Bath Two Stage One Bath Two Stage One Bath One Stage Cuci sabun 80 o C, 10 menit Kain T/C siap celup Drying 100 o C , 1 menit Drying 100 o C , 1 menit Drying 100 o C , 1 menit Drying 100 o C , 1 menit Termofiksasi 210 o C, 2 menit Termofiksasi 210 o C, 2 menit Cuci sabun 80 o C, 10 menit Pendinginan Termofiksasi 210 o C, 2 menit Termofiksasi 210 o C, 2 menit Cuci sabun 80 o C, 10 menit Padding lar. alkali Padding lar. zw reaktif panas + alkali Termofiksasi 210 o C, 2 menit Cuci reduksi 80 o C, 10 menit Proses Heat Setting suhu 180 o Cselama 2 menit Padding lar. Zw dispersi dan zw reaktif panas Padding lar. Zw dispersi + zw reaktif panas + alkali Metode one bath two stage Metode one bath one stage Padding lar. Zw dispersi Metode two bath two stage Drying 100 o C , 1 menit Pad larutan zw. Dispersi Zw dispersi Acetron Violet SE BL = 17 g/l Pendispersi = 2 ml/l CH3COOH 35 % = 2 ml/l Zat anti migrasi = 5 ml/l WPU = 65 % Cuci reduksi Na2S2O4 = 2 g/l NaOH 38 o Be = 2 ml/l Sabun = 1 g/l Vlot = 1 : 20 Suhu = 80 o C Waktu = 10 menit Pad larutan zw. Reaktif panas + alkali Zw reaktif panas Galaxyl Grey XLN = 17 g/l Pembasah = 1 ml/l Urea = 100 g/l Na2CO3 = 15 g/l WPU = 65 % Cuci sabun Sabun = 2 ml/l Na2CO3 = 1 g/l Vlot = 1 : 20 Suhu = 80 o C Waktu = 10 menit Pad larutan zw. Dispersi + reaktif panas Zw dispersi Acetron Violet SE BL = 17 g/l Zw reaktif panas Galaxyl Grey XLN = 17 g/l Pendispersi = 2 ml/l CH3COOH 35 % = 1ml/l WPU = 65 % Pad larutan alkali Na2CO3 = 15 g/l NaCl = 200 g/l WPU = 70 % Cuci sabun Sabun = 2 ml/l Na2CO3 = 1 g/l Vlot = 1 : 20 Suhu = 80o C Waktu = 10 menit Pad larutan zw. Dispersi + reaktif panas + alkali Zw dispersi Acetron Violet SE BL = 17 g/l Zw reaktif panas Galaxyl Grey XLN = 17 g/l Pendispersi = 2 ml/l Alkali = 10 g/l Urea = 100 g/l Zat anti migrasi = 5 ml/l WPU = 65 % Cuci sabun Sabun = 2 ml/l Na2CO3 = 1 g/l Vlot = 1 : 2 Suhu = 80 o C Waktu = 10 menit

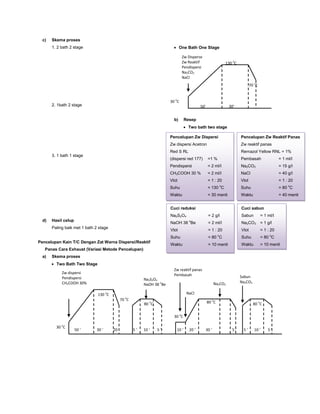

- 10. c) Skema proses 1.2 bath 2 stage 2. 1bath 2 stage 3. 1 bath 1 stage d) Hasil celup Paling baik met 1 bath 2 stage Pencelupan Kain T/C Dengan Zat Warna Dispersi/Reaktif Panas Cara Exhaust (Variasi Metode Pencelupan) a) Skema proses Two Bath Two Stage One Bath One Stage b) Resep Two bath two stage Cuci reduksi Na2S2O4 = 2 g/l NaOH 38 o Be = 2 ml/l Vlot = 1 : 20 Suhu = 80 o C Waktu = 10 menit Cuci sabun Sabun = 1 ml/l Na2CO3 = 1 g/l Vlot = 1 : 20 Suhu = 80 o C Waktu = 10 menit Pencelupan Zw Dispersi Zw dispersi Acetron Red S RL (dispersi red 177) =1 % Pendispersi = 2 ml/l CH3COOH 30 % = 2 ml/l Vlot = 1 : 20 Suhu = 130 o C Waktu = 30 menit Pencelupan Zw Reaktif Panas Zw reaktif panas Remazol Yellow RNL = 1% Pembasah = 1 ml/l Na2CO3 = 15 g/l NaCl = 40 g/l Vlot = 1 : 20 Suhu = 80 o C Waktu = 40 menit 50 ‘ 30 ‘ 20 ‘ 5 ‘ 10 ‘ 5 ‘ 10 ‘ 20 ‘ 30 ‘ 5 ‘ 5 ‘ 10 ‘ 5 ‘ Zw dispersi Pendispersi CH3COOH 30% Na2S2O4 NaOH 38 o Be Zw reaktif panas Pembasah NaCl Na2CO3 Sabun Na2CO3 30 o C 130 o C 70 o C 80 o C 80 o C 30 o C 80 o C Zw Disperse Zw Reaktif Pendispersi Na2CO3 NaCl 30 o C 130 o C 70 o C 50’ 30’

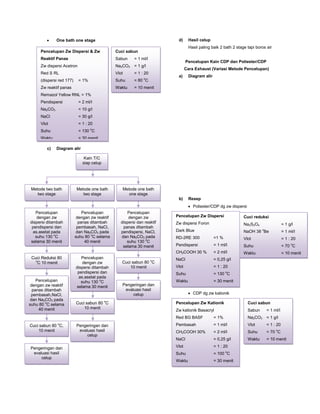

- 11. One bath onestage c) Diagram alir d) Hasil celup Hasil paling baik 2 bath 2 stage tapi boros air Pencelupan Kain CDP dan Poliester/CDP Cara Exhaust (Variasi Metode Pencelupan) a) Diagram alir b) Resep Poliester/CDP dg zw dispersi CDP dg zw kationik Pengeringan dan evaluasi hasil celup Cuci sabun 80 o C, 10 menit Pengeringan dan evaluasi hasil celup Pencelupan dengan zw reaktif panas ditambah pembasah,NaCl, dan Na2CO3 pada suhu 80 o C selama 40 menit Cuci sabun 80 o C 10 menit Pengeringan dan evaluasi hasil celup Cuci Reduksi 80 o C 10 menit Pencelupan dengan zw dispersi ditambah pendispersi dan as.asetat pada suhu 130 o C selama 30 menit Pencelupan dengan zw dispersi ditambah pendispersi dan as.asetat pada suhu 130 o C selama 30 menit Kain T/C siap celup Metode one bath two stage Metode one bath one stage Metode two bath two stage Pencelupan dengan zw reaktif panas ditambah pembasah, NaCl, dan Na2CO3 pada suhu 80 o C selama 40 menit Pencelupan dengan zw dispersi dan reaktif panas ditambah pendispersi, NaCl, dan Na2CO3 pada suhu 130 o C selama 30 menit Cuci sabun 80 o C 10 menit Pencelupan Zw Dispersi & Zw Reaktif Panas Zw dispersi Acetron Red S RL (dispersi red 177) = 1% Zw reaktif panas Remazol Yellow RNL = 1% Pendispersi = 2 ml/l Na2CO3 = 10 g/l NaCl = 30 g/l Vlot = 1 : 20 Suhu = 130 o C Waktu = 30 menit Cuci sabun Sabun = 1 ml/l Na2CO3 = 1 g/l Vlot = 1 : 20 Suhu = 80 o C Waktu = 10 menit Pencelupan Zw Dispersi Zw dispersi Foron Dark Blue RD-2RE 300 =1 % Pendispersi = 1 ml/l CH3COOH 30 % = 2 ml/l NaCl = 0,25 g/l Vlot = 1 : 20 Suhu = 130 o C Waktu = 30 menit Cuci reduksi Na2S2O4 = 1 g/l NaOH 38 o Be = 1 ml/l Vlot = 1 : 20 Suhu = 70 o C Waktu = 10 menit Pencelupan Zw Kationik Zw kationik Basacryl Red BG BASF = 1% Pembasah = 1 ml/l CH3COOH 30% = 2 ml/l NaCl = 0,25 g/l Vlot = 1 : 20 Suhu = 100 o C Waktu = 30 menit Cuci sabun Sabun = 1 ml/l Na2CO3 = 1 g/l Vlot = 1 : 20 Suhu = 70 o C Waktu = 10 menit

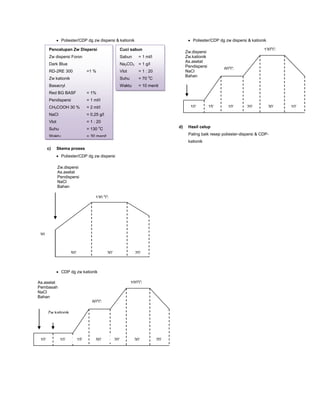

- 12. Poliester/CDP dg zwdispersi & kationik c) Skema proses Poliester/CDP dg zw dispersi CDP dg zw kationik Poliester/CDP dg zw dispersi & kationik d) Hasil celup Paling baik resep poliester-dispersi & CDP- kationik Pencelupan Zw Dispersi Zw dispersi Foron Dark Blue RD-2RE 300 =1 % Zw kationik Basacryl Red BG BASF = 1% Pendispersi = 1 ml/l CH3COOH 30 % = 2 ml/l NaCl = 0,25 g/l Vlot = 1 : 20 Suhu = 130 o C Waktu = 30 menit Cuci sabun Sabun = 1 ml/l Na2CO3 = 1 g/l Vlot = 1 : 20 Suhu = 70 o C Waktu = 10 menit Zw.dispersi As.asetat Pendispersi NaCl Bahan 30 o C 130 o C 50’ 30’ 20’ As.asetat Pembasah NaCl Bahan Zw.kationik 100o C 60o C 20’30’20’50’15’10’10’ Zw.dispersi Zw.kationik As.asetat Pendispersi NaCl Bahan 10’30’20’10’15’10’ 130o C 60o C
