Dokumen ini menjelaskan osilator dynatron yang menggunakan tabung vakum dengan empat elektroda untuk menghasilkan gelombang berkelanjutan tanpa input. Osilator ini memiliki karakteristik resistansi negatif dimana arus akan berkurang dengan peningkatan tegangan pada kisaran level tertentu. Osilator ini digunakan sebagai penguat, detektor, dan osilator pengganti dalam berbagai aplikasi telekomunikasi.

1. DASAR
TELEKOMUNIKASI
SERDA BHAKTI CAHYONO
ELKASISTA TK 3

2. Diagram rangkaian di ini menunjukkan rangkaian
osilator dynatron.Osilator ini termasuk tetrode. Di sini
tetrode adalah tabung vakum yang mencakup empat
elektroda aktif seperti katoda termionik, dua kisi, dan
plat. Di sini, tetroda menunjukkan karakteristik
resistansi negatif seperti ketika tegangan pada
elektroda meningkatkan arus output akan berkurang
untuk kisaran tegangan tertentu. Ini disebut daerah
resistansi negatif dari osilator.
Osilator Dynatron adalah rangkaian elektronika tabung
vakum yang menghasilkan bentuk gelombang
berkelanjutan tanpa menerapkan input.Osilator ini
memiliki karakteristik resistansi negatif karena proses
emisi sekunder dalam tabung fakum.
1/2 π √1/LC - (R/2L + 1/2Cr)2

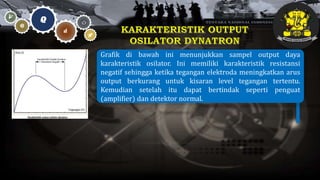

3. Grafik di bawah ini menunjukkan sampel output daya
karakteristik osilator. Ini memiliki karakteristik resistansi
negatif sehingga ketika tegangan elektroda meningkatkan arus
output berkurang untuk kisaran level tegangan tertentu.
Kemudian setelah itu dapat bertindak seperti penguat
(amplifier) dan detektor normal.

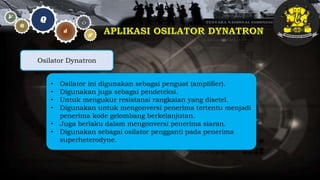

4. • Osilator ini digunakan sebagai penguat (amplifier).
• Digunakan juga sebagai pendeteksi.
• Untuk mengukur resistansi rangkaian yang disetel.
• Digunakan untuk mengonversi penerima tertentu menjadi
penerima kode gelombang berkelanjutan.
• Juga berlaku dalam mengonversi penerima siaran.
• Digunakan sebagai osilator pengganti pada penerima
superheterodyne.
Osilator Dynatron
