自製線上地圖呈現地理資料：非營利組織案例介紹
本文件探讨了自制线上地图的重要性以及如何通过开放街图（OpenStreetMap, OSM）进行地图创建与编辑，强调了草根性地理信息共享和社区协作的力量。文章详细介绍了地理数据的来源、编辑过程及其在紧急救灾中的重要应用，展示了开放地图在信息自由流通和公众参与方面的潜力。最后，文档比较了OSM与传统地图服务（如Google Maps）的不同之处，强调了开放数据的优势。
More Related Content
![[海洋社區發展與GIS應用]10/28 鄧東波 :自己的地圖自己畫](https://cdn.slidesharecdn.com/ss_thumbnails/20141028gisppt-141110013528-conversion-gate01-thumbnail.jpg?width=640&height=640&fit=bounds)
![[網路星期二] 非營利組織網站剖析：網站文案大不同-實例剖析:蠻野心足網路行銷](https://cdn.slidesharecdn.com/ss_thumbnails/20120723-120822214240-phpapp01-thumbnail.jpg?width=640&height=640&fit=bounds)
自製線上地圖呈現地理資料：非營利組織案例介紹
- 1.
- 2.
- 3.
- 4.
- 5.
- 6.
- 7.
- 8.
- 9.
- 10.
- 11.
- 12.
- 13. 誰可以畫地圖？ http://www.time.com/time/covers/0,16641,20061225,00.html Person of theYear:YouDec. 25, 2006 Tuesday, July 16, 2013

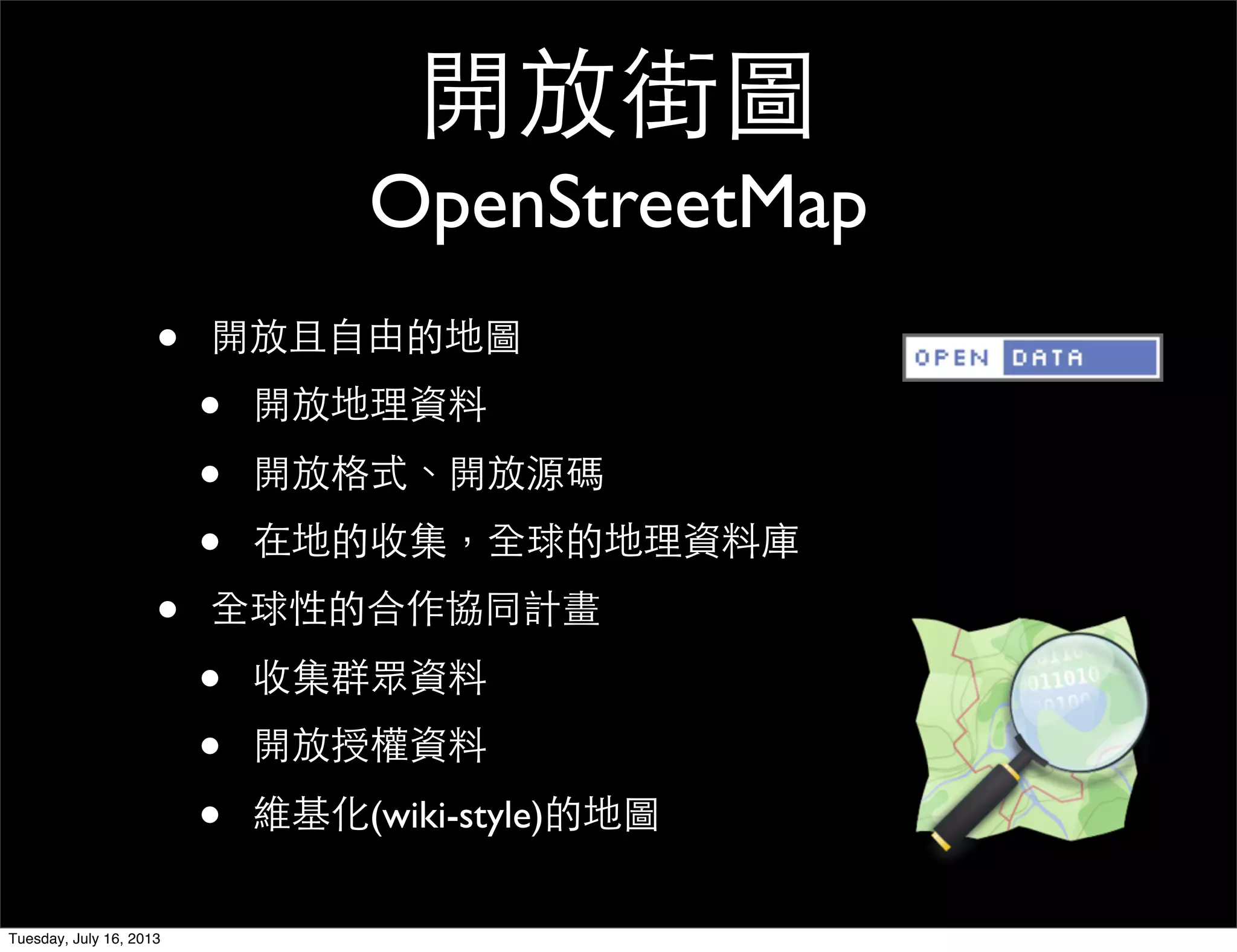

- 14. • 開放且自由的地圖 • 開放地理資料 •開放格式、開放源碼 • 在地的收集，全球的地理資料庫 • 全球性的合作協同計畫 • 收集群眾資料 • 開放授權資料 • 維基化(wiki-style)的地圖 開放街圖 OpenStreetMap Tuesday, July 16, 2013
- 15.

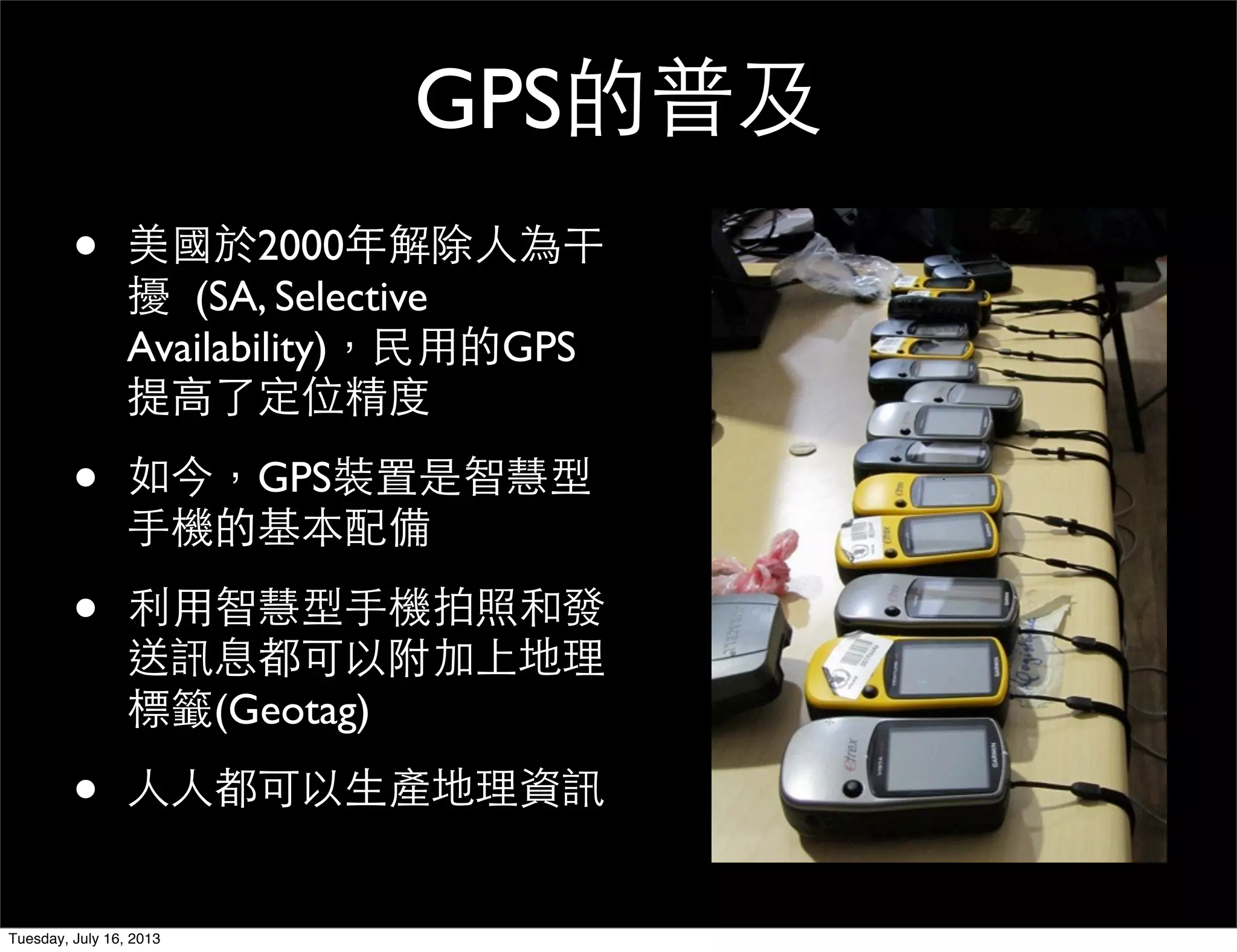

- 16. GPS的普及 • 美國於2000年解除人為干 擾 (SA,Selective Availability)，民用的GPS 提高了定位精度 • 如今，GPS裝置是智慧型 手機的基本配備 • 利用智慧型手機拍照和發 送訊息都可以附加上地理 標籤(Geotag) • 人人都可以生產地理資訊 Tuesday, July 16, 2013

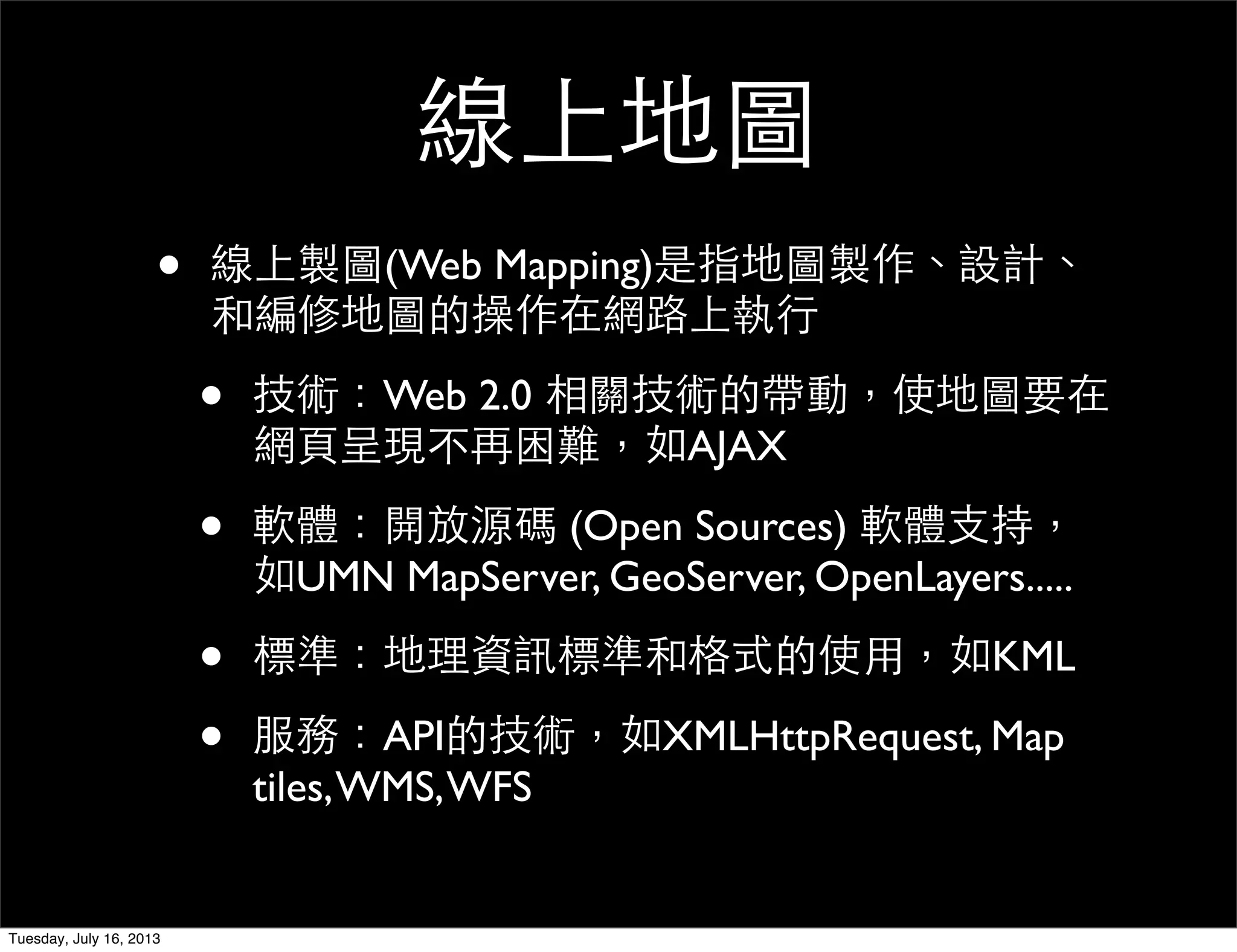

- 17. 線上地圖 • 線上製圖(Web Mapping)是指地圖製作、設計、 和編修地圖的操作在網路上執行 •技術：Web 2.0 相關技術的帶動，使地圖要在 網頁呈現不再困難，如AJAX • 軟體：開放源碼 (Open Sources) 軟體支持， 如UMN MapServer, GeoServer, OpenLayers..... • 標準：地理資訊標準和格式的使用，如KML • 服務：API的技術，如XMLHttpRequest, Map tiles,WMS,WFS Tuesday, July 16, 2013

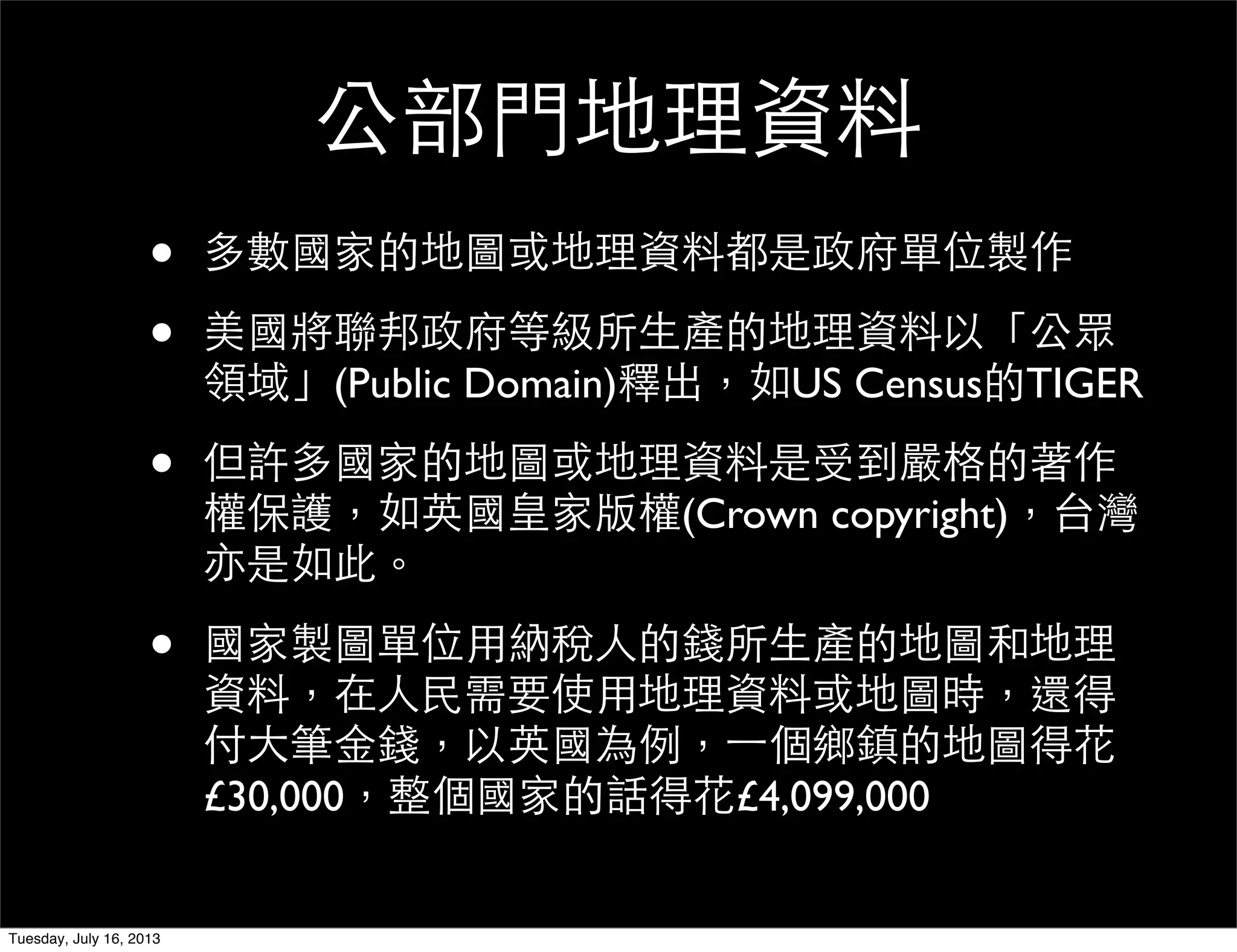

- 18. 公部門地理資料 • 多數國家的地圖或地理資料都是政府單位製作 • 美國將聯邦政府等級所生產的地理資料以「公眾 領域」(PublicDomain)釋出，如US Census的TIGER • 但許多國家的地圖或地理資料是受到嚴格的著作 權保護，如英國皇家版權(Crown copyright)，台灣 亦是如此。 • 國家製圖單位用納稅人的錢所生產的地圖和地理 資料，在人民需要使用地理資料或地圖時，還得 付大筆金錢，以英國為例，一個鄉鎮的地圖得花 £30,000，整個國家的話得花£4,099,000 Tuesday, July 16, 2013
- 19. 對抗不開放的地圖 • Steven Coast希望在英國有免費且隨手可得的地 理資料，於是在2004年開始開放街圖 (OpenStreetMap, OSM)運動 圖片來源: http://stevecoast.com Tuesday, July 16, 2013

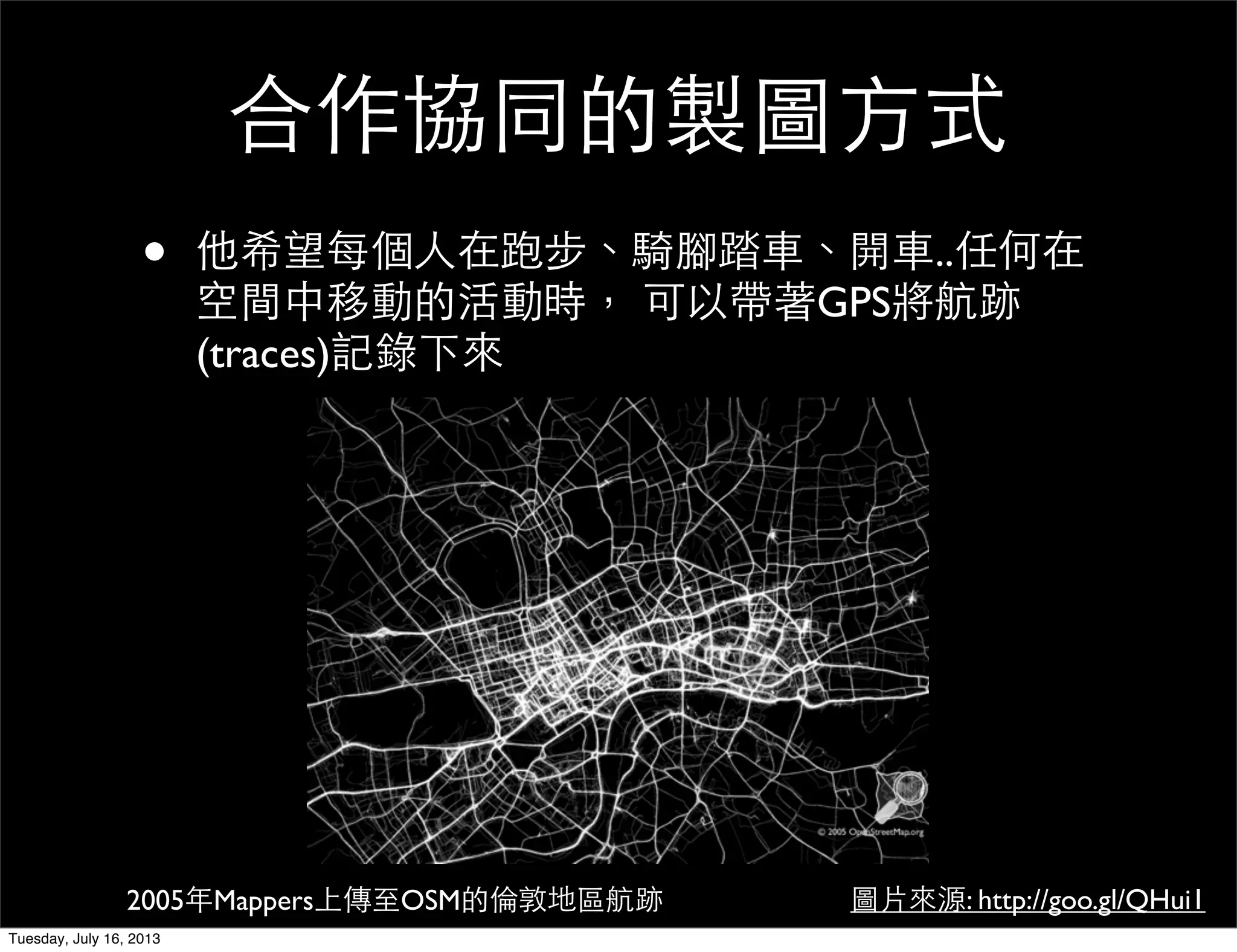

- 20. 合作協同的製圖方式 • 他希望每個人在跑步、騎腳踏車、開車..任何在 空間中移動的活動時， 可以帶著GPS將航跡 (traces)記錄下來 圖片來源:http://goo.gl/QHui12005年Mappers上傳至OSM的倫敦地區航跡 Tuesday, July 16, 2013
- 21. 賦權：草根性地圖 • 並且上傳至開放街圖的伺服 器中 • 再透過群眾共同創建的力 量，編輯地圖、檢核地圖、 生產地圖 •最後使得每個人都可以免費 的使用這個地圖。 • Tim Berners-Lee 將OSM喻 為全球的草根性再製的地圖 (grassroots remapping of the world) Tuesday, July 16, 2013

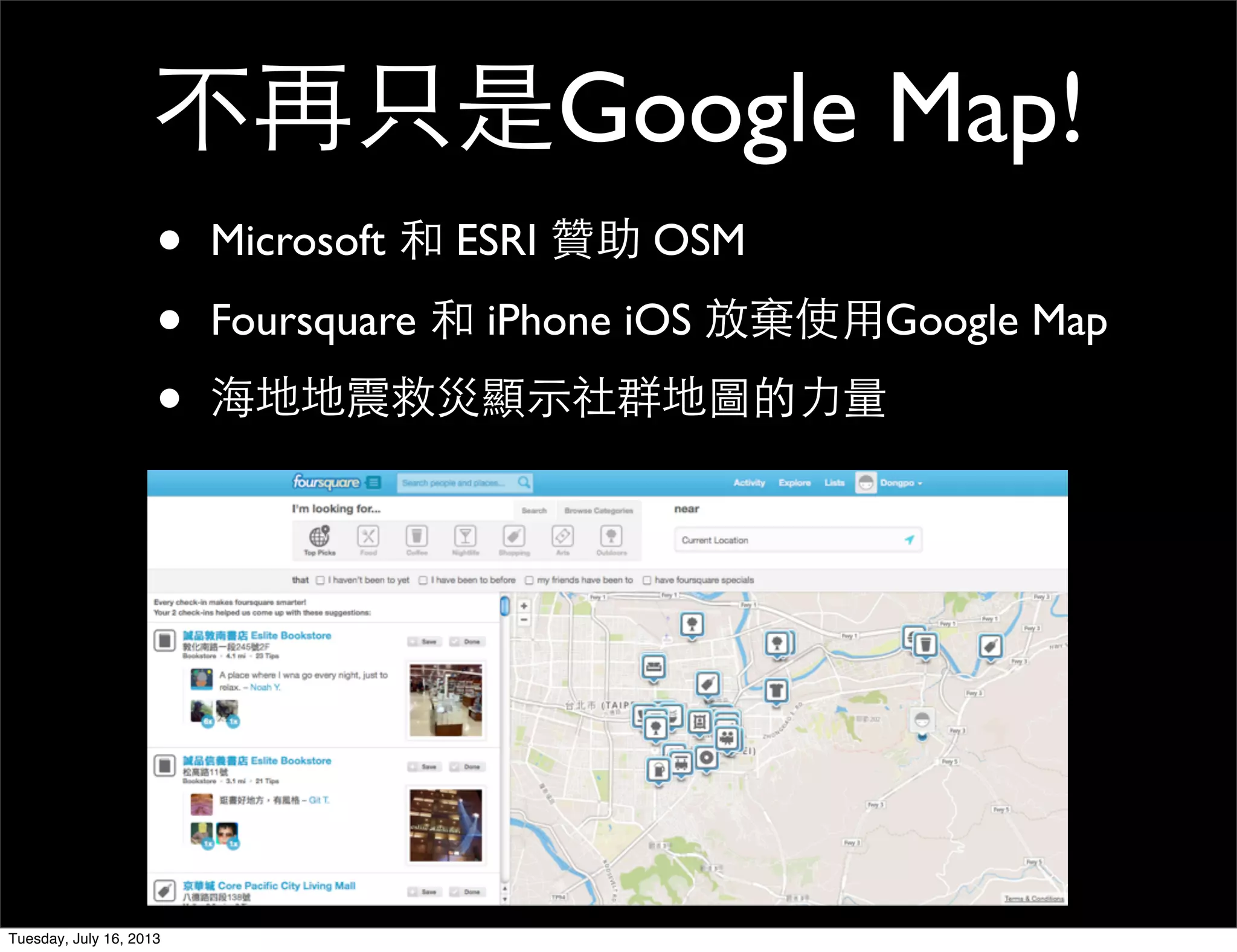

- 22. • Microsoft 和ESRI 贊助 OSM • Foursquare 和 iPhone iOS 放棄使用Google Map • 海地地震救災顯示社群地圖的力量 不再只是Google Map! Tuesday, July 16, 2013
- 23.

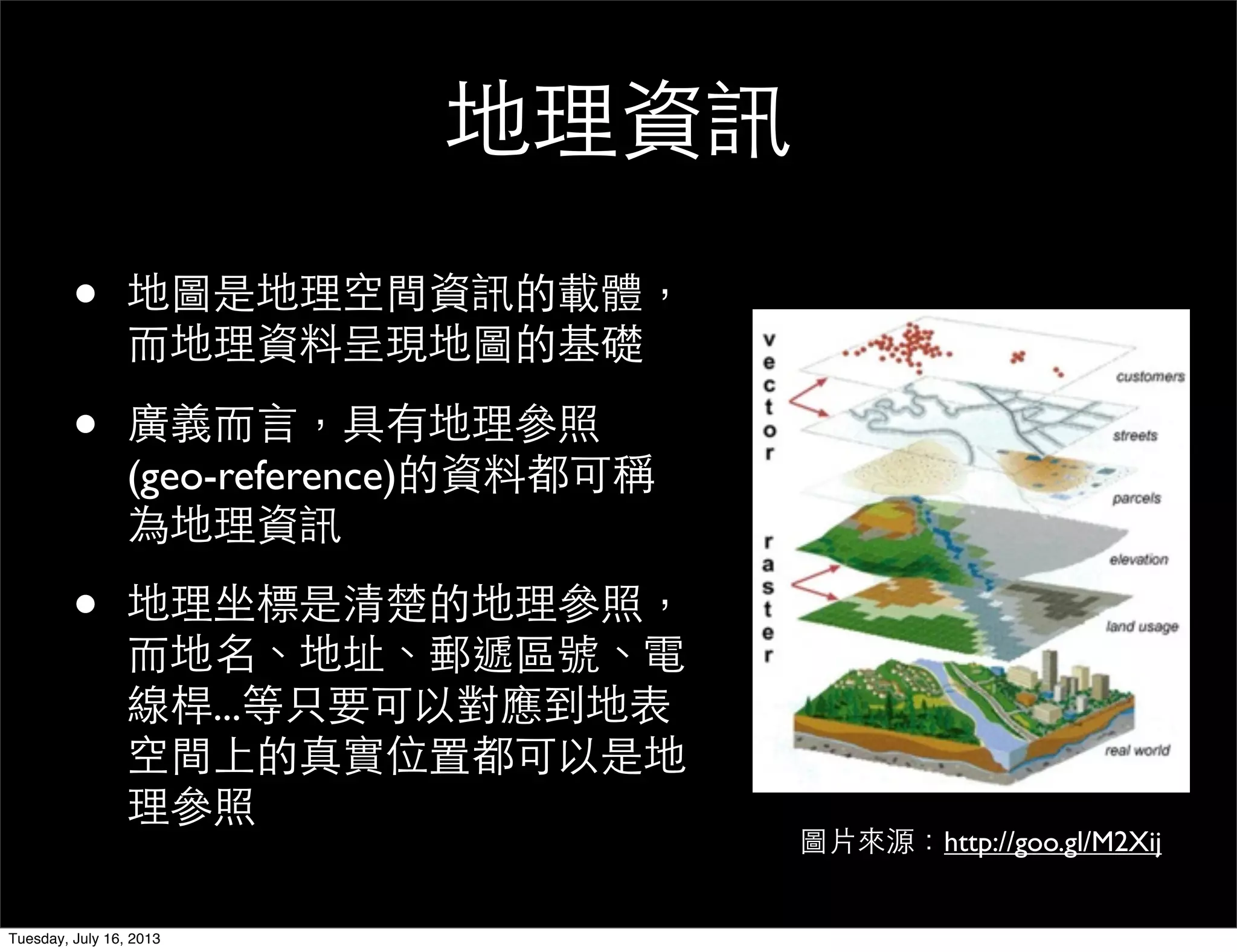

- 24. 地理資訊 • 地圖是地理空間資訊的載體， 而地理資料呈現地圖的基礎 • 廣義而言，具有地理參照 (geo-reference)的資料都可稱 為地理資訊 •地理坐標是清楚的地理參照， 而地名、地址、郵遞區號、電 線桿...等只要可以對應到地表 空間上的真實位置都可以是地 理參照 圖片來源：http://goo.gl/M2Xij Tuesday, July 16, 2013

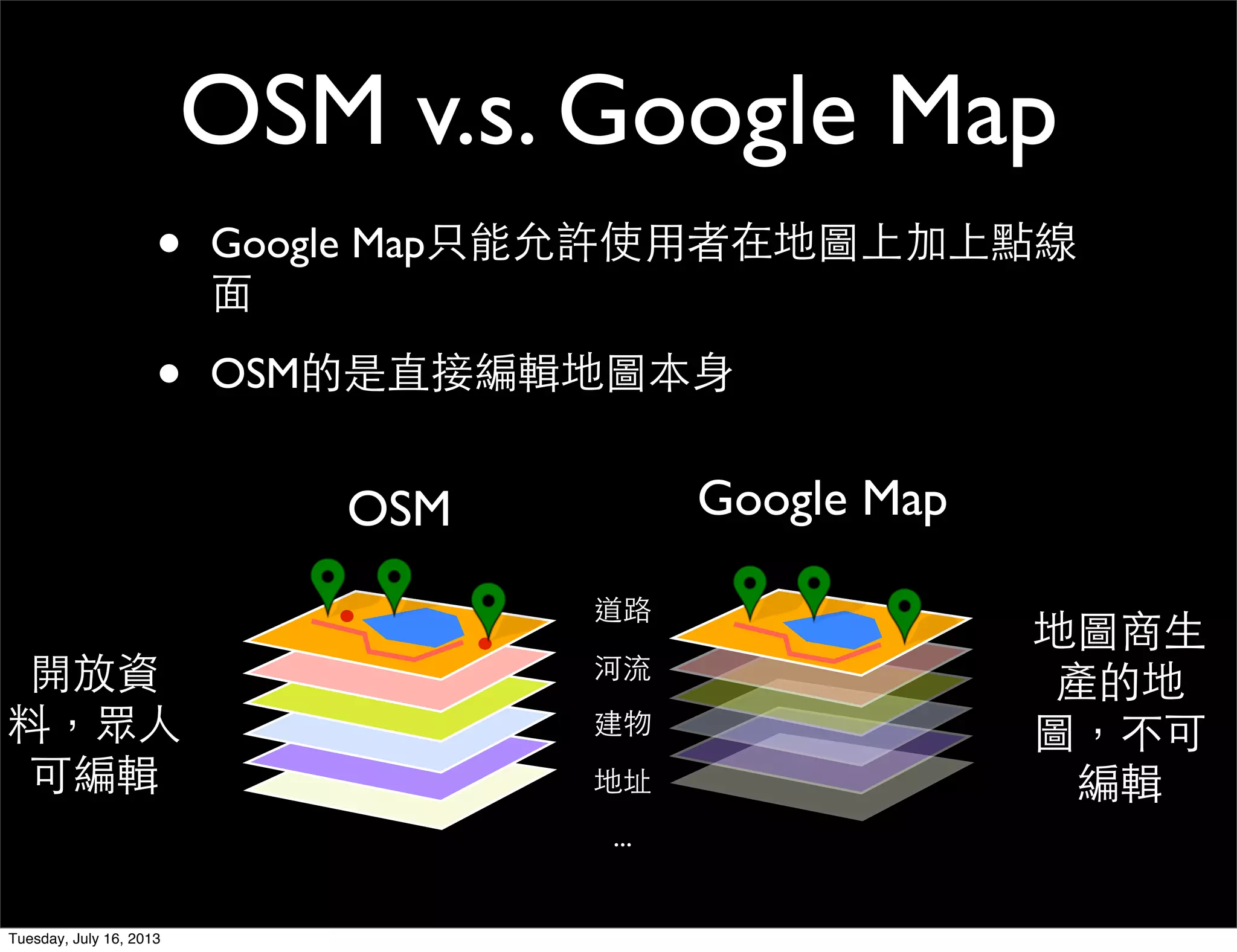

- 25. OSM v.s. GoogleMap • Google Map只能允許使用者在地圖上加上點線 面 • OSM的是直接編輯地圖本身 道路 河流 建物 地址 ... OSM Google Map 開放資 料，眾人 可編輯 地圖商生 產的地 圖，不可 編輯 Tuesday, July 16, 2013

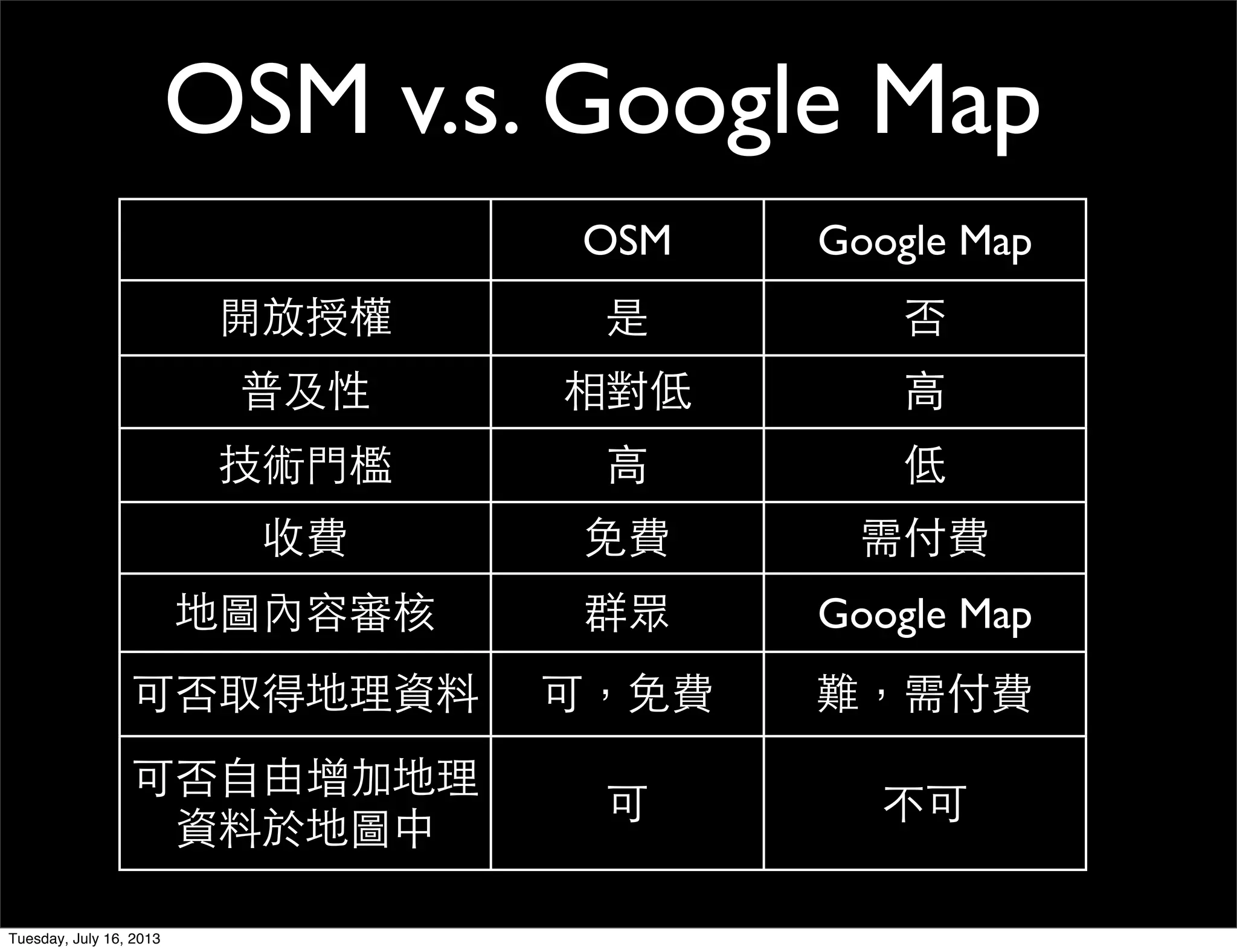

- 26. OSM Google Map 開放授權是 否 普及性 相對低 高 技術門檻 高 低 收費 免費 需付費 地圖內容審核 群眾 Google Map 可否取得地理資料 可，免費 難，需付費 可否自由增加地理 資料於地圖中 可 不可 OSM v.s. Google Map Tuesday, July 16, 2013

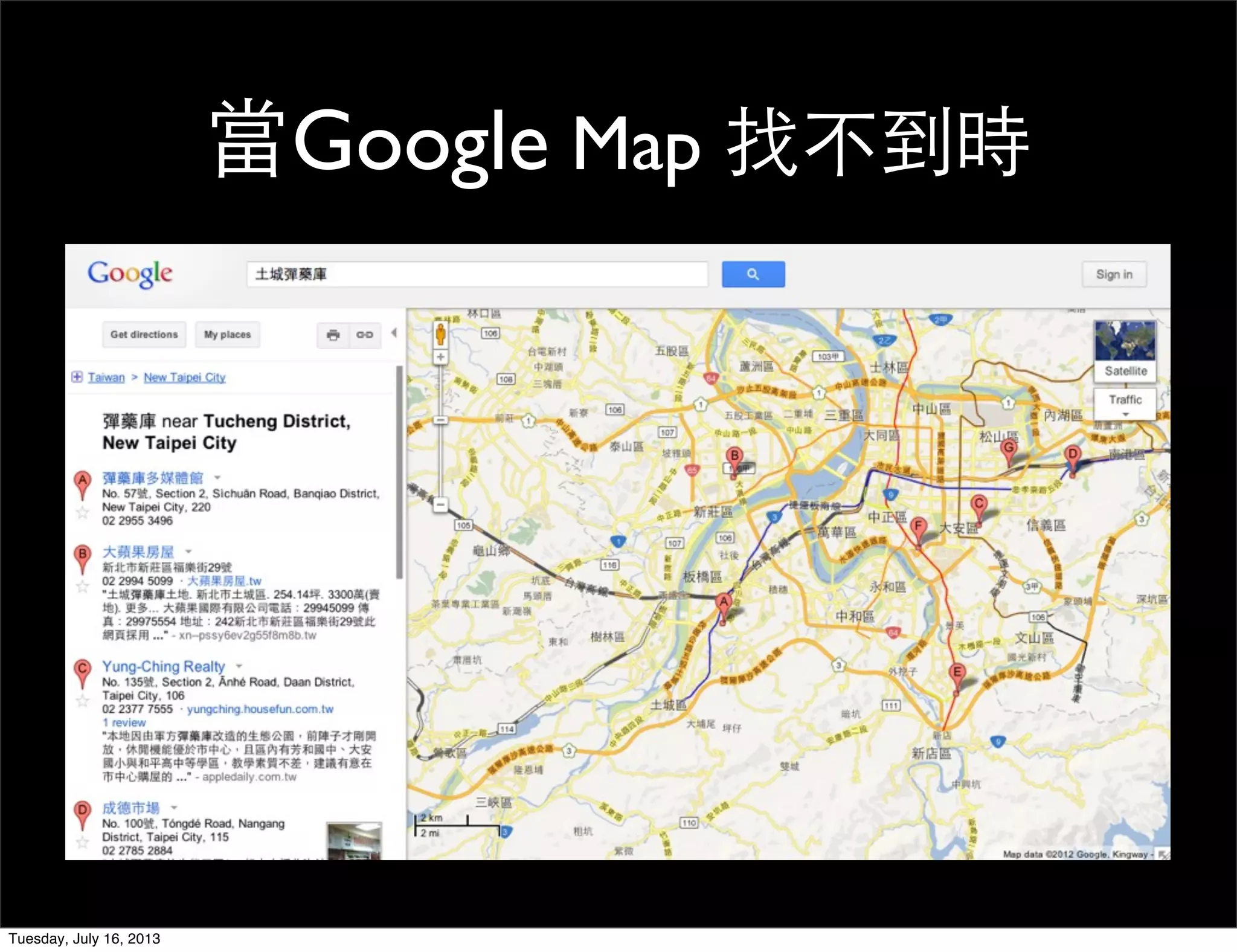

- 27. 當Google Map 找不到時 Tuesday,July 16, 2013
- 28.
- 29.
- 30.
- 31.
- 32.
- 33.
- 34. OSM 資料來源 • Mappers •田野調查 • 利用GPS或walking paper在 現場收集資料，並利用 OSM的編輯器(於室內)製圖 • 螢幕數化 • 利用開放授權的衛星影像 來數化，如Bing • 開放資料的輸入 • 如美國TIGER(PD)、荷蘭AND (CC) Tuesday, July 16, 2013

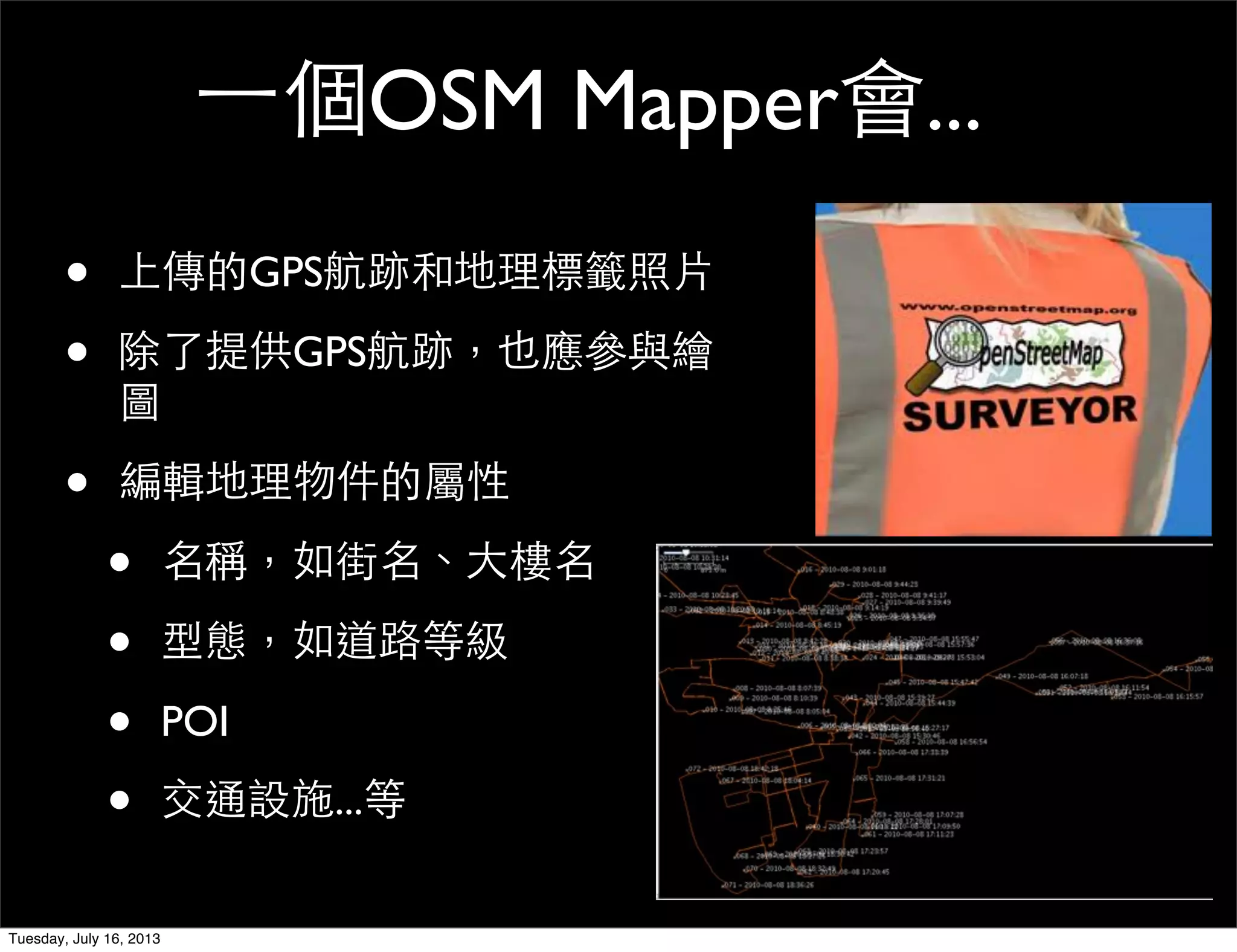

- 35. 一個OSM Mapper會... • 上傳的GPS航跡和地理標籤照片 •除了提供GPS航跡，也應參與繪 圖 • 編輯地理物件的屬性 • 名稱，如街名、大樓名 • 型態，如道路等級 • POI • 交通設施...等 Tuesday, July 16, 2013

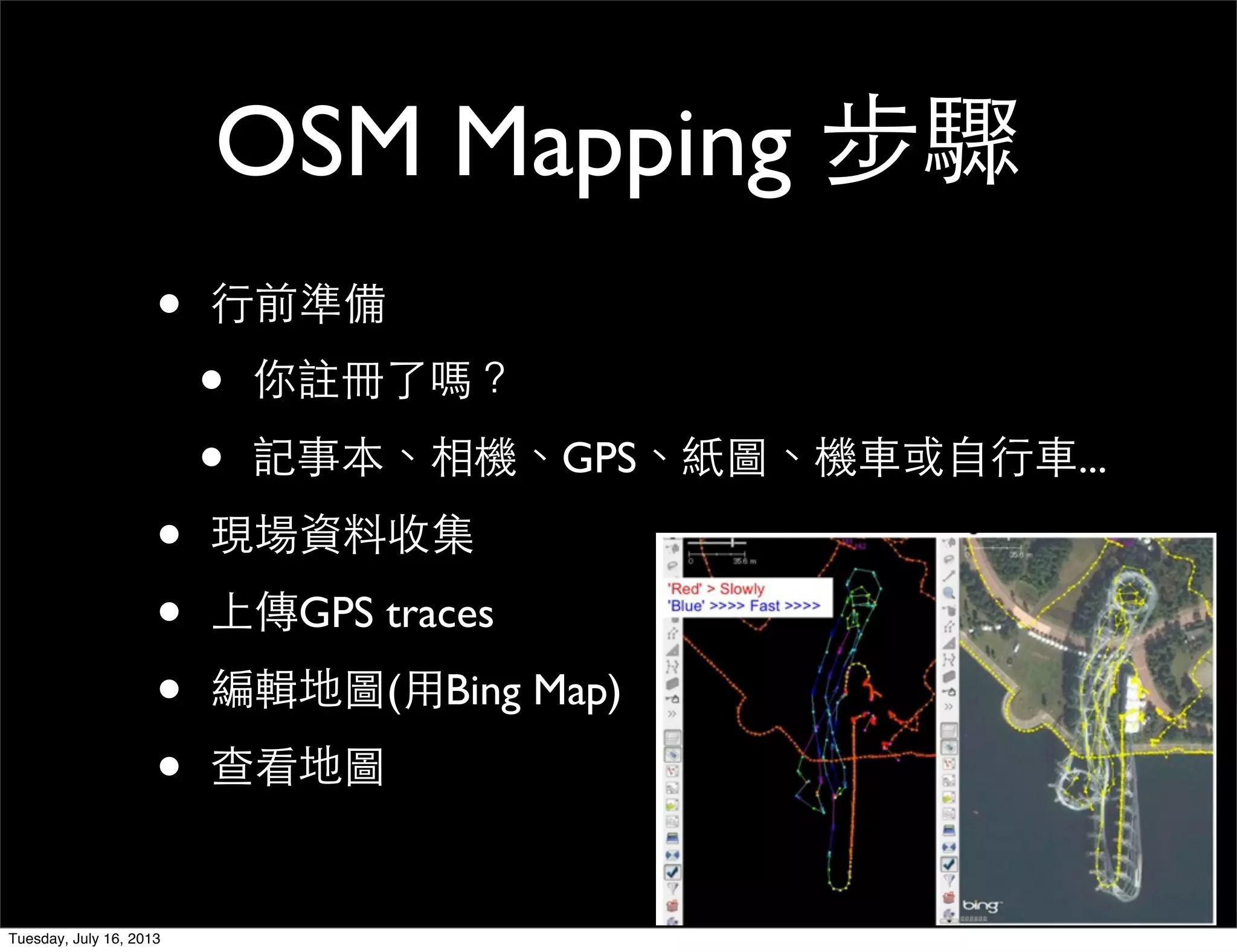

- 36. OSM Mapping 步驟 •行前準備 • 你註冊了嗎？ • 記事本、相機、GPS、紙圖、機車或自行車... • 現場資料收集 • 上傳GPS traces • 編輯地圖(用Bing Map) • 查看地圖 Tuesday, July 16, 2013

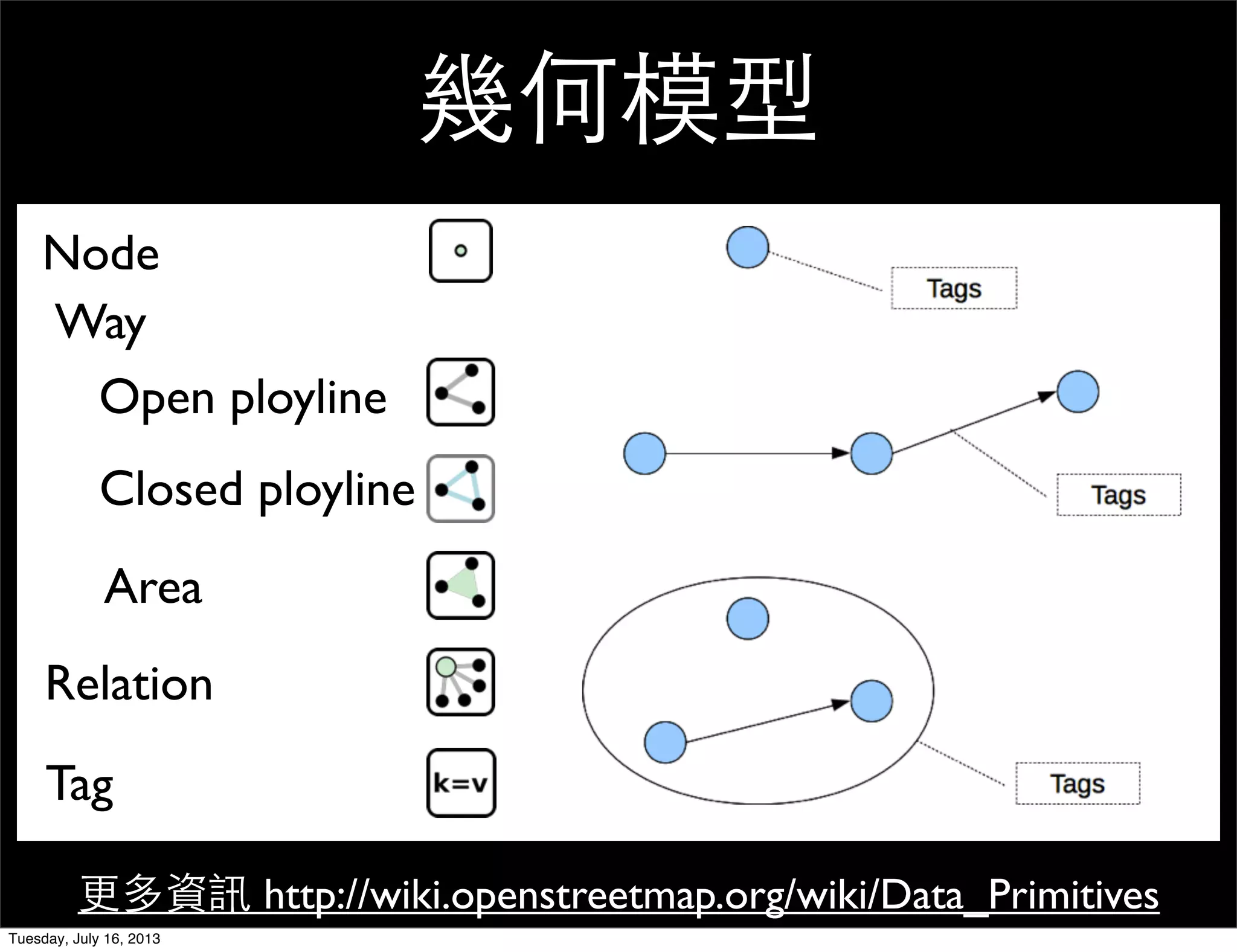

- 37. 幾何模型 Tag Node Way Open ployline Closed ployline Area Relation 更多資訊http://wiki.openstreetmap.org/wiki/Data_Primitives Tuesday, July 16, 2013

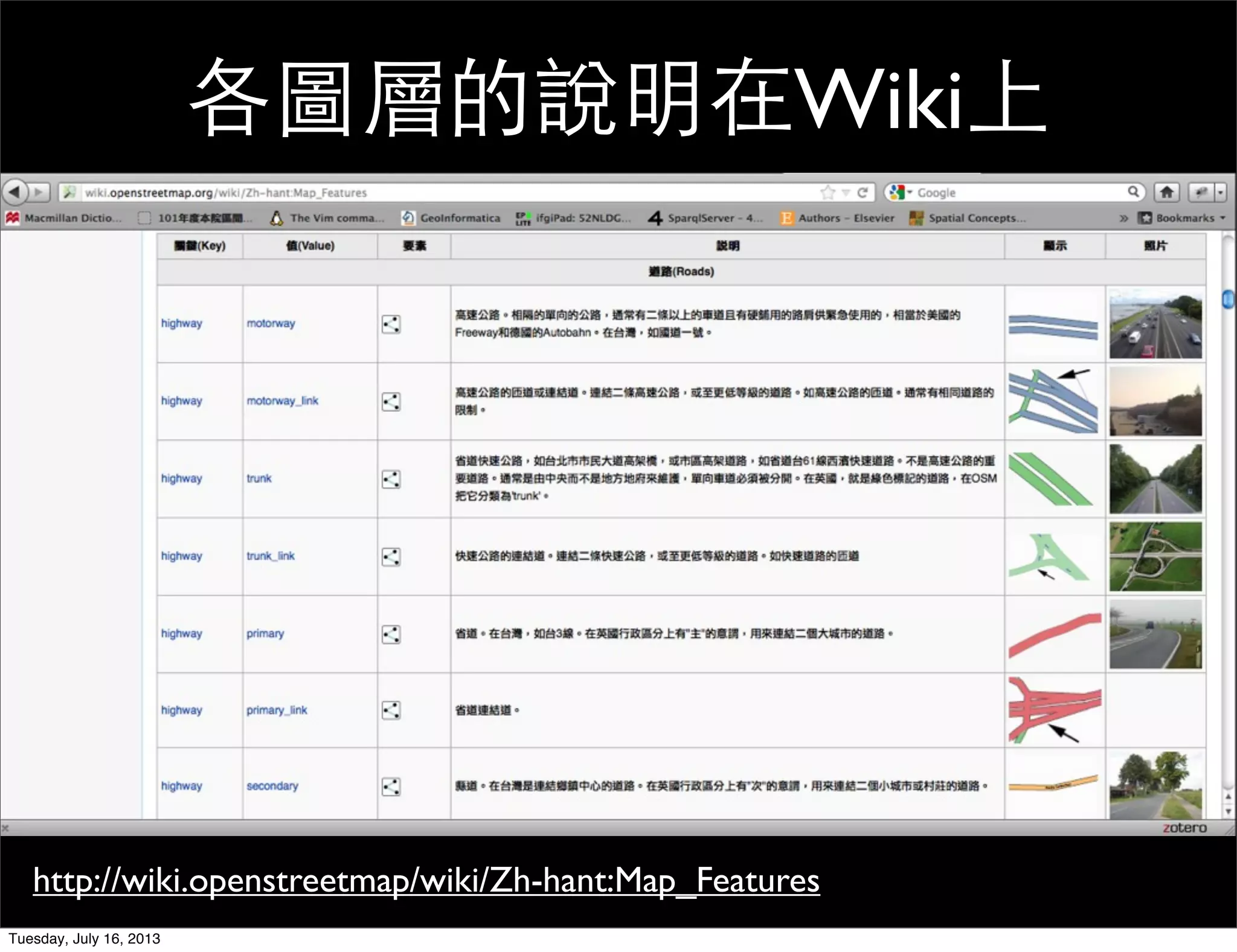

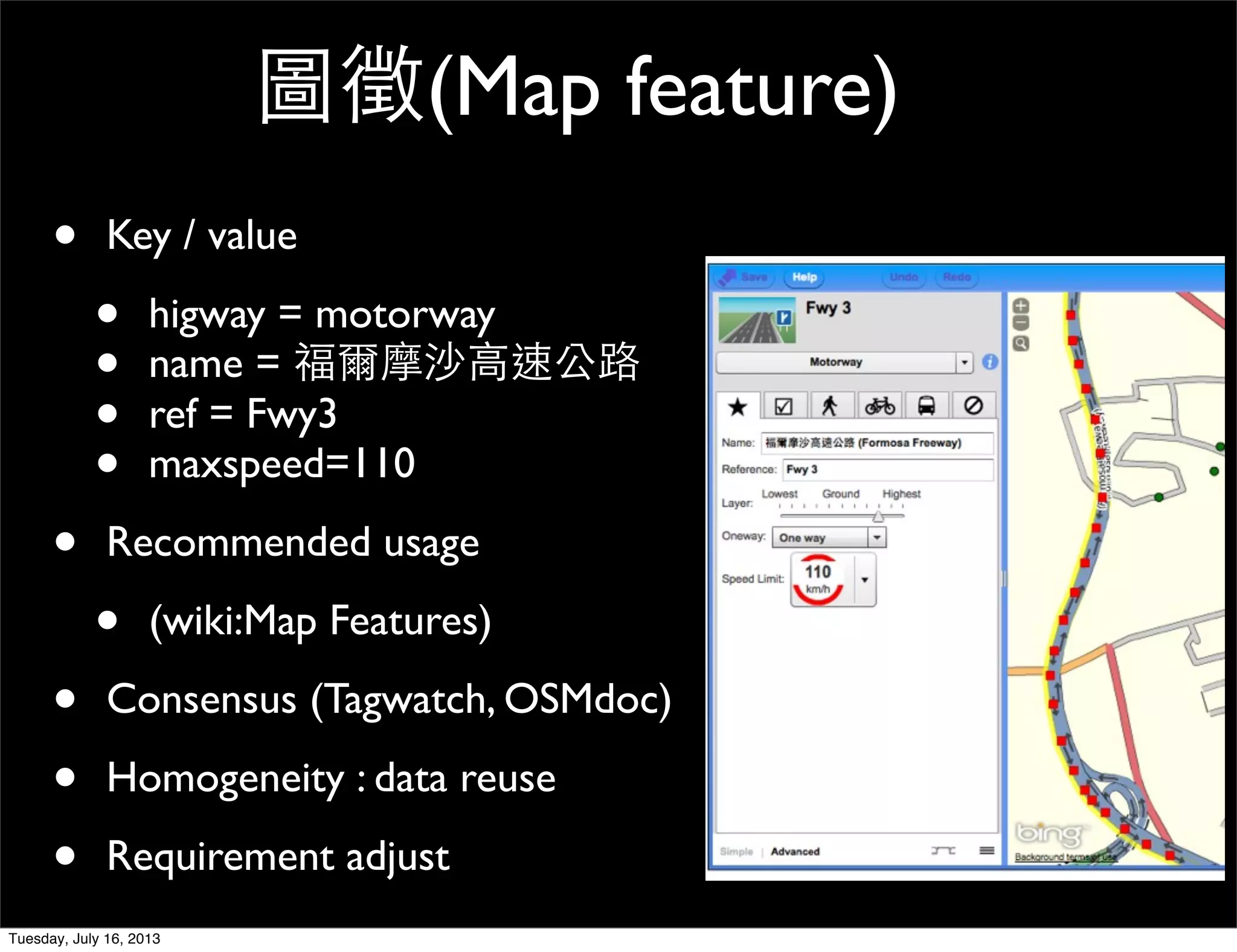

- 38. • Key /value • higway = motorway • name = 福爾摩沙高速公路 • ref = Fwy3 • maxspeed=110 • Recommended usage • (wiki:Map Features) • Consensus (Tagwatch, OSMdoc) • Homogeneity : data reuse • Requirement adjust 圖徵(Map feature) Tuesday, July 16, 2013

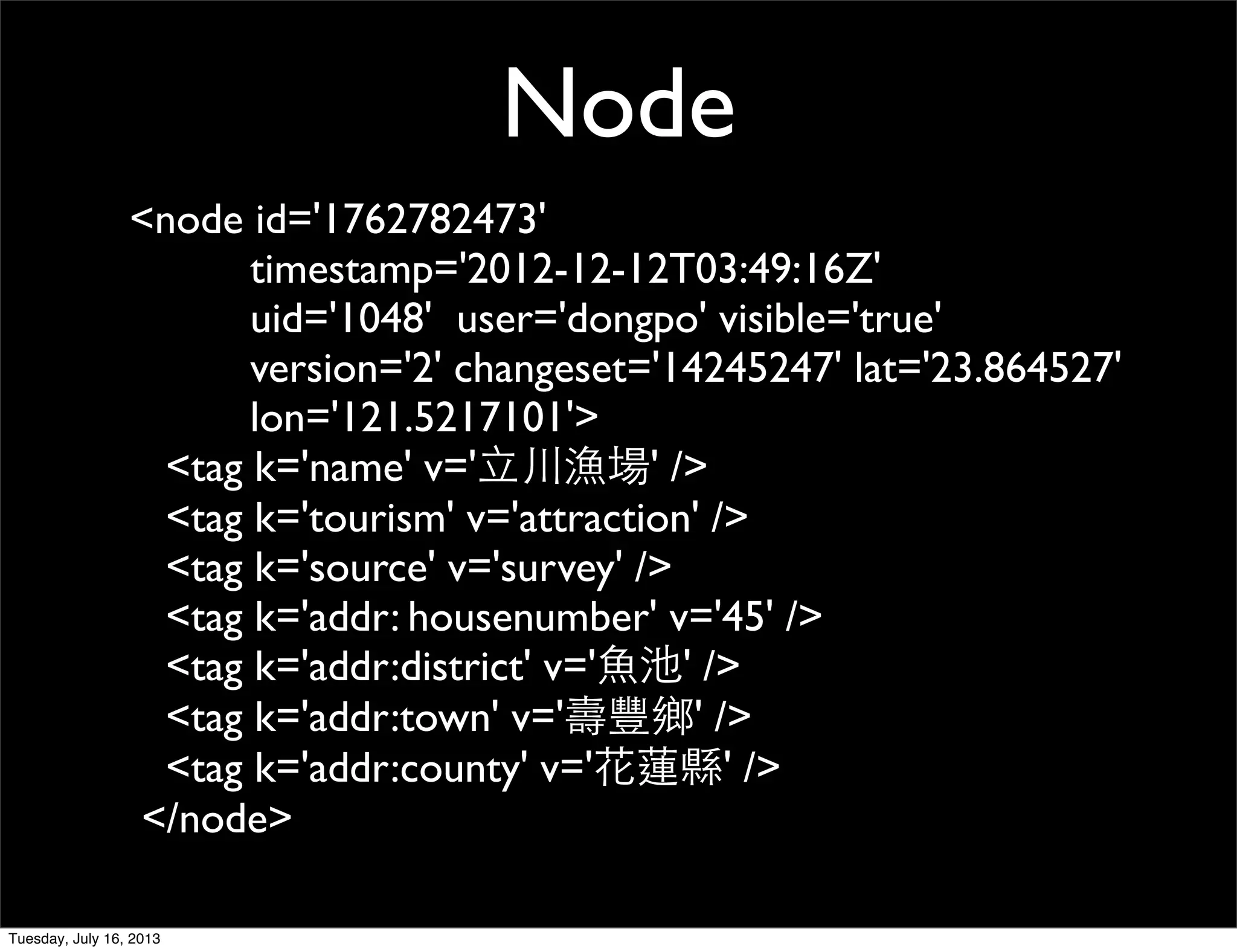

- 39. <node id='1762782473' timestamp='2012-12-12T03:49:16Z' uid='1048' user='dongpo'visible='true' version='2' changeset='14245247' lat='23.864527' lon='121.5217101'> <tag k='name' v='立川漁場' /> <tag k='tourism' v='attraction' /> <tag k='source' v='survey' /> <tag k='addr: housenumber' v='45' /> <tag k='addr:district' v='魚池' /> <tag k='addr:town' v='壽豐鄉' /> <tag k='addr:county' v='花蓮縣' /> </node> Node Tuesday, July 16, 2013

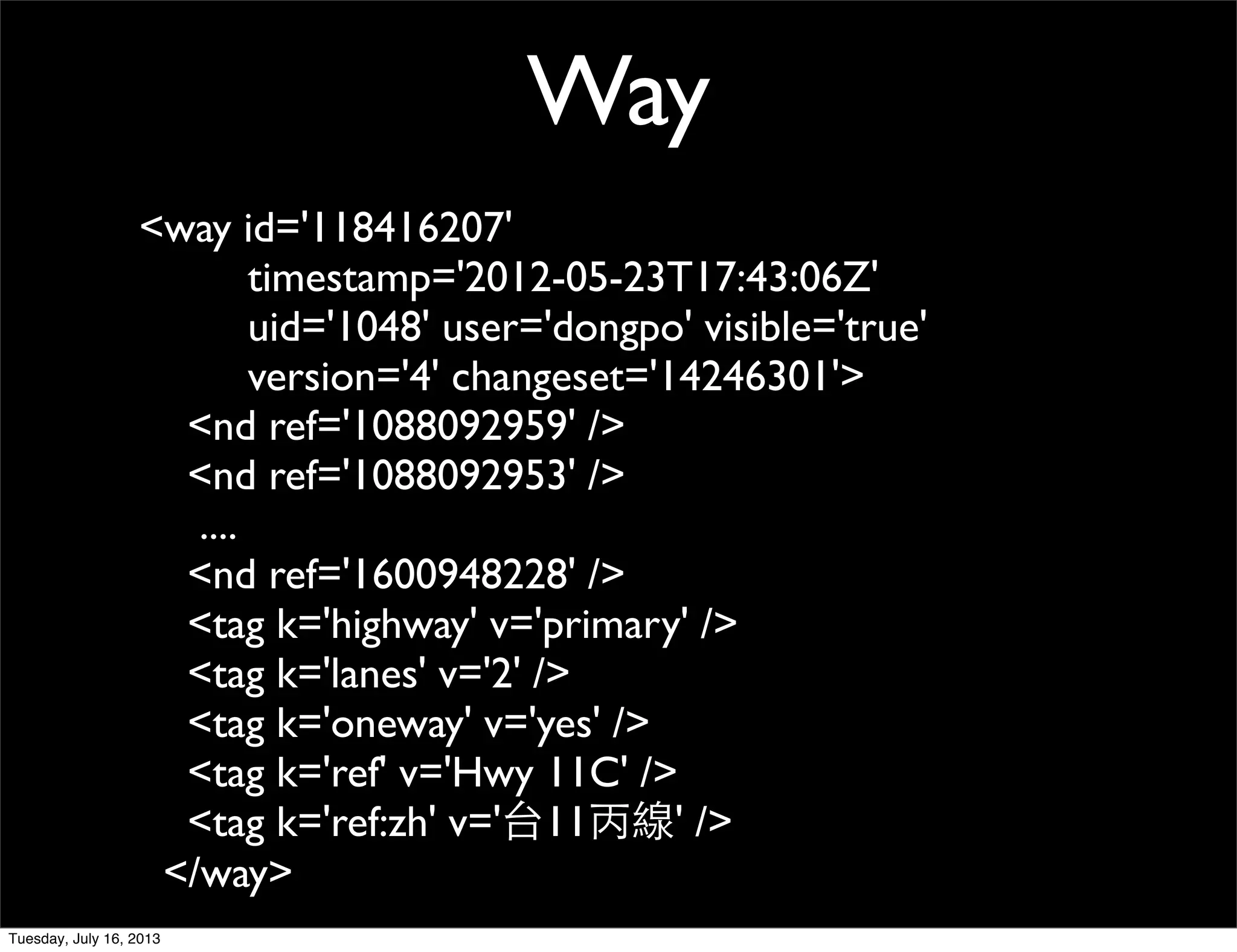

- 40. <way id='118416207' timestamp='2012-05-23T17:43:06Z' uid='1048' user='dongpo'visible='true' version='4' changeset='14246301'> <nd ref='1088092959' /> <nd ref='1088092953' /> .... <nd ref='1600948228' /> <tag k='highway' v='primary' /> <tag k='lanes' v='2' /> <tag k='oneway' v='yes' /> <tag k='ref' v='Hwy 11C' /> <tag k='ref:zh' v='台11丙線' /> </way> Way Tuesday, July 16, 2013

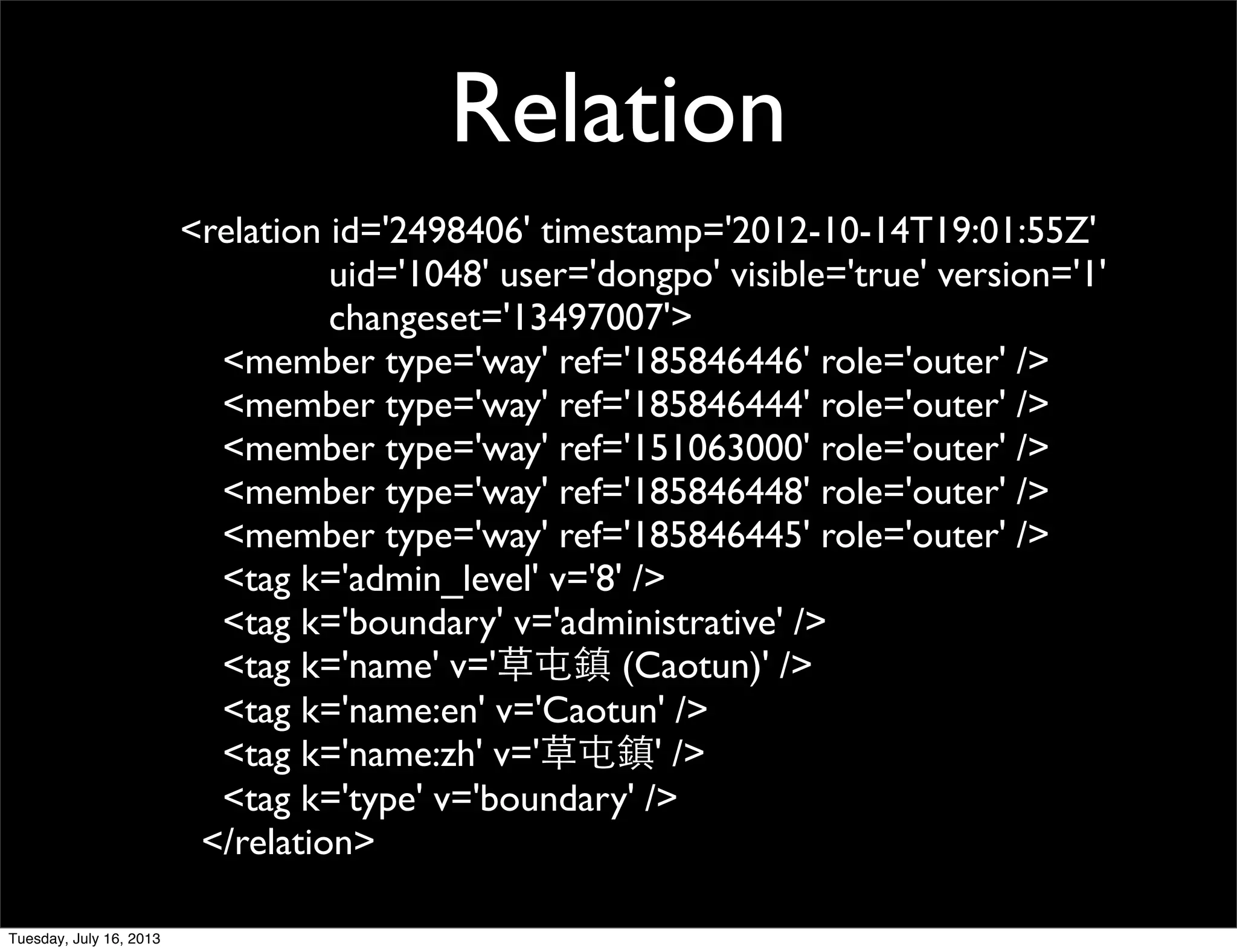

- 41. <relation id='2498406' timestamp='2012-10-14T19:01:55Z' uid='1048'user='dongpo' visible='true' version='1' changeset='13497007'> <member type='way' ref='185846446' role='outer' /> <member type='way' ref='185846444' role='outer' /> <member type='way' ref='151063000' role='outer' /> <member type='way' ref='185846448' role='outer' /> <member type='way' ref='185846445' role='outer' /> <tag k='admin_level' v='8' /> <tag k='boundary' v='administrative' /> <tag k='name' v='草屯鎮 (Caotun)' /> <tag k='name:en' v='Caotun' /> <tag k='name:zh' v='草屯鎮' /> <tag k='type' v='boundary' /> </relation> Relation Tuesday, July 16, 2013
- 42.
- 43.
- 44.
- 45.
- 46.

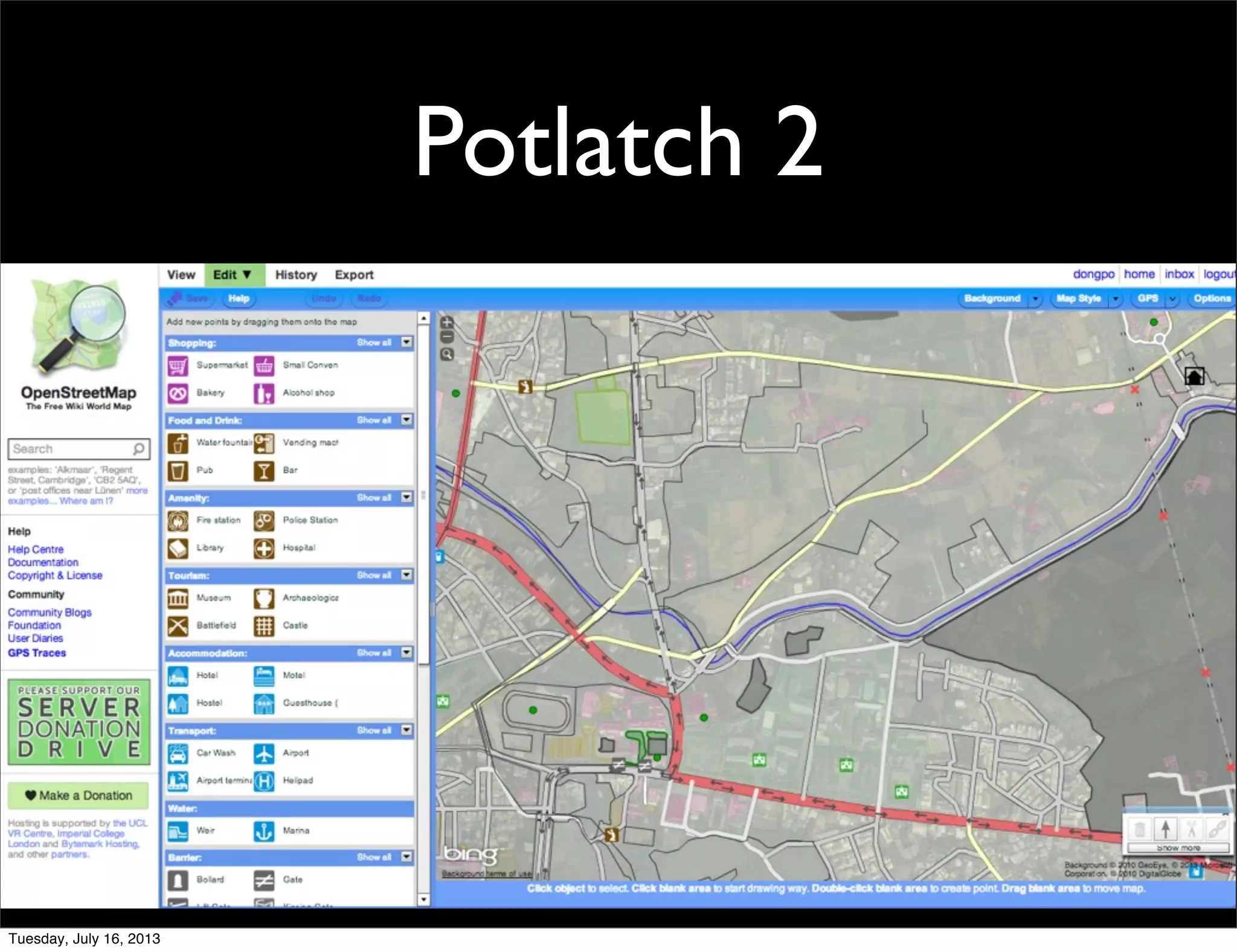

- 47. Potlatch 2 Tuesday, July16, 2013
- 48.

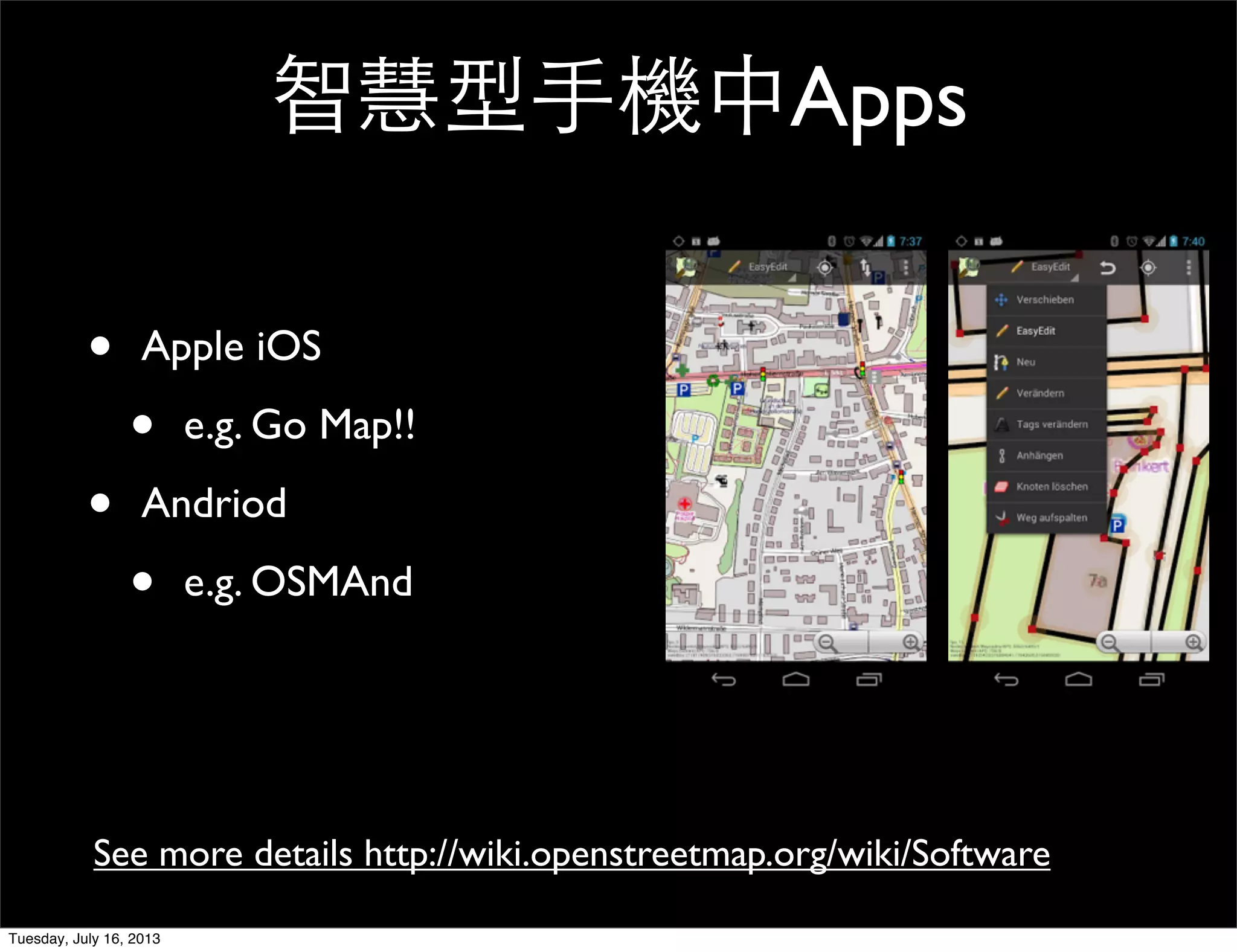

- 49. • Apple iOS •e.g. Go Map!! • Andriod • e.g. OSMAnd See more details http://wiki.openstreetmap.org/wiki/Software 智慧型手機中Apps Tuesday, July 16, 2013

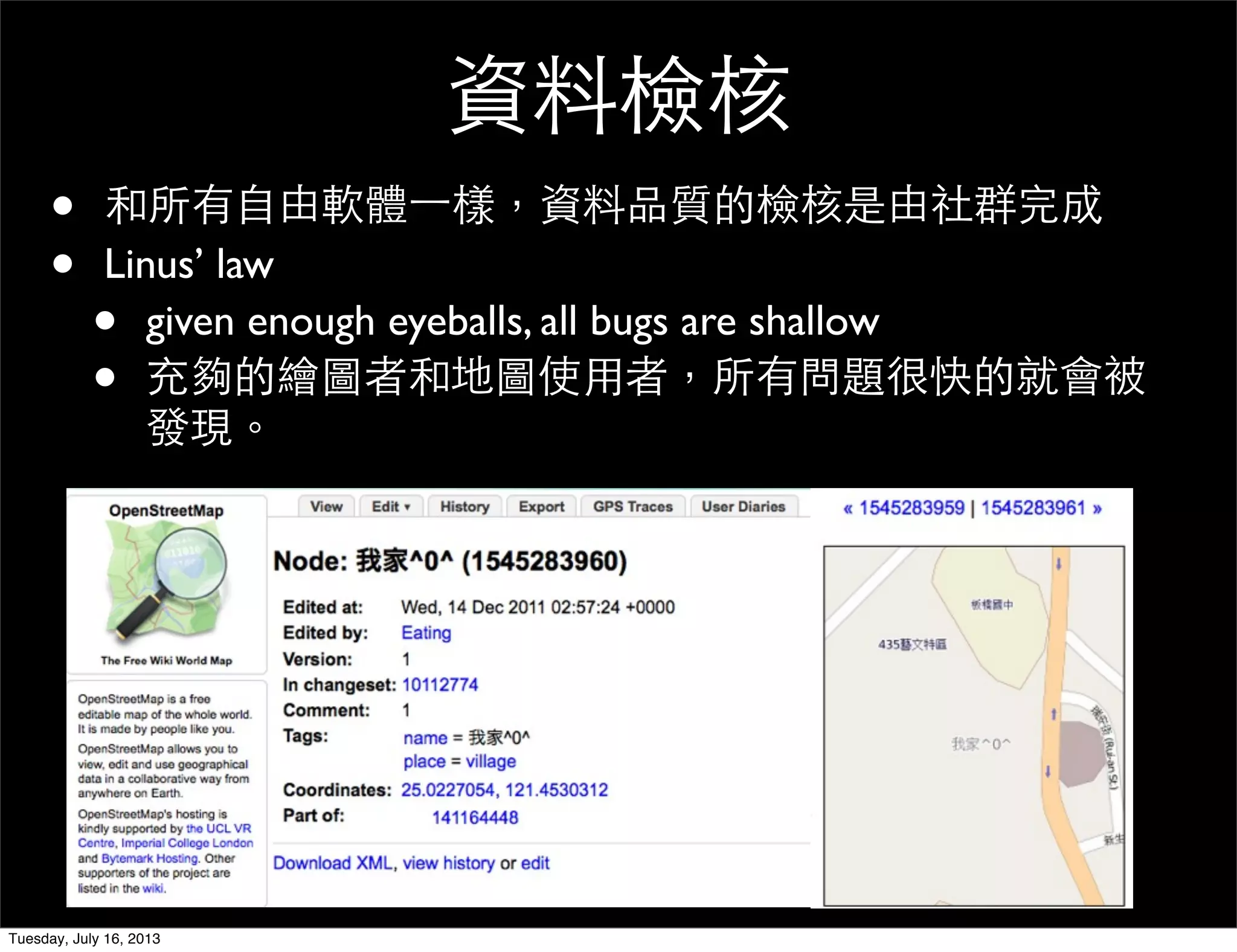

- 50. 資料檢核 • 和所有自由軟體一樣，資料品質的檢核是由社群完成 • Linus’law • given enough eyeballs, all bugs are shallow • 充夠的繪圖者和地圖使用者，所有問題很快的就會被 發現。 Tuesday, July 16, 2013

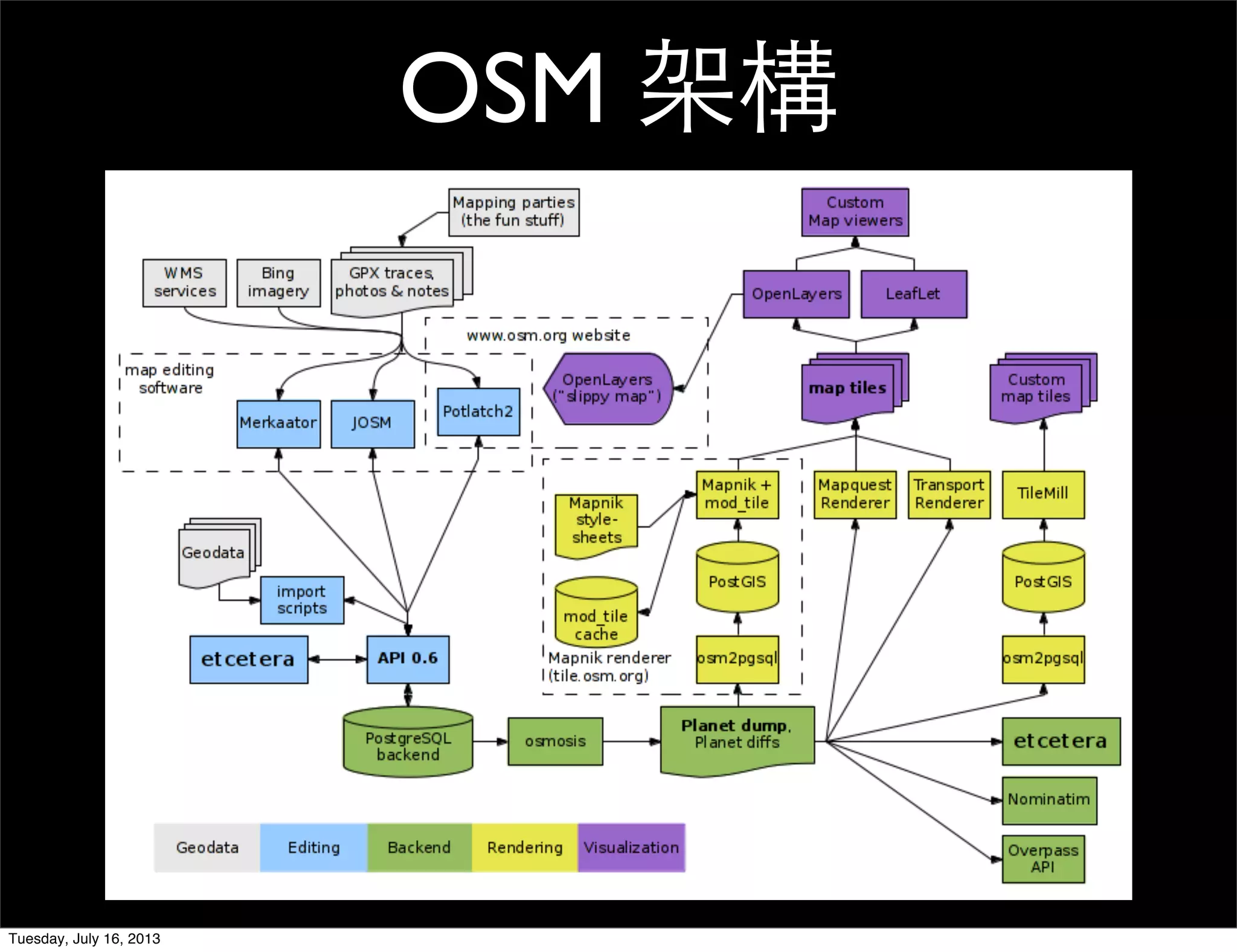

- 51. OSM 架構 Tuesday, July16, 2013
- 52. 開放的力量: 參與 Tuesday, July16, 2013
- 53.
- 54.

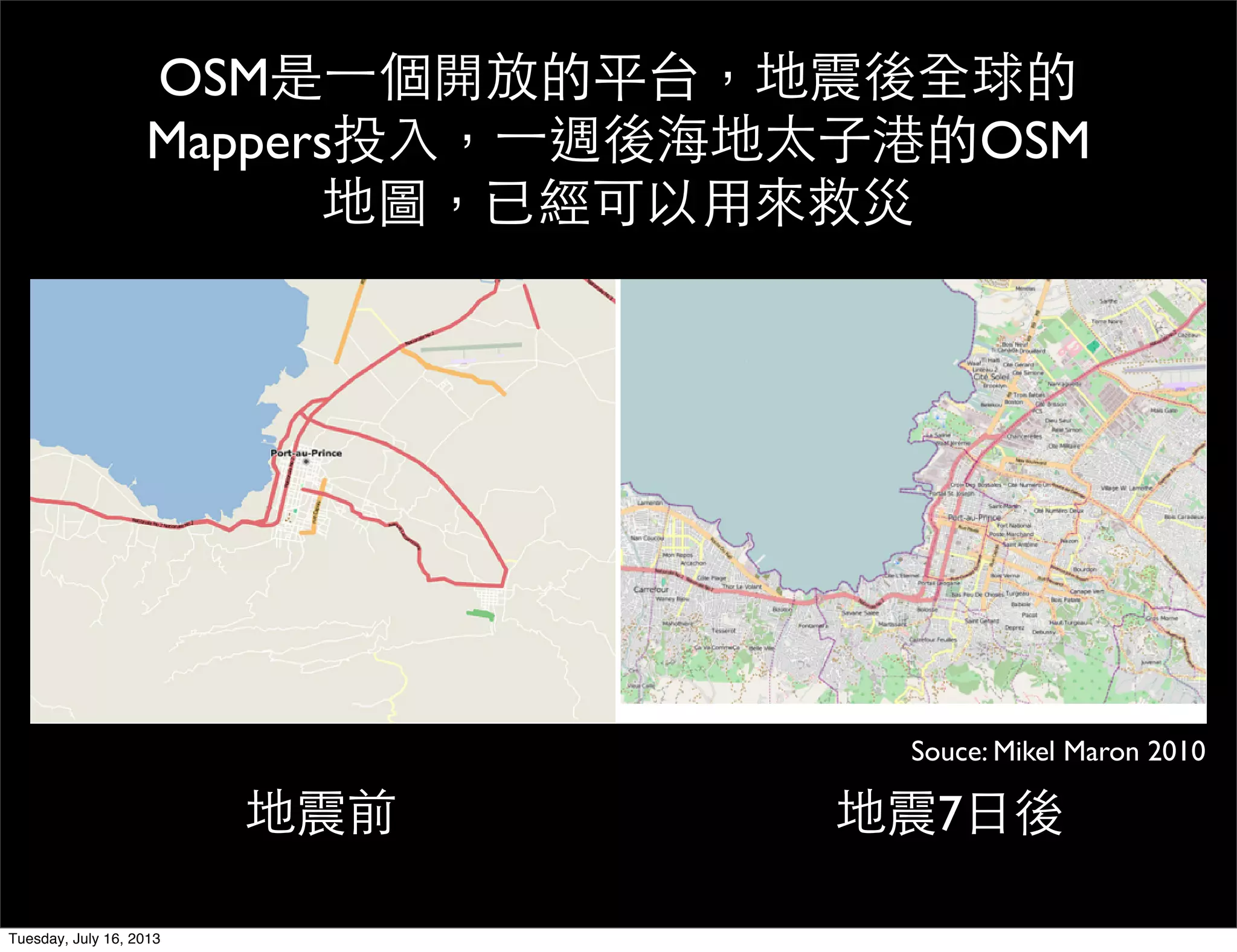

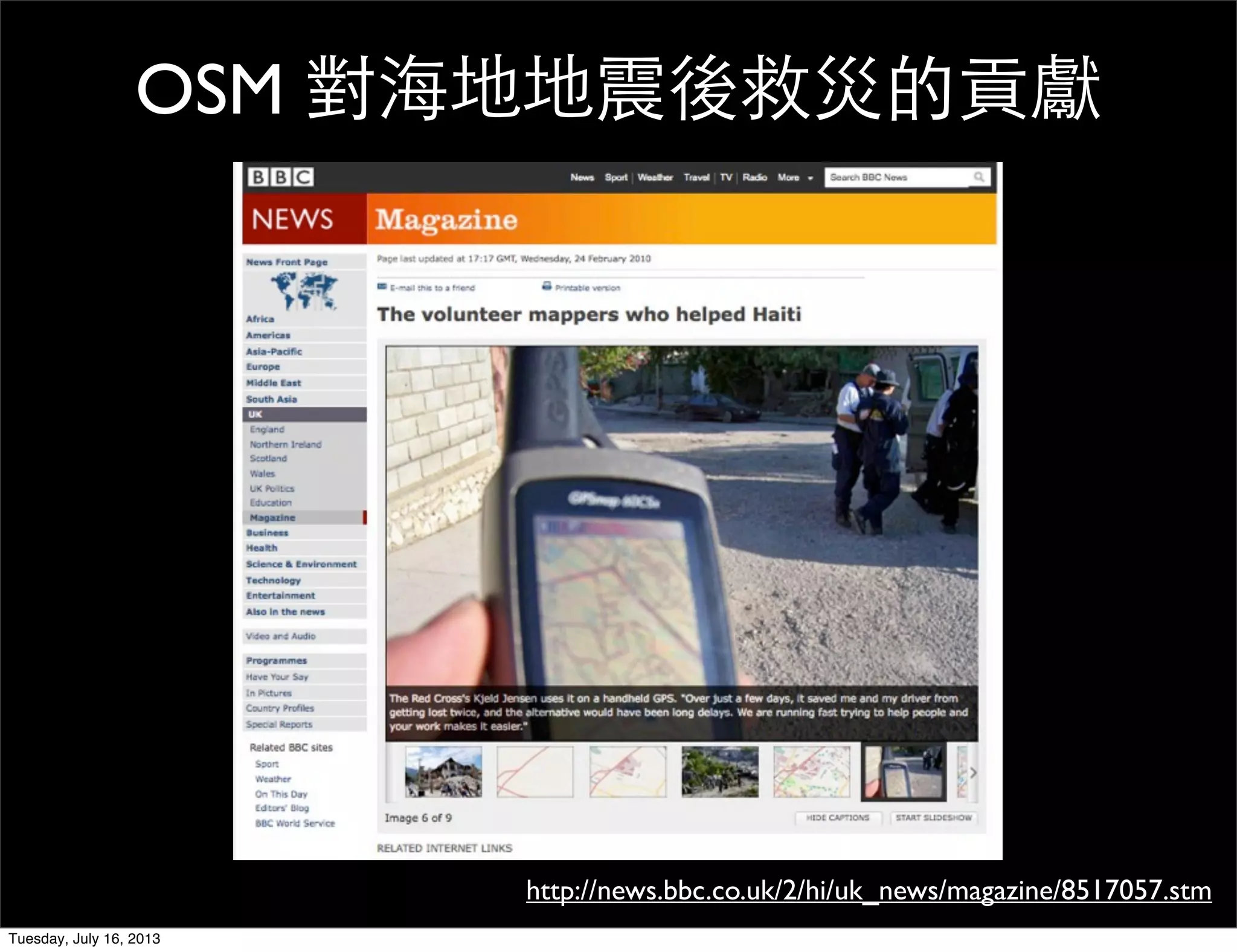

- 55. 地震前 地震7日後 Souce: MikelMaron 2010 OSM是一個開放的平台，地震後全球的 Mappers投入，一週後海地太子港的OSM 地圖，已經可以用來救災 Tuesday, July 16, 2013
- 56. Humanitarian OSM Team(HOT) • 協調災後衛星影像的釋出 • 調度遠端繪圖工作 • 現地人員部署 • 在開發中國家的製圖 Tuesday, July 16, 2013
- 57.
- 58.
- 59. 開放的力量: 再利用 Tuesday, July16, 2013
- 60.
- 61.
- 62.
- 63.
- 64.
- 65.
- 66.
- 67.
- 68.
- 69.
- 70.
- 71.
- 72.
- 73.
- 74.
- 75.
- 76.
- 77.
- 78.
- 79.
- 80.
- 81.
- 82.
- 83.
- 84.
- 85.

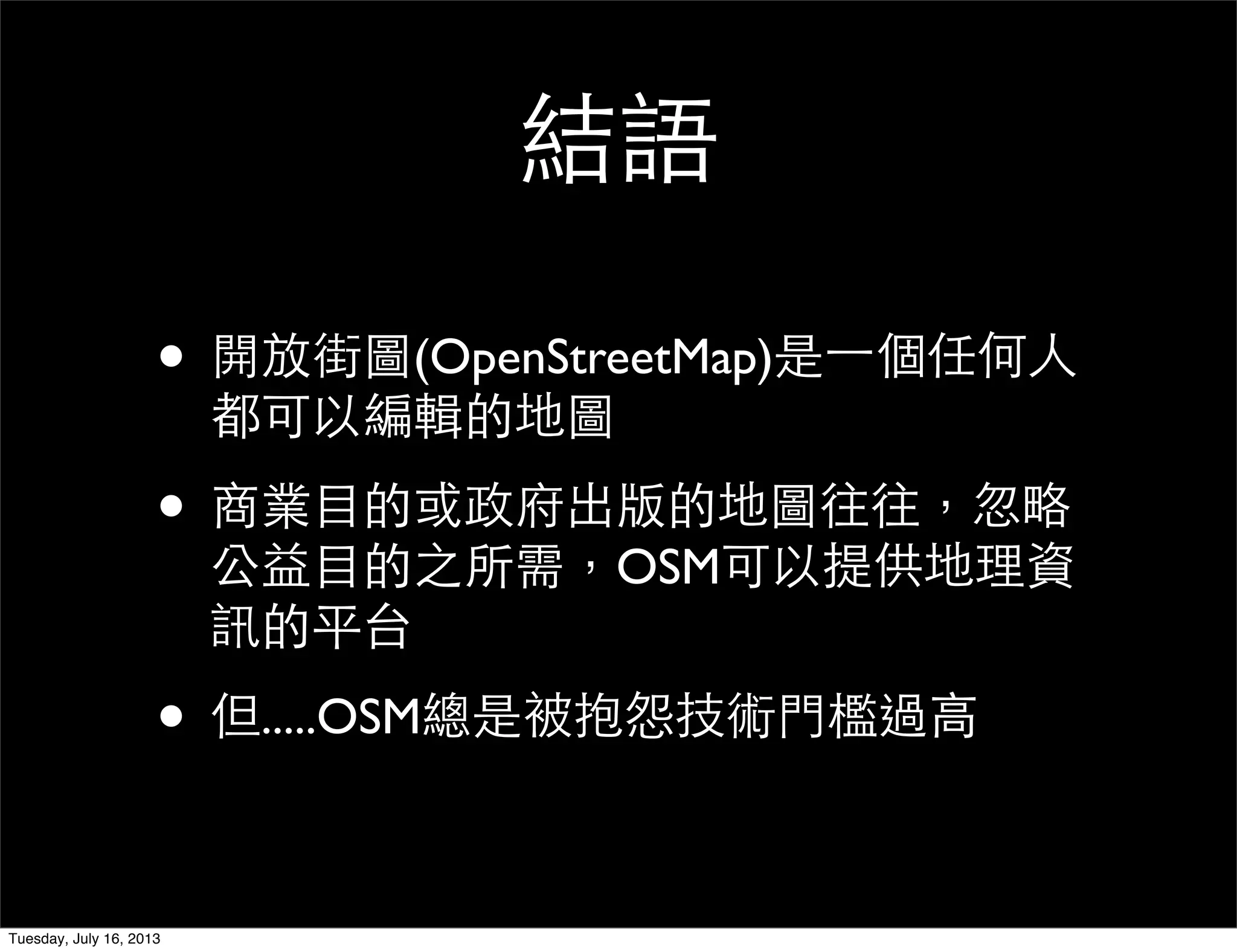

- 86. 結語 • 開放街圖(OpenStreetMap)是一個任何人 都可以編輯的地圖 • 商業目的或政府出版的地圖往往，忽略 公益目的之所需，OSM可以提供地理資 訊的平台 •但.....OSM總是被抱怨技術門檻過高 Tuesday, July 16, 2013
- 87. Thank you foryour attentions! Questions? dongpo.deng@gmail.com Tuesday, July 16, 2013
