Γνωριμία με το γραφικό περιβάλλον του TRIK Studio Εγκατάσταση - Ρυθμίσεις για προσομοίωση του EV3

2. Σε αυτή τηνενότητα
● Θα μάθουμε τι είναι το TRIK Studio
● Θα το εγκαταστήσουμε στον υπολογιστή μας.
● Θα κάνουμε τις απαραίτητες ρυθμίσεις για να
προσομοιώσουμε το EV3
Σε αυτή την ενότητα

3. TRIK Studio

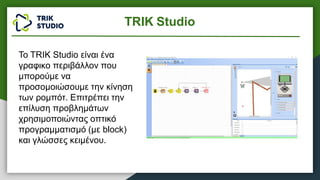

Το TRIK Studio είναι ένα
γραφικο περιβάλλον που
μπορούμε να
προσομοιώσουμε την κίνηση
των ρομπότ. Επιτρέπει την
επίλυση προβλημάτων
χρησιμοποιώντας οπτικό
προγραμματισμό (με block)
και γλώσσες κειμένου.

4. TRIK Studio

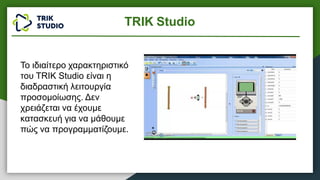

Το ιδιαίτερο χαρακτηριστικό
του TRIK Studio είναι η
διαδραστική λειτουργία
προσομοίωσης. Δεν
χρειάζεται να έχουμε
κατασκευή για να μάθουμε
πώς να προγραμματίζουμε.

5. Το TRIK Studio υποστηρίζει 4 πλατφόρμες:
● Ελεγκτής TRIK.
● LEGO EV3.
● LEGO NXT 2.0.
● Quadcopter Geoscan Pioneer.
TRIK Studio

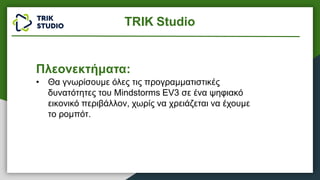

6. TRIK Studio
Πλεονεκτήματα:
• Θα γνωρίσουμε όλες τις προγραμματιστικές
δυνατότητες του Mindstorms EV3 σε ένα ψηφιακό
εικονικό περιβάλλον, χωρίς να χρειάζεται να έχουμε
το ρομπότ.

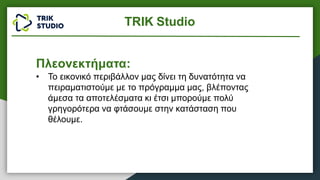

7. Πλεονεκτήματα:
• Το εικονικό περιβάλλον μας δίνει τη δυνατότητα να
πειραματιστούμε με το πρόγραμμα μας, βλέποντας
άμεσα τα αποτελέσματα κι έτσι μπορούμε πολύ
γρηγορότερα να φτάσουμε στην κατάσταση που
θέλουμε.
TRIK Studio

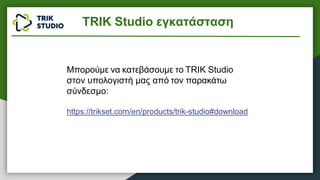

8. Μπορούμε να κατεβάσουμε το TRIK Studio
στον υπολογιστή μας από τον παρακάτω
σύνδεσμο:
https://trikset.com/en/products/trik-studio#download
TRIK Studio εγκατάσταση

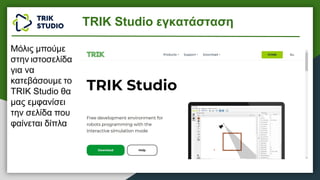

9. Μόλις μπούμε
στην ιστοσελίδα
για να
κατεβάσουμε το
TRIK Studio θα
μας εμφανίσει
την σελίδα που
φαίνεται δίπλα
TRIK Studio εγκατάσταση

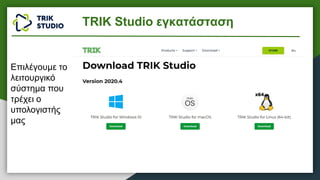

10. Επιλέγουμε το
λειτουργικό
σύστημα που
τρέχει ο
υπολογιστής
μας
TRIK Studio εγκατάσταση

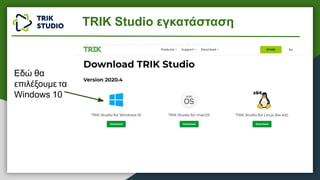

11. Εδώ θα
επιλέξουμε τα
Windows 10
TRIK Studio εγκατάσταση

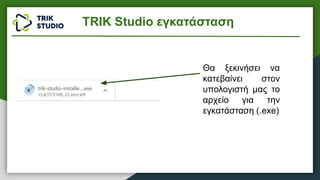

12. Θα ξεκινήσει να
κατεβαίνει στον
υπολογιστή μας το
αρχείο για την
εγκατάσταση (.exe)
TRIK Studio εγκατάσταση

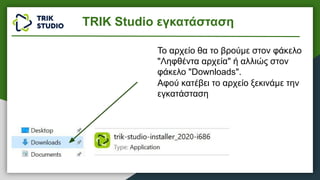

13. Το αρχείο θα το βρούμε στον φάκελο
"Ληφθέντα αρχεία" ή αλλιώς στον
φάκελο "Downloads".
Αφού κατέβει το αρχείο ξεκινάμε την
εγκατάσταση
TRIK Studio εγκατάσταση

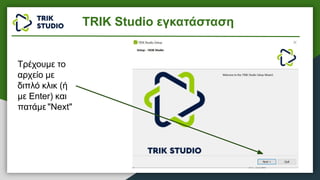

14. Τρέχουμε το
αρχείο με
διπλό κλικ (ή
με Enter) και
πατάμε "Next"
TRIK Studio εγκατάσταση

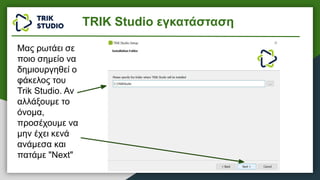

15. Μας ρωτάει σε
ποιο σημείο να
δημιουργηθεί ο
φάκελος του
Trik Studio. Αν
αλλάξουμε το
όνομα,
προσέχουμε να
μην έχει κενά
ανάμεσα και
πατάμε "Next"
TRIK Studio εγκατάσταση

16. Επιλέγουμε τα στοιχείαπου
θα εγκατασταθούν.
Αφήνουμε αν θέλουμε
κενό το NXT (Εμείς θα
δουλέψουμε με το EV3
που είναι νεότερο)
TRIK Studio εγκατάσταση

17. Τσεκάρουμε το
πλαίσιο ότι
αποδεχόμαστε
τους όρους
χρήσης
TRIK Studio εγκατάσταση

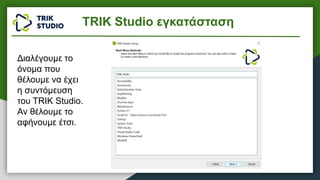

18. Διαλέγουμε το
όνομα που
θέλουμε να έχει
η συντόμευση
του TRIK Studio.
Αν θέλουμε το
αφήνουμε έτσι.
TRIK Studio εγκατάσταση

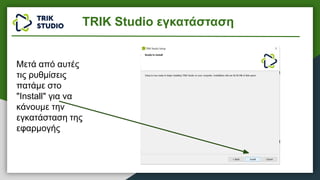

19. Μετά από αυτές
τις ρυθμίσεις
πατάμε στο
"Install" για να
κάνουμε την
εγκατάσταση της
εφαρμογής
TRIK Studio εγκατάσταση

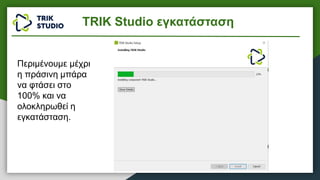

20. Περιμένουμε μέχρι
η πράσινη μπάρα
να φτάσει στο
100% και να
ολοκληρωθεί η
εγκατάσταση.
TRIK Studio εγκατάσταση

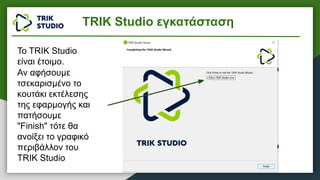

21. Το TRIK Studio
είναι έτοιμο.
Αν αφήσουμε
τσεκαρισμένο το
κουτάκι εκτέλεσης
της εφαρμογής και
πατήσουμε
"Finish" τότε θα
ανοίξει το γραφικό
περιβάλλον του
TRIK Studio
TRIK Studio εγκατάσταση

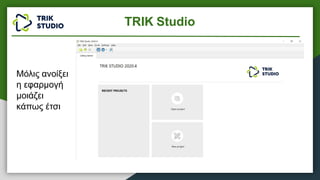

22. Μόλις ανοίξει
η εφαρμογή
μοιάζει
κάπως έτσι
TRIK Studio

23. Επιλέγουμε να
δημιουργήσουμε
ένα νέο project
TRIK Studio

24. Η λογική είναιότι:
1. Παίρνουμε τις εντολές από το δεξί πλαίσιο της οθόνης.
2.Τοποθετούμε
τις εντολές στο
κεντρικό πλαίσιο
της οθόνης με
σειρά
3.Εκτελούμε το
πρόγραμμα και
βλέπουμε τι θα
θέλαμε να
αλλάξουμε ήνα
διορθώσουμε
TRIK Studio

25. Το εκπαιδευτικό κιτ Mindstorms EV3

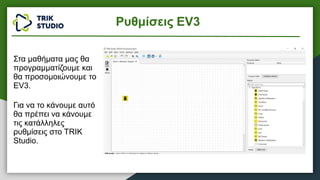

26. Στα μαθήματα μας θα
προγραμματίζουμε και
θα προσομοιώνουμε το
EV3.
Για να το κάνουμε αυτό
θα πρέπει να κάνουμε
τις κατάλληλες
ρυθμίσεις στο TRIK
Studio.
Ρυθμίσεις EV3

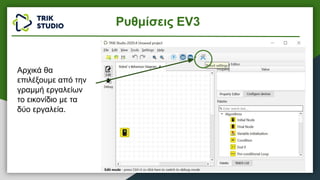

27. Αρχικά θα
επιλέξουμε από την
γραμμή εργαλείων
το εικονίδιο με τα
δύο εργαλεία.
Ρυθμίσεις EV3

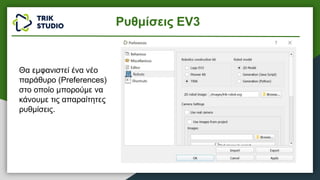

28. Θα εμφανιστεί ένα νέο
παράθυρο (Preferences)
στο οποίο μπορούμε να
κάνουμε τις απαραίτητες
ρυθμίσεις.
Ρυθμίσεις EV3

29. Στο "Robotics
construction kit" θα
επιλέξουμε το Lego EV3.
Ρυθμίσεις EV3

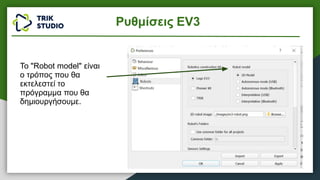

30. Το "Robot model" είναι
ο τρόπος που θα
εκτελεστεί το
πρόγραμμα που θα
δημιουργήσουμε.
Ρυθμίσεις EV3

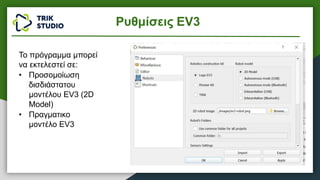

31. Το πρόγραμμα μπορεί
να εκτελεστεί σε:
• Προσομοίωση
δισδιάστατου
μοντέλου EV3 (2D
Model)
• Πραγματικο
μοντέλο EV3
Ρυθμίσεις EV3

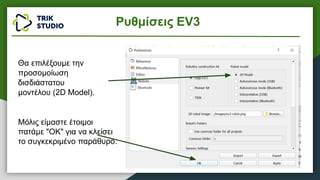

32. Θα επιλέξουμε την
προσομοίωση
δισδιάστατου
μοντέλου (2D Model).
Μόλις είμαστε έτοιμοι
πατάμε "OK" για να κλείσει
το συγκεκριμένο παράθυρο.
Ρυθμίσεις EV3
