Training 1 commonrail Lander Wauters

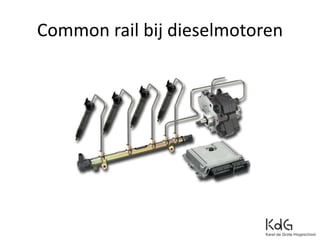

2. Common rail bij dieselmotoren

3. The Inventor

4. The finisher

5. The happy one

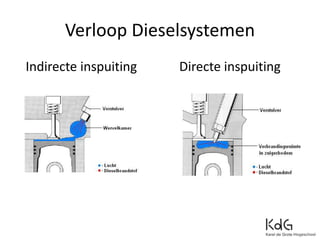

6. Verloop Dieselsystemen
Indirecte inspuiting Directe inspuiting

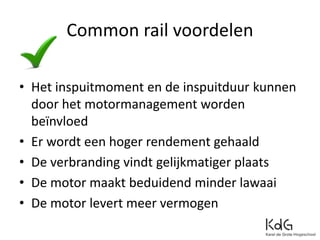

7. Common rail voordelen
• Het inspuitmoment en de inspuitduur kunnen
door het motormanagement worden
beïnvloed
• Er wordt een hoger rendement gehaald
• De verbranding vindt gelijkmatiger plaats
• De motor maakt beduidend minder lawaai
• De motor levert meer vermogen

8. Onderdelen commonrailsysteem

9. Het lagedrukcircuit
• Brandstoftank
• Brandstofopvoerpomp
• Brandstoffilter

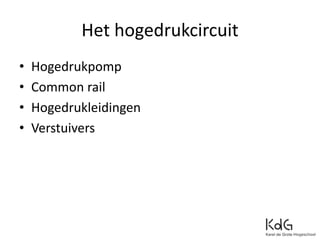

10. Het hogedrukcircuit
• Hogedrukpomp
• Common rail
• Hogedrukleidingen
• Verstuivers

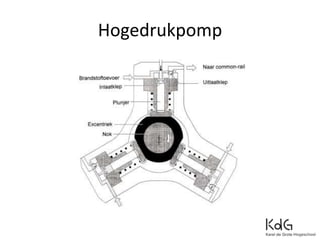

11. Hogedrukpomp

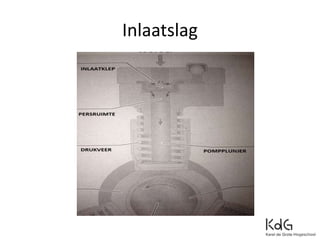

12. Inlaatslag

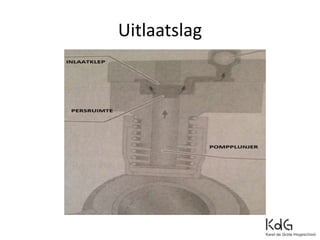

13. Uitlaatslag

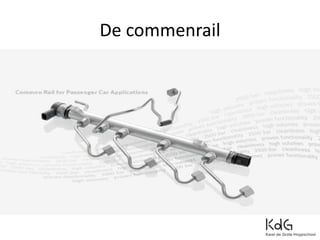

14. De commenrail

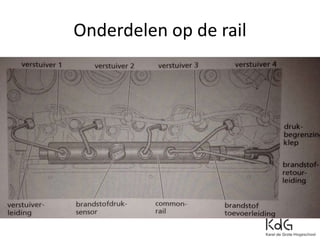

15. Onderdelen op de rail

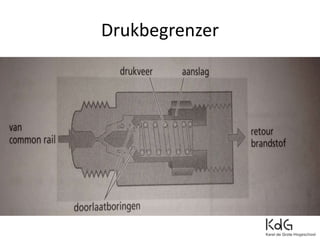

16. Drukbegrenzer

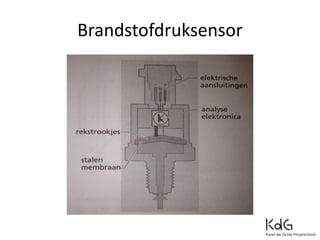

17. Brandstofdruksensor

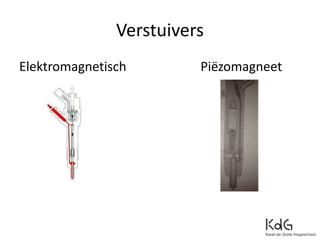

18. Verstuivers
Elektromagnetisch Piëzomagneet

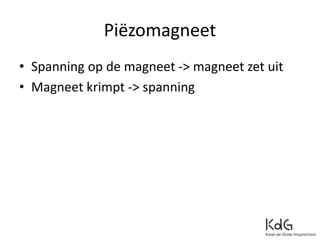

19. Piëzomagneet
• Spanning op de magneet -> magneet zet uit
• Magneet krimpt -> spanning

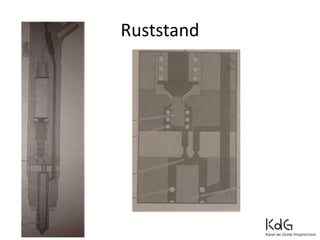

20. Ruststand

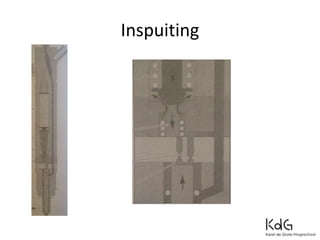

21. Inspuiting

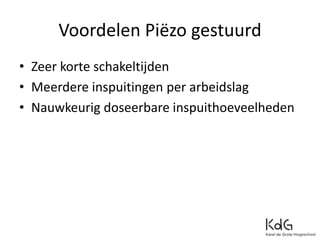

22. Voordelen Piëzo gestuurd
• Zeer korte schakeltijden
• Meerdere inspuitingen per arbeidslag
• Nauwkeurig doseerbare inspuithoeveelheden

23. Zijn er nog vragen?
