Topologi Jaringan
- 1.

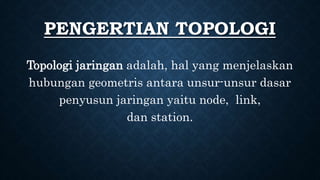

- 2. PENGERTIAN TOPOLOGI Topologi jaringanadalah, hal yang menjelaskan hubungan geometris antara unsur-unsur dasar penyusun jaringan yaitu node, link, dan station.

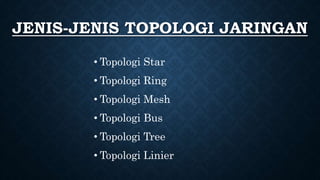

- 3. JENIS-JENIS TOPOLOGI JARINGAN •Topologi Star • Topologi Ring • Topologi Mesh • Topologi Bus • Topologi Tree • Topologi Linier

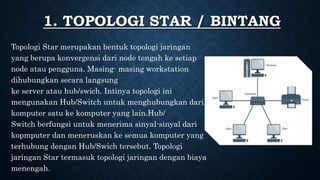

- 4. 1. TOPOLOGI STAR/ BINTANG Topologi Star merupakan bentuk topologi jaringan yang berupa konvergensi dari node tengah ke setiap node atau pengguna. Masing- masing workstation dihubungkan secara langsung ke server atau hub/swich. Intinya topologi ini mengunakan Hub/Switch untuk menghubungkan dari komputer satu ke komputer yang lain.Hub/ Switch berfungsi untuk menerima sinyal-sinyal dari kopmputer dan meneruskan ke semua komputer yang terhubung dengan Hub/Swich tersebut. Topologi jaringan Star termasuk topologi jaringan dengan biaya menengah.

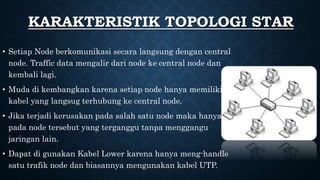

- 5. KARAKTERISTIK TOPOLOGI STAR •Setiap Node berkomunikasi secara langsung dengan central node. Traffic data mengalir dari node ke central node dan kembali lagi. • Muda di kembangkan karena setiap node hanya memiliki kabel yang langsug terhubung ke central node. • Jika terjadi kerusakan pada salah satu node maka hanya pada node tersebut yang terganggu tanpa menggangu jaringan lain. • Dapat di gunakan Kabel Lower karena hanya meng-handle satu trafik node dan biasannya mengunakan kabel UTP.

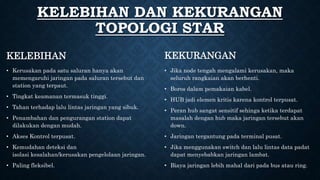

- 6. KELEBIHAN • Kerusakan padasatu saluran hanya akan memengaruhi jaringan pada saluran tersebut dan station yang terpaut. • Tingkat keamanan termasuk tinggi. • Tahan terhadap lalu lintas jaringan yang sibuk. • Penambahan dan pengurangan station dapat dilakukan dengan mudah. • Akses Kontrol terpusat. • Kemudahan deteksi dan isolasi kesalahan/kerusakan pengelolaan jaringan. • Paling fleksibel. KEKURANGAN • Jika node tengah mengalami kerusakan, maka seluruh rangkaian akan berhenti. • Boros dalam pemakaian kabel. • HUB jadi elemen kritis karena kontrol terpusat. • Peran hub sangat sensitif sehinga ketika terdapat masalah dengan hub maka jaringan tersebut akan down. • Jaringan tergantung pada terminal pusat. • Jika menggunakan switch dan lalu lintas data padat dapat menyebabkan jaringan lambat. • Biaya jaringan lebih mahal dari pada bus atau ring. KELEBIHAN DAN KEKURANGAN TOPOLOGI STAR

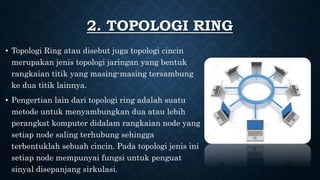

- 7. 2. TOPOLOGI RING •Topologi Ring atau disebut juga topologi cincin merupakan jenis topologi jaringan yang bentuk rangkaian titik yang masing-masing tersambung ke dua titik lainnya. • Pengertian lain dari topologi ring adalah suatu metode untuk menyambungkan dua atau lebih perangkat komputer didalam rangkaian node yang setiap node saling terhubung sehingga terbentuklah sebuah cincin. Pada topologi jenis ini setiap node mempunyai fungsi untuk penguat sinyal disepanjang sirkulasi.
- 8. KARAKTERISTIK TOPOLOGI RING •Instalasi jaringan dapat dilakukan dengan mudah • Biaya yang dikeluarkan tidak tinggi atau masih terjangkau • Satu host terhubung dengan host lain, sehingga host terakhir kembali ke host pertama. • Mudahnya proses instalasi • Biaya yang dibutuhkan rendah atau terjangkau • Lebih susah untuk pengembangannya • Apabila salah satu host mati, maka jaringan LAN akan terganggu • Masing-masing terminal didalam topologi ring adalah repeater yang bisa melaksanakan tiga fungsi yaitu penyelipan data, penerimaan data dan pemindahan data. • Cincin mempunyai fungsi mirip dengan concetrator sebagai pusat ujung kabel bertemu atau berkumpul dari setiap komputer yang tersambung.

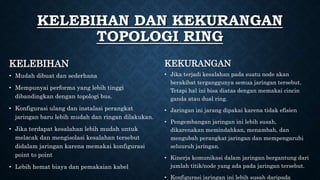

- 9. • Mudah dibuatdan sederhana • Mempunyai performa yang lebih tinggi dibandingkan dengan topologi bus. • Konfigurasi ulang dan instalasi perangkat jaringan baru lebih mudah dan ringan dilakukan. • Jika terdapat kesalahan lebih mudah untuk melacak dan mengisolasi kesalahan tersebut didalam jaringan karena memakai konfigurasi point to point • Lebih hemat biaya dan pemakaian kabel • Jika terjadi kesalahan pada suatu node akan berakibat terganggunya semua jaringan tersebut. Tetapi hal ini bisa diatas dengan memakai cincin ganda atau dual ring. • Jaringan ini jarang dipakai karena tidak efisien • Pengembangan jaringan ini lebih susah, dikarenakan memindahkan, menambah, dan mengubah perangkat jaringan dan mempengaruhi seluuruh jaringan. • Kinerja komunikasi dalam jaringan bergantung dari jumlah titik/node yang ada pada jaringan tersebut. • Konfigurasi jaringan ini lebih susah daripada KELEBIHAN DAN KEKURANGAN TOPOLOGI RING KELEBIHAN KEKURANGAN
- 10. 3. TOPOLOGI MESH •Topologi mesh merupakan topologi jaringan komputer yang menghubungkan semua komputer secara penuh, topologi ini adalah topologi yang paling komplek dibanding dengan topologi jaringan lainnya. Topologi jenis ini banyak digunakan oleh penyedia layanan internet (ISP). Konsep dari topologi ini adalah setiap komputer dalam jaringan saling terhubung satu sama lain sehingga jika terjadi kerusakan pada salah satu komputer tidak berpengaruh pada komputer lain atau berpengaruh pada jaringan.

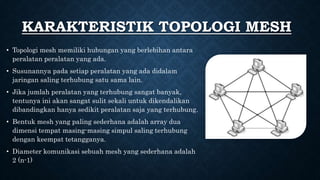

- 11. • Topologi meshmemiliki hubungan yang berlebihan antara peralatan peralatan yang ada. • Susunannya pada setiap peralatan yang ada didalam jaringan saling terhubung satu sama lain. • Jika jumlah peralatan yang terhubung sangat banyak, tentunya ini akan sangat sulit sekali untuk dikendalikan dibandingkan hanya sedikit peralatan saja yang terhubung. • Bentuk mesh yang paling sederhana adalah array dua dimensi tempat masing-masing simpul saling terhubung dengan keempat tetangganya. • Diameter komunikasi sebuah mesh yang sederhana adalah 2 (n-1) KARAKTERISTIK TOPOLOGI MESH

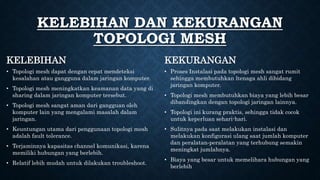

- 12. • Topologi meshdapat dengan cepat mendeteksi kesalahan atau gangguna dalam jaringan komputer. • Topologi mesh meningkatkan keamanan data yang di sharing dalam jaringan komputer tersebut. • Topologi mesh sangat aman dari gangguan oleh komputer lain yang mengalami masalah dalam jaringan. • Keuntungan utama dari penggunaan topologi mesh adalah fault tolerance. • Terjaminnya kapasitas channel komunikasi, karena memiliki hubungan yang berlebih. • Relatif lebih mudah untuk dilakukan troubleshoot. • Proses Instalasi pada topologi mesh sangat rumit sehingga membutuhkan ltenaga ahli dibidang jaringan komputer. • Topologi mesh membutuhkan biaya yang lebih besar dibandingkan dengan topologi jaringan lainnya. • Topologi ini kurang praktis, sehingga tidak cocok untuk keperluan sehari-hari. • Sulitnya pada saat melakukan instalasi dan melakukan konfigurasi ulang saat jumlah komputer dan peralatan‐peralatan yang terhubung semakin meningkat jumlahnya. • Biaya yang besar untuk memelihara hubungan yang berlebih KELEBIHAN DAN KEKURANGAN TOPOLOGI MESH KELEBIHAN KEKURANGAN

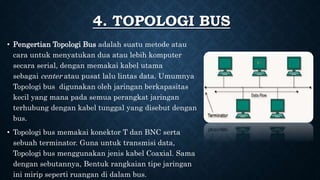

- 13. 4. TOPOLOGI BUS •Pengertian Topologi Bus adalah suatu metode atau cara untuk menyatukan dua atau lebih komputer secara serial, dengan memakai kabel utama sebagai center atau pusat lalu lintas data. Umumnya Topologi bus digunakan oleh jaringan berkapasitas kecil yang mana pada semua perangkat jaringan terhubung dengan kabel tunggal yang disebut dengan bus. • Topologi bus memakai konektor T dan BNC serta sebuah terminator. Guna untuk transmisi data, Topologi bus menggunakan jenis kabel Coaxial. Sama dengan sebutannya, Bentuk rangkaian tipe jaringan ini mirip seperti ruangan di dalam bus.
- 14. KARAKTERISTIK TOPOLOGI BUS •Topologi bus memiliki karakteristik yaitu sebuah kabel tunggal yang terbentang disepanjang jaringan, kabel inilah yang kemudian menjadi backbone pada jaringan tersebut. Jenis kabel yang biasa digunakan pada topologi bus adalah coaxial, seluruh perangkat jaringan terhubung dengan kabel ini dengan menggunakan konektor T. Konektor ini berperan untuk membagi jalur agar memungkinkan untuk perangkat dapat terhubung pada kabel utama (backbone). • Karakteristik lain yang dimiliki oleh topologi bus adalah adanya terminator di tiap ujung dari kabel jaringan. Terminator ini berfungsi untuk menyerap singal dan mencegahnya agar tidak terpantul kembali, sebab apabila terjadi hal tersebut akan menyebabkan terjadinya tabrakan sinyal.

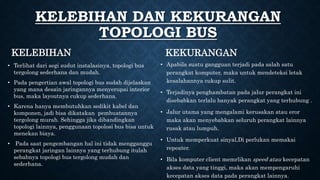

- 15. • Terlihat darisegi sudut instalasinya, topologi bus tergolong sederhana dan mudah. • Pada pengertian awal topologi bus sudah dijelaskan yang mana desain jaringannya menyerupai interior bus, maka layoutnya cukup sederhana. • Karena hanya membutuhkan sedikit kabel dan komponen, jadi bisa dikatakan pembuatannya tergolong murah. Sehingga jika dibandingkan topologi lainnya, penggunaan topolosi bus bisa untuk menekan biaya. • Pada saat pengembangan hal ini tidak mengganggu perangkat jaringan lainnya yang terhubung itulah sebabnya topologi bus tergolong mudah dan sederhana. • Apabila suatu gangguan terjadi pada salah satu perangkat komputer, maka untuk mendeteksi letak kesalahannya cukup sulit. • Terjadinya penghambatan pada jalur perangkat ini disebabkan terlalu banyak perangkat yang terhubung . • Jalur utama yang mengalami kerusakan atau eror maka akan menyebabkan seluruh perangkat lainnya rusak atau lumpuh. • Untuk memperkuat sinyal,Di perlukan memakai repeater. • Bila komputer client memrlikan speed atau kecepatan akses data yang tinggi, maka akan mempengaruhi kecepatan akses data pada perangkat lainnya. KELEBIHAN DAN KEKURANGAN TOPOLOGI BUS KELEBIHAN KEKURANGAN

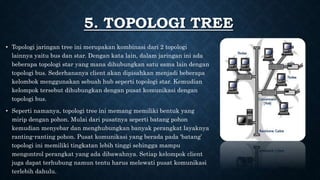

- 16. • Topologi jaringantree ini merupakan kombinasi dari 2 topologi lainnya yaitu bus dan star. Dengan kata lain, dalam jaringan ini ada beberapa topologi star yang mana dihubungkan satu sama lain dengan topologi bus. Sederhananya client akan dipisahkan menjadi beberapa kelombok menggunakan sebuah hub seperti topologi star. Kemudian kelompok tersebut dihubungkan dengan pusat komunikasi dengan topologi bus. • Seperti namanya, topologi tree ini memang memiliki bentuk yang mirip dengan pohon. Mulai dari pusatnya seperti batang pohon kemudian menyebar dan menghubungkan banyak perangkat layaknya ranting-ranting pohon. Pusat komunikasi yang berada pada ‘batang’ topologi ini memiliki tingkatan lebih tinggi sehingga mampu mengontrol perangkat yang ada dibawahnya. Setiap kelompok client juga dapat terhubung namun tentu harus melewati pusat komunikasi terlebih dahulu. 5. TOPOLOGI TREE
- 17. • Ada sebuahkabel utama berfungsi sebagai penghubung jaringan yang disebut sebagai Backbone. • Terdapat tingkatan dalam topologi ini, perangkat yang terdapat pada ‘batang’ memiliki kontrol terhadap client. • Menggunakan perangkat hub untuk menghubungkan sekaligus pusat kendali jaringan. • Setiap komunikasi data dalam topologi tree harus melewati hub terlebih dahulu. KARAKTERISTIK TOPOLOGI TREE

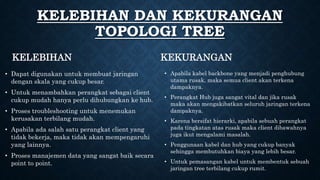

- 18. • Dapat digunakanuntuk membuat jaringan dengan skala yang cukup besar. • Untuk menambahkan perangkat sebagai client cukup mudah hanya perlu dihubungkan ke hub. • Proses troubleshooting untuk menemukan kerusakan terbilang mudah. • Apabila ada salah satu perangkat client yang tidak bekerja, maka tidak akan mempengaruhi yang lainnya. • Proses manajemen data yang sangat baik secara point to point. • Apabila kabel backbone yang menjadi penghubung utama rusak, maka semua client akan terkena dampaknya. • Perangkat Hub juga sangat vital dan jika rusak maka akan mengakibatkan seluruh jaringan terkena dampaknya. • Karena bersifat hierarki, apabila sebuah perangkat pada tingkatan atas rusak maka client dibawahnya juga ikut mengalami masalah. • Penggunaan kabel dan hub yang cukup banyak sehingga membutuhkan biaya yang lebih besar. • Untuk pemasangan kabel untuk membentuk sebuah jaringan tree terbilang cukup rumit. KELEBIHAN DAN KEKURANGAN TOPOLOGI TREE KELEBIHAN KEKURANGAN
- 19. Jaringan komputer dengantopologi linier biasa disebut dengan topologi linier bus, layout ini termasuk layout umum. Satu kabel utama menghubungkan tiap titik koneksi (komputer) yang dihubungkan dengan konektor yang disebut dengan T Connector dan pada ujungnya harus diakhiri dengan sebuah terminator. Konektor yang digunakan bertipe BNC (British Naval Connector), sebenarnya BNC adalah nama konektor bukan nama kabelnya, kabel yang digunakan adalah RG 58 (Kabel Coaxial Thinnet). Installasi dari topologi linier bus ini sangat sederhana dan murah tetapi maksimal terdiri dari 5-7 Komputer. 6. TOPOLOGI LINIER

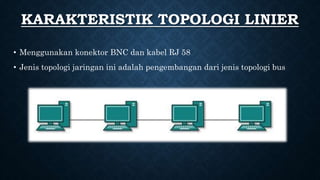

- 20. • Menggunakan konektorBNC dan kabel RJ 58 • Jenis topologi jaringan ini adalah pengembangan dari jenis topologi bus KARAKTERISTIK TOPOLOGI LINIER

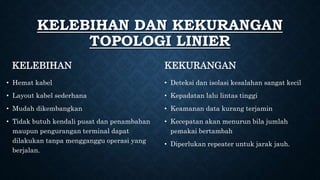

- 21. • Hemat kabel •Layout kabel sederhana • Mudah dikembangkan • Tidak butuh kendali pusat dan penambahan maupun pengurangan terminal dapat dilakukan tanpa mengganggu operasi yang berjalan. • Deteksi dan isolasi kesalahan sangat kecil • Kepadatan lalu lintas tinggi • Keamanan data kurang terjamin • Kecepatan akan menurun bila jumlah pemakai bertambah • Diperlukan repeater untuk jarak jauh. KELEBIHAN DAN KEKURANGAN TOPOLOGI LINIER KELEBIHAN KEKURANGAN
