1. BY :REZA

2. Topologi Star
Topologi Bus
Topologi Ring
Topologi Mesh

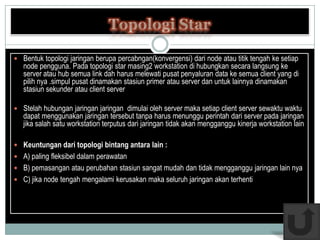

3.  Bentuk topologi jaringan berupa percabngan(konvergensi) dari node atau titik tengah ke setiap
node pengguna. Pada topologi star masing2 workstation di hubungkan secara langsung ke
server atau hub semua link dah harus melewati pusat penyaluran data ke semua client yang di
pilih nya .simpul pusat dinamakan stasiun primer atau server dan untuk lainnya dinamakan
stasiun sekunder atau client server
 Stelah hubungan jaringan jaringan dimulai oleh server maka setiap client server sewaktu waktu
dapat menggunakan jaringan tersebut tanpa harus menunggu perintah dari server pada jaringan
jika salah satu workstation terputus dari jaringan tidak akan mengganggu kinerja workstation lain
 Keuntungan dari topologi bintang antara lain :
 A) paling fleksibel dalam perawatan
 B) pemasangan atau perubahan stasiun sangat mudah dan tidak mengganggu jaringan lain nya
 C) jika node tengah mengalami kerusakan maka seluruh jaringan akan terhenti

4.  Topologi bus menggunakan sebuah kabel tunggal atau kabel pusat dimana seluruh workstation
dan server di hubungkan
 Keuntungan topologi bus antara lain:
 A. pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah
tanpa mengganggu workstation lain
 B. hemat kabel karena hanya memilik satu jalur utama
 Kelemahan topologi bus antara lain:
 A. kepadatan pengriman data akan menghambat kecepatan akses
 B. Bila ada gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami
gangguan
 C. sering terjadi tabrakan data karena mekanisme jaringan relatif sederhana dan jika salah satu
node putus maka akan mengganggu kinerja trafik seluruh jaringan

5. Topologi ring merupakan teknologi pengembangan dari jaringan bus dimana semua
workstation dan server di hubungkan sehingga terbentuk satu pola lingkaran atau
cincin
Komunikasi data dapat terganggu jika satu titik mengalami gangguan
Jaringan FDDI (fiber distributed data interface) mengantisipasi kelemahan ini dengan
mengirim data secara jarum jam dan berlawanan dengan arah jarum jam secara
bersamaan
Keuntungan Topologi Ring :
• Hemat kabel dan tidak terjadi tabrakan pengiriman data seperti pengiriman data
pasa topologi bus karena data hanya akan dikirim oleh satu node pada saat yg
bersamaan
Kelemahan Topologi Ring :
• Pengembangan jaringan kaku dan setiap node yg terdapat dalam jaringan akan ikut
serta mengelola informasi yg dilewat kan dalam jaringan sehingga nila trdpat
gangguan pada suatu node makaa leseluruhan jaringan akan terganggu

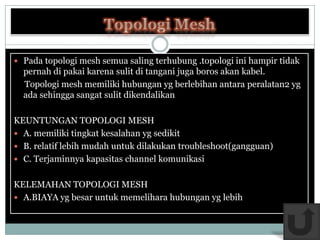

6.  Pada topologi mesh semua saling terhubung .topologi ini hampir tidak
pernah di pakai karena sulit di tangani juga boros akan kabel.
Topologi mesh memiliki hubungan yg berlebihan antara peralatan2 yg
ada sehingga sangat sulit dikendalikan
KEUNTUNGAN TOPOLOGI MESH
 A. memiliki tingkat kesalahan yg sedikit
 B. relatif lebih mudah untuk dilakukan troubleshoot(gangguan)
 C. Terjaminnya kapasitas channel komunikasi
KELEMAHAN TOPOLOGI MESH
 A.BIAYA yg besar untuk memelihara hubungan yg lebih
